脱硫脱硝完全指南：温度决定了烟道上谁在前谁在后，以及两吨气怎么变成五吨石膏
发布于 2026-11-28｜相关行业：化工
烟气治理在干什么：把气态的换成固态的
第 10 期讲的是气固分离（除尘），把烟气里的颗粒物抓下来；这一期讲气态污染物——二氧化硫和氮氧化物，它们是溶在气里的分子，抓不住，只能转化。
烟气治理不是把污染物"消灭"了，是把气态的硫和氮，转成固相（石膏）或者气相里无害的成分（氮气），再收走或者放掉。这句话第 8 期讲污水处理时说过一遍——"污水处理不消灭污染物，只是把它挪进固相、气相、浓水"。烟气这边是同一句话的另一个版本。
区别在于去向不同：硫被钙抓住变成石膏，装车拉走当建材；氮被氨还原成氮气和水，直接排回大气（氮气本来就占空气的 78%）。
所以看一套烟气治理装置，先问一句：它把污染物变成了什么，那东西最后去了哪。

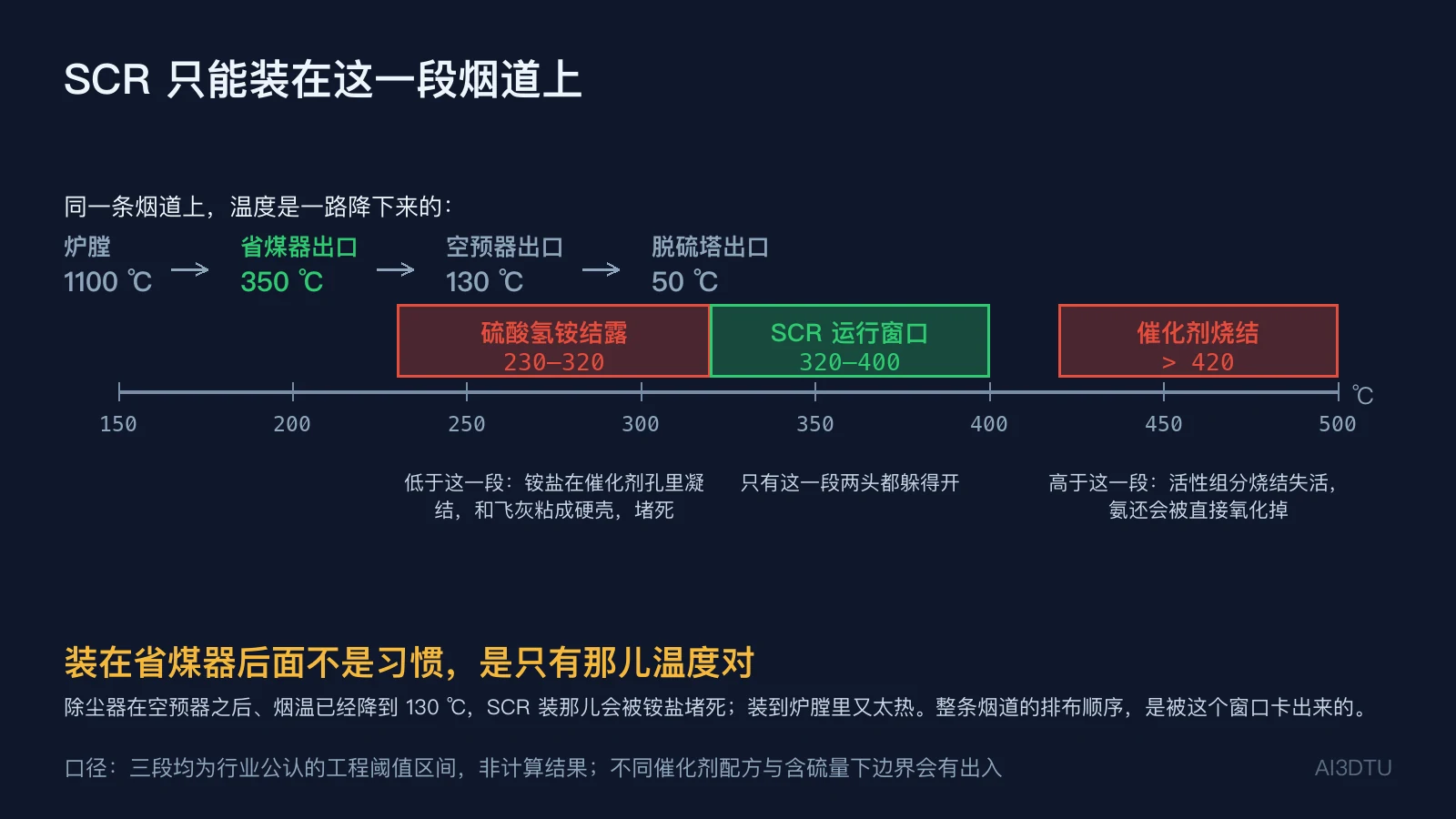

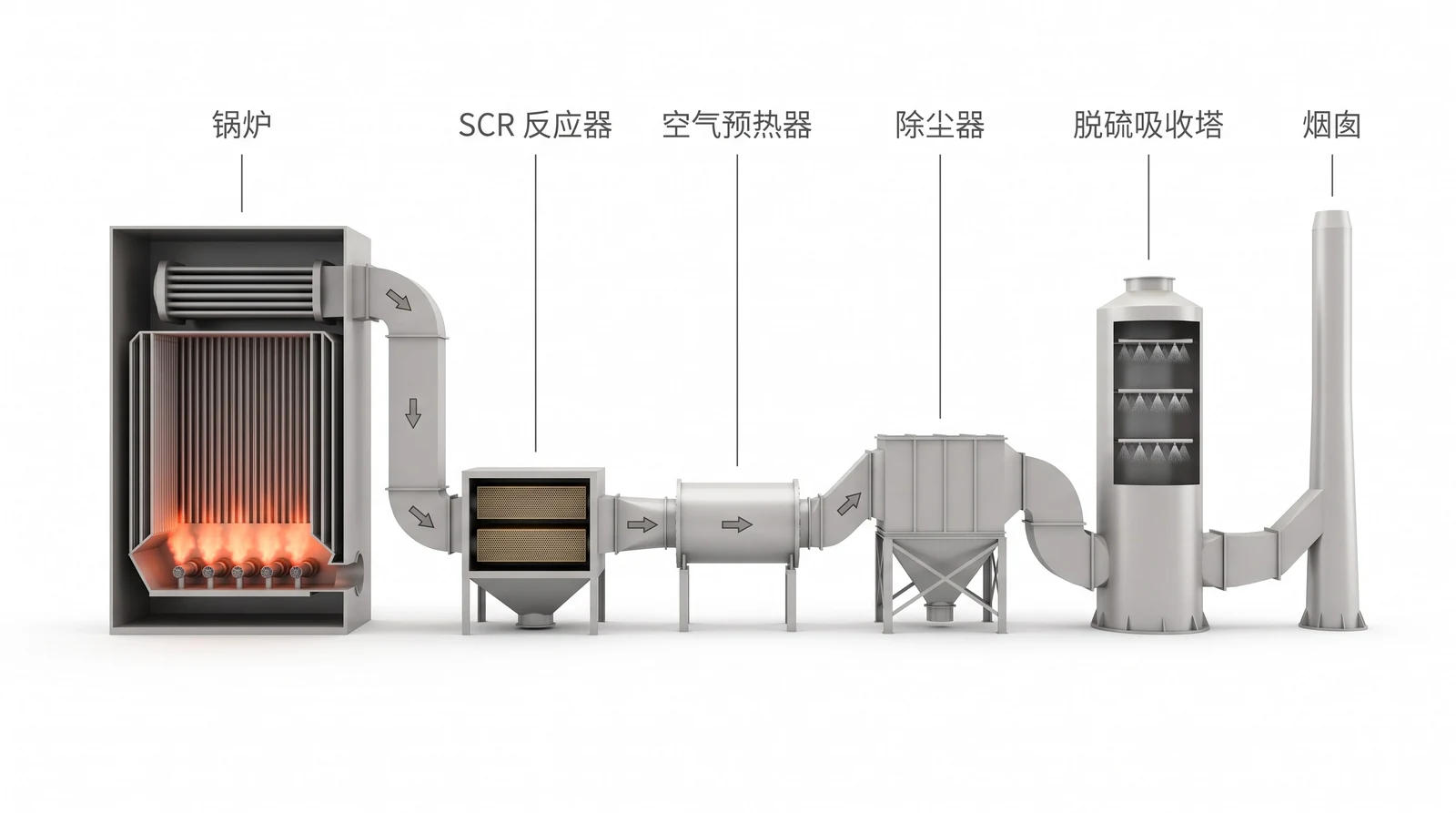

一条烟道上，温度决定了谁在前谁在后
烟气从炉膛出来到烟囱，温度是一路降下来的：炉膛 1100 ℃、省煤器出口 350 ℃、空预器出口 130 ℃、脱硫塔出口 50 ℃。
为什么 SCR 非得在省煤器后面？因为它的催化剂只在 320–400 ℃ 这一段好用。低于这一段（尤其 230–320 ℃），烟气里的三氧化硫会和氨生成硫酸氢铵，在催化剂的孔里凝结、和飞灰粘成硬壳，把通道堵死；高于 420 ℃，催化剂的活性组分烧结失活，而且氨会被直接氧化掉。
两头都躲开，就只剩省煤器出口那一段。整条烟道上这几件东西的先后顺序，是被这个温度窗口卡出来的——不是设计习惯。
SCR 还是 SNCR：温度决定用哪个
同样是用氨还原氮氧化物，有两种做法。SNCR（选择性非催化还原）不用催化剂，直接往炉膛里喷氨或尿素，靠 850–1100 ℃ 的高温让反应自己发生；便宜、改造简单，但效率只有三四成，氨耗高、逃逸也大。
SCR（选择性催化还原）在烟道上加一个反应器装催化剂，把反应温度降到 320–400 ℃；效率能到八九成，但要建反应器、要装催化剂、催化剂还得定期换。
选哪个不是技术优劣，是排放要求和改造条件决定的。要做到超低排放，SNCR 单独用不够，通常是 SCR，或者两者串起来用。

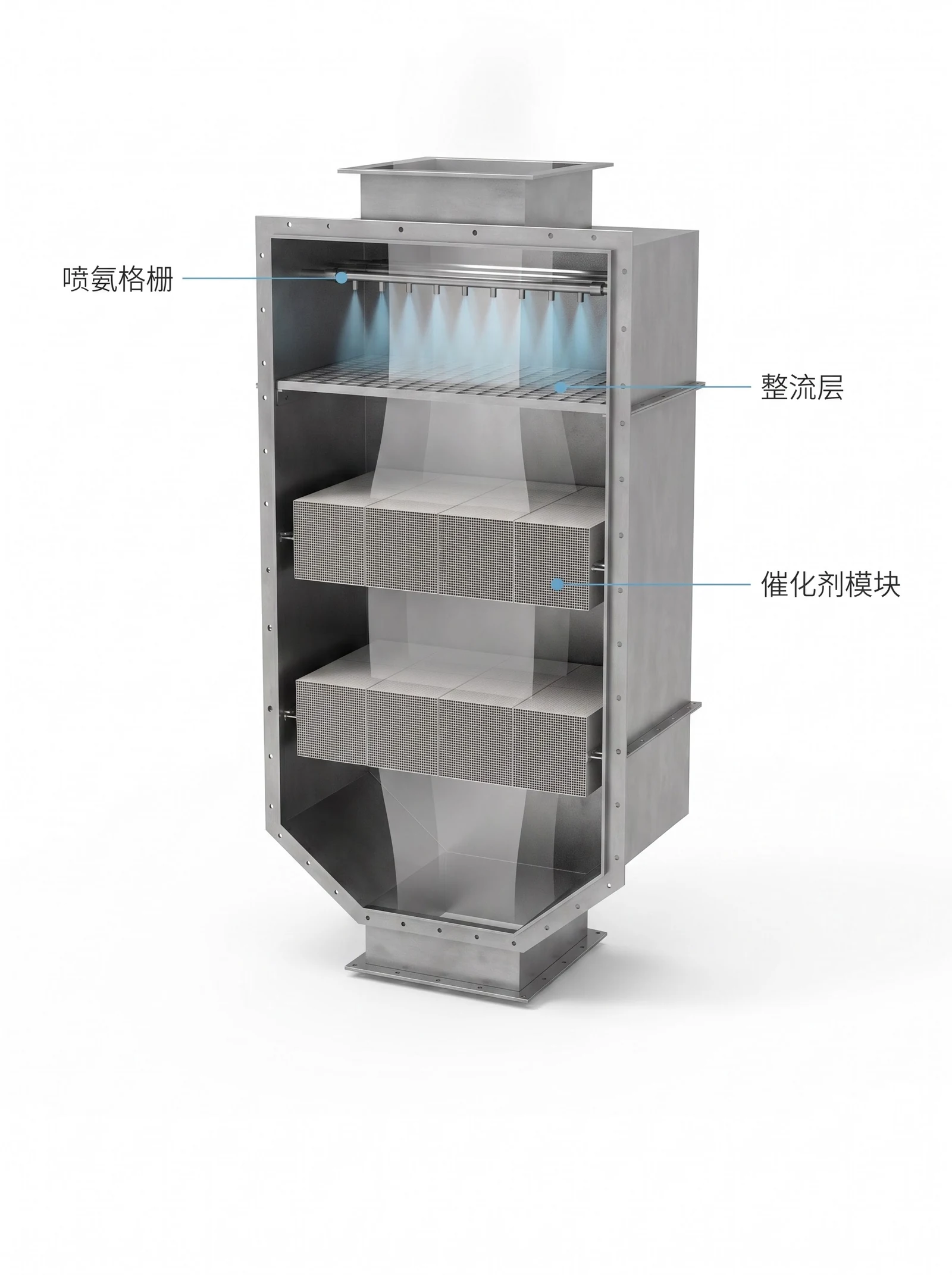

SCR 反应器里长什么样
从上往下：喷氨格栅（一排带小孔的管子，把氨均匀喷进烟气里，"均匀"是这里的全部难点）、整流层（把气流捋平，让每一格催化剂受到的流量差不多）、催化剂模块（蜂窝状或板式，通常两到三层，层间留空腔便于检修和加装）。
反应器一般做成方箱形、竖直布置，烟气自上而下穿过催化剂。为什么要自上而下？因为飞灰要靠重力往下走，横着吹容易在催化剂上积灰。

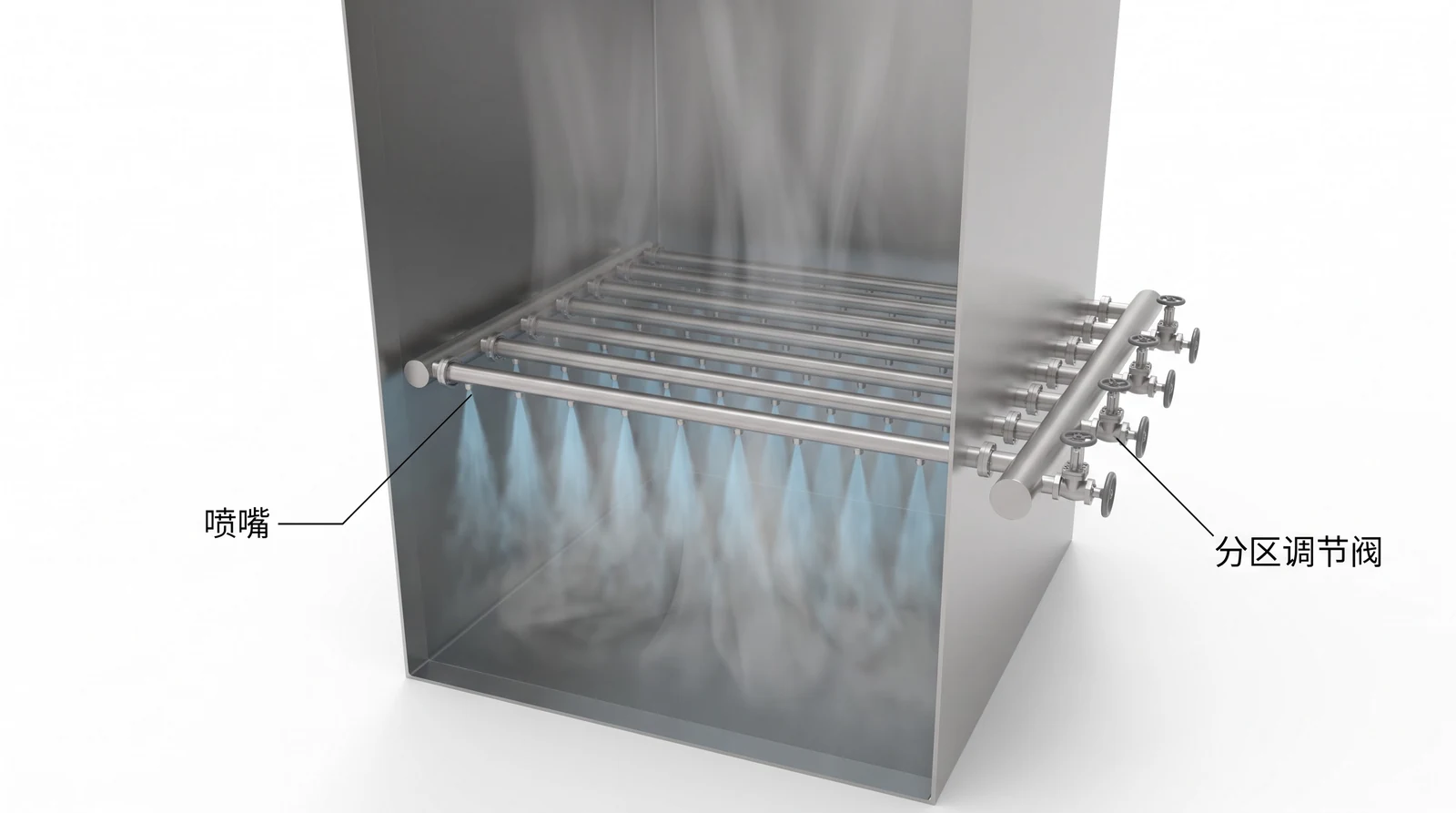

喷氨这件事，难在"匀"
喷氨格栅就是一组横在烟道里的平行管子，每根管下面开一排小孔。听着简单，但它是整个 SCR 里最讲究的一处。
为什么"匀"这么要紧？因为反应是按摩尔比 1:1 发生的。某一格氨少了，那一格的 NOx 脱不干净，整体效率被这一格拖下来；某一格氨多了，多出来的氨直接变成逃逸，跑到下游去结硫酸氢铵。
而这两件事会同时发生：整体氨氮比明明是够的，但氨在断面上分布不均，一边欠一边过。所以格栅要分区，每区一个手动调节阀，靠停机时的网格测量数据一格一格调平——这活儿叫"喷氨优化调整"，是 SCR 投运后的常规工作。

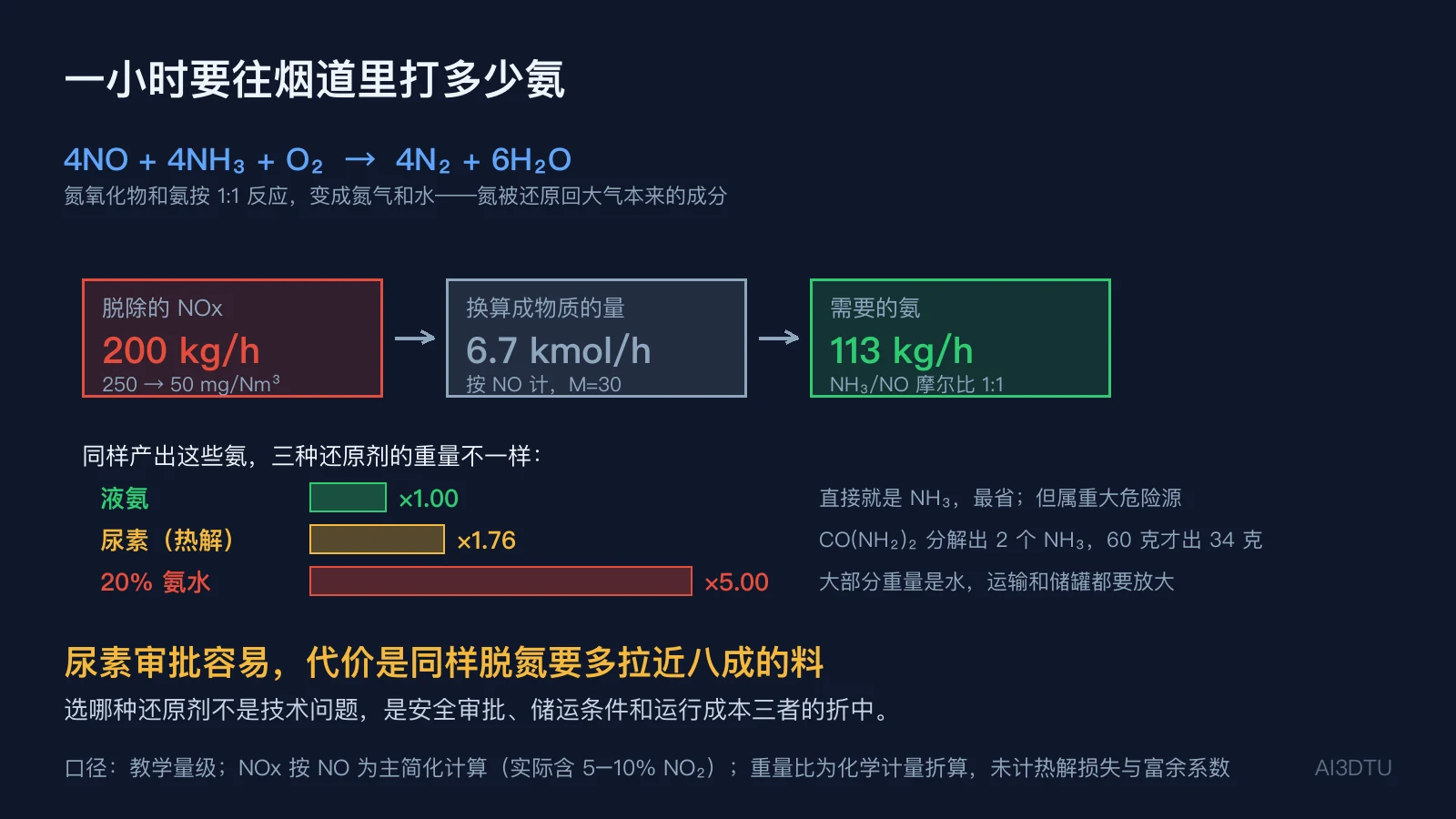

一小时要往烟道里打多少氨
反应式很干净：4NO + 4NH₃ + O₂ → 4N₂ + 6H₂O，氨和氮氧化物按 1:1 反应，产物是氮气和水。
算一笔账（按 100 万 Nm³/h 烟气、NOx 从 250 降到 50 mg/Nm³ 这个教学量级）：要脱掉的 NOx 200 kg/h，换算成物质的量 6.7 kmol/h，需要的氨 113 kg/h。
⚠️ 这里按 NOx 以 NO 为主做了简化（实际还含 5–10% 的 NO₂），工程科普通常都这么算，但得说明一句。
还原剂三选一：省的不安全，安全的不省
同样产出那 113 kg 氨，三种还原剂要拉的重量完全不一样。液氨 ×1.00，直接就是氨，最省，但属重大危险源，审批和安全投入高；尿素热解 ×1.76，`CO(NH₂)₂ + H₂O → 2NH₃ + CO₂`，60 克尿素才出 34 克氨；20% 氨水 ×5.00，大部分重量是水，运输车次和储罐都要放大。
尿素审批容易，代价是同样脱氮要多拉近八成的料，而且还要建一套热解炉把它变成氨。选哪种不是技术问题，是安全审批、储运条件和运行成本三者的折中。

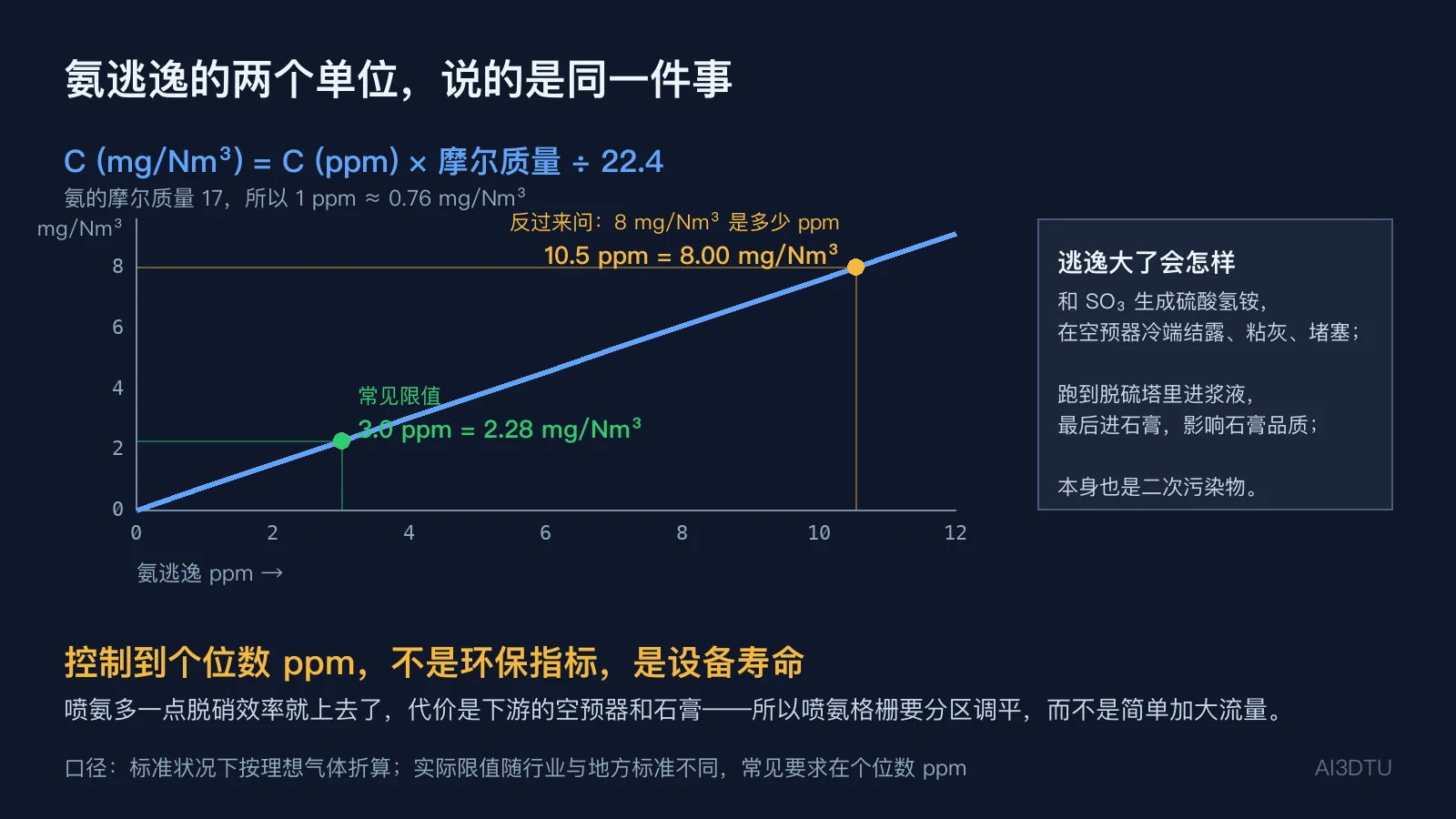

氨逃逸：个位数 ppm 和个位数 mg/m³ 是同一件事
喷进去的氨不会全部反应掉，跑掉的那部分叫氨逃逸。它有两个单位，经常有人被绕晕：`C (mg/Nm³) = C (ppm) × 摩尔质量 ÷ 22.4`。
氨的摩尔质量是 17，所以 1 ppm ≈ 0.76 mg/Nm³。常见限值 3 ppm 就是 2.28 mg/Nm³；反过来，8 mg/Nm³ 大约是 10.5 ppm。
为什么必须卡住？不是为了环保指标，是为了下游设备：逃逸的氨和烟气里的三氧化硫生成硫酸氢铵，在空预器冷端结露、粘灰、堵塞；跑到脱硫塔里进浆液，最后进石膏，影响石膏品质；氨本身也是二次污染物。
所以喷氨不能靠"多喷一点效率就上去了"，得靠喷氨格栅分区调平。

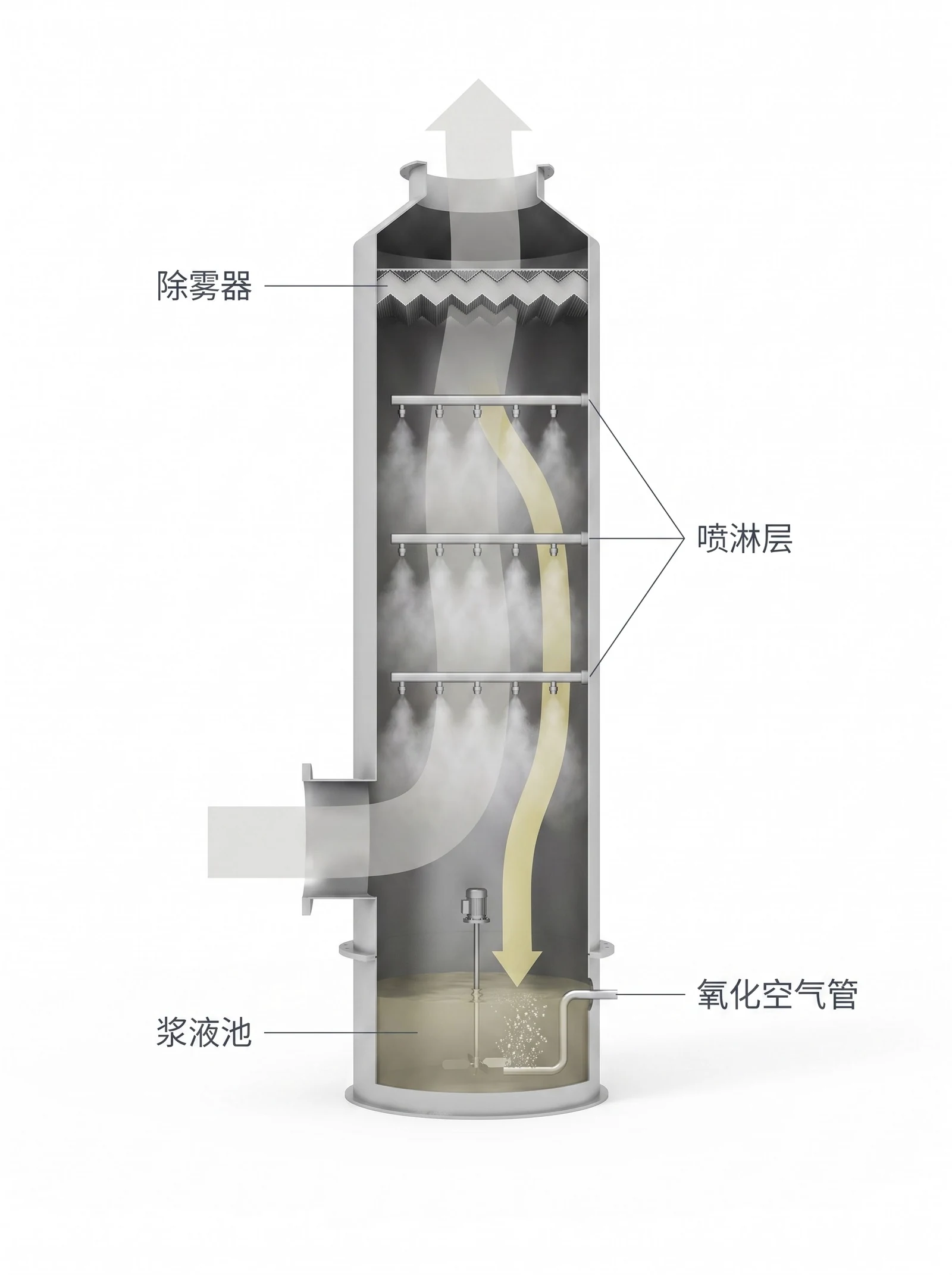

脱硫塔里，喷淋层是怎么摆的
湿法脱硫塔从上往下：除雾器（屋脊形的波纹板，把烟气带走的浆液液滴拦下来）、喷淋层（通常三到四层，每层一圈管子朝下喷雾状浆液）、烟气入口（从塔中部侧面接进来）、浆液池（塔底一大池石灰石浆液，里面有搅拌器，还有一根氧化空气管往里鼓空气）。
烟气从下往上走，浆液从上往下落，两股逆流。逆流的好处是：烟气越往上走 SO₂ 浓度越低，而它遇到的浆液越新鲜，推动力一路维持得住。
那根氧化空气管很关键。SO₂ 先被浆液吸收成亚硫酸钙，必须鼓空气把它氧化成硫酸钙才能结晶成石膏。氧化不完全，石膏就是稀的、脱不了水、卖不掉。

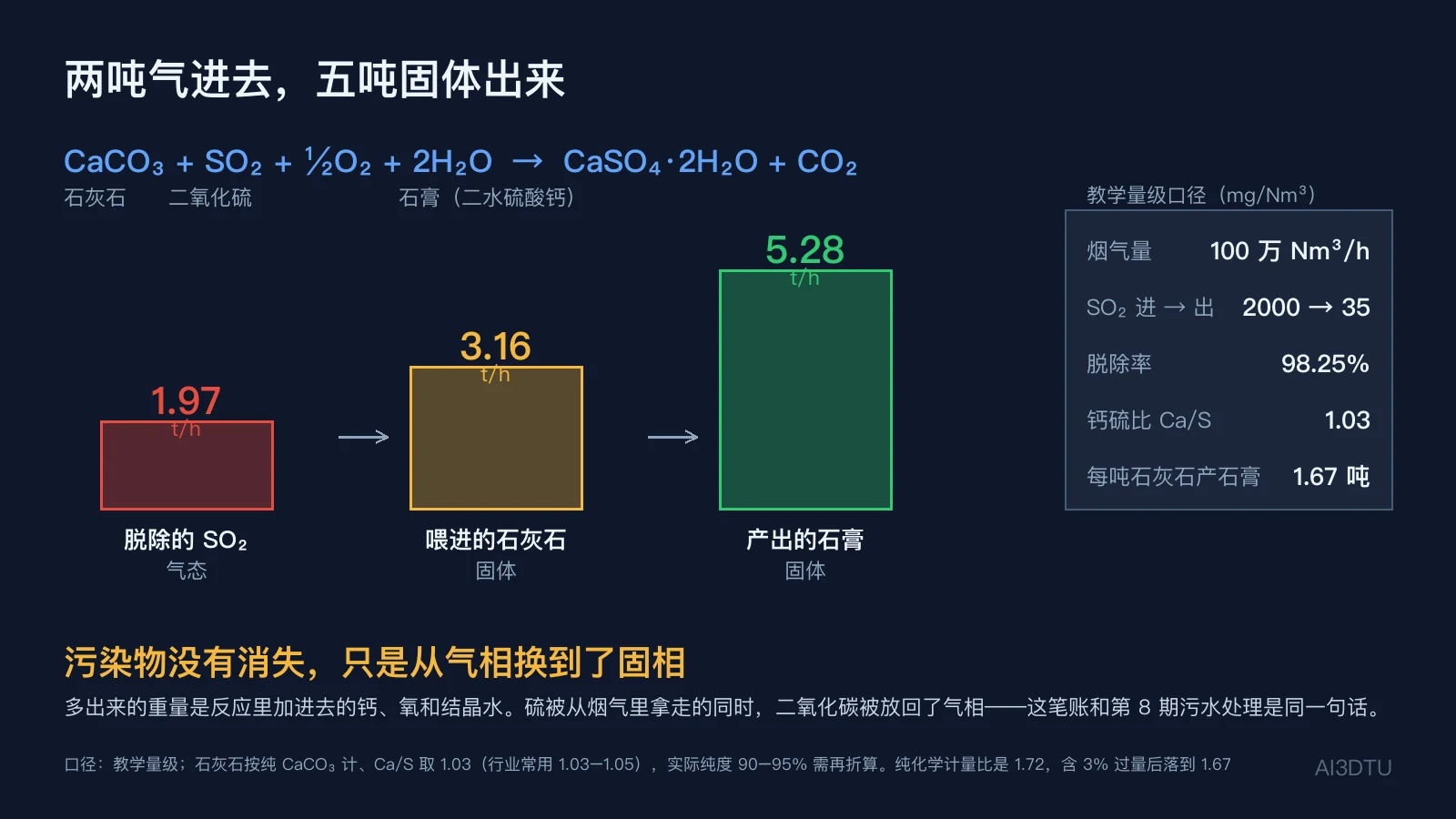

石灰石-石膏法：两吨气进去，五吨固体出来
这是全篇最能说明主线的一笔账。反应式：`CaCO₃ + SO₂ + ½O₂ + 2H₂O → CaSO₄·2H₂O + CO₂`。
还是那台 100 万 Nm³/h 的锅炉，SO₂ 从 2000 降到 35 mg/Nm³：脱掉的 SO₂ 1.97 t/h（气态），喂进的石灰石 3.16 t/h（Ca/S = 1.03），产出的石膏 5.28 t/h（固体，装车拉走）。
每吨石灰石变成 1.67 吨石膏。多出来的重量不是凭空来的，是反应里加进去的钙、氧和结晶水。（纯按化学计量算应该是 172÷100 = 1.72，低一点是因为石灰石按 Ca/S = 1.03 多喂了 3%，多喂的那部分没参加反应但算在分母里。）硫从烟气里被拿走的同时，二氧化碳被放回了气相。这就是"转移不是消灭"最直白的样子。
⚠️ 钙硫比不是脱硫效率，这两个数经常被混着写。钙硫比（Ca/S）是吸收剂过量的倍数，通常 1.03–1.05；脱硫效率是 SO₂ 被脱掉的百分比，通常 95% 以上。

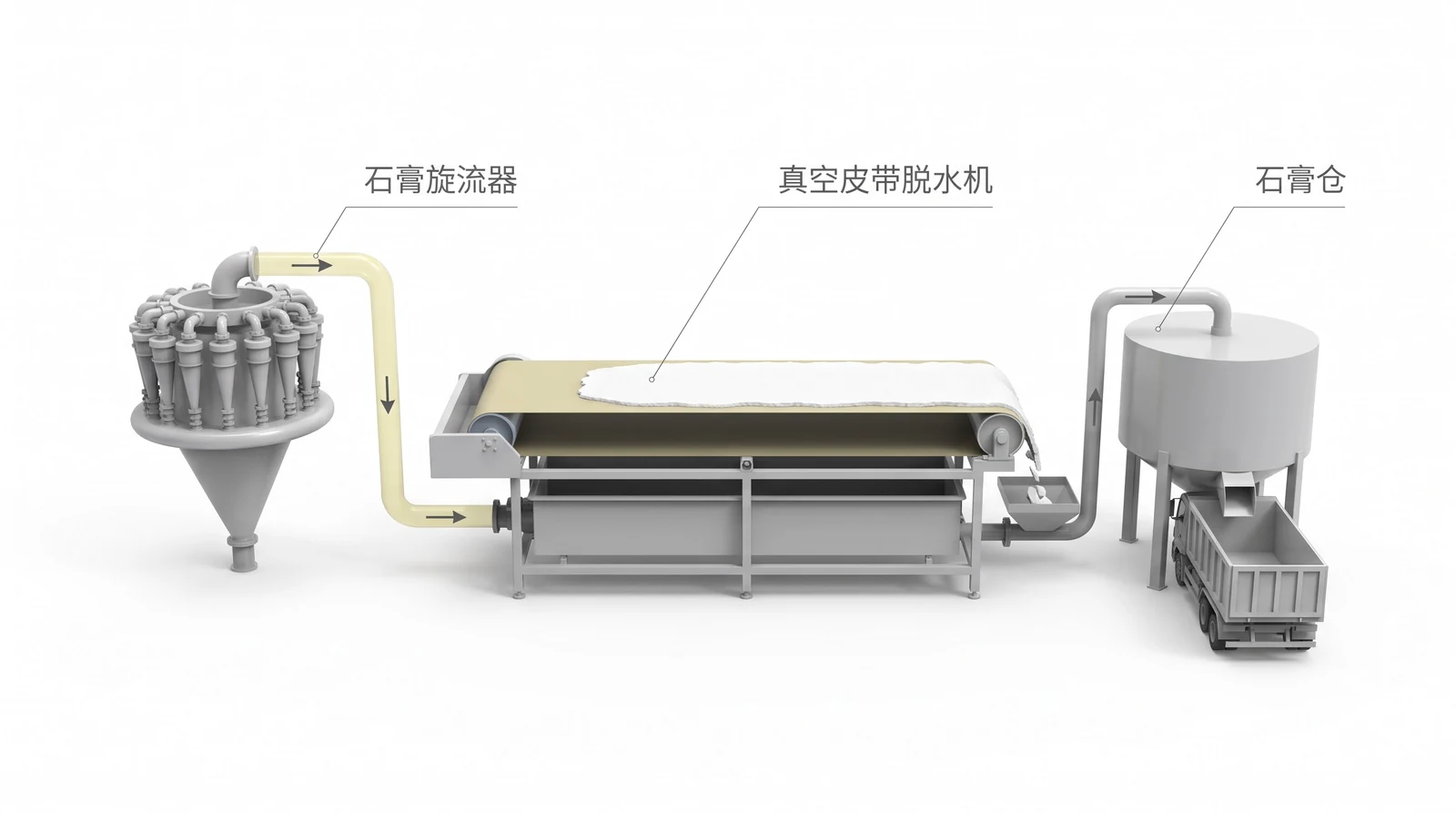

石膏从哪出去：这套图的闭环在这里
浆液池里的石膏浓度到了就得抽出来脱水，一般三步：石膏旋流器先靠离心力把浓浆和稀浆分开，稀的打回塔里继续用；真空皮带脱水机把浓浆铺在皮带上、下面抽真空把水吸走，末端出来的是含水率百分之十上下的滤饼；石膏仓存起来装车拉走。
这一步是整套装置的出口。前面所有的化学反应最后都收在这一车石膏上。
⚠️ 石膏卖不卖得掉，取决于品质：氯离子高了、氨含量高了、氧化不完全亚硫酸钙多了，都会让它从建材原料变成固废。所以前面那根氧化空气管、那个除雾器、氨逃逸控制，最后都落在这一车货上。

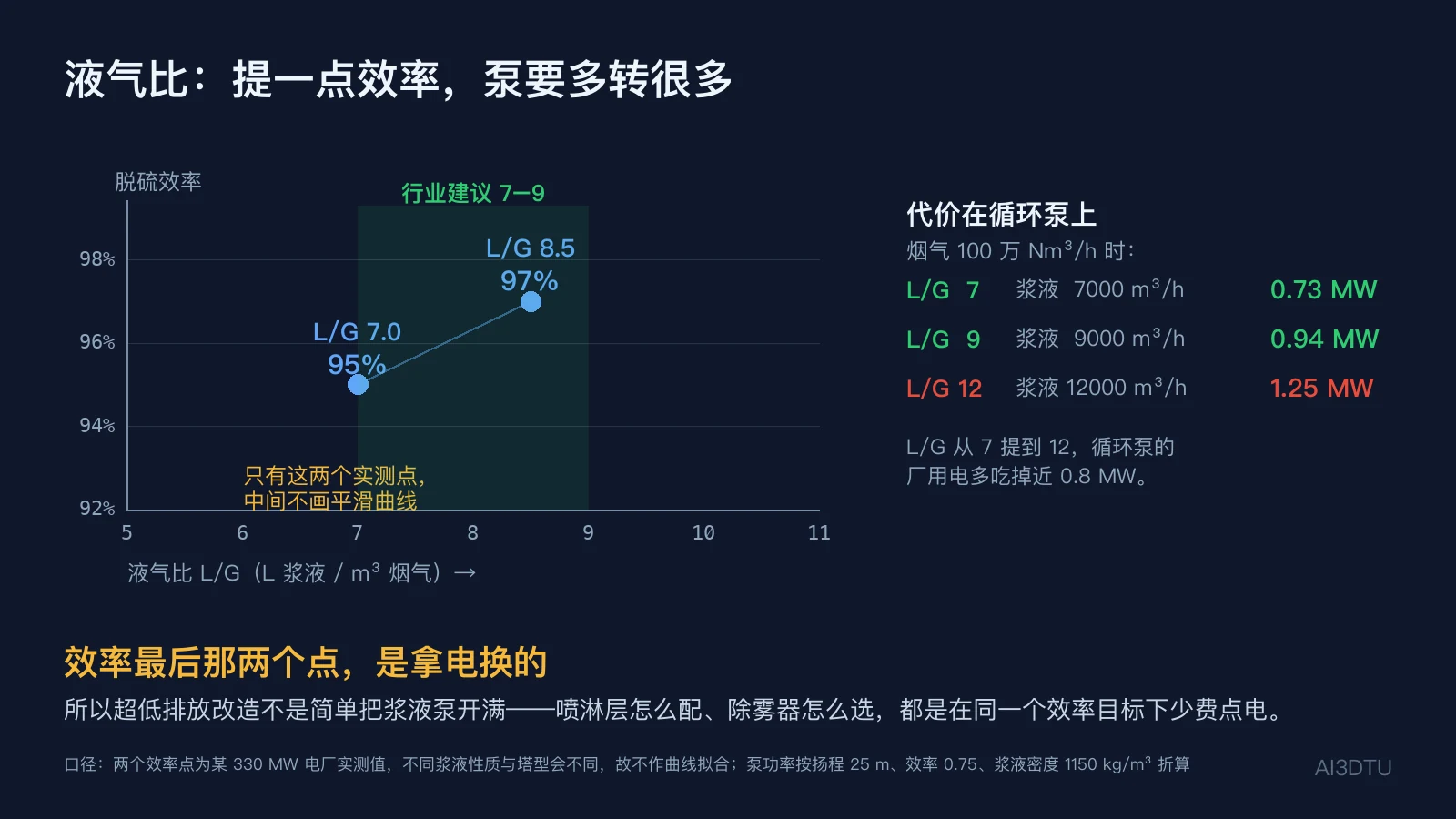

液气比：效率最后那两个点，是拿电换的
液气比 L/G ＝ 每立方米烟气配多少升浆液，是湿法脱硫最核心的运行参数。某 330 MW 电厂的两个实测点：L/G = 7.0 时脱硫效率 95%，L/G = 8.5 时 97%。行业建议区间是 7–9。
⚠️ 只有这两个实测点，中间不画平滑曲线。液气比和效率的关系跟浆液性质、塔型、喷淋层配置都有关，插值出来的中间点是编的。
代价在循环泵上。同样是 100 万 Nm³/h 烟气：L/G 7 需要 7000 m³/h 浆液、泵功率 0.73 MW；L/G 9 是 9000 m³/h、0.94 MW；L/G 12 是 12000 m³/h、1.25 MW。L/G 从 7 提到 12，循环泵多吃掉近 0.8 MW 厂用电。
所以超低排放改造不是简单把浆液泵开满——喷淋层怎么配、除雾器怎么选、塔径怎么定，都是在同一个效率目标下少费点电。

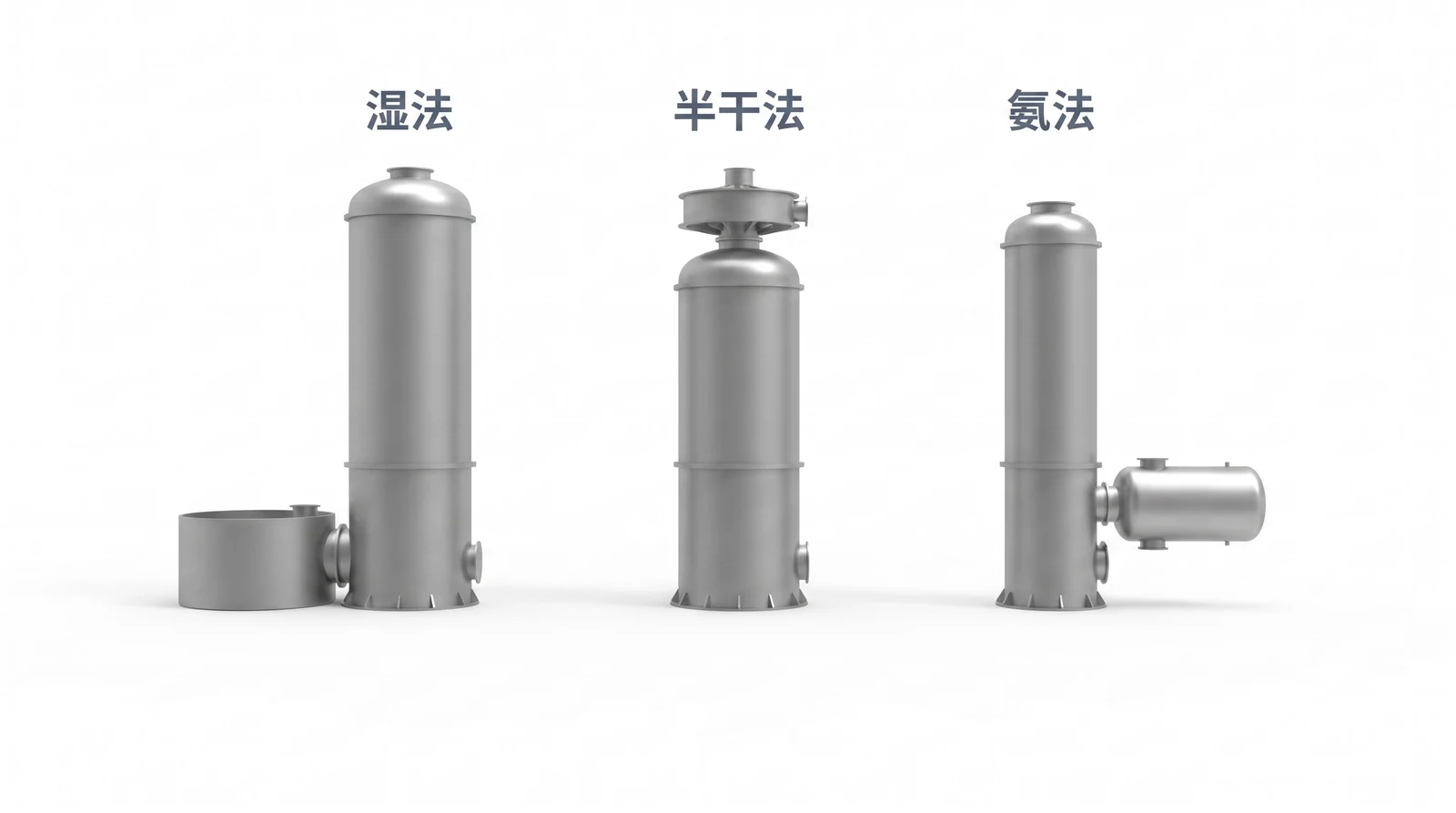

半干法和氨法：另外两条路
石灰石-石膏湿法是用得最多的，但不是唯一的。半干法（喷雾干燥吸收）把石灰浆雾化喷进塔里，靠烟气自身的热把水蒸干，产物是干粉，跟着除尘器一起收走；不产废水、不用脱水系统，但效率一般比湿法低，适合中小锅炉。
氨法用氨水吸收 SO₂，产物是硫酸铵，可以当氮肥卖；副产物有价值，但要有稳定的氨源，而且氨逃逸风险要额外管。
选哪一条，看的是：烟气量多大、含硫量多高、有没有水、副产物卖不卖得掉。

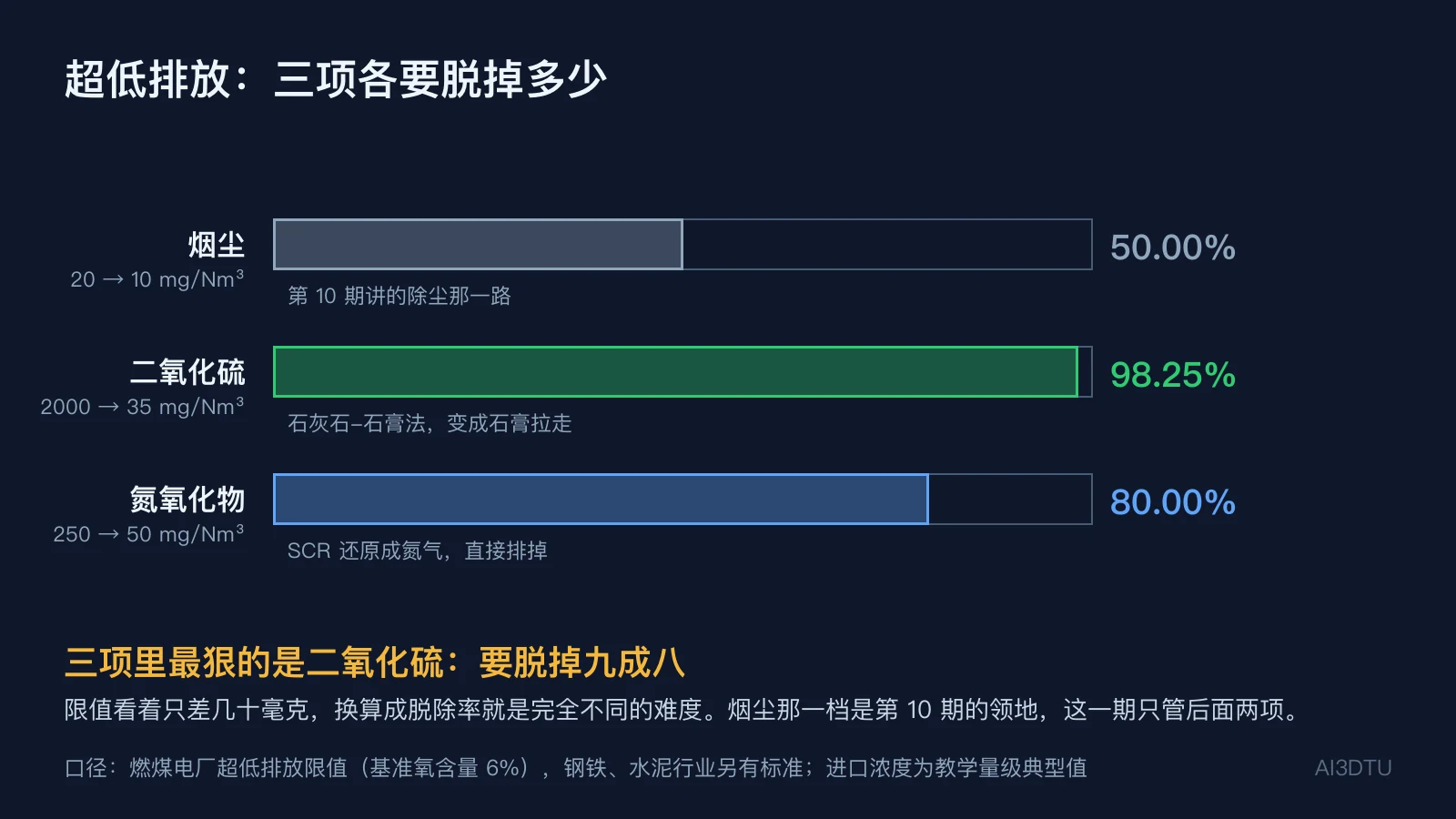

超低排放要脱掉百分之多少
燃煤电厂的超低排放限值（基准氧含量 6%）：烟尘 10、SO₂ 35、NOx 50 mg/Nm³。按前面那台锅炉的进口浓度算：SO₂ 从 2000 降到 35，脱除率 98.25%；NOx 从 250 降到 50，脱除率 80%。
限值看着只差几十毫克，换算成脱除率就是完全不同的难度。烟尘那一档是第 10 期的领地，这一期只管后面两项。
⚠️ 这是燃煤电厂的限值。钢铁、水泥各有各的标准，数值不一样，别互相套。
脱硫废水：这套装置唯一往外排的液体
湿法脱硫塔里的浆液是循环用的，但不能无限循环——烟气里的氯、氟会在浆液里越积越多，腐蚀设备、影响石膏结晶。所以要定期排掉一部分，这就是脱硫废水。
它的特点是：盐分极高、含重金属、成分复杂，属于全厂最难处理的一股水。常规路线是三联箱（中和、沉淀、絮凝）加澄清，要做零排放的还得再上蒸发结晶。
回到主线：硫进了石膏，氯进了废水，氮变成氮气排掉。一套烟气治理装置的三个出口就是这三处——把这三处找齐，这套图才算读懂了。
为什么烟囱总冒"白烟"
湿法脱硫之后烟气温度只有 50 ℃ 上下，而且接近水汽饱和。它一出烟囱遇到冷空气，水汽就凝结成细小的水雾——这就是白烟。白烟本身不是超标的证据，它主要就是水。
真正的麻烦是石膏雨：如果除雾器效率不够、或者被结垢堵了，烟气会带走一部分浆液液滴，这些液滴里含石膏颗粒，落下来就在周边形成白色斑点。
治白烟的办法（"烟气脱白"）本质上是两条：加热（把烟气温度提上去，让它离开饱和状态）或者先冷凝再加热（把水先凝出来再升温）。前者简单但费能量，后者能回收一部分水。
除雾器是这里的关键零件，它既管白烟里带不带石膏，也管氨和浆液跑不跑出去。日常要定期冲洗，堵了就得停机清。

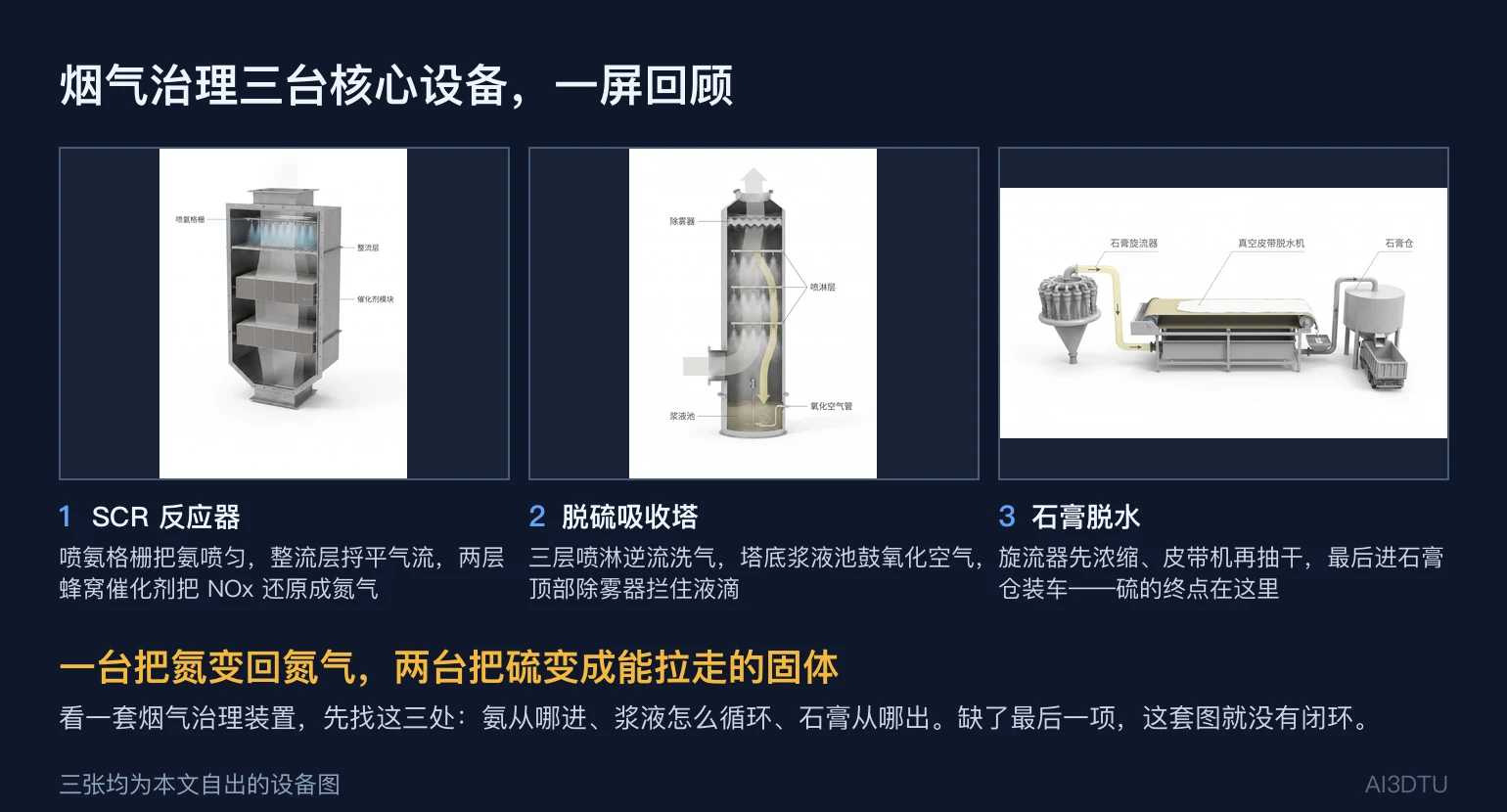

三台核心设备，一屏回顾
SCR 反应器：喷氨格栅把氨喷匀，整流层捋平气流，两层蜂窝催化剂把 NOx 还原成氮气。
脱硫吸收塔：三层喷淋逆流洗气，塔底浆液池鼓氧化空气，顶部除雾器拦住液滴。
石膏脱水：旋流器先浓缩、皮带机再抽干，最后进石膏仓装车——硫的终点在这里。
看一套烟气治理装置，先找这三处：氨从哪进、浆液怎么循环、石膏从哪出。缺了最后一项，这套图就没有闭环。
看一张烟气治理的图，先看哪几处
一、顺序对不对——锅炉 → SCR → 空预器 → 除尘 → 脱硫 → 烟囱。SCR 跑到除尘器后面，温度就不对了。
二、SCR 有没有喷氨格栅和整流层——只画催化剂不画喷氨，等于没画。
三、脱硫塔有几层喷淋——通常三到四层，画一层的多半是示意图。
四、塔底有没有氧化空气管——没有它就产不出石膏，只有亚硫酸钙。
五、除雾器在不在——塔顶那一层，最容易被画漏。
六、石膏和废水去哪了——脱水机、石膏库、废水处理，这三样缺一样这套图就没闭环。
七、还原剂区在哪——液氨罐区要独立布置、有围堰和喷淋，画在主厂房旁边就不对了。
最容易讲错的几处
一、把炼厂的"脱硫"和烟气"脱硫"混为一谈。第 17 期讲加氢时那个循环氢脱硫是胺法脱硫化氢，处理的是工艺气；这一期是烟气脱二氧化硫，用的是石灰石浆液。中文都叫脱硫，是两套完全不同的东西。
二、把温度窗口的方向说反。低温段（尤其 230–320 ℃）是硫酸氢铵结露堵塞，高温段（>420 ℃）是催化剂烧结失活。
三、把钙硫比当成脱硫效率。前者 1.03 上下，后者 95% 以上，是两个独立的数。
四、认为白烟就是超标。白烟主要是水汽凝结；真正该防的是石膏雨。
五、把超低排放限值当成通用标准。35/50/10 是燃煤电厂的，钢铁水泥另有一套。
六、以为多喷氨就能多脱硝。氨逃逸会在空预器结硫酸氢铵、进石膏影响品质，代价在下游。
和第 8、10 期的关系
这三期其实是同一件事在三种介质上的展开。第 8 期污水处理把水里的污染物挪进污泥（固相）和尾气；第 10 期除尘把烟气里的颗粒物抓下来，它本来就是固相；第 18 期（本期）把烟气里的气态污染物，转成固相（石膏）或者无害气体（氮气）。
一句话串起来：环保装置从来不消灭什么，它只负责把污染物挪到一个你能拉走、能填埋、能卖掉的地方。看懂了这句话，再看任何一套环保装置的图，第一个问题都是同一个——它把东西变成了什么，那东西最后去了哪。
常见问题
脱硫脱硝的工艺流程是什么顺序？
按烟气流向：锅炉 → SCR 脱硝反应器 → 空气预热器 → 除尘器 → 脱硫吸收塔 → 烟囱。这个顺序不是设计习惯，是被温度卡出来的：SCR 催化剂只在 320–400 ℃ 好用，而烟气温度从炉膛的 1100 ℃ 一路降到省煤器出口约 350 ℃、空预器出口约 130 ℃、脱硫塔出口约 50 ℃。所以 SCR 只能装在省煤器之后、空预器之前；脱硫在末端低温段。
SCR 脱硝的温度为什么必须在 320–400 ℃？
两头都有硬约束。低于这一段（尤其 230–320 ℃），烟气里的三氧化硫会和氨生成硫酸氢铵，在催化剂孔内凝结、和飞灰粘成硬壳把通道堵死；高于 420 ℃，催化剂活性组分烧结失活，而且氨会被直接氧化掉，白喷。两头躲开就只剩 320–400 ℃ 这一段，这也是 SCR 必须装在省煤器出口而不是除尘器之后的原因——除尘器那里烟温已经降到 130 ℃ 左右。
湿法脱硫的反应方程式是什么？一小时耗多少石灰石？
总反应是 CaCO₃ + SO₂ + ½O₂ + 2H₂O → CaSO₄·2H₂O + CO₂。按 100 万 Nm³/h 烟气、SO₂ 从 2000 降到 35 mg/Nm³ 这个教学量级算：脱掉的 SO₂ 约 1.97 t/h，按钙硫比 1.03、纯 CaCO₃ 计需要石灰石约 3.16 t/h，产出石膏约 5.28 t/h。每吨石灰石变成约 1.67 吨石膏（纯化学计量比是 1.72，低一点是因为按 Ca/S=1.03 多喂了 3% 的石灰石），多出来的重量是反应里加进去的钙、氧和结晶水。实际石灰石纯度 90–95%，还要再折算。
钙硫比是什么？一般是多少？和脱硫效率是一回事吗
不是一回事，这两个数经常被混着写。钙硫比（Ca/S）是钙基吸收剂相对于要脱除的硫的摩尔比，也就是"多喂了百分之几的料"，典型运行值 1.03–1.05；脱硫效率是 SO₂ 被脱掉的百分比，湿法通常 95% 以上、超低排放要求下能到 98% 以上。钙硫比高一点能提高效率，但会增加石灰石消耗、抬高浆液中未反应的碳酸钙含量，影响石膏品质，所以不是越大越好。
氨逃逸 8 mg/m³ 等于多少 ppm？
约 10.5 ppm。换算式是 C(mg/Nm³) = C(ppm) × 摩尔质量 ÷ 22.4，氨的摩尔质量 17，所以 1 ppm ≈ 0.76 mg/Nm³，反过来 1 mg/Nm³ ≈ 1.32 ppm。常见限值 3 ppm 对应 2.28 mg/Nm³。控制氨逃逸不是为了环保指标，主要是为了下游设备：逃逸的氨会和三氧化硫生成硫酸氢铵，在空预器冷端结露粘灰堵塞；跑进脱硫塔还会污染石膏。
SCR 和 SNCR 有什么区别？
SNCR 是选择性非催化还原，不用催化剂，直接往炉膛喷氨或尿素，靠 850–1100 ℃ 的高温让反应发生，投资低、改造简单，但效率只有三四成，氨耗和逃逸都大。SCR 是选择性催化还原，在烟道上加反应器装催化剂，反应温度降到 320–400 ℃，效率能到八九成，但要建反应器、装催化剂、定期换剂。选哪个由排放要求和改造条件决定，要做超低排放通常用 SCR，或者两者串联。
脱硝用液氨、氨水还是尿素？
按产出等量氨所需的重量比：液氨 ×1.00，直接就是氨最省，但属重大危险源，审批和安全投入高；尿素热解 ×1.76（CO(NH₂)₂ + H₂O → 2NH₃ + CO₂，60 克尿素出 34 克氨），审批容易但要多拉近八成的料，还得建热解炉；20% 氨水 ×5.00，大部分重量是水，运输车次和储罐都要放大。选哪种不是技术问题，是安全审批、储运条件和运行成本三者的折中。
液气比 L/G 对脱硫效率影响有多大？
液气比是每立方米烟气配多少升浆液，是湿法脱硫最核心的运行参数，行业建议区间 7–9。某 330 MW 电厂的实测：L/G 7.0 时效率 95%，L/G 8.5 时 97%。代价在循环泵：按 100 万 Nm³/h 烟气，L/G 7 需要 7000 m³/h 浆液、泵功率约 0.73 MW，L/G 12 需要 12000 m³/h、约 1.25 MW，多吃近 0.8 MW 厂用电。所以效率最后那两个点是拿电换的，超低排放改造要靠喷淋层配置、除雾器选型和塔径来省，而不是简单把泵开满。
烟囱冒白烟是超标吗？石膏雨是怎么回事？
白烟本身不是超标的证据，它主要是水。湿法脱硫后烟气温度只有 50 ℃ 上下且接近水汽饱和，出烟囱遇冷空气就凝结成水雾。真正的麻烦是石膏雨——如果除雾器效率不够或被结垢堵塞，烟气会带走含石膏颗粒的浆液液滴，落下来在周边形成白色斑点。治理白烟（烟气脱白）本质是两条路：加热让烟气离开饱和状态，或者先冷凝再加热（能回收一部分水）。除雾器是这里的关键零件，要定期冲洗。
超低排放要求脱掉多少？
燃煤电厂超低排放限值（基准氧含量 6%）是烟尘 10、SO₂ 35、NOx 50 mg/Nm³。按典型进口浓度折算：SO₂ 从 2000 降到 35，脱除率 98.25%；NOx 从 250 降到 50，脱除率 80%。限值看着只差几十毫克，换算成脱除率是完全不同的难度。注意这是燃煤电厂的标准，钢铁、水泥行业各有各的限值，不能互相套用。
