航空航天三维可视化，火箭、卫星、航发结构图一句话生成
航空航天领域画图的需求远比外界想象的多：型号单位做汇报要展示总装流程和试验流程，院所做科普和展览要有火箭、卫星的结构示意图，配套厂投标要交装配产线的三维布局方案，高校和媒体做航天科普更是长期缺一手好图。这类图传统上依赖专业三维美术团队：建模、材质、渲染一套流程走下来，单张图数千元起步，交付一到两周，涉密审查和反复沟通还会进一步拉长周期；而用截图和网图拼凑，专业观众一眼就能看出破绽。AI3DTU把这件事变成一句话的工作：描述你要展示的对象——火箭的级段构成、卫星的分系统、发动机的单元体——约5分钟生成3D可视化效果图。工艺流程图模式以侧视或等距视角展示装配流程与物料流转，工业微缩沙盘模式以42-45°等距俯视呈现总装厂房或发射场的全局布局，设备拆解信息图模式生成爆炸图与剖视图讲清内部结构。支持上传参考图还原真实布局，免费注册即可试用。
航空航天行业典型工艺可视化

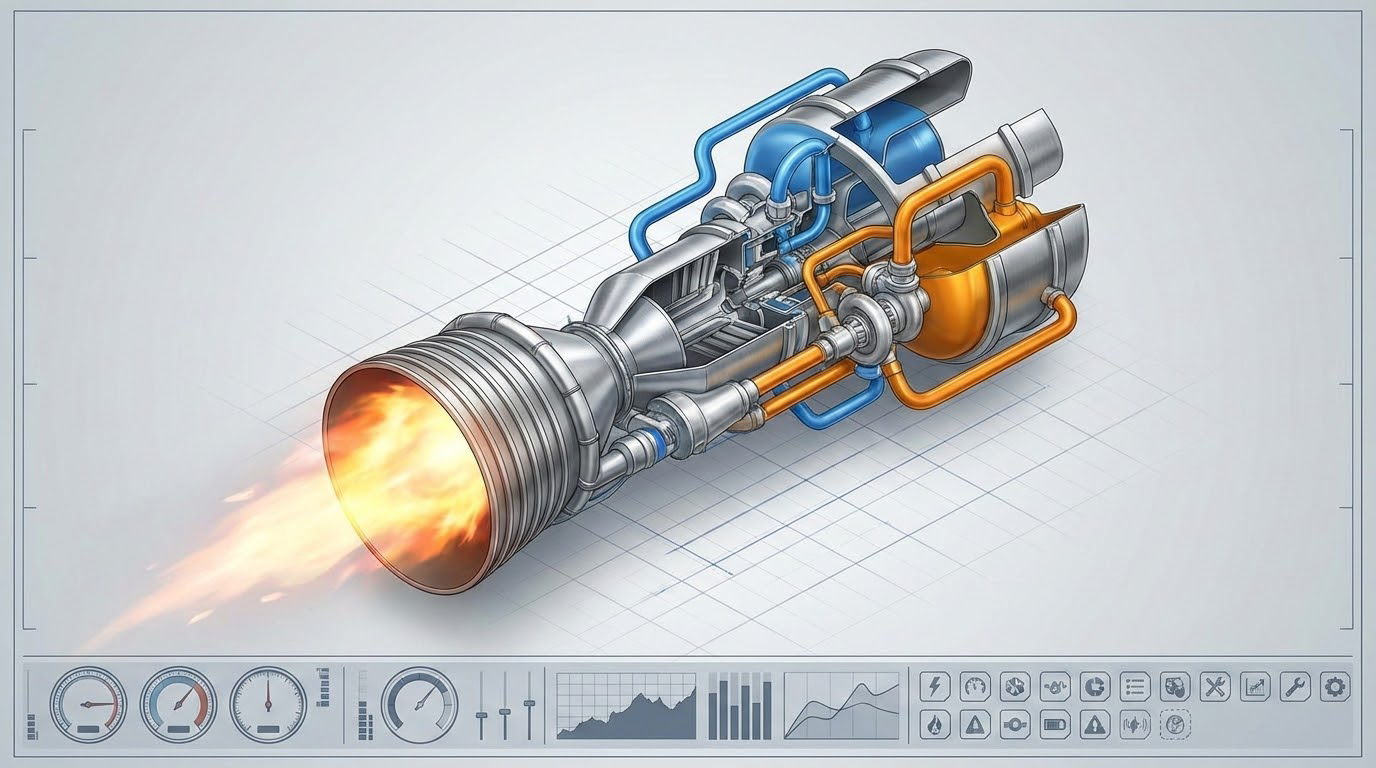

运载火箭总装测试
我国现役火箭多采用水平总装模式：各级箭体（含贮箱、级间段）运抵总装厂房后，先在架车上完成单级的管路、电缆和仪器安装与单元测试；随后由吊装行车配合总装对接架车完成级间水平对接，再对接整流罩与有效载荷支架，形成全箭状态；总装完成后进行全箭电气系统综合测试（匹配测试），验证控制、遥测、外安各系统协同工作正常，最后整体装入铁路运输车或通过转运轨道送往发射场，在技术区完成测试后转运至发射工位加注发射。这套流程是航天科普和型号汇报里最常被要求可视化的内容。
生成一个运载火箭水平总装厂房的3D效果图：多级箭体在架车上依次水平对接，吊装行车辅助整流罩对接，旁边布置综合测试机柜区
卫星总装集成测试（AIT）
卫星AIT在洁净厂房内进行：结构板与承力筒构成卫星主结构，装配人员借助翻转架车将星体调整到合适姿态，逐层安装推进、电源、姿轨控、数传等分系统单机并铺设电缆网；总装完成后进入试验验证阶段——振动试验台模拟发射段力学环境，热真空试验罐模拟在轨真空与冷黑环境考核热控设计，太阳翼在专用展开试验架上借助重力卸载装置验证展开功能；各项试验穿插电性能综合测试，确认卫星状态后包装运往发射场。AIT流程环节多、设备专业，一张流程化的三维图能让非专业评审快速抓住主线。
画一个卫星总装集成测试厂房的等距流程图：洁净间内卫星在翻转架车上总装，依次经过振动试验台、热真空罐、太阳翼展开试验区，标注测试流程顺序
航空发动机装配
涡扇发动机采用单元体设计，装配按单元体展开：风扇、核心机（高压压气机、燃烧室、高压涡轮）、低压涡轮、附件传动等单元体先分别完成部件装配，其中转子件必须经动平衡机校正，叶片按重量矩排序安装以控制不平衡量；随后在立式或卧式总装台架上完成单元体对接，高低压转子同心度与轴承游隙是控制重点；外部管路、附件与电缆安装后，发动机送试车台进行性能试车，测录推力、耗油率、振动与温度参数达标后交付。发动机结构是典型的看不见的复杂，剖视图和爆炸图是技术交流与科普宣传的刚需。
生成一张涡扇航空发动机的剖视图：沿轴向剖开展示风扇、高压压气机、燃烧室、高低压涡轮和尾喷管的内部结构，标注气流方向
飞机总装脉动线
脉动线把飞机总装从固定站位改为节拍化移动：机身各段在部装完成后进入总装线，第一站位完成前中后机身对接——激光跟踪仪实时测量位姿，数字化调姿定位器驱动机身段精确对合，自动钻铆机完成对接区制孔铆接；后续站位依次完成机翼与尾翼对接、系统管线安装、发动机吊装与起落架安装；每个站位按固定节拍完成作业后，飞机整体脉动式移向下一站位，最终完成总装下线，转入试飞站进行地面测试与试飞。脉动线是飞机制造数字化的代表场景，其站位布局图常用于产业汇报和对外展示。
画一条飞机总装脉动生产线的等距全景图：多个站位依次完成机身对接、机翼安装、系统安装、发动机吊装，飞机沿线体节拍移动，末端整机下线
复合材料构件制造
机翼蒙皮、尾翼壁板等大型复材件普遍采用自动铺放工艺：预浸料在低温库存放，取出回温后由自动铺丝机或铺带机按设计铺层角度逐层铺放在成形模具上，激光投影仪辅助定位、每层铺放后压实排气；铺放完成的坯件封装真空袋送入热压罐，在设定温度与压力曲线下固化成形；脱模后经数控加工中心切边制孔，再由超声C扫描无损检测系统全面检查内部有无分层、孔隙等缺陷，合格件进入装配。复材车间设备昂贵、工艺链清晰，一张流程图能把从预浸料到成品件讲得明明白白，常用于产线介绍与招商展示。
生成一条航空复合材料构件生产线的3D流程图：预浸料出库后自动铺丝机在模具上铺放，热压罐固化，数控切边，超声C扫描无损检测，标注工艺顺序
适用场景
- 型号研制汇报与项目评审配图
- 航天科普文章与展览展馆展示图
- 配套产线投标技术方案配图
- 院所与高校的教学培训课件
- 发动机、卫星结构讲解的爆炸图与剖视图
三种可视化模式
- 工艺流程图：侧视/等距视角，展示设备连接与物料流动，支持上传参考图还原布局
- 工业微缩沙盘：42-45°等距俯视角，展示工厂/园区全局布局
- 设备拆解信息图：爆炸图/剖视图展示单台设备内部结构
常见问题
运载火箭结构图、发射流程图怎么画？
手绘和PPT拼图很难表达火箭的级段结构与总装流程，找美术团队建模又贵又慢。用AI3DTU描述你要的内容——比如火箭级段水平对接的总装厂房，或从技术区转运到发射塔架的流程——约5分钟生成3D可视化效果图，等距视角能同时交代设备布局与流程顺序，适合科普文章、汇报PPT和展览物料。
卫星结构示意图、航天科普配图用什么软件做？
专业三维软件如3ds Max、Blender能做但学习门槛高，网图直接用又有版权和专业性风险。AI3DTU面向的就是不会建模的工程师和文宣人员：输入文字描述约5分钟生成卫星总装、试验流程的3D效果图，设备拆解模式还能生成卫星分系统的爆炸图，免费注册即可试用，适合科普号、院所宣传和教学课件。
航空发动机剖视图、爆炸图能AI生成吗？
能。用AI3DTU的设备拆解信息图模式，描述发动机类型和想展示的结构——比如涡扇发动机沿轴向剖开、展示风扇压气机燃烧室涡轮——AI约5分钟生成剖视图或爆炸图，适合技术交流、培训课件和科普配图。注意生成的是示意性效果图，内部细节为艺术化表达，不等同于真实型号的设计数据。
航空航天三维可视化外包多少钱？和AI生成比怎么选？
找专业三维美术团队，单张高质量效果图数千元起，复杂的总装场景或动画数万元，周期普遍1-2周还不含反复修改。AI3DTU约5分钟一张、免费注册即可试用，适合汇报、科普、投标这类要得急、改得勤的场景；如果是需要极高保真度的型号宣传片，可以先用AI出分镜示意稿，再定向外包精做，两者并不冲突。
AI生成的总装流程图能用于指导实际装配或工艺文件吗？
不能。AI3DTU生成的是可视化效果图，用途是汇报展示、科普宣传、培训示意，帮助观众快速理解流程与结构。它不是按型号数据绘制的工程图纸或工艺规程，尺寸、接口和细节不具备工程精度，不能直接指导生产装配，更不能替代设计文件。工程实施请以正式图纸和工艺文件为准。
多久能生成一张图？涉及型号的内容怎么处理？
输入描述后约5分钟出图，改描述可立即重新生成。需要提醒的是：AI3DTU生成的都是基于文字描述的通用示意图，不包含任何真实型号数据；使用时请自行遵守保密规定，不要在描述中输入涉密参数，公开传播的科普与宣传配图场景最为适用。有疑问可加客服微信AI3DTU06咨询。
