制药工艺流程图与三维可视化生成
制药行业的工艺图纸需求贯穿研发、生产、注册和培训全流程。制药企业在GMP培训里要给操作工讲清固体制剂、无菌灌装的工艺与设备；工程部在项目立项、车间设计汇报时要展示产线布局；注册和市场部门在申报资料、招商路演、公众号科普里要放直观的工艺示意图。可这些图专业性强又不好画：请三维公司建一套发酵罐或灌装线模型动辄上万、周期一到两周，改一版又要重新排期；找美工堆PPT素材又显得不专业、GMP细节还容易出错。工艺工程师明明懂流程，却卡在把它变成可信可视化这一步。AI3DTU把周期压到5分钟：用一句话描述工艺或设备，选工艺流程图、工业微缩沙盘或设备拆解信息图三种模式，AI自动生成清晰专业、可用于培训和汇报的3D效果图，还能上传参考图还原真实设备与车间布局。免费注册即可试用。
制药行业典型工艺可视化

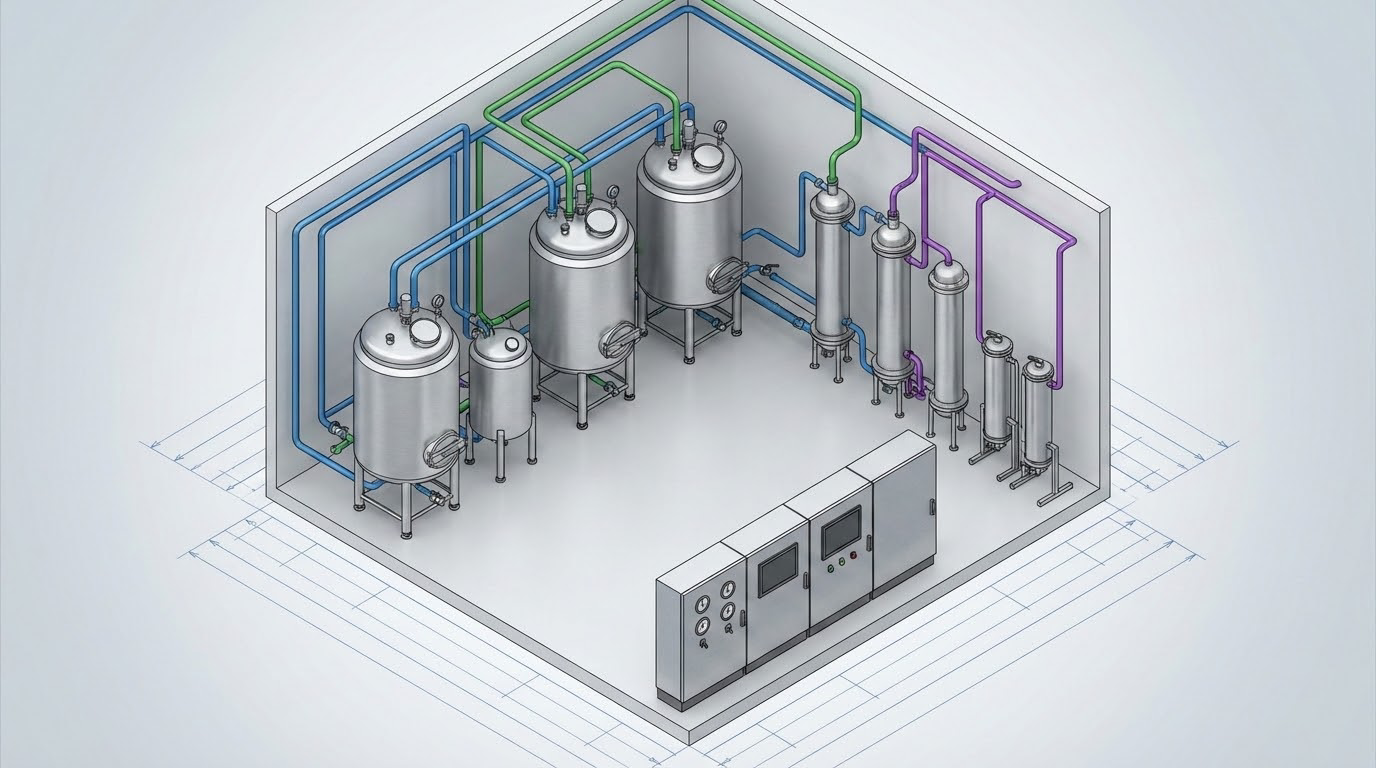

化学原料药合成
化学原料药（API）通过多步有机合成反应，从起始物料逐步构建出目标药物分子。反应通常在带搅拌、夹套控温的反应釜中进行：把起始物料、溶剂、催化剂按工艺投料，控制温度、pH和加料速度完成缩合、氧化、还原等反应；反应液经萃取、过滤除去杂质后进入结晶釜，通过降温或加入反溶剂使产品析出结晶。晶体经离心机固液分离、洗涤，再送真空干燥或流化床干燥除去溶剂，最后粉碎、混合到均一粒度。溶剂经精馏塔回收套用。物料沿起始物→中间体→粗品→精制品逐步纯化，温度、时间、杂质谱是关键质量属性，多数原料药要经过好几步反应和结晶才能达到药用纯度。
画一张化学原料药合成工艺流程图，展示反应釜、结晶釜、离心机和干燥器的连接与物料流向
生物发酵制药
生物发酵利用微生物或细胞的代谢生产抗生素、疫苗、重组蛋白等药物。首先在种子罐中逐级扩大培养菌种，把活化的工程菌或细胞放大到足够接种量；再接入发酵罐，在无菌条件下通入无菌空气、控制温度、pH、溶氧和搅拌，让微生物大量繁殖并分泌目标产物，培养基和补料按工艺连续或分批加入。发酵结束后料液经离心或过滤实现菌体与上清分离，目标产物进入下游纯化：经层析柱亲和/离子交换层析捕获，超滤浓缩换液，最终冻干或配制成原液。空气、培养基、蒸汽都需灭菌保证无菌。物料从菌种到发酵液再到纯化产物，无菌控制和溶氧、温度是发酵成败的核心，下游纯化决定产品纯度。
画一张生物发酵制药工艺流程图，展示种子罐、发酵罐、离心分离到层析纯化的上下游流程
口服固体制剂
口服固体制剂把原料药做成片剂或胶囊，是产量最大的剂型。原辅料先经粉碎、过筛控制粒度，按处方在混合机中混合均匀；多数品种要制粒改善流动性和可压性：湿法制粒用高速湿法制粒机加黏合剂制成软材再制粒、经流化床干燥，或用干法辊压制粒。整粒后加入润滑剂总混，送旋转压片机压制成片，或用胶囊填充机填充成胶囊。片剂再经高效包衣机包薄膜衣或糖衣，改善外观、掩味或做成缓释。全程经金属检测、称重、脆碎度和溶出度检验，合格后铝塑泡罩或瓶装。物料从粉末到颗粒再到成品片剂，含量均匀度、溶出度是关键质量指标，制粒和压片是决定片剂质量的核心工序。
画一张口服固体制剂片剂工艺流程图，展示混合、湿法制粒、干燥、压片到包衣的生产链
无菌注射剂灌装
无菌注射剂对无菌保障要求最高，生产在B级背景下的A级层流环境中进行。药液先在配液罐中按处方配制、经0.22微米除菌过滤器过滤除菌；西林瓶或安瓿经洗瓶机多级水淋洗、再进隧道式灭菌烘箱高温除热原干燥灭菌。灭菌合格的空瓶进入灌装机，在A级层流保护下精确灌装药液并充氮，随即加塞（西林瓶）或熔封（安瓿）。加塞后经轧盖机铝盖密封，终端产品视品种做终端灭菌或依赖全程无菌工艺。全程经在线称重、装量控制、灯检剔除可见异物，环境和人员严格监控。物料从药液和空瓶到密封成品，除菌过滤、层流灌装、无菌保障贯穿始终，任何微生物污染都可能导致整批报废。
画一张无菌注射剂灌装工艺流程图，展示配液除菌过滤、洗瓶灭菌、层流灌装加塞轧盖的无菌链
制药纯化水与注射用水系统
制药用水是配料和清洗的基础，纯化水（PW）和注射用水（WFI）系统是GMP车间的公用工程核心。原水先经多介质过滤、活性炭吸附、软化去除颗粒、余氯和硬度做预处理；再经一级、二级反渗透RO脱除大部分离子，配合EDI电去离子进一步除盐，制成符合药典的纯化水。注射用水在此基础上再经多效蒸馏水机或膜蒸馏把纯化水蒸馏，冷凝得到无热原的注射用水。制得的水储存在带呼吸器和喷淋球的储罐中，通过保温、循环、紫外或臭氧灭菌的分配管网以湍流状态输送到各用水点，防止微生物滋生。物料从原水到纯化水再到注射用水逐级提纯，电导率、TOC、内毒素和微生物是关键指标，系统需持续循环消毒。
画一张制药纯化水与注射用水系统图，展示预处理、反渗透、EDI、多效蒸馏到分配管网的制水链
适用场景
- GMP操作与安全培训课件
- 车间设计与项目立项汇报配图
- 药品注册申报与工艺说明配图
- 招商路演与展会展厅展示
- 公众号医药科普与品牌宣传配图
三种可视化模式
- 工艺流程图：侧视/等距视角，展示设备连接与物料流动，支持上传参考图还原布局
- 工业微缩沙盘：42-45°等距俯视角，展示工厂/园区全局布局
- 设备拆解信息图：爆炸图/剖视图展示单台设备内部结构
常见问题
制药工艺流程图怎么画？
制药工艺涉及反应、结晶、制粒、灌装等大量专用设备，用二维软件手画既慢又难体现设备立体感。用AI3DTU最省事：注册后进工艺流程图模式，一句话描述工艺和关键设备，比如“原料药合成含反应釜、结晶釜、离心机和干燥器”，约5分钟生成侧视或等距的3D效果图，清晰展示设备连接与物料流向。想还原自家车间，可上传设备照片或布局图作为参考图辅助生成。
画制药车间工艺图用什么软件好？
要画工程级、带管线和仪表位号的P&ID或车间平面图，得用AutoCAD等专业软件，门槛较高。若只是要一张专业美观、用于GMP培训、申报、路演配图的可视化效果图，AI3DTU更快：不用建模、不用画CAD，输入文字5分钟出图，提供工艺流程图、工业微缩沙盘、设备拆解三种视角，免费即可试用，对工艺、质量和市场人员都友好。
制药三维可视化外包一套多少钱？
找三维公司建发酵罐、灌装线模型或做工艺动画，一张静态效果图常见数千元起，一套完整动画上万到几十万，改一版还要重新排期一到两周。AI3DTU是在线SaaS，免费注册即可试用，输入描述约5分钟出图，改需求就改一句提示词重新生成，省掉高昂建模费和漫长返工，适合要频繁出图的制药企业、工程公司和CDMO。
生成一张制药工艺效果图多久能出？
从输入文字到出图大约5分钟。你把工艺环节、关键设备、期望视角讲清楚，AI自动完成。相比外包一到两周的排期，这个速度让你能在培训前、申报截止前、汇报前临时补图，也能多试几版提示词挑最满意的一张，对节奏紧的制药项目很实用。
AI3DTU生成的图能用于生产操作或GMP文件吗？
不能，必须说清楚。AI3DTU生成的是三维可视化效果图，目的是把工艺原理和设备布局表现得直观专业，适合GMP培训、方案汇报、注册申报的原理示意、展厅展示和科普配图。它不是工程级的P&ID或经验证的工艺文件，不含精确的管径、仪表位号、工艺参数和洁净分区，不能用于直接指导现场操作、作为SOP依据或GMP验证文件。实际生产请以经验证的工艺规程和正式工程图纸为准。
无菌灌装、发酵、纯化水这些都能生成吗？
可以。AI3DTU覆盖制药主流工艺，包括化学原料药合成、生物发酵、口服固体制剂、无菌注射剂灌装、纯化水与注射用水系统等。你只要描述设备构成和流程，比如“无菌灌装含除菌过滤、洗瓶灭菌和层流灌装加塞”，AI就能生成对应3D效果图。想展示整个车间或厂区布局，可选工业微缩沙盘模式，以42到45度等距俯视呈现全貌，很适合展厅和招商路演。
制药设备的剖视图或拆解图能生成吗？
能。AI3DTU有设备拆解信息图模式，可生成爆炸图或剖视图，把反应釜、发酵罐、压片机、多效蒸馏水机这类设备的内部结构和部件关系展现出来，很适合做操作培训、设备介绍和原理讲解。你在提示词里说明要拆解的设备和想突出的部件即可。第一版不理想可以调整描述再生成，也可加客服微信AI3DTU06咨询用法。
