化工工艺流程3D可视化，AI一句话生成
化工行业里要画工艺图的人比想象中多：设计院工程师投标要放技术方案配图，生产企业安全员做培训课件要让新员工看懂装置，销售和市场要在展会、公众号上把复杂工艺讲给外行听。传统做法只有两条路——用Visio、CAD画平面框图，专业但外行完全看不懂；或者外包给三维动画公司建模渲染，一套装置动辄数千到数万元，周期一到两周起步，改一版又要等几天。结果往往是：投标截止前配图还在排队，培训课件里贴的还是十年前的老照片。AI3DTU用AI生成的方式解决这个问题：在输入框里用一句话描述装置和主要设备，约5分钟就能生成一张3D可视化效果图。工艺流程图模式以侧视或等距视角展示设备连接与物料流动，微缩沙盘模式以42-45°俯视呈现全厂布局，设备拆解模式输出爆炸图和剖视图。还支持上传现场照片或总图作参考图，还原你自己装置的真实布局。免费注册即可试用，不用学建模软件，会打字就会用。
化工行业典型工艺可视化

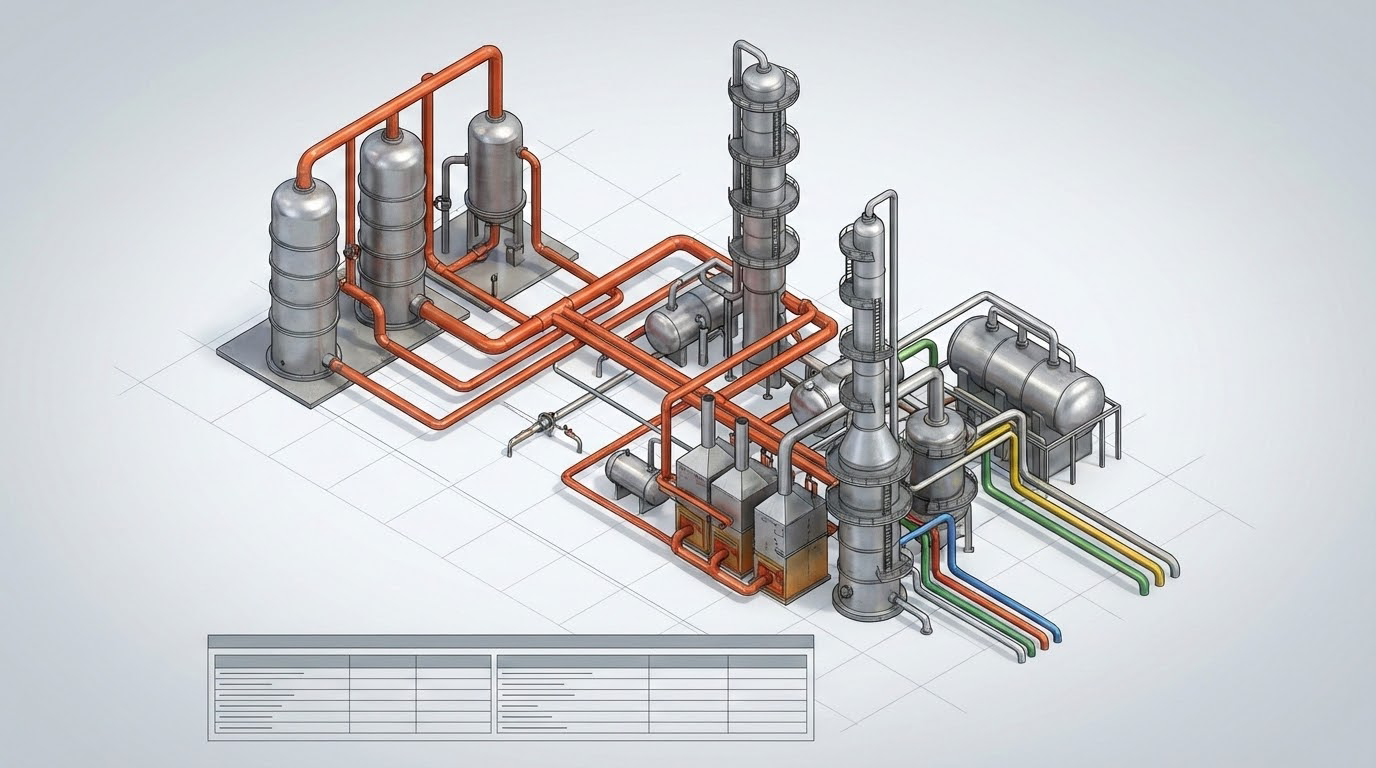

延迟焦化
延迟焦化是渣油深度热加工的核心手段：减压渣油等重质原料先在加热炉炉管内快速升温至495-505℃，短停留时间抑制炉管内结焦，裂解反应被'延迟'到焦炭塔内进行。物料进入焦炭塔后长时间停留，发生裂化与缩合，生成油气和石油焦。焦炭塔通常两塔一组切换操作：一塔生焦时另一塔用高压水力除焦，实现连续生产。塔顶高温油气进入分馏塔，切割为富气、汽油、柴油和蜡油，塔底循环油可返回加热炉。富气再经吸收稳定系统分离出干气和液化气。这套装置立体感强、塔器高大，是最适合做3D可视化展示的炼化工艺之一。
生成一套延迟焦化装置的3D工艺流程图，等距视角，包含加热炉、两台切换操作的焦炭塔、分馏塔和吸收稳定系统，用管线和箭头标出渣油进料与油气流向
乙烯裂解
乙烯裂解是石油化工的'龙头'装置。石脑油或乙烷等原料与稀释蒸汽混合后进入裂解炉，在辐射段炉管内于800℃以上、极短停留时间下发生热裂解，生成乙烯、丙烯等烯烃；裂解气随即在急冷锅炉中被快速冷却，终止二次反应并副产高压蒸汽。裂解气经急冷塔水洗降温后，由多段裂解气压缩机增压，中间经碱洗脱除酸性气、干燥脱水，再进入深冷分离区：冷箱与脱甲烷塔分出甲烷氢，随后经脱乙烷塔、乙烯精馏塔、脱丙烷塔、丙烯精馏塔逐级切割，最终得到聚合级乙烯和丙烯。裂解炉群加高耸分离塔群的组合，是画全景沙盘的经典题材。
生成乙烯裂解装置3D流程图，侧视角度，展示裂解炉、急冷锅炉、裂解气压缩机和脱甲烷塔、乙烯精馏塔等深冷分离塔群，标注裂解气流向
合成氨
以天然气为原料的合成氨流程分三大段。造气段：天然气脱硫后与蒸汽在一段转化炉内于镍催化剂上转化为CO和H2，再入二段转化炉加入空气继续转化并引入氮气。净化段：合成气经高温变换和低温变换将CO变换为CO2和H2，随后在脱碳塔用溶剂吸收脱除CO2，残余微量碳氧化物在甲烷化炉中加氢除净。合成段：精制后的氮氢混合气由合成气压缩机加压至15-30MPa，进入氨合成塔在铁系催化剂上合成氨，反应气经水冷、氨冷冷凝分离出液氨，未反应气循环回压缩机。塔器、球罐与压缩机厂房错落，非常适合做装置全景可视化。
生成天然气制合成氨装置的3D工艺流程图，包含一段转化炉、二段转化炉、变换炉、脱碳塔、合成气压缩机和氨合成塔，等距视角展示气体流向
精馏分离
精馏是化工分离的通用单元操作，利用组分间挥发度差异实现分离。原料从塔中部进料板进入精馏塔，塔内装有塔板或填料作为气液接触界面：塔底再沸器加热产生上升蒸汽，塔顶蒸汽经冷凝器冷凝后一部分作为回流返回塔顶，气液在每一级逆流接触、反复传质传热，轻组分不断向塔顶富集，重组分向塔底浓缩。塔顶采出轻组分产品经回流罐和回流泵分配，塔底采出重组分。对多组分体系则用多塔串联依次切割。一张清晰的精馏塔三维图——塔体、再沸器、冷凝器、回流罐加物料箭头——是化工原理培训和技术方案里出镜率最高的配图。
生成一套精馏分离装置3D流程图，侧视图，展示精馏塔、塔底再沸器、塔顶冷凝器和回流罐，用箭头标出进料、回流、塔顶产品和塔底产品流向
氯碱电解
氯碱是基础化工原料工艺，核心是离子膜电解。原盐溶解成饱和盐水后先经一次盐水精制去除钙镁等杂质，再经螯合树脂塔二次精制，将杂质离子降到ppb级以保护离子膜。精盐水进入离子膜电解槽：阳极室析出氯气，钠离子透过离子膜迁移到阴极室，阴极析出氢气并生成约32%的烧碱溶液。氯气经洗涤冷却、硫酸干燥后压缩送下游；氢气经冷却处理后利用；烧碱可经蒸发浓缩为高浓度产品。部分氯气与氢气在合成炉中燃烧生成氯化氢，制成盐酸或供PVC等下游装置。电解槽列阵加干燥塔、蒸发器的布局在三维图中辨识度很高。
生成氯碱装置3D工艺流程图，展示盐水精制、离子膜电解槽、氯气干燥塔和烧碱蒸发器，等距视角，分别标出氯气、氢气、烧碱三条产品流向
适用场景
- 设计院与工程公司投标技术方案配图
- 化工企业安全培训与新员工工艺认知课件
- 展会展厅与园区招商的装置全景展示
- 公众号、抖音等新媒体的化工科普配图
- 工艺技术交流汇报PPT的三维示意图
三种可视化模式
- 工艺流程图：侧视/等距视角，展示设备连接与物料流动，支持上传参考图还原布局
- 工业微缩沙盘：42-45°等距俯视角，展示工厂/园区全局布局
- 设备拆解信息图：爆炸图/剖视图展示单台设备内部结构
常见问题
化工工艺流程图怎么画？没有三维建模基础能做吗？
在AI3DTU里画化工工艺流程图不需要任何建模基础：注册后在输入框里用一句话描述装置，比如'延迟焦化装置，含加热炉、两台焦炭塔、分馏塔和吸收稳定系统'，选择工艺流程图模式，约5分钟就能生成一张侧视或等距视角的3D可视化效果图，设备连接和物料流向一目了然。如果要还原自己厂里的真实布局，还可以上传现场照片或总平面图作参考图。不用学3ds Max、SketchUp，会打字就能出图。
画化工装置三维图用什么软件？和外包三维建模比怎么选？
传统路线是外包给三维动画公司：建模、贴图、渲染一套流程走下来，单套装置通常数千元起步，复杂项目上万元，周期一到两周，改一版设备布局又要等好几天。AI3DTU走的是AI生成路线：输入文字描述约5分钟出图，不满意换个描述再生成，成本和时间都是外包的零头。如果你需要的是影视级动画大片，外包仍有价值；但投标配图、培训课件、汇报PPT这类高频、要得急的场景，AI生成明显更划算。
生成的化工流程图能用于生产指导或替代P&ID吗？
不能，这一点要说清楚：AI3DTU生成的是3D可视化效果图，定位是'让人看懂工艺'，适合投标方案配图、培训课件、展会展示、汇报PPT和科普文章。它不是工程级的P&ID或PFD，不包含准确的管径、阀门位号、仪表回路和设计参数，不能直接指导生产操作，也不能作为设计交付文件。正确用法是：工程图纸归设计软件，对外讲解和展示归AI3DTU，两者互补。
化工三维可视化多少钱？AI3DTU怎么收费？
市面上外包一套化工装置三维建模渲染通常数千元起，带动画的项目轻松过万，而且每次修改都可能追加费用。AI3DTU免费注册即可试用，先生成几张图看效果再决定是否深入使用，试错成本几乎为零。对需要频繁出图的设计院、化工企业宣传和培训部门来说，一年省下的外包费用相当可观。具体套餐和商用授权问题，可以加客服微信 AI3DTU06 咨询。
多久能生成一张化工装置3D图？急着投标来得及吗？
从输入文字描述到出图约5分钟。也就是说，哪怕明天上午就要交标书，今晚也来得及给技术方案配上三维装置图——这正是外包建模最做不到的地方（外包周期普遍一到两周）。实际使用中建议多生成几版：换不同视角（侧视流程图、45°沙盘俯视）、调整设备描述措辞，从中挑最贴合方案的一张，全部时间加起来也就半小时左右。
能还原我们厂自己装置的真实布局吗？
可以。AI3DTU支持上传参考图：把装置现场照片、无人机航拍图或总平面布置图传上去，AI会参照图中的设备布局关系来生成3D可视化效果图，让成图更接近你厂区的真实样貌。这对园区招商展示、企业宣传片配图特别有用——领导和客户一眼能认出'这就是我们的装置'。需要注意的是还原的是布局和观感，不是毫米级测绘建模，精确数字孪生不在此列。
除了流程图还能生成什么？培训课件想要设备内部结构图。
AI3DTU有三种模式：工艺流程图（侧视/等距视角，展示设备连接与物料流动）、工业微缩沙盘（42-45°等距俯视，展示全厂或园区布局）、设备拆解信息图（爆炸图/剖视图，展示设备内部结构）。做培训课件讲反应器、精馏塔内部构造时，用设备拆解模式生成剖视图很直观。另外还有长文档转PPT功能（Beta），可以把工艺技术文档直接转成带配图的演示文稿。
