汽车与新能源汽车产线3D可视化，一句话生成四大工艺与电池PACK流程图
汽车行业是最需要产线可视化的行业之一：主机厂新工厂规划要给管理层看四大工艺布局，电池厂投标要给主机厂看PACK产线方案，装备供应商竞标焊装线要交三维布局效果图，培训部门要给新员工讲清总装线上每个工位在干什么。传统路径是找工业动画公司建模渲染——单张效果图数千元起，整线漫游动画数万元，交付周期一到两周，方案一改又要重新排队。AI3DTU把出图时间压缩到约5分钟：用一句话描述产线的设备构成和工艺顺序，AI生成侧视或等距视角的3D工艺流程图；要展示整车工厂全貌，切换工业微缩沙盘模式，以42-45°等距俯视呈现冲压、焊装、涂装、总装四大车间的园区布局；要讲电驱动总成或电池包的内部结构，用设备拆解信息图模式生成爆炸图和剖视图。支持上传车间照片或平面布置图作参考，AI按真实布局还原。免费注册即可试用。
汽车与新能源汽车行业典型工艺可视化
动力电池PACK产线

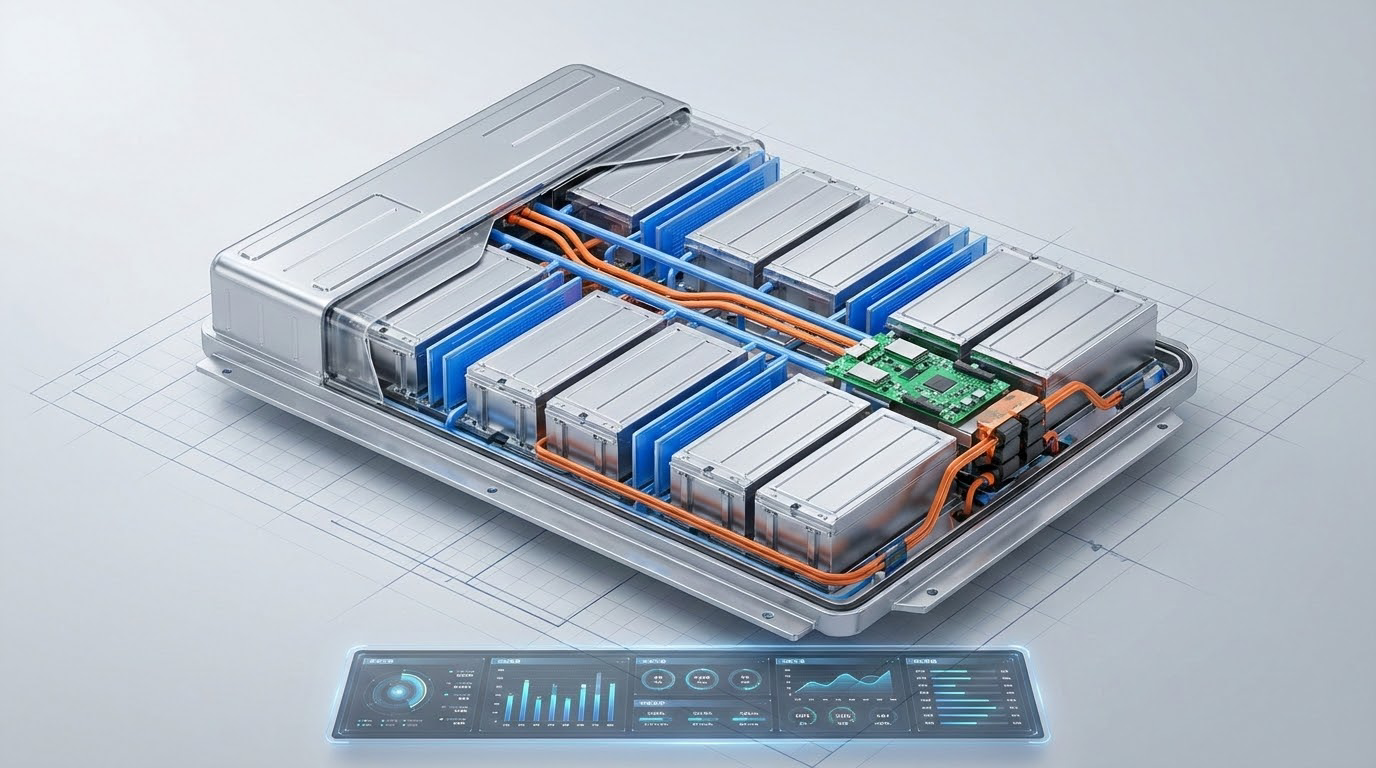

PACK产线把电芯集成为可装车的电池包：电芯上料后先经OCV/内阻测试分选机筛选配组，保证同一模组内电芯一致性；配组电芯经等离子清洗、涂胶后堆叠成模组（CTP方案则直接电芯成组入箱），激光焊接机完成极柱与Busbar汇流排的连接；随后安装BMS电池管理系统与高低压线束，箱体合盖打胶后进入气密性检测仪验证密封等级，最后在EOL下线测试台完成充放电、绝缘耐压与通讯测试。整线对洁净度和防错追溯要求极高。这张流程图是电池厂对主机厂投标、产线验收汇报的标配。
生成一条动力电池PACK产线的等距工艺流程图：电芯上料分选、涂胶堆叠成模组、激光焊接Busbar、安装BMS、气密检测、EOL测试下线，标注物料流向
冲压车间
冲压是四大工艺的第一站：钢卷经开卷落料线清洗、矫平并落料成板料，由端拾器机械臂送入伺服冲压线；一条主线通常由四到五台压力机串联，首台完成拉延成形，后续依次修边、冲孔、翻边整形，机械臂在压机间自动传递板件。线尾人工或蓝光扫描检测面品与尺寸，合格件装入专用器具转运焊装。换模小车实现整线快速换模，一条线要覆盖侧围、车门、机盖等多种大型覆盖件的柔性切换。冲压线布局图是主机厂工厂规划和冲压装备招标里出镜率最高的图之一。
画一条汽车冲压车间伺服压力机生产线的侧视流程图：开卷落料后，五台压力机依次完成拉延、修边、冲孔、翻边，机械臂在压机间传递板件
焊装车间
焊装车间把数百个冲压件焊接成白车身：下车体线先将前舱、前地板、后地板拼焊成下车体总成，随后进入主拼工位——总拼夹具同时定位下车体、左右侧围和顶盖横梁，点焊机器人群完成主体结构焊接，这是决定车身精度的关键一环；补焊线继续加满焊点，涂胶机器人完成折边胶与减震胶涂布，四门两盖分装后由机器人装调合装。在线激光测量系统对关键点位全检，白车身经EMS空中输送线转运涂装。焊装线机器人密度高、工艺关系复杂，三维布局图是竞标和规划评审的硬需求。
生成一个汽车焊装车间的3D布局图：下车体拼焊线、主拼工位机器人群点焊白车身、四门两盖分装线、激光在线测量，末端空中输送线转运涂装
涂装车间
涂装车间是密闭的立体工厂：白车身先经前处理电泳线，在多个槽体中脱脂、磷化（或硅烷处理）后整车浸入电泳槽完成阴极电泳，形成底层防腐膜，经电泳烘干炉固化；PVC线完成底盘密封胶与焊缝密封涂布；随后车身进入喷漆室，喷涂机器人依次完成中涂、色漆、清漆的静电喷涂，每层之间经烘干炉或闪干区处理；最后进行抛光检查与空腔注蜡。喷漆室对温湿度与洁净度控制极严，送排风系统庞大。涂装工艺流程长、大多封闭不可见，一张剖开厂房的三维流程图是培训和环评汇报的利器。
画一个汽车涂装车间的剖切式3D流程图：车身经前处理电泳槽、电泳烘干炉、PVC密封、喷涂机器人完成中涂色漆清漆、烘干炉固化，标注车身流向
总装车间
总装是整车制造的收官工序，典型分为内饰线、底盘线、最终线三段：内饰线上车身沿板链或摩擦线流动，工人与助力机械手配合装配线束、仪表板、顶棚和玻璃；底盘线的核心是合装工位——底盘合装托盘将动力电池（或动力总成）、前后悬架模块从下方举升，与车身自动对接，拧紧机按程序完成关键螺栓紧固并记录数据；最终线完成座椅、车轮、保险杠装配与制动液、冷却液加注，整车下线后经四轮定位、转毂试验台和淋雨线检测。总装线工位多、人机混杂，三维流程图是新员工培训和参观接待的标准物料。
生成一条新能源汽车总装车间的等距流程图：内饰线装配线束仪表板，底盘线合装工位从下方举升电池包与车身对接，最终线装车轮座椅后经转毂试验台下线
电驱动系统装配线
三合一电驱动总成把驱动电机、电机控制器与减速器集成为一体。电机装配从定子开始：发卡式扁线经插线、扭头、焊接嵌入定子铁芯，浸漆固化提升绝缘；转子磁钢入槽充磁后与转轴压装，经动平衡机校正；定转子合装时用导向工装控制气隙。减速器线完成齿轴压装与选垫，控制器线完成功率模块与驱动板装配。三大部件合装后上EOL测试台，完成反拖、噪声NVH、耐压绝缘与温升测试。电驱结构紧凑、集成度高，爆炸图和剖视图是讲清其内部构造的最佳载体，广泛用于产品发布和技术培训。
生成一张三合一电驱动总成的爆炸图：驱动电机定子转子、减速器齿轮组、电机控制器功率模块沿轴向拆解展开，标注各部件名称
适用场景
- 电池PACK线与焊装线投标技术方案配图
- 新工厂四大工艺规划评审与管理层汇报
- 总装车间新员工工位培训课件
- 车展与技术开放日的产线展示物料
- 电驱动、电池包产品手册的结构爆炸图
三种可视化模式
- 工艺流程图：侧视/等距视角，展示设备连接与物料流动，支持上传参考图还原布局
- 工业微缩沙盘：42-45°等距俯视角，展示工厂/园区全局布局
- 设备拆解信息图：爆炸图/剖视图展示单台设备内部结构
常见问题
汽车四大工艺流程图怎么画？
冲压、焊装、涂装、总装四大工艺设备多、流程长，用PPT形状拼二维框图既费时又不直观。用AI3DTU只需分别描述每个车间的设备与工艺顺序，约5分钟生成一张侧视或等距视角的3D流程图；要展示四大车间在厂区里的整体关系，切换工业微缩沙盘模式即可生成42-45°俯视的全厂布局图，适合规划汇报和培训课件直接使用。
动力电池PACK产线示意图用什么软件做？
要精确设备布置图就用CAD和产线仿真软件，但投标方案和汇报里要的是让评审一眼看懂的效果图。AI3DTU输入一句话描述——电芯分选、模组堆叠、激光焊接、气密检测、EOL测试——约5分钟生成3D产线流程图，还能上传现有产线照片或布置图作参考图还原真实布局，不需要建模基础，免费注册即可试用。
汽车产线三维效果图外包要多少钱、多久？
找工业三维动画公司，单张产线效果图普遍数千元起步，含沟通修改交付周期通常1-2周，整线漫游动画报价数万元。AI3DTU约5分钟生成一张3D效果图，改需求就改描述重新生成，成本和周期都不在一个量级，特别适合投标改稿频繁、汇报时间紧的场景，免费注册就能先试效果。
AI生成的产线图能用于生产指导或产线安装吗？
不能。AI3DTU生成的是可视化效果图，定位是方案配图、汇报展示、培训宣传，让评审、客户和新员工快速理解产线逻辑。它不是带精确尺寸公差的工程图纸，不能替代工艺布置图和设备安装图，不能直接指导生产装配。实际项目中应当是效果图管沟通、工程图管施工，两者配合使用。
焊装车间、总装车间的布局图能按我们工厂实际情况生成吗？
可以。AI3DTU支持上传参考图：把车间实拍照片、平面布置图或旧版示意图上传，AI会参照其中的设备位置与排布关系生成3D效果图，比纯文字描述还原度更高。做产线改造方案时尤其好用——基于现状参考图描述改动点，新旧布局对比图很快就能各出一张。
电驱动系统、电池包的结构爆炸图怎么生成？
用AI3DTU的设备拆解信息图模式：描述对象和想展示的结构，比如三合一电驱的电机、减速器、控制器，或电池包的箱体、模组、BMS、液冷板，AI生成沿轴向或纵向展开的爆炸图，也可生成剖视图展示内部装配关系，约5分钟出图，适合产品手册、发布会物料和技术培训。
生成一张新能源汽车产线可视化图要多久？会不会很贵？
从输入文字描述到出图约5分钟。AI3DTU免费注册即可试用，先用免费额度验证效果再决定是否付费，相比外包数千元一张的成本几乎没有试错门槛。生成不满意就调整描述重新生成，当天就能定稿。使用中有问题可以加客服微信AI3DTU06咨询。
