能源电力工艺流程图与三维可视化生成
能源电力行业的技术图纸需求几乎无处不在：电力设计院要在投标文件里放机组系统图，电厂安环部门要给新员工做汽轮机、锅炉的安全培训课件，新能源企业要在展会展厅里展示光伏电站或风电场的全局布局，市场部还要给公众号科普配图。传统做法要么请美工按PPT堆素材，效果生硬且不专业；要么外包给三维动画公司，一张效果图动辄数千元、周期一到两周，改一版又要等好几天。工程师明明脑子里清楚工艺,却卡在”画不出来、请不起人、等不及”。AI3DTU把这件事压缩到5分钟：你用一句话描述机组或系统，选择工艺流程图、工业微缩沙盘或设备拆解信息图三种模式之一，AI自动生成清晰、专业、可用于汇报的3D效果图，还能上传参考图还原真实设备布局。免费注册就能试。
能源电力行业典型工艺可视化

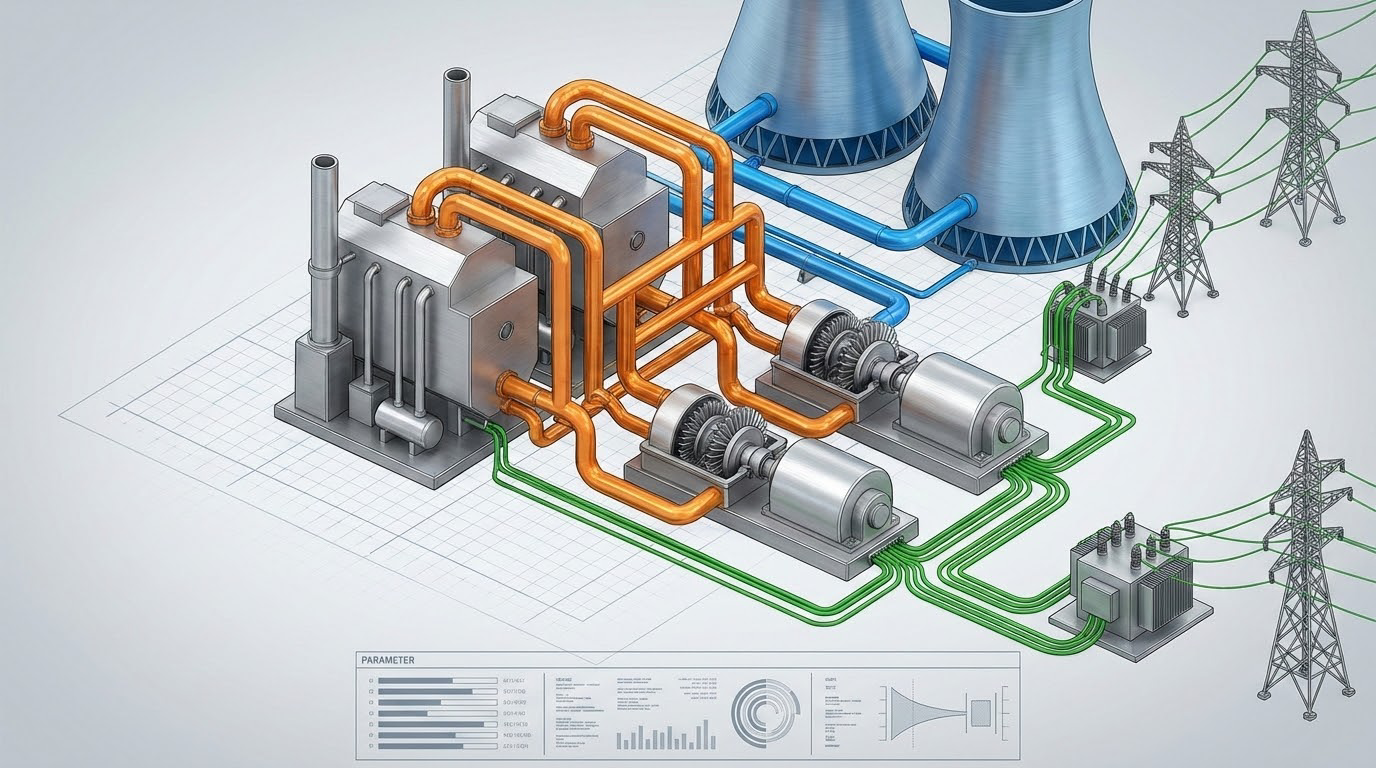

燃煤火电机组
燃煤火电通过燃烧-产汽-发电-冷凝的朗肯循环把煤的化学能转化为电能。原煤经磨煤机制成煤粉送入锅炉炉膛燃烧，加热水冷壁与过热器中的给水产生高温高压过热蒸汽；蒸汽推动汽轮机高中低压缸做功，带动同轴的发电机切割磁力线发电；做功后的乏汽进入凝汽器被循环水冷凝成水，经凝结水泵、除氧器、给水泵重新送回锅炉，形成闭式汽水循环。烟气则依次经过省煤器、空预器回收余热，再经除尘、脱硫脱硝装置净化后由烟囱排放。整个流程物料是煤与水汽，能量沿煤→蒸汽→机械能→电能逐级转换。
画一张600MW燃煤火电机组工艺流程图，展示锅炉、汽轮机、发电机、凝汽器和脱硫塔的连接与汽水流向
压水堆核电机组
压水堆核电站采用一、二回路完全隔离的双回路设计以保证放射性隔离。一回路中，反应堆堆芯核燃料裂变产生热量，高压主泵驱动约15MPa的冷却剂水在堆芯与蒸汽发生器间循环，因高压而不沸腾；热量在蒸汽发生器U型管内传给二回路。二回路的给水在蒸汽发生器壳侧被加热汽化为饱和蒸汽，推动汽轮机带动发电机发电，乏汽经凝汽器由海水或循环水冷却后返回。稳压器维持一回路压力稳定，安全壳则把整个核岛密封。物料上一回路为放射性冷却剂闭环，二回路为常规汽水工质，两者只换热不混合，是核电安全的核心设计。
画一张压水堆核电站一二回路系统图，突出反应堆、蒸汽发生器、稳压器和汽轮发电机的隔离关系
光伏电站
光伏电站利用半导体光生伏特效应把太阳辐射直接转化为电能。光伏组件由多块晶硅电池片串并联封装而成，受光照后产生直流电；多个组件串联成组串，接入汇流箱汇集后送至逆变器。逆变器将直流电转换为符合电网频率与相位的交流电，是电站的能量转换核心；输出再经升压变压器升到中高压，通过箱变、集电线路汇入升压站接入电网。地面电站还配有跟踪支架、气象站与SCADA监控系统优化发电量。物料流本质是能量流：光子→直流电→交流电→并网电能，无燃料、无排放，运维重点在组件清洁与逆变器效率。
画一张地面光伏电站工艺流程图，展示光伏组件、汇流箱、逆变器到升压并网的发电全链路
风力发电场
风电场把风的动能转化为电能。风轮叶片在气流作用下旋转，通过变桨系统调节桨距角控制转速与功率；主轴带动齿轮箱增速（直驱机型省去齿轮箱），驱动发电机发电。机舱内的偏航系统使机组始终对准风向以最大化捕风。发电机输出的电经变流器整流逆变，转换为与电网同频同相的交流电，再经塔筒底部或机舱内的箱变升压，通过集电线路汇集到风电场升压站并网。物料流是能量流：风动能→机械旋转→电能。海上风电还需考虑桩基、海缆与防腐，单机容量普遍更大，是当前新能源装机的重要增量。
画一张风力发电机组剖视图，展示叶片、齿轮箱、发电机、偏航系统在机舱内的布局与传动
电化学储能电站
锂电池储能电站在电网低谷或新能源出力富余时充电、在高峰或缺电时放电，实现削峰填谷与调频。核心是电池簇：多颗电芯串并联成电池模组，模组组成电池簇，多簇集成在电池舱内，由BMS电池管理系统实时监控每颗电芯的电压、温度与SOC，防止过充过放与热失控。储能变流器PCS是充放电的能量枢纽，把电池直流电与电网交流电双向转换；EMS能量管理系统统一调度充放电策略。系统还配有液冷或风冷温控与消防系统保障安全。物料上是电能在化学能与电能间双向流动，关键指标是循环寿命、能量效率与安全性。
画一张集装箱式锂电储能电站流程图，展示电池簇、BMS、PCS到并网的充放电能量流
碱性电解水制氢
碱性电解水制氢利用电能把水分解为氢气和氧气，是绿氢的主流路线之一。以约30%的氢氧化钾溶液为电解液，在直流电作用下阴极析出氢气、阳极析出氧气，隔膜阻止两种气体混合。电解产生的气液混合物分别进入氢侧、氧侧气液分离器，分离出碱液循环回电解槽，气体则经冷却、洗涤除去携带的碱雾与水分。氢气再经纯化装置脱氧、干燥提纯到所需纯度后压缩储存。配套整流电源把交流电变为直流供电，冷却系统维持电解温度。物料流为水与碱液循环、氢氧气产出，能量沿电能→化学能转换，与风光电耦合即可实现零碳制氢。
画一张碱性电解水制氢工艺流程图，展示电解槽、气液分离器、纯化和储氢的物料流向
适用场景
- 电力设计院投标技术方案配图
- 电厂新员工安全培训课件
- 新能源展会展厅与沙盘展示
- 公众号能源科普文章配图
- 项目汇报与政府评审PPT插图
三种可视化模式
- 工艺流程图：侧视/等距视角，展示设备连接与物料流动，支持上传参考图还原布局
- 工业微缩沙盘：42-45°等距俯视角，展示工厂/园区全局布局
- 设备拆解信息图：爆炸图/剖视图展示单台设备内部结构
常见问题
火电厂工艺流程图怎么画？
传统方式要么用Visio、CAD手动摆设备连线，画出来是二维平面图不够直观；要么请三维动画公司建模，成本高周期长。用AI3DTU最简单：注册后进入工艺流程图模式，用一句话描述机组类型和关键设备，比如”600MW燃煤机组含锅炉汽轮机脱硫塔”，约5分钟就能生成侧视或等距视角的3D效果图，清晰展示设备连接与汽水流向。想还原自己电厂的真实布局，还能上传现场照片或图纸作为参考图辅助生成。
画发电流程图用什么软件比较好？
看你的目的。如果要画工程级、带仪表和管线编号的P&ID图，得用AutoCAD、SmartPlant等专业软件，学习成本高。如果只是要一张专业好看、用于汇报、培训、投标配图的可视化效果图，AI3DTU更快更省：不用学建模、不用画CAD，输入文字描述5分钟出图，支持工艺流程图、工业微缩沙盘、设备拆解三种视角，免费就能试用，对不擅长设计软件的工程师尤其友好。
电厂三维可视化做一套要多少钱？
找三维动画或可视化公司外包，一张静态效果图通常数千元起，一套完整机组动画可能上万到几十万，且改一版就要重新排期等一两周。AI3DTU是在线SaaS工具，免费注册即可试用生成，输入描述约5分钟出图，改需求就是改一句提示词重新生成，没有漫长的沟通和返工成本，特别适合预算有限又要频繁出图的设计院、电厂和新能源企业。
生成一张能源电力效果图需要多久？
从你输入文字描述到出图大约5分钟。你只需要把机组类型、关键设备、想要的视角讲清楚，剩下的由AI完成。相比外包动辄一到两周的排期，这个速度让你可以在开会前、投标截止前临时补图，也能一次多试几版提示词挑最满意的一张，效率完全不是一个量级。
AI3DTU生成的图能直接用于生产指导吗？
不能，要说清楚。AI3DTU生成的是三维可视化效果图，目的是让工艺原理和设备布局直观好看，适合文档配图、方案汇报、培训课件、展厅展示、科普传播这类场景。它不是工程级的P&ID或施工图，不含精确的管径、仪表位号、控制逻辑和安全联锁信息，不能用来直接指导现场操作、检修或作为设计依据。生产和施工请以设计院正式出版的工程图纸为准。
风电、光伏、储能这些新能源工艺也能生成吗？
可以。AI3DTU覆盖能源电力主流工艺，包括燃煤火电、压水堆核电、光伏电站、风力发电、电化学储能、电解水制氢等。你只要描述清楚设备构成和流程，比如”集装箱式锂电储能含电池簇、BMS和PCS”，AI就能生成对应的3D效果图。想展示整个电站或园区的全局布局，可以选工业微缩沙盘模式，以42到45度等距俯视呈现园区全貌，很适合展厅和汇报。
没有专业设计基础的工程师能用好吗？
能，这正是AI3DTU的定位。你不需要会建模、会CAD、会PS，只要作为本行业工程师把工艺讲清楚就行。输入框里用平实的中文描述机组和设备，AI负责把它变成专业效果图。如果第一版不理想，就调整描述里的设备、视角、风格再生成一次。上手门槛低，遇到问题还可以加客服微信AI3DTU06咨询用法。
