工程地质图纸转三维地质块体，勘察成果一张图讲清
岩土工程和工程地质的成果，评审专家看得懂，业主和领导往往看不懂：一张工程地质平面图上是地层界线、钻孔编号和剖面线，一张地质剖面图是一排钻孔柱子中间连着的地层线，滑坡体、软弱夹层、基岩面起伏藏在这些线条里。传统上要做三维地质模型得用专业建模软件把钻孔数据一个个录进去，一个场地几天到几周，只为汇报会上放一张图，多数项目干脆不做。AI3DTU换了一条路：把工程地质平面图上传，AI 按图上的地形、地层界线和剖面线生成一块剖切开的三维地质块体——顶面是起伏的地形和河谷，侧面露出分层的地层，钻孔位置标在上面；上传地质剖面图，则生成沿剖面线切开的分层三维模型。基坑支护的平剖面图、边坡治理的断面图、桩基础和隧道围岩的设计图也是同样的做法：图纸自带几何信息，AI 按图翻译而不是凭空想象，还原度明显高于文字描述。免费注册即可试用，客服微信 AI3DTU06。
岩土地质行业典型工艺可视化
工程地质三维块体
工程地质勘察的核心成果是平面图、剖面图和钻孔柱状图三件套：平面图给出地形、地层露头界线、不良地质体范围和钻孔布置，剖面图沿剖面线展示地层在深度方向的分布，柱状图给出每个钻孔的分层深度和岩土名称。三维地质块体把这三件事合成一块：顶面按等高线生成地形起伏，四个侧面按剖面图露出粉质黏土、砂砾石、强风化岩、中风化基岩的分层，块体上插着彩色分段的钻孔柱，河谷、冲沟和滑坡体的位置一目了然。上传平面图和剖面图到AI3DTU即可生成，是勘察报告汇报、评审答辩和方案比选里最省力的一张图。

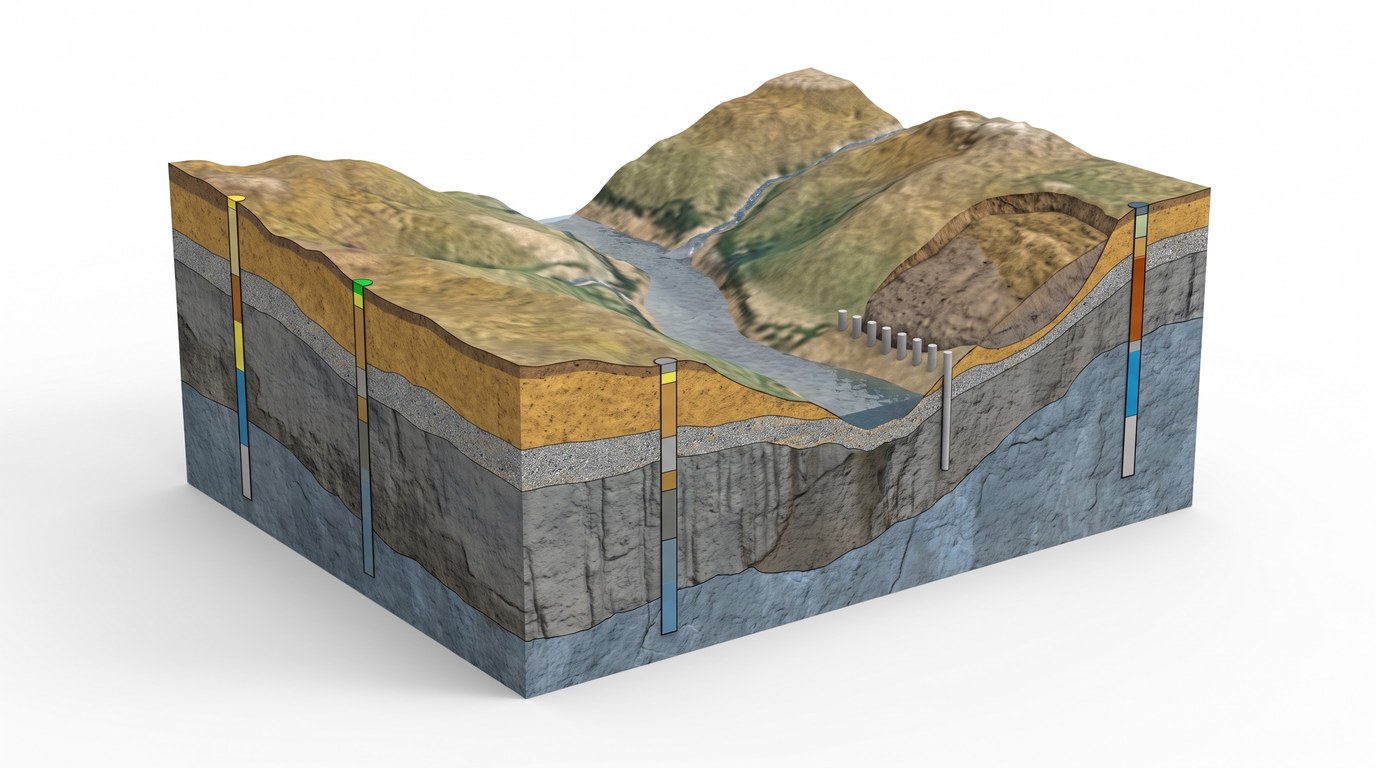

上传工程地质平面图（带地形等高线、地层界线、钻孔位置和剖面线），生成剖切式三维地质块体，顶面为地形与河谷，侧面露出分层地层，钻孔柱按深度分段着色
基坑支护
深基坑支护设计图通常包括支护平面图和几张典型剖面图：排桩或地下连续墙作为围护结构，内支撑（钢支撑、混凝土支撑）或预应力锚索提供水平支撑，桩顶冠梁和腰梁把它们连成整体，坑内有降水井、坑外有观测点。剖面图上还标着各层土的分界、地下水位、开挖深度和支撑标高。这类图在专家论证会上最需要三维表达——把剖面图上传到AI3DTU，会生成基坑剖切开的三维图：围护桩排列、支撑层次、锚索倾角、土层分层和地下水位一次看清，专家论证和施工交底都用得上。
上传深基坑支护典型剖面图，生成剖切式三维效果图，展示排桩围护、两道混凝土内支撑、冠梁腰梁、坑外锚索和坑内降水井，保留各层土的分界和开挖深度标注
边坡与滑坡治理
边坡治理工程的图纸是一张带滑动面的地质剖面图加治理措施布置图：抗滑桩沿坡脚一排布置，预应力锚索（锚杆）框架梁铺在坡面，坡顶截水沟和坡面排水孔控制地下水，下部挡土墙或桩板墙支挡坡脚，坡面最后做格构植草或喷锚防护。剖面图上滑动面、滑坡体厚度、抗滑桩嵌固深度和锚索长度都有标注。上传剖面图到AI3DTU可以生成边坡剖切三维图，把滑坡体、滑动面和各项治理措施在空间里摆清楚，也可以描述措施让AI生成边坡治理前后对比图，用于地质灾害防治项目的立项汇报和竣工验收。
上传滑坡治理工程地质剖面图，生成三维剖切效果图，展示滑坡体与滑动面、坡脚一排抗滑桩、坡面锚索框架梁、坡顶截水沟和排水孔，标出抗滑桩嵌固深度
桩基础与地基处理
桩基础设计要向业主解释为什么桩要打这么深：钻孔灌注桩、预应力管桩或 CFG 桩穿过软土层，桩端落在持力层上，承台把桩连成一组承担上部结构荷载；软基处理则有水泥搅拌桩、塑料排水板堆载预压、强夯和换填等方案。这些在剖面图上是一排竖线加几条地层线，外行看不出差别。AI3DTU可以按剖面图生成桩基础剖切三维图：地层分层、桩身穿过的软土、桩端所在的持力层和承台上部结构一起呈现；不同地基处理方案各出一张，方案比选时差异一眼可见，适合桩基方案评审和地基处理专项论证。
生成桩基础剖切三维示意图，展示承台下一组钻孔灌注桩穿过软土层、桩端进入砂砾石持力层，地层分层清晰，标出桩长和持力层深度
隧道与地下工程围岩
隧道和地下工程的地质图纸是纵断面图：沿隧道轴线展示地形、围岩分级、断层破碎带、富水段和洞口段的地层，横断面图则给出初期支护、二次衬砌、锚杆和钢拱架的布置。把纵断面图上传到AI3DTU，会生成隧道穿越山体的剖切三维图，围岩分级用不同色带表示，断层和富水段的位置一目了然；横断面可以生成隧道衬砌结构的剖切图，展示初支、防水板、二衬和仰拱的层次。用于隧道地质超前预报汇报、围岩分级变更论证和施工交底。
上传隧道工程地质纵断面图，生成隧道穿越山体的剖切三维效果图，围岩按分级着色，标出断层破碎带、富水段和洞口段的位置
适用场景
- 岩土工程勘察报告汇报与评审答辩配图
- 深基坑支护专家论证会与施工交底
- 地质灾害防治项目立项汇报与竣工验收
- 桩基与地基处理方案比选的汇报材料
- 隧道围岩与地下工程的地质条件说明
三种可视化模式
- 工艺流程图：侧视/等距视角，展示设备连接与物料流动，支持上传参考图还原布局
- 工业微缩沙盘：42-45°等距俯视角，展示工厂/园区全局布局
- 设备拆解信息图：爆炸图/剖视图展示单台设备内部结构
常见问题
地质剖面图能生成三维地质模型吗？我们没有专业建模软件。
能。把勘察报告里的工程地质平面图和地质剖面图导出成图片上传到AI3DTU，约5分钟生成剖切式三维地质块体：顶面按等高线起伏，侧面露出分层地层，钻孔位置标在上面。它不需要录入钻孔数据库，也不需要 GEO5、理正这类软件，是专门用来汇报和沟通的三维示意图。
生成的三维地质模型能用于计算或出勘察报告吗？
不能，定位要明确：AI3DTU生成的是三维可视化效果图，用途是让业主、领导和非地质专业的评审快速看懂地层分布、不良地质体和治理措施，适合汇报、答辩和方案比选。它不是插值建模得到的三维地质模型，没有精确的层面坐标和岩土参数，不能作为稳定性计算、沉降计算或勘察报告的成果附图替代品。计算与出图仍用专业软件，AI3DTU负责把成果讲明白。
为什么地质图纸生成的效果比文字描述好？
因为地质平面图和剖面图自带几何信息：等高线告诉AI地形怎么起伏，地层界线告诉它每层有多厚、往哪个方向倾，剖面线告诉它从哪里切开。AI做的是把这些二维几何翻译成三维，而不是凭空想象一块地。带地形和地层信息的图纸，是所有输入里还原度最高的一类。
基坑支护的三维图能表达出支撑层次和锚索倾角吗？
能。上传支护典型剖面图，生成的剖切三维图会按图展示围护桩或地连墙、每道内支撑的标高、锚索伸入土层的倾角和长度、冠梁腰梁和降水井，土层分界和地下水位线也会保留。专家论证会上比平面图和剖面图分开讲直观得多。
做一个场地的三维地质模型外包要多少钱？
用专业地质建模软件把一个场地的钻孔数据建成三维模型，通常按项目收费数千到数万元，周期几天到几周，多数中小项目为此不做三维汇报。AI3DTU免费注册即可试用，先拿自己的平面图和剖面图出几张看看效果；对经常做评审答辩的勘察院和岩土设计单位，成本是外包的零头。套餐与商用授权可加客服微信 AI3DTU06 咨询。
边坡治理前后对比图能做吗？
能。先上传治理前的地质剖面图生成一张带滑坡体和滑动面的三维图，再用一句话编辑「坡脚加一排抗滑桩，坡面加锚索框架梁，坡顶加截水沟」生成治理后的版本，两张图对照就是治理方案的直观说明。也可以直接上传治理措施布置图让AI按图生成。
评审会就在这两天，多久能出图？
单张图约5分钟。建议先上传工程地质平面图出一张三维块体讲场地全貌，再上传关键剖面图各出一张剖切图讲地层和治理措施，一两个小时能把评审要用的图全部备齐。每张图可以多生成几版换角度挑选，不满意改一句话重来。
