半导体晶圆制造工艺流程图与三维可视化生成
半导体行业的技术图纸门槛高、需求又密集。晶圆厂、封测厂、设备与材料商在招股路演、客户提案里要放晶圆制造流程图证明技术实力；工艺工程师给新人做光刻、刻蚀培训要画设备与制程示意；市场部要在展会展厅展示产线布局，投资者关系还要给深度报告配图。可这些图外行画不出、内行没时间画：请专业三维公司建一套晶圆厂或光刻机模型动辄上万、周期一到两周，改一版还要重新排期。工程师清楚制程原理，却卡在把它变成专业可视化这一步。AI3DTU把周期压到5分钟：用一句话描述制程或设备，选工艺流程图、工业微缩沙盘或设备拆解信息图三种模式，AI自动生成清晰专业、可用于汇报的3D效果图，还能上传参考图还原真实设备外形与产线布局。免费注册即可试用。
电子半导体行业典型工艺可视化
晶圆制造·光刻工艺
光刻是把电路图形从掩模版转印到晶圆上的核心制程，决定芯片的最小线宽。晶圆先经匀胶机旋涂一层光刻胶，前烘去除溶剂；再送入光刻机，通过掩模版与投影物镜把紫外或极紫外光曝光到胶层，把电路图形缩小投影成像；曝光后经曝光后烘烤，进显影机用显影液溶解掉可溶区域，显影出胶图形。图形随后作为后续刻蚀或离子注入的掩蔽层，完成一层后剥胶再进入下一层。整个流程是同一片晶圆在匀胶、曝光、显影设备间流转，物料为晶圆与光刻胶、能量为曝光光源，套刻精度与分辨率是制程关键，一片先进逻辑芯片要重复几十次光刻。
画一张晶圆光刻工艺流程图，展示匀胶、曝光、显影三个环节和晶圆在光刻机中的传输
刻蚀与薄膜沉积
刻蚀与沉积交替进行，逐层构建芯片的立体结构。薄膜沉积把材料成膜到晶圆表面：化学气相沉积CVD通过反应气体在晶圆表面化学反应生成介质或多晶硅膜，物理气相沉积PVD用溅射把金属原子沉积成互连层，原子层沉积ALD可逐原子层精确控制超薄膜。沉积后经光刻定义图形，再进入刻蚀：干法刻蚀在等离子体腔室内用反应离子轰击并化学反应去除未被光刻胶保护的材料，各向异性好、能刻出陡直侧壁；湿法刻蚀用化学药液选择性腐蚀。刻蚀完成后剥胶清洗。物料为晶圆与各类工艺气体、靶材、药液，通过沉积加料、刻蚀减料的循环把平面晶圆做成上百层的三维器件。
画一张半导体刻蚀与薄膜沉积工艺流程图，展示CVD、PVD、干法刻蚀腔室与晶圆流转
封装与测试
封装测试把完成前道制程的晶圆变成可用的芯片成品。晶圆先经晶圆测试CP用探针台点测每颗芯片的电性能，标记不良品；再由减薄机背面研磨到目标厚度，划片机沿切割道把晶圆切成单颗裸芯片。良品经贴片机固定到基板或引线框架上，打线机用金线或铜线把芯片焊盘与引脚键合互连（先进封装则用倒装或TSV硅通孔），再经塑封机用环氧树脂包封保护。成品经电镀、切筋成型分离出独立器件，最后进终测FT在高低温下全面测试电性能与可靠性，合格品打标包装出货。物料为晶圆、基板、键合线、塑封料，流程是切割、贴装、互连、封装、测试的串行装配。
画一张芯片封装测试工艺流程图，展示晶圆测试、划片、贴片、打线、塑封到终测的装配链

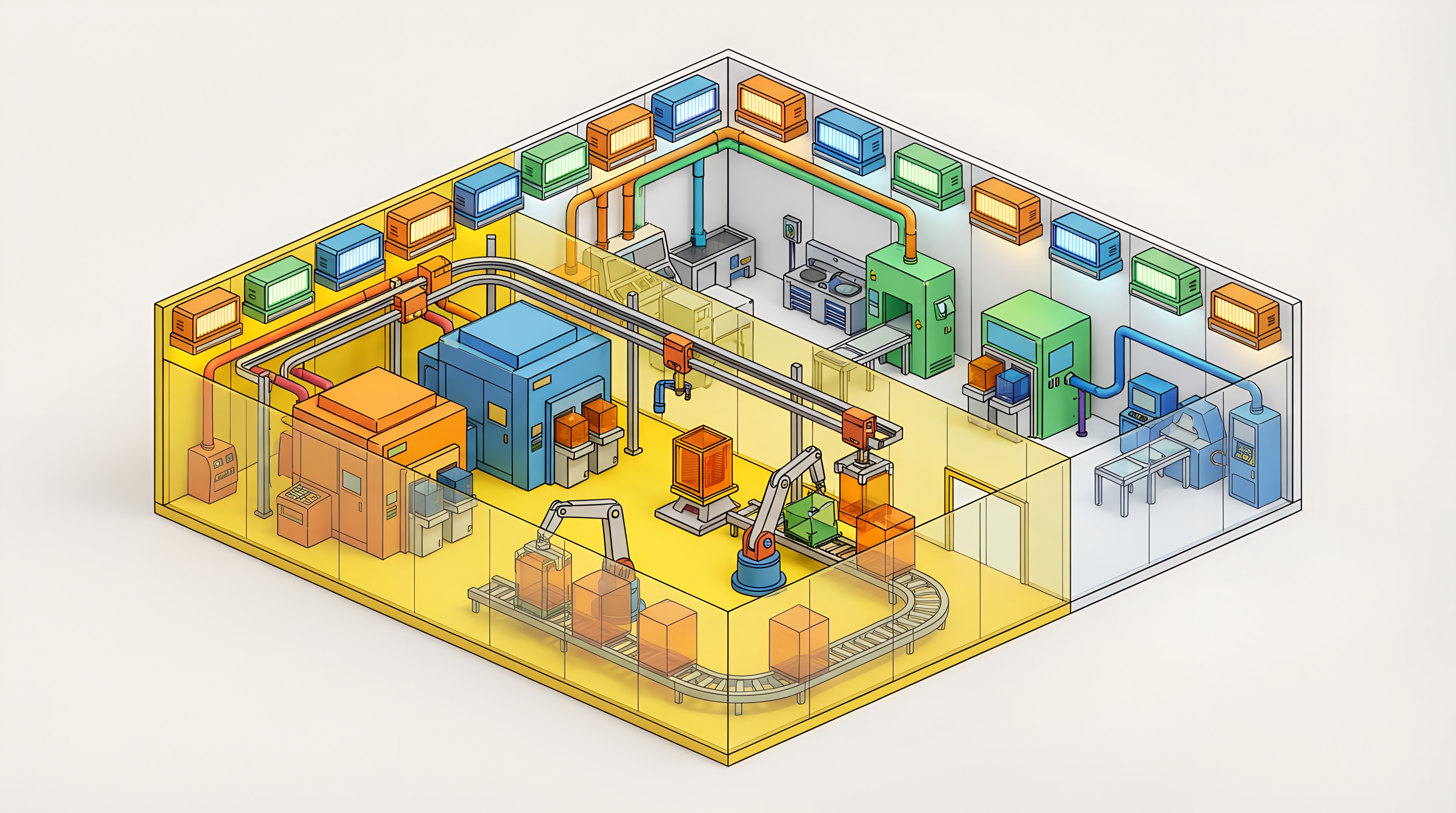

洁净室与厂务系统
半导体制造对微污染极端敏感，洁净室与厂务系统是产线的生命支持系统。洁净室通过FFU风机过滤单元把空气经高效HEPA/ULPA过滤后垂直层流送入，维持ISO 1到5级的洁净度和微正压，防止颗粒沉降到晶圆；温湿度由空调系统精密控制。厂务侧，超纯水系统把自来水经多级RO反渗透、EDI、抛光树脂处理成电阻率18.2兆欧的超纯水用于清洗；大宗气体与特气系统供应高纯氮气、氢气及各类工艺气体；废气经酸碱、有机、特气分类洗涤处理，废液经中和分流。物料为空气、超纯水、气体的持续供给与回收，任何波动都可能直接影响良率，是晶圆厂投资和运维的重头。
画一张半导体洁净室厂务系统图，展示FFU层流送风、超纯水制备与特气供应的布局
单晶硅片制备
单晶硅片是芯片的衬底原料，从多晶硅到抛光片要经过一整套精密加工。首先用直拉法（CZ法）把多晶硅料在单晶炉石英坩埚内加热熔化，籽晶接触熔体后缓慢旋转提拉，熔硅在籽晶下有序结晶生长成大直径单晶硅棒。硅棒经切断、滚圆磨外圆到标准直径并磨出定位边，再由多线切割机用金刚石线切成薄硅片。硅片依次经倒角保护边缘、研磨和化学机械抛光CMP把表面加工到原子级平整，最后清洗、检测分选。掺杂在拉晶时加入硼或磷控制导电类型。物料从多晶硅料到单晶棒再到镜面抛光片，能量核心是拉晶时的精确温控与提拉速度，晶体缺陷和平整度直接决定后道良率。
画一张单晶硅片制备流程图，展示直拉单晶炉拉晶、切片、研磨到抛光的加工链
适用场景
- 晶圆厂/封测厂招股路演与融资配图
- 工艺工程师技术培训课件
- 半导体展会展厅与产线沙盘展示
- 投资者关系与行业研报配图
- 客户技术提案与方案汇报PPT插图
三种可视化模式
- 工艺流程图：侧视/等距视角，展示设备连接与物料流动，支持上传参考图还原布局
- 工业微缩沙盘：42-45°等距俯视角，展示工厂/园区全局布局
- 设备拆解信息图：爆炸图/剖视图展示单台设备内部结构
常见问题
晶圆制造工艺流程图怎么画？
晶圆制造涉及光刻、刻蚀、沉积等几十道制程，用二维软件手画既费时又难表现设备和产线的立体感。用AI3DTU最快：注册后进工艺流程图模式，一句话描述你要展示的制程和设备，比如“晶圆光刻含匀胶、曝光、显影和光刻机传输”，约5分钟生成侧视或等距的3D效果图，清晰呈现设备连接与晶圆流转。想还原自家产线，可上传设备照片或Layout作为参考图辅助生成。
画半导体工艺流程图用什么软件？
要画工程级、含设备位号和管线的产线图，得用专业EDA或工厂设计软件，门槛高。若只是要一张专业美观、用于路演、培训、展会配图的可视化效果图，AI3DTU更合适：不用建模、不用画图，输入文字描述5分钟出图，提供工艺流程图、工业微缩沙盘、设备拆解三种视角，免费即可试用，对工艺工程师和市场人员都很友好。
半导体三维可视化外包一套多少钱？
找专业三维公司建晶圆厂或光刻机模型、做产线动画，一张静态效果图常见数千元起，一套完整动画上万到几十万，且改一版要重新排期一到两周。AI3DTU是在线SaaS，免费注册即可试用，输入描述约5分钟出图，改需求就改一句提示词重新生成，省掉高昂建模费和漫长返工，适合要频繁出图的晶圆厂、封测厂和设备材料商。
生成一张半导体工艺效果图多久能出？
从输入文字到出图大约5分钟。你把制程环节、关键设备、期望视角描述清楚，AI自动完成。相比外包一到两周的排期，这个速度让你能在路演前、客户会议前临时补图，也能多试几版提示词挑最满意的一张，对节奏快的半导体行业尤其实用。
AI3DTU生成的图能用于产线指导或工程设计吗？
不能，需要明确。AI3DTU生成的是三维可视化效果图，目的是把制程原理和设备布局表现得直观专业，适合融资路演、技术培训、展厅展示、研报和方案配图。它不是工程级的工艺流程图或产线Layout，不含精确的设备尺寸、管线位号、洁净度分区和工艺参数，不能用于产线搭建、设备安装或作为工程设计依据。实际建线请以正式工程图纸和设备厂商资料为准。
封装测试、洁净室这些系统也能生成吗？
可以。AI3DTU覆盖半导体主流环节，包括晶圆光刻、刻蚀沉积、封装测试、洁净室厂务系统、单晶硅片制备等。你只要描述设备构成和流程，比如“洁净室含FFU层流送风、超纯水系统和特气柜”，AI就能生成对应3D效果图。想展示整座晶圆厂或产线的全局布局，可选工业微缩沙盘模式，以42到45度等距俯视呈现厂区全貌，很适合展厅和融资展示。
设备拆解图或剖视图能生成吗？
能。AI3DTU有专门的设备拆解信息图模式，可以生成爆炸图或剖视图，把光刻机、刻蚀腔室、单晶炉这类设备的内部结构和部件关系展现出来，很适合做技术培训、产品介绍和原理讲解。你在提示词里说明要拆解的设备和想突出的部件，AI就能生成对应的拆解视角。第一版不理想可以调整描述再生成，或加客服微信AI3DTU06咨询用法。
