钢铁冶金全流程3D可视化，AI一句话生成
钢铁厂是典型的长流程工业，从矿粉到钢卷要经过烧结、炼铁、炼钢、连铸、轧钢五大工序，把这条线画明白是很多人的刚需：冶金设计院投标要给业主展示工艺方案，钢厂安环部门做培训要让新员工和承包商认识产线，办公室做企业宣传、智能制造申报都需要一张体面的全流程图。传统办法要么是CAD平面图和网上下载的老照片，外行看不懂、内行看不上；要么外包三维建模，一条产线场景数千到数万元、周期一到两周，赶投标节点等不起，改版还要追加费用。AI3DTU把这件事变成5分钟：在输入框描述工序和主要设备，AI直接生成3D可视化效果图。工艺流程图模式以侧视或等距视角画出高炉、转炉、连铸机的设备连接与物料流向；工业微缩沙盘模式以42-45°俯视展示从原料场到成品库的全厂布局；设备拆解模式输出高炉、转炉的爆炸图与剖视图。支持上传厂区照片或总图作参考还原真实布局。免费注册即可试用，客服微信 AI3DTU06。
钢铁冶金行业典型工艺可视化
烧结球团
烧结和球团为高炉制备'精料'。烧结流程：铁矿粉、熔剂（石灰石、生石灰）和燃料（焦粉）按配比经配料室计量，进入混合机加水混匀制粒，布料到烧结机台车上，经点火炉点火后台车连续前行，抽风系统使燃烧层自上而下推进，矿粉在1300℃左右局部熔融黏结成块；烧结饼经破碎、环冷机冷却和筛分后，成品烧结矿送高炉，返矿回配料。球团流程：细磨精矿粉加膨润土在造球盘上滚动成生球，经链篦机干燥预热、回转窑高温焙烧固结，环冷机冷却后得到强度高、粒度均匀的氧化球团。长长的烧结机台车线是原料厂区最醒目的设备。
生成钢铁厂烧结车间3D工艺流程图，等距视角，展示配料室、混合机、烧结机台车、点火炉、环冷机和筛分系统，标出混合料到成品烧结矿的流向
高炉炼铁
高炉是钢铁流程的心脏，本质是一座巨型逆流反应器。烧结矿、球团矿与焦炭按批次经上料系统和无料钟炉顶装入炉内；热风炉将鼓风加热到1200℃左右，经热风围管从风口鼓入，焦炭在风口前燃烧产生高温和CO煤气；炉料在下降过程中被上升煤气逐级加热、还原，经软熔带熔化，铁水和炉渣滴落汇聚于炉缸。出铁口定期开口出铁，渣铁经主沟撇渣器分离，铁水由鱼雷罐车运往炼钢，炉渣水淬成水渣外售作水泥原料。炉顶煤气经重力除尘器和布袋精除尘后并入煤气管网。高炉本体加三至四座热风炉的群像，是最具钢铁工业象征性的画面。

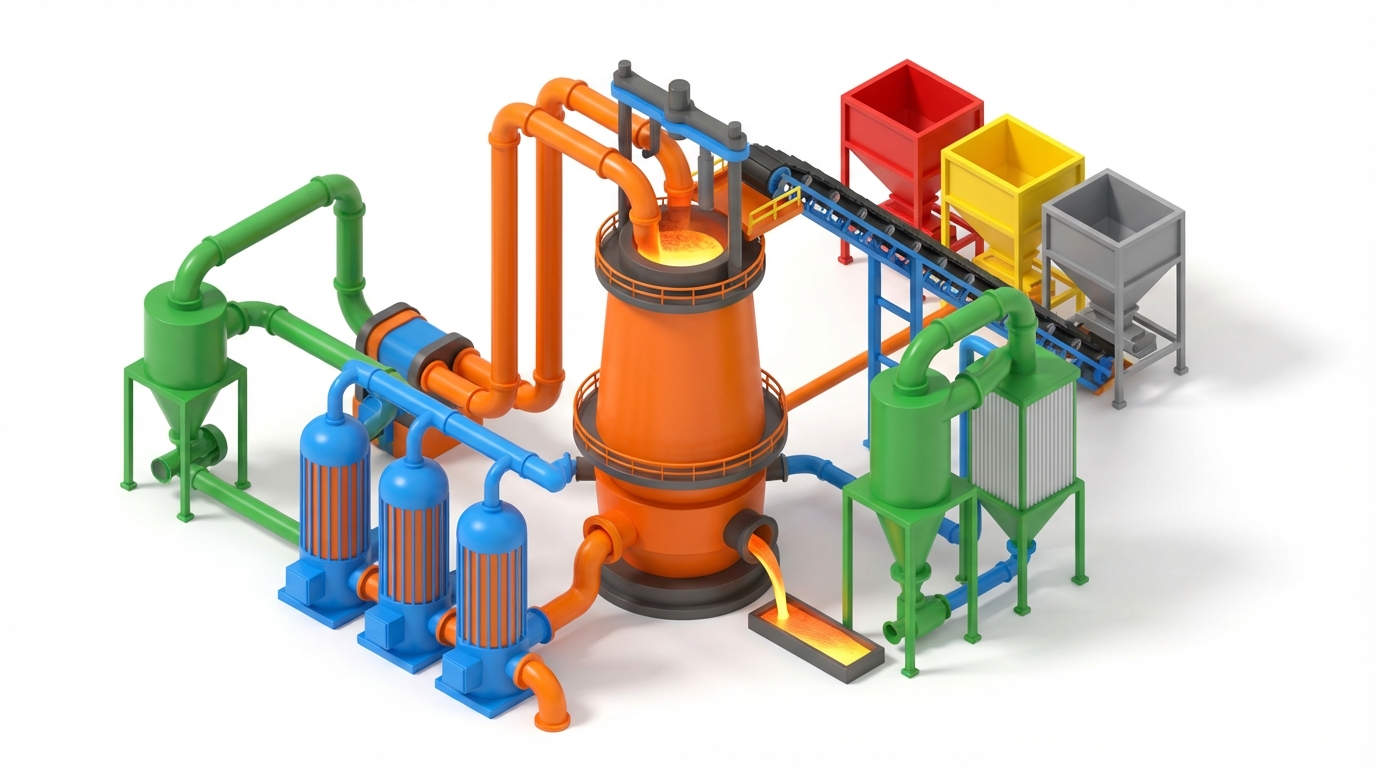

生成高炉炼铁装置3D可视化图，侧视角度，展示高炉本体、三座热风炉、上料皮带、炉顶煤气除尘器和出铁场，标出炉料、热风、铁水和煤气流向
转炉炼钢
转炉把铁水变成钢水，核心是吹氧氧化。高炉铁水先在铁水预处理站脱硫，随后兑入转炉并加入约一至两成废钢；氧枪从炉口垂直插入顶吹高纯氧气，碳、硅、锰、磷被迅速氧化，熔池温度升至1600℃以上，同时加石灰、白云石造碱性渣脱磷；一炉钢的吹炼仅需十几分钟，副枪在线测温取样指导终点控制。出钢时钢水经出钢口注入钢包并加合金脱氧合金化，炉渣单独倒出。转炉烟气经OG系统净化并回收煤气与蒸汽。钢水随后送LF钢包精炼炉调温调成分，需要时经RH真空精炼脱气，再送连铸。转炉倾动吹炼、钢花四溅的场景是炼钢车间的视觉中心。
生成转炉炼钢车间3D工艺流程图，等距视角，包含铁水预处理站、转炉、氧枪、LF精炼炉和RH真空精炼装置，标出铁水兑入到钢水出钢的流程
连铸
连铸把钢水直接凝固成坯，取代了模铸开坯的老路线。钢包吊上钢包回转台，通过长水口把钢水注入中间包；中间包起稳流、分流和保护浇注作用，钢水经浸入式水口流入结晶器。水冷铜壁结晶器是连铸的'心脏'，钢水在其中形成数十毫米厚的初生坯壳，结晶器振动装置防止坯壳与铜壁粘结；带液芯的铸坯被拉矫机以稳定拉速连续拉出，进入二冷区由成排喷嘴喷水强化冷却直至完全凝固，经矫直后由火焰切割机切成定尺板坯或方坯，下线送轧钢或热送直轧。弧形的扇形段辊列与通红的铸坯，是三维图里最能体现连铸特征的元素。
生成板坯连铸机3D工艺流程图，侧视剖视角度，展示钢包回转台、中间包、结晶器、弧形二冷扇形段、拉矫机和火焰切割机，标出钢水到板坯的流向
热轧
热轧把连铸板坯轧成热轧卷板。板坯先进入步进式加热炉加热到1200℃左右并均热，出炉后经高压水除鳞箱去除表面氧化铁皮；粗轧机经数道次往复轧制把板坯压薄成中间坯，随后飞剪切除温度偏低的头尾；中间坯进入由六到七个机架组成的精轧机组连轧，各机架间以活套控制张力，把厚度精确轧到目标值；轧后带钢经层流冷却区上下喷水按设定冷却路径降温，控制卷取温度以获得目标组织性能，最后由卷取机卷成钢卷，打捆称重入库。加热炉、轰鸣的轧机线与通红带钢一气呵成，是最适合做产线侧视流程图的工序。
生成热轧带钢产线3D工艺流程图，侧视角度，依次展示步进式加热炉、除鳞箱、粗轧机、飞剪、七机架精轧机组、层流冷却和卷取机，标出板坯到钢卷的流向
适用场景
- 冶金工程投标技术方案与可研报告配图
- 钢厂安全培训与新员工产线认知课件
- 企业展厅、开放日的钢铁全流程沙盘展示
- 智能制造、超低排放改造申报材料配图
- 公众号、短视频的炼铁炼钢科普配图
三种可视化模式
- 工艺流程图：侧视/等距视角，展示设备连接与物料流动，支持上传参考图还原布局
- 工业微缩沙盘：42-45°等距俯视角，展示工厂/园区全局布局
- 设备拆解信息图：爆炸图/剖视图展示单台设备内部结构
常见问题
炼钢工艺流程图怎么画？想要立体的不要平面框图。
在AI3DTU里一句话就能出立体图：描述'转炉炼钢车间，含铁水预处理站、转炉、氧枪、LF精炼炉和RH真空精炼装置'，选择工艺流程图模式，约5分钟生成一张侧视或等距视角的3D可视化效果图，设备造型和钢水流向直观清楚。要画'铁矿石到钢卷'的全流程，可以按烧结、高炉、转炉、连铸、热轧分别出图，或用微缩沙盘模式一张图展示全厂布局。不需要任何建模基础。
画钢厂三维效果图用什么软件？和外包三维建模比怎么样？
外包动画公司做钢厂三维场景的行情是：单工序场景数千元起，全流程或带漫游动画的项目上万元，周期一到两周，改布局改设备还要追加时间费用。AI3DTU用AI生成，输入文字描述约5分钟出图，不满意换个说法重新生成，成本和周期都是外包的零头。要做宣传片级动画时外包仍然需要，但投标配图、培训课件、申报材料这类高频场景，AI生成的效率优势是碾压性的。
AI生成的钢铁流程图能用于生产指导吗？
不能，请明确它的定位：AI3DTU生成的是3D可视化效果图，价值在于让评审专家、新员工、参观者快速看懂工艺和产线，适合投标方案、培训课件、展会展示和科普宣传。它不是工程设计图纸，没有准确的设备规格、工艺参数和安全联锁信息，不能作为设计文件，更不能直接指导炼钢、连铸等生产操作——终点碳温、拉速配水这些必须依据正式工艺规程。设计归专业软件，讲解展示交给AI3DTU。
钢铁产线三维可视化多少钱？
外包市场上一个工序级三维场景通常数千元起步，全流程钢厂场景或带动画的宣传项目普遍过万，改版另计。AI3DTU免费注册即可试用，先生成几张高炉、转炉的图验证效果，前期投入为零。对经常投标的冶金设计院和需要持续产出培训、宣传、申报素材的钢铁企业来说，一年可省下多轮外包费用。具体套餐和商用授权可加客服微信 AI3DTU06 咨询。
多久能生成？下周开评审会来得及准备配图吗？
来得及。单张图从输入描述到生成约5分钟，烧结、高炉、转炉、连铸、热轧五大工序各出一张，加上一张全厂沙盘俯视图，一个上午就能把整套汇报配图做完。每个工序还可以换视角多生成几版挑最好的。这种节奏在外包模式下无法想象——外包一到两周的周期，往往需求还没排上队评审会就开完了。
能按我们厂的实际产线布局出图吗？
可以。AI3DTU支持上传参考图：把厂区航拍照片、车间现场照片或总平面布置图传上去，AI会参照其中高炉、炼钢、轧线的相对位置生成3D效果图，成图更贴近你们厂的真实面貌，用于开放日、展厅和宣传材料辨识度很高。要说明的是：还原的是布局与观感，不是测绘级建模，不能替代数字孪生系统做工程分析，用于展示传播是它的主场。
培训时想讲高炉内部结构，能生成剖视图吗？
能。用设备拆解信息图模式，描述'高炉本体剖视图，展示炉喉、炉身、炉腰、炉腹、炉缸分区和风口、出铁口位置'，即可生成剖切式三维图，把炉内自上而下的结构层次画出来，配合讲解炉料下降和煤气上升的逆流过程，比平面示意图直观得多。转炉、结晶器等设备同样可以出爆炸图或剖视图。另有长文档转PPT（Beta）功能，可把培训讲义直接转成带配图的课件。
