石油炼化装置3D可视化，一句话5分钟出图
炼油厂是流程工业里最需要'把工艺画明白'的地方：设计院投标要给业主看装置三维方案，炼厂HSE部门做安全培训要让承包商看懂装置区，办公室写年报、公众号做科普都缺一张拿得出手的装置图。传统方案两极分化——CAD和Visio画的PFD只有工艺员看得懂；请三维动画公司做效果图和漫游动画，一套装置数千到数万元、周期一到两周，赶投标根本等不起，改一版布局又是新一轮费用。AI3DTU把这件事压缩到5分钟：在输入框里描述装置名称和主要设备，AI自动生成3D可视化效果图。工艺流程图模式用侧视或等距视角把常减压、催化、加氢的塔器和物料流向画清楚；工业微缩沙盘模式以42-45°俯视展示全厂布局，很适合做炼厂全景；设备拆解模式输出反应器、加热炉的爆炸图和剖视图。支持上传装置照片或总图作参考，还原你自己炼厂的布局。免费注册即可试用，客服微信 AI3DTU06。
石油炼化行业典型工艺可视化
常减压蒸馏
常减压是炼厂的'龙头'一次加工装置。原油先经电脱盐罐脱除盐和水，经换热网络回收热量后由常压加热炉加热至360-370℃进入常压塔，按沸点从上到下切割出石脑油、煤油、柴油和常压蜡油等侧线馏分，侧线经汽提塔调整闪点。常压塔底渣油再经减压加热炉升温后进入减压塔，塔顶抽真空系统维持高真空，使重馏分在较低温度下汽化避免裂解，拔出减压蜡油作为催化裂化、加氢裂化的原料，塔底减压渣油送焦化、沥青或渣油加氢。高大的常压塔、粗壮的减压塔加两座加热炉，是炼厂最具标志性的天际线。

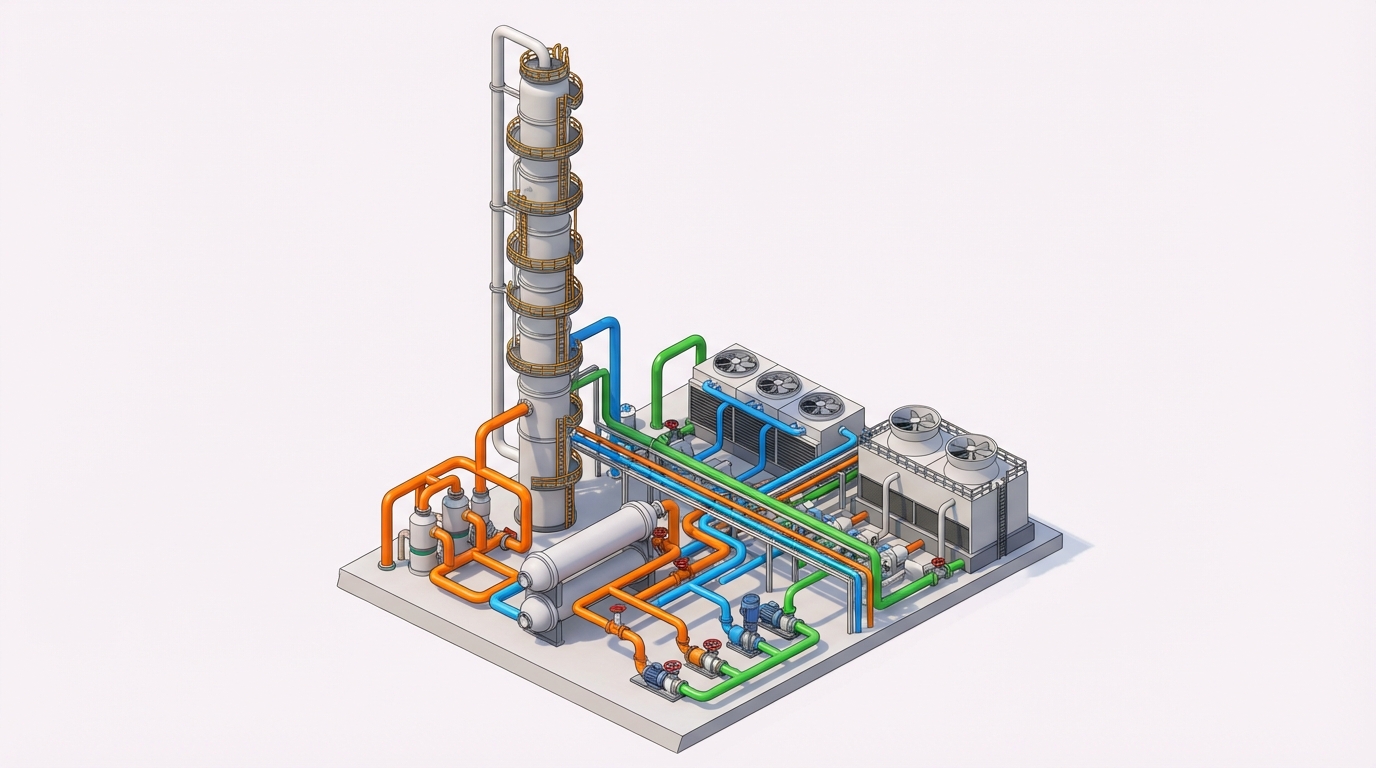

生成炼油厂常减压蒸馏装置3D工艺流程图，侧视角度，包含电脱盐罐、常压加热炉、常压塔、减压加热炉和减压塔，标出原油进料和各侧线馏分流向
催化裂化
催化裂化（FCC）是重油轻质化的主力装置。减压蜡油或掺渣原料在提升管反应器底部与来自再生器的约700℃高温催化剂接触，瞬间汽化并在约500℃下发生裂化，油气携带催化剂沿提升管上行仅数秒即完成反应。反应油气与催化剂在沉降器内经旋风分离器分开，结焦的待生催化剂经汽提段脱除油气后进入再生器，主风机送风烧焦恢复活性并放出热量，形成反应-再生热平衡；再生烟气可经烟气轮机回收能量。反应油气进入分馏塔切割为汽油、柴油、油浆和富气，富气经吸收稳定系统分出干气与液化气。两器（沉降器与再生器）并立的造型极具辨识度。
生成催化裂化装置3D流程图，等距视角，突出提升管反应器、沉降器和再生器两器结构，配分馏塔和吸收稳定系统，标出催化剂循环和油气流向
加氢裂化
加氢裂化在高压临氢环境（通常10-17MPa）下把蜡油等重馏分转化为优质轻油。原料油与氢气混合后经高压换热器和加热炉升温，先进入精制反应器脱硫、脱氮并饱和烯烃，再进入裂化反应器，在双功能催化剂上发生加氢裂化与异构化；反应器床层间注入冷氢控制温升。反应产物经高压换热、空冷后进入高压分离器分出循环氢，循环氢经循环氢压缩机升压返回系统，新氢由新氢压缩机补入；液相经低压分离器减压后进入分馏塔，切割出轻石脑油、重石脑油、航煤、柴油和尾油。厚壁反应器与高压换热器群是画三维图时最有工业感的元素。
生成加氢裂化装置3D工艺流程图，侧视图，包含加热炉、精制反应器、裂化反应器、高低压分离器、循环氢压缩机和分馏塔，标出氢气循环回路
催化重整
催化重整把石脑油变成高辛烷值汽油组分和芳烃，并副产宝贵的氢气。石脑油先经预加氢精制脱除硫、氮等毒物，精制油与循环氢混合后进入重整反应区：连续重整（CCR）通常采用四台反应器与四合一加热炉串联，因重整以吸热反应为主，物料每经过一台反应器降温后都要回炉复热再进下一台。在铂系催化剂上，环烷烃脱氢、烷烃环化脱氢生成芳烃。积炭的催化剂沿反应器连续下移，由再生器烧焦、氯化更新后返回顶部循环使用。反应产物经分离出富氢气体，液相入稳定塔脱去轻组分，得到稳定重整生成油。四反应器叠置塔架是重整装置的视觉标志。
生成连续重整装置3D流程图，等距视角，展示四台叠置的重整反应器、四合一加热炉、催化剂再生器和稳定塔，标出物料在反应器与加热炉之间的往返流向
硫磺回收
硫磺回收装置把炼厂各装置脱硫产生的酸性气变成硫磺产品，是环保达标的关键一环。主流为克劳斯（Claus）工艺：酸性气进入燃烧炉，约三分之一的硫化氢在高温下燃烧为二氧化硫，炉内高温段即完成部分硫转化，热量由废热锅炉回收；随后过程气进入两到三级催化转化器，硫化氢与二氧化硫在催化剂上反应生成单质硫，每级转化后经硫冷凝器把液硫冷凝分出，汇入液硫池脱气成型。克劳斯尾气再经加氢还原-胺液吸收（SCOT类）处理，把残余硫化物回收后送焚烧炉焚烧达标排放。燃烧炉、成排转化器与液硫池的组合在三维图中层次分明。
生成硫磺回收装置3D工艺流程图，侧视角度，包含酸性气燃烧炉、废热锅炉、三级催化转化器、硫冷凝器、液硫池和尾气处理焚烧炉，标出过程气流向
适用场景
- 炼化工程投标技术方案与可研报告配图
- 炼厂HSE安全培训与承包商入厂教育课件
- 企业展厅、开放日的炼厂全景沙盘展示
- 公众号、短视频的炼油科普配图
- 装置技改汇报与技术交流PPT示意图
三种可视化模式
- 工艺流程图：侧视/等距视角，展示设备连接与物料流动，支持上传参考图还原布局
- 工业微缩沙盘：42-45°等距俯视角，展示工厂/园区全局布局
- 设备拆解信息图：爆炸图/剖视图展示单台设备内部结构
常见问题
炼油工艺流程图怎么画？工艺员不会三维软件怎么办？
用AI3DTU不需要会任何三维软件。注册后在输入框描述装置，例如'常减压蒸馏装置，含电脱盐罐、常压加热炉、常压塔、减压塔'，选择工艺流程图模式，约5分钟生成一张侧视或等距视角的3D可视化效果图，塔器造型和物料流向清晰直观。想画全厂就切换到工业微缩沙盘模式，以42-45°俯视展示装置区布局。会写工艺描述就会用，比学一套建模软件快得多。
画炼厂三维效果图用什么软件？和找动画公司外包比呢？
外包给三维动画公司做炼化装置效果图，行情通常是单装置数千元起、复杂全厂场景上万元，周期一到两周，中途改布局还要追加时间和费用——赶投标经常等不起。AI3DTU是AI生成路线：文字描述约5分钟出图，改需求就是改一句话重新生成，费用和周期都是外包的零头。需要影视级漫游动画时外包仍不可替代，但标书配图、培训课件、汇报PPT这类高频场景，AI生成的性价比压倒性占优。
AI生成的炼化流程图能用于生产指导吗？能替代PFD/P&ID吗？
不能。AI3DTU生成的是3D可视化效果图，作用是让评标专家、新员工、参观者快速看懂装置和流程，适合投标配图、培训课件、展会展示和科普宣传。它不是工程级PFD或P&ID，没有准确的操作参数、阀门位号和仪表回路，不能作为设计文件交付，更不能直接指导开停工和生产操作。工程设计请继续用专业软件，AI3DTU负责的是'讲清楚、看得懂'的那部分。
炼化装置三维可视化多少钱？
参考市场行情：外包一套装置级三维建模渲染数千元起步，全厂级场景或带动画的项目普遍过万，且改版另计费。AI3DTU免费注册即可试用，先出几张图验证效果，再决定是否长期使用，前期投入为零。对经常投标的设计院和需要持续产出宣传、培训素材的炼化企业来说，一年能省下多轮外包费用。套餐详情和商用授权可加客服微信 AI3DTU06 咨询。
多久能生成？明天交标书今晚做图来得及吗？
单张图从输入描述到生成约5分钟，完全来得及。建议的做法是：把标书里涉及的每套装置各写一句描述，逐个生成；同一装置可以换视角多出几版（侧视流程图、等距视角、45°沙盘俯视），挑观感最好的放进方案。哪怕五套装置各出三版，总共也就一小时左右——这在外包模式下连需求沟通会都还没开完。
能按我们炼厂的实际布局出图吗？
可以。AI3DTU支持上传参考图：把装置区照片、无人机航拍或总平面布置图上传，AI会参照其中的设备布局关系生成3D效果图，成图更贴近你们厂的真实面貌，用于开放日展示、企业宣传时辨识度很高。需要说明：这是布局与观感层面的还原，不是测绘级数字孪生，塔器尺寸和管线走向做不到毫米精度，用于展示传播完全够用，用于工程校核则不行。
除了单套装置，能画整个炼厂的全景图吗？
能。用工业微缩沙盘模式，以42-45°等距俯视展示全厂布局：常减压、催化、加氢、重整、硫磺回收各装置区，加上罐区、码头、办公区，在一张图里交代清楚空间关系，很适合园区招商手册、展厅大屏和企业官网首图。描述时把各装置区和相对位置写出来，或直接上传总平面图作参考，效果更贴近实际。另有设备拆解信息图模式，可为培训课件生成加热炉、反应器的剖视图。
