除尘器工作原理与选型：旋风、布袋、电除尘、湿式洗涤怎么选
发布于 2026-10-03｜相关行业：化工
除尘的全部问题，都藏在粒径里

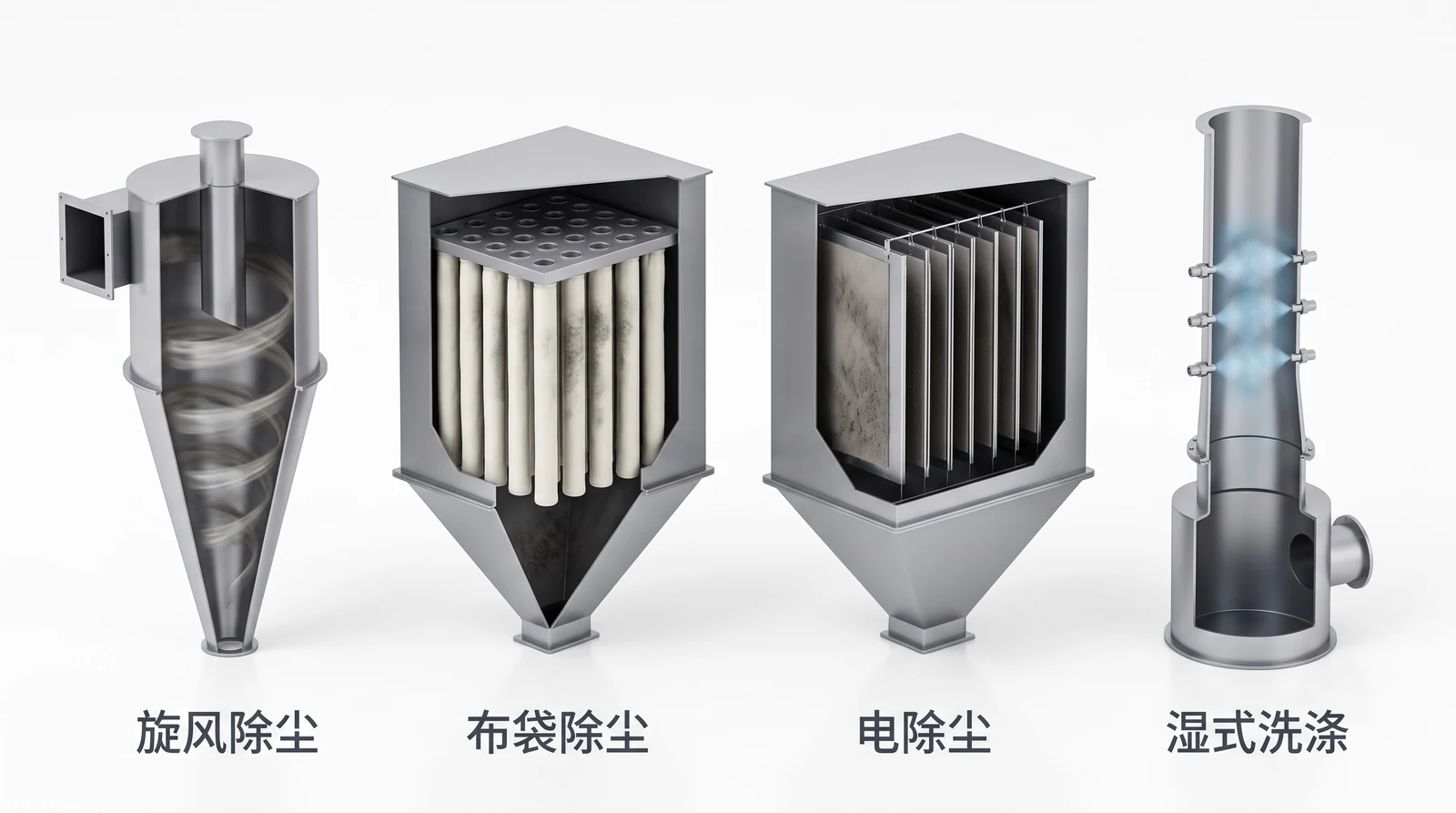

把固体从气里拿出来，方法看起来五花八门——旋风、布袋、电除尘、水洗。但选哪一种，几乎是粒径一个人说了算。
原因是这四种设备靠的机理完全不同，而每种机理对粒径的敏感程度差得很远：
- 重力和惯性（沉降室、旋风）：作用力正比于颗粒质量，也就是正比于粒径的三次方。颗粒一小，力就断崖式下降
- 拦截和筛滤（布袋）：靠滤饼把颗粒挡住，对粒径不那么敏感，亚微米也能拦
- 静电力（电除尘）：靠给颗粒荷电再吸到极板上，亚微米段荷电效率下降，是它最吃力的一段
- 惯性碰撞 + 捕集（湿式洗涤）：用水滴去撞颗粒，靠增加相对速度换效率，代价是能耗
所以现场看到的除尘系统几乎都是串联的：前面一级拿大头，后面一级压排放。下面按这个顺序拆。
重力沉降为什么只能拿大颗粒
最朴素的办法是让气体走慢一点，让颗粒自己沉下去。这条路的极限可以直接算。

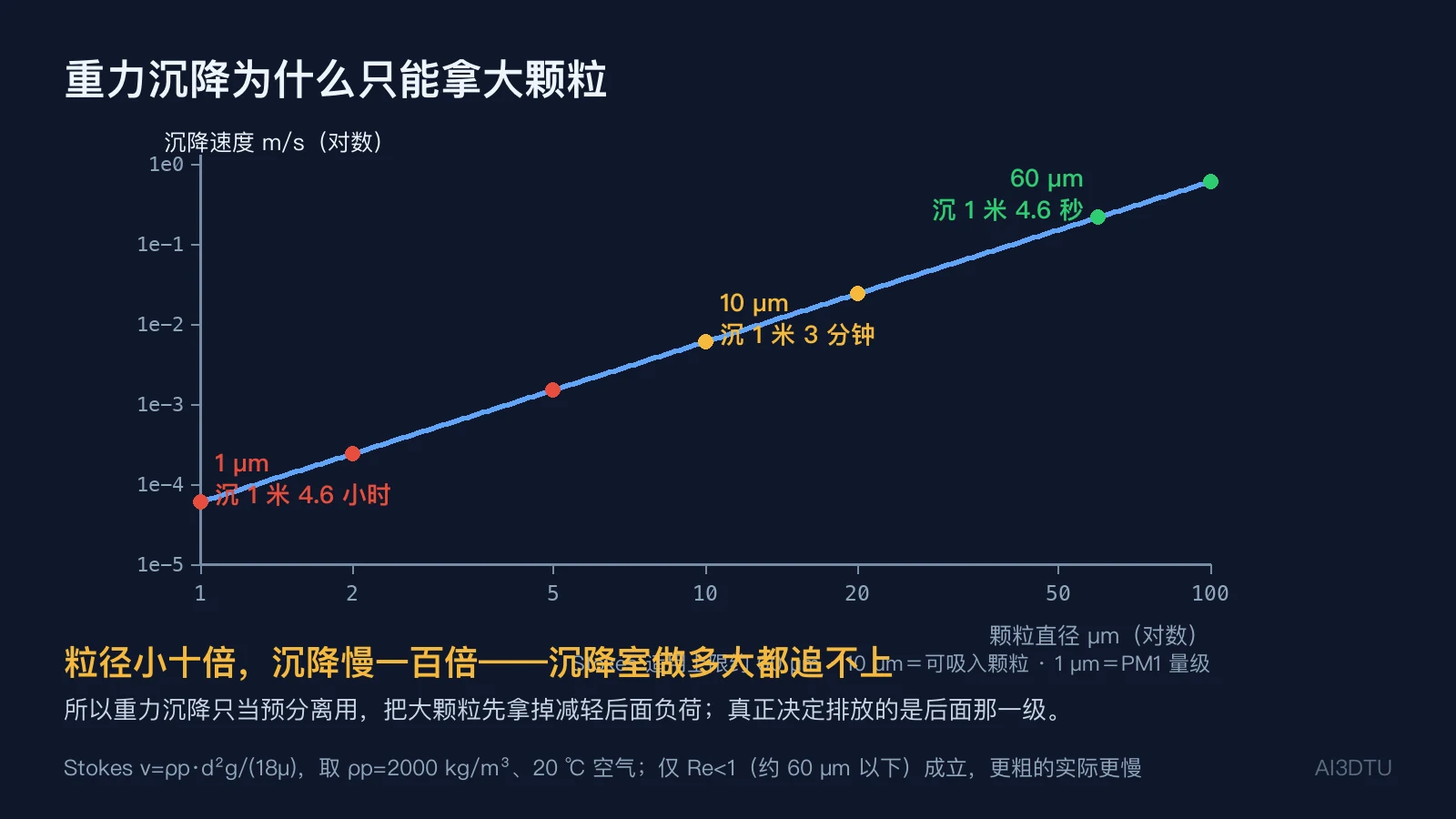

Stokes 沉降末速度 v = ρp·d²·g/(18μ)——速度按粒径的平方走。取常见工业粉尘密度 2000 kg/m³、常温空气：
- 60 μm：0.22 m/s，沉 1 米约 4.6 秒
- 10 μm：6.0 mm/s，沉 1 米要 约 3 分钟
- 1 μm：0.06 mm/s，沉 1 米要 4.6 小时
粒径小十倍，沉降慢一百倍。要让 10 μm 的颗粒在沉降室里沉下来，气体得在里面待几分钟——按常规风量算，那个箱子会大到没法建。
（顺带一个容易被忽略的边界：Stokes 公式只在雷诺数小于 1 时成立，对这个密度大约对应 60 μm 以下。再粗的颗粒周围已经出现绕流分离，实际沉降速度比公式算出来的慢——100 μm 按 Stokes 算是 0.60 m/s，考虑阻力修正后只有约 0.46 m/s。）
所以重力沉降室只当预分离用：把大颗粒先拿掉减轻后面的负荷、保护后一级设备。真正决定排放的从来不是它。
旋风分离器：把重力换成离心力
既然重力太弱，那就换个更大的力。旋风分离器做的就是这件事：让气流高速旋转，用离心力代替重力——离心加速度可以是重力加速度的几十上百倍。

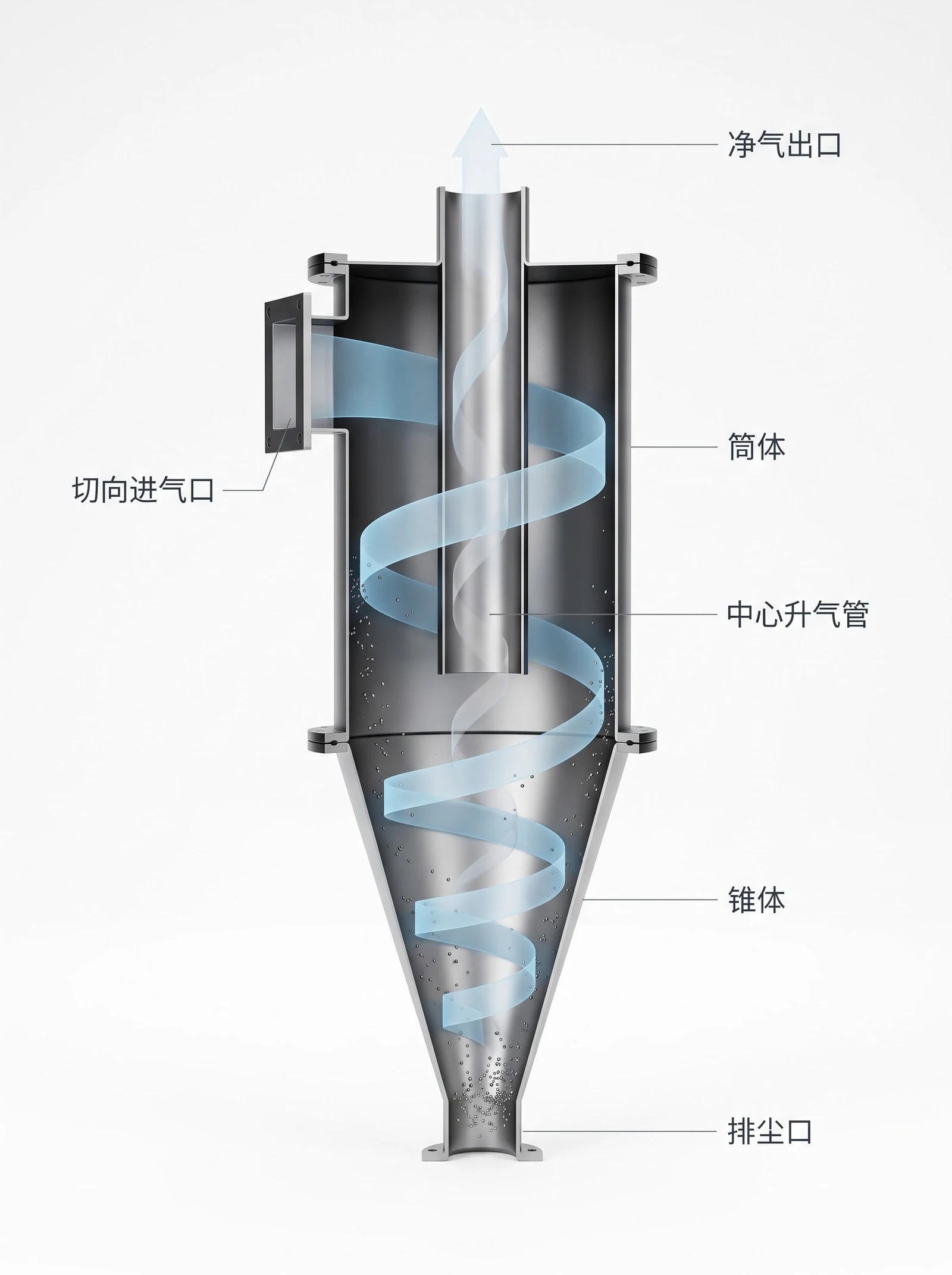

结构其实很简单：含尘气体从切向进气口贴着筒壁冲进来（不是对着圆心，这一点很关键），被迫沿筒壁螺旋向下；颗粒被甩到壁上、沿壁滑落进锥体，从排尘口排出。气流到锥体下部收窄后转向，从中心螺旋向上，经中心升气管排走。
中心升气管为什么要向下伸进筒体一段？因为如果它齐平在顶盖上，刚从切向进气口冲进来的含尘气流会直接抄近路溜进出口——"短路"。让它探下去一段，等于强迫气流至少完整旋转一圈才有机会向上。
这也解释了旋风为什么怕漏风：排尘口一旦漏进空气，锥底的上升气流会把已经落下去的灰重新卷起来，效率立刻掉。所以排尘口必须做气密（锁气器、双翻板阀），不能敞着。

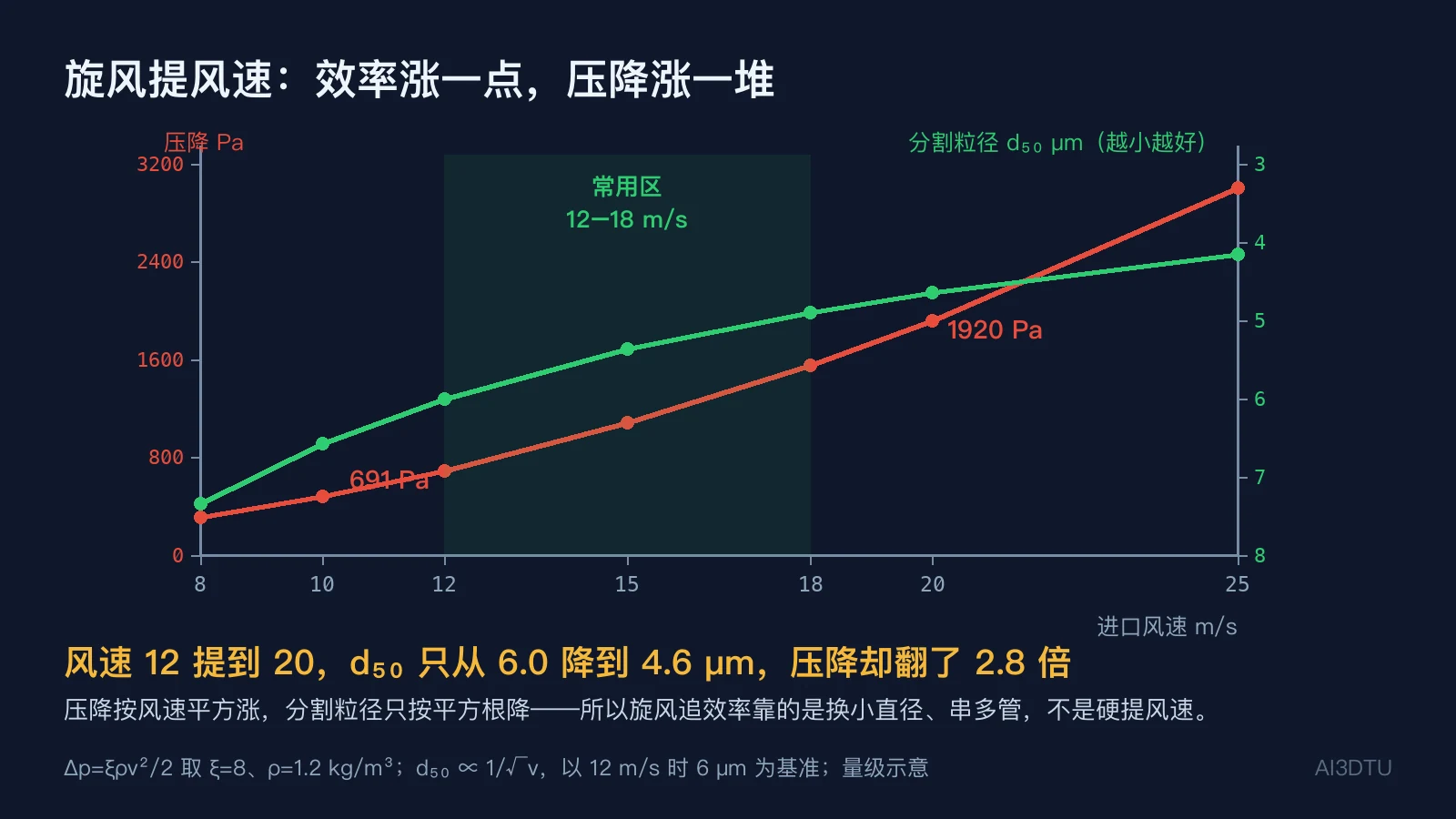

旋风提风速：效率涨一点，压降涨一堆
既然靠离心力，那把进口风速提高不就更有效？这是最常见的误解。
两笔账要一起算：
- 压降 Δp ∝ 风速的平方
- 分割粒径 d₅₀ ∝ 1/√风速（d₅₀ 是效率降到 50% 的粒径，越小越好）
把进口风速从 12 m/s 提到 20 m/s：d₅₀ 只从约 6.0 μm 降到 4.6 μm，压降却从约 690 Pa 涨到 1920 Pa，翻了近三倍。
多花的那三倍风机电费，换来的分离能力提升很有限。所以旋风追效率靠的不是硬提风速，而是换小直径（离心力 ∝ v²/R，直径越小离心力越大）——工业上常见的做法是把一个大旋风换成一组小直径旋风并联，叫多管旋风。
进口风速的常用区间是 12–18 m/s。再低离心力不够，再高压降不划算，而且磨损会急剧加重。

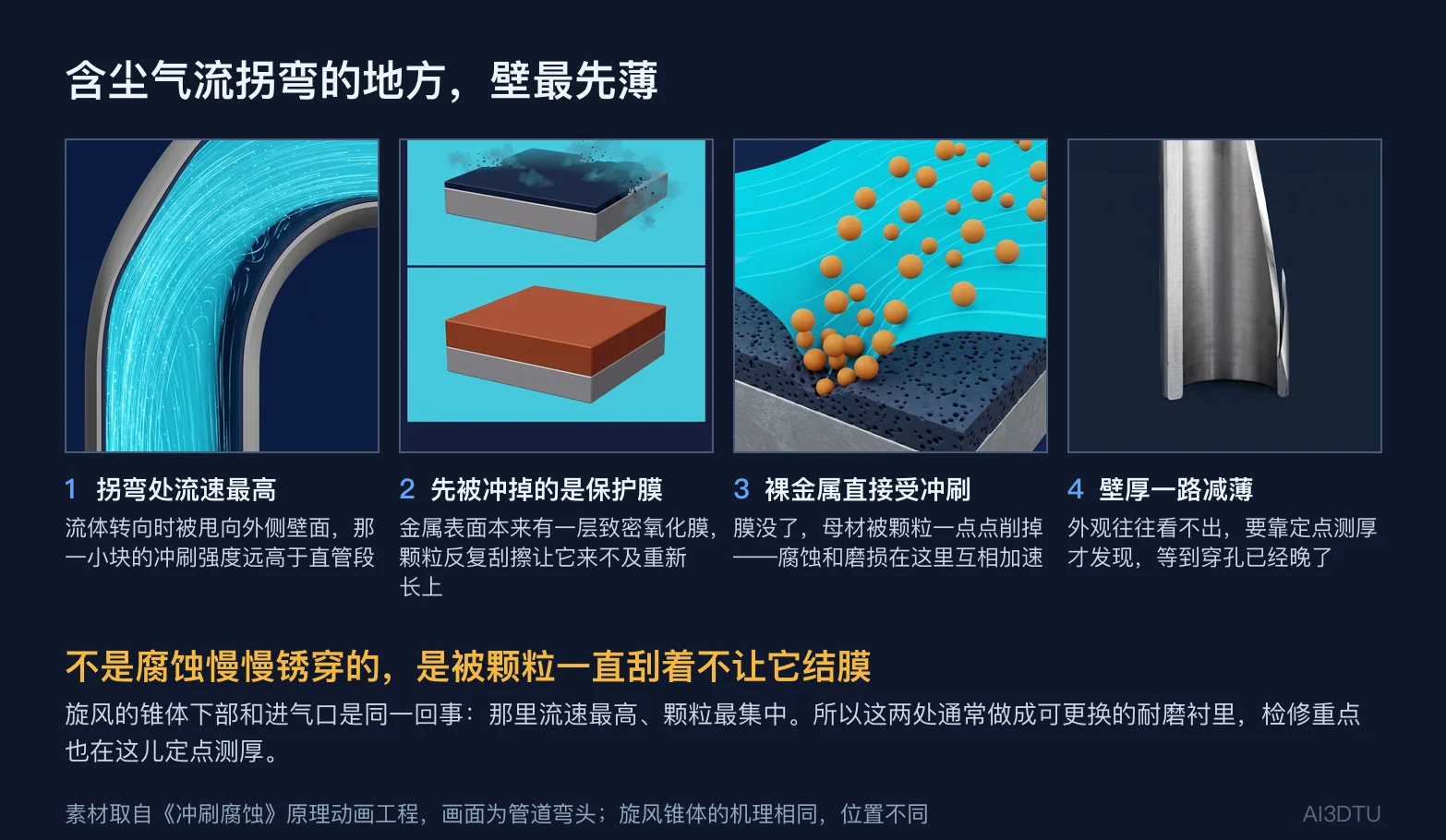

含尘气流拐弯的地方，壁最先薄
旋风最大的维护问题不是效率，是磨损。
含尘气流转向时，颗粒因为惯性大被甩向外侧壁面，那一小块的冲刷强度远高于其他地方。金属表面本来有一层致密氧化膜起保护作用，但颗粒反复刮擦让它来不及重新长上——裸金属直接受冲刷，腐蚀和磨损互相加速。
危险之处在于它看不出来：外观完好，壁厚已经一路减薄，等到穿孔就晚了。
旋风上最容易磨穿的是锥体下部（流速最高、颗粒最集中）和进气口。所以这两处通常做成可更换的耐磨衬里，检修的重点也是在这些位置定点测厚。
同样的道理适用于所有含尘管路：弯头永远比直管段先坏。
布袋除尘：真正干活的不是布，是灰
旋风到 5 微米左右就开始力不从心，再往下必须换机理。布袋除尘是目前应用最广的高效除尘方式。
一个反直觉的事实：滤袋本身的孔比大部分粉尘颗粒还大。新滤袋刚投用时除尘效率并不高。
真正起作用的是附着在滤袋表面的那层粉尘（滤饼）——颗粒之间的空隙比布孔细得多，靠它才能拦下亚微米的颗粒。所以布袋除尘器有个特点：运行一段时间后效率反而更好。
这就带来了核心矛盾：灰积得越厚，效率越高，但阻力也越大。所以要定期清灰，而清灰又不能太干净——把滤饼全打掉，效率会掉回去。

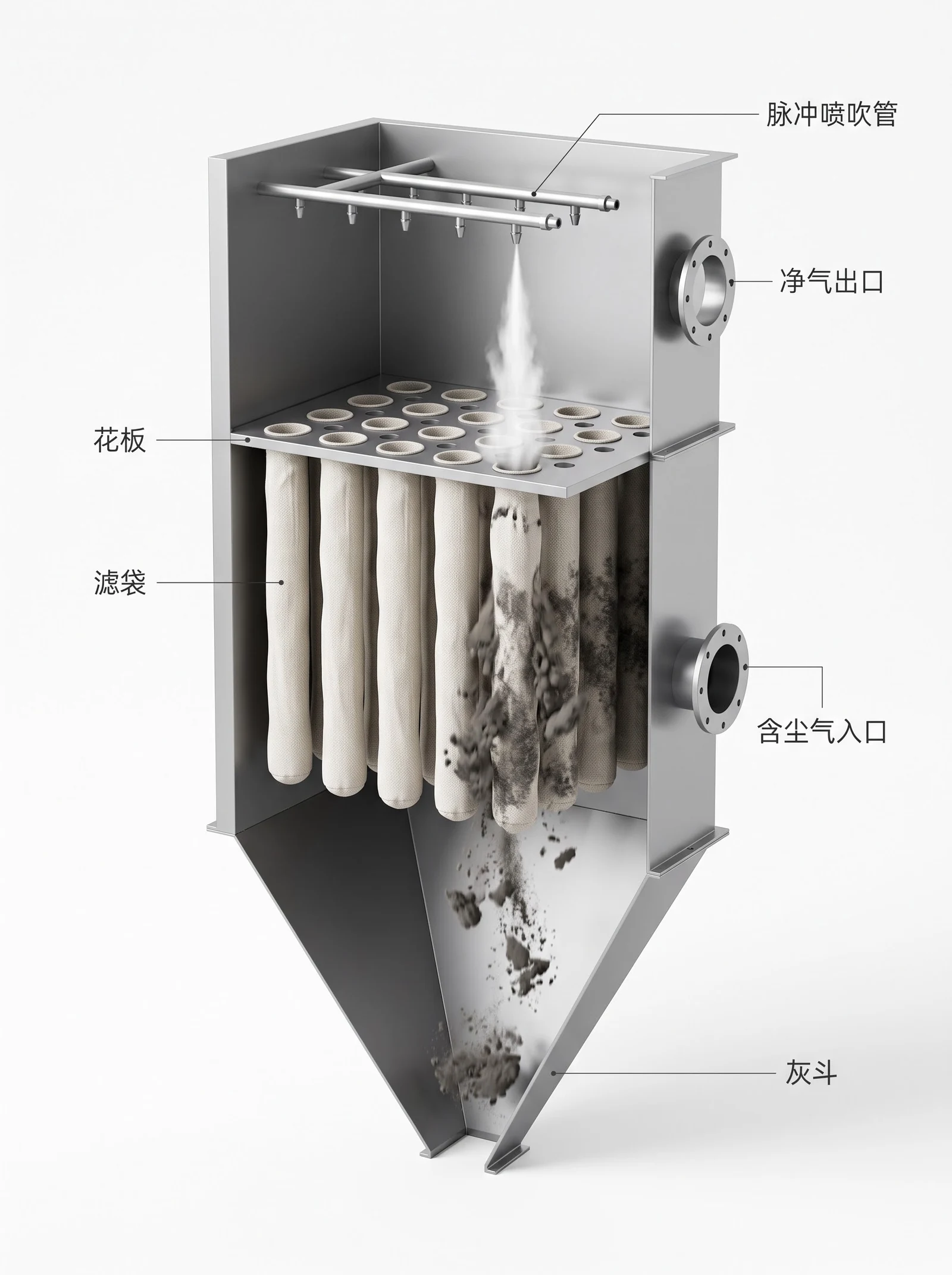

主流的清灰方式是脉冲喷吹：压缩空气从袋口向下瞬间喷入，滤袋鼓胀抖动，把外表面的灰震落进灰斗。
布袋最怕三件事：超温（滤料有耐温上限，常见 130–260 ℃，超了直接烧毁）、结露（水汽凝结让粉尘板结成泥、糊死滤袋）、火星（引燃滤袋）。所以入口温度控制和防火星装置是标配。
四种除尘器，粒径决定选谁

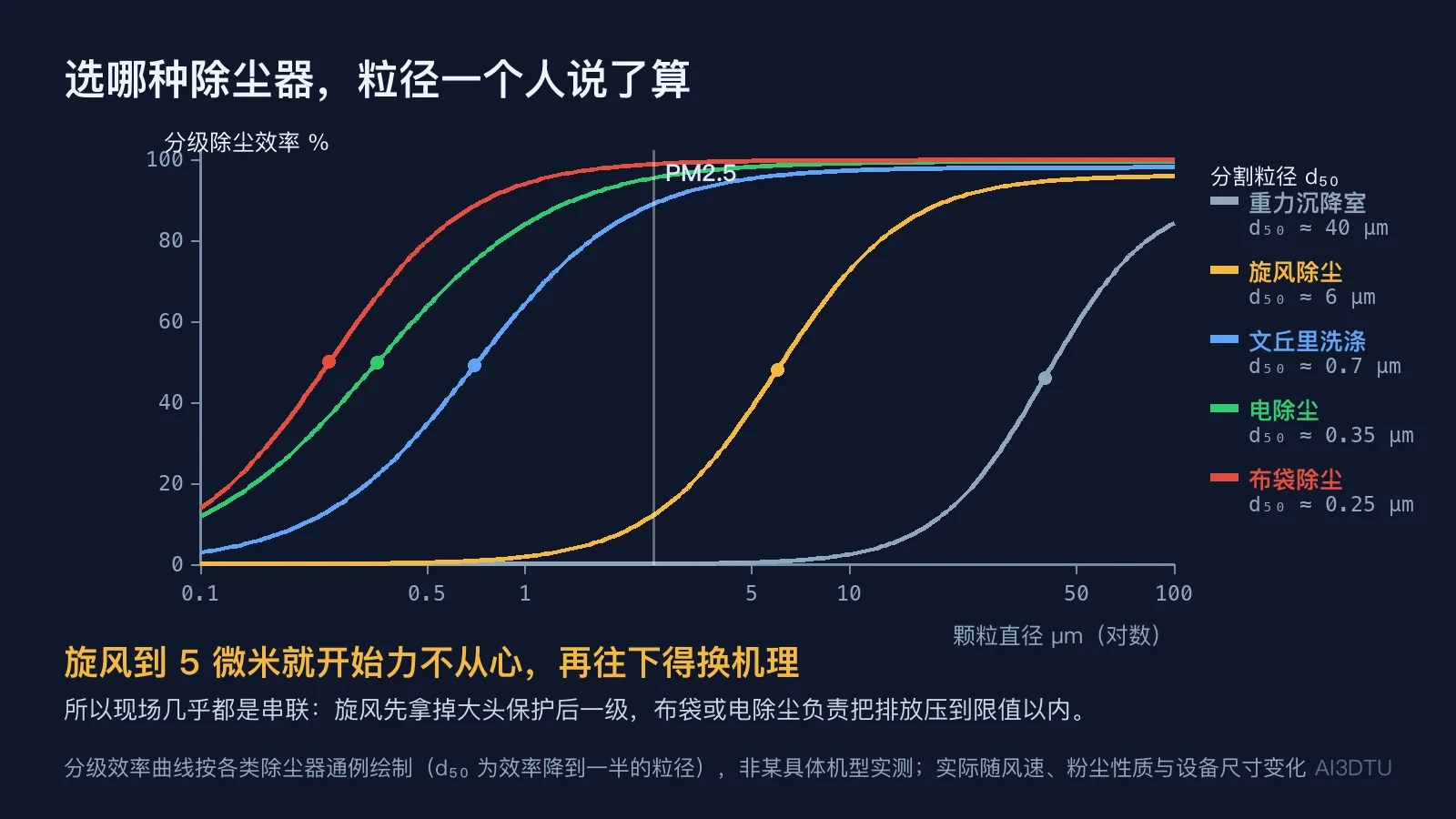

把四类设备的分级效率曲线画在一起，选型逻辑就一目了然。分级效率是"对某个粒径的颗粒能除掉多少"，曲线陡降的位置就是这类设备的能力边界。
每条曲线都有一个 d₅₀（分割粒径），即效率降到 50% 的粒径：
- 重力沉降室 d₅₀ 约 40 μm——只能拿大颗粒
- 旋风 d₅₀ 约 5–10 μm——PM2.5 那一段基本抓不住
- 文丘里洗涤 d₅₀ 可到 1 μm 以下，但靠的是极高的压降换来的
- 电除尘、布袋 d₅₀ 都在亚微米——能满足严格排放限值
所以现场的标准配置是串联：旋风（或沉降室）在前面拿掉大头、降低后一级的负荷和磨损，布袋或电除尘在后面把排放压到限值以内。
单靠一级设备想同时做到高效率和低成本，基本不现实。
电除尘和湿式洗涤，各自的脾气
电除尘器靠高压电晕给颗粒荷电，再把它吸附到接地极板上，定期振打让灰落下。
它的优势是压降极低（气流只是穿过极板之间，几乎不损失压力），处理大风量高温烟气时运行成本远低于布袋。电厂锅炉烟气长期是它的主场。
但它有个致命的敏感点：粉尘比电阻。比电阻太低，颗粒一碰极板就放电跑掉；比电阻太高，灰层带电难以释放，会产生"反电晕"让效率崩溃。同一台电除尘器，换个煤种就可能效率大变——这是它和布袋最本质的区别（布袋不挑粉尘电性）。
湿式洗涤（文丘里等）用水滴去撞颗粒。喉部把气速提到很高，水在这里被撕成细小液滴，颗粒靠惯性撞上液滴被带走。
它的独特价值是能同时洗掉气态污染物（如二氧化硫、氯化氢），还能处理高温、高湿、粘性、易燃易爆的场合。代价是压降大、能耗高，而且把大气污染问题转成了水处理问题——洗涤废水要另行处理。
选型对照表
按实际决策顺序排。
| 旋风 | 布袋 | 电除尘 | 湿式洗涤 | |
|---|---|---|---|---|
| d₅₀ 量级 | 5–10 μm | 亚微米 | 亚微米 | 约 1 μm |
| 压降 | 中（数百 Pa 到 1–2 kPa） | 较大且随积灰上升 | 很小 | 很大 |
| 怕什么 | 磨损；细粉抓不住 | 超温、结露、火星 | 粉尘比电阻不合适 | 废水要处理；腐蚀 |
| 耐温 | 高，看材质 | 受滤料限制 | 高 | 受材质限制 |
| 粘性粉尘 | 可以 | 容易糊袋 | 困难 | 适合 |
| 能同时脱气态污染物 | 否 | 否（除非喷碱） | 否 | 是 |
| 占地 | 小 | 大 | 很大 | 中 |
| 典型位置 | 前级预分离 | 末级除尘（应用最广） | 大风量高温烟气末级 | 高温高湿或需同时脱酸 |
出问题先看哪儿
除尘系统的异常，大多能顺着"进口—本体—排灰"这条线排查。
- 压降变化的方向很重要：布袋阻力异常降低往往意味着破袋，不是好事；旋风压降降低可能是磨穿
- 排尘口漏风是旋风的头号杀手，比风速不足更常见
- 布袋的三大死因是超温、结露、火星，全都发生在入口条件上，不在袋子本身
| 现象 | 先看 | 常见方向 |
|---|---|---|
| 旋风效率突然下降 | 排尘口是否漏风、锁气器 | 漏风导致锥底扬尘返混；灰斗积满堵到锥体 |
| 旋风压降下降但排放升高 | 筒体与锥体壁厚 | 磨穿短路——压降降低是穿孔的典型征兆，不是好事 |
| 布袋阻力持续上升 | 清灰系统、压缩空气压力 | 喷吹压力不足或电磁阀故障；滤饼板结 |
| 布袋阻力异常偏低 | 是否破袋 | 破袋会让阻力下降而排放升高，与阻力上升是相反的故障 |
| 布袋糊死、结块 | 入口温度与露点 | 结露；粉尘吸湿；开停车时未预热或未吹扫 |
| 电除尘效率随煤种变化 | 粉尘比电阻 | 比电阻过高产生反电晕，需调质或改工况 |
| 电除尘频繁闪络 | 极线积灰、极距 | 振打不到位；极板变形导致极距不均 |
| 排放间歇性超标 | 清灰周期与振打 | 清灰瞬间的二次扬尘随气流带出 |
常见问题
旋风分离器的工作原理是什么？
用离心力代替重力。含尘气体从切向进气口贴着筒壁高速冲入（不是对着圆心），被迫沿筒壁螺旋向下，颗粒因惯性被甩到壁面、沿壁滑落进锥体后从排尘口排出；气流到锥体下部收窄后转向，从中心螺旋向上，经中心升气管排走。旋转产生的离心加速度可达重力加速度的几十上百倍，所以能抓住重力沉降抓不住的颗粒。中心升气管要向下伸进筒体一段，是为了防止刚进来的含尘气流抄近路直接溜进出口造成短路。
旋风分离器提高进口风速能提高效率吗？
能提高一点，但通常不划算。压降与风速的平方成正比，而分割粒径 d₅₀ 只与风速的平方根成反比。把进口风速从 12 m/s 提到 20 m/s，d₅₀ 只从约 6.0 μm 降到 4.6 μm，压降却从约 690 Pa 涨到 1920 Pa，翻了近三倍，而且磨损急剧加重。提高旋风效率的正确做法是减小筒体直径（离心力正比于 v²/R），工业上常把一个大旋风换成一组小直径旋风并联，即多管旋风。常用进口风速区间是 12–18 m/s。
旋风分离器效率突然下降是什么原因？
最常见是排尘口漏风。一旦有空气从排尘口漏入，锥底的上升气流会把已经落下的粉尘重新卷起带走，效率立刻下降，所以排尘口必须用锁气器或双翻板阀做气密，不能敞着。其次是灰斗积满堵到锥体，破坏了正常的内旋流。另外要注意一个反直觉的征兆：如果压降下降而排放升高，往往说明筒体或锥体已经被磨穿短路，压降降低不是好事。
布袋除尘器的除尘效率靠什么？
靠附着在滤袋表面的粉尘层（滤饼），不是靠布本身。滤袋的孔径通常比大部分粉尘颗粒还大，新滤袋刚投用时效率并不高；运行一段时间形成滤饼后，颗粒之间的空隙远比布孔细，才能拦下亚微米颗粒，所以布袋除尘器往往越用效率越好。由此产生核心矛盾：灰积得越厚效率越高但阻力越大，需要定期脉冲喷吹清灰，而清灰又不能太彻底，把滤饼全打掉效率会掉回去。
布袋除尘器最怕什么？
三件事，都发生在入口条件上。一是超温：滤料有耐温上限（常见 130–260 ℃），超温直接烧毁滤袋。二是结露：水汽凝结会让粉尘板结成泥糊死滤袋，开停车未预热或未吹扫时最容易发生。三是火星：随气流带入的火星会引燃滤袋。所以入口温度控制和防火星装置是标配。另外要注意破袋这个故障——它的征兆是阻力异常降低而排放升高，方向和"阻力持续上升"的清灰故障正好相反。
电除尘器和布袋除尘器怎么选？
电除尘靠高压电晕给颗粒荷电再吸附到极板上，最大优势是压降极低（气流只是穿过极板间隙），处理大风量高温烟气时运行成本远低于布袋，占地大。但它对粉尘比电阻非常敏感：比电阻太低颗粒一碰极板就放电跑掉，太高则灰层带电难释放产生反电晕使效率崩溃，所以同一台电除尘器换个煤种效率就可能大变。布袋不挑粉尘电性、出口浓度稳定，适应性更好，但阻力较大且怕超温、结露、火星，滤袋是消耗品。
除尘器为什么要串联使用？
因为各类设备的能力边界是由粒径卡死的，单靠一级很难同时兼顾效率和成本。重力沉降室 d₅₀ 约 40 μm，旋风约 5–10 μm，PM2.5 那一段基本抓不住；电除尘和布袋的 d₅₀ 在亚微米，能满足严格排放限值但直接处理高浓度含尘气会负荷过重、磨损或糊袋严重。所以标准配置是前级用沉降室或旋风拿掉大颗粒、降低后级负荷与磨损，末级用布袋或电除尘把排放压到限值以内。
