反应釜结构图与工作原理：部件构成、搅拌与传热选型、五类反应器怎么分

发布于 2026-08-21｜相关行业：化工

先分清：反应器是大类，反应釜是其中一种

反应器是个大类——任何让化学反应在里面发生的设备都算，管子、床层、塔器都可以是反应器。反应釜特指其中最常见的一种：带搅拌的立式釜式反应器，一个罐体加一套搅拌，再配上传热和密封。

所以「反应釜」和「反应器」不是同义词替换。日常口语里说的反应釜，基本都是釜式；而工艺包里写的反应器，可能是一根管、一摞催化剂床层，或者一个鼓着气泡的塔。选型的第一步不是挑设备，是先确定自己面对的是哪一类。

本文按这个顺序讲：先把最常见的釜式拆透（部件、搅拌、传热、密封、材质），再跳出去看五大类反应器怎么分，最后单独讲固定床——因为它的结构逻辑和釜式完全不同。

一台反应釜由哪些部件组成

下面这台是立式保温反应釜的剖视拆解图，能看到一台釜真正要交代的东西。按功能分五组：

釜体——筒体加上下封头。图上这台是三层结构：内层腔装物料、中层夹套走热媒冷媒、外层保温。内壁材质 316L 并做了镜面抛光（Ra≤0.8 μm），这在生物、制药、食品场合是硬要求，粗糙的壁面会挂料、藏菌、洗不干净。

搅拌系统——电机、减速机、机架、搅拌轴、桨叶。图上这台是底入式、双层六斜叶圆盘桨，0.75 kW 防爆变频电机，转速 20–120 r/min。变频不是花架子：不同工序（溶解、反应、结晶）需要的转速差得远。

传热系统——夹套走水循环，配冷热一体机，控温范围 20–80 ℃、精度 ±0.5 ℃。夹套进水口在下、出水口在上，是为了让夹套里充满、不窝气。

接管口——这是最容易画漏的一组。图上标了十几个：进料口、酶液添加口、酸碱调 pH 口、消泡剂口、取样口、底部排料口，以及一整排仪表插口（温度探头套管、pH 在线电极、DO 备用口、泡沫探头）、无菌呼吸器、视镜加清洗喷淋球。每一个口都对应一个工艺动作或一个控制回路，画结构图时把口标全，比把罐体画得多像都有用。

支撑与出料——支腿或裙座，以及底阀。图上特意标了「底阀无死角出料」：普通阀门装在釜底会留一段死管，物料排不净、清洗不到，这是间歇釜的老问题。

搅拌桨都长什么样

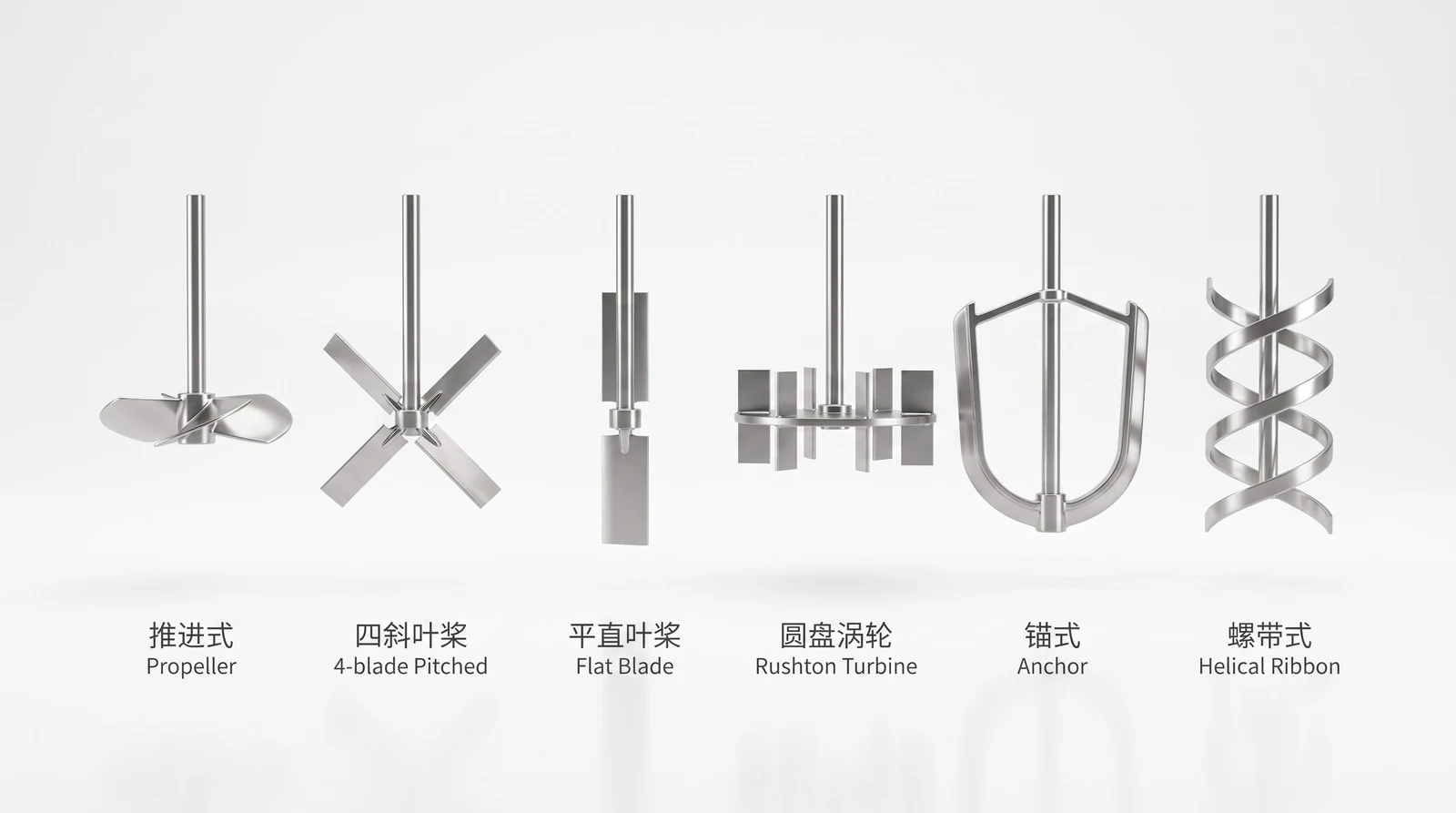

搅拌桨的种类看着眼花，其实常用的就这么几种。推进式像船用螺旋桨，三片扭曲叶片；四斜叶桨是四片与水平面成四十五度的平板；平直叶桨是竖直平板；圆盘涡轮是一个水平圆盘、边缘立着六片直叶片；锚式是贴合釜壁轮廓的大框架；螺带式是沿轴盘绕的双螺旋金属带。

光看形状就能猜出它们在干什么：前四种是靠叶片推动流体流动，后两种几乎贴着釜壁走。这个区别决定了选型，下一节展开。

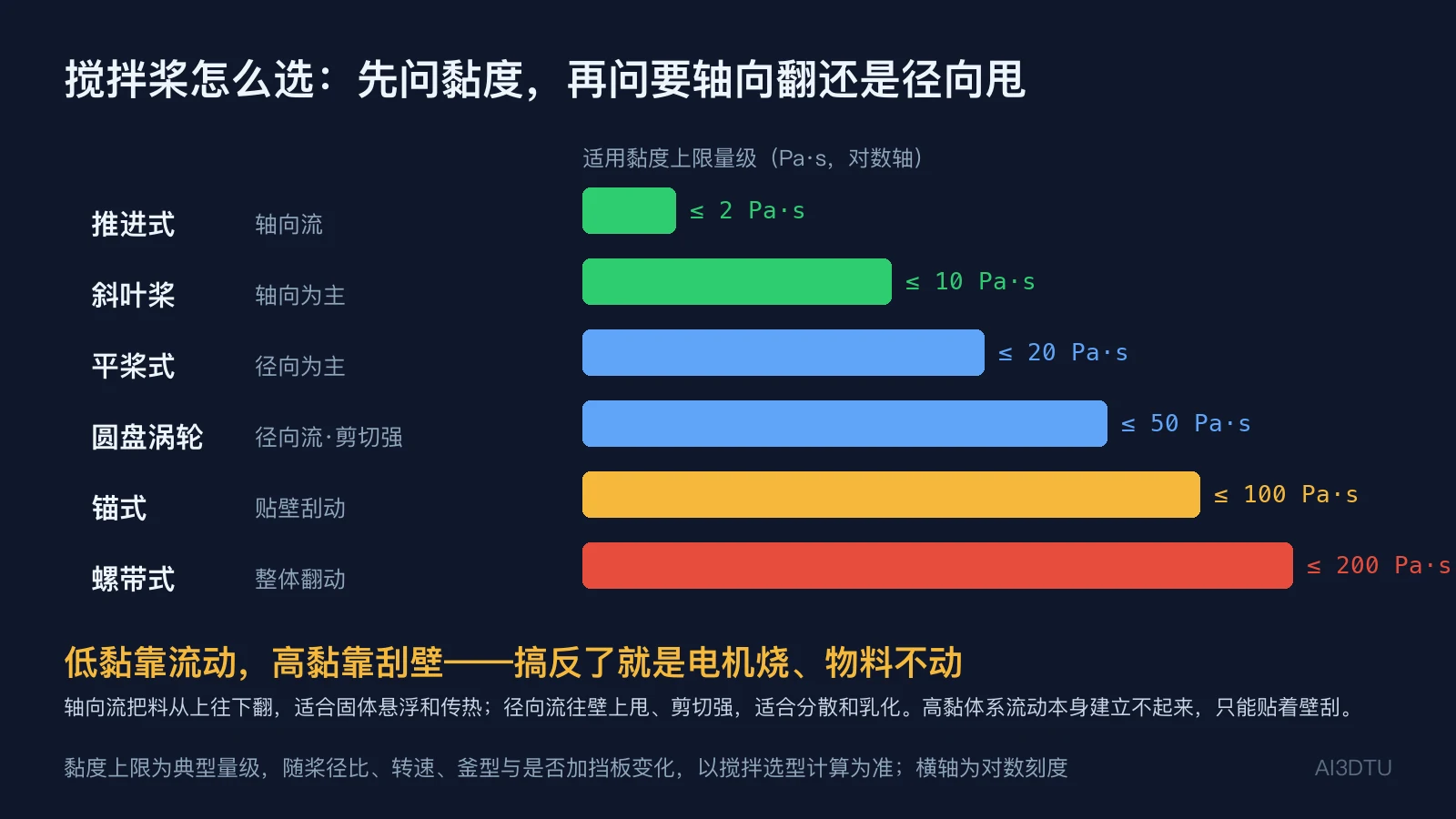

选桨先问黏度，再问要轴向翻还是径向甩

第一条线是黏度。 低黏体系靠流动混合，推进式、斜叶桨、涡轮式都能把整釜料带起来；黏度一高，流动本身建立不起来，桨转桨的、料不动，只能改用锚式、框式、螺带式这类贴着壁刮的桨型。搞反了的典型后果是电机电流拉满、物料原地不动，还在壁上结一层。

第二条线是流型。 轴向流（推进式、斜叶桨）把料从上往下翻，适合固体悬浮、传热和整体混合；径向流（圆盘涡轮）把料往壁上甩、剪切强，适合气体分散、乳化和需要打碎液滴的场合。

还有一件常被忽略的事：立式釜必须加挡板。没有挡板，低黏体系在中心会形成一个大漩涡，整釜料跟着桨一起转，看着在动，其实几乎不混合。挡板的作用就是把圆周运动打断，变成上下翻动。

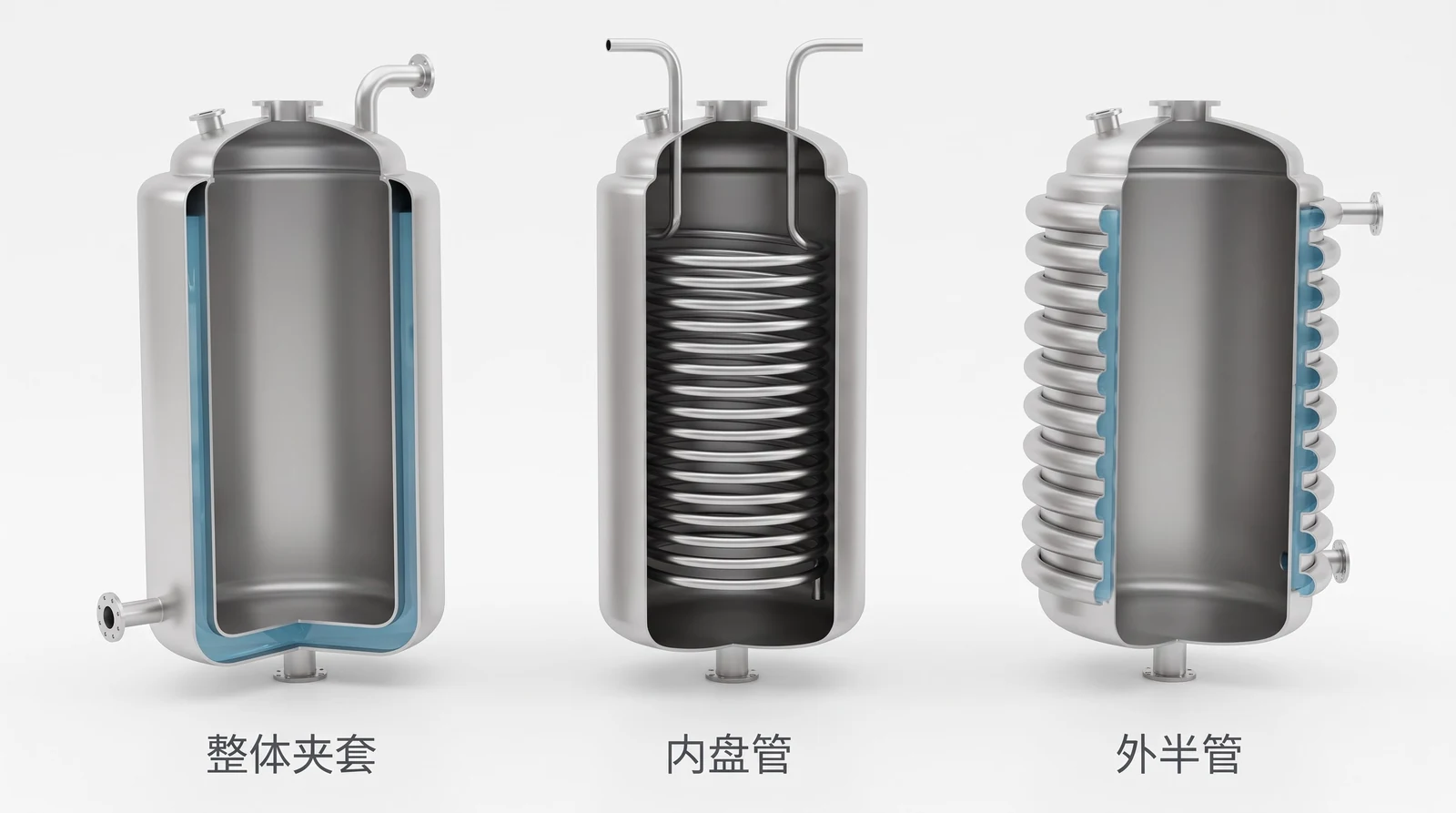

传热面不够怎么办：夹套、内盘管、外半管

反应釜的温度控不住，十次有八次是传热面不够，而不是冷却水不够冷。

夹套是默认方案：不占容积、不干扰搅拌流型、好清洗，但它的面积被釜的几何锁死了——釜多大，夹套就那么大，一平方米也多不出来。夹套内部还可以做文章：整体夹套流速低、容易走短路，改成半管夹套或蜂窝夹套能把流速提上来，同样面积传得更多。

内盘管是加面积最直接的办法，而且盘管直接泡在物料里，少了一层釜壁热阻，传热系数更高。代价有三个：占容积、干扰搅拌流型、难清洗——对需要频繁切换品种或清洁级别高的釜，这三条往往一票否决。

外半管是把半圆管螺旋焊在筒体外壁，面积和夹套接近，但能承受高得多的夹套侧压力，流速可控、死区少，高压蒸汽加热的场合常用它。

为什么小试没事，放大之后温度就控不住

这是反应釜最值得算一遍的一件事，也是很多放大失败的真实原因。

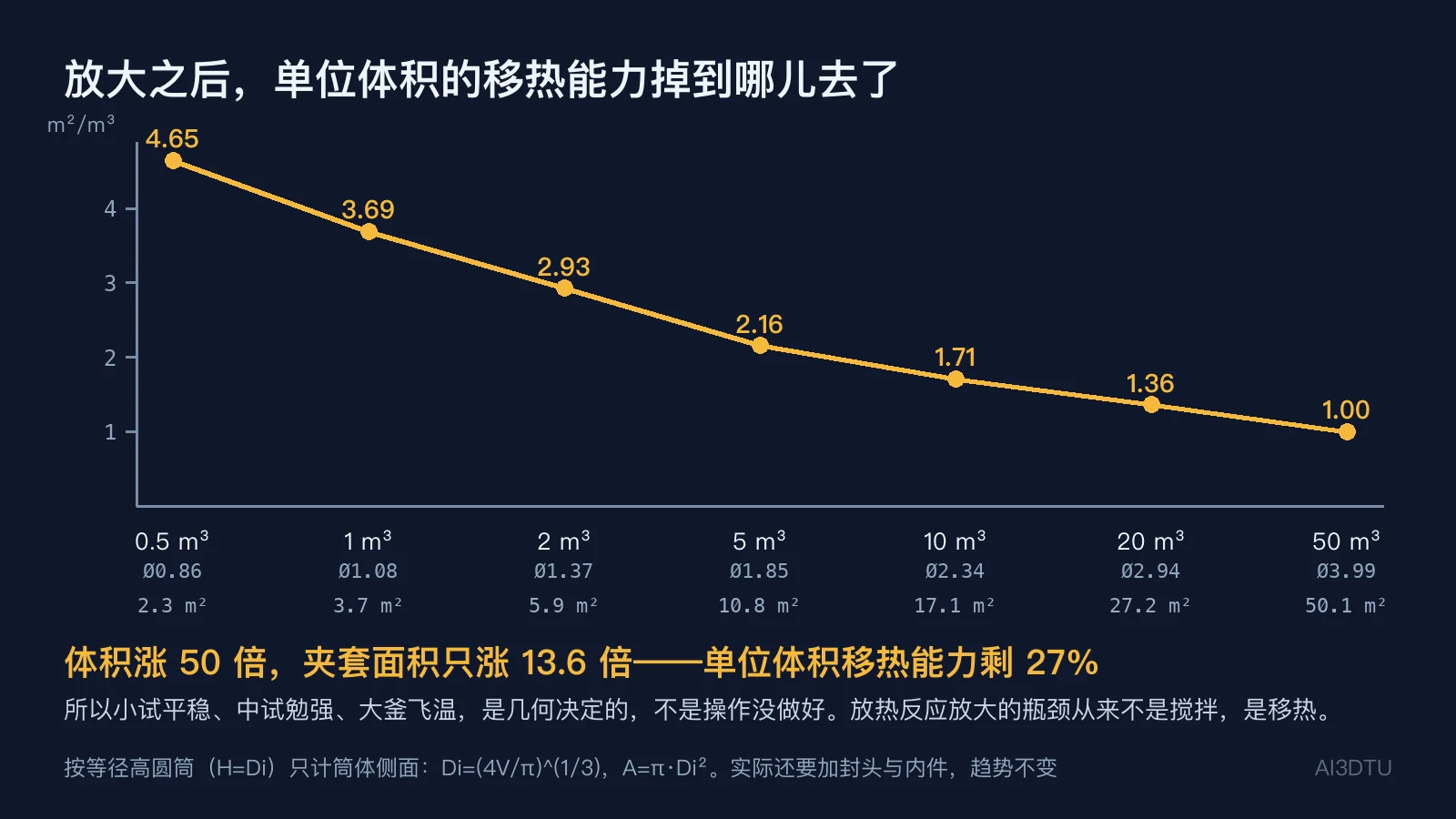

几何相似放大时，传热面积随尺度的平方增长，体积随立方增长——面积除以体积，是随尺度反比下降的。按等径高圆筒算：1 m³ 的釜每立方米有约 3.7 m² 的夹套面积，放大到 50 m³ 就只剩约 1.0 m²。体积涨了 50 倍，夹套面积只涨了 13.6 倍，单位体积的移热能力剩下 27%。

换句话说，小试烧瓶里那点放热，周围环境随便就带走了；同样的反应装进大釜，热量按体积产生、按面积移走，比例天然恶化。所以小试平稳、中试勉强、大釜飞温，是几何决定的，不是操作没做好。

对应的解法也就那几条：加内盘管或改外半管把面积找回来、把间歇改半连续（滴加控速，让放热跟着加料速率走）、稀释降低单位体积放热、或者干脆换设备类型——这也是为什么强放热反应最后常常离开釜式，走进管式或微通道。

轴封：搅拌轴穿过釜壁那一处怎么封

搅拌轴要从釜内伸到釜外接电机，这个穿越点是反应釜唯一的动密封，也是最容易出问题的地方。三种方案的取舍很清楚：

材质：先看介质，再看有没有急冷急热

材质选错的代价通常不是效率低，是设备直接报废。下面几种是流程工业里最常见的选择。

跳出釜式：五大类反应器怎么分

把釜式讲透之后，回头看整个反应器家族就清楚了。分类的依据不是外形，是物料怎么进出和相态是什么。

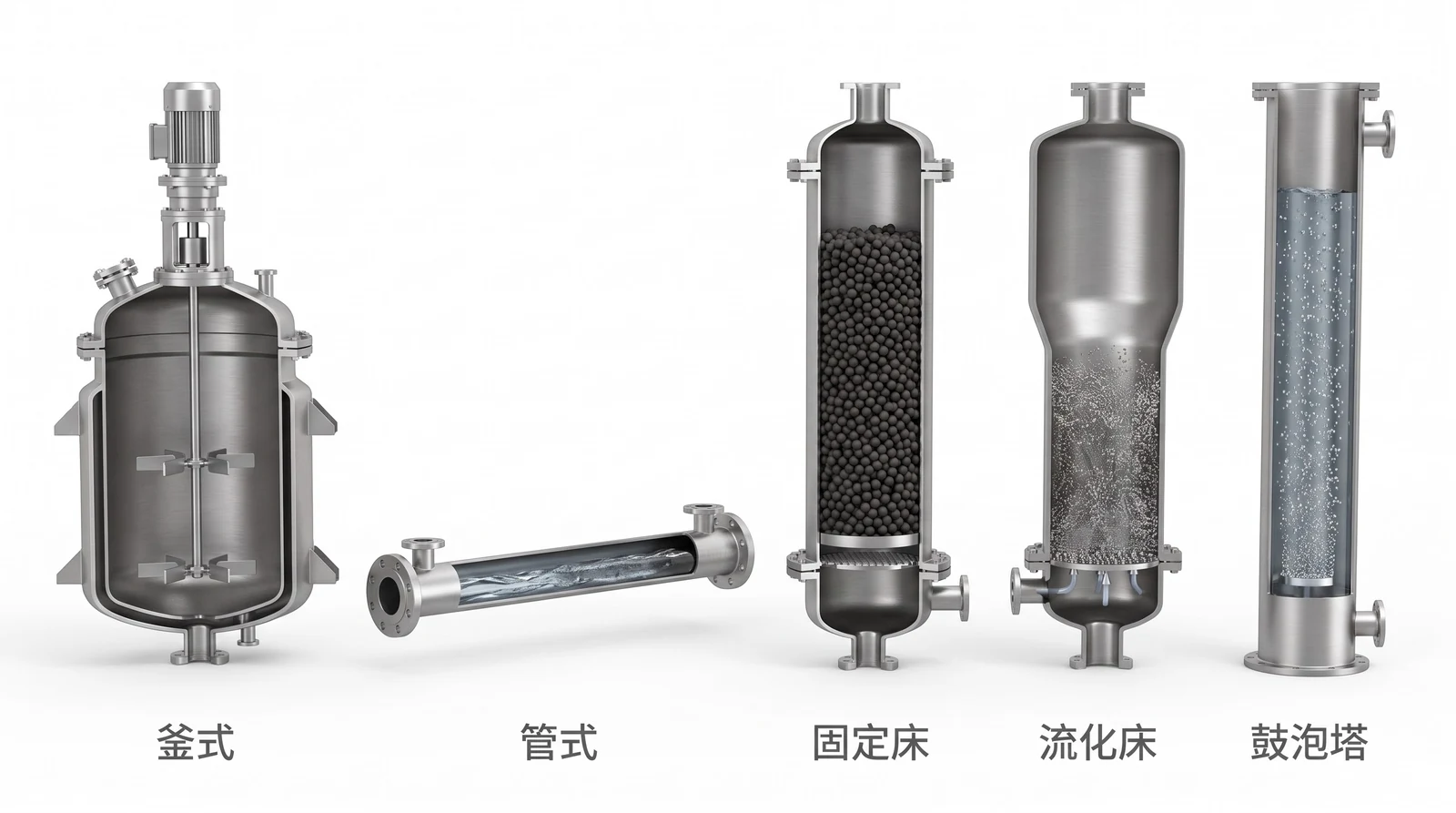

釜式带搅拌，可间歇可连续，混合好、控温手段多，适合液相和需要精细控制的反应。管式让流体推着往前走，几乎没有返混，适合快反应、高压和连续大通量。固定床把催化剂装在床层里不动，气体或液体穿过去，是气固催化反应的主力。流化床用气流把颗粒托起来翻腾，传热极好、催化剂能连续抽出再生，适合强放热和需要频繁再生的体系。鼓泡塔与浆态床从底部鼓气进液相，结构简单，适合气液或气液固的慢反应。

选型顺序：先看相态，再看放热强不强，再看催化剂要不要频繁再生——类别基本就落下来了。同一个反应装在不同类别里，能不能控住温度差别巨大。

固定床反应器：床层、分配器和急冷管

固定床的结构逻辑和釜式完全不同——它没有搅拌，靠的是让流体均匀穿过催化剂床层。下面这张剖视图把关键内件都标了出来。

顶部分配器决定进料能不能均匀铺开。分配不均会形成偏流：一部分催化剂被过量流体冲刷、另一部分几乎没参与反应，宏观上表现为转化率上不去、床层局部超温。催化剂支撑格栅（图上的支架相网）托住床层，同时保证下方流通。中部分配盘在两个床层之间把流体重新混匀，让下一段重新从均匀状态开始。

急冷管插在床层之间，往里注冷氢或冷激油。热电偶套管从侧壁伸进床层，用来监视热点——固定床没有搅拌，热量只能靠流体带走，一旦某处开始超温就会自我加速，热电偶是唯一的预警。此外还有催化剂卸料管，换剂时从底部把催化剂放出来。

为什么非要分床层，一床干完不行吗

因为催化剂受不了那个温度。

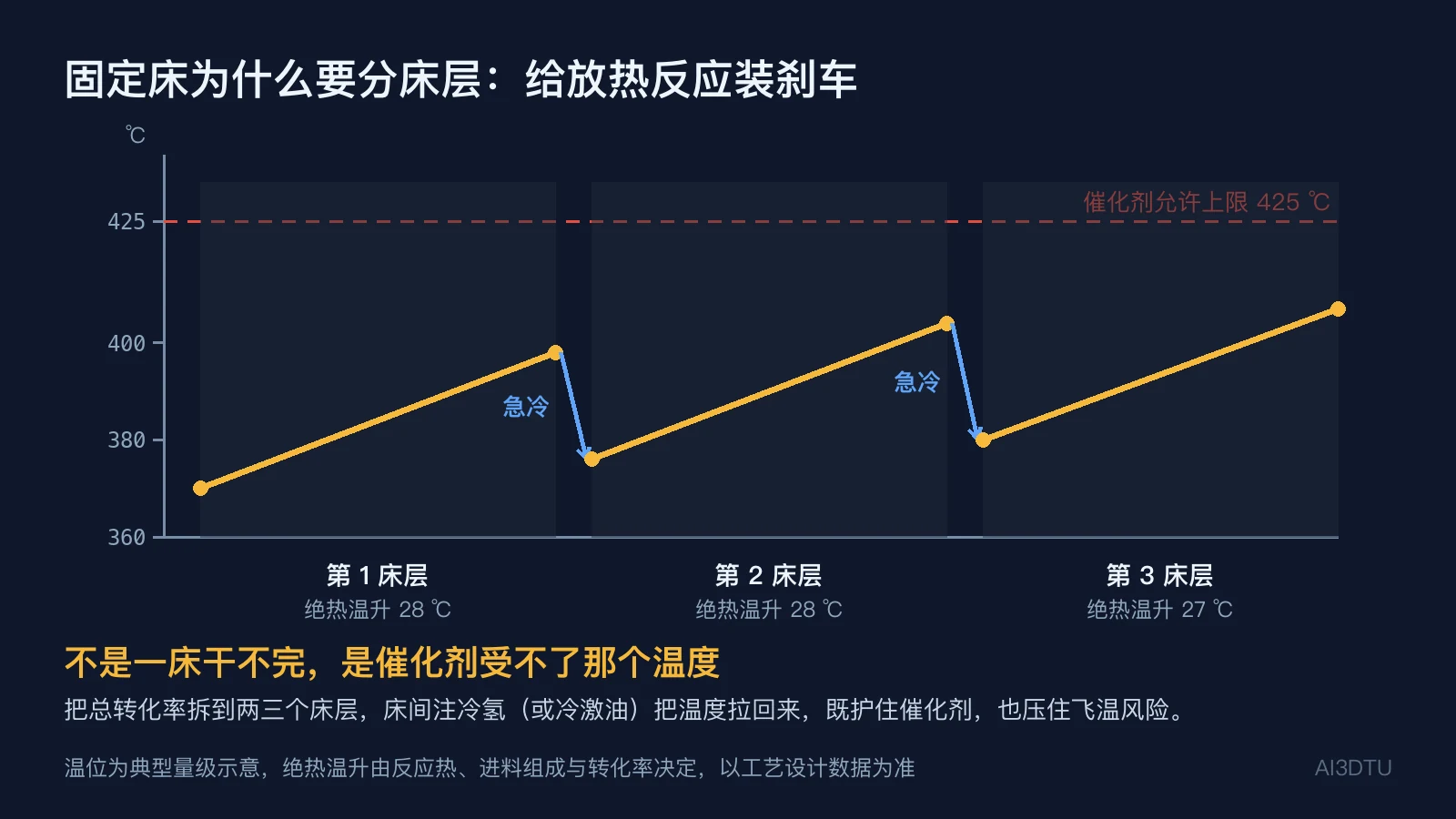

床层内没有冷却面，反应放出的热全部留在物料里，出口温度等于入口温度加上绝热温升。转化率越高，绝热温升越大。如果把总转化率放在一个床层里完成，出口温度会冲过催化剂的允许上限——轻则加速失活、积炭，重则烧结报废，甚至引发飞温。

所以做法是把总转化率拆到两三个床层，每段只走一部分，出口温度升到接近上限之前就停下，床间注冷氢把温度拉回来，再进下一段。这既护住了催化剂，也天然限制了单段的放热总量，等于给放热反应装了刹车。

这条也解释了第 1 期讲加氢流程时提到的那根「急冷氢线」——它不是可选配置，是分床层设计的必然配套。

选型实际要问的几个问题

和换热器一样，选型是从约束倒推的，不是从设备目录开始的。

出问题该看哪儿

釜式和固定床的故障清单不一样，分开列。

• 搅拌电流异常、有异响——先查减速机与联轴器，再查搅拌轴是否弯曲、桨叶是否松动；物料结块抱死也会表现为电流突增。
• 轴封泄漏——机械密封查动静环磨损和冲洗液是否中断（断液几分钟就能烧掉端面）；填料密封查压盖松紧与冷却水。
• 温度控不住、局部飞温——先分清是传热面不够还是混合不好：夹套结垢、冷却水量不足属前者；桨型不对、无挡板导致打旋属后者。放大后出现的失控优先怀疑面积不够。
• 釜壁结疤挂料——剪切不足或桨型不对，高黏体系考虑刮壁桨；搪玻璃釜还要查是否有爆瓷点导致粘附。
• 搪玻璃爆瓷——多由机械冲击（工具掉入、内件碰撞）或急冷急热引起，投料与切换热媒时的温差必须守住限值。
• 固定床压降上升——催化剂结焦、粉化或床层堵塞，先看压差趋势再决定筛分还是换剂。
• 固定床热点温度异常——多为分配不均造成偏流，检查顶部分配器与中部分配盘，以及催化剂装填是否均匀。
