干燥与结晶工艺原理：晶体怎么长出来、干燥机有几种、冻干为什么贵
发布于 2026-09-05｜相关行业：化工
一份固体产品，从溶液到成品要走三步
很多流程图上，"结晶"和"干燥"是隔着好几个框的两个工序，看起来没关系。实际上它们是同一条链上的前后手：结晶决定晶体长什么样，晶形又决定了后面过滤和干燥有多难。
这条链是：结晶（让溶质从溶液里长出来）→ 固液分离（把晶体和母液分开）→ 干燥（赶走剩下那点水）。
这篇按这个顺序讲。理解了这条链，你会发现很多"干燥老是不合格"的问题，根子在结晶那一步。

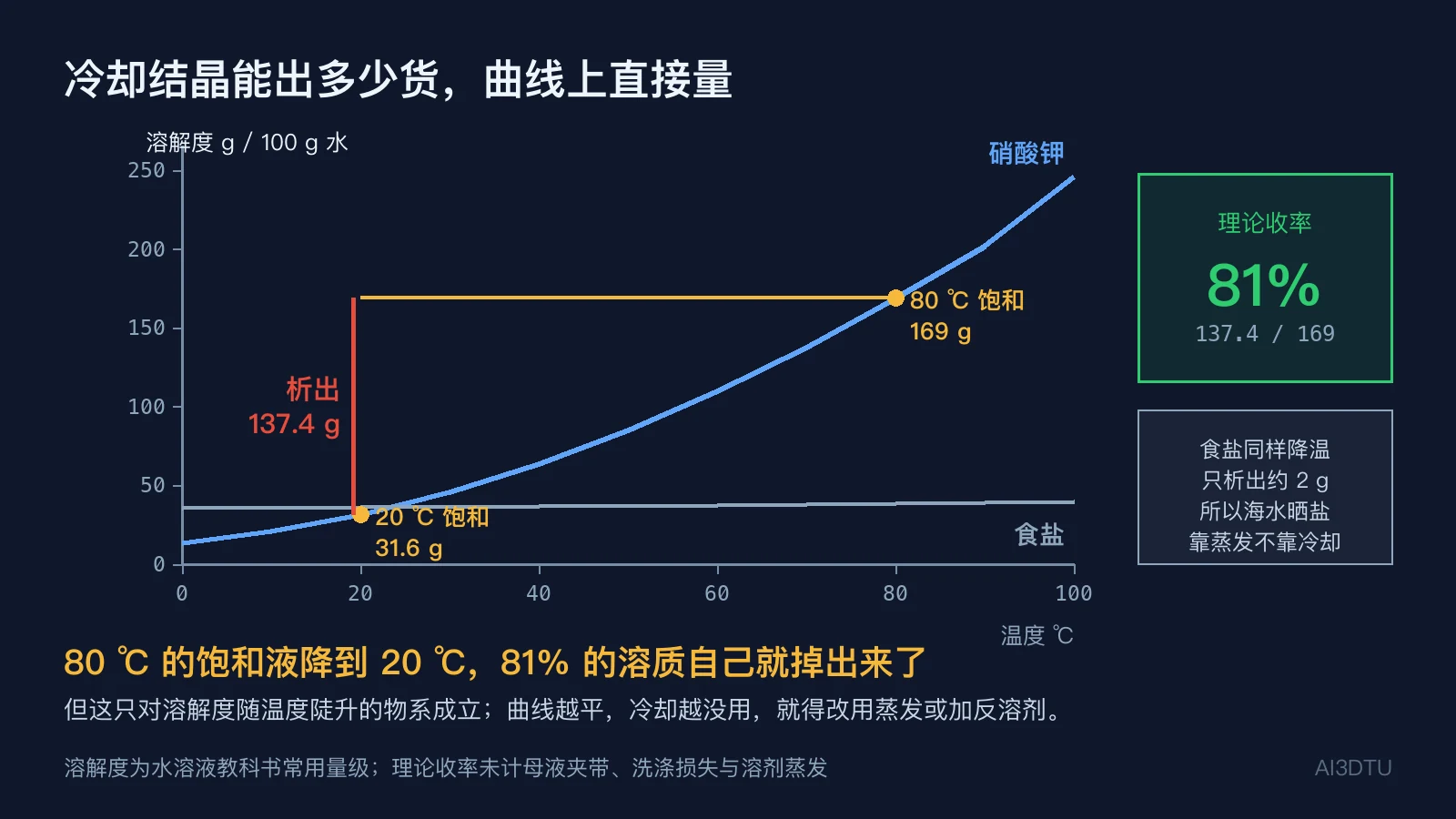

冷却结晶能出多少货，溶解度曲线上直接量
最直观的结晶方式是降温。溶解度随温度升高而增大，那么把热的饱和溶液冷下来，多出来的那部分溶质就得掉出来。
能掉出多少，是可以量的：硝酸钾在 80 ℃ 时每 100 g 水能溶 169 g，降到 20 ℃ 只溶得下 31.6 g。差值 137.4 g 就是理论析出量，理论收率 81%。
但这招不是对谁都灵。食盐的溶解度曲线几乎是平的——0 ℃ 到 100 ℃ 只从 35.7 涨到 39.8，同样降温只能析出 2 g 左右。所以海水晒盐靠的是蒸发，不是冷却。
于是就有了三条制造过饱和的路子：冷却（曲线陡的用）、蒸发（曲线平的用）、加反溶剂（往体系里加一种能和溶剂互溶、却不溶解溶质的东西，把溶解度硬压下来）。选哪条，先看溶解度曲线的斜率。

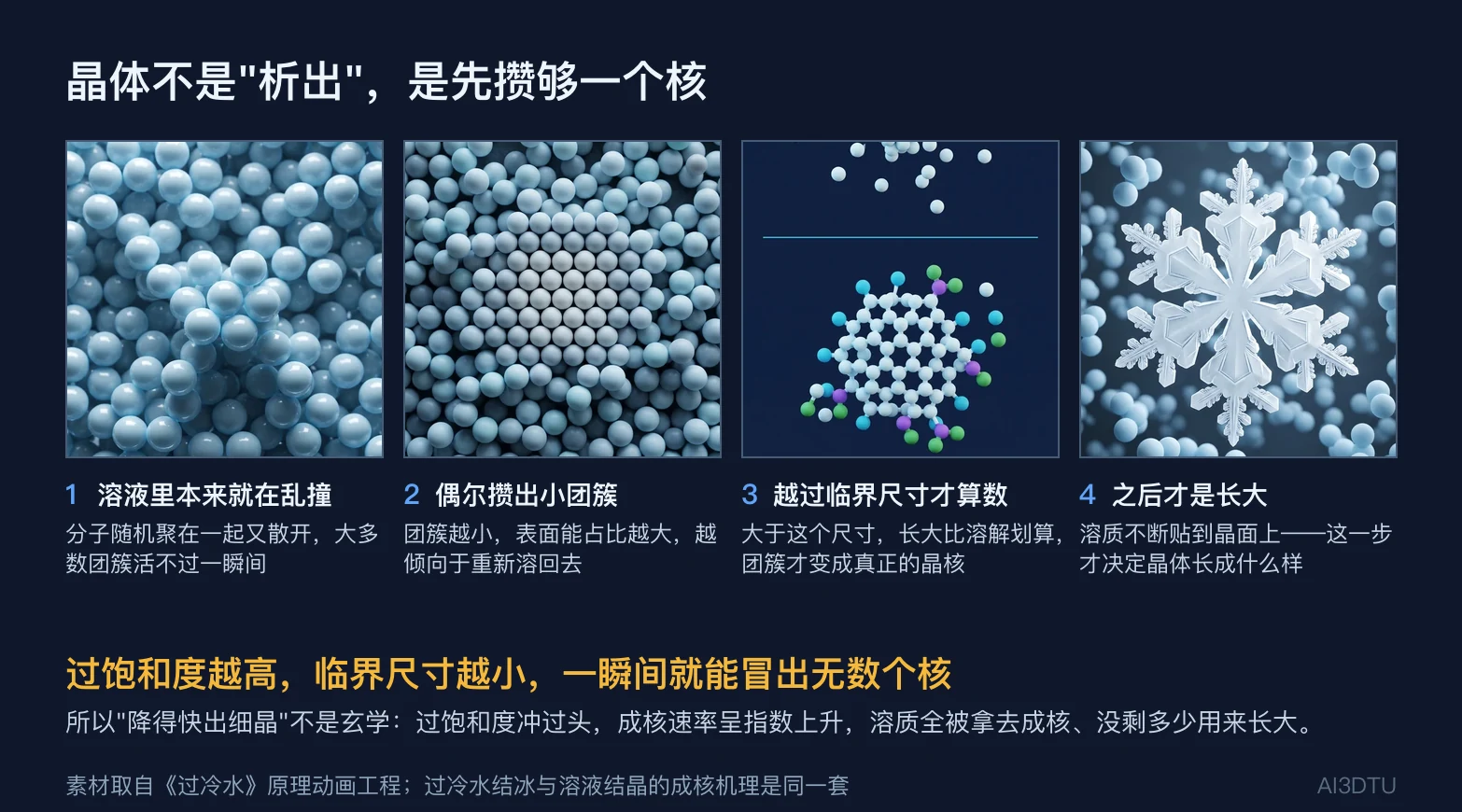

晶体不是"析出"，是先攒够一个核
"过饱和了就会结晶"——这句话对，但漏掉了最关键的一环。
溶液里的分子一直在随机聚拢又散开。小团簇的表面能占比很大，倾向于重新溶回去；只有当团簇长过某个临界尺寸，继续长大在能量上才比溶解划算，它才变成一个真正的晶核。
关键在于：过饱和度越高，这个临界尺寸越小，成核速率呈指数上升。所以过饱和度稍微冲过头，就会在一瞬间冒出无数个核——溶质全被拿去成核了，没剩多少用来把晶体养大。
这就是"降温降得快，出来一堆细晶"的机理，不是玄学。

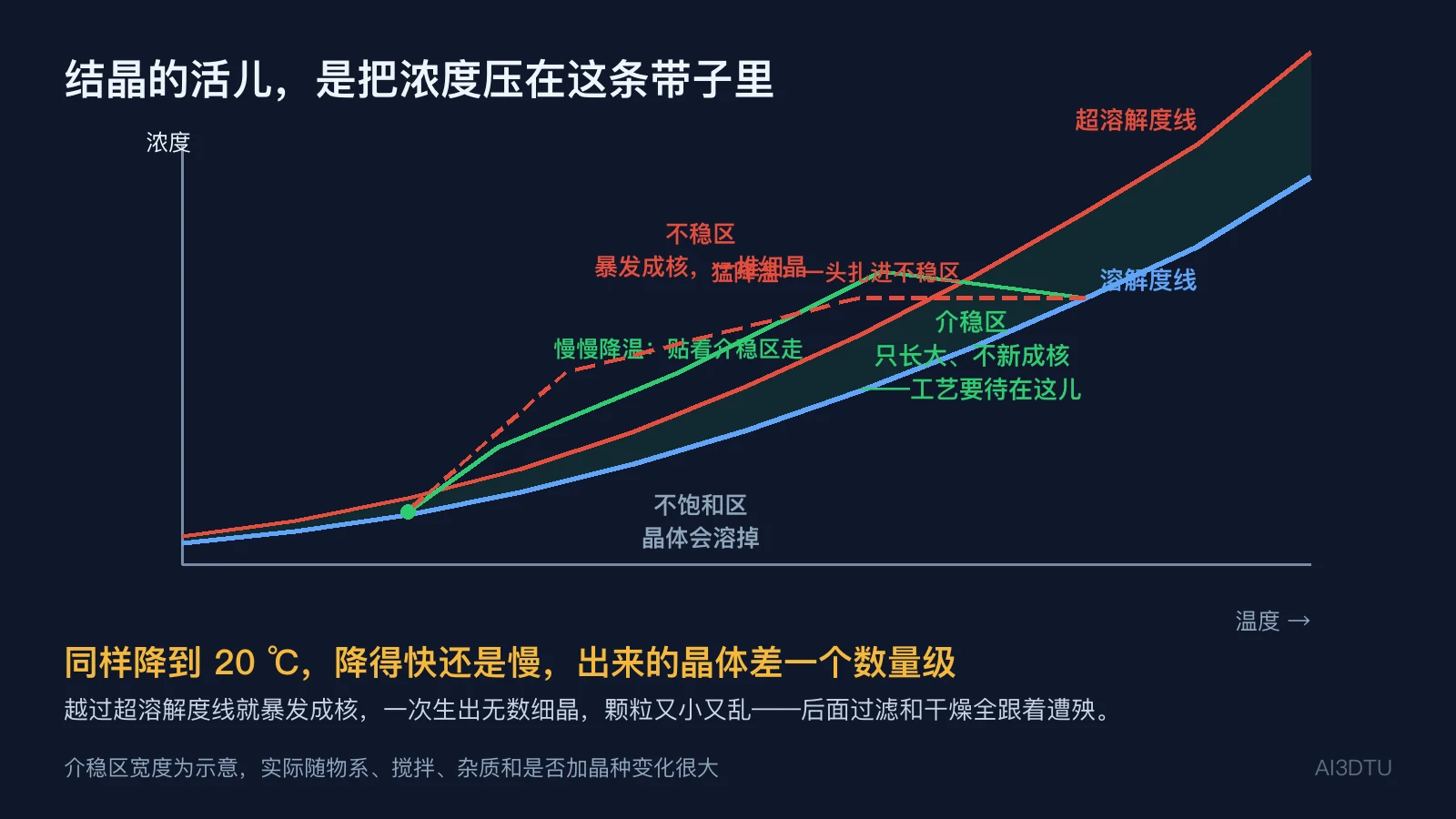

结晶的活儿，是把浓度压在介稳区里
把上面两件事画在一张图上，就是结晶工程师天天在看的那张：溶解度线和超溶解度线，中间夹着的带子叫介稳区。
- 在溶解度线以下：不饱和，晶体反而会溶掉
- 在超溶解度线以上：不稳区，暴发成核，一堆细晶
- 在中间这条带子里：已有的晶体会长大，但不会大量生出新核
所以工艺的全部技巧，就是让浓度轨迹贴着介稳区走完全程。降温太猛，一头扎进不稳区；降得太慢，产能又上不去。
加晶种是最常用的手段：先投一批粒度合格的种晶，让过饱和度有地方消耗，浓度就不容易冲到超溶解度线以上。
为什么值得为大颗粒多等两小时
晶体大小不是外观问题，它直接决定后面两道工序的成本。

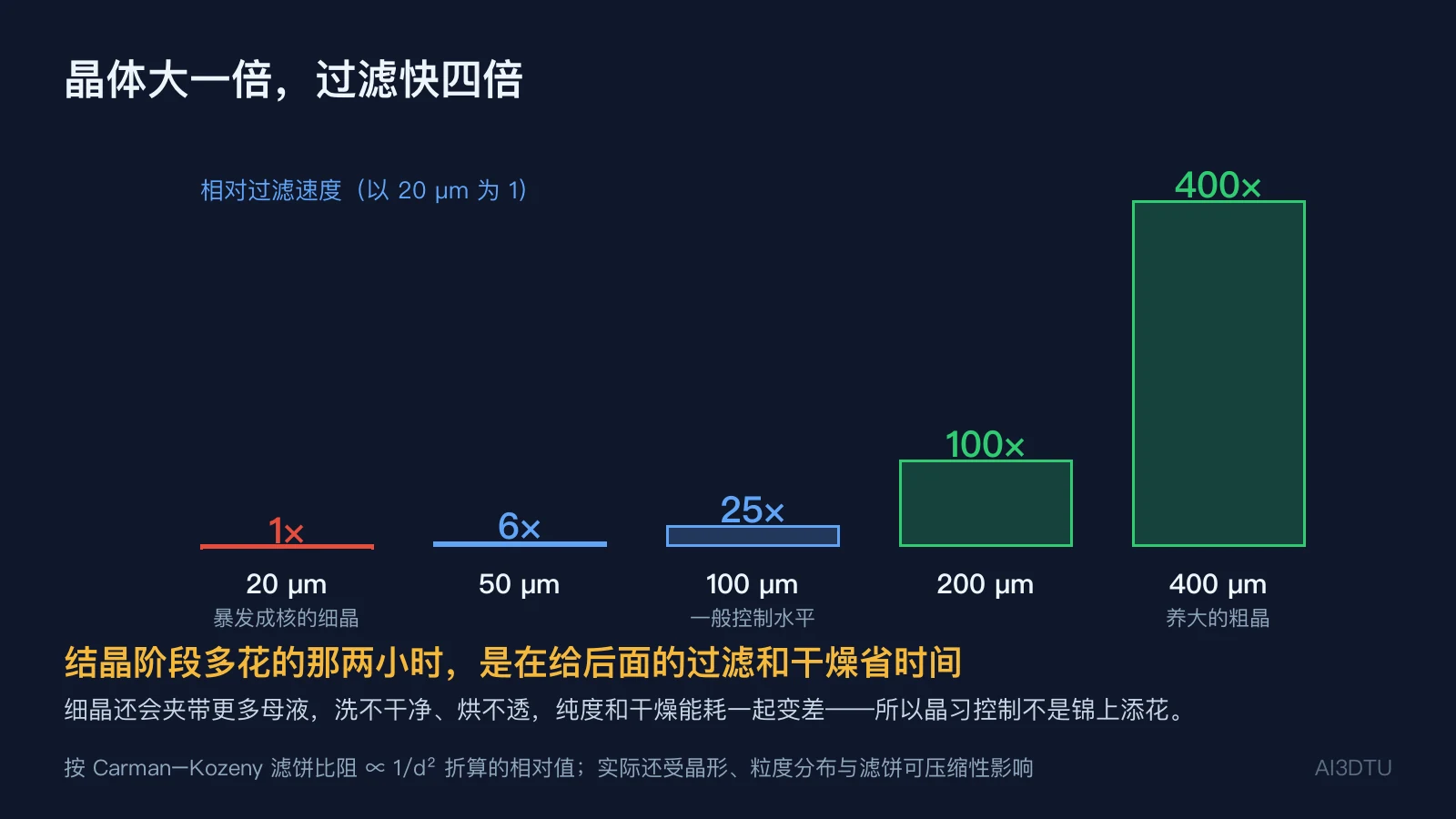

按滤饼比阻与粒径平方成反比折算：粒径翻一倍，过滤速度快四倍。20 μm 的细晶和 400 μm 的粗晶之间，过滤速度差 400 倍。
不止快慢。细晶还会夹带更多母液——比表面积大、颗粒间毛细通道细，洗不干净，杂质带进成品；带进去的水又要靠干燥赶走，能耗跟着上去。
所以在结晶阶段多花的那两小时，是在给后面的过滤和干燥省时间。
固液分离：离心还是过滤
晶体长好了，得把它和母液分开。工业上主要两条路。
离心靠离心力把母液甩出去，适合颗粒较粗、易沉降的物系，能做到较低的滤饼含液量，而且方便在机内洗涤。缺点是对细晶不友好，且高速旋转会打碎晶体。
过滤靠压差把母液推过滤饼，形式很多（板框、带式、转鼓、烛式）。它对粒度的适应范围更宽，但滤饼含液量通常高于离心。
这一步的含液量直接定了干燥的负荷：离心后含液 5% 和过滤后含液 25%，送进干燥机的水量差了五倍。
- 粒度粗、要求低含液、需机内洗涤 → 离心
- 粒度细、滤饼可压缩、处理量大 → 过滤
- 滤饼含液量是干燥段的输入条件——这里省一分，干燥能耗省一大截
- 母液通常要返回结晶器套用，套用几次后杂质累积，需要开侧线净化
干燥：水不是一种，难赶的是结合水
干燥看起来简单——加热赶水。但物料里的水分成几类，难度差很远。
表面水和大孔里的自由水，性质和一杯水没区别，蒸发它就是自由水面蒸发。
结合水不一样：吸附在固体表面、卡在毛细管里、或者以结晶水的形式进了晶格。它的蒸汽压低于纯水，所以更难赶；卡在最下面的那部分，无论烘多久都赶不走——这就是平衡含水量。
平衡含水量不是常数，它随环境的相对湿度走。同一台干燥机，梅雨季和冬天出来的产品含水量不一样，原因就在这儿。

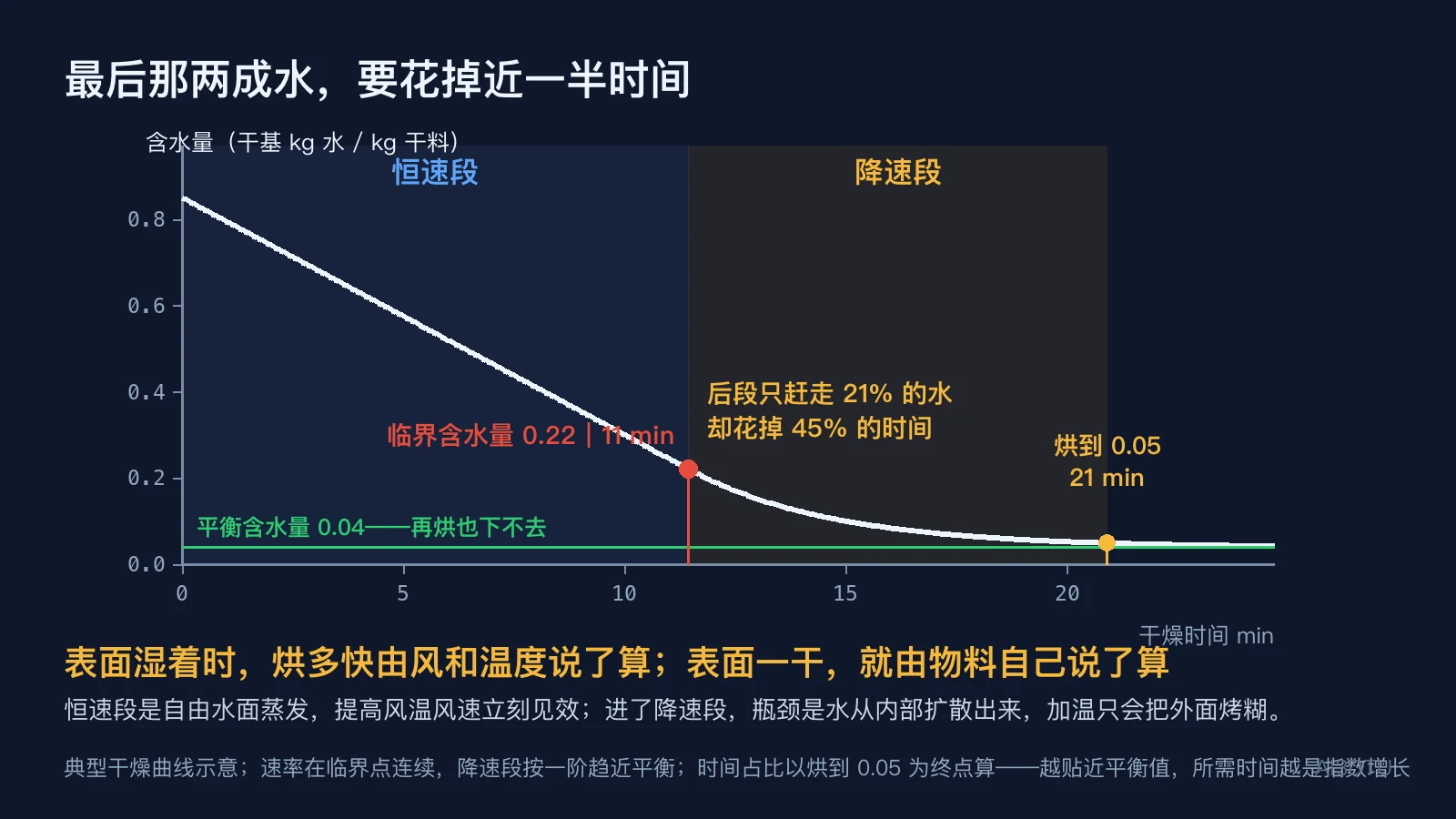

最后那两成水，要花掉近一半时间
把含水量对时间画出来，会明显分成两段。
恒速段：物料表面一直是湿的，蒸发行为等同于自由水面，速率由风温、风速、湿度这些外部条件决定。这段提高风温风速立刻见效。
降速段：表面开始干了，水必须从内部扩散出来才能蒸发，瓶颈换成了物料自己。这时再加大风温，只会把外层烤糊而里面还是湿的。
两段之间的拐点叫临界含水量。按典型曲线算，从 0.85 烘到 0.05（干基），后半段只赶走 21% 的水，却要花掉 45% 的时间。
所以干燥机选型的核心问题是：这个物料的临界含水量在哪儿、降速段有多长。它决定了你该选一台大风量的还是一台长停留时间的。

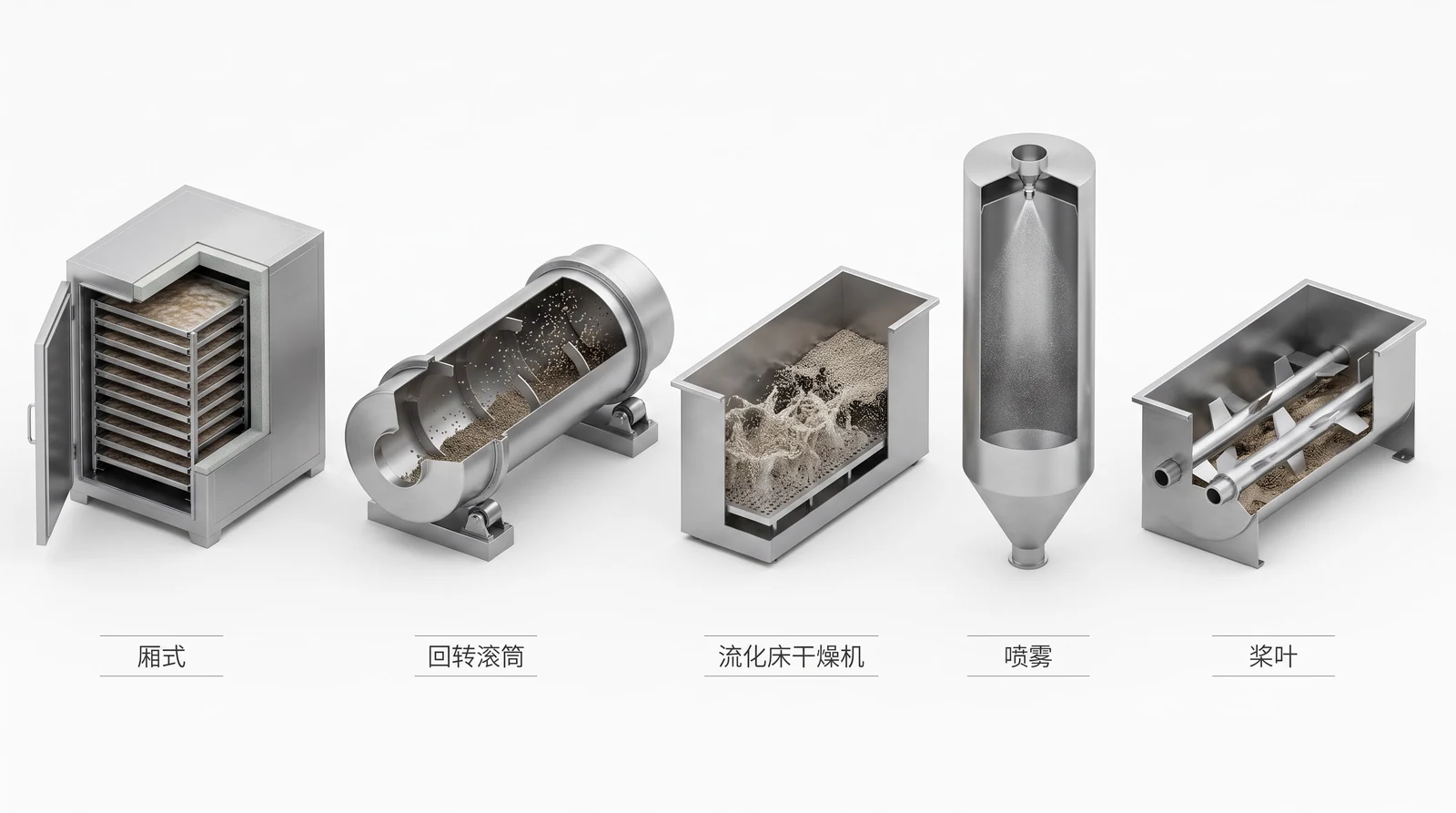

干燥机有哪几种，怎么挑
干燥机的种类比大多数设备都多，因为物料形态实在太杂——泥状、粉状、颗粒、片状、溶液，各有各的伺候法。
挑的逻辑其实只有三条：进料是什么形态、物料耐不耐热、要不要连续生产。
五种干燥机选型对照
下面这张按实际决策顺序排。
| 类型 | 适合的进料 | 连续性 | 特点与代价 |
|---|---|---|---|
| 厢式（盘式） | 块状、片状、小批量 | 间歇 | 投资低、适应性极广；人工装卸，效率低、批次差异大 |
| 回转滚筒 | 颗粒、块状，允许翻滚 | 连续 | 处理量大、耐脏耐糙；停留时间分布宽，怕粘怕碎 |
| 流化床 | 粒度均匀的颗粒 | 连续或间歇 | 传热极好、干得快、温度均匀；粒度分布宽或太粘就流化不起来 |
| 喷雾 | 可泵送的溶液、料浆 | 连续 | 一步从液到粉、物料不烫；塔体巨大、投资高、热效率偏低 |
| 桨叶（空心桨） | 膏状、滤饼、污泥 | 连续 | 靠传导不靠热风，尾气量极小，适合有毒有味物料；处理量受传热面限制 |
| 气流（闪蒸） | 含表面水为主的粉粒 | 连续 | 停留时间以秒计，占地小；只能赶自由水，降速段长的物料不行 |
| 冷冻（冻干） | 热敏、高价值物料 | 间歇为主 | 保形保活性、复水极快；真空与冷阱能耗高，周期以小时到天计 |

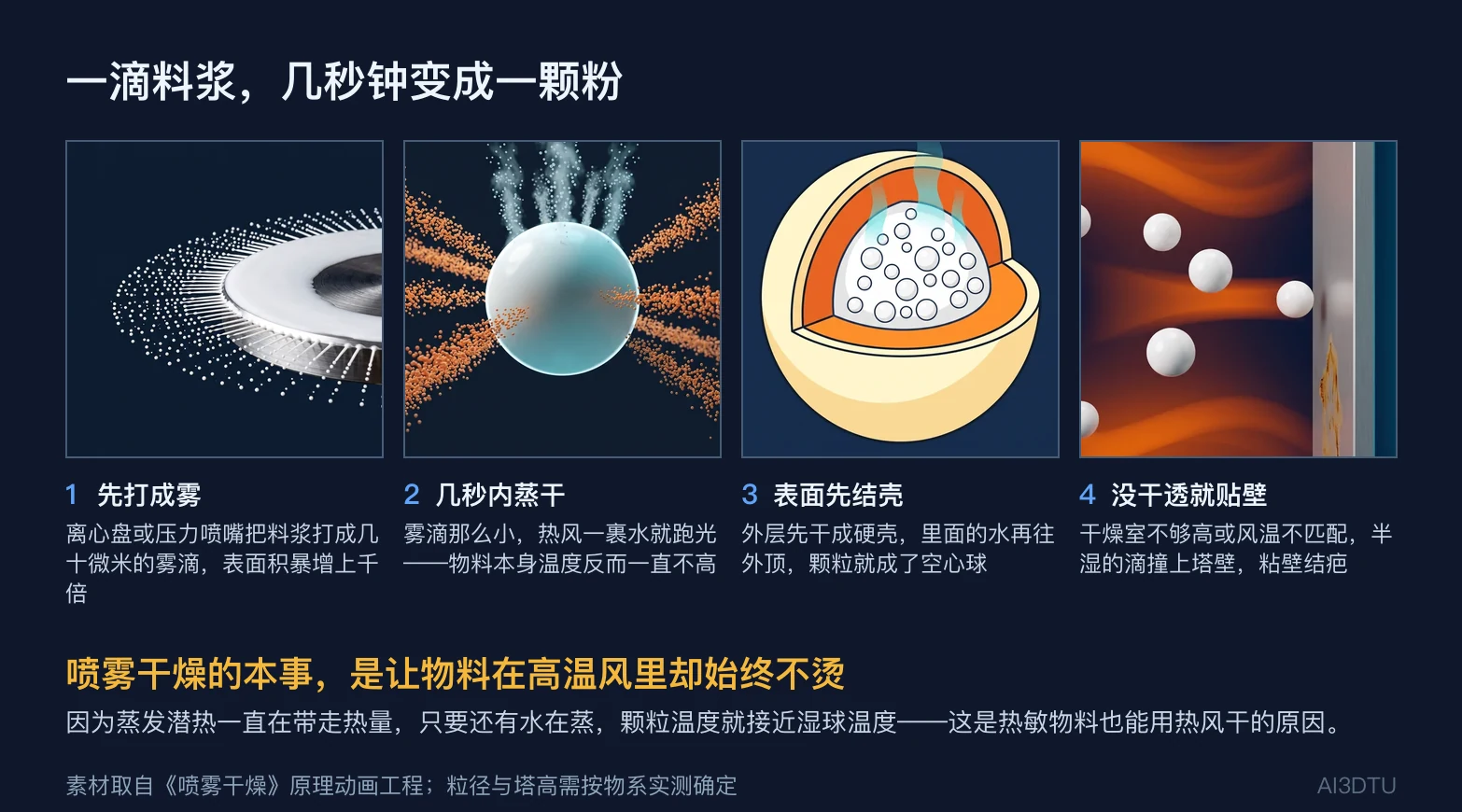

喷雾干燥：一滴料浆，几秒钟变成一颗粉
喷雾干燥值得单独说，因为它是唯一一步就能从液体做到成品粉末的干燥方式，奶粉、洗衣粉、陶瓷粉、很多药用辅料都靠它。
料浆先被离心盘或压力喷嘴打成几十微米的雾滴，表面积暴增上千倍，热风一裹，几秒钟水就跑光了。
最反直觉的一点：进风温度可能有两三百度，物料本身却一直不烫。因为只要还有水在蒸发，蒸发潜热就一直在带走热量，颗粒温度接近湿球温度。这是热敏物料也敢用高温热风的原因。
典型的两个毛病也都在图里：颗粒成空心球（外层先结壳，里面的水往外顶），粘壁结疤（干燥室不够高或风温不匹配，半湿的液滴撞上塔壁）。

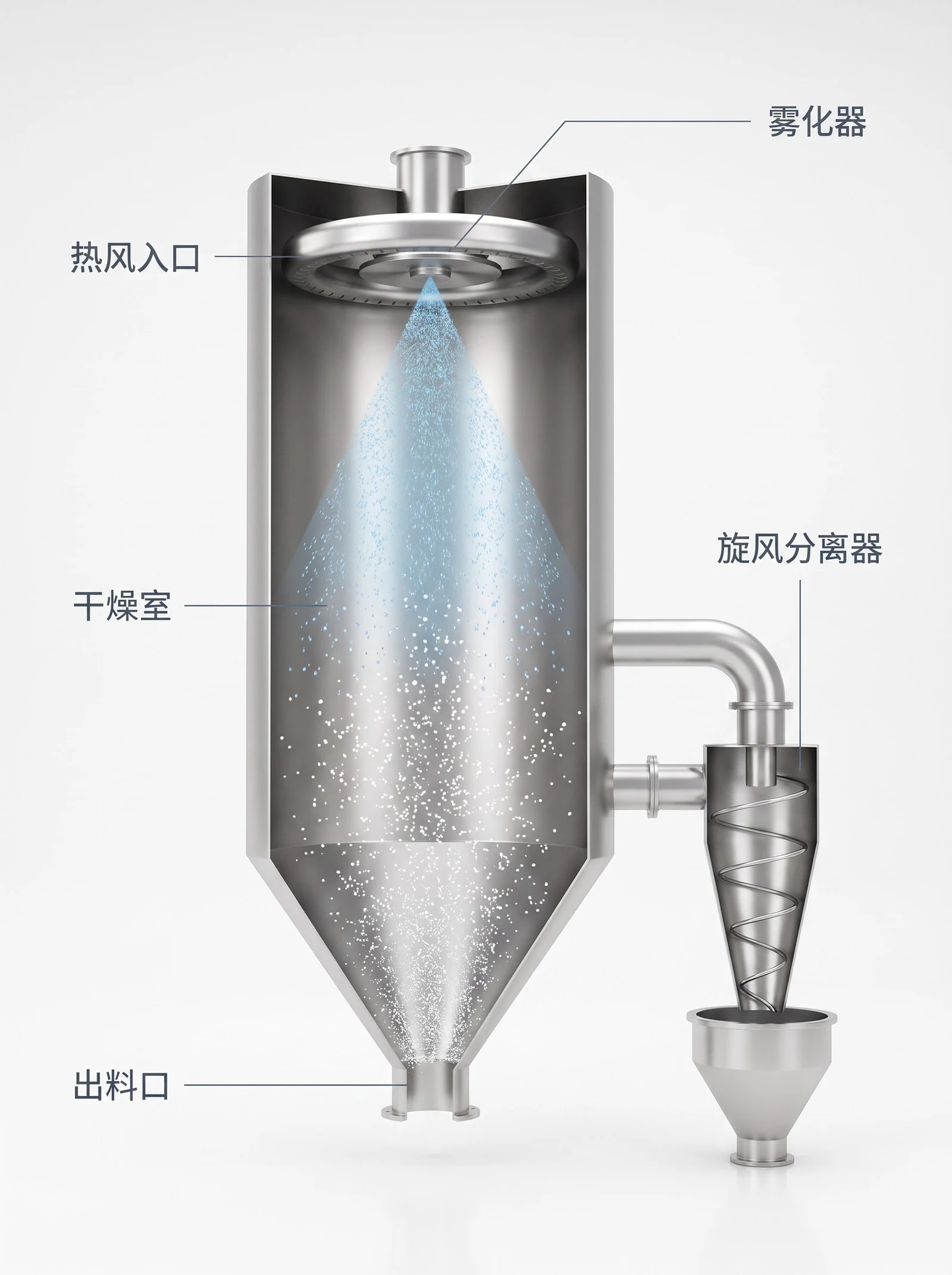

喷雾干燥塔里有什么
结构比想象的简单：塔顶一个雾化器、一圈热风分布器，塔身就是个高瘦的圆筒（高度是为了给液滴留够下落时间），锥底出料，尾气带着细粉去旋风分离器回收。
选型的第一个问题永远是塔要多高——它由液滴干燥所需时间决定，而那个时间又由物料的降速段有多长决定。绕回到前面那张干燥曲线。

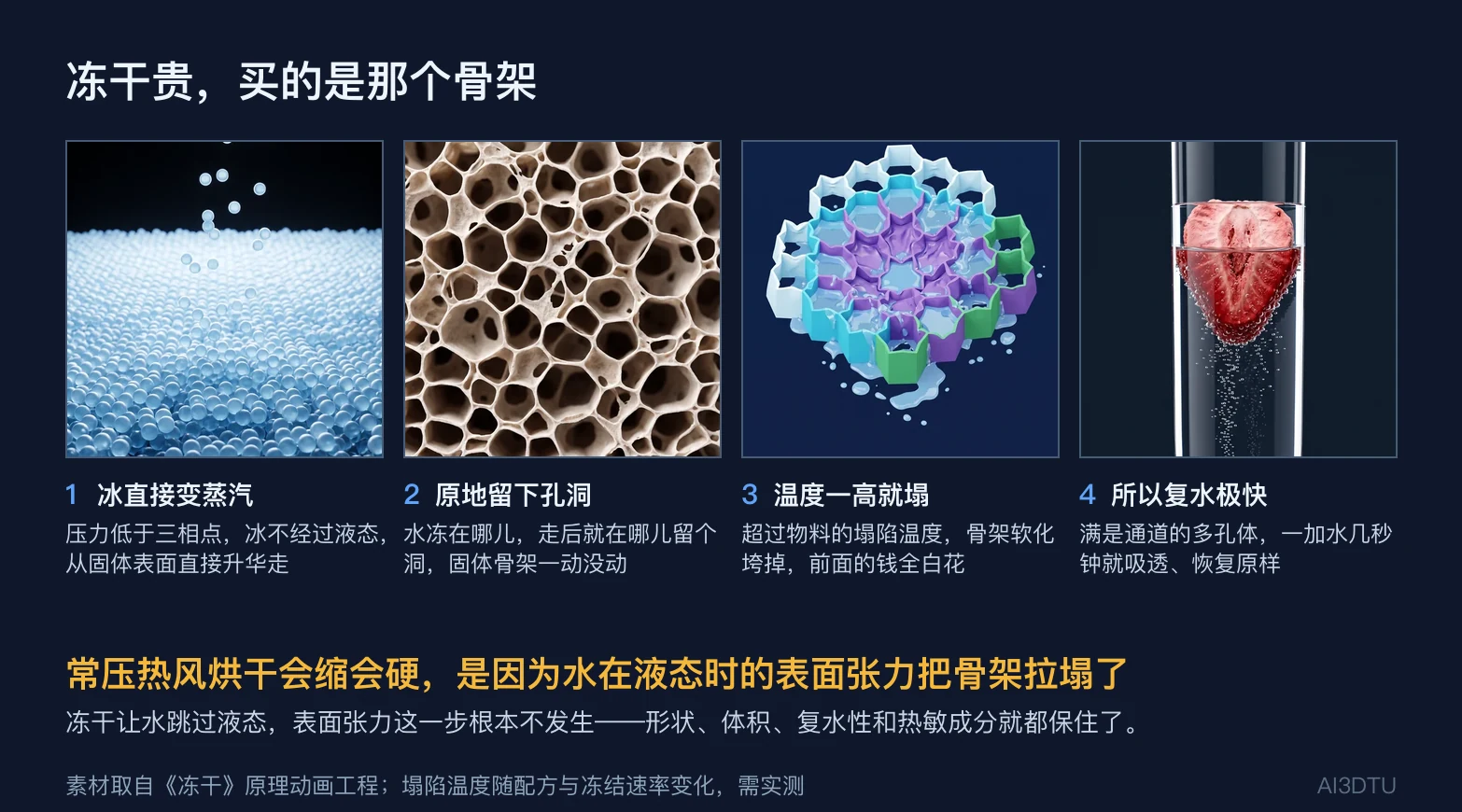

冻干贵，买的是那个骨架
常压热风烘干，物料常常会缩、会硬、会复水困难。原因不在温度，在于水从液态蒸发时，表面张力会把内部的固体骨架拉塌。
冻干的办法是让水跳过液态：先把物料冻实，再把压力抽到水的三相点（611 Pa / 0.01 ℃）以下——这时冰不会融化，直接升华成水蒸气。
水冻在哪儿，走后就在哪儿留个洞，固体骨架一动没动。所以冻干品是多孔的、保持原来体积和形状、加水几秒就复原，热敏成分也保住了。
代价是真空系统和冷阱的能耗，周期以小时甚至天计。而且有个硬约束：干燥过程中物料温度不能超过它的塌陷温度，超了骨架软化垮掉，前面的钱全白花。

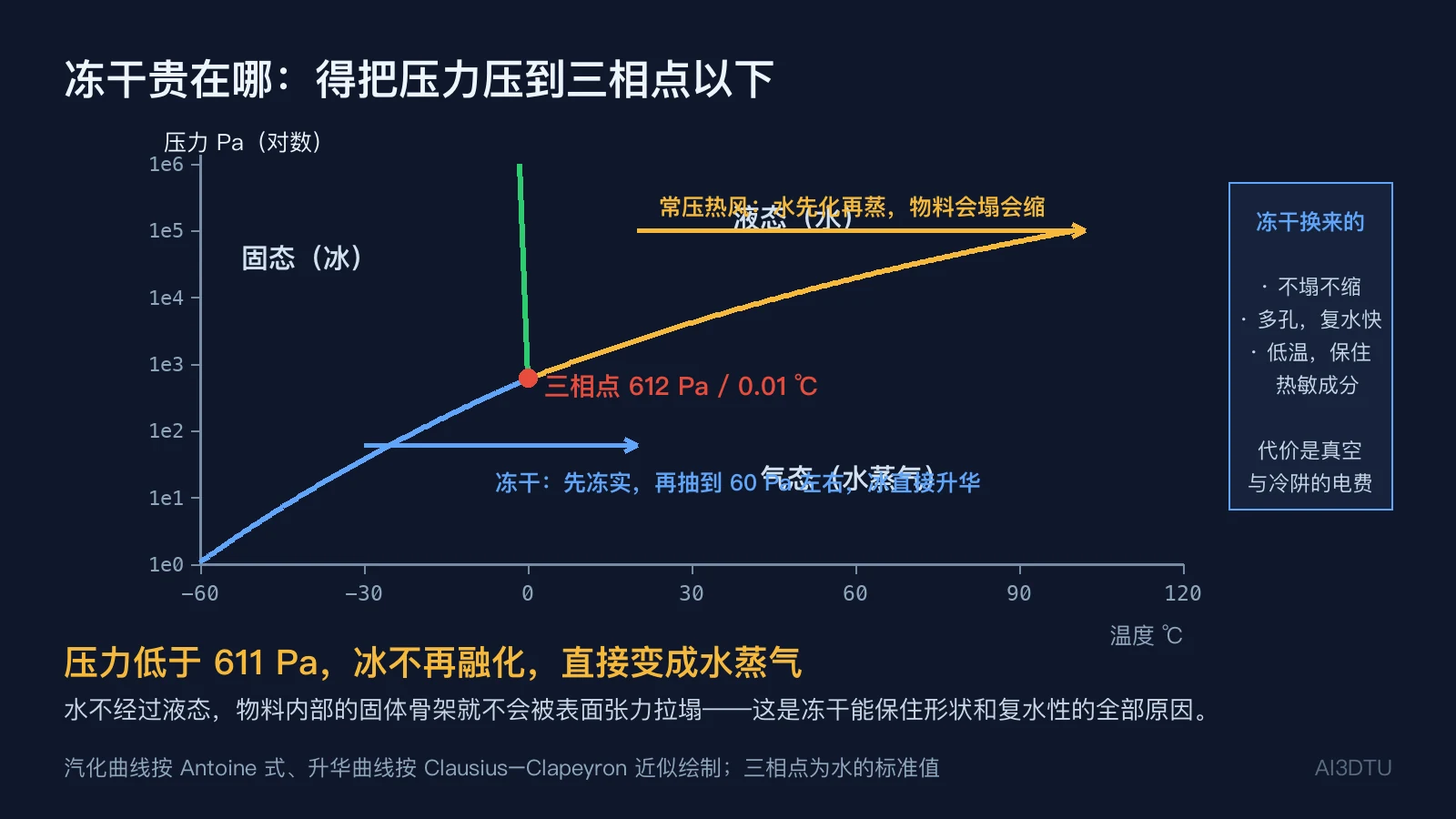

三相点那条线在哪儿
把水的相图画出来，冻干的条件就一目了然：只有在 611 Pa 以下，固-气之间才有直接通路。
实际操作压力通常在几十帕，比三相点低一个数量级——压力越低，升华驱动力越大，但抽真空的代价也越高。
相图上还能看出常压热风干燥走的是另一条路：温度升到 100 ℃ 附近，水先化成液体再蒸发，中间那段液态就是骨架塌陷的来源。
出问题先看哪儿
干燥和结晶的异常，大多能顺着这条链倒推回去。
- 先看上游：干燥不合格，先查进料含液量和粒度，而不是先加温度
- 加温度往往是错的方向：降速段加温只会烤糊外层，内部照样湿
- 结晶那一步定了后面的上限——晶形不对，过滤和干燥怎么调都别扭
| 现象 | 先看 | 常见方向 |
|---|---|---|
| 产品含水量忽高忽低 | 进料含液量、环境湿度 | 上游离心/过滤不稳；平衡含水量随季节变化 |
| 干燥出口含水超标 | 停留时间、临界含水量 | 降速段被低估；进料粒度变细导致内扩散路径变长 |
| 产品结块、流动性差 | 出口温度与冷却 | 出料温度高、未冷却就装袋，残余水分再分布 |
| 晶体细、过滤慢 | 降温速率、晶种、搅拌 | 过饱和度冲进不稳区暴发成核；搅拌剪切打碎晶体 |
| 纯度不合格 | 母液夹带、洗涤 | 细晶夹带母液；洗涤液量或方式不对 |
| 喷雾塔粘壁结疤 | 塔高、风温分布、雾化粒径 | 液滴未干透即接触塔壁；雾化不均出现大液滴 |
| 冻干品塌陷、复水差 | 制品温度、真空度 | 超过塌陷温度；升华界面推进太快 |
常见问题
结晶有哪几种方式，怎么选？
主要三种：冷却结晶、蒸发结晶、加反溶剂结晶。选哪种看溶解度曲线的斜率。溶解度随温度陡升的物系（如硝酸钾，80 ℃ 每 100 g 水溶 169 g，20 ℃ 只溶 31.6 g）适合冷却结晶，理论收率可达 81%；溶解度曲线平坦的物系（如食盐，0 到 100 ℃ 只从 35.7 涨到 39.8）冷却几乎无效，必须靠蒸发；对热敏或溶解度都不利的体系，可加入与溶剂互溶但不溶解溶质的反溶剂，把溶解度直接压下来。
为什么降温太快，结晶出来的颗粒又小又碎？
因为成核有临界尺寸。溶液里的分子团簇只有长过临界尺寸，继续长大才比溶解划算，才成为真正的晶核。过饱和度越高，临界尺寸越小，成核速率呈指数上升。降温太快会让浓度越过超溶解度线进入不稳区，一瞬间暴发出无数晶核，溶质全被拿去成核，没剩多少用来把晶体养大。正确做法是让浓度轨迹贴着介稳区（溶解度线与超溶解度线之间）走，并投加晶种消耗过饱和度。
晶体大小对后面工序有什么影响？
影响很大。按滤饼比阻与粒径平方成反比折算，粒径翻一倍过滤速度快四倍，20 μm 与 400 μm 之间差 400 倍。细晶还会夹带更多母液——比表面积大、颗粒间通道细，洗不干净，杂质进成品，带进去的水又要靠干燥赶走，能耗上升。所以结晶阶段多花的时间，是在给过滤和干燥省时间。
干燥的恒速段和降速段有什么区别？
恒速段物料表面一直是湿的，蒸发等同于自由水面，速率由风温、风速、湿度这些外部条件决定，提高风温风速立刻见效。表面开始变干后进入降速段，水必须先从物料内部扩散出来才能蒸发，瓶颈变成物料自身，这时再加大风温只会把外层烤糊而内部仍湿。两段之间的拐点是临界含水量。按典型曲线，从 0.85 烘到 0.05（干基），后半段只赶走 21% 的水却要花掉 45% 的时间。
喷雾干燥为什么进风两三百度，物料却不会烧坏？
因为蒸发潜热持续带走热量。料浆被雾化成几十微米的液滴后表面积暴增上千倍，只要液滴里还有水在蒸发，颗粒温度就接近湿球温度，远低于进风温度，而且整个过程只有几秒。这是热敏物料也能用高温热风干燥的原因。常见问题是颗粒成空心球（外层先结壳、内部水往外顶）和粘壁结疤（干燥室高度不够或风温不匹配，半湿液滴撞上塔壁）。
冷冻干燥为什么贵，又为什么非它不可？
贵在真空系统和冷阱的能耗，周期以小时甚至天计。非它不可是因为它让水跳过液态：把压力抽到水的三相点（611 Pa / 0.01 ℃）以下，冰不融化直接升华。常压热风干燥时，水从液态蒸发的表面张力会把物料内部的固体骨架拉塌，导致收缩、变硬、复水困难；冻干中水冻在哪儿走后就在哪儿留个孔，骨架完整保留，所以成品多孔、保形、复水极快、热敏成分不受损。硬约束是制品温度不能超过塌陷温度，否则骨架软化垮掉。
干燥机有几种类型，怎么选？
常见有厢式（盘式）、回转滚筒、流化床、喷雾、桨叶、气流（闪蒸）、冷冻干燥等。选型主要看三条：进料形态（块状、颗粒、膏状滤饼还是可泵送料浆）、物料耐不耐热、要不要连续生产。可泵送的料浆一步做成粉选喷雾；粒度均匀的颗粒选流化床；膏状滤饼、污泥且有毒有味选桨叶（尾气量小）；只含表面水的粉粒选气流干燥；热敏高价值物料选冻干。
