锅炉只干一件事，但这件事分三段

上一期讲的是烧火那一半——辐射段、对流段、炉管为什么会结焦。这一期讲汽水那一半：热已经隔着钢管送进来了，水这边发生了什么。

一台锅炉的全部任务是：把常温的水变成合格的蒸汽。听起来是一件事，实际是三件机制完全不同的事串在一起：先把水加热到沸点（升温）、再让它沸腾变成蒸汽（换相）、最后把蒸汽继续加热（再升温）。

这三段分别对应锅炉里三组不同的受热面：省煤器、水冷壁（蒸发受热面）、过热器。它们长得不一样、装的位置不一样、材料等级也不一样——因为它们干的活本来就不是一回事。

⚠️ 这里要先划清一条界：锅炉的「炉」和「锅」是两个系统。炉是烧火的那一侧（燃烧器、炉膛、烟道），上一期讲过；锅是走水汽的那一侧（省煤器、水冷壁、汽包、过热器）。看图看不懂的时候，先问自己看的是哪一侧。

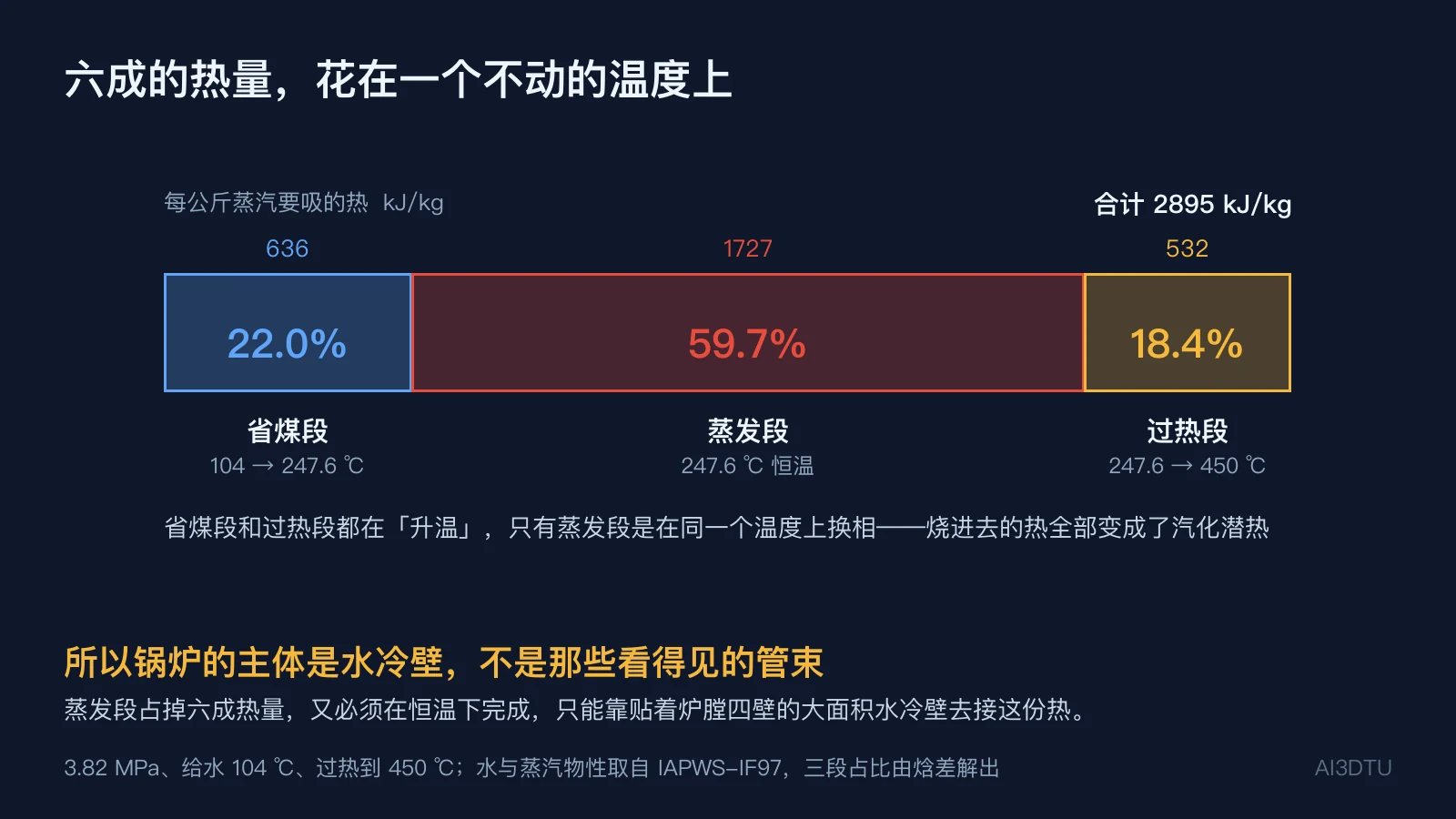

一公斤水变成蒸汽，热花在哪三段

把账算出来才知道该在哪儿下功夫。取 3.82 MPa、给水 104 ℃、过热到 450 ℃：

省煤段（104 → 247.6 ℃）吃掉 636 kJ/kg，占 22.0%；蒸发段吃掉汽化潜热 1727 kJ/kg，占 59.7%；过热段（247.6 → 450 ℃）吃掉 532 kJ/kg，占 18.4%。合计 2895 kJ/kg。

关键不在于蒸发段占的比例最大，而在于它是在一个不动的温度上完成的。省煤段和过热段都在升温，温度一路往上爬；蒸发段从头到尾都是 247.6 ℃，烧进去的热全部变成了汽化潜热。

恒温意味着换热温差被锁死了。你没法靠「让它更热一点」来加快蒸发，只能靠面积。所以锅炉的主体必然是贴着炉膛四壁的大面积水冷壁——那是全炉温差最大、面积最好铺的位置。

压力推到头，蒸汽和水就不分家了

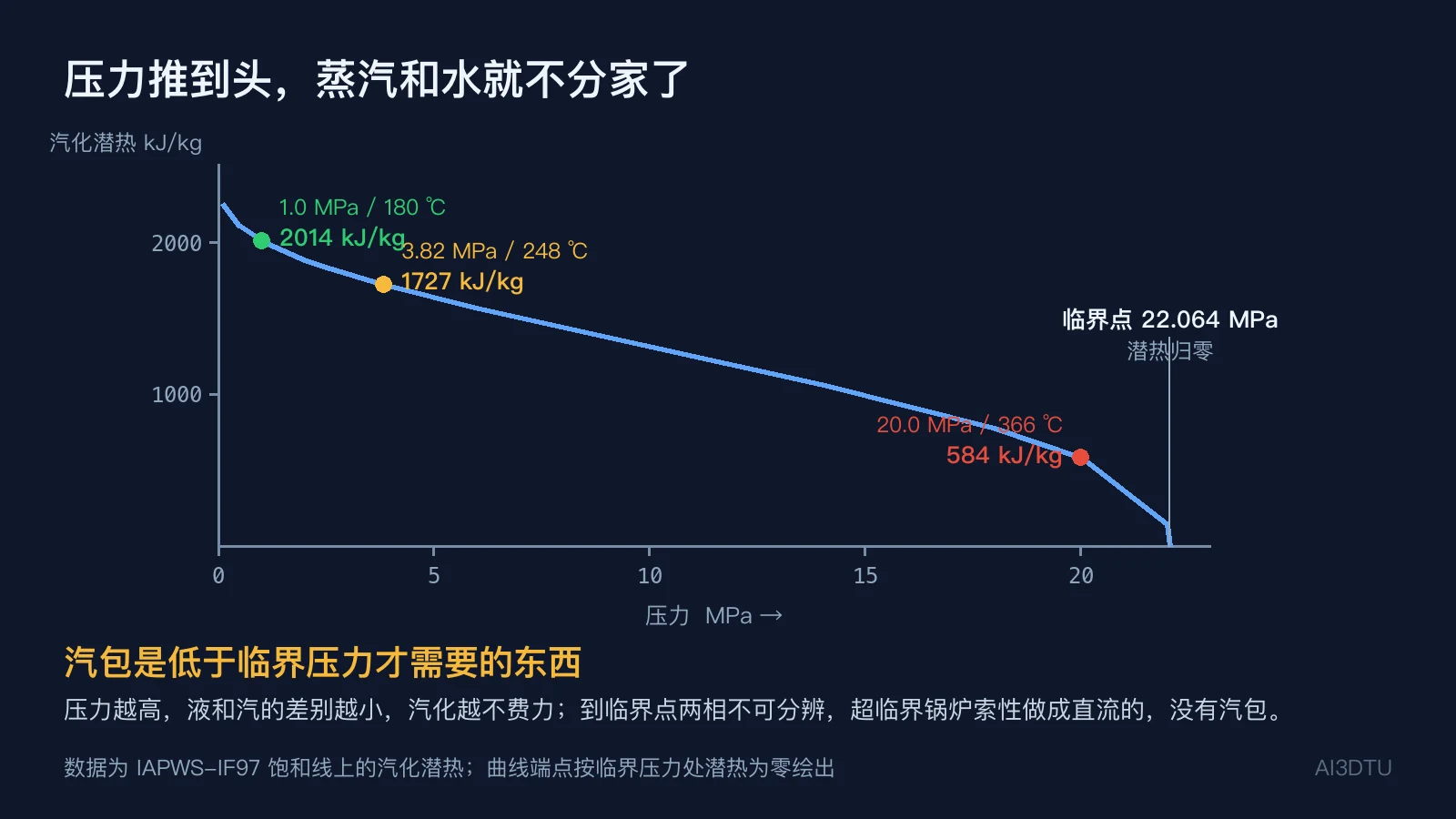

汽化潜热不是常数，它随压力单调衰减：1.0 MPa 时 2014 kJ/kg，3.82 MPa 时 1727，20 MPa 时只剩 584，到临界压力 22.064 MPa 时归零（常压下是 2257）。

物理含义很直接：压力越高，液和汽的密度差越小，「变成蒸汽」这件事越不费力。到了临界点，两相不可分辨——既然分不出汽和水，也就不需要一个容器去做汽水分离。

这就是超临界锅炉没有汽包的原因。它做成直流的：水从一端进去，沿着一根连续的长管一路加热，出来直接就是过热蒸汽，中间没有任何回路，也没有需要分离的两相区。

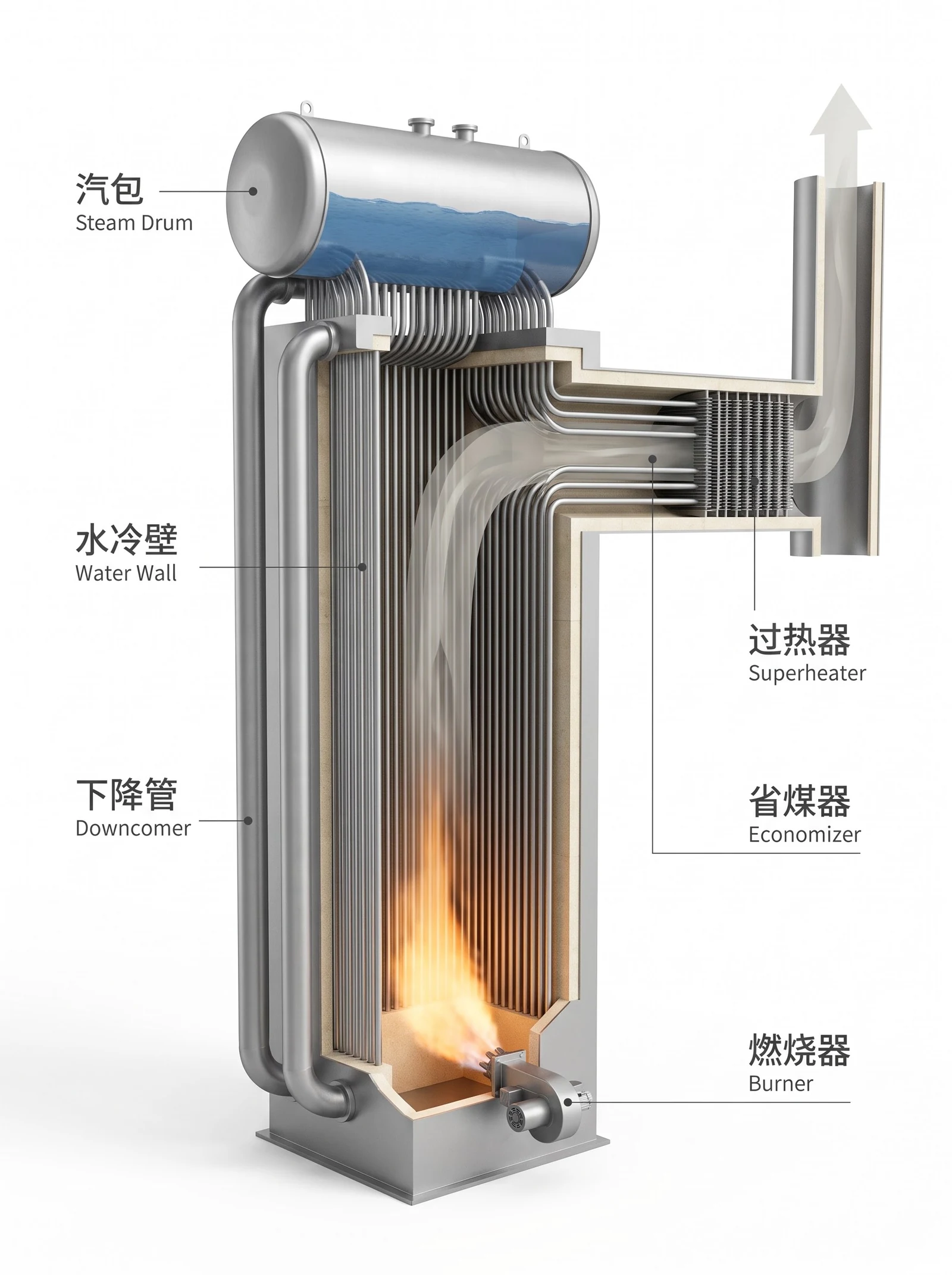

水管锅炉：从外面看是一台，里面是四组受热面

工业和电站上用得最多的是水管锅炉——水走在管子里，火在管子外面。它的结构可以按水汽的行进顺序一路读下来：

给水先进省煤器（在尾部烟道，用最后那点烟气余热把水预热）→ 上到汽包 → 靠密度差沿下降管落到炉膛底部的下集箱 → 分配进贴着炉膛四壁的水冷壁管 → 在水冷壁里被火焰烤出蒸汽，汽水混合物回到汽包 → 汽包把汽和水分开，水继续循环、蒸汽去过热器 → 过热蒸汽出炉。

这条路径里，汽包是唯一一个既装水又装汽的地方，它是整个循环的枢纽：分离、缓冲、加药、排污都在这里。

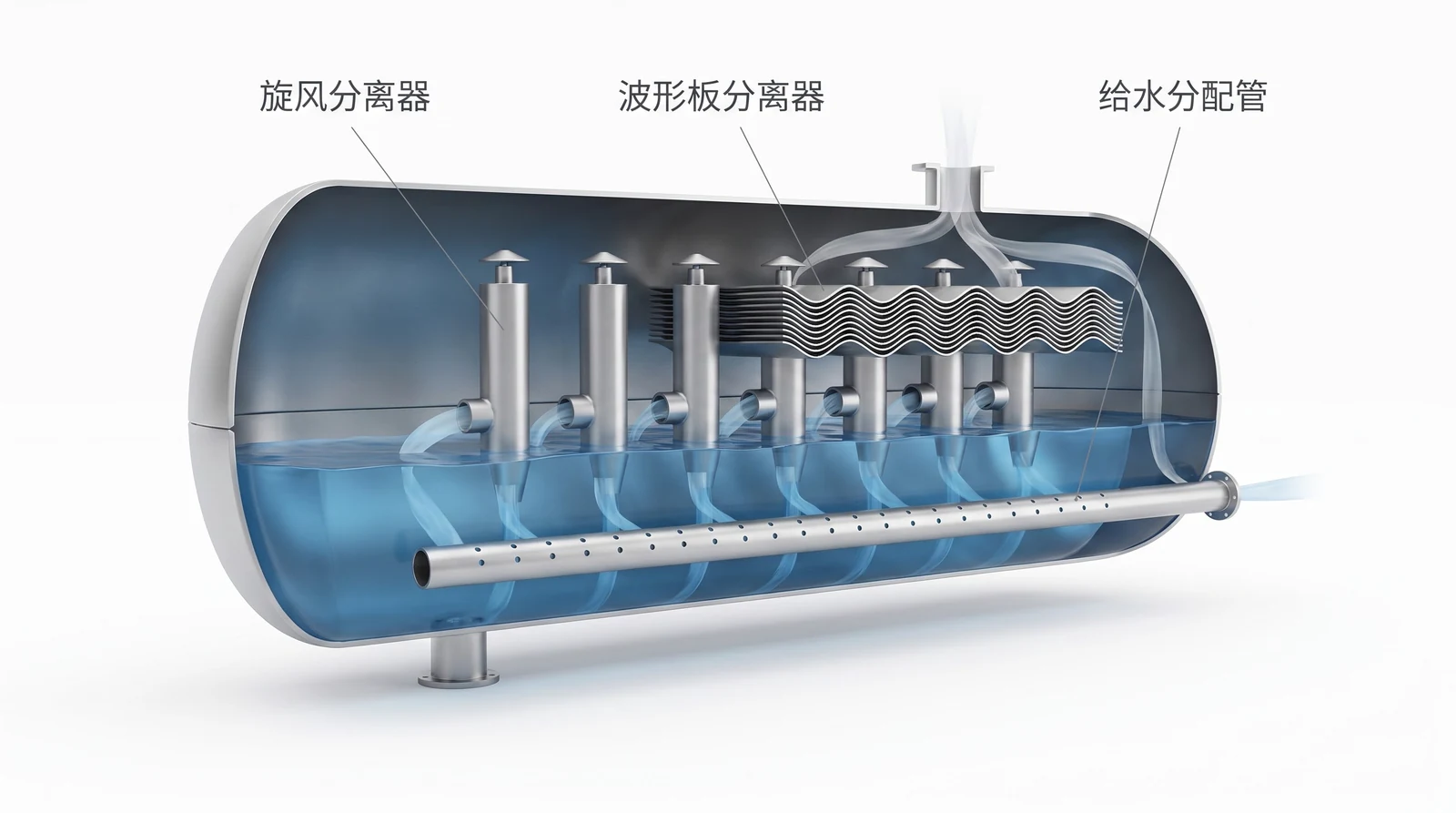

汽包里面有什么

从外面看汽包就是一个粗大的卧式圆筒，里面其实塞了四样东西，每一样对应一个具体的任务：

• 旋风分离器——汽水混合物从切向冲进一个个小圆筒里高速旋转，水被甩到筒壁上落回水空间，蒸汽从顶部出来。这是粗分离，把绝大部分水甩掉。
• 波形板分离器——蒸汽再穿过一叠折成波浪的钢板，靠惯性把残余的细小水滴撞下来。这是精分离，决定了蒸汽的湿度。
• 给水分配管——一根水面以下、管壁开满小孔的长管。给水不能一股脑倒进来，否则局部温度骤降会让筒壁产生热应力，所以要沿长度均匀撒。
• 连续排污管——开口在水面附近。锅水里含盐浓度最高的地方就在水面，所以排污口开在这儿最划算。

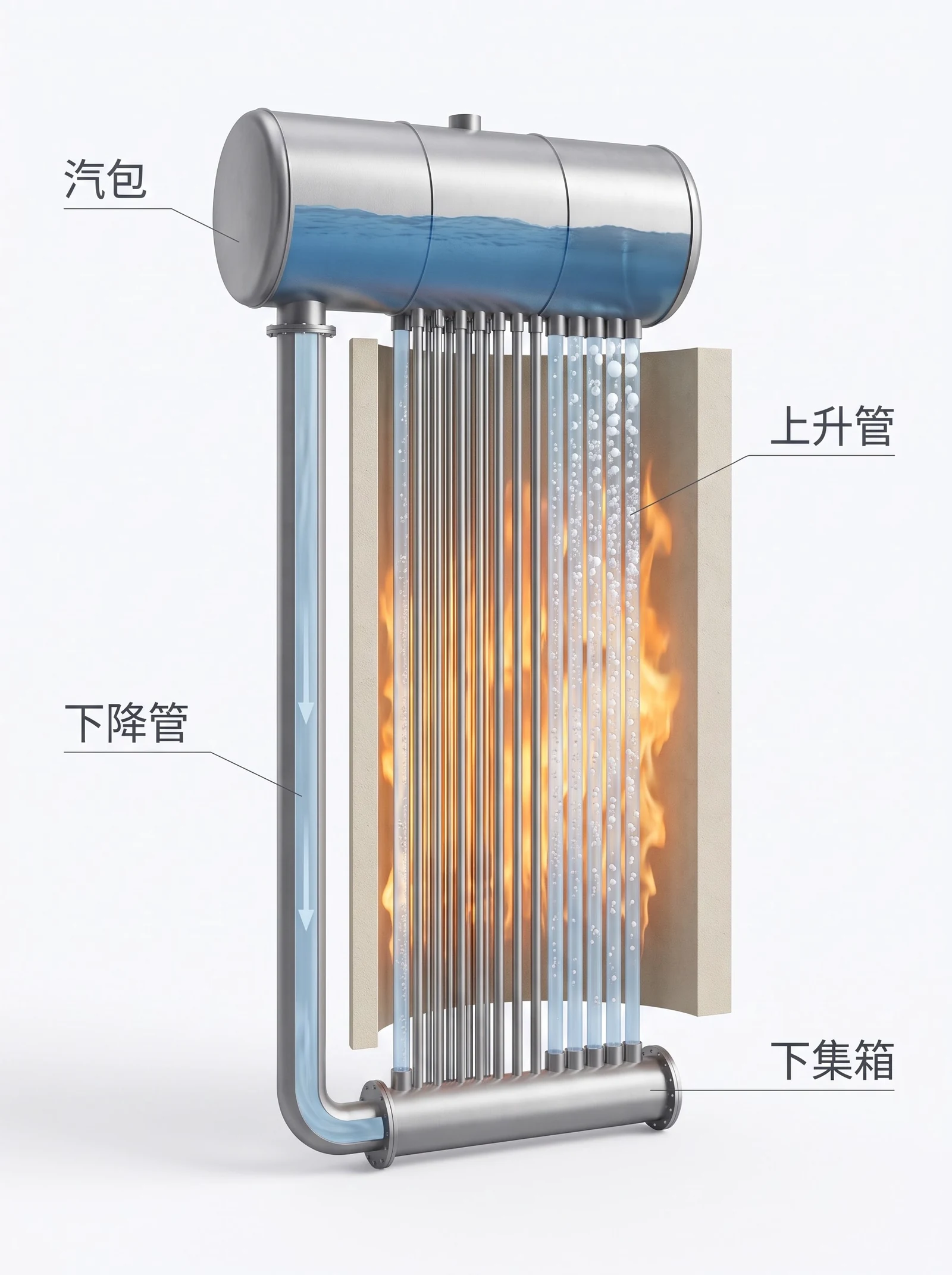

自然循环：靠两根管子的重量差转起来

水在锅炉里循环，靠的不是泵，是密度差。

下降管走在炉膛外面、不受火，里面是温度较低的饱和水，密度大；上升管（也就是水冷壁）贴着炉墙受火，里面是汽水混合物，密度小。两根管子高度相同，重的那根就把轻的那根顶上去——整个回路自己就转起来了。

这也解释了为什么下降管一定要布置在炉膛外面：一旦下降管也受了火、里面也产生了气泡，两边密度就拉不开差距，循环立刻变慢甚至停滞。这是锅炉布置里的一条硬规矩。

压力越高，水自己越不愿意转

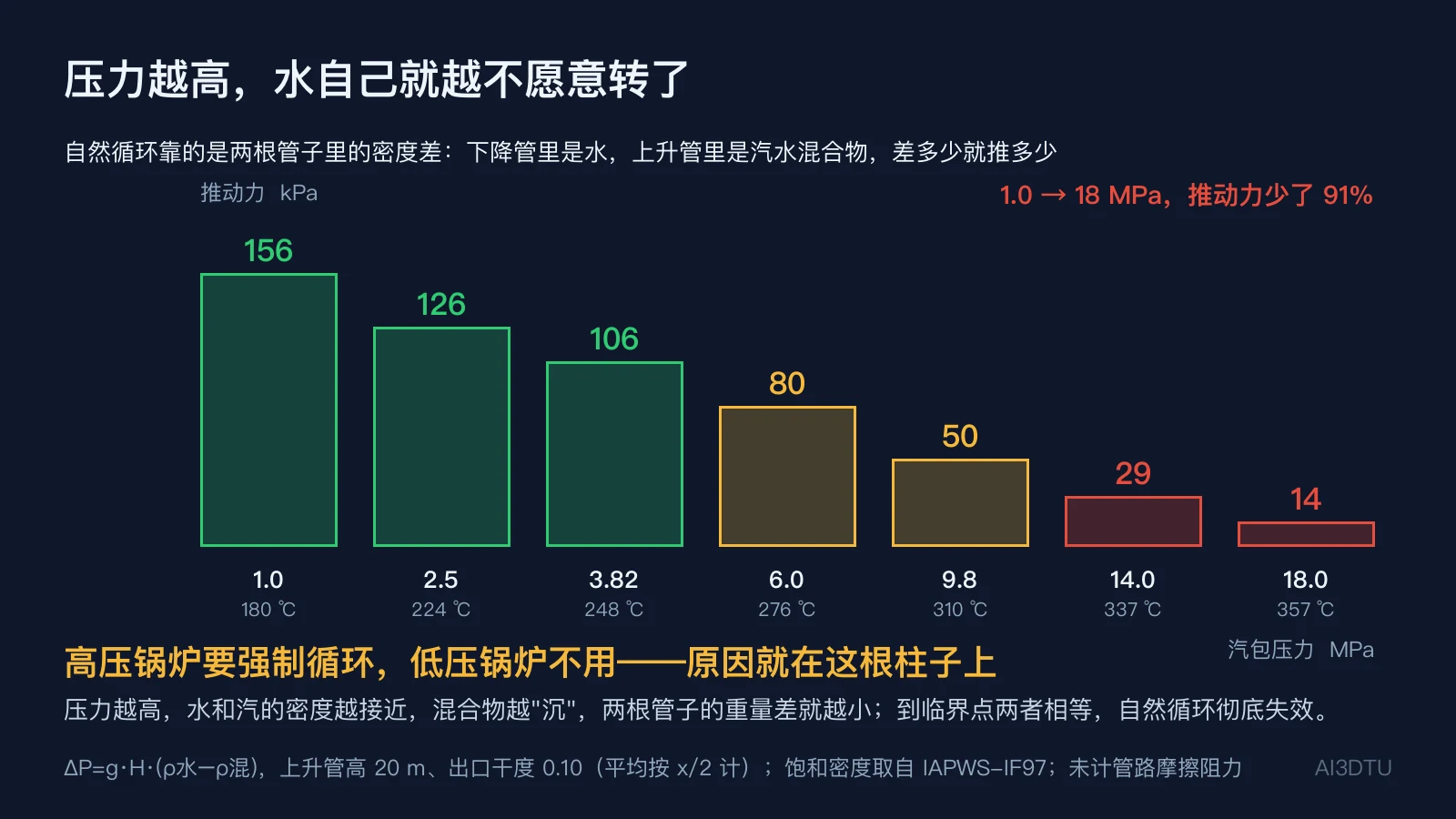

自然循环的推动力可以算：ΔP = g·H·(ρ水 − ρ混)。取上升管高 20 m、出口干度 0.10，用饱和水与饱和汽的密度算出混合物密度：

1.0 MPa 时推动力有 156 kPa；到 6.0 MPa 剩 80 kPa；到 18 MPa 只剩 14 kPa，比低压时少了 91%。

道理和上一节的汽化潜热是同一件事的两个侧面：压力越高，水和汽的密度越接近，汽水混合物越「沉」，两根管子的重量差就越小。到临界点两者相等，自然循环彻底失效。

所以锅炉按循环方式分成三档，分界不是习惯而是这条曲线：低中压用自然循环（不用泵，简单可靠）；高压用强制循环（在下降管上加一台循环泵补足推动力）；超临界只能用直流（根本没有循环这回事）。

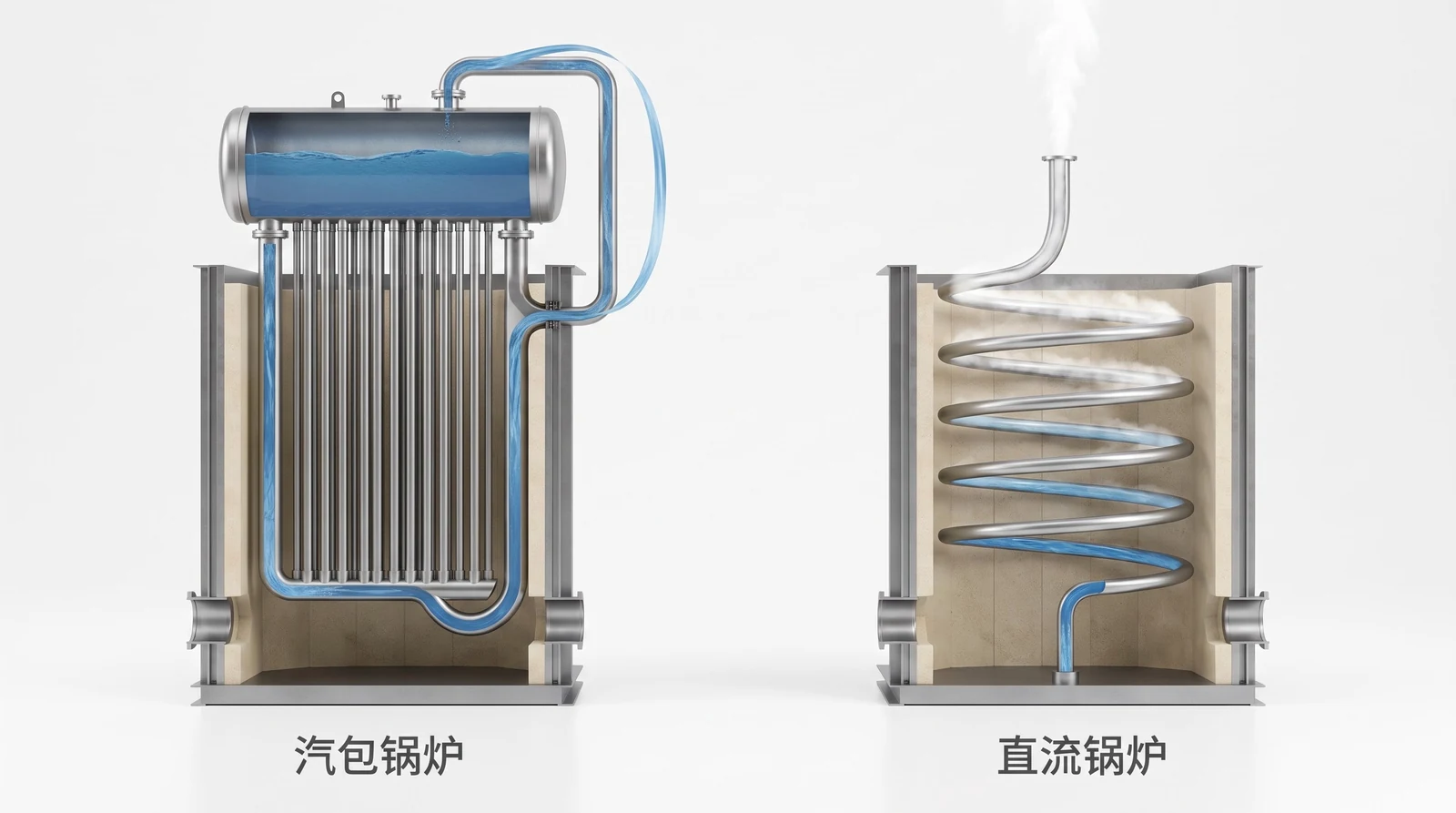

汽包锅炉与直流锅炉

把上面两条合起来，就得到锅炉最根本的一次分家。

汽包锅炉有一个明确的两相区，汽包把它兜住：水在回路里反复循环，每循环一次只有一小部分变成蒸汽（循环倍率通常是好几倍到十几倍）。好处是汽包起蓄热和缓冲作用，负荷波动时压力变化平缓；水质要求也相对宽松，因为盐可以靠排污从汽包带走。

直流锅炉没有汽包，给水一次通过、全部变成蒸汽。好处是没有厚壁大筒体，启停快、可以做到超临界；代价是水质要求极其苛刻——进去多少杂质就全部留在管子里，没有排污这个出口；而且蒸发段与过热段的分界点会随负荷漂移，控制难得多。

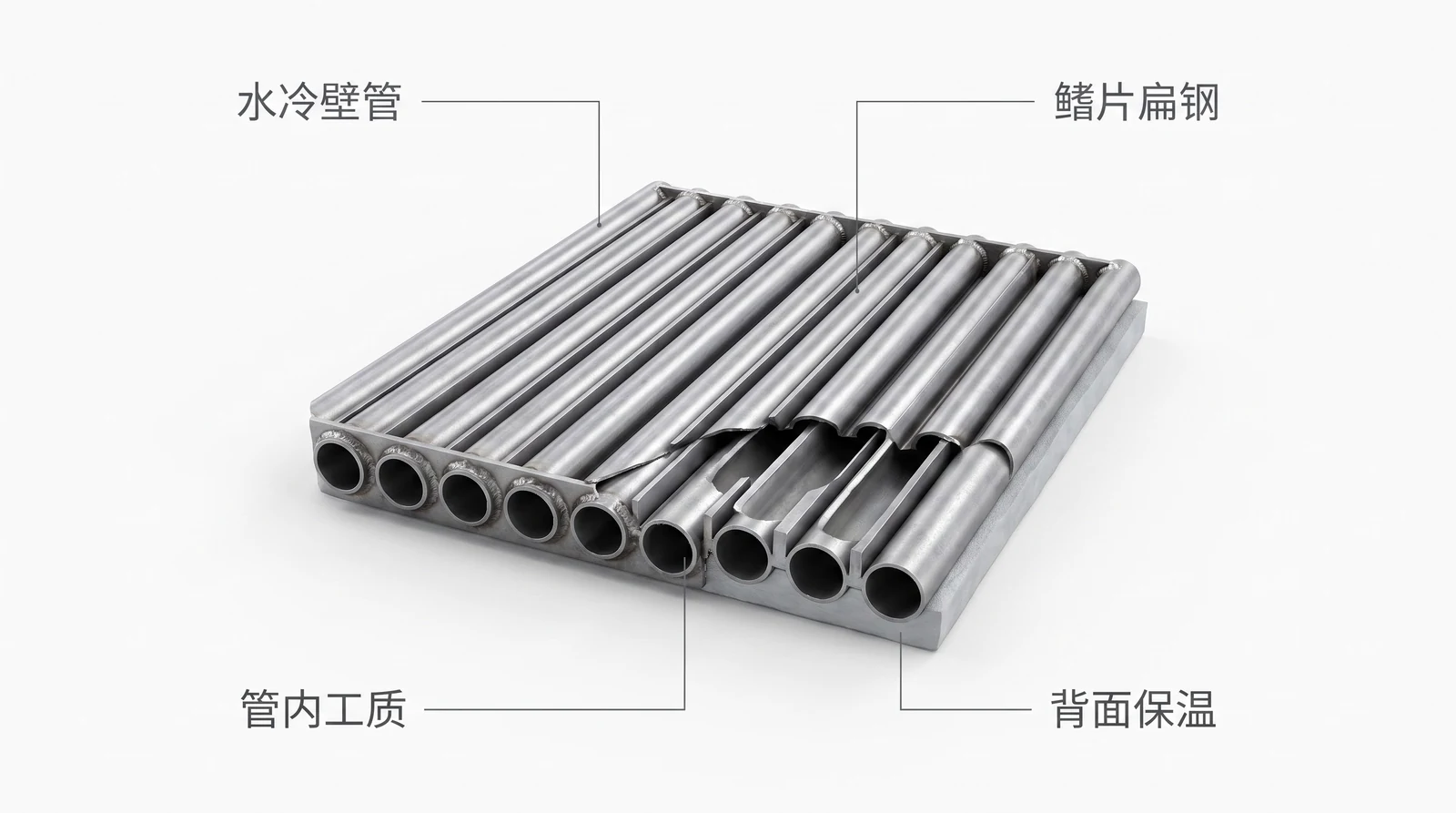

膜式水冷壁：把一排管子焊成一堵墙

现代锅炉的炉墙不是砖砌的，是用管子拼出来的：许多根平行的竖直管，相邻两根之间用一条扁钢（鳍片）焊死，整片墙严丝合缝，像一整张钢板。

这样做解决了三个问题：炉膛完全密封（不漏风、可以正压运行）；炉墙本身就是受热面（不用另外砌厚重的耐火墙，锅炉能做得更轻）；热膨胀统一（整片墙一起胀缩，不会像砖墙那样开裂漏烟）。

代价是加工要求高——鳍片焊缝是薄弱点，一旦焊缝有缺陷或者局部超温，爆管往往从这里开始。

过热器：三种布置，三种脾气

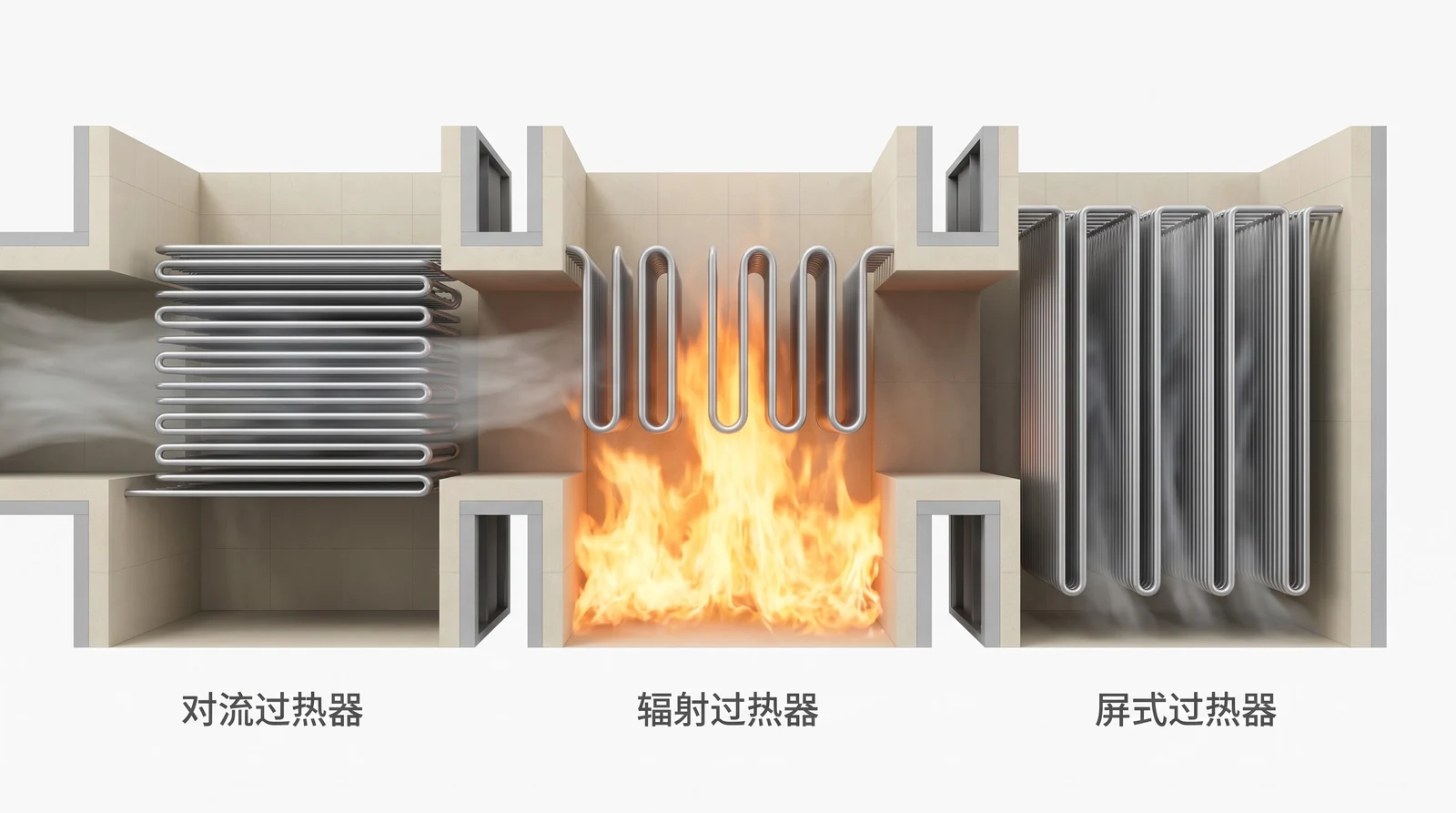

蒸汽离开汽包时是饱和的，再往上加热才成为过热蒸汽。过热器按放在哪儿分三种，它们对负荷的反应完全不同：

• 对流过热器——放在烟道里，靠烟气横向冲刷。负荷升高时烟气量变大、流速变快，换热增强，所以汽温随负荷升高而升高。
• 辐射过热器——直接吊在炉膛上部，靠火焰辐射。负荷升高时炉膛温度升幅有限而蒸汽量增加得快，所以汽温反而随负荷升高而下降。
• 屏式过热器——像一片片帘子竖挂在炉膛出口，介于两者之间，同时接受辐射和对流。
• 工程上常把对流式和辐射式搭配使用，正是因为两者的汽温特性相反——一个往上一个往下，合起来才能在宽负荷范围内把汽温稳住。这是过热器布置的核心逻辑，不是随便放的。

减温器：汽温的最后一道调节手段

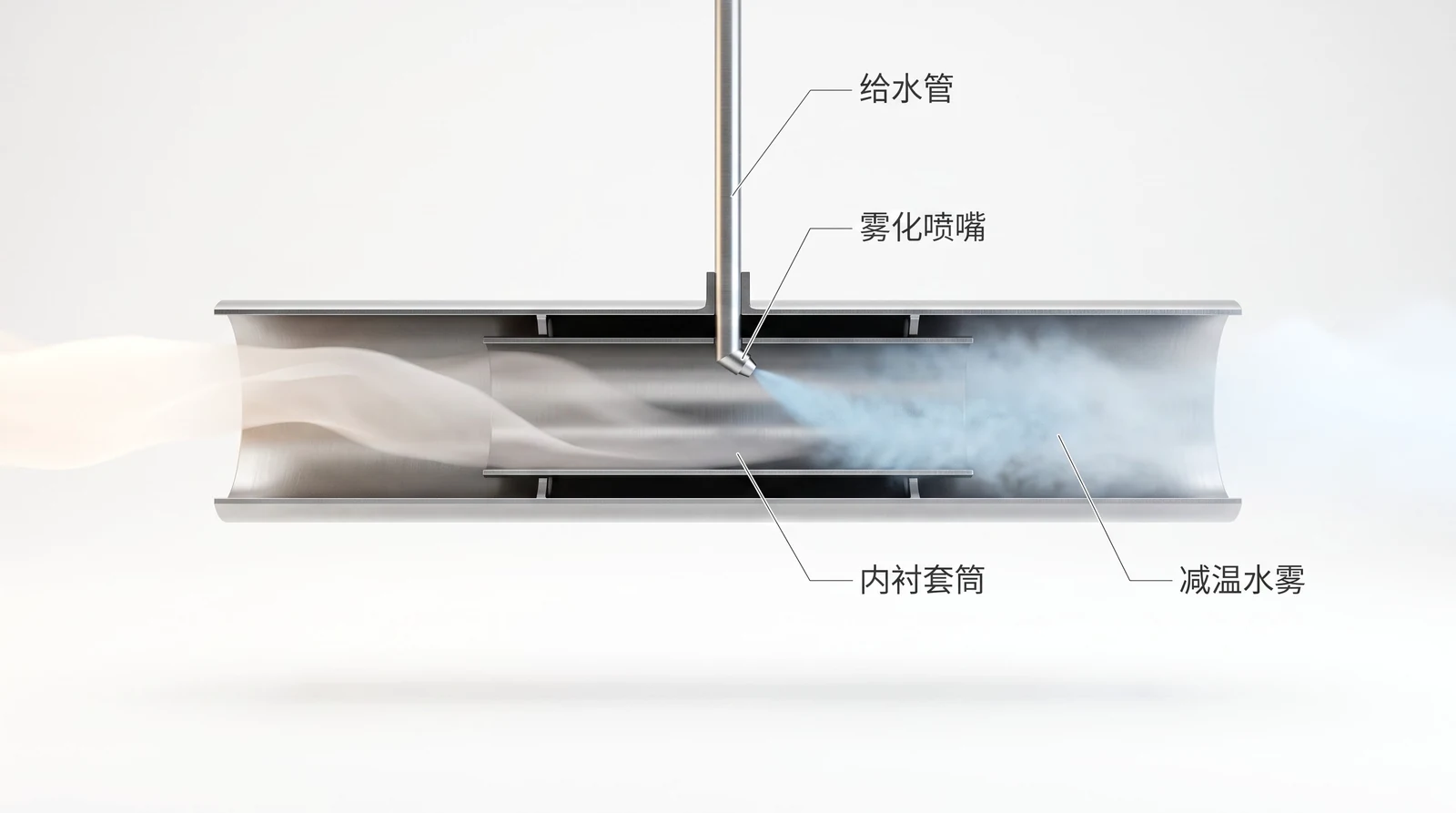

过热器的布置只能把汽温大致稳住，真正精确调节靠减温器。最常见的是喷水式：把一小股给水直接喷进过热蒸汽管道里，水汽化吸热，蒸汽温度就降下来。

结构上有两个细节值得注意：喷嘴要雾化，水滴越细越快汽化；喷嘴下游要装一段内衬套筒，把还没来得及汽化的水滴挡住，不让它直接打在管壁上——冷水打在几百度的管壁上会造成局部急冷，是典型的热疲劳源。

尾部受热面：把烟气最后那点热抠出来

烟气离开过热器时还有几百度，尾部烟道里再串两组受热面把它抠干净：

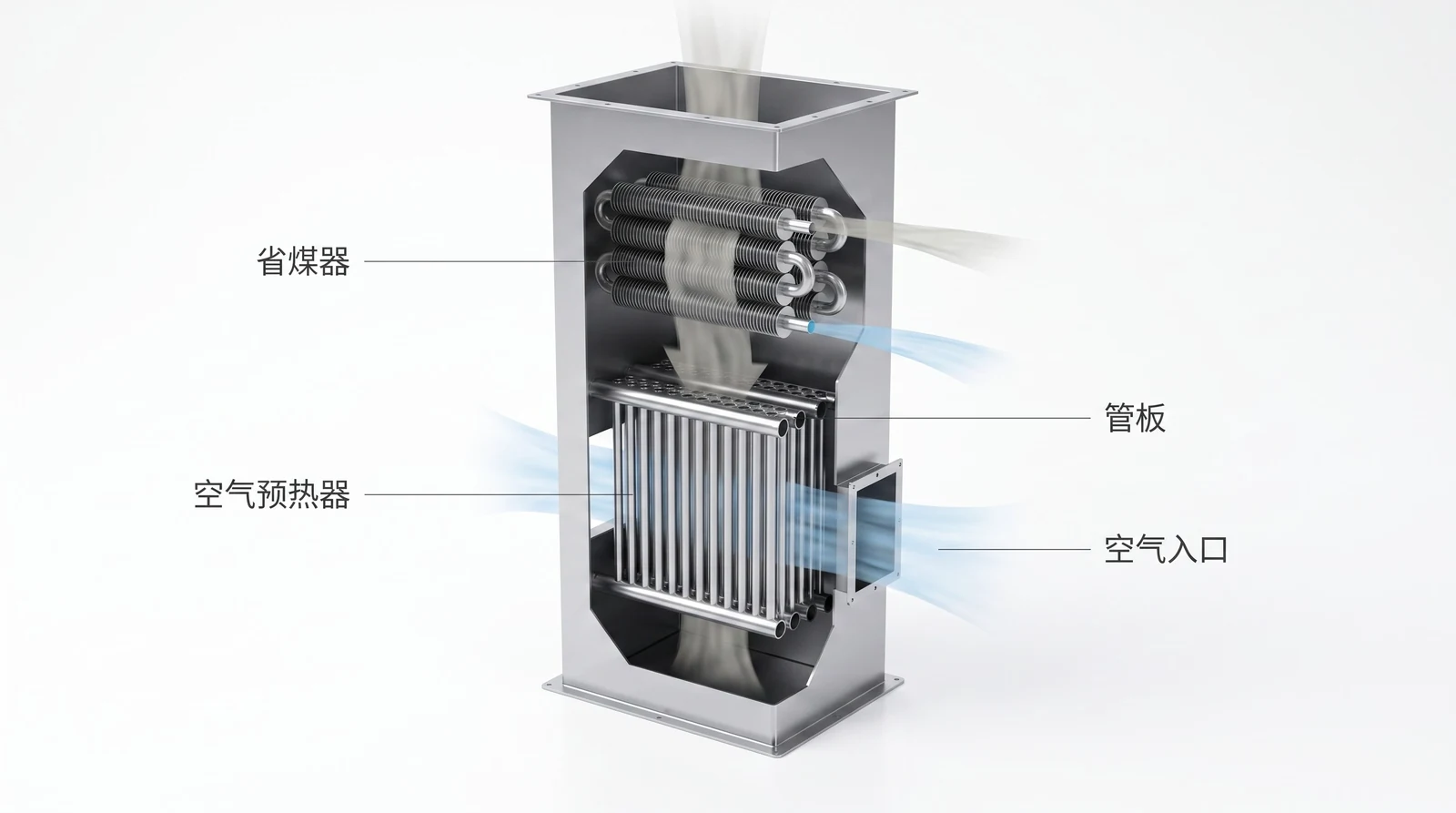

省煤器加热给水。它的位置在最尾部、烟温最低，所以常用带翅片的蛇形管来堆面积（道理和上一期对流段一样）。方向上要注意：烟气自上而下，水自下而上，逆流。

空气预热器加热助燃空气。它是尾部的最后一道，把烟温再压低一截。管式的结构简单、不漏风；回转式的紧凑、蓄热元件转着走，但转子密封处不可避免会漏风，漏风率是它的核心指标。

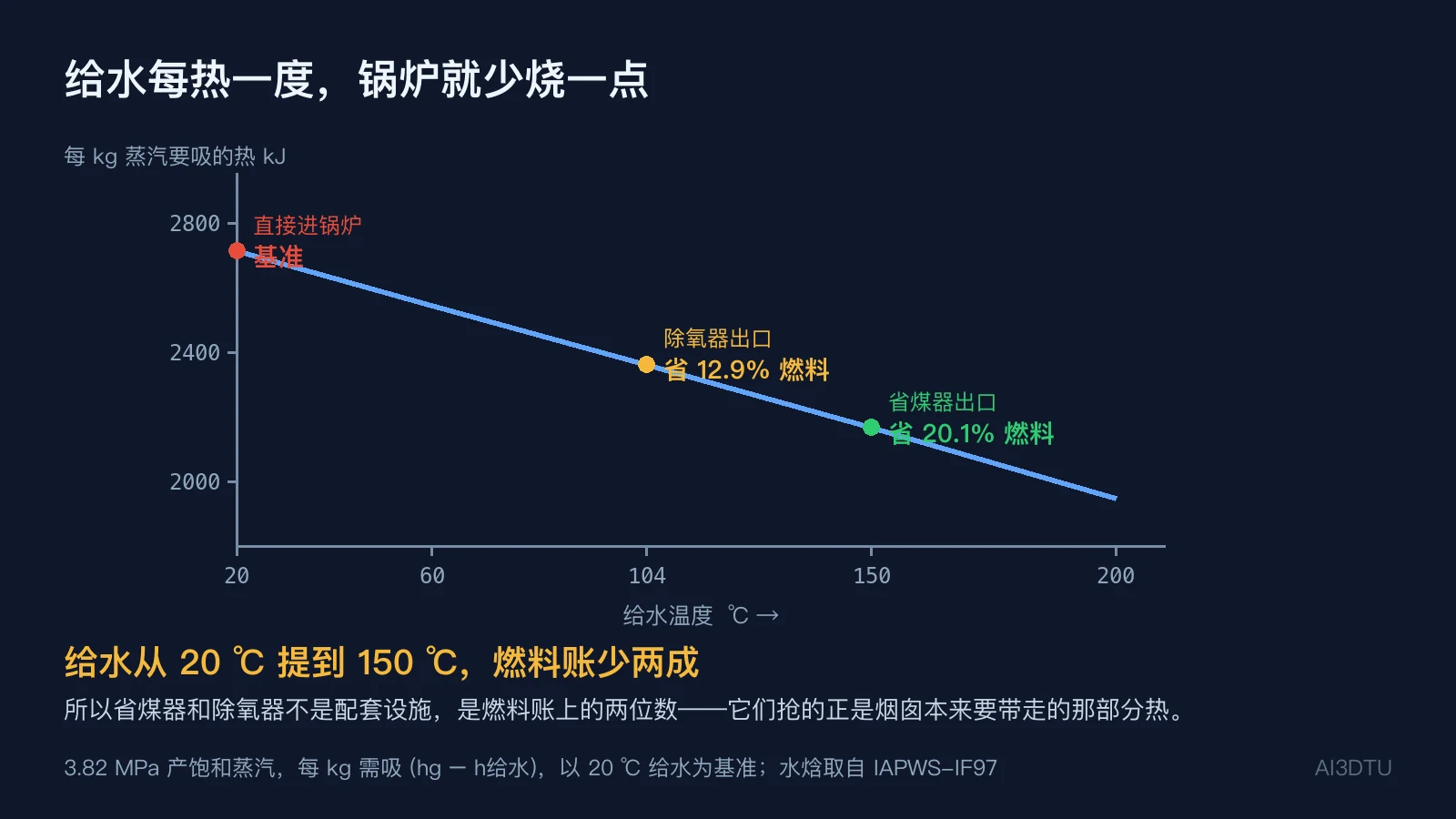

给水每热一度，锅炉就少烧一点

省煤器和除氧器的价值可以直接换算成燃料。3.82 MPa 产饱和蒸汽，每公斤蒸汽需要吸的热是 (hg − h给水)：

给水 20 ℃ 直接进锅炉要吸 2714 kJ；经除氧器加热到 104 ℃ 只要 2363 kJ，省 12.9%；再经省煤器加热到 150 ℃ 只要 2167 kJ，省 20.1%。

所以省煤器和除氧器不是配套设施，是燃料账上的两位数——它们抢的正是烟囱本来要带走的那部分热。

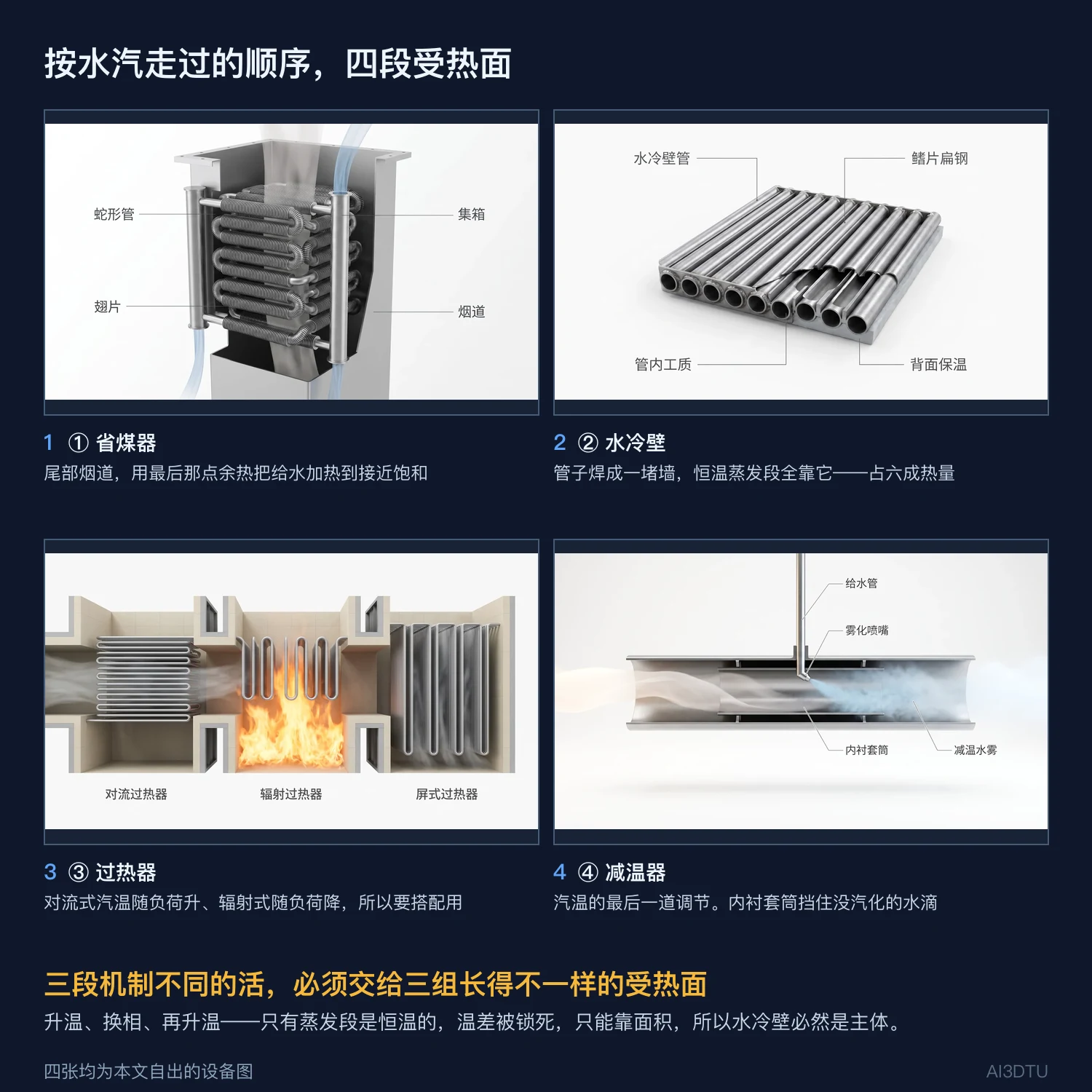

受热面这一部分，一屏回顾

按水汽走过的顺序把四段受热面摆在一起：省煤器 → 水冷壁 → 过热器 → 减温器。三段机制不同的活，必须交给三组长得不一样的受热面，再加一道精调。

火管锅炉：反过来，火在管子里

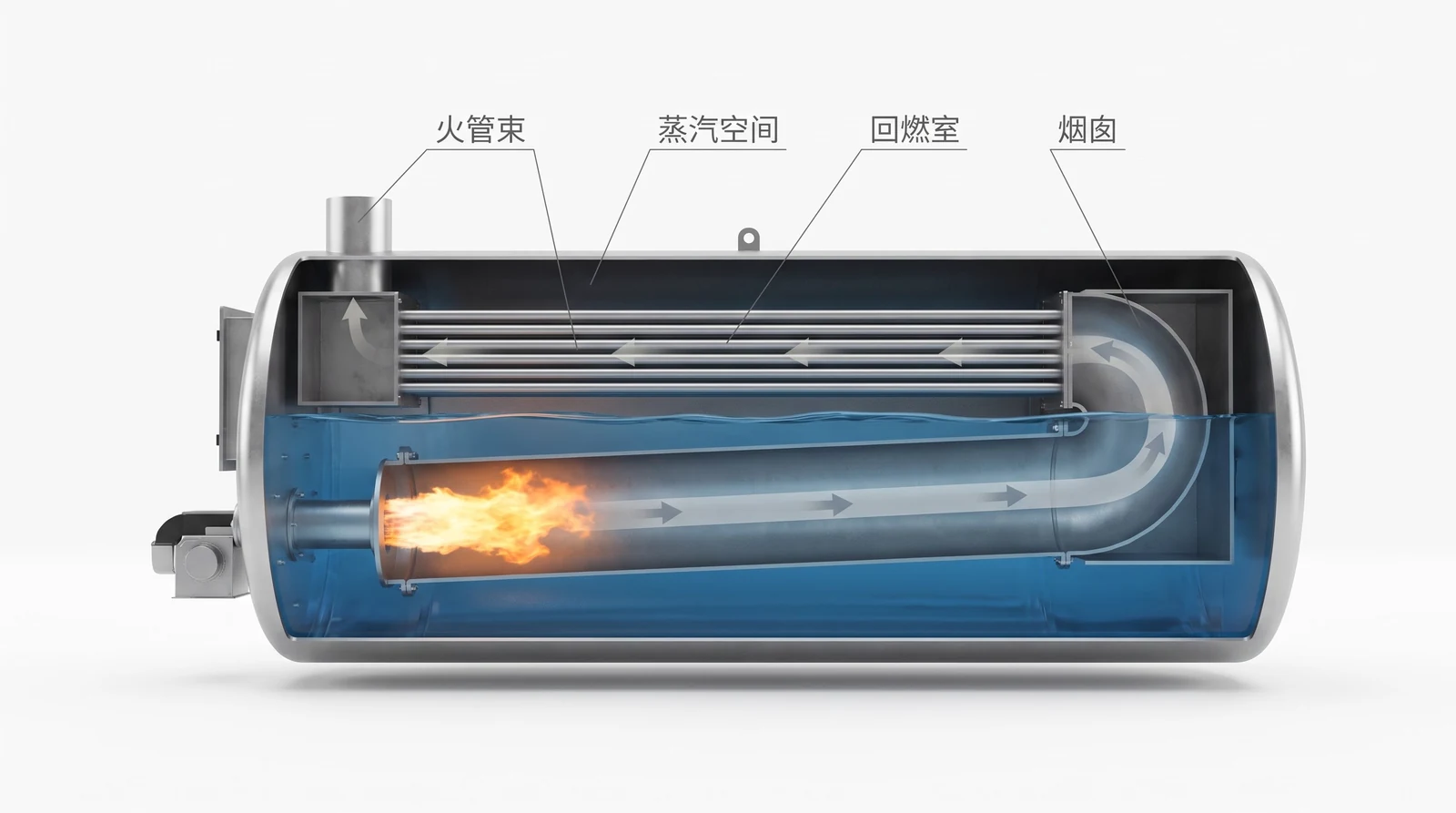

和水管锅炉正好相反，火管锅炉是烟气走在管子里、水在管子外面。整台锅炉就是一个卧式大圆筒，筒里下半部是水，上半部是蒸汽空间。

烟气的路径是折返式的：燃烧器从一端喷进中间那根粗大的炉胆，火焰在炉胆里燃烧；烟气到达另一端的回燃室折返，再从一大束细火管里走回来，最后从烟箱经烟囱排出。这样一来一回叫「回程」，常见的是三回程。

优点：结构简单、水容量大所以蓄热多、负荷波动时压力稳、水质要求低、便宜。缺点：受热面全都泡在一个大水筒里，压力和容量都上不去（筒体壁厚随压力和直径快速增加），而且水容量大意味着一旦爆管，泄放的能量也大。

所以分工很清楚：中小容量、低压、要求皮实用火管；大容量、高压只能用水管。

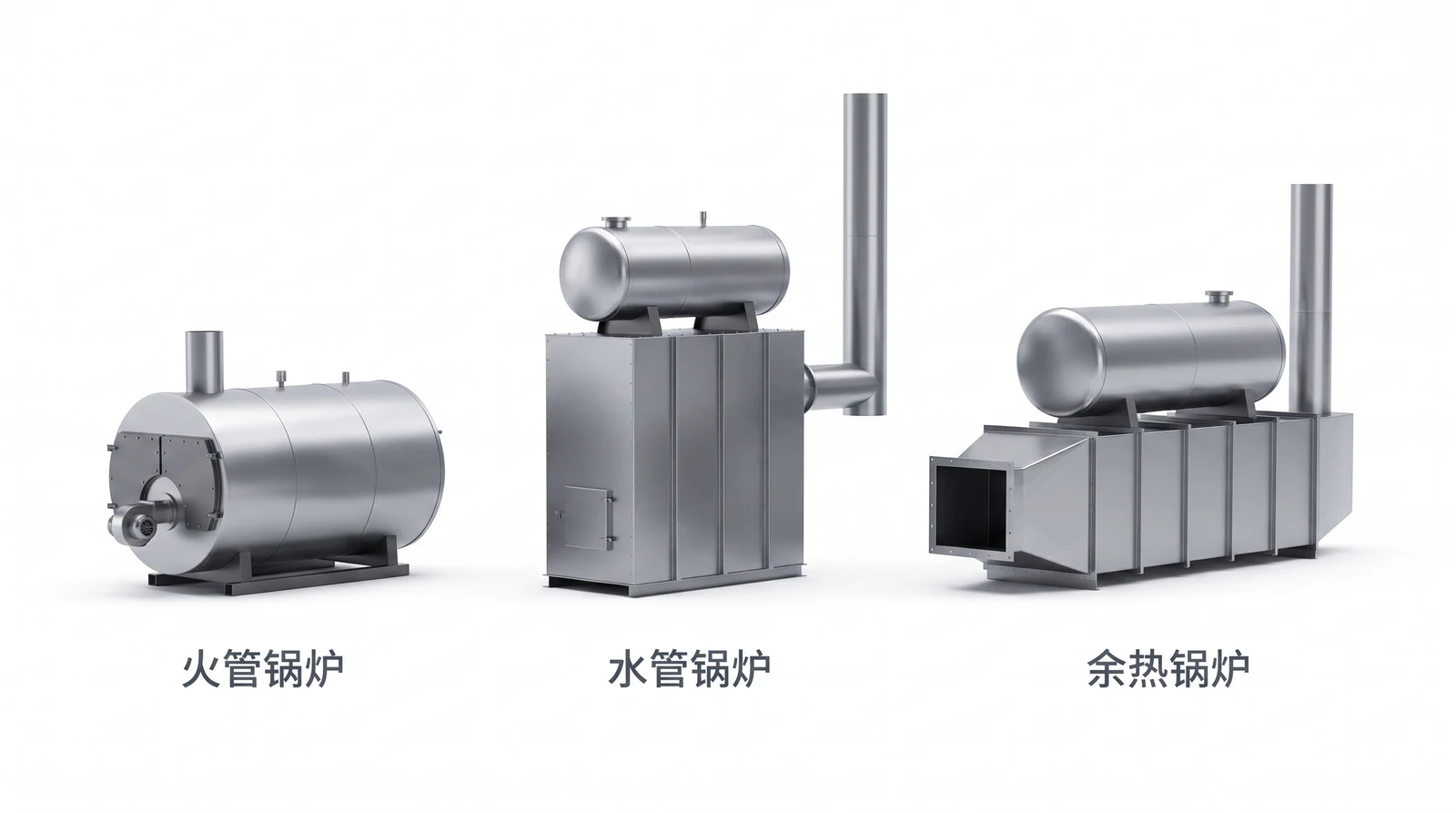

三类锅炉放在一起

把火管、水管、余热三类摆在一起看，差别一眼就出来了：前两类自己烧火，第三类不烧火——它的热源是别人家的尾气。

燃烧设备：烧什么，就长什么样

锅炉烧的燃料决定了炉膛底下那一套长什么样。三种最常见的：

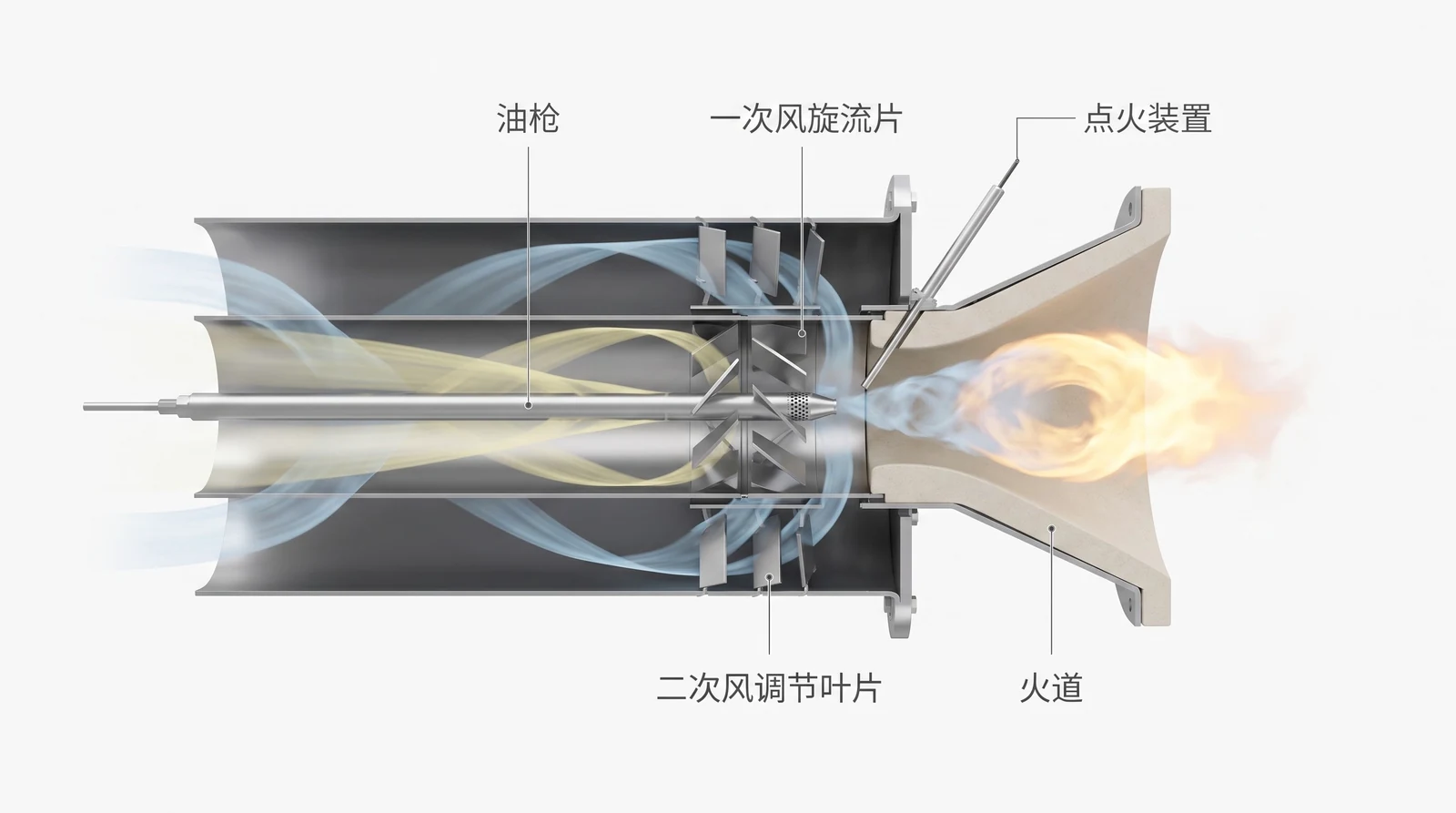

燃烧器（烧油、烧气）——中心一根喷枪把燃料雾化或喷出，外面套着两层带旋流叶片的风道。一次风负责把火焰稳住，二次风负责把燃料烧透；旋流让火焰中心形成回流区，把高温烟气卷回根部，火才不会被吹跑。

链条炉排（烧煤）——煤从煤斗落在一条缓慢移动的履带上，随履带从左向右走完全程。料层上的燃烧带是分区的：前段预热干燥、中段剧烈燃烧、后段燃尽，所以炉排下面的风室也要分段，每段送多少风都不一样。

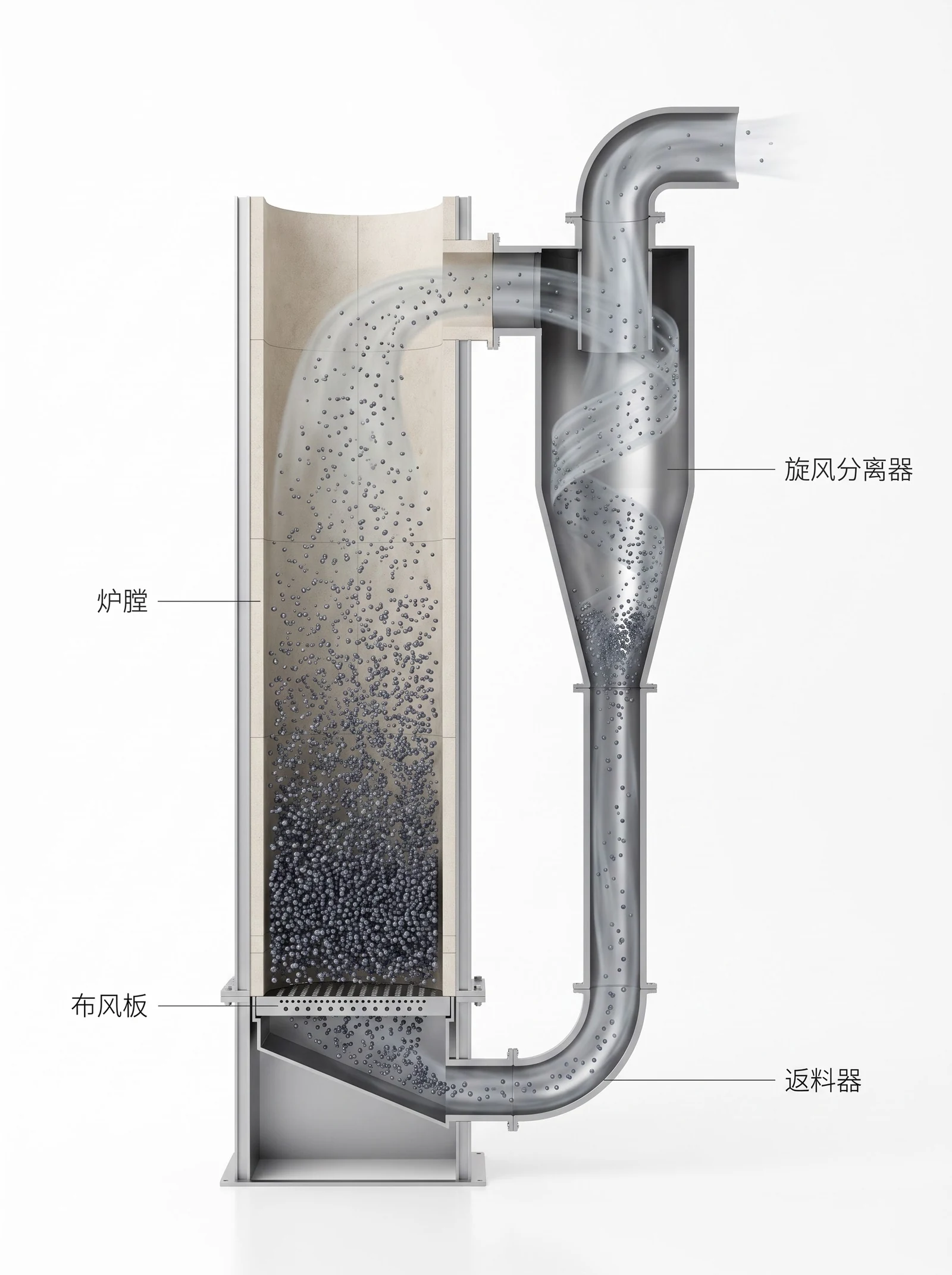

循环流化床（烧劣质燃料）——燃料和大量惰性床料被布风板送上来的空气托成沸腾状态，跟着烟气冲出炉膛，被旋风分离器甩下来，再经返料器送回炉膛，转一圈又一圈。好处是燃烧温度低（850~900 ℃）、氮氧化物少、可以直接掺石灰石脱硫、什么劣质燃料都能烧。

链条炉排与循环流化床

这两种是烧固体燃料的主力，思路完全相反：链条炉排让燃料躺着不动慢慢烧，循环流化床让燃料悬着到处跑反复烧。

链条炉排的关键在分段送风：料层从进口到出口的状态一路在变，用一样的风量必然是前面缺氧、后面过量。所以炉排下面分成好几个独立风室，各自调风门。

循环流化床的关键在物料能不能转回来：旋风分离器的分离效率决定了有多少床料被浪费掉，返料器（那个 U 形弯管）必须一直保持料封，否则炉膛里的气会直接短路窜进立管，循环就断了。

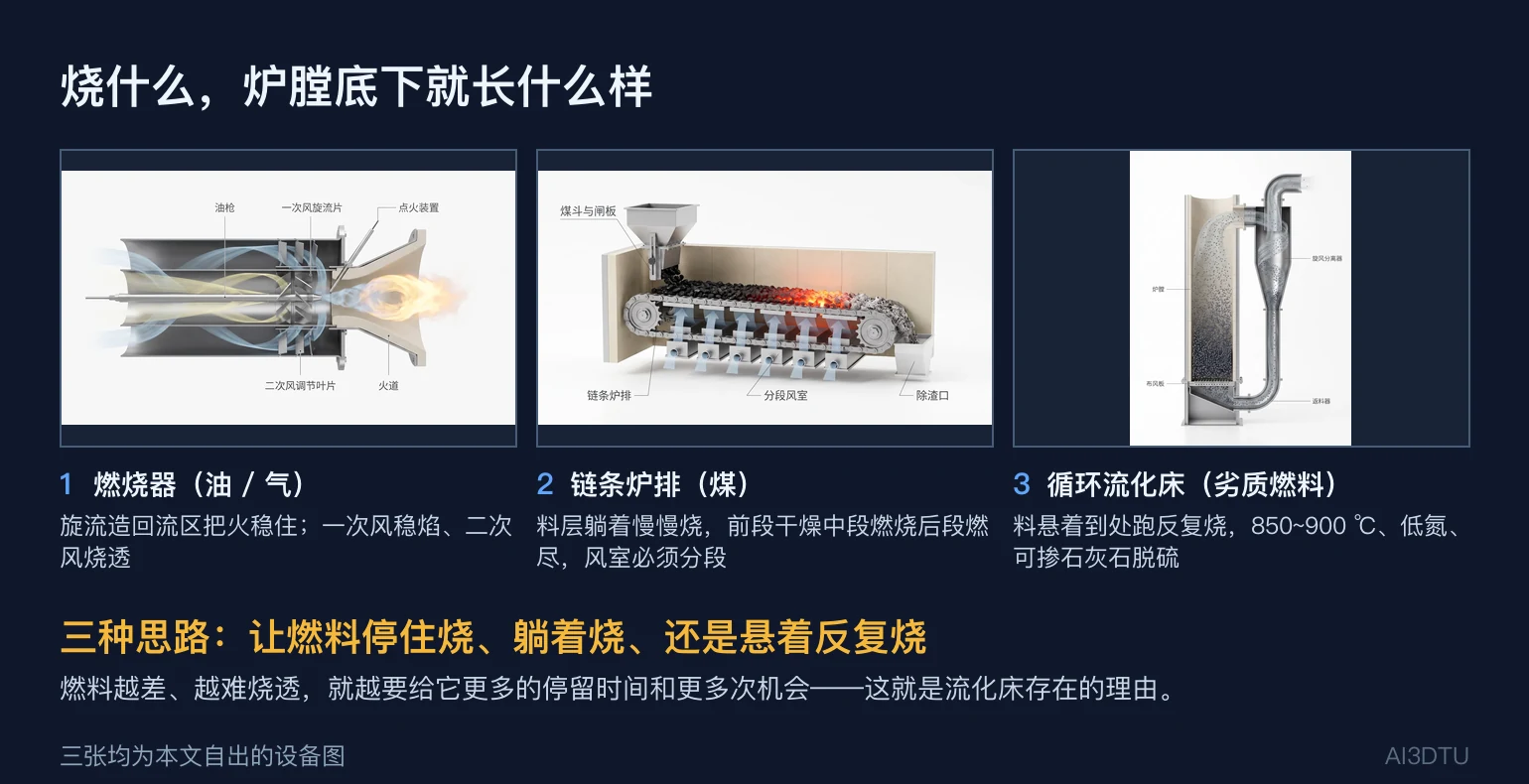

燃烧设备这一节，一屏回顾

三种燃烧设备对应三种思路：让燃料停住烧（燃烧器）、躺着烧（炉排）、还是悬着反复烧（流化床）。燃料越差、越难烧透，就越要给它更多的停留时间和更多次机会。

余热锅炉：不烧火的那一类

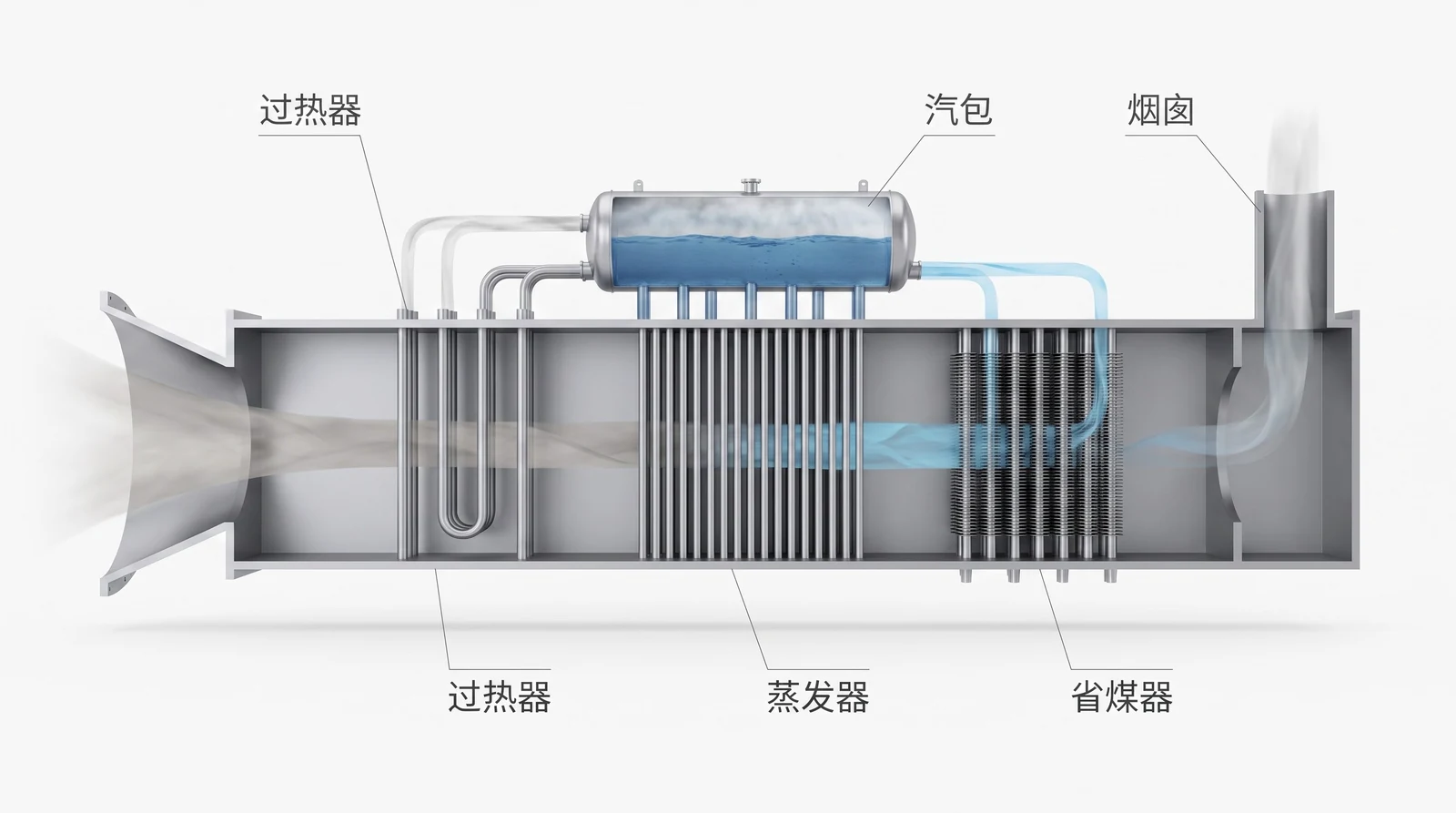

余热锅炉没有燃烧器，热源是别人家的尾气——燃气轮机排气、工艺炉尾气、干熄焦的循环气。它的结构是一条长长的水平（或竖直）烟道，里面按烟气温度从高到低依次排着过热器、蒸发器、省煤器三组管束，上方架一个汽包。

顺序不能反：烟气最热的一段给过热器（要把蒸汽加热到最高温度），中段给蒸发器，最凉的一段给省煤器。这和水的行进方向正好相反——又是逆流。

余热锅炉的产汽量，是夹点定的

余热锅炉有一条最容易被误解的规律：产汽量不是由烟气总热量决定的，是由夹点决定的。

「夹点」指的是蒸发段出口那一点——那里的烟气温度永远不可能低于锅内的饱和温度（否则就要热量倒流了），实际还要留出十几度的传热温差。压力定得越高，饱和温度越高，这条「地板」就跟着抬高，能榨出来的热就越少。

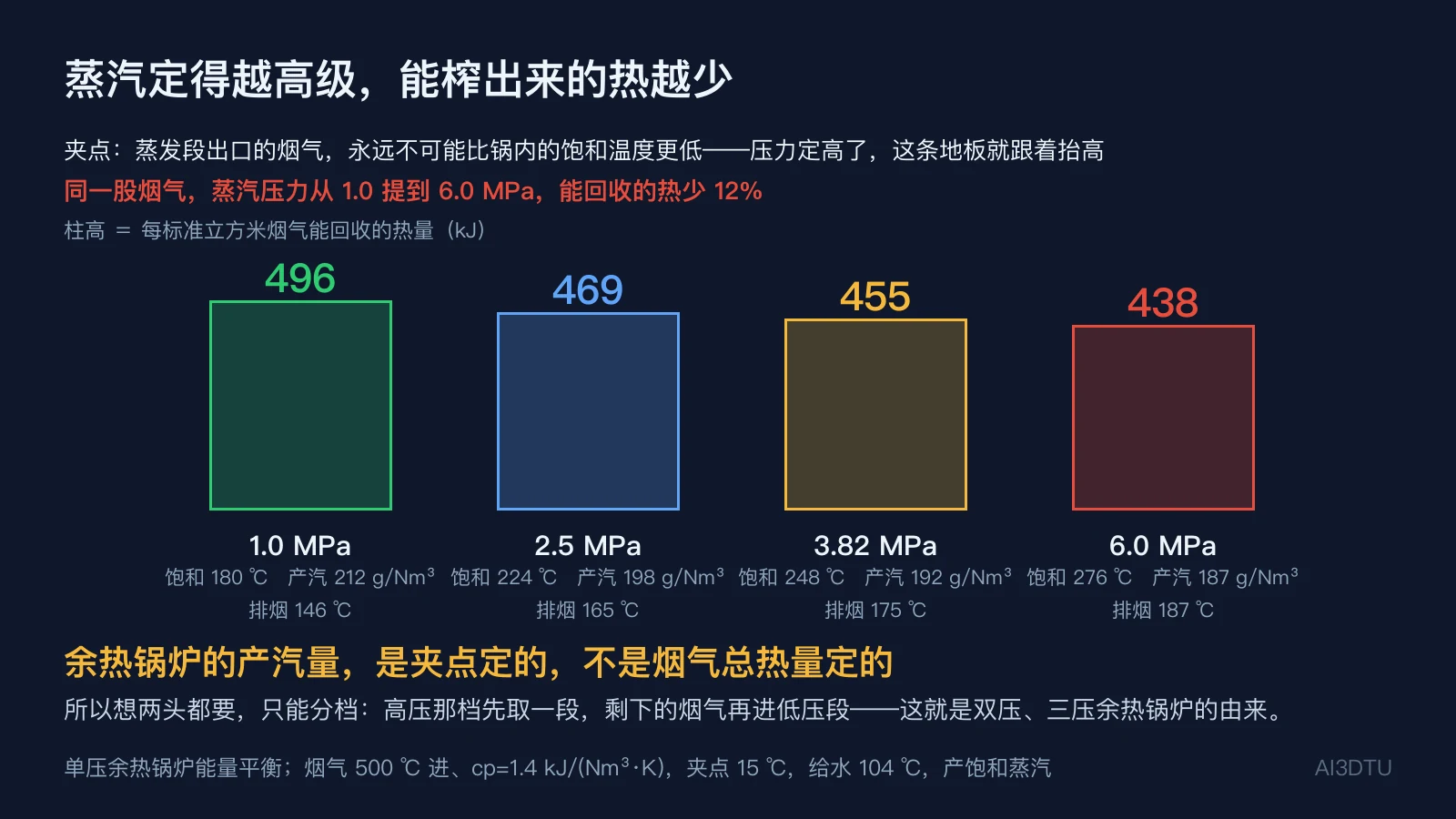

算一遍（烟气 500 ℃ 进、夹点 15 ℃、给水 104 ℃）：产 1.0 MPa 蒸汽时每标准立方米烟气能回收 496 kJ、排烟 146 ℃；产 6.0 MPa 蒸汽时只能回收 438 kJ、排烟 187 ℃，少回收 12%。

所以想「蒸汽等级高」和「热回收多」两头都要，只能分档：高压那档先取一段，剩下的烟气再进低压段——这就是双压、三压余热锅炉的由来。

排污：盐必须有个出口

给水里再干净也带着盐，而蒸汽走的时候不带盐。于是盐在锅水里越积越浓，浓到一定程度会起泡、汽水共腾、蒸汽带盐，最后在过热器和汽轮机里结垢。所以必须开一个出口把盐带走，这就是排污。

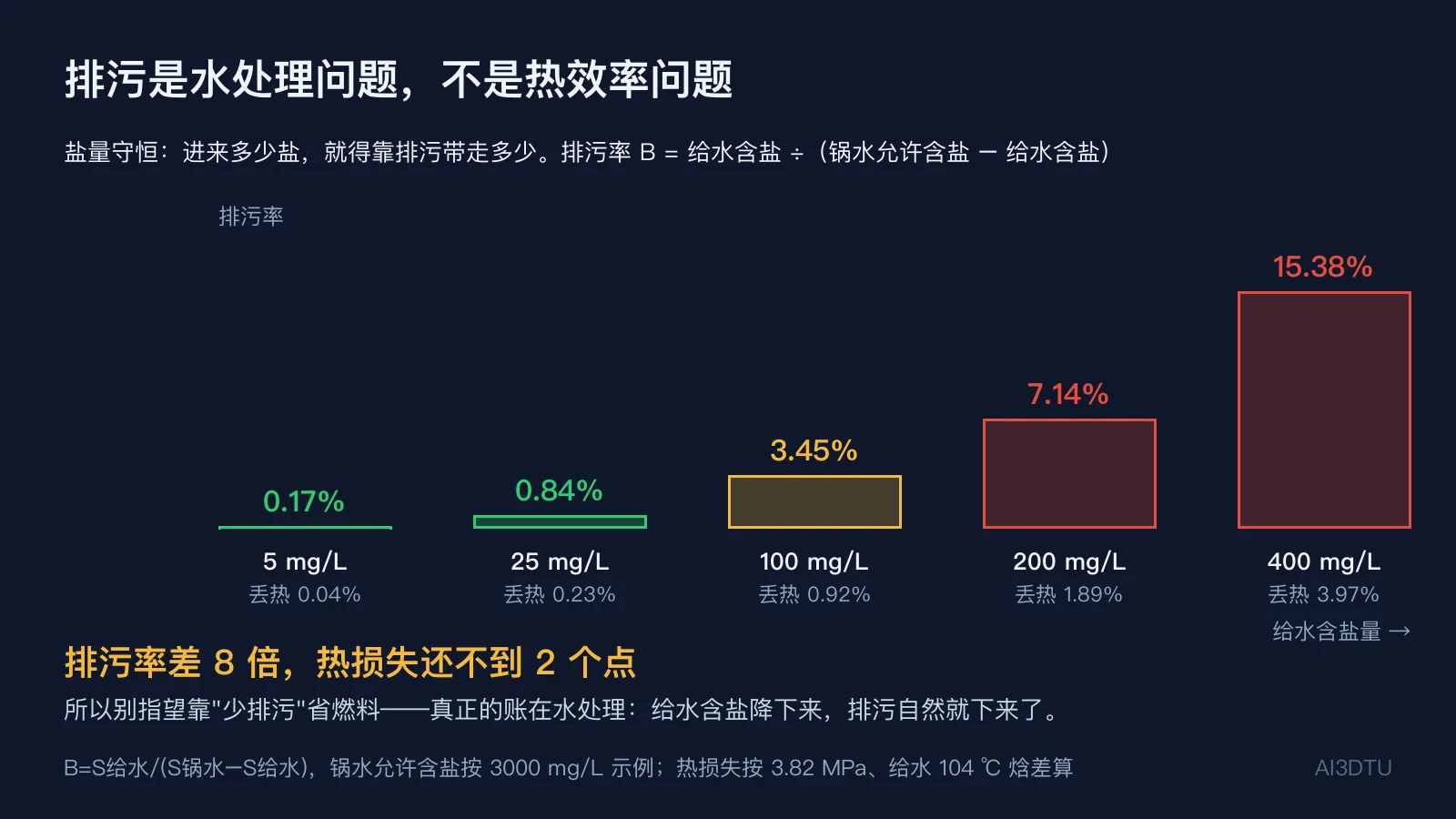

按盐量守恒可以算出排污率：B = 给水含盐 ÷（锅水允许含盐 − 给水含盐）。以锅水允许 3000 mg/L 为例，给水含盐 25 mg/L 时排污率只要 0.84%，含盐 200 mg/L 时就要 7.14%——差 8 倍。

但换算成热损失：0.23% 对 1.88%，始终是个位数以下。这条要说清楚：排污首先是水处理问题，不是热效率问题。想省这点热，正确的做法是把给水含盐降下来，而不是硬压排污量——后者的代价是锅水超标。

排污分两种：连续排污从水面附近抽（那里含盐最浓），定期排污从最低点放（那里沉泥最多）。排出来的水温度和压力都很高，所以要进排污扩容器：降压后一部分闪蒸成二次蒸汽回收利用，剩下的水降温后排放。

除氧器：氧不除掉，管子从里往外烂

给水里溶解的氧是锅炉腐蚀的主要来源。除氧靠的是亨利定律：气体在水中的溶解度随温度升高而下降，把水加热到对应压力下的饱和温度，溶解氧几乎就全部跑出来了。

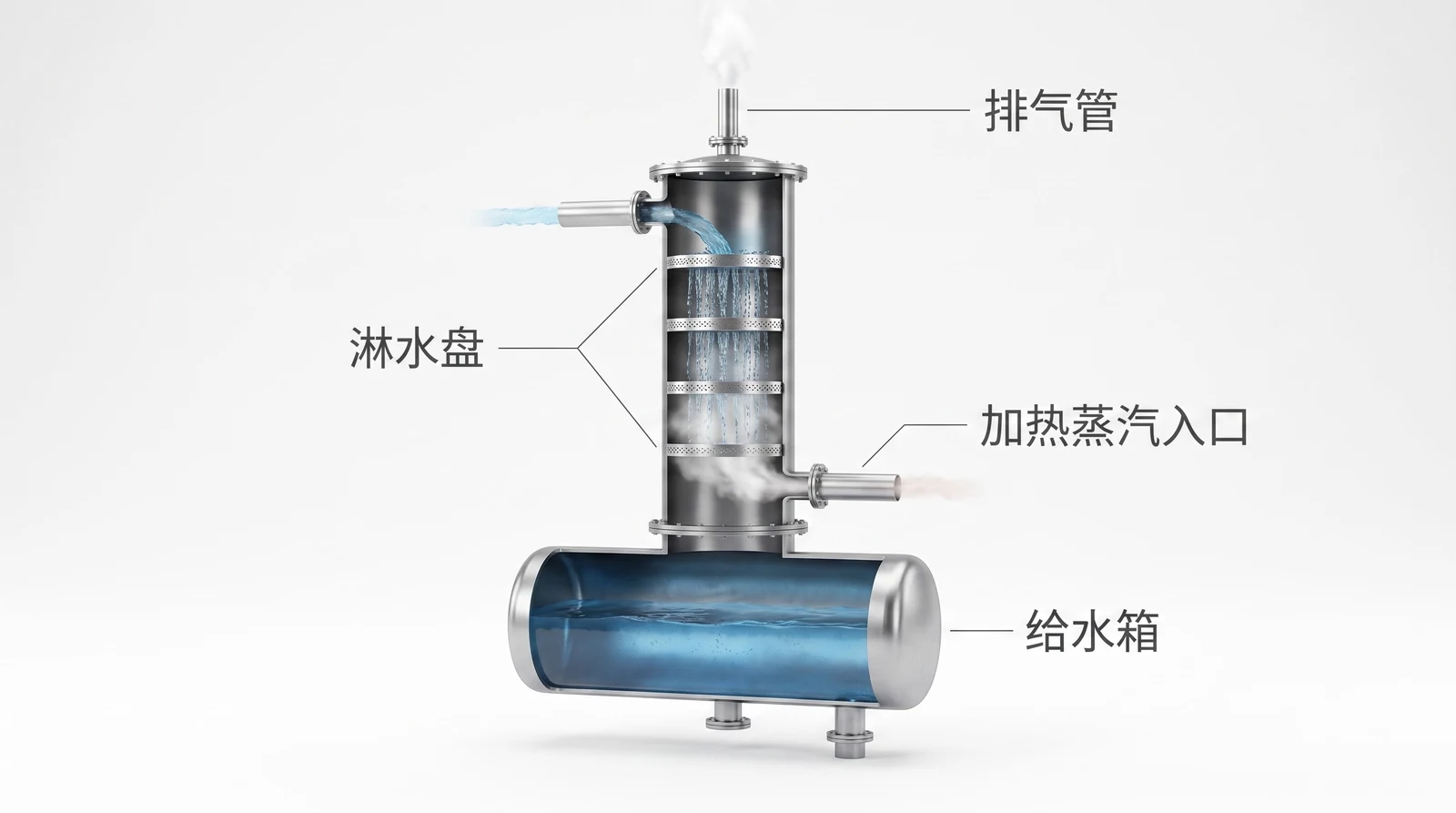

结构上是一个上塔下箱：水从上面经多层多孔淋水盘一层层淋下来，摊成一层层水帘增大接触面积；蒸汽从下往上穿过水帘把水加热到饱和；被赶出来的氧气和其他不凝气体从塔顶的排气管排掉。

⚠️ 那根排气管必须保持一定的排汽量。为了「省蒸汽」把它关小甚至关死，是现场常见的错误——不凝气排不出去，除氧器就白装了。

吹灰与安全附件

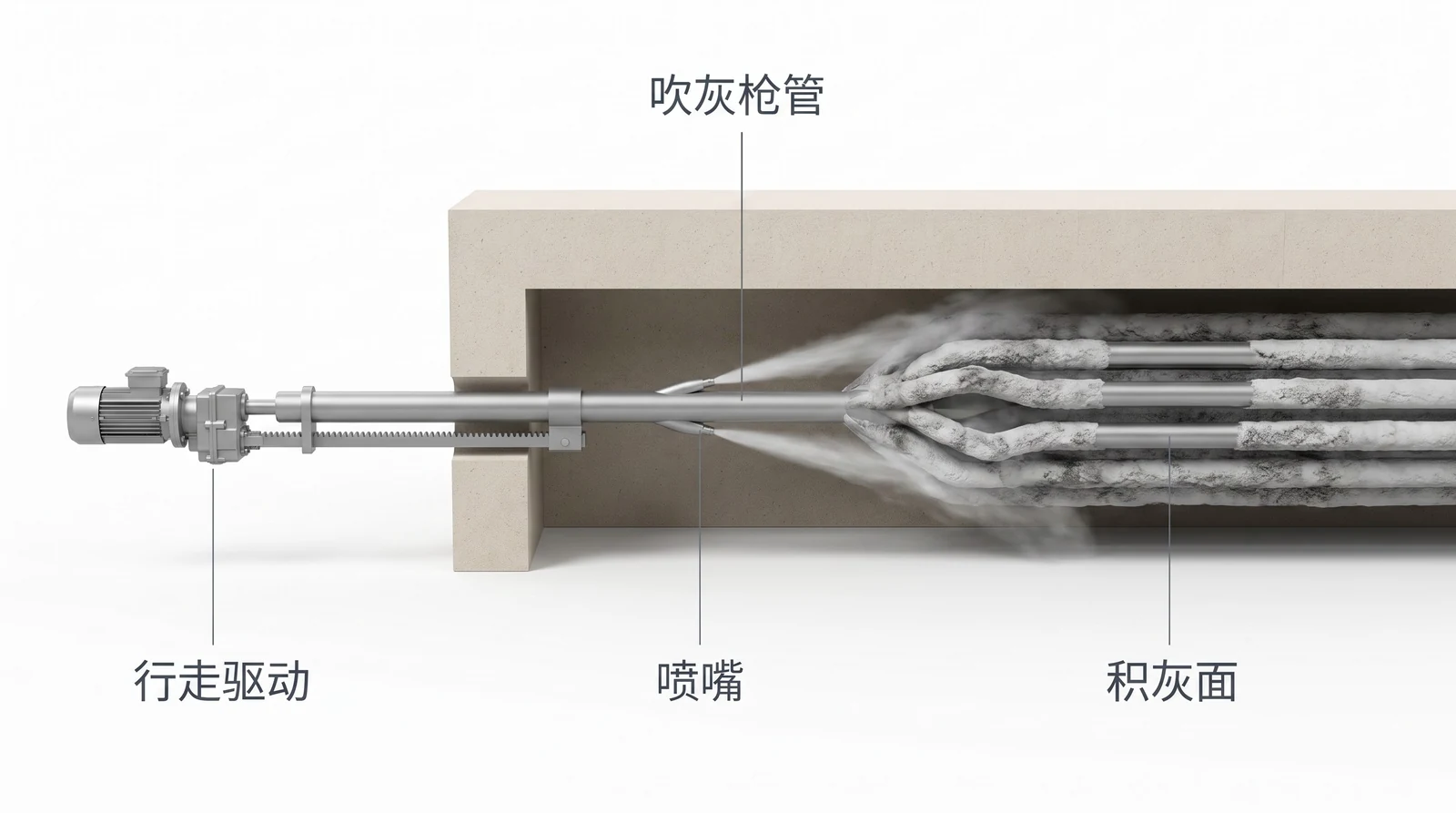

吹灰器解决受热面积灰。积灰是一层热阻，和上一期讲的结焦是同一类问题——只不过结焦长在管内，积灰积在管外。伸缩式吹灰器把一根带喷嘴的枪管边转边送进烟道，用蒸汽或压缩空气把灰打掉。判断该不该吹灰，看的是排烟温度上升和该段换热量下降，不是按固定时间表。

安全附件是三件套，法规强制：安全阀（压力超限时自动泄放，弹簧压紧阀瓣，整定压力靠调节螺母）、水位计（直接看得见的水位，双色或玻璃管）、压力表（表前那段弯成圆圈的细管叫存水弯，作用是让蒸汽在弯里冷凝成水，别让高温蒸汽直接冲进表内）。

⚠️ 锅炉最危险的两种工况是缺水和满水，而这两种在仪表上的表现有时候很像。所以水位计要求就地至少两只、且能互相对照——单一水位信号不足以判断。

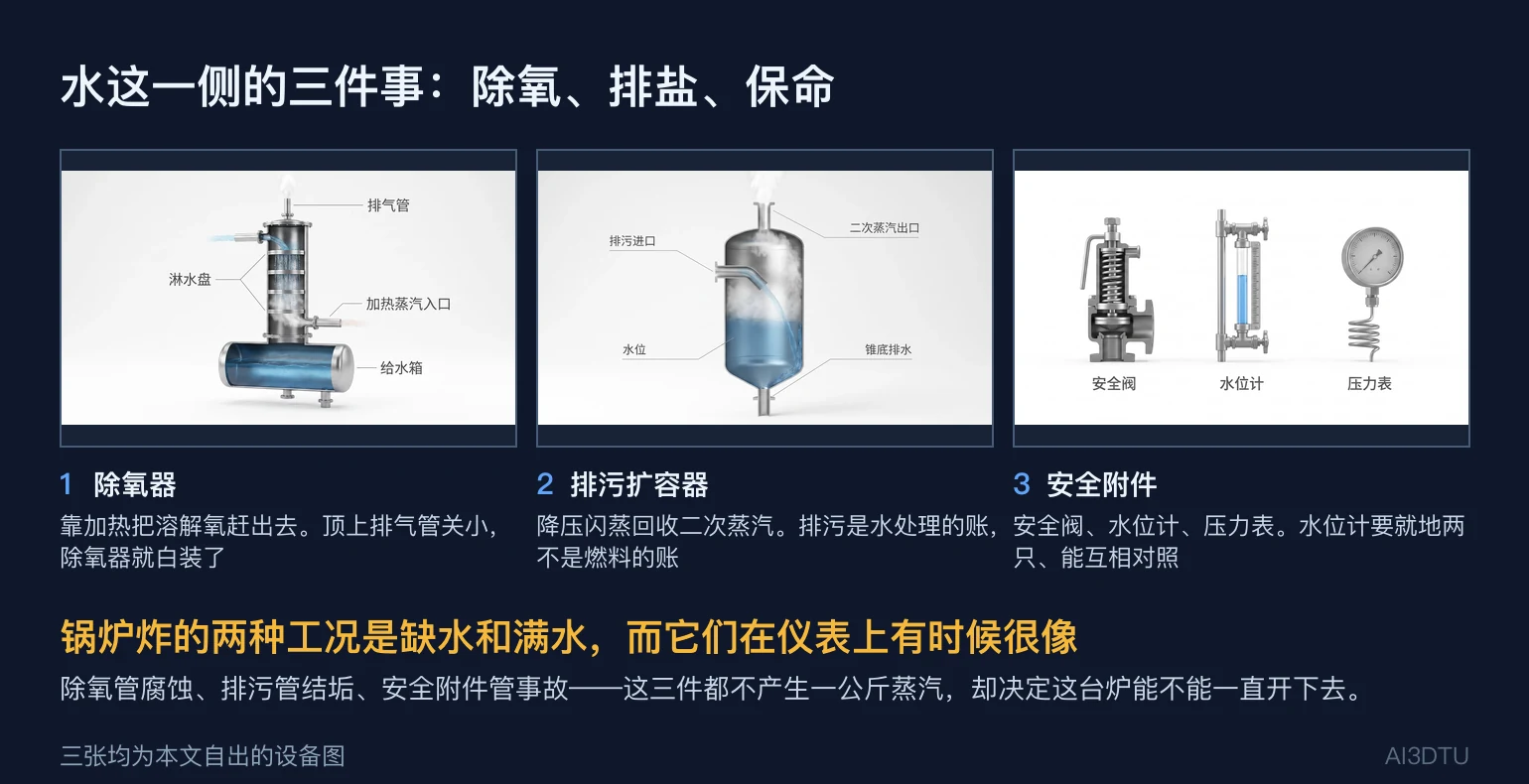

水这一侧，一屏回顾

除氧、排盐、保命——这三件都不产生一公斤蒸汽，却决定这台炉子能不能一直开下去。

看一张锅炉的图，先看哪几处

无论图纸、三维效果图还是现场照片，这几处比画得精不精细有用得多：

• 下降管在不在炉膛外面——画到炉膛里、跟着受火，自然循环就不成立了，这是最常见的原理性错误。
• 汽包上接出去的管子分不分类——汽包上应该同时有：汽水混合物进（来自水冷壁）、饱和蒸汽出（去过热器）、给水进、下降管出。少一路就说明画的人没理解循环。
• 过热器在不在蒸汽侧的最后一段——过热器一定在汽包之后，画在汽包之前就错了。
• 尾部有没有省煤器和空预器——只画炉膛加烟囱的锅炉，画的是几十年前的。
• 火管锅炉的烟气有没有折返——一根管子直通到底的是一回程，现在很少见；常见的是三回程。
• 安全阀在不在汽包或过热器出口的最高点——装在别处的安全阀是摆设。

最容易讲错的几处

这一节列的是内行一眼能看出来的错：

• 把「锅炉效率」和「热效率」跟燃烧效率混为一谈——锅炉效率算的是有效利用热占输入热的比例，燃烧不完全只是其中一项损失。
• 说自然循环靠「热水上升冷水下降」——不准确。推动力来自下降管的水柱与上升管汽水混合物柱的重量差，关键是产不产汽，不是温差。
• 认为汽包压力越高越好——压力越高，自然循环推动力越小、筒体壁厚越大、水质要求越苛刻。压力是按用汽需求定的，不是越高越先进。
• 把余热锅炉的产汽量按烟气总热量估——它由夹点决定，估高了下游全盘落空。
• 认为排污越少越省——排污的热损失不到 2 个点，压排污换来的是锅水超标。
• 把除氧器排气管当成漏汽——那是它的工作出口，关小就失去了除氧功能。

选型与运行速查

把前面压成一张表。左边是场合，右边是该落到哪儿：
