过滤与固液分离完全指南：三条路、四种压滤、四种离心，以及为什么加压不如加面积

发布于 2026-11-07｜相关行业：化工

固液分离只有三条路

第 10 期讲的是气固分离——把颗粒从气流里弄出来。这一期讲液固：把固体从液体里弄出来，或者反过来，把液体从固体里挤出来。

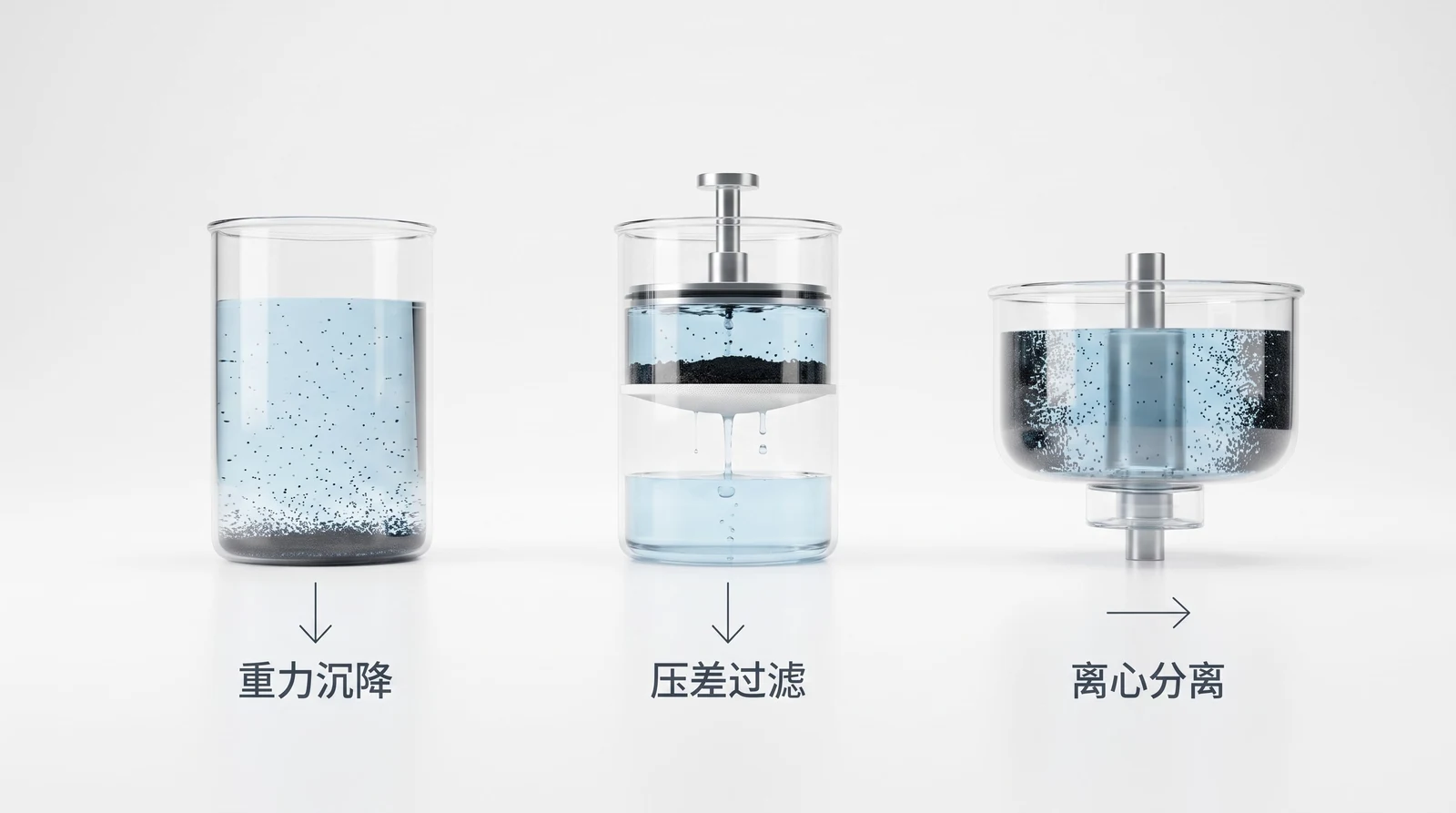

看着设备五花八门，驱动力只有三种：

重力——让颗粒靠自身重量沉下去。最便宜、最慢、只能对付比较大比较重的颗粒。沉降槽、浓密机、斜板沉降器都是这一路。

压差——在固液之间放一层多孔介质，用压力把液体推过去、把固体拦下来。这就是过滤。压差可以来自泵、来自隔膜、来自辊子的挤压，也可以来自真空。

离心力——让整团料高速旋转，把重力放大成百上千倍，逼颗粒往外跑。三足式、卧螺、碟式都是这一路，水力旋流器则是不用电机、靠切向进料自己转起来的那种。

这三条路不是替代关系，工程上经常串起来用：先重力浓缩、再压差过滤、最后离心甩干。

选设备的第一刀：你要的是滤饼还是滤液

在讨论用哪台机器之前，先问四个问题。这四个问题的答案基本就把选型范围定死了：

• 你要的是哪一相？要干净的滤液（产品在液相里），重点是澄清度；要干的滤饼（产品是固体、或者要把渣送去填埋），重点是含湿率。这两个目标常常要用不同的机器。
• 颗粒有多大？几十微米以上的，重力和普通过滤就够；几微米的要靠高分离因数的离心机，或者加絮凝剂把小颗粒抱成大团。
• 含固量多少？含固低的（千分之几）先浓缩再说，直接上压滤机是在拿大机器处理水；含固高的（百分之几十）可以直接进脱水设备。
• 要不要连续？间歇设备（板框、三足式）单机便宜、灵活，但要人；连续设备（带式、卧螺、转鼓）省人，但对进料稳定性和絮凝要求高。

过滤断面上，其实有四层

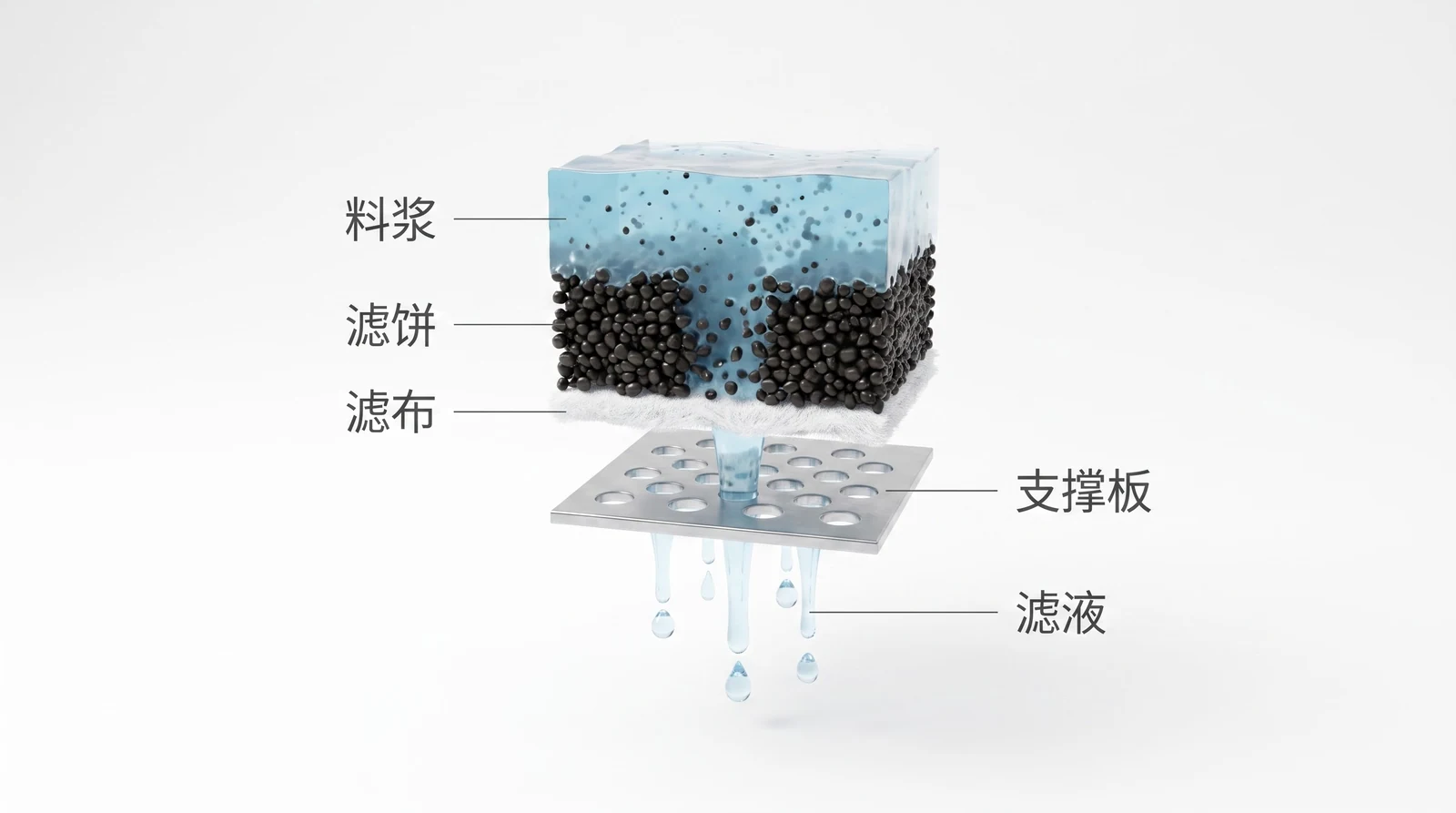

把过滤的那一小块地方剖开看，从上到下是四层：料浆 → 滤饼 → 滤布 → 支撑板，滤液从最下面滴出来。

关键在于真正干活的不是滤布，是滤饼。过滤刚开始的一小段时间里，滤布拦下最初那批颗粒；之后堆起来的滤饼本身就成了过滤介质——而且它比滤布细密得多。所以滤布的孔径不需要小于颗粒粒径，它只要能撑住最初那层「架桥」就行。

这也解释了两个现场现象：开车头几分钟滤液是浑的（滤饼还没形成），以及滤布洗得太干净反而更难滤（残留的一点余饼有助于快速架桥）。

越滤越慢，而且是平方地慢

滤饼是过滤介质，同时也是阻力——而且它一直在变厚。这件事有个干净的数学形式，叫恒压过滤基本方程：

t/V = (μαc / 2A²Δp)·V + μRm / (AΔp)

把 t/V 对 V 作图是一条直线：斜率来自滤饼（含滤饼比阻 α），截距来自滤布（含介质阻力 Rm）。这条直线是过滤实验的标准做法——测几个点，斜率和截距一读，α 和 Rm 就出来了。

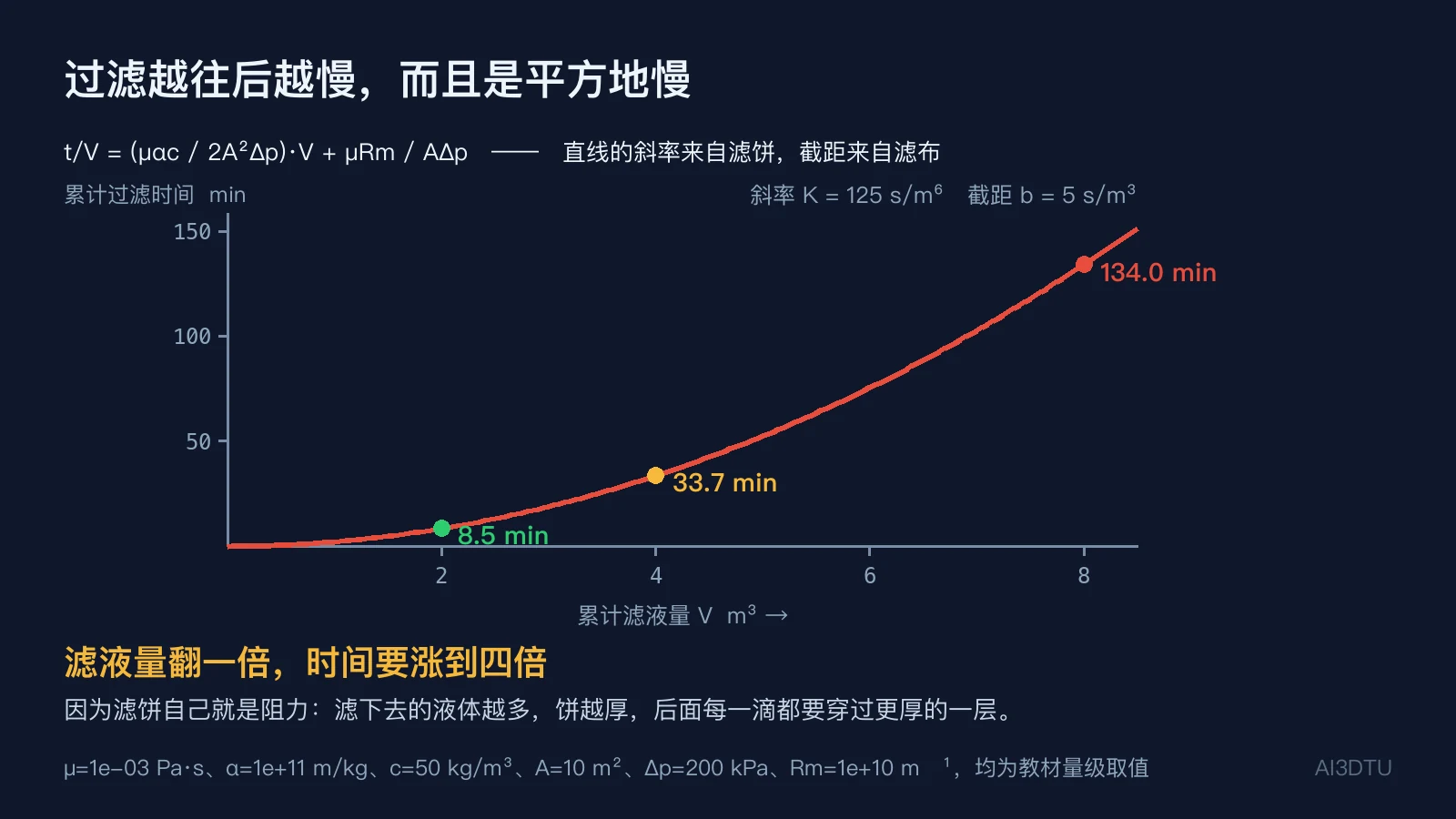

更要紧的是它的另一面：t 与 V 是二次关系。取一组典型参数算一遍：滤 2 m³ 要 8.5 分钟，滤 4 m³ 要 33.7 分钟，滤 8 m³ 要 134 分钟。滤液量翻一倍，时间涨到四倍。

所以间歇过滤机的操作周期不是「滤到滤不动为止」，而是有一个最优卸饼时机——再往后每一分钟滤下来的液体越来越少，而卸饼、洗布、重新装机的时间是固定的。什么时候停，是这两条曲线的交点决定的。

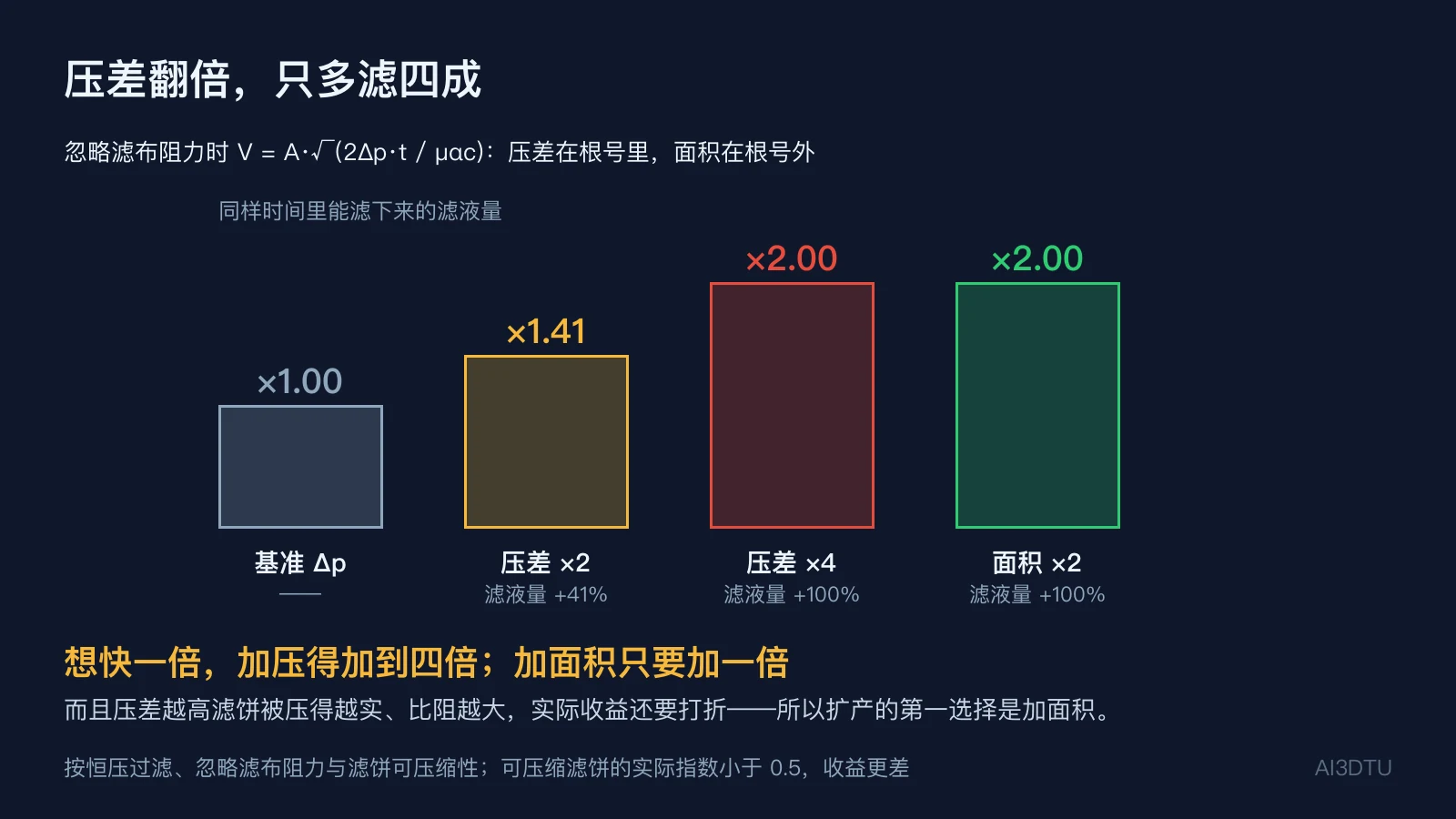

压差翻倍，只多滤四成

既然滤得慢，第一反应通常是「加压」。但方程告诉我们这条路收益递减。

忽略滤布阻力时，V = A·√(2Δp·t / μαc)——压差在根号里，面积在根号外。压差翻倍，同样时间里的滤液量只多 41%；想让产量翻倍，压差得提到 4 倍。而面积翻倍，产量就直接翻倍。

更糟的是，很多滤饼是可压缩的：压差越高，滤饼被压得越实，比阻 α 反而变大，实际收益比 41% 还少。

所以扩产的第一选择是加面积（多几块板、换更大的机器），而不是把泵压往上顶。加压的真正用武之地是在压榨阶段——那时候要的不是多滤液体，是把已经成型的滤饼里的水挤出来。

板框压滤机：最经典，也最费人

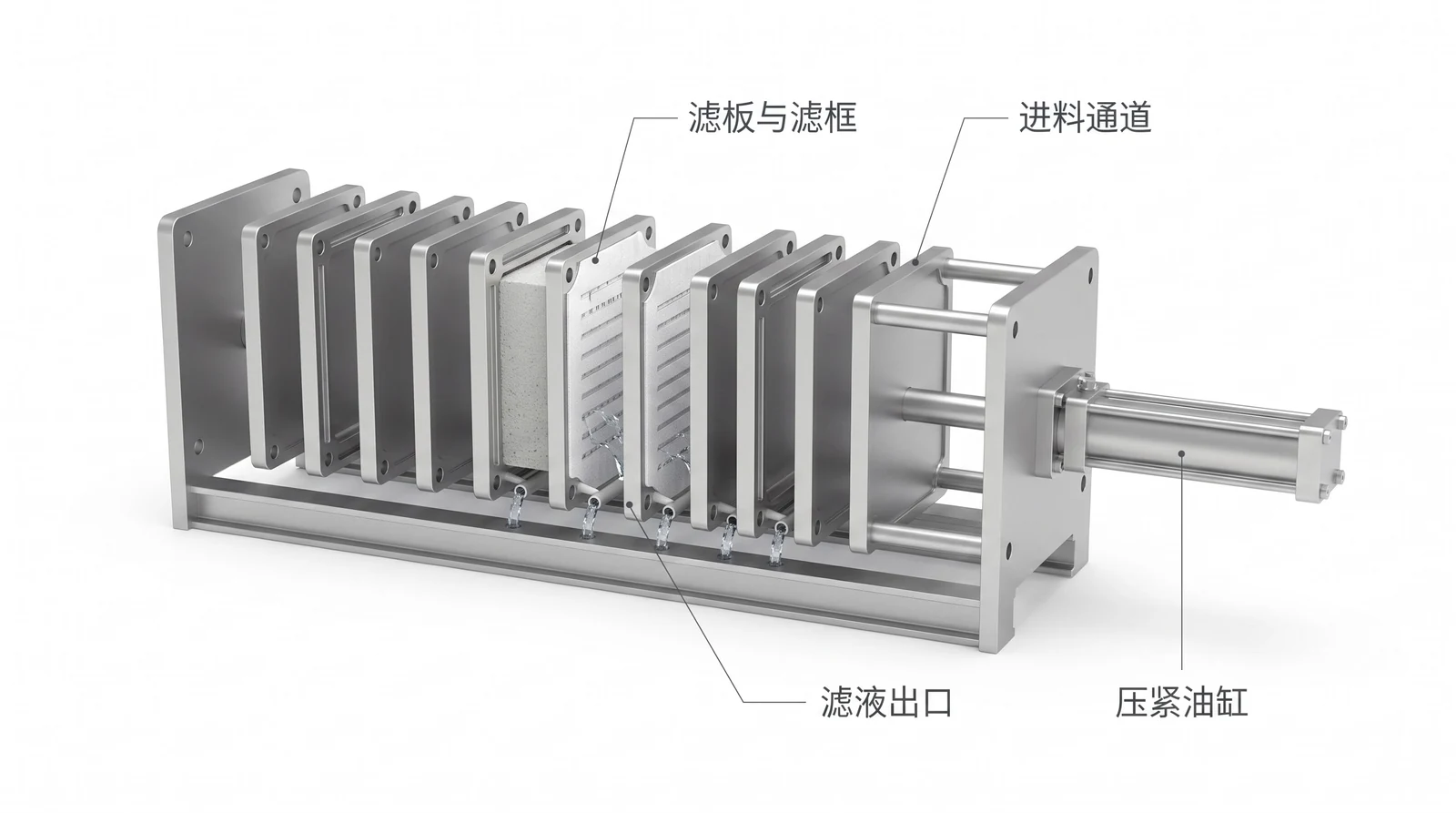

一排方形的滤板和滤框交替夹在一起，四个角上的圆孔对齐后形成贯通的进料和排液通道，液压油缸把整排顶紧。料浆从角孔进入滤框的空腔，液体穿过两侧滤板上的滤布流走，固体留在框里堆成滤饼。

优点：结构简单、单位面积造价低、能承受较高压差、滤饼含湿率低、对物料适应性极广。

缺点：间歇操作，滤完要松开油缸、一块块拉开卸饼；人工强度大、滤布更换频繁；密封面多、跑冒滴漏点多。

现场判断它工作正不正常，看两处：每块滤板下面的出液嘴（某一块不出水或出浑水，说明那块的滤布破了或角孔堵了），以及滤饼的厚薄均匀度（不均匀说明进料分配有问题）。

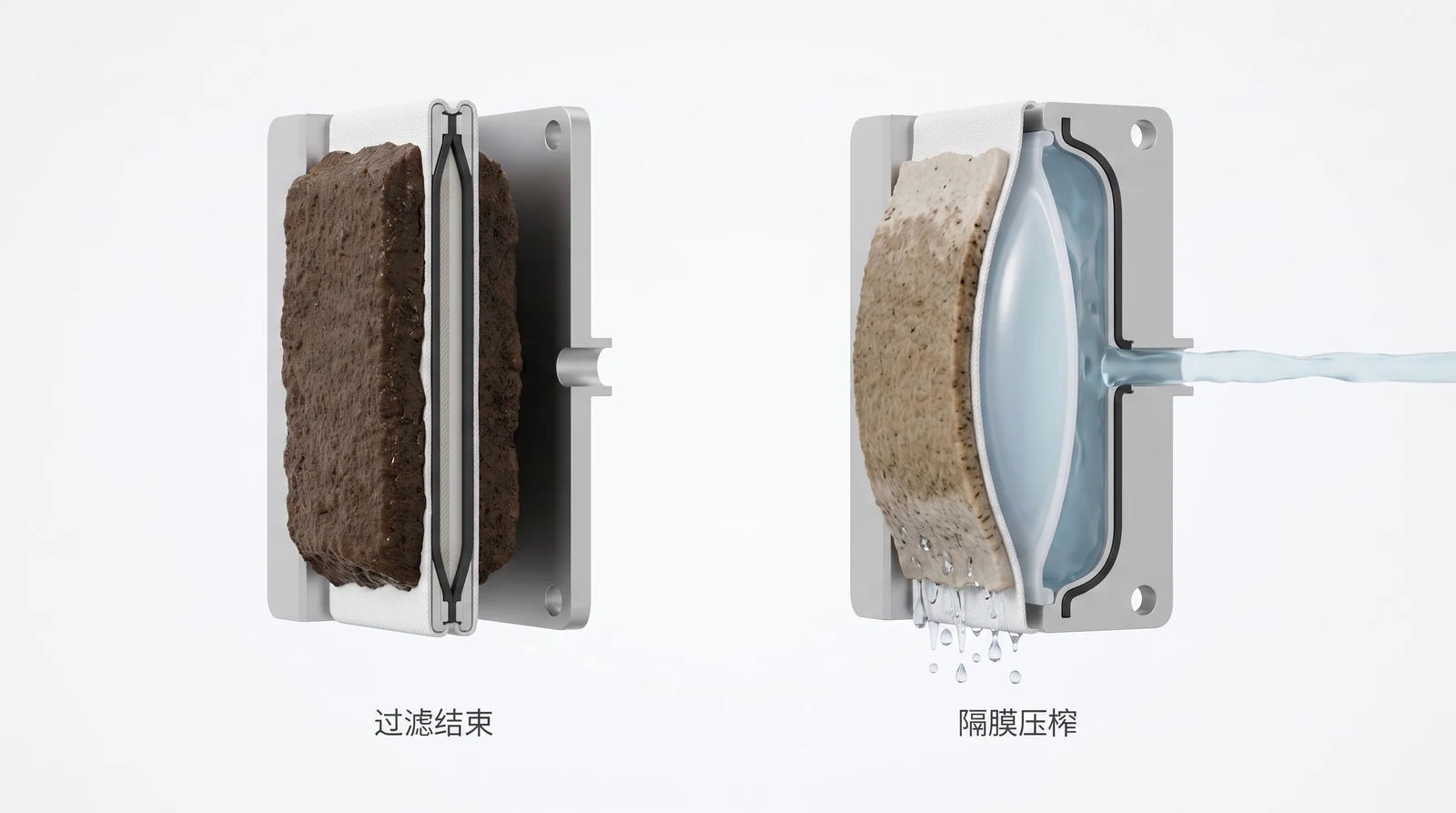

隔膜压榨：过滤完了，再挤一道

厢式压滤机的一个重要变种。滤板内部多了一层弹性隔膜：过滤结束后，往隔膜背后通入高压水或压缩空气，把隔膜鼓起来，机械地把滤饼再压一道。

效果是实打实的：普通过滤结束时滤饼含湿率往往在 35~45%，压榨之后能再降十几个百分点。

这一道工序看着「多此一举」，账其实不在过滤这边——在后面的干燥炉上。后面会算到：含湿率从 40% 压到 25%，每吨干固体的干燥能耗正好减半。

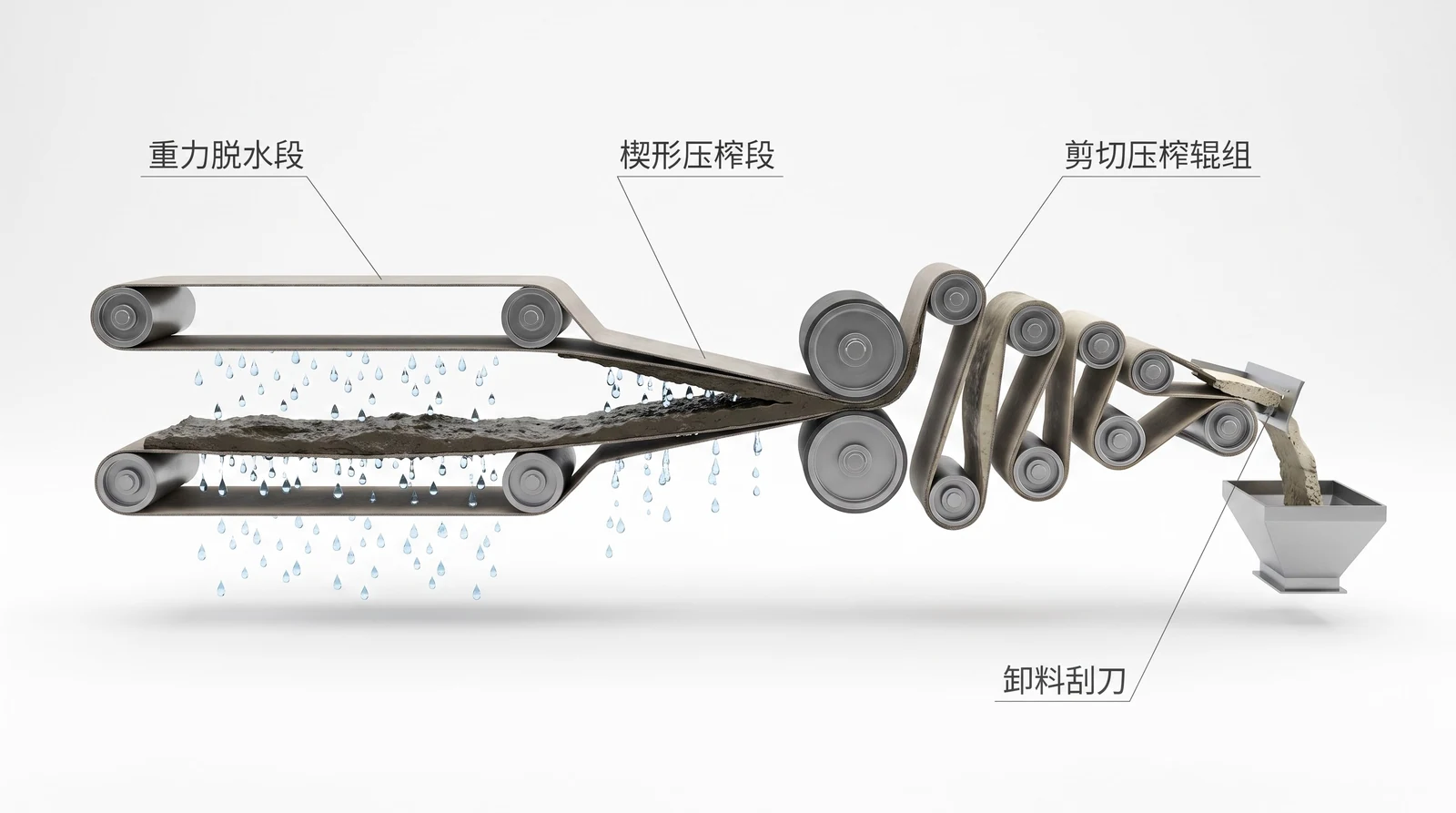

带式压滤机：连续，但吃絮凝

上下两条环形滤布带把污泥夹在中间，绕过一连串直径依次减小的辊子。整机分三段：重力脱水段（水自由滴下）→ 楔形压榨段（两带逐渐靠拢开始加压）→ 剪切压榨辊组（带着泥绕过减径辊，边压边剪切）。最后刮刀把泥饼刮下来。

优点：连续运行、能耗低、结构相对简单、运行平稳。

缺点：极度依赖絮凝——絮体不好，泥直接从两带之间挤出来跑掉（现场叫「跑泥」）；滤布要连续冲洗，冲洗水量不小；对进料浓度波动敏感。

它是市政污泥脱水的主力，但在化工里用得少——化工物料常常不好絮凝，或者不允许加絮凝剂。

真空转鼓：连续、能洗，但压差上限被物理定死

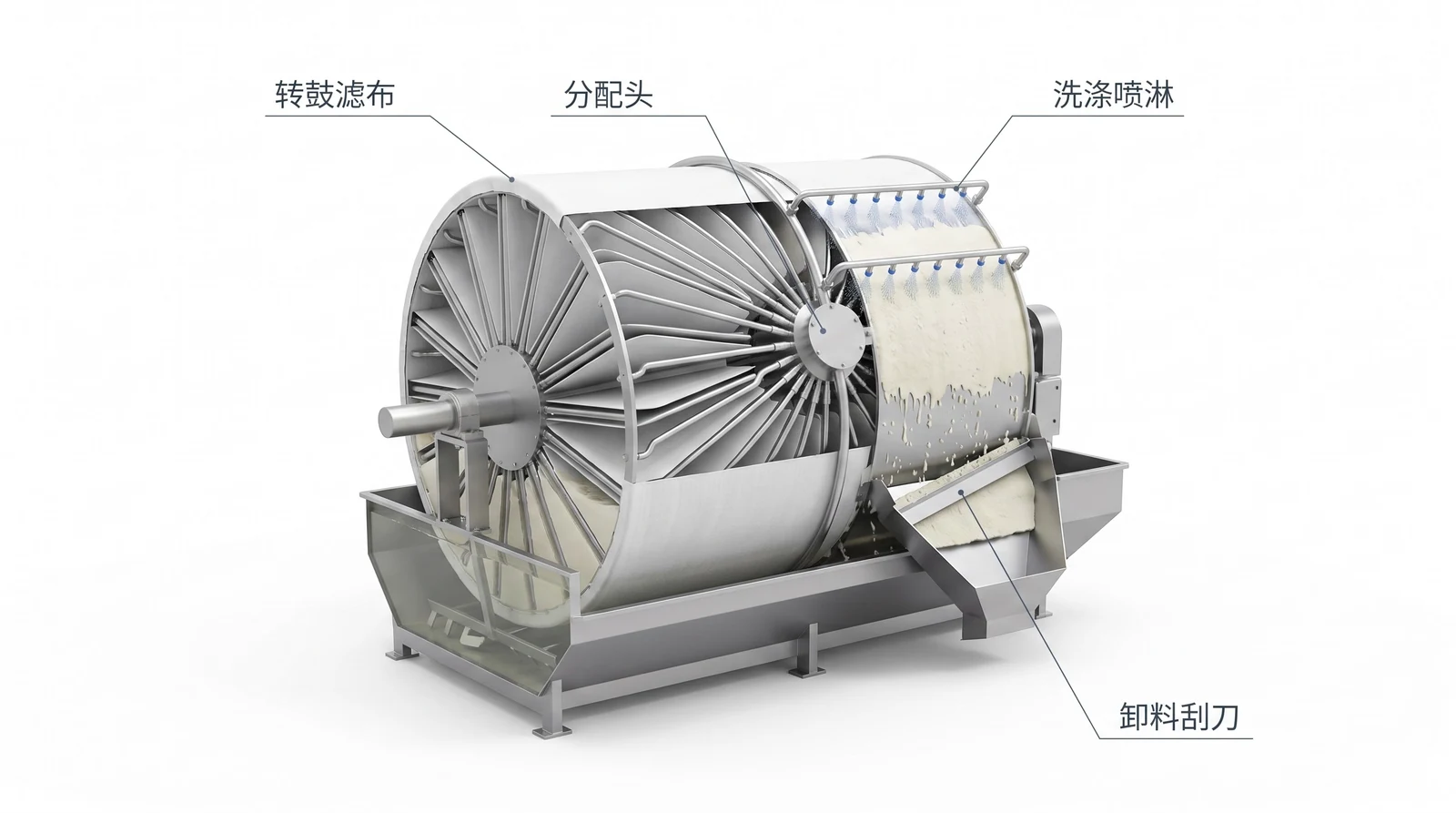

一个缓慢旋转的大圆筒，下半部浸在料浆槽里。筒面分成许多独立的扇形腔室，各自通过轴心的分配头接到真空或吹气。转一圈完成四件事：浸入吸饼 → 出液面脱水 → 上方喷淋洗涤 → 刮刀卸饼。

它最大的价值是能连续洗涤滤饼——洗涤对很多化工产品是刚需（洗掉母液里的杂质），而间歇设备洗起来麻烦得多。

它最大的限制是物理性的：真空的压差上限只有一个大气压，实际能用的往往只有 60~80 kPa。压差上不去，滤饼含湿率就下不来。所以转鼓出来的饼通常还要再干燥。

烛式与叠螺：两种少见但好用的

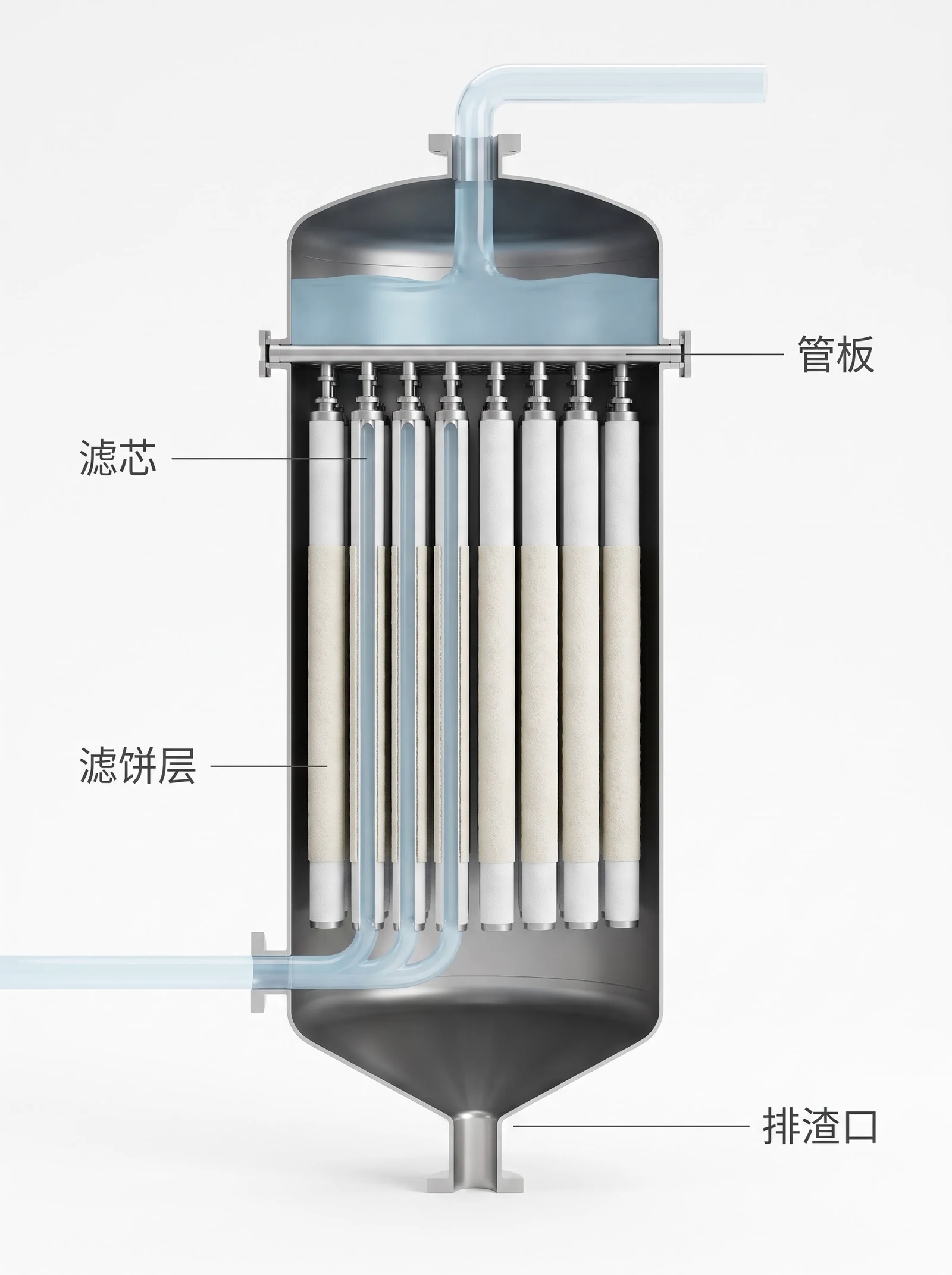

烛式过滤机——一根根像蜡烛一样竖挂在密闭罐里的圆柱形滤芯，液体从外向内穿过滤芯的滤布，清液从内腔向上汇集排走。它的场合很明确：含固量很低、要求滤液澄清度很高、而且不能接触空气（密闭）。反吹卸饼、全程封闭，是精制和催化剂回收的常用设备。

叠螺式脱水机——筒壁由一圈圈交替叠放的固定环和活动环组成，环缝就是滤缝；里面一根螺距逐渐变小的螺旋把污泥往前推，越推越挤。它的杀手锏是不堵：活动环随螺旋轻微移动，等于一直在自清洗，所以能处理油性、粘性这些让滤布立刻糊死的物料，而且可以低浓度直接进料。

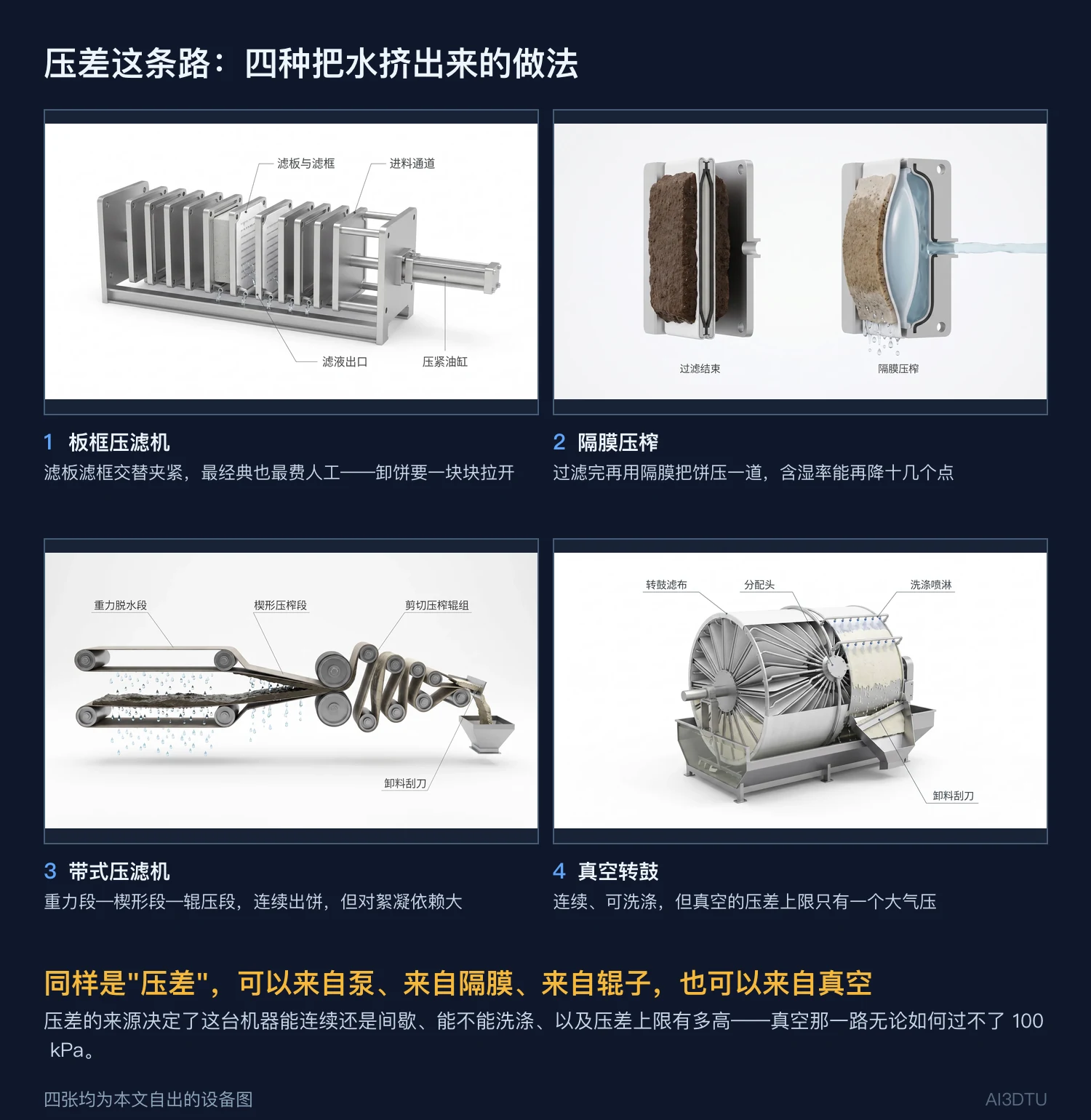

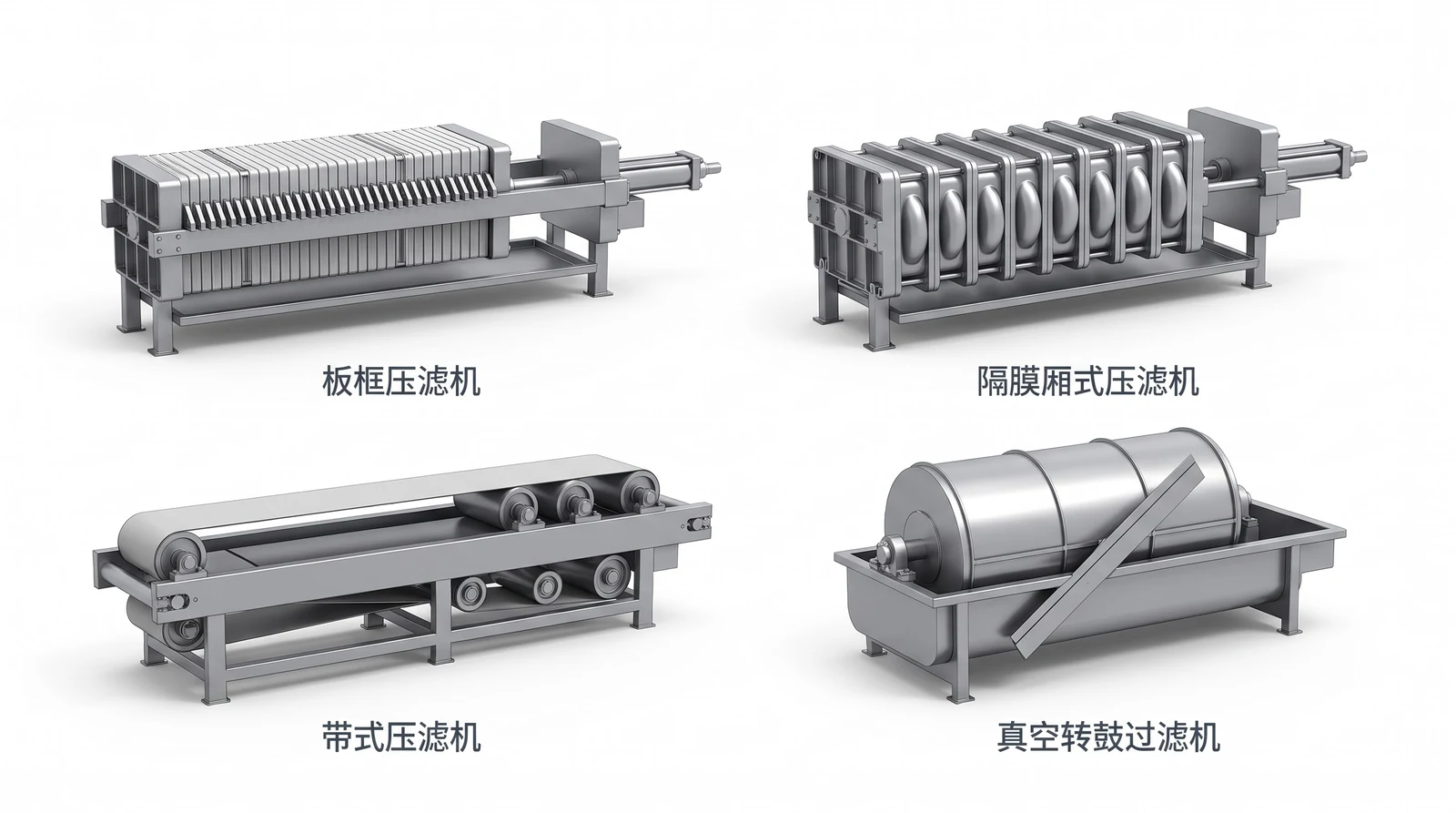

压滤这一路，一屏回顾

同样是「压差」，可以来自泵、来自隔膜、来自辊子，也可以来自真空。压差的来源决定了这台机器能连续还是间歇、能不能洗涤、以及压差上限有多高——真空那一路无论如何过不了 100 kPa。

滤布：整台机器上最便宜也最要命的零件

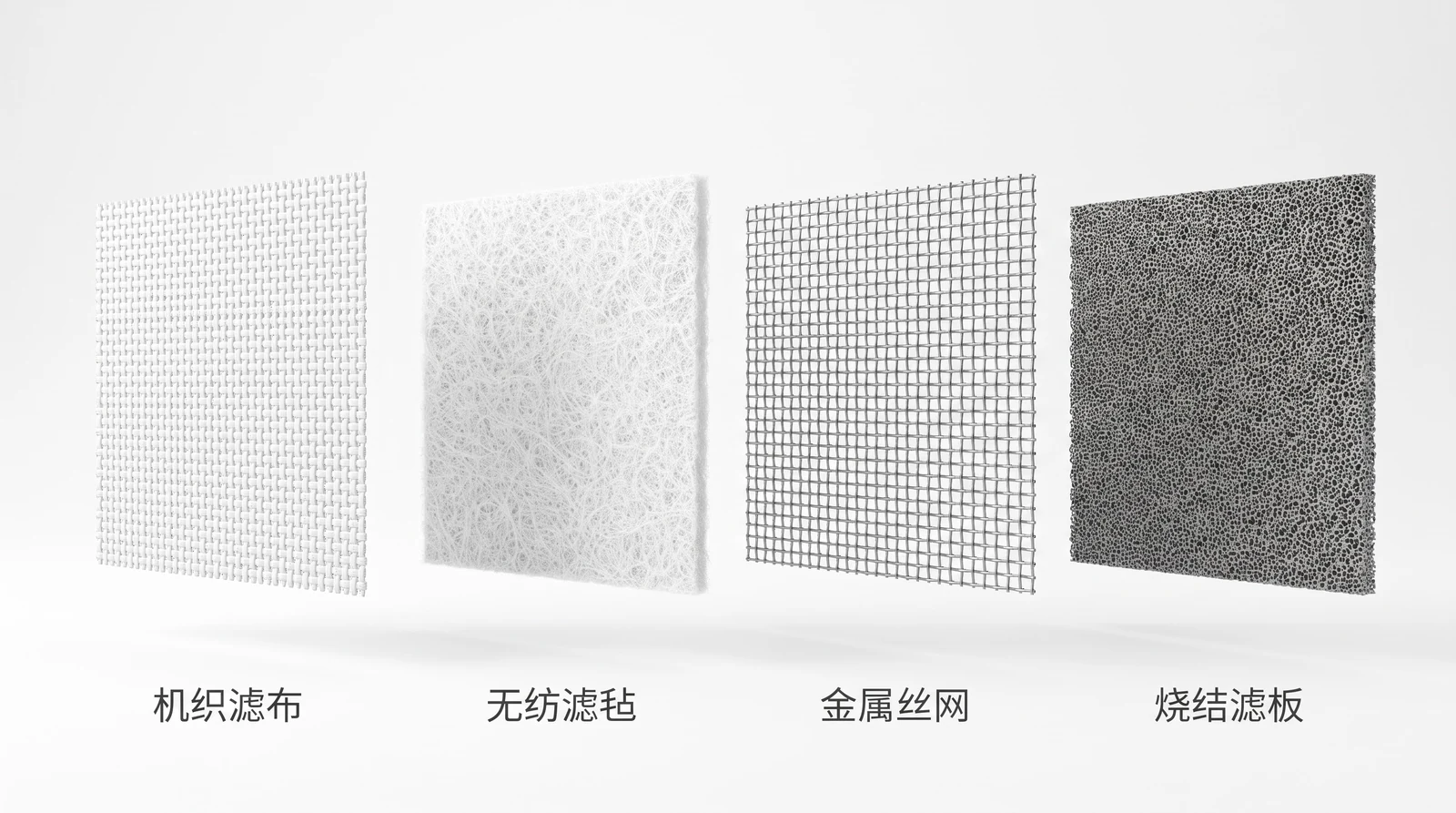

过滤介质分四类，从织物到烧结板，精度和寿命依次上升、价格也依次上升：

• 机织滤布——纱线纵横交织，最常用。可以通过织法（平纹、斜纹、缎纹）调节透过性和脱饼性能。缎纹表面光滑、饼好脱，但截留精度低一些。
• 无纺滤毡——纤维杂乱交错，厚度方向上有深度过滤效果，截留细颗粒好，但容易堵在内部、清洗困难。
• 金属丝网——耐温耐腐、寿命长、好清洗，但孔径做不了太细、价格高。
• 烧结滤板——金属或陶瓷粉末烧结成的多孔板，精度高、可反吹再生、极耐用，用在高温高压或者精密过滤场合。
• ⚠️ 选滤布最常见的误区是「孔径越小越好」。孔径太小，最初的架桥还没形成就把布本身堵死了（叫盲孔堵塞），流量断崖式下降而且洗不回来。正确的做法是让颗粒在布面上架桥，而不是让布去拦每一颗颗粒。

离心：把重力放大几百上千倍

重力沉降太慢，因为地球给的加速度就 9.81 m/s²。离心机的思路很直接：让料转起来，用离心加速度 ω²r 代替重力。放大的倍数叫分离因数：

Fr = ω²r / g，其中 ω = 2πn/60。

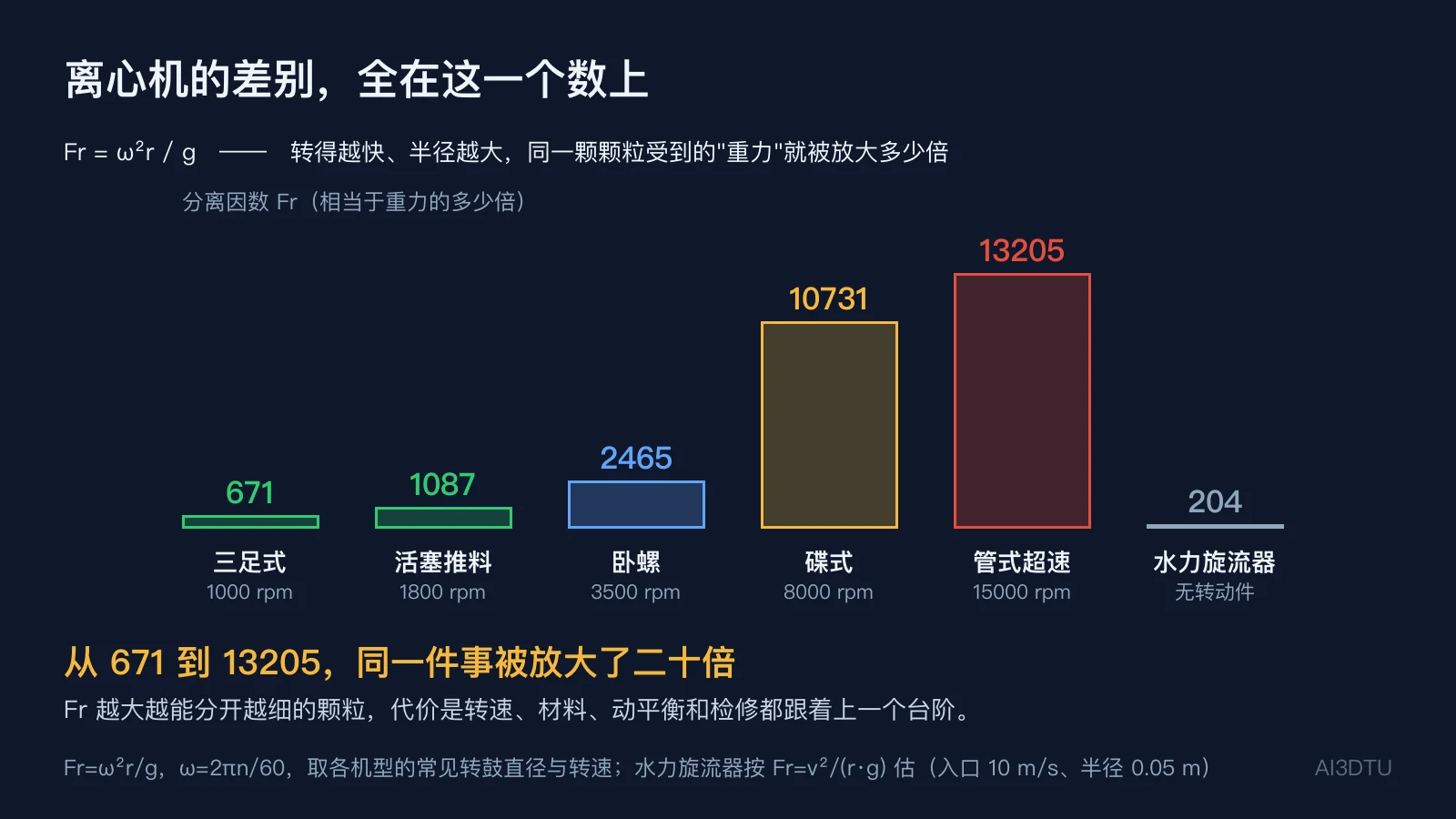

算一遍常见机型：三足式（φ1.2 m、1000 rpm）671；活塞推料（φ0.6 m、1800 rpm）1087；卧螺（φ0.36 m、3500 rpm）2465；碟式（φ0.3 m、8000 rpm）10731；管式超速（φ0.105 m、15000 rpm）13205。从 671 到 13205，跨了二十倍。

注意一个规律：高 Fr 的机器直径反而更小。因为 Fr 里 ω 是平方、r 是一次方，提高转速比加大直径划算得多；而转速受限于转鼓材料的强度，直径越大，同样转速下的应力越高。所以想要高分离因数，只能把机器做细做长。

⚠️ 还有一个不靠转速的选手：水力旋流器。它按 Fr = v²/(rg) 估只有 200 上下，但它没有任何转动部件——没有电机、没有轴承、没有动平衡，靠切向进料自己转起来。在只要粗分、又怕维护的场合，它常常是最优解。

三足式与活塞推料：间歇与连续的分界

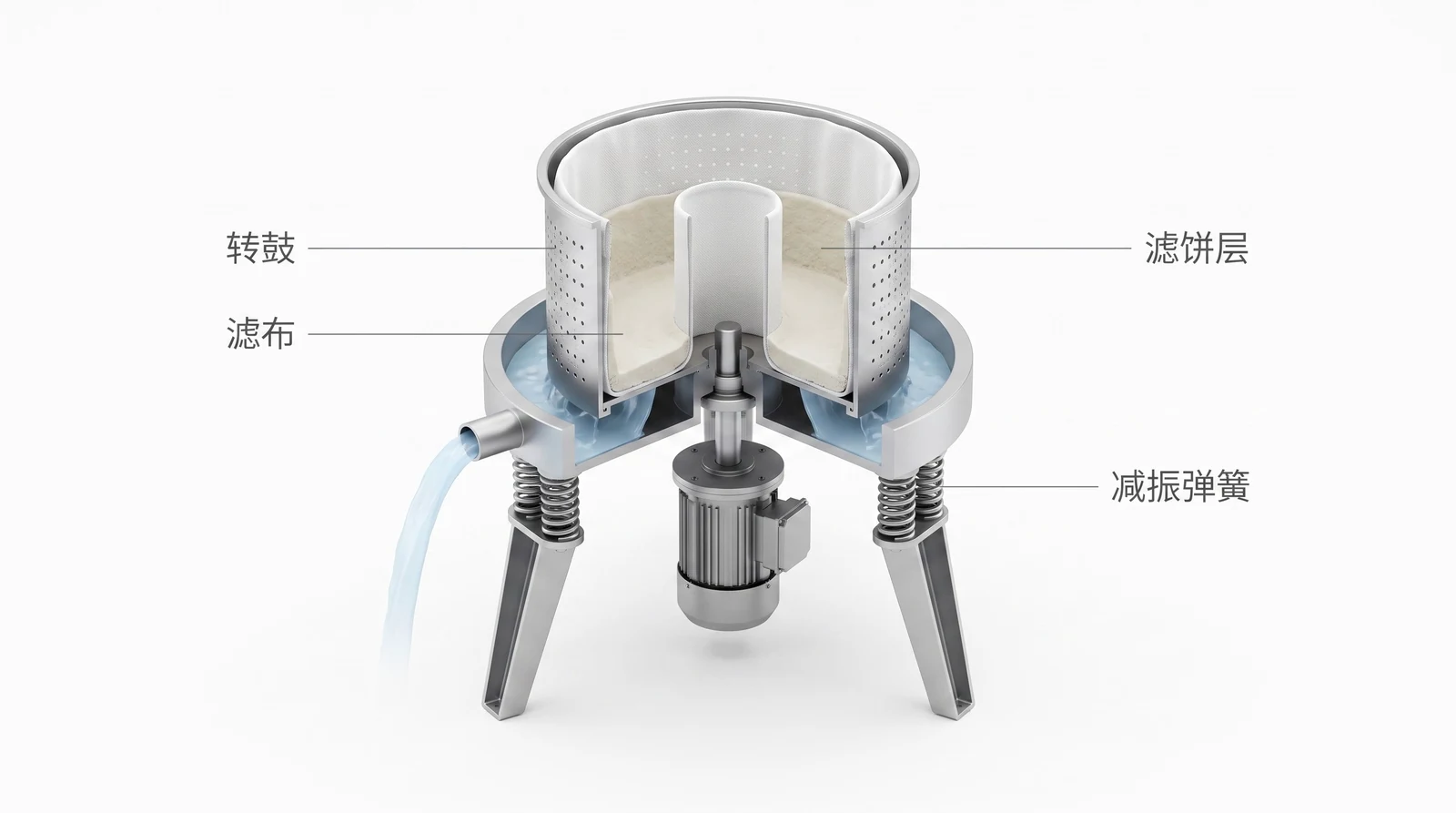

三足式离心机是最老、也最常见的一种：立式转鼓，机座靠三条带弹簧的支腿吊着（弹簧是用来吸收装料不均带来的振动的）。间歇操作——装料、分离、洗涤、卸料一个循环。人工或刮刀卸料，小批量、多品种、实验室和精细化工的老伙计。

活塞推料离心机把它变成了连续：卧式筛网转鼓里有一个往复的活塞，每推一次就把滤饼沿筛网向前送一段，最终从转鼓开口端连续排出。它适合结晶良好、颗粒较粗的物料——颗粒太细会穿过筛网跑掉，太粘则推不动。

卧螺：高含固、连续、免滤布

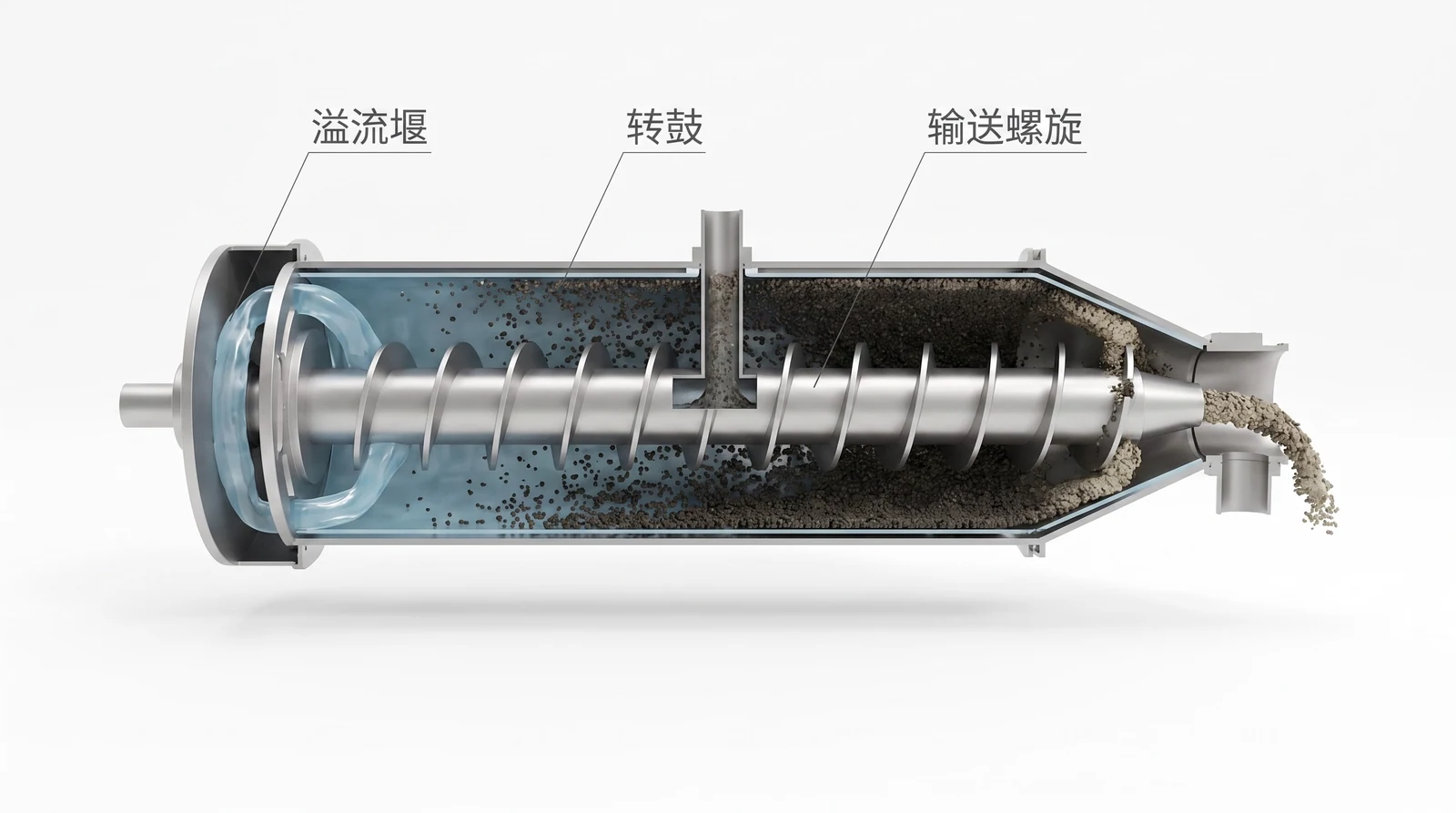

卧螺离心机（decanter）是化工和环保里用得最多的连续离心设备。水平转鼓一端圆柱、一端圆锥，里面同轴套着一根带螺旋叶片的输送螺旋，两者转速略有差别（叫差转速）。

工作时固体被甩到转鼓内壁，螺旋把它刮着往锥端推，爬出液面后在锥段进一步沥干，从锥尖排出；清液则反方向流到圆柱端，从溢流堰排走。固体和液体走向相反——这是它区别于其他离心机最直观的特征。

优点：能处理含固量很高的料、连续运行、没有滤布（不存在堵布和换布）、密闭。缺点：分离精度不如碟式；差转速和溢流堰高度这两个参数要现场调，调不好要么泥太稀要么液太浑；磨损件（螺旋叶片端部）需要定期堆焊。

碟式：靠缩短沉降距离，不是靠转得更快

碟式分离机的 Fr 大约一万，比卧螺高四倍，但它真正的本事不在这里。

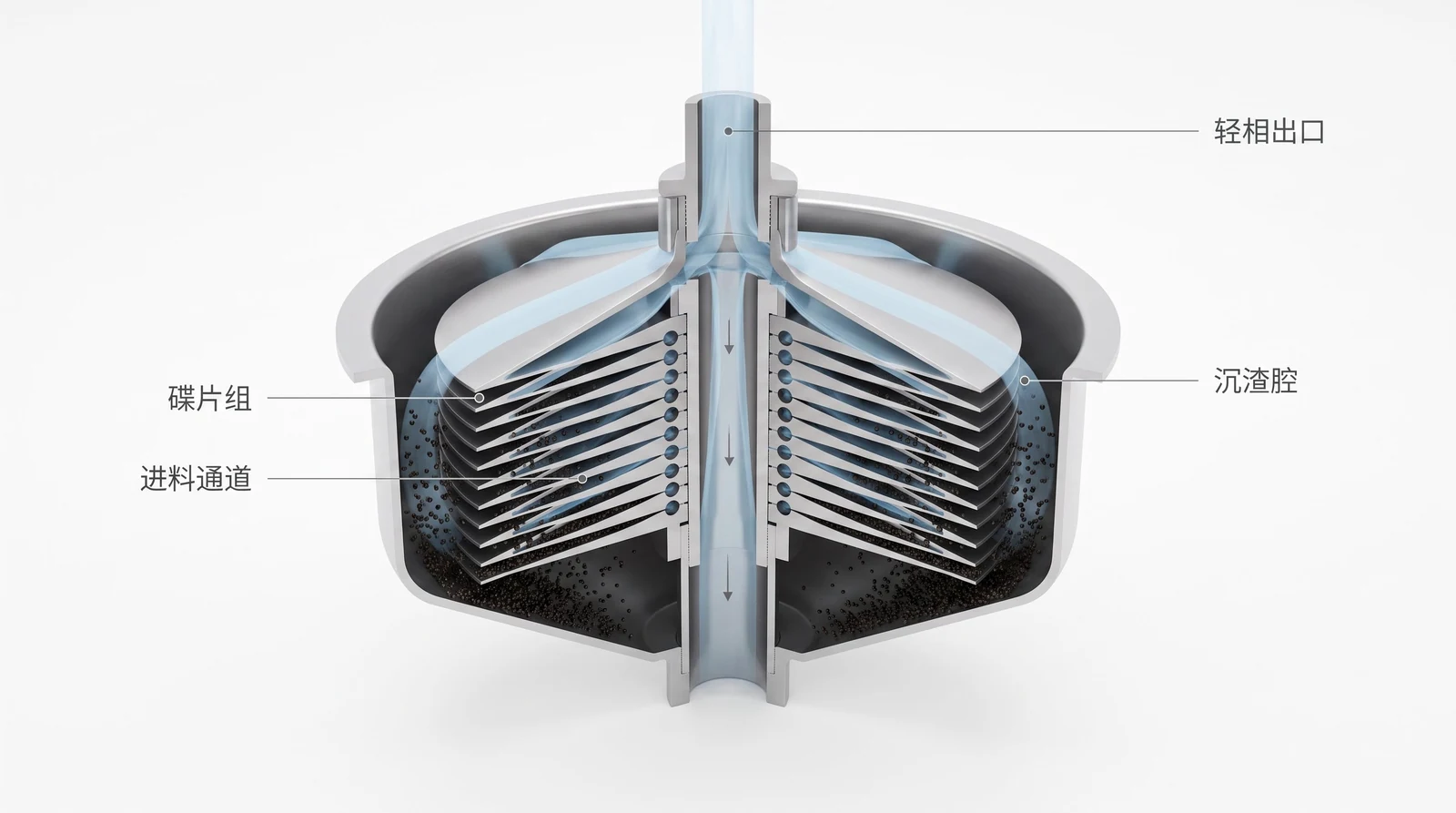

转鼓里叠着一大摞倒锥形的薄碟片，彼此只留很窄的缝。料液在碟片之间的窄缝里流动时，一颗颗粒只需要沉降几毫米就能碰到碟片的下表面，碰到之后就顺着碟面被甩向外缘。而在一个没有碟片的转鼓里，同一颗颗粒要沉降几十厘米。

把沉降距离从几十厘米缩到几毫米——这才是它能分开微米级颗粒的原因。碟片组同时也把有效沉降面积折叠了几十倍，和斜板沉降器的思路一模一样，只是把重力换成了离心力。

典型场合：液液分离（油水）、含少量细颗粒的澄清、乳品和生物制品。它对大颗粒和高含固反而不擅长——沉渣腔会被塞满。

离心这一路，一屏回顾

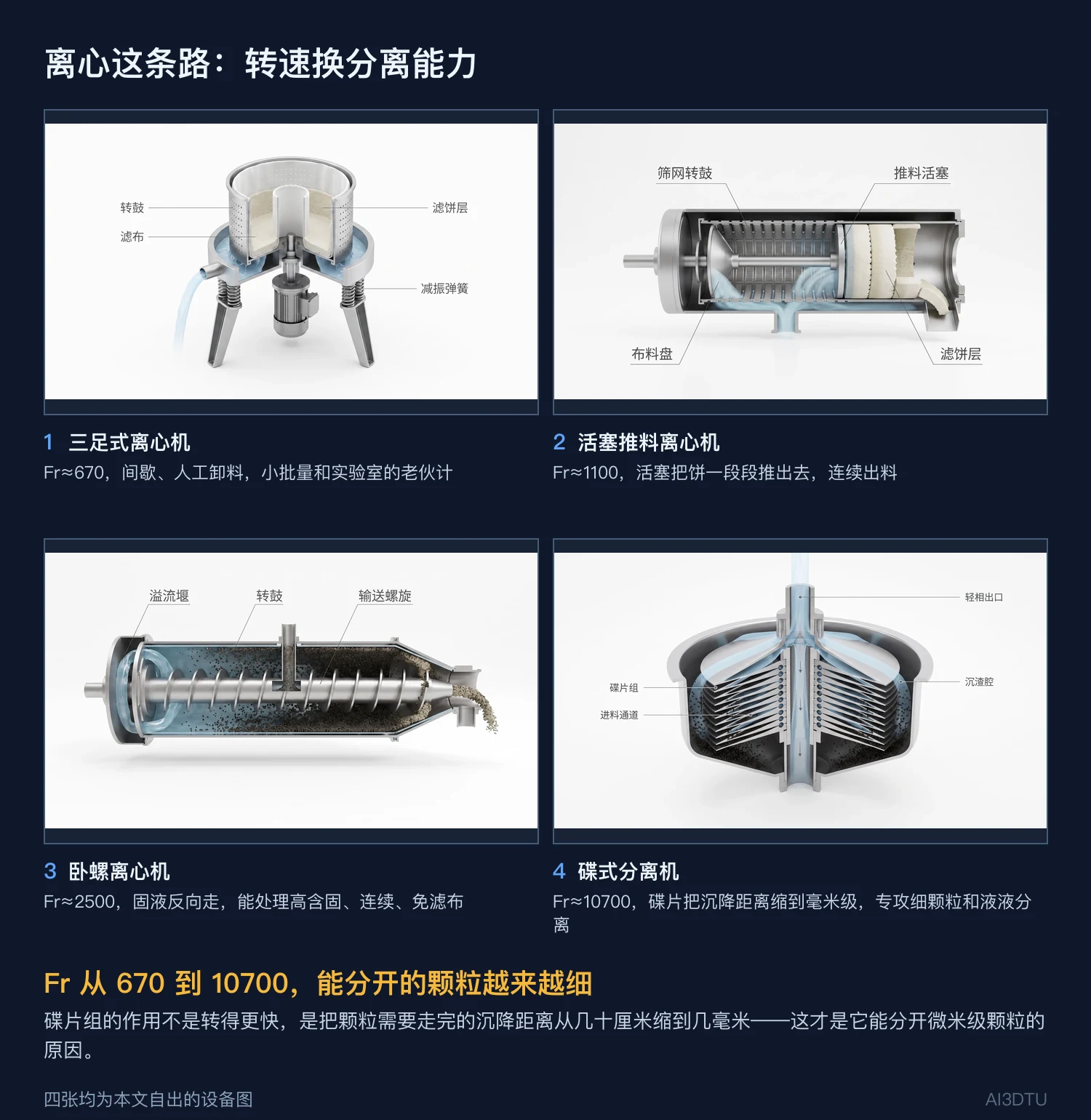

四种离心机的差别，一半在 Fr，一半在怎么把固体弄出来：三足式靠人或刮刀（间歇）、活塞推料靠活塞（连续、要粗颗粒）、卧螺靠螺旋（连续、能高含固）、碟式靠排渣阀（间歇排渣、专攻细颗粒）。

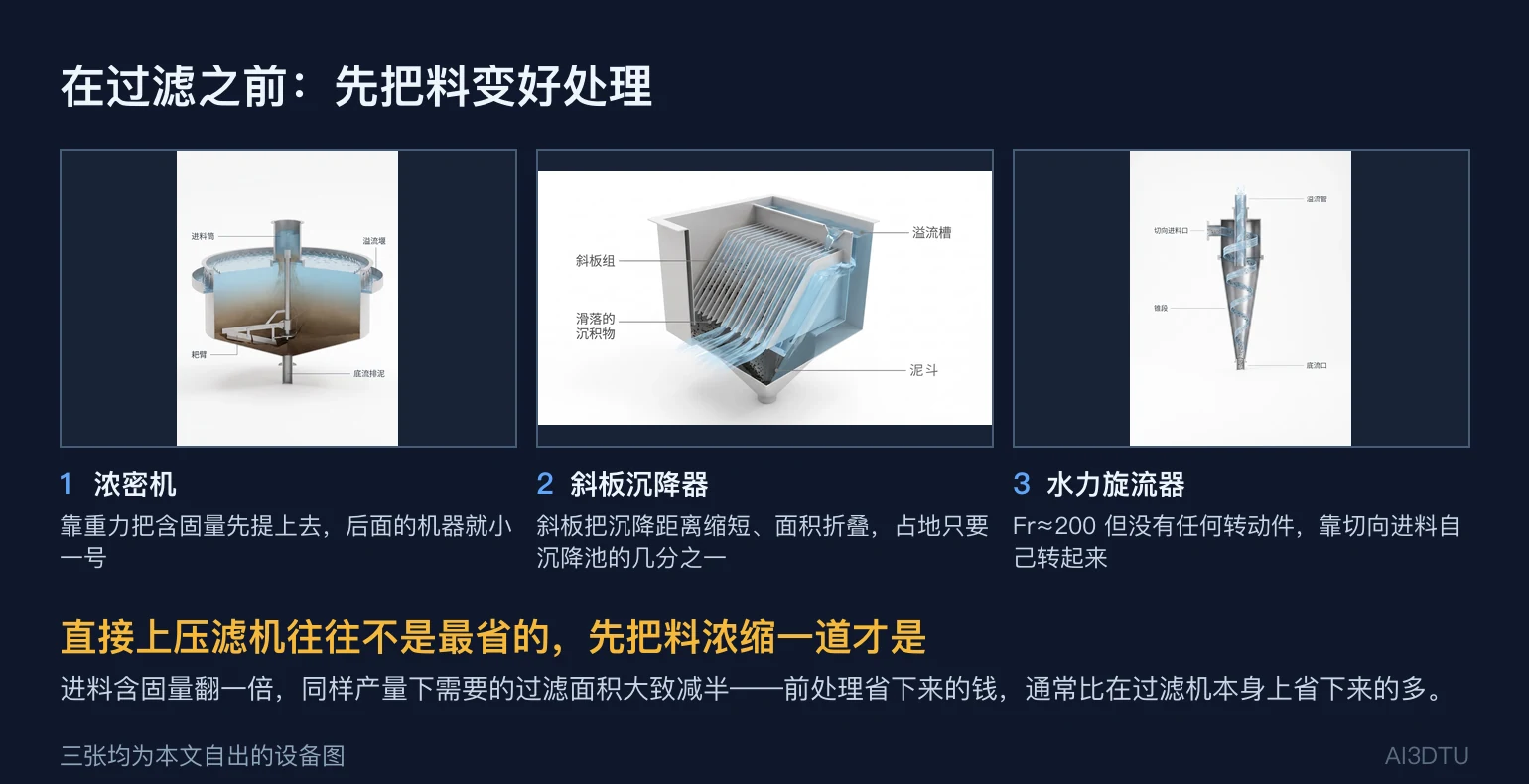

在过滤之前：先把料变好处理

直接把稀料打进压滤机，往往不是最省的方案。进料含固量翻一倍，同样产量下需要的过滤面积大致减半——前处理省下来的钱，通常比在过滤机本身上省下来的多。三种常用的前处理：

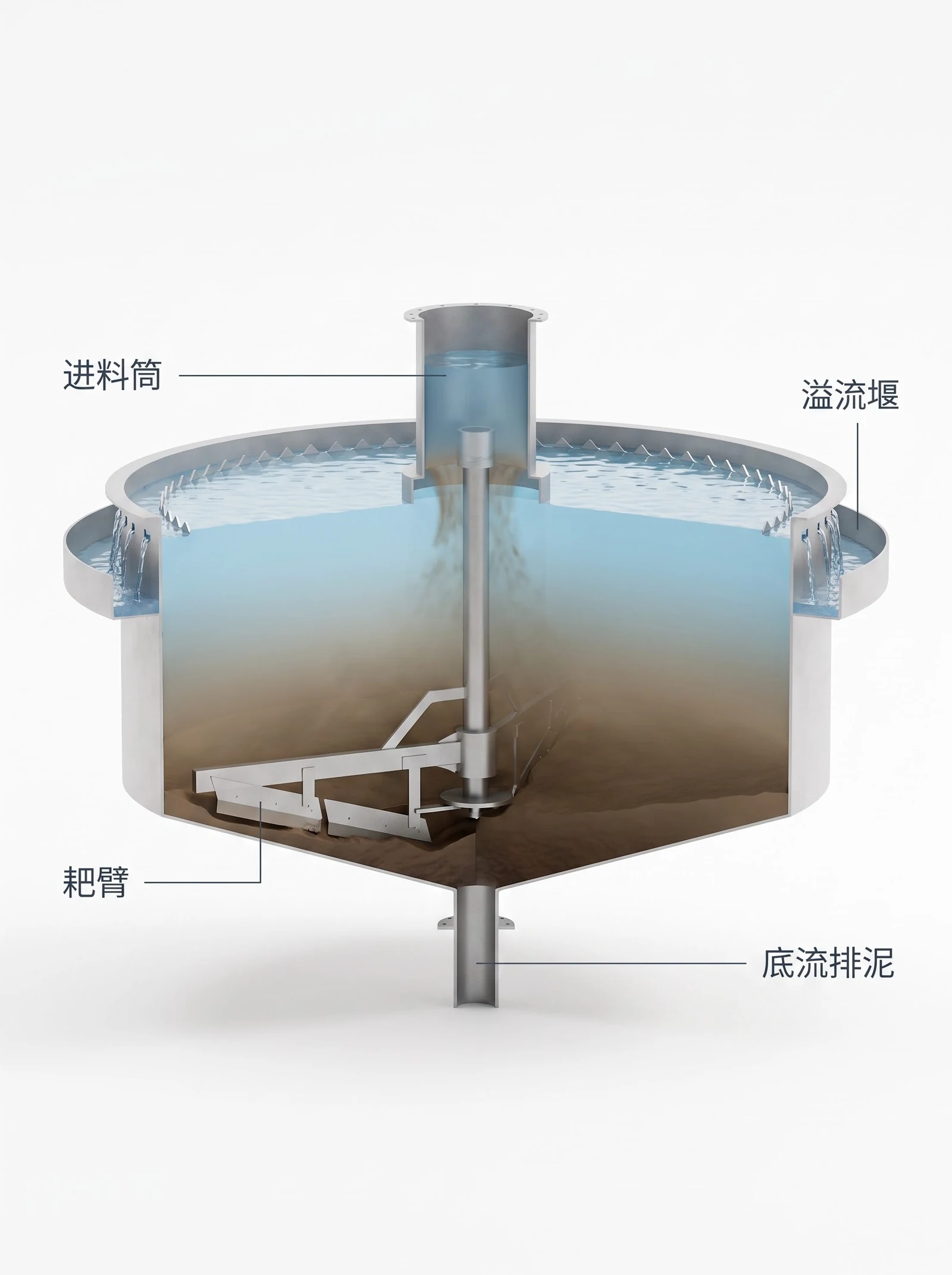

浓密机——一个又大又浅的圆池，靠重力让固体沉到底，缓慢旋转的耙臂把泥往中心推，清液从外圈溢流堰溢走。便宜、几乎无动力消耗、能处理极大流量，代价是占地大、停留时间长。

斜板沉降器——在池子里斜插一叠平行薄板。颗粒只要沉降到最近的那块斜板上就算被捕获，然后顺着斜面自己滑下去。它和碟式分离机是同一个思路：折叠沉降面积、缩短沉降距离。占地只要普通沉降池的几分之一。

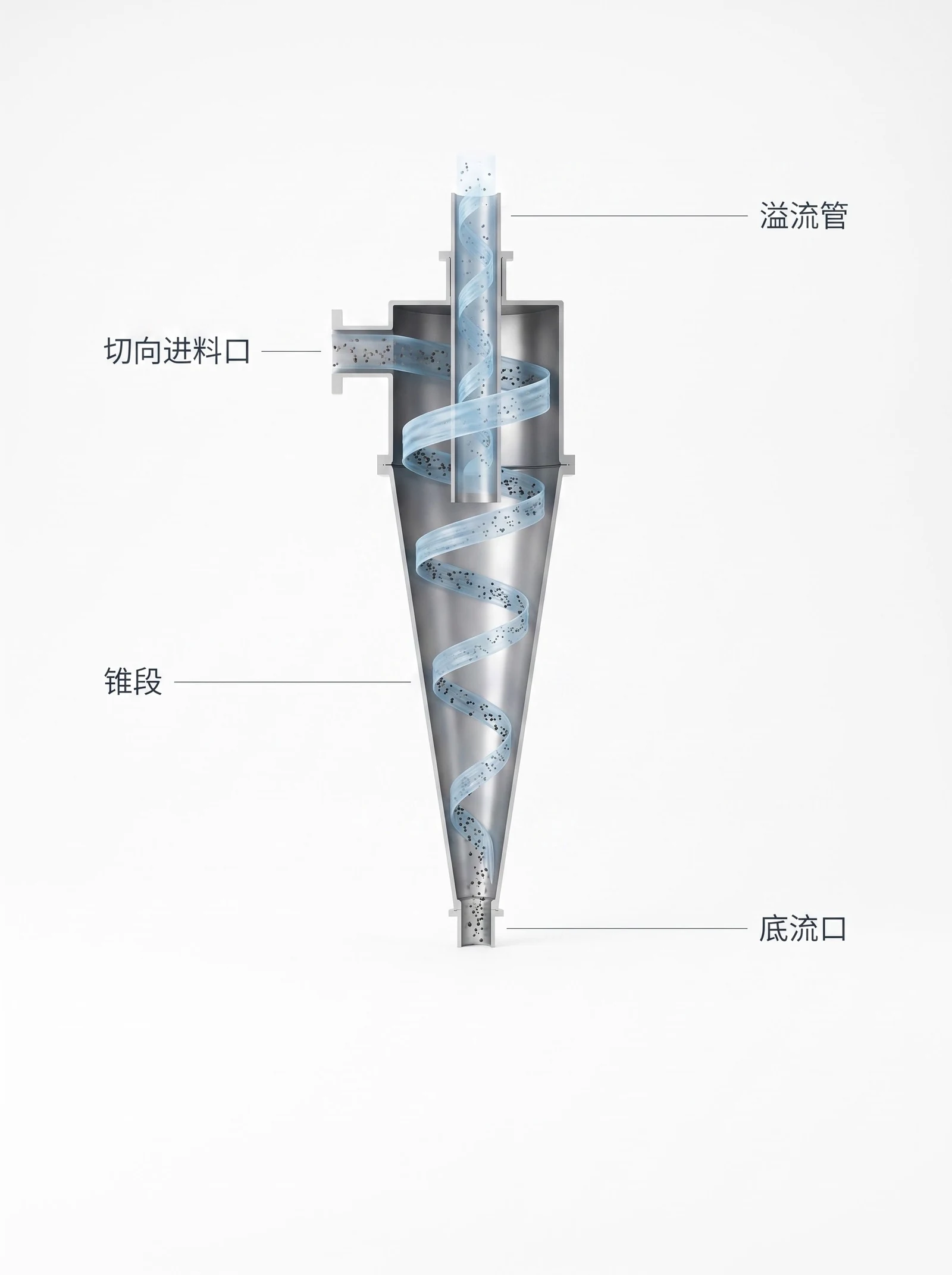

水力旋流器——靠切向进料在筒内形成双螺旋，重的走外圈向下从锥尖出，轻的在中心反转向上从溢流管出。没有转动件、体积极小、可以并联成组，是粗分级和除砂的常用手段。

斜板与旋流器：两种折叠空间的办法

斜板沉降器折叠的是面积：n 块斜板等效于 n 倍的水平投影面积，所以同样的处理量，池子可以做小几倍。设计上的关键是倾角——太缓，沉下来的泥滑不下去、会在板上积住；太陡，折叠效果打折。工程上常取 55~60°。

水力旋流器折叠的是时间：颗粒不用等着慢慢沉，切向速度直接把它甩到壁上。设计上的关键是锥角和底流口直径——底流口开大了，清液从底流跑掉；开小了，堵塞或者底流太稠推不动。

这两者都不追求把固体分得多干净，它们的任务是把量削下来，让后面那台贵机器小一号。

前处理这一节，一屏回顾

三种前处理的共同点：都不追求分得干净，只追求把量削下来。判断要不要上前处理，看一个数就够——进料含固量。低于百分之一的料，直接进压滤机基本都是在拿大机器处理水。

含湿率：这道账不在过滤这边，在干燥炉上

脱水做到什么程度才算够？这个问题的答案不在过滤机上，在它下游。

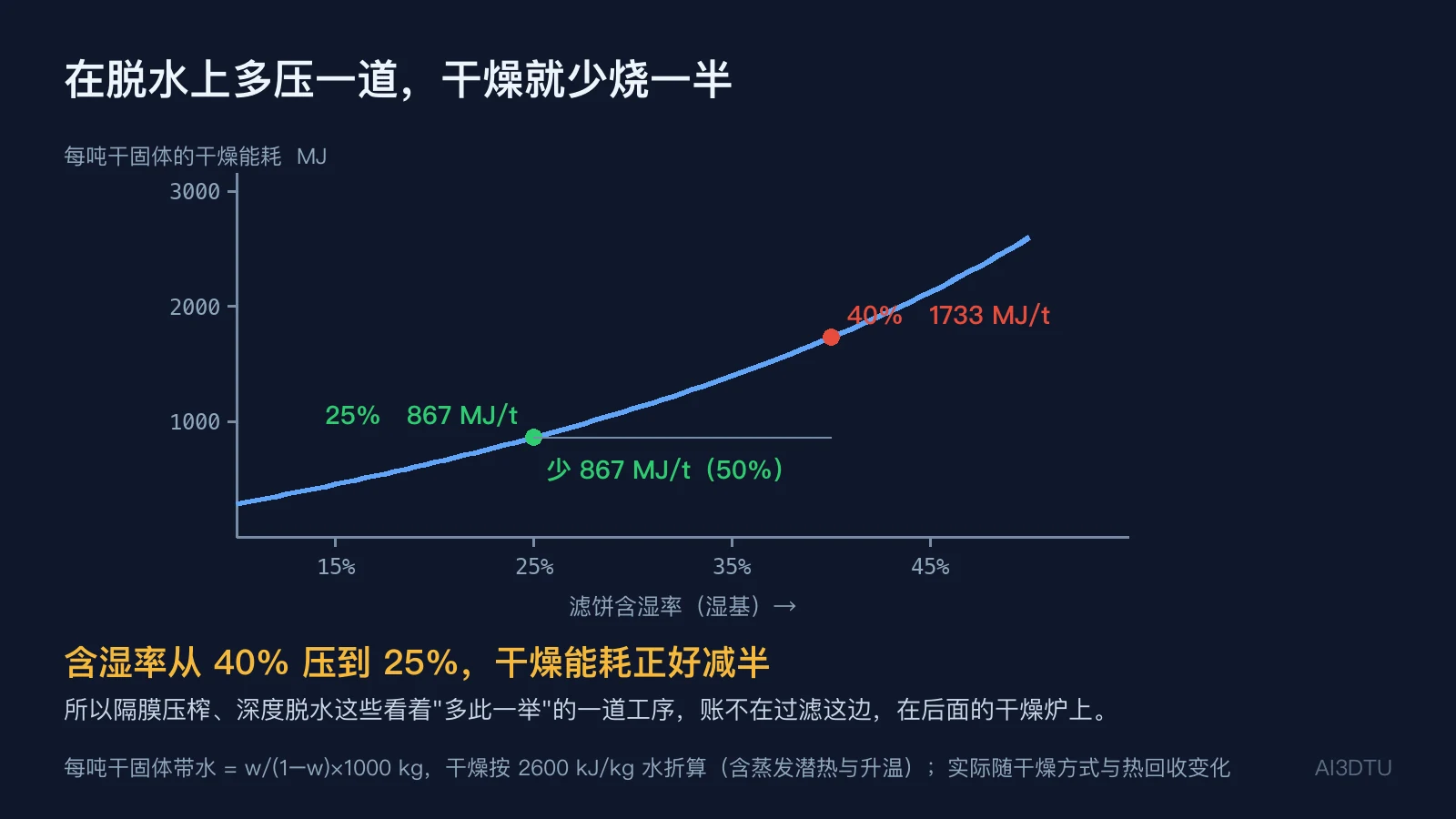

滤饼含湿率 w（湿基）意味着每吨干固体带走 w/(1−w)×1000 kg 的水。按干燥每公斤水实际消耗 2600 kJ 折算：

含湿率 40% → 每吨干固体带 667 kg 水 → 干燥要烧 1733 MJ；含湿率 25% → 带 333 kg 水 → 干燥只要 867 MJ。含湿率从 40% 压到 25%，干燥能耗正好减半。

所以隔膜压榨、深度脱水这些多花一道工序的做法，账要算到下游去。反过来也一样：如果滤饼直接填埋、不需要干燥，那么花大价钱把含湿率再压低几个点就未必划算——省下的是运费，不是燃料。

洗涤：把母液换出来，不是把它稀释掉

很多化工过滤的真正目的不是「分开」，是「洗干净」——产品是滤饼，但饼里残留的母液带着杂质，必须洗掉。

洗涤有两种做法，效率差很多：置换洗涤是让洗水像活塞一样从滤饼一端推进去、把母液整体顶出来，理论上一个饼孔隙体积的洗水就能换掉大部分母液；稀释洗涤是把饼重新打浆再过滤一次，用水量大得多。

置换洗涤能不能做成，取决于滤饼有没有裂缝。饼一旦开裂，洗水就顺着裂缝短路穿过去，剩下的地方根本没洗到——这是洗涤失败最常见的原因。所以带洗涤的过滤机都要在洗涤前先做压榨或吹气整平，把裂缝压掉。

能连续洗涤是真空转鼓和带式过滤机的一大优势；板框做洗涤要专门的洗涤板和额外的管路，麻烦但也能做。

选型速查

把前面压成一张表。左边是场合，右边是该落到哪儿：

看一张固液分离设备的图，先看哪几处

无论图纸、三维效果图还是现场照片，这几处比画得精不精细有用得多：

• 过滤方向对不对——滤饼必须在滤布的上游侧。把颗粒画在滤布下方，图就是反的。
• 卧螺的固液是不是反向——固体往锥端、清液往圆柱端。画成同向的，那不是卧螺。
• 碟式有没有画出碟片组——只画一个空转鼓的碟式分离机，等于没画到重点。
• 转鼓过滤机有没有分配头——没有分配头，各扇形腔室就没法在转到不同位置时切换真空和吹气。
• 带式压滤机的辊子是不是依次减小——等径辊排一排的，压不出泥。
• 旋流器有没有画出内外两层反向的螺旋——只画一个向下的箭头，说明画的人不知道它怎么工作。

最容易讲错的几处

这一节列的是内行一眼能看出来的错：

• 说滤布把颗粒拦住——真正拦住颗粒的是滤饼，滤布只负责最初的架桥。所以滤布孔径不需要小于颗粒粒径。
• 认为提高压差就能等比例提高产量——压差在根号里，翻倍只多 41%；可压缩滤饼还要更少。
• 把分离因数当成唯一指标——Fr 决定能分多细，但卸料方式决定能不能连续、能处理多稠。水力旋流器 Fr 只有 200，照样是很多场合的最优解。
• 认为碟式靠转得更快——它的本事是碟片把沉降距离缩到毫米级，不是转速。
• 把洗涤当成多冲点水——置换洗涤和稀释洗涤效率差很多，而且饼一开裂洗水就短路了。
• 认为含湿率越低越好——要看下游。要干燥就值得压，直接填埋就未必。

和第 10 期除尘的分界

这一期和第 10 期《除尘》常被放在一起问，其实分工很清楚：除尘是气固分离，这一期是液固分离。

两者的机制有对应关系——旋风分离器对应水力旋流器（都是切向进料靠离心）、袋式除尘器对应过滤（都是靠滤饼层真正拦截、滤料只负责架桥）、重力沉降室对应沉降槽。

但有一个关键差别：气固分离几乎不关心饼里的含气量，液固分离的核心指标之一恰恰是含湿率。因为水要花钱蒸发，而气体不用。这也是为什么液固分离这边发展出了隔膜压榨、深度脱水这一整套「再挤一道」的工序，而除尘那边没有对应物。
