河道整治工程完全指南：堤防、护岸、水闸、丁坝各在干什么，衬砌之后同一条河能多过 2.5 倍水

发布于 2026-12-12｜相关行业：水利水电

一张河道整治平面图上，到底画了些什么

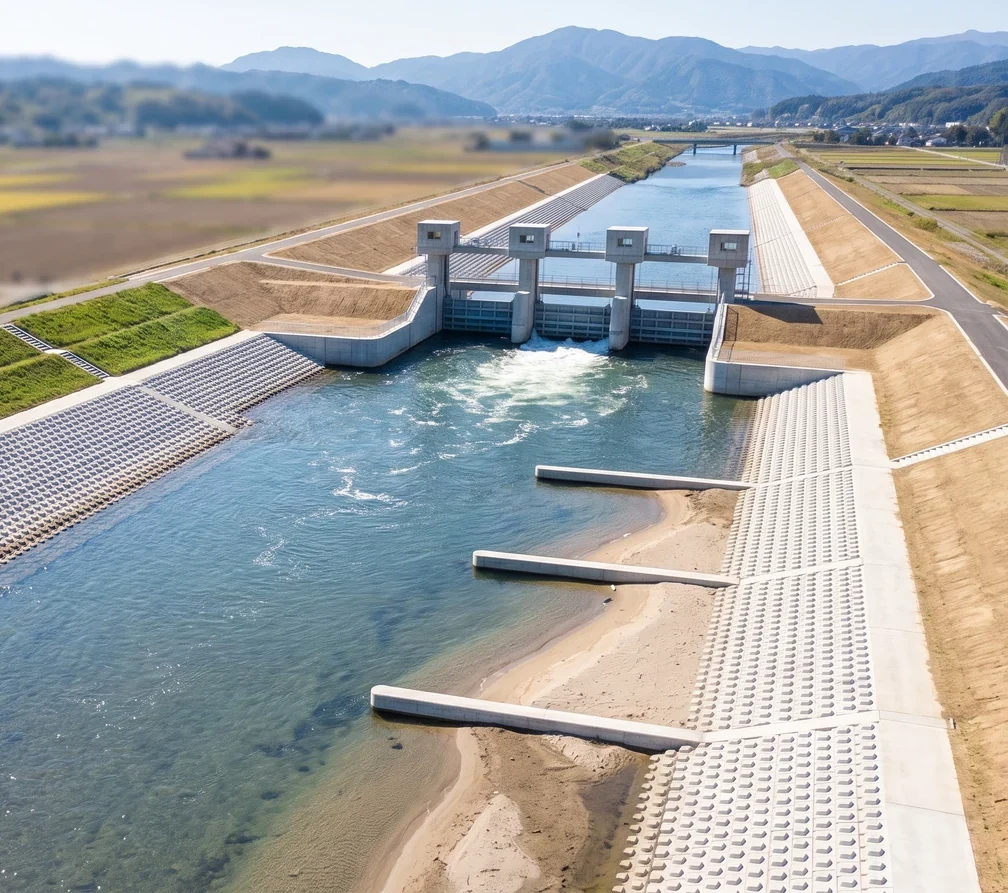

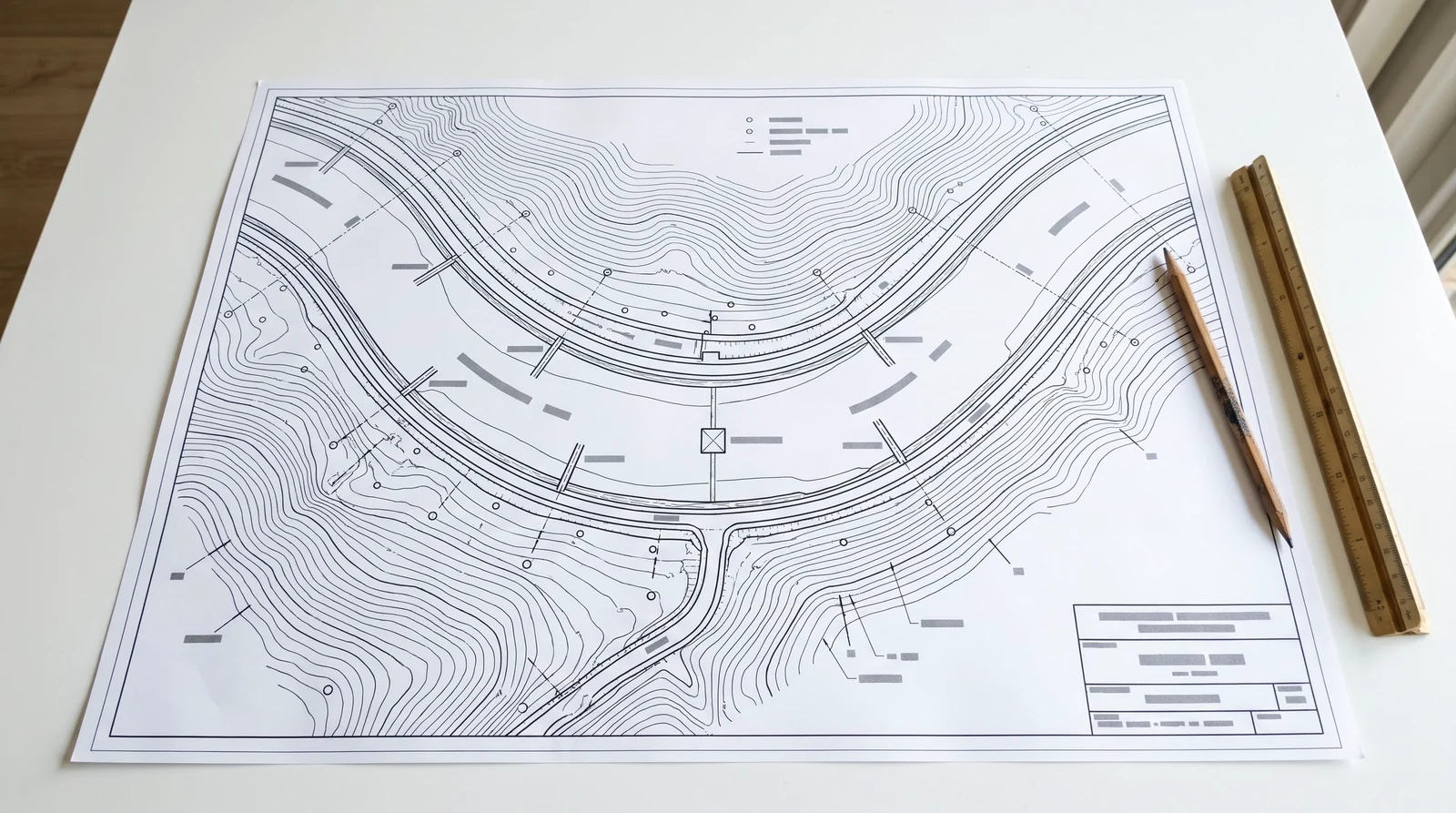

河道整治工程的设计图，主图永远是一张平面布置图：一条蜿蜒的河道穿过图面，两岸密密的等高线，岸边两条平行的堤线，几根短线代表伸进河里的丁坝，河道中段一个小方块是水闸，图上还散布着钻孔位置和剖面线。它把整个工程的"在哪"说清楚了，但外行看不懂——因为它只有线，没有形。

配合平面图的是一组断面图：河道横断面告诉你河有多宽多深、滩地在哪；堤防标准断面告诉你堤顶多宽、边坡多陡、护坡用什么；水闸纵剖面告诉你闸室多高、消力池多深。断面图把"长什么样"补上了，但它是一刀切开的，读者得在脑子里把它立起来。

这一期的主线，就是跟着一条河道整治工程从平面图走到三维图：先分清图上的四类东西，再逐个拆开堤防、护岸、水闸、消力池和丁坝，每一处都把设计里那个"为什么是这个数"算给你看。

先分清四件事：挡、护、控、导

河道整治工程包括哪些内容？教科书会列出清淤疏浚、堤防加固、护岸护脚、建闸筑坝、丁坝导流、生态修复……一长串。更好用的分法是按它在干什么分成四类：

堤防——挡水。它是独立的挡水建筑物，有堤顶高程、有防洪标准（多少年一遇），任务是把洪水关在河道里。护岸——防冲。它贴在堤坡或岸坡的表面，任务是不让水流把坡面淘走；它自己不挡水，只是保护挡水的那个东西。水闸——控水。它是河道上的开关，调节上下游水位和流量，闸后必须紧跟消能设施。丁坝——导流。它从岸边伸进河里，把主流推离要保护的那一岸，坝间淤出滩地。

一张平面图上的东西，基本都能归进这四类。最常被混为一谈的是前两个——「护岸是堤防的一部分吗」是这个题目下搜得最多的问题之一，答案是：不是。很多河段有护岸没有堤防（岸坡够高，只需要防冲），也有堤防没有专门护岸（水流平缓，草皮就够）。后面会单独讲。

堤防断面怎么画：堤顶高程、堤顶宽、边坡三要素

堤防标准断面图上，决定这道堤长什么样的只有三个数：堤顶高程（挡多高的水）、堤顶宽度（上面走不走车、能不能防汛抢险）、边坡坡比（两侧斜坡有多缓）。其余的护坡、护脚、排水沟都是挂在这个梯形上的附件。

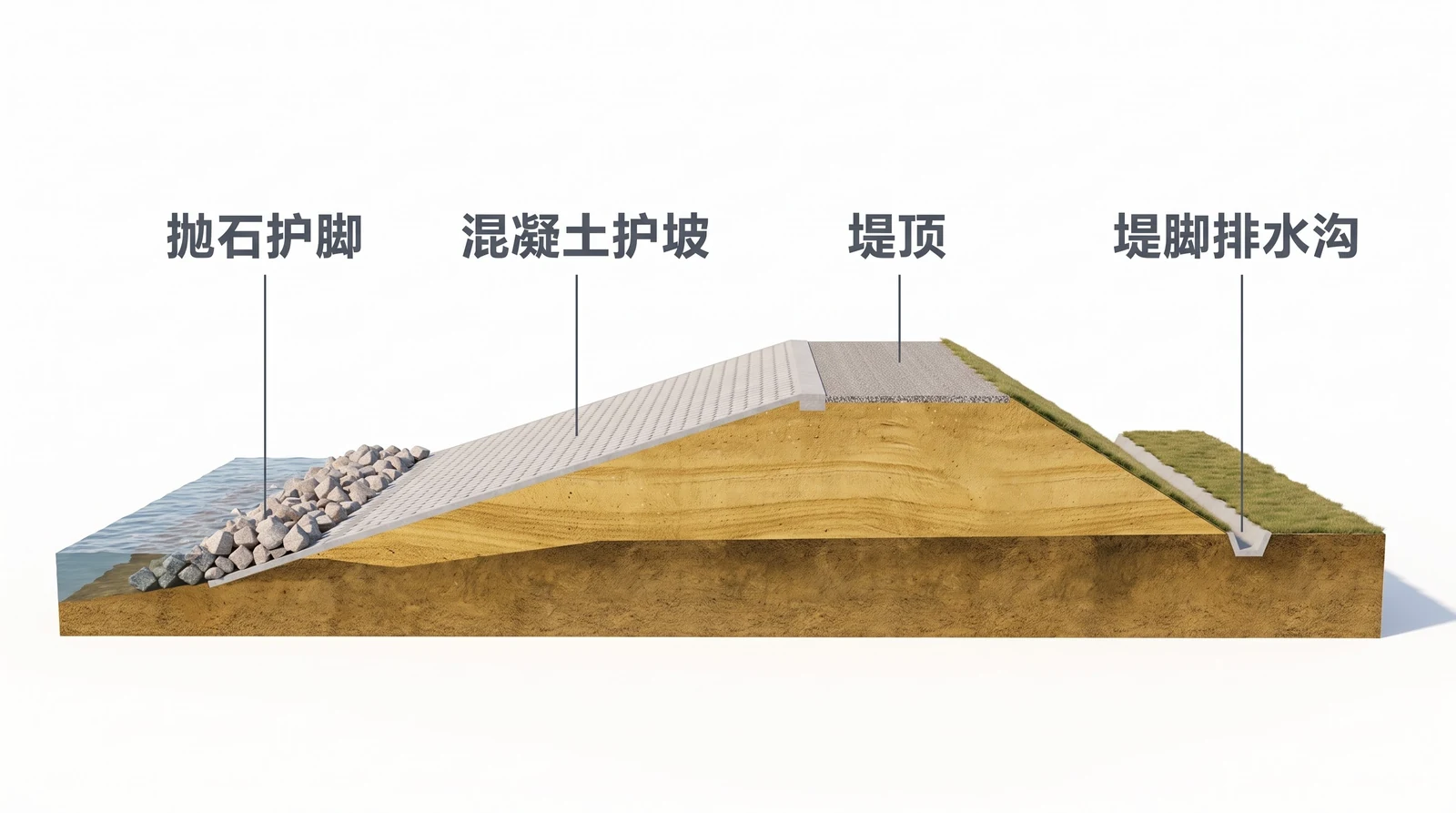

一个典型的土堤断面从左到右是：河道一侧的迎水坡，坡面铺护坡（混凝土六角块、浆砌石、格宾石笼，或者水流平缓时只铺草皮），坡脚一排抛石护脚伸到河床里；堤顶是一条碎石或沥青路面，兼作防汛道路；陆地一侧的背水坡通常只种草，坡脚有一条堤脚排水沟接渗出来的水。堤身是一层层碾压密实的土，压在原状地基上。

把这张断面图上传，生成的三维剖切图会把这几层关系立起来：护坡是贴在坡面上的一层壳，护脚是坡脚外那一堆石头，堤身是有分层纹理的土——比在断面图上数线条直观得多。

迎水坡和背水坡为什么不一样陡

断面图上有一个细节，生图模型最容易画错、初学者也最容易忽略：两侧的坡不该对称。迎水坡要更缓更长，背水坡更陡更短。

迎水坡缓，有两个理由。一是抗冲：水流和波浪直接打在这一侧，坡越缓、单位面积承受的冲击越小，护坡也越不容易被掀起。二是渗流稳定：洪水位高的时候水从迎水坡渗进堤身，浸润线从迎水面斜着穿到背水坡坡脚附近；迎水坡缓，进水的路径就长，浸润线就低。背水坡不直接受冲，只要浸润线不从坡面上冒出来（那叫散浸，是溃堤的前兆），可以陡一些省地。

所以规范里迎水坡常见 1:2.5 到 1:3，背水坡 1:2 到 1:2.5，堤越高坡越缓。画成两侧对称的梯形，内行一眼就知道这是外行画的。

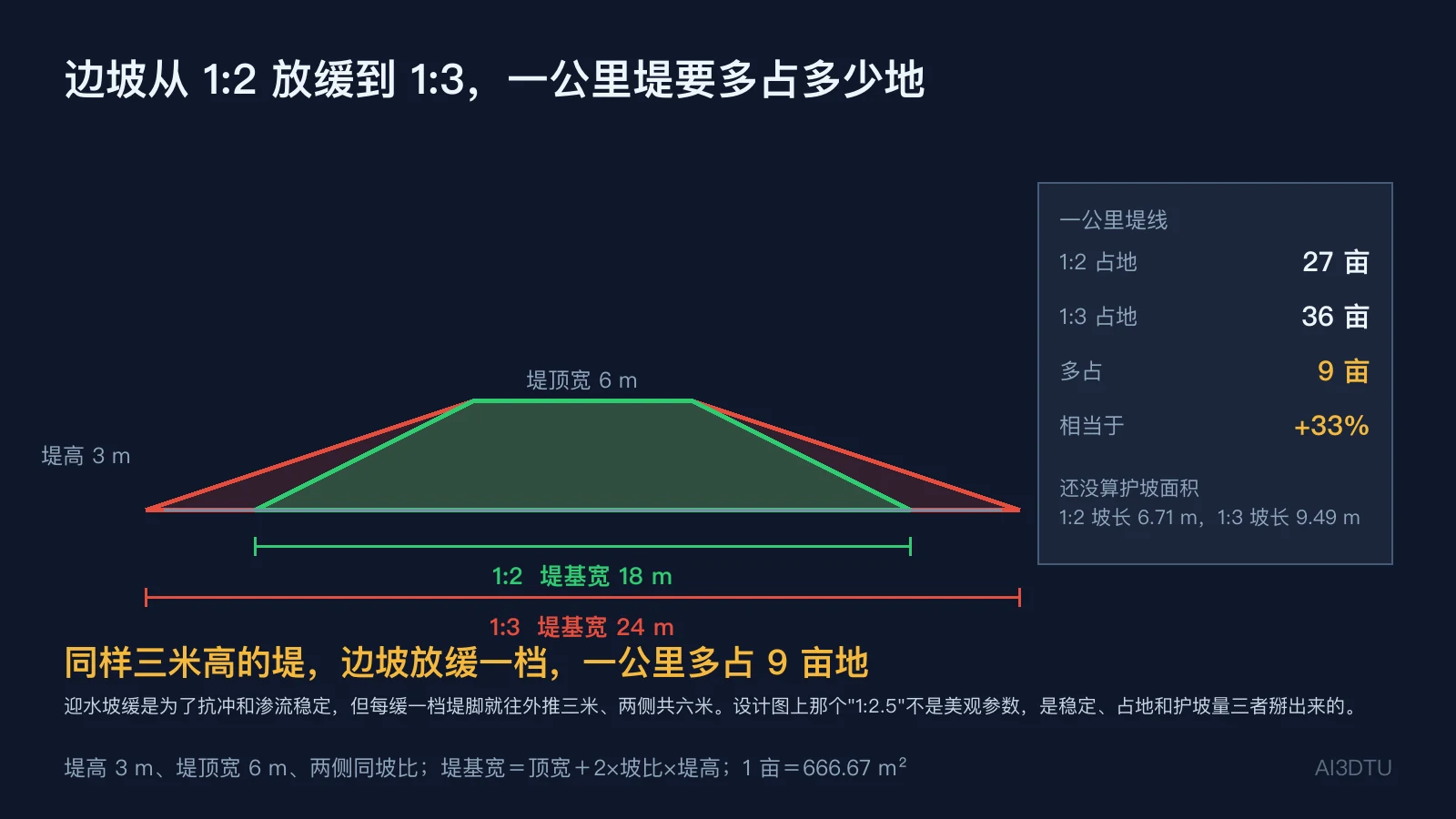

边坡从 1:2 放缓到 1:3，一公里堤要多占多少地

坡比这个数看着像美观参数，其实每改一档都是一笔账。一道 3 米高、堤顶宽 6 米的堤：边坡 1:2，两侧各外推 2 × 3 = 6 米，堤基总宽 6 + 6 + 6 = 18 米；边坡放缓到 1:3，两侧各外推 9 米，堤基总宽 24 米。

差 6 米。沿一公里堤线就是 6000 平方米，折合 9 亩地——而且这只是堤基占地，还没算护坡面积：1:2 的坡面长 6.71 米，1:3 是 9.49 米，每延米堤要多铺近三米护坡。

所以设计图上那个 "1:2.5" 不是拍脑袋的整数，是稳定、占地、护坡量三者掰出来的。渗流和抗冲要求把坡往缓里推，征地和造价把坡往陡里拉，最后停在中间。

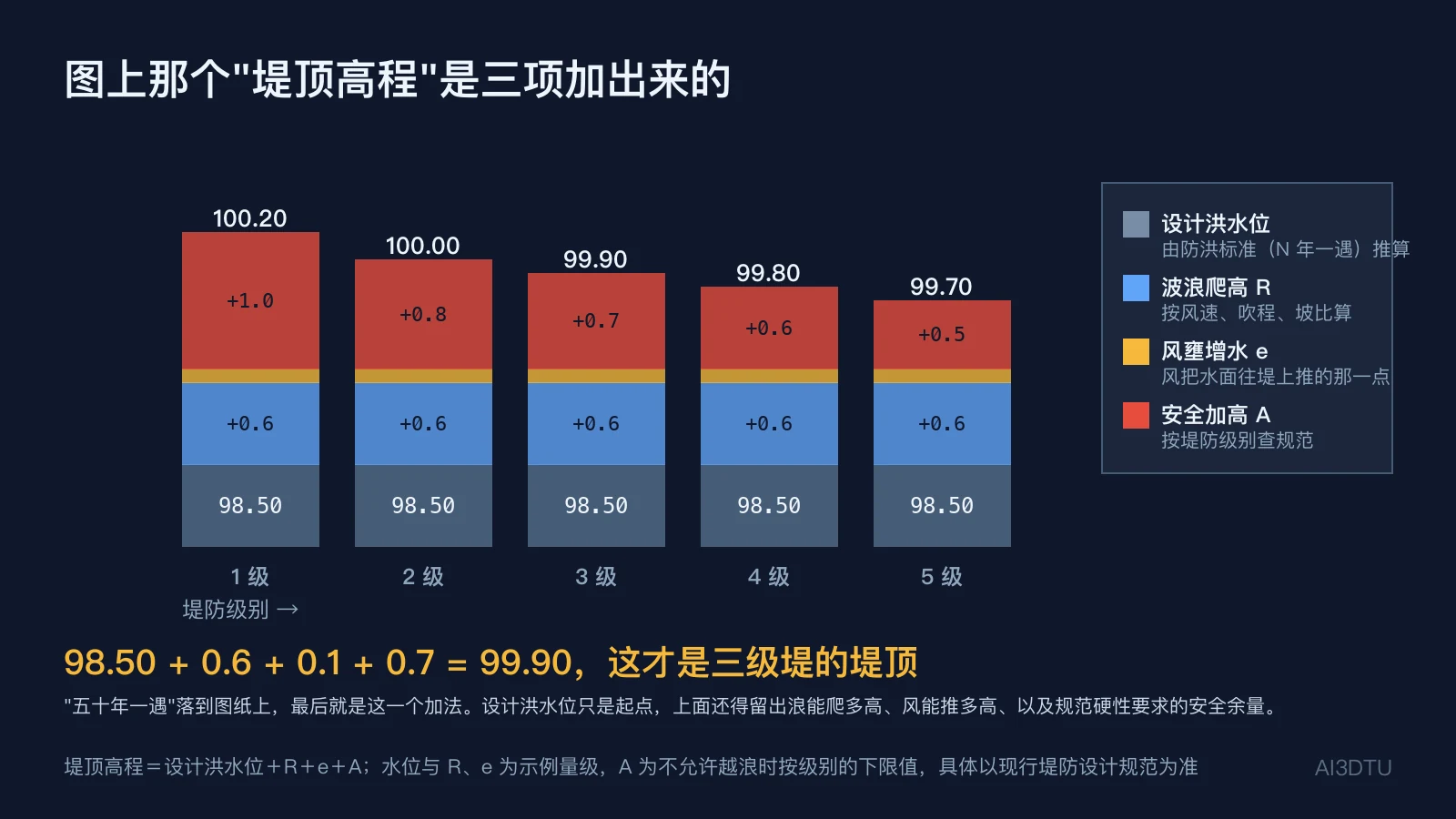

堤顶高程是怎么定出来的：设计洪水位加三项

"这道堤按五十年一遇设计"——这句话最后落到图纸上，是堤顶那一个高程数字。它是加出来的：

堤顶高程 = 设计洪水位 + 波浪爬高 + 风壅增水 + 安全加高。设计洪水位由防洪标准推算（五十年一遇的洪峰在这个断面对应多高的水位）；波浪爬高是风浪打在迎水坡上能爬多高，按风速、吹程和坡比算，坡越缓爬得越低；风壅增水是风把水面整体往堤这一侧推高的那一点；安全加高是规范硬性要求的余量，按堤防级别查表——不允许越浪时一级堤 1.0 米、二级 0.8、三级 0.7、四级 0.6、五级 0.5 米。

举个数字：设计洪水位 98.50，波浪爬高 0.6，风壅增水 0.1，三级堤安全加高 0.7，堤顶高程 = 99.90。图上标着的 "99.90" 背后就是这四项。所以看到一张断面图，先找堤顶高程和设计洪水位这两个数，两者的差就是超高，超高不到一米的堤要么级别低、要么风浪小、要么有问题。

护岸不是堤防：五种型式，各自适合什么河

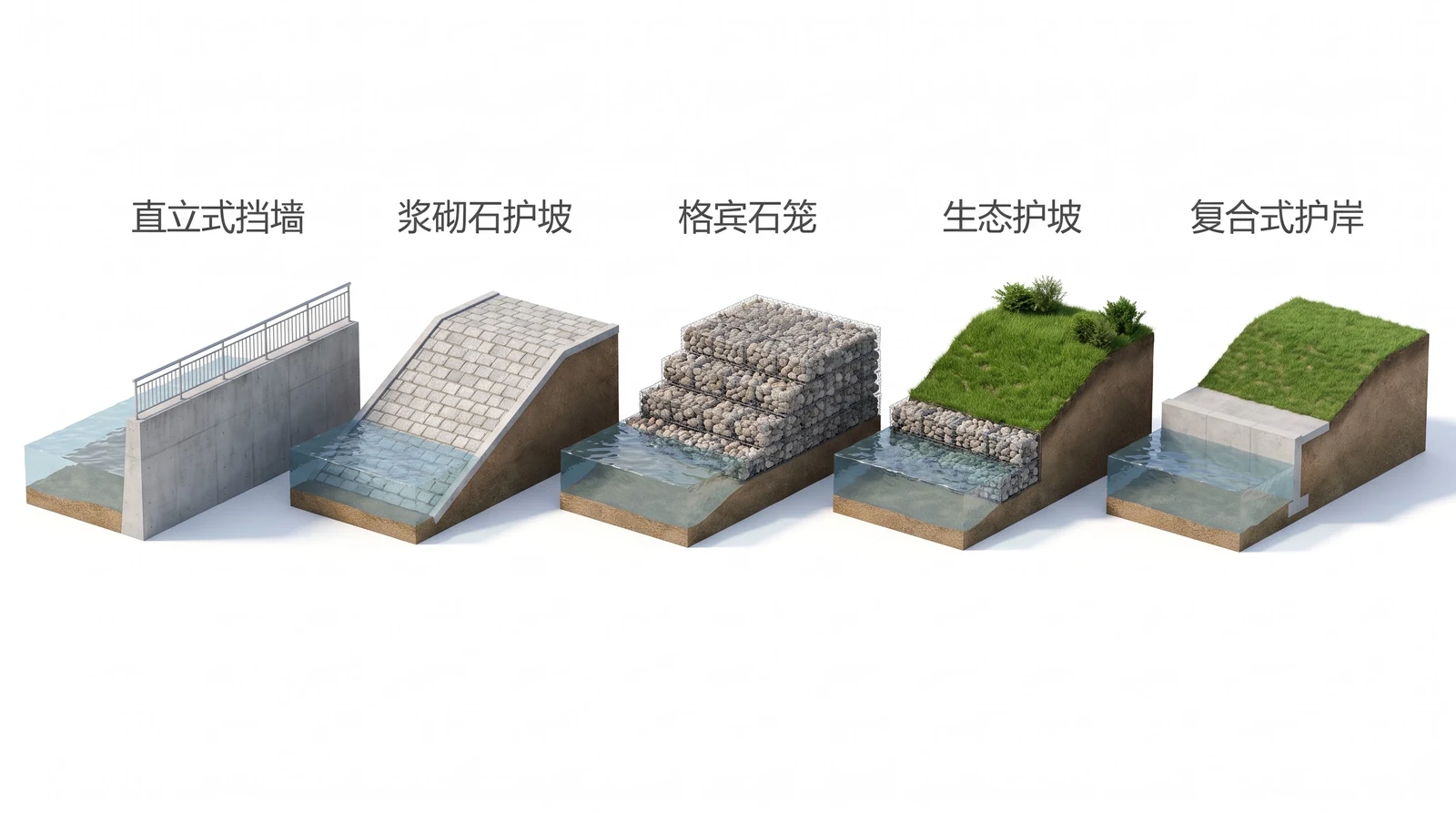

护岸是贴在坡面上的防冲结构，型式比堤防杂得多。按结构分有五大类，每类的结构、优缺点和适用范围如下——这是这个题目下最值得收藏的一段。

直立式挡墙。钢筋混凝土或浆砌石砌成的直立墙，墙顶带栏杆。优点是占地最省、岸线整齐，城市河段几乎只能用它；缺点是造价高、和水完全隔绝、墙前冲刷深，得配深护脚。适用：用地紧张的城区河道、码头岸线。

斜坡式浆砌石或混凝土块护坡。在坡面上铺一层砌石或预制混凝土块（六角块、连锁块），下面垫碎石反滤层。优点是抗冲强、耐久、施工成熟；缺点是坡面完全硬化，生态和景观差。适用：流速大、迎流顶冲的堤段，中小河流的堤防迎水坡。

格宾石笼。镀锌或包塑铁丝网编成的笼子装满卵石，一层层码在坡面上。优点是柔性好、能适应地基变形、透水、石缝里能长草、施工快；缺点是铁丝网寿命有限，石料要就地取材才经济。适用：山区河道、地基软的岸坡、需要兼顾生态的河段。

生态护坡。下部近水处仍是石笼或砌石脚槽，上部是土工格栅加植生层。优点是最接近自然、成本低、和水体连通；缺点是抗冲弱，建成头一两年植被没长起来时最脆弱。适用：流速小的平原河道、湿地、景观河段。

复合式护岸。下半截直立矮墙挡住水位变动区的冲刷，上半截退台成缓坡草地。优点是兼顾了抗冲和亲水，退台还能做步道；缺点是结构复杂、造价介于两者之间。适用：城市滨水公园、水位变幅大的河段。

五种型式的分界线是流速和用地：流速大用硬的，用地紧用直的，两样都宽松才轮到生态的。一条河上往往几种混用——顶冲段砌石、顺直段石笼、公园段生态。

生态护坡的做法：下面必须是硬的

"生态护坡"这个词让很多人以为是从坡脚到坡顶种一片草。真做起来不是——水位变动区必须仍是硬质护脚，否则一场汛期就把坡脚淘空，上面的草皮整片滑进河里。

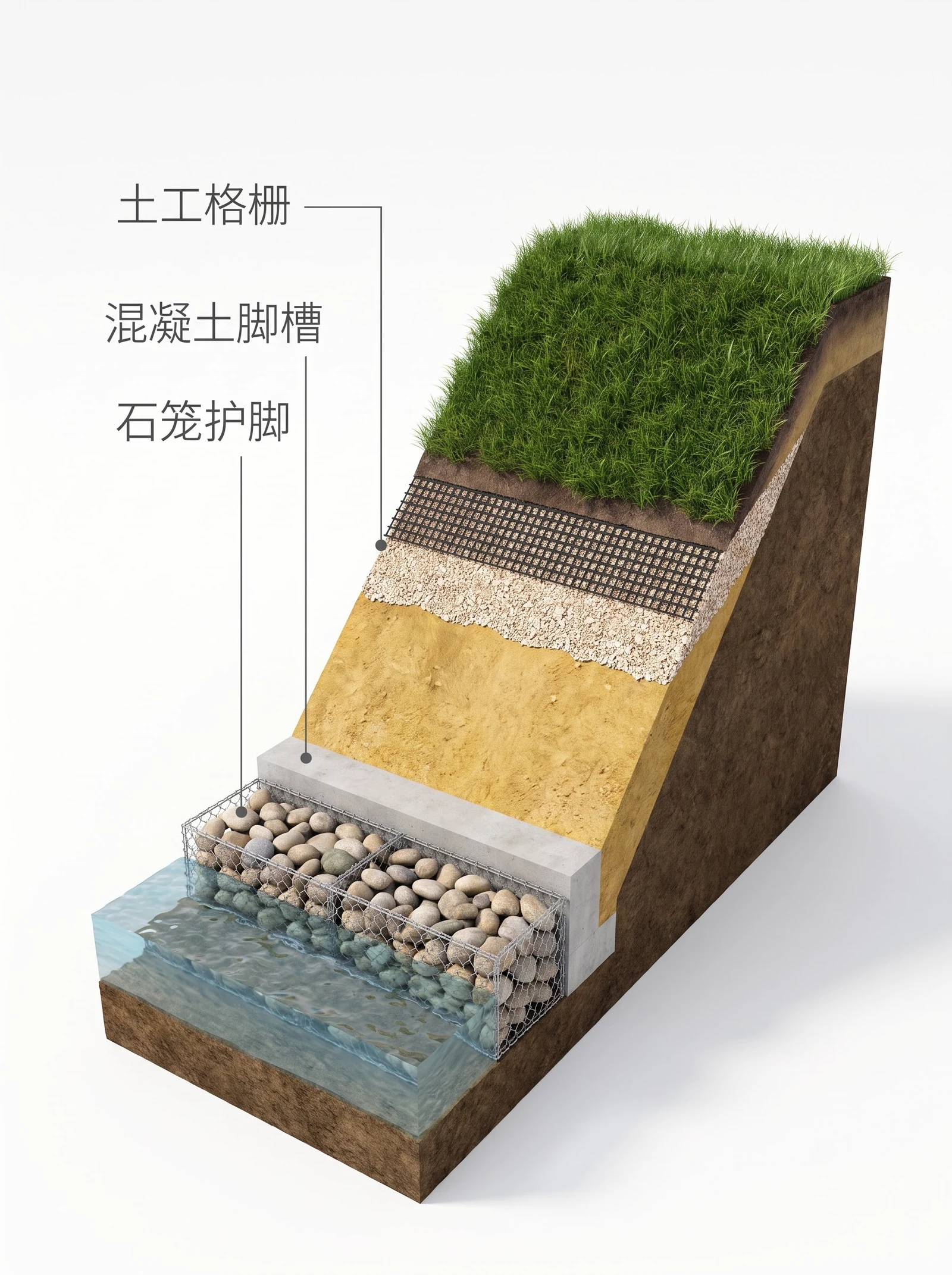

标准的分层做法从下往上：泡在水里的坡脚是一排石笼护脚（或抛石、砌石），石笼后面浇一条混凝土脚槽把上面的东西兜住；脚槽以上的坡面先是压实的土坡，土坡外铺一层碎石垫层排水，垫层上张一张土工格栅（或三维植被网）把土固住，最外层才是植生层——植生毯、草籽喷播或铺草皮。

所以生态护坡的图，剖开看一定是下硬上软、外软内硬四层结构。画成通体草皮的，要么是效果图，要么是还没经过一个汛期的新坡。

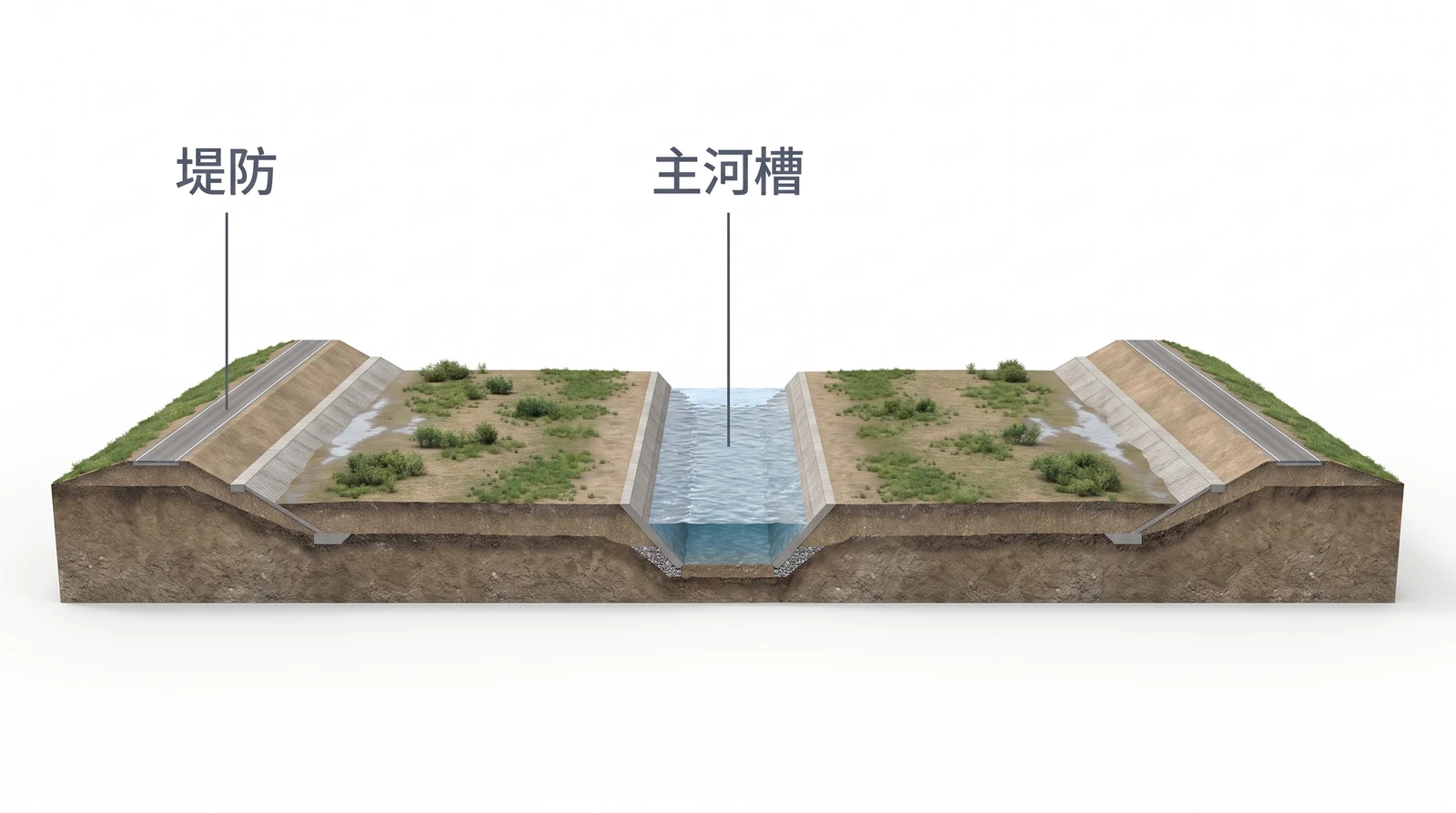

复式断面：小水走槽，大水漫滩

河道横断面图上，现在越来越少见单一的大梯形，多的是复式断面：中间一条较窄较深的主河槽，两侧各一片宽阔平坦、比主槽高出一截的滩地，滩地外侧才是堤防。

这个形状是为两种流量各准备了一条路：平时的小流量走主槽，水深够、流速够、鱼有地方待；洪水来了漫上滩地，整个断面一起过水，滩地上的草和灌木还能减缓流速、沉淀泥沙。滩地平时是绿地、步道、甚至农田，一年里大部分时间是干的。

旧的单一梯形断面是把这两种流量塞进同一个形状里：为了过洪水，断面做得很宽；结果平时的小流量在里面散成一层薄水。下一节算一下这层水有多薄。

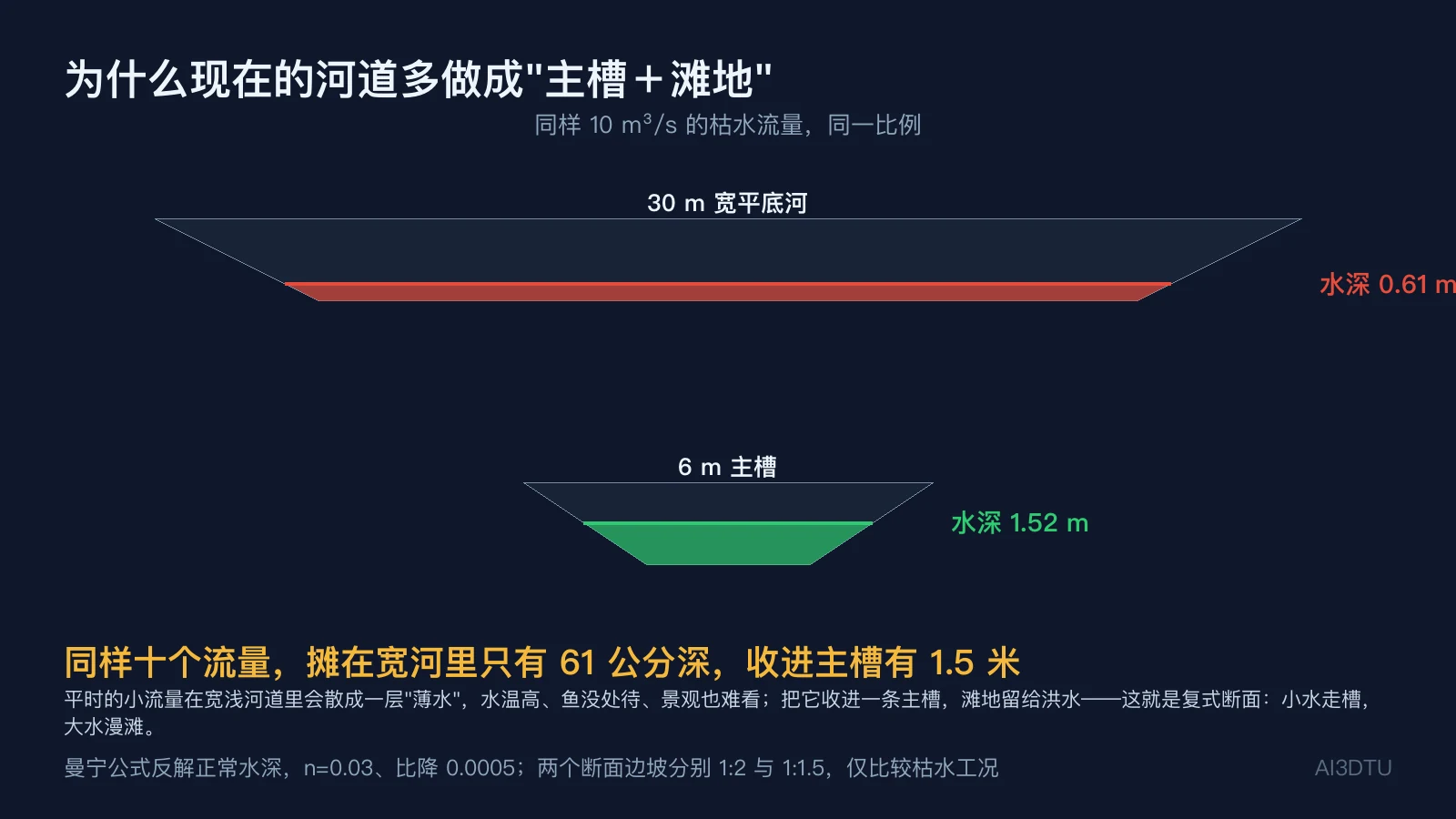

同样十个流量，宽河里只有六十公分深

用曼宁公式反过来解水深：糙率 0.03、比降万分之五，枯水期 10 立方米每秒的流量，放进一条 30 米宽底的梯形河里，正常水深只有 0.61 米；收进一条 6 米宽底的主槽里，水深 1.52 米。

六十公分深、三十多米宽的一层水，夏天晒得发烫，鱼没处躲，从岸上看就是一片泛白的浅滩。一米五深、几米宽的主槽，就是一条正常的小河。两者流量完全一样，差的只是形状。

这就是复式断面在设计规范里越来越受推崇的原因：它不是为了好看，是让同一条河在枯水和洪水两种状态下都有一个合理的形状。

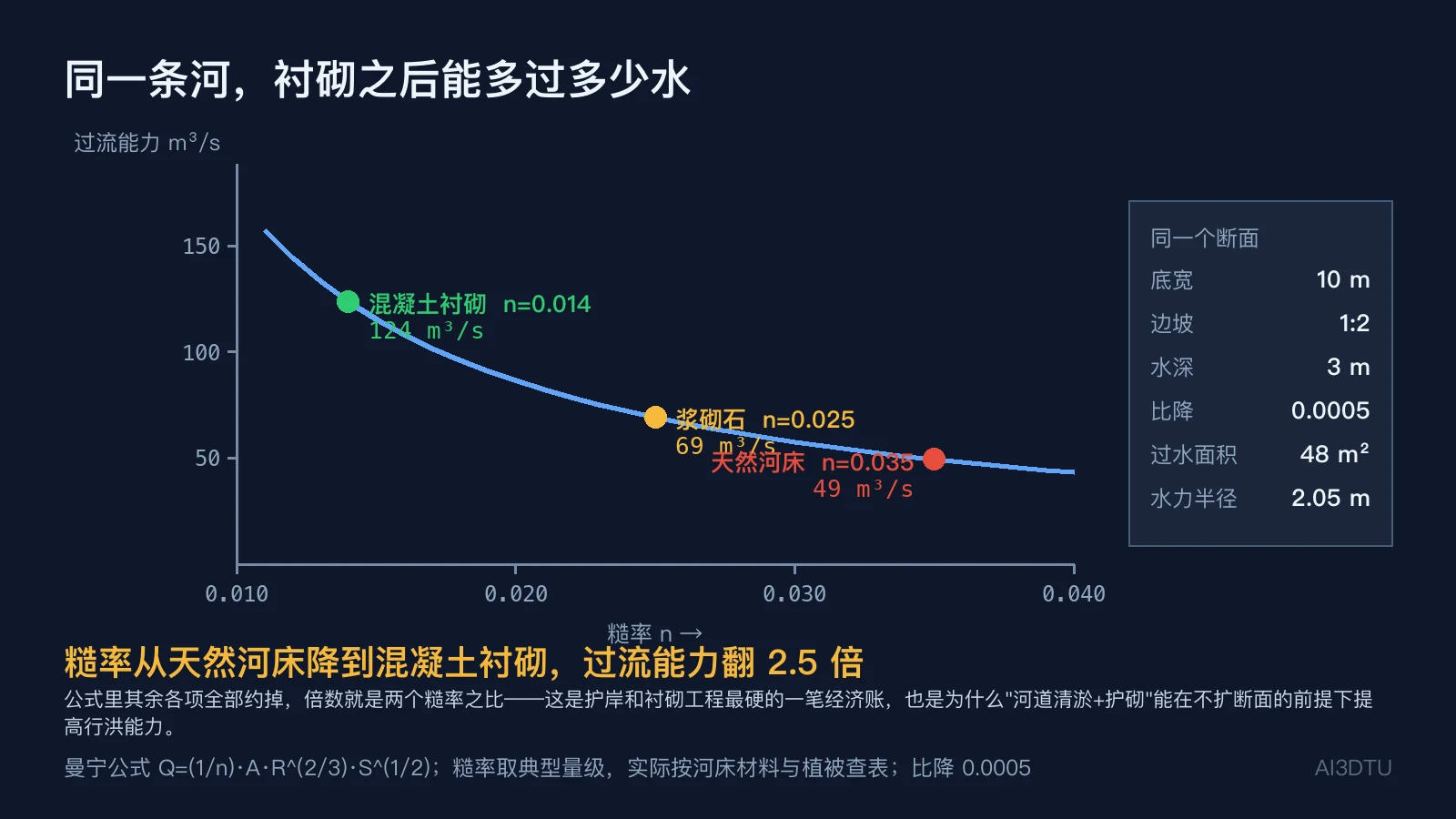

衬砌之后，同一条河能多过多少水：曼宁公式

河道过流能力的公式只有一个：曼宁公式 Q = (1/n) · A · R^(2/3) · S^(1/2)。A 是过水面积，R 是水力半径（面积除以湿周），S 是比降，n 是糙率——河床越粗糙 n 越大。混凝土衬砌 n 约 0.014，浆砌石约 0.025，长着水草、铺着卵石的天然河床约 0.035。

同一个断面（底宽 10 米、边坡 1:2、水深 3 米、比降万分之五），面积 48 平方米、水力半径 2.05 米：天然河床能过 49.5 立方米每秒，浆砌石 69.3，混凝土衬砌 123.7。从天然河床到混凝土衬砌，过流能力翻了 2.5 倍——而且这个倍数就是 0.035 ÷ 0.014，公式里其余各项全部约掉了。

这是护岸和衬砌工程最硬的一笔经济账：不扩断面、不加高堤防，把河床和岸坡做光滑，行洪能力就能翻倍。它也解释了为什么"清淤"总是和"护砌"一起出现——清淤把断面恢复了，护砌把糙率降下来，两件事叠在一起。

水闸结构图解：闸室、闸墩、两道门

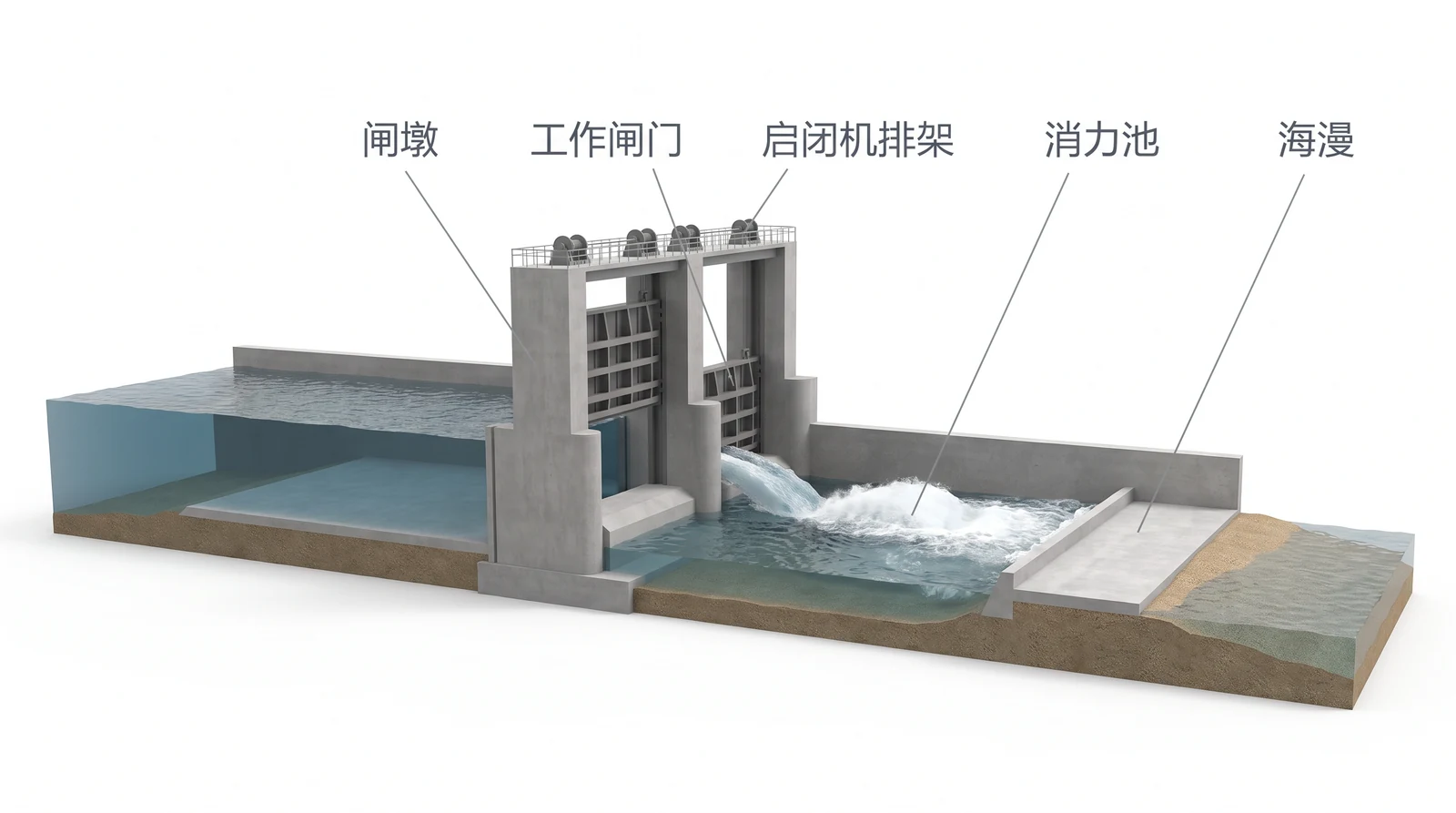

沿水流方向把水闸剖开，从上游到下游是三段：上游连接段（河床上铺一层混凝土铺盖，延长渗径、防止闸前冲刷）、闸室段、下游消能防冲段。

闸室是主体：一块厚实的闸底板，上面立着闸墩，闸墩之间是过水的闸孔。每个闸孔里有两道门——靠上游的一道是检修闸门，平时提起来挂着，检修时放下挡水；靠下游的一道是工作闸门，平面钢闸门或弧形闸门，日常就靠它控制流量。闸墩顶上是启闭机排架，排架上装启闭机，旁边一座工作桥供操作，有时还有一座交通桥过车。

闸后紧接着的是消力池——一段明显低于河床的下沉池子，出闸的急流在这里翻滚消能；池末端一道尾坎，坎后是平铺的海漫（浆砌石或混凝土板），把已经变缓的水流稳稳送回天然河床，最后是一段防冲槽。

看一张水闸图，先看消力池在哪一边。它只能在闸的下游——消能的对象是出闸的急流。画到闸前的，是把消能和防冲搞反了。

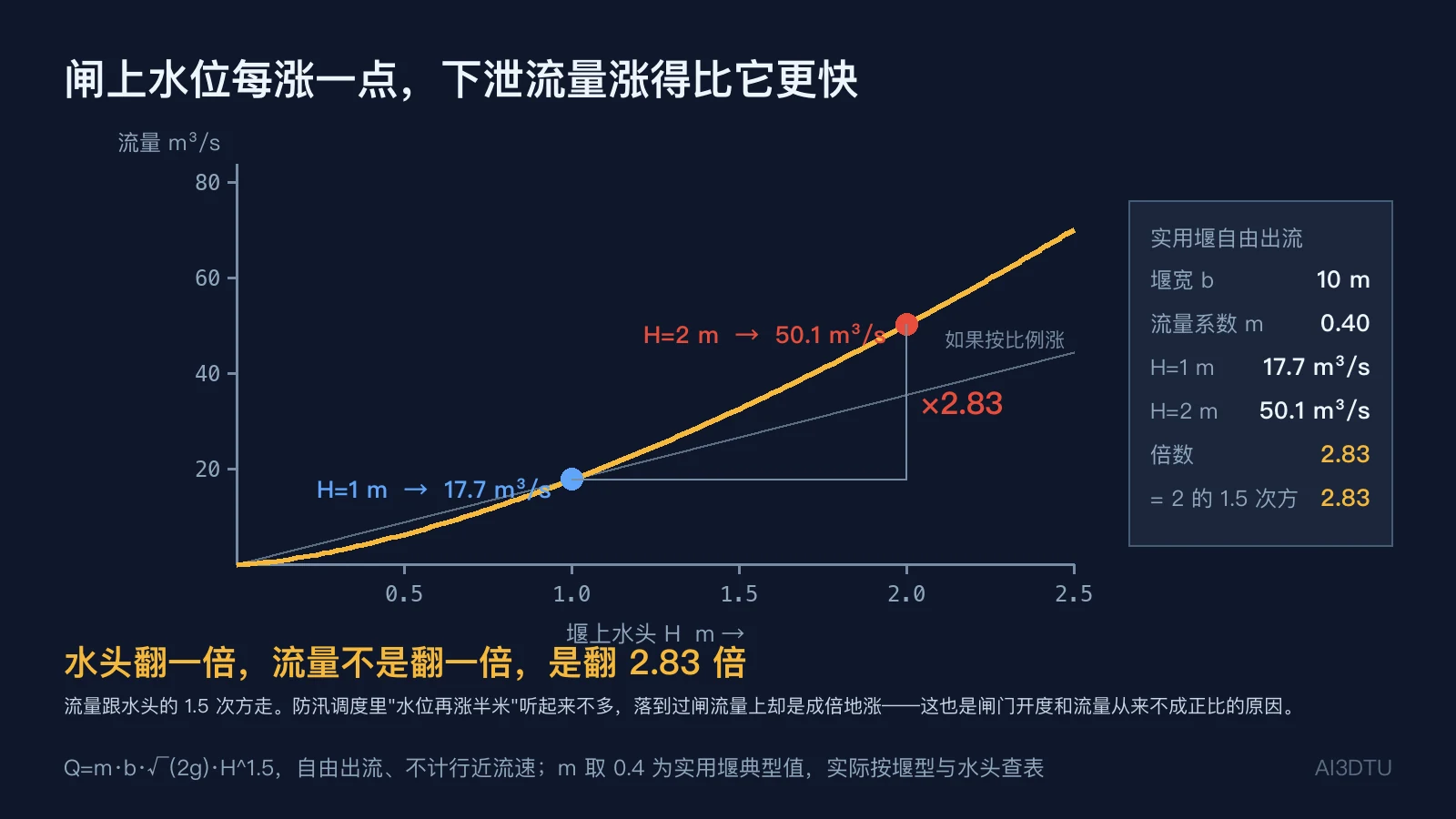

闸门开度和流量不是线性关系：堰流公式

闸门全开时，过闸流量由堰流公式决定：Q = m · b · √(2g) · H^1.5。b 是堰宽，m 是流量系数（宽顶堰约 0.32–0.385，曲线型实用堰约 0.42–0.50，本例取 0.40 作示意），H 是堰上水头——上游水位高出堰顶的那段高度。

关键在那个 1.5 次方。堰宽 10 米、m 取 0.40：水头 1 米，流量 17.7 立方米每秒；水头 2 米，流量 50.1。水头翻了一倍，流量翻了 2.83 倍——正好是 2 的 1.5 次方。

两个后果。第一，防汛调度里"上游水位再涨半米"听起来不多，落到过闸流量上是成倍地涨，这也是为什么闸上水位是要死盯的数。第二，闸门开度和流量从来不成正比——开度小的时候是孔流、开大了是堰流，两段的公式都不是线性的，所以闸门的"开一半出一半水"这种直觉，在水闸上是不成立的。

消力池是干什么的：让水跃在池子里发生

出闸的水又薄又快——半米深、每秒八米，这叫急流。急流冲进下游平缓的河道，会突然抬高、翻滚、变成又厚又慢的缓流，这个突变叫水跃。水跃的物理本质是把急流的动能变成翻滚和热，是天然的消能器。

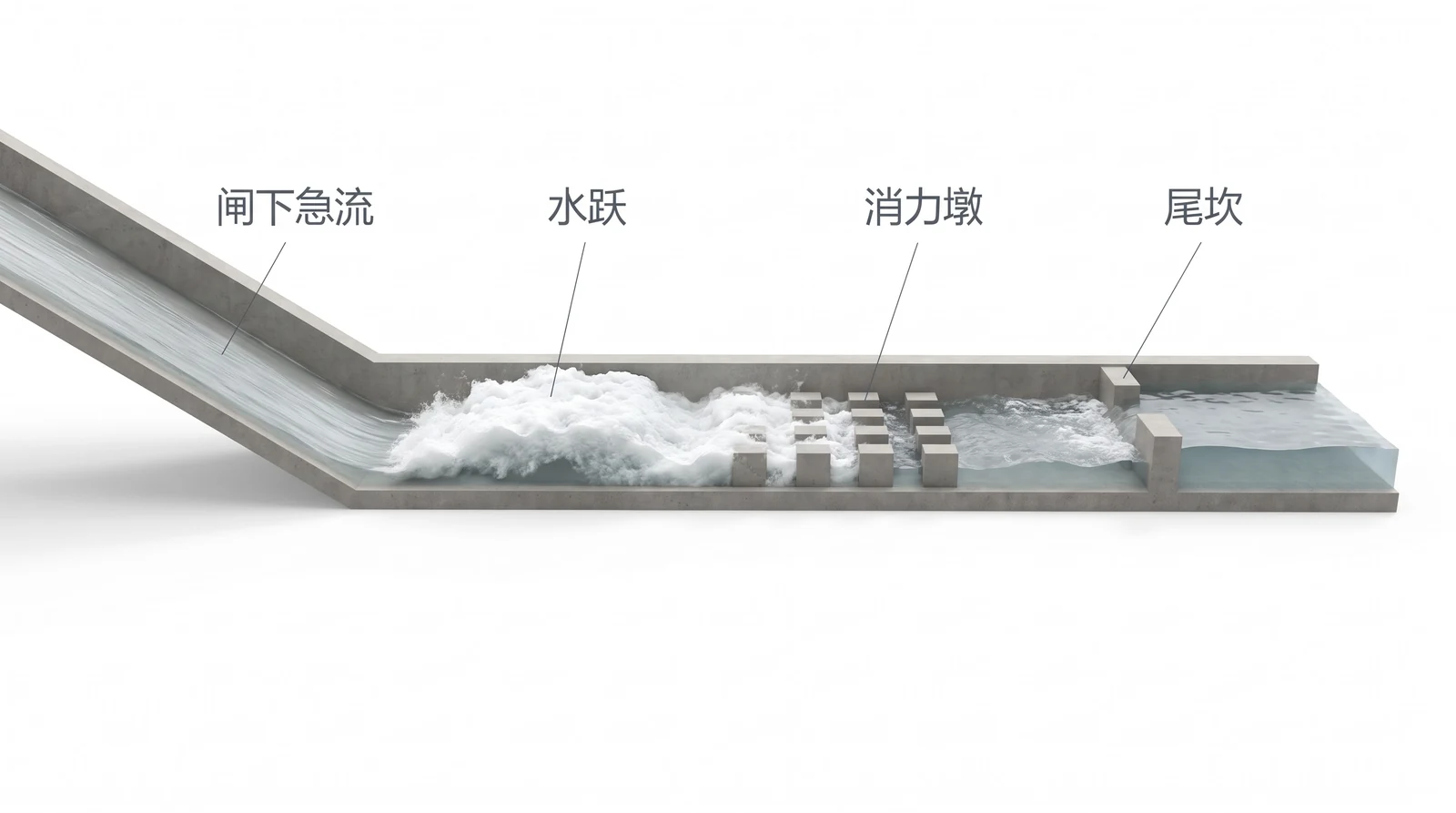

问题是：不管它，水跃会在下游河床上随便哪里发生，那一段河床和护坡就被翻滚的水淘空。消力池的作用就是把水跃固定在一个加了钢筋混凝土的池子里：池底比河床低一截，让水跃刚好在池内完成；池中一排消力墩把水流打散，池末的尾坎把跃后的水位托住；池子之后水已经变缓，接海漫就够了。

所以消力池的图，剖开一定是三样东西：一层薄急流冲进来、一团翻滚的白水、后面一段平静的厚水。三样缺一样，要么是画错了，要么是这个池子设计有问题。

消力池要挖多深多长，是算出来的

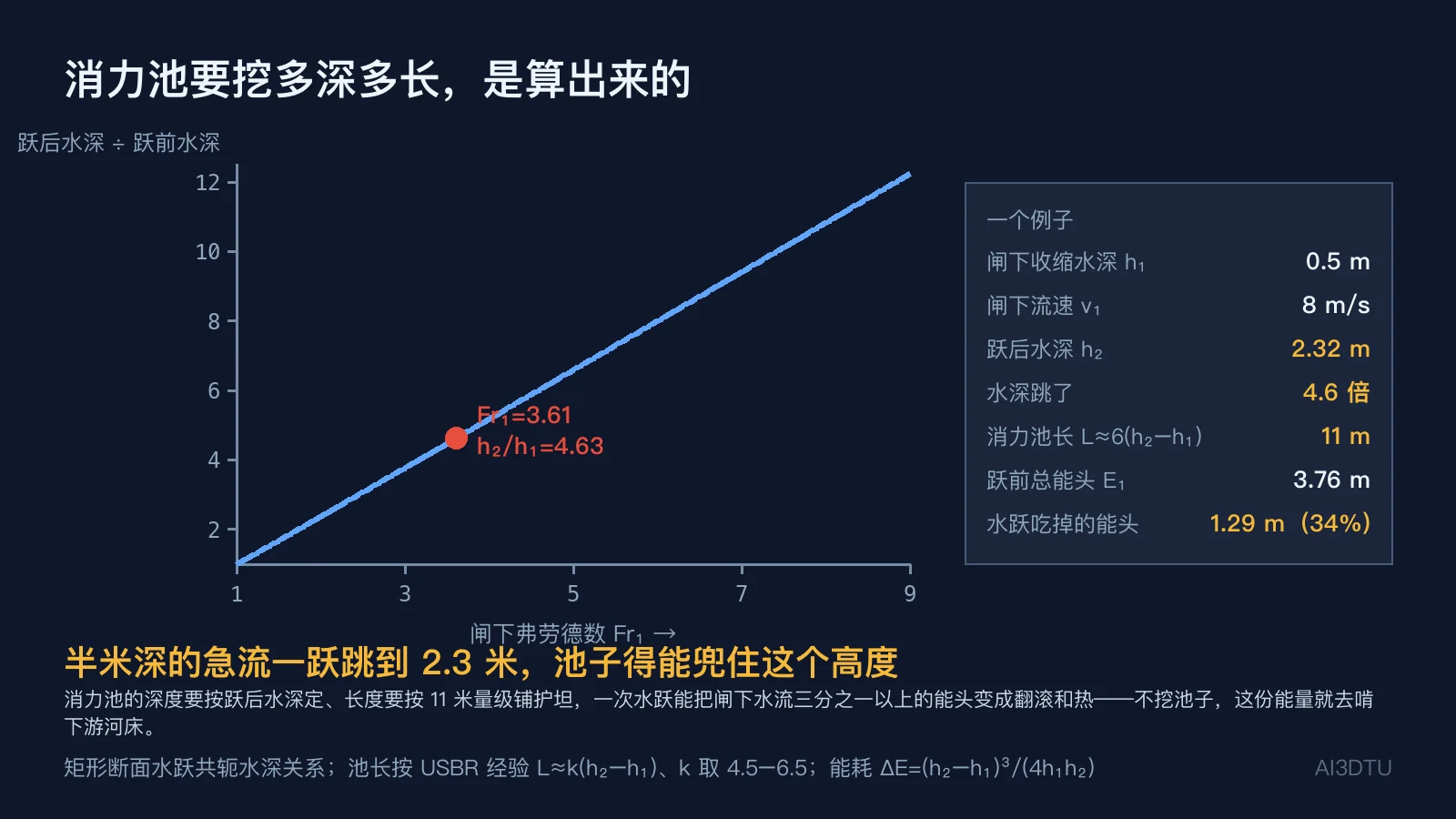

水跃前后的水深有一个确定的关系，叫共轭水深：h₂/h₁ = ½ · (√(1 + 8Fr₁²) − 1)，Fr₁ 是跃前的弗劳德数 v₁/√(g·h₁)。

还是那个例子：闸下水深 0.5 米、流速 8 米每秒，Fr₁ = 3.61，落在 2.5–4.5 的摆动水跃区（跃位会前后游移，是消力池设计里最难对付的一档，工程上仍按完整水跃算共轭水深）；算出 h₂/h₁ = 4.63，跃后水深 2.32 米——半米深的水一跃跳到两米三。消力池的深度就得按这个跃后水深定，池底不够低，水跃就会被顶出池外。

池长按经验公式 L ≈ k · (h₂ − h₁)，k 取 4.5 到 6.5，取 6：L ≈ 6 × 1.82 = 10.9 米——护坦要铺出十米量级才能把整个水跃圈在池内。再算一下消掉了多少能量：跃前总能头 3.76 米，水跃损失 ΔE = (h₂−h₁)³ / (4h₁h₂) = 1.29 米，占 34%。一个池子吃掉闸下水流三分之一以上的能头，这就是它存在的全部理由——不挖这个池子，这 34% 就去啃下游河床和护坡。

丁坝：坝头该朝哪、和水流成什么角

丁坝是从岸边垂直或斜着伸进河里的短坝，因为和岸线拼起来像个"丁"字得名。它不挡水（水从坝头绕过去），它导流：把主流推离这一岸，坝与坝之间流速降下来，泥沙淤成滩地，河岸就被保护住了。与它相对的是顺坝——顺着水流方向修在岸边、和岸平行的长坝，用来束窄河道、稳定河势，两者经常配合使用。

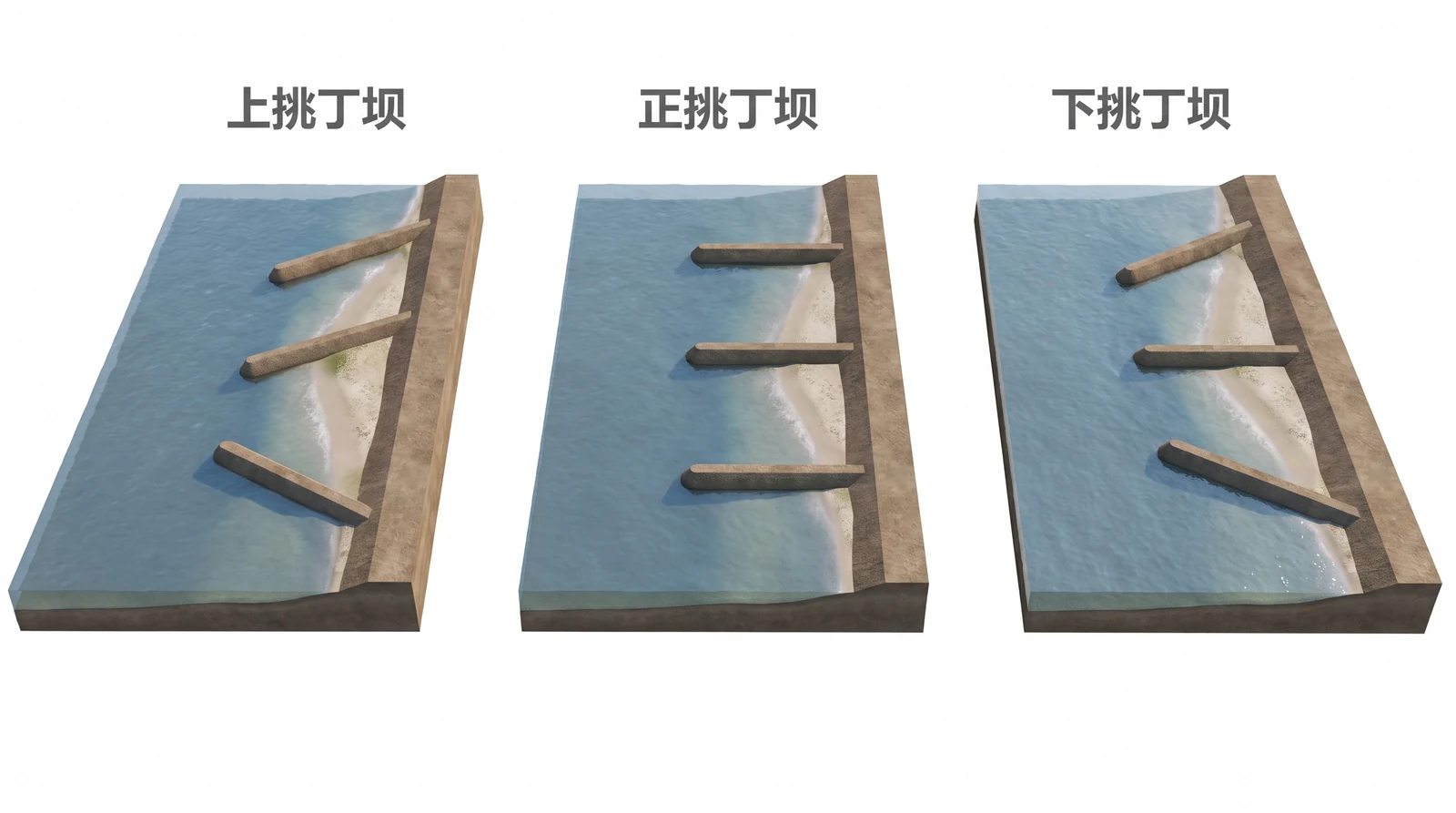

丁坝有两处最容易画错。第一是坝头：伸进河里的那一端受冲最重，一定做成圆钝的、加厚加固的，画成尖角迎流的是外行。第二是坝身与水流的夹角：指向上游的叫上挑丁坝，水流被坝面挑向对岸，坝间淤积快，但坝头冲刷最重；垂直于岸的叫正挑；指向下游的叫下挑丁坝，对水流扰动小，坝头冲刷轻，导流作用也弱。一组丁坝要等长、等间距、坝头形状一致——这是设计意图，不是巧合。

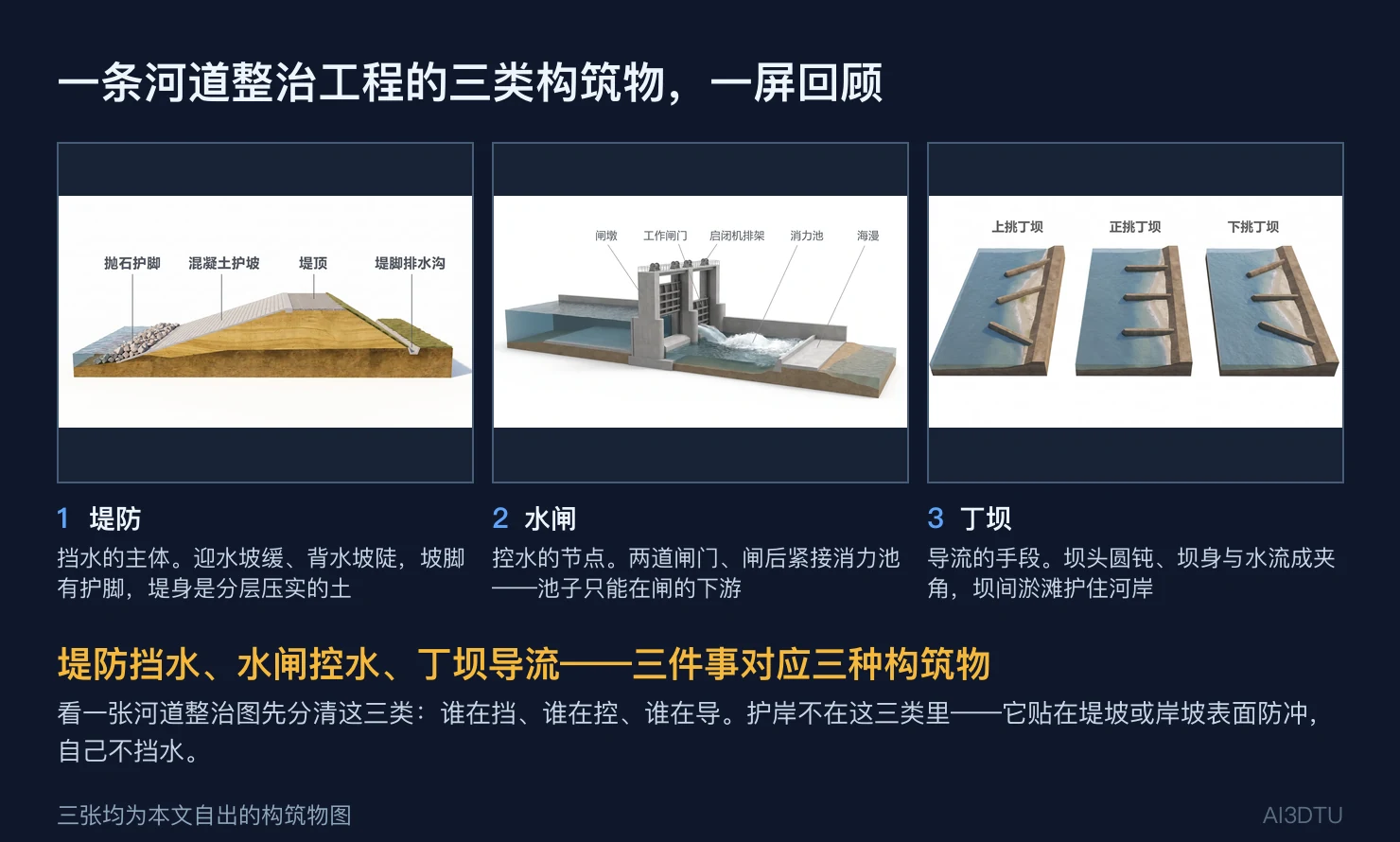

三类构筑物，一屏回顾

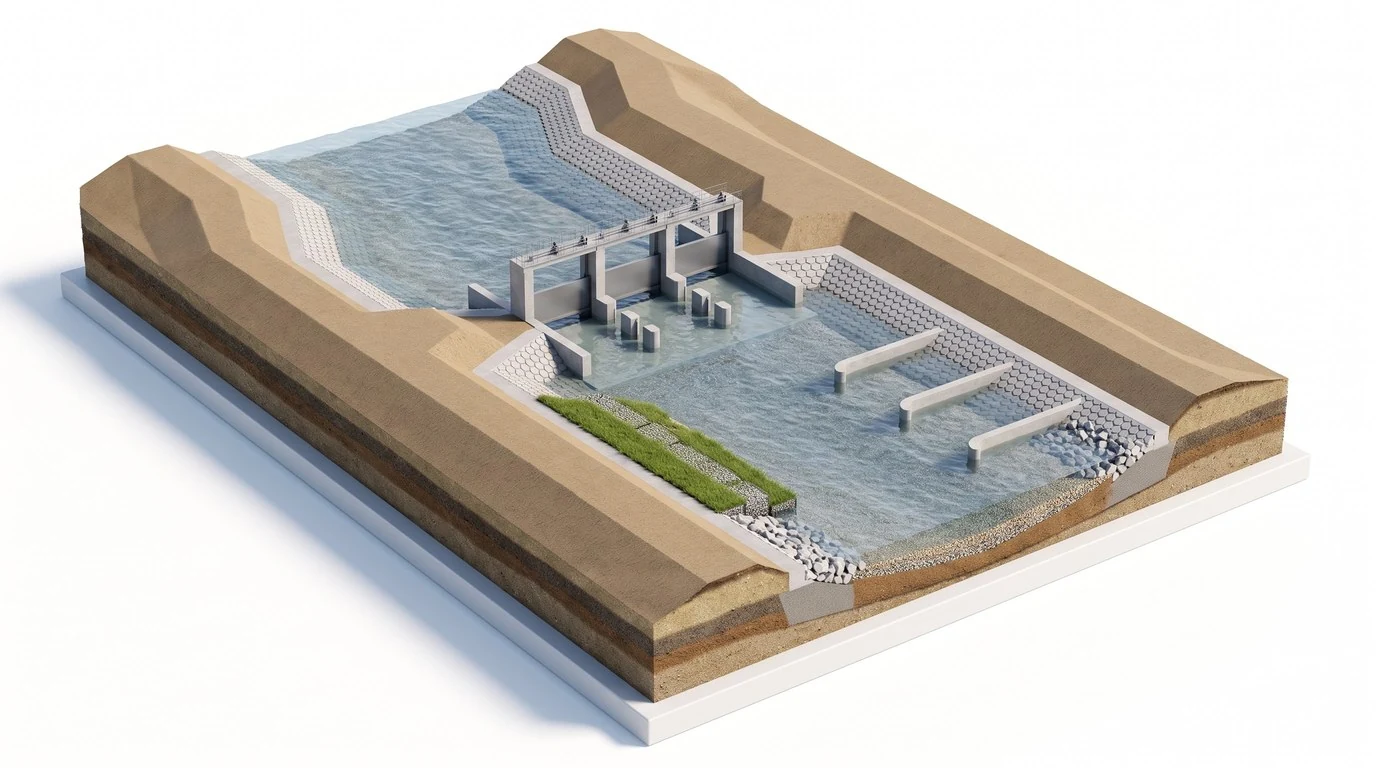

堤防挡水、水闸控水、丁坝导流——把三张图放在一起，一条河道整治工程的骨架就是这三类构筑物。护岸不在这三类里，它贴在堤坡或岸坡表面防冲，自己不挡水。看一张河道整治图，先分清谁在挡、谁在控、谁在导，剩下的就是附件。

看一张河道整治的图，先看哪几处

一、迎水坡和背水坡是不是一样陡。迎水坡要更缓，画成对称就露馅。二、堤脚有没有护脚。护坡再好，脚被淘空整片就滑下去。三、消力池在闸的哪一边。只能在下游。四、丁坝坝头是圆的还是尖的。坝头是受冲最重的地方，要圆钝加固。五、丁坝和水流有没有夹角。上挑、正挑、下挑是三种设计意图，一组丁坝要等长等距。六、生态护坡下面那截是不是硬的。近水位变动区仍要石笼或砌石护脚。七、主槽和滩地分不分得开。复式断面的意义就是小水走槽、大水漫滩。

最容易讲错的几处

把护岸叫成堤防。堤防是挡水建筑物，有堤顶高程和防洪标准；护岸是贴在坡面的防冲结构。一段有护岸的岸坡不一定有堤防，一段堤防也不一定有专门护岸。

把堤防坡比套到天然岸坡上。1:2、1:3 是堤防的工程取值；天然河岸的坡受地质条件控制，黏土岸可以很陡，砂岸很缓，不能拿堤防的数去描述它。

把消力池画在闸前，或者和闸前防冲槽混在一起。闸前那段是铺盖，防的是渗流和冲刷；消能只在闸后。

把丁坝画成垂直岸线的一根直棍。坝头要圆钝加固，坝身与水流常有夹角，一组丁坝等长等距。

把生态护坡画成通体草皮。水位变动区必须是石笼或砌石护脚，植被只在上部。

把堤顶高程当成设计洪水位。两者差着超高——波浪爬高、风壅增水和安全加高三项。

从平面图到三维图：为什么这类图纸出图效果格外好

这一期是工程线的第一期，也是这个系列第一次讲化工以外的行业。选它开头有一个实际的原因：水利设计图纸是所有参考图里生成三维效果最好的一类。

原因在图纸本身。带等高线和坐标网的平面布置图，已经把地形怎么起伏、构筑物在哪说清楚了；水闸的纵剖面图，已经把闸室多高、消力池多深画出来了。AI 做的是把这些二维几何翻译成三维——沿等高线把地形拉起来，沿剖面轮廓把闸室立起来——而不是像面对一张工艺流程图那样，得自己去猜每台设备长什么样、该摆在哪。图纸自带的几何越多，需要凭空发明的就越少。

在 AI3DTU 上，把河道平面图上传，选参考图渲染，出来的是带地形、有河水、堤防和丁坝各就各位的三维沙盘，桩号和标高保留在原位；把水闸剖面图上传，出来的是剖切开的闸室、消力池和海漫，堰顶高程和混凝土标号还在图上。生成之后可以继续用一句话改："河道中间加一座桥""删掉施工机械""突出河道整治施工段"。这类图用于方案评审和汇报——它保留图纸上的标注，但不是测绘级模型，设计和计算仍归专业软件。
