换热器在干什么:把热量从一股流体搬到另一股

换热器的活儿只有一件:让两股温度不同的流体交换热量,热的那股降下来,冷的那股升上去,而两股流体本身不混在一起。工厂里到处都是它——精馏塔顶要把蒸汽冷凝下来,塔底要把液体重新烧开,反应器进料要用出口的热产物预热,压缩机出口要把压缩热带走。一套装置里换热器的台数通常比塔器和反应器加起来还多。

按热量怎么传,换热器分三大类。间壁式最常见:两股流体被一层金属壁隔开,热量穿壁而过,本文讲的全是这一类。混合式是两股流体直接接触后再分开,比如凉水塔、洗涤塔、喷淋冷却器。蓄热式靠一个蓄热体轮流接触冷热流体,比如回转式空气预热器,多见于锅炉和窑炉。

还有一点容易混:换热器在流程图上常常不叫「换热器」,而是按它在流程里干的活儿命名——把热流降温的叫冷却器,把蒸汽变成液体的叫冷凝器,把液体烧开返回塔里的叫再沸器(重沸器),给进料升温的叫预热器,回收高温烟气的叫废热锅炉。它们的结构可能是同一种,名字不同只是位置和用途不同。

管程与壳程:流体在里面怎么走

先把两条通路认清:流体走管子里叫管程,走管子外面、壳体里面叫壳程,中间那层管壁就是传热面。

把壳体剖开,能看到管束两端固定在圆形管板上,壳体内部沿轴向等距竖立着一排折流板——每块都挡住截面的大部分,只在一侧留出一个弓形缺口,而且一上一下交错布置。

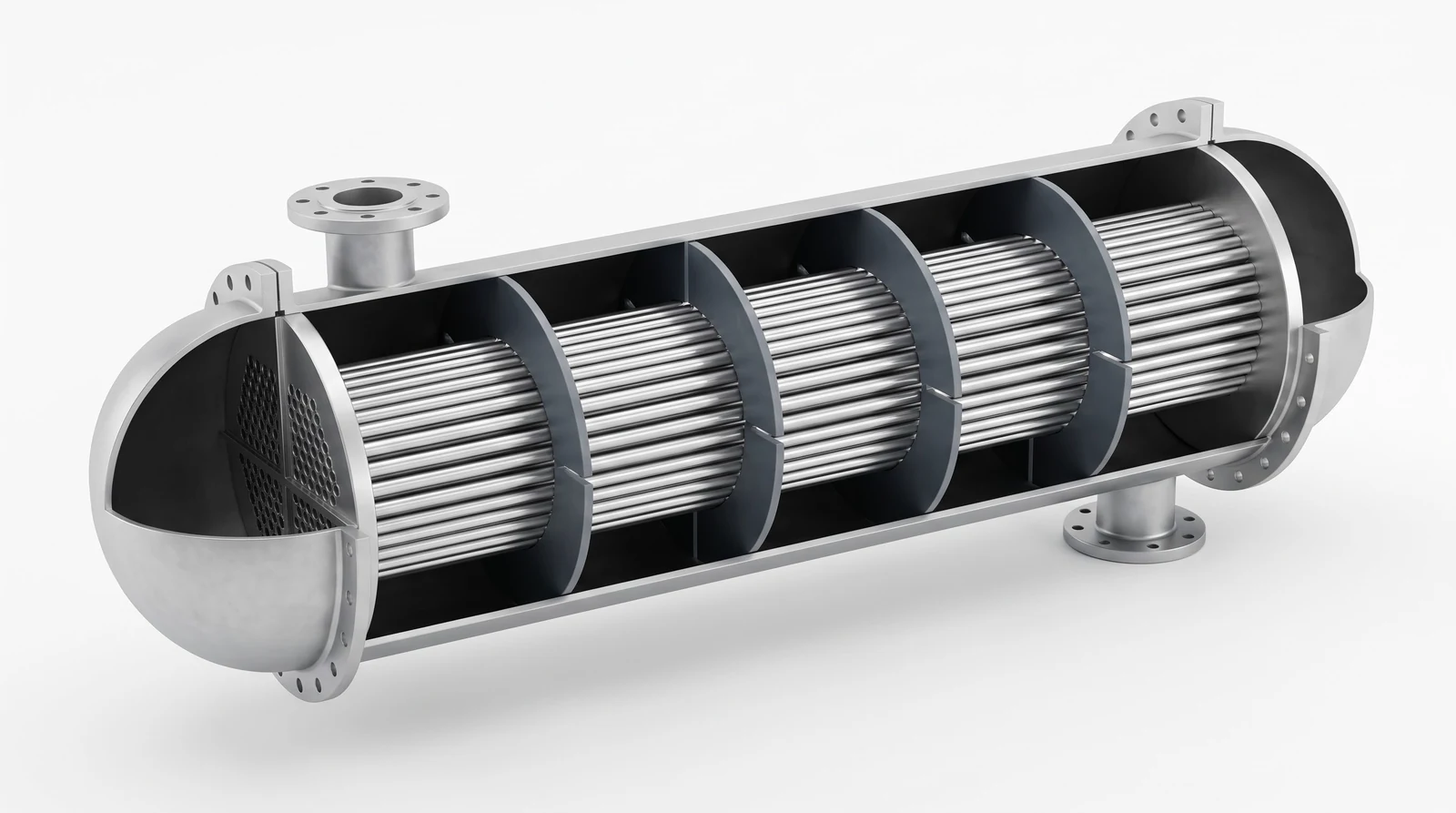

管壳式换热器纵向半剖图,可见壳体内的换热管束、两端管板、五块上下交错的圆缺形折流板与两端管箱封头
管壳式换热器纵向半剖:管束、管板、上下交错的圆缺形折流板、两端管箱封头

折流板不是用来撑管子的

很多人以为折流板是为了把管子撑住,顺序反了——它首要的作用是把壳程流体逼成横向冲刷管束,而不是顺着管子直着穿过去。横向冲刷的传热系数比纵向流高出一个台阶,同一台设备的换热能力差别很大。

撑住管子、防止流致振动是它顺带干的第二件事,但这件事同样要命:折流板间距给得过大,管子会被流体激振,长期下来在支撑处磨穿。

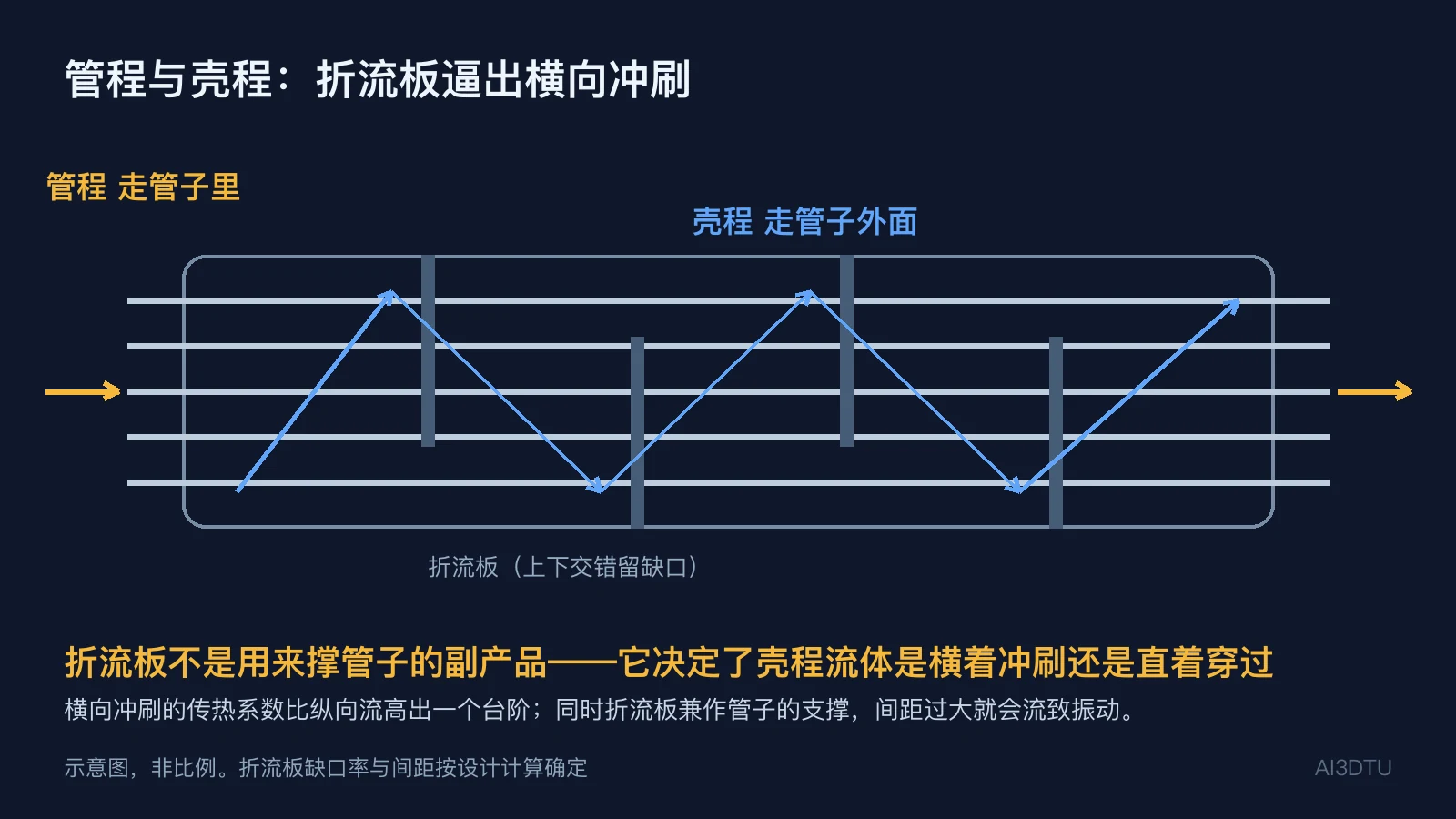

折流板上下交错留缺口,把壳程流体逼成之字形横向冲刷管束的流向示意图
壳程流体被逼成之字形横向冲刷管束。示意图,非比例

一台管壳式拆开是三十多个零件

下面这台是加氢装置用的螺纹锁紧环式高压换热器(设计压力约 17–20 MPa,设计温度 300–400 ℃),整台炸开摊平之后能数出三十多个件。按功能归类,主要是五组:

承压件——壳体(筒节)、管箱、封头、法兰,负责把介质关在里面。传热件——管束(换热管)和管板;管板是管子和壳体之间的分界,管子胀接或焊接在管板上,这是整台设备最容易出问题的地方。内件——折流板、拉杆定距管、防冲板、导流筒。密封件——垫片、密封环、盘根压环;高压换热器还会用螺纹锁紧环结构来实现快开与预紧。

支撑件值得单独点一句:一端是固定支座,另一端必须是活动支座(长圆孔),让筒体受热后能自由伸长。这条在拆解图上很明显,也是现场最常被忽略的细节——活动支座锈死,或者被接管硬拽住,筒体就伸不开,应力全压到管板上去了。

螺纹锁紧环式高压换热器爆炸拆解图,标注壳体、管束、密封盘、螺纹锁紧环、固定支座与活动支座等部件
管壳式(螺纹锁紧环式高压换热器)3D 爆炸拆解图。一端固定支座、一端活动支座,是热膨胀补偿最直观的体现

管板固定方式:决定这台设备能不能热胀冷缩

管壳式内部还要再分一层,分类依据是管束和壳体之间怎么处理热膨胀差。这一层直接决定选型对不对,比「它是管壳式」这句话有用得多。

固定管板式结构最简单、最便宜,两端管板都焊死在壳体上。代价是管束和壳体不能相对伸缩,当两者温差较大(工程上常以 50 ℃ 上下作为经验分界,具体以设计计算为准)就必须在壳体上加膨胀节,否则管子会被拉裂或压弯。另外壳程侧不能机械清洗,只能化学清洗,所以壳程走的必须是干净介质。

浮头式一端管板固定、另一端做成可以自由移动的浮头,膨胀差自己消化,管束还能整体抽出来清洗和检修。缺点是结构复杂、造价高,内部浮头法兰一旦内漏不容易被发现。

U 形管式把管子弯成 U 形,只有一块管板,管束自由伸缩、结构简单、价格居中。缺点是 U 形弯头处管内没法机械清洗,所以管程必须走干净介质,而且最内层的管子坏了很难单独换。

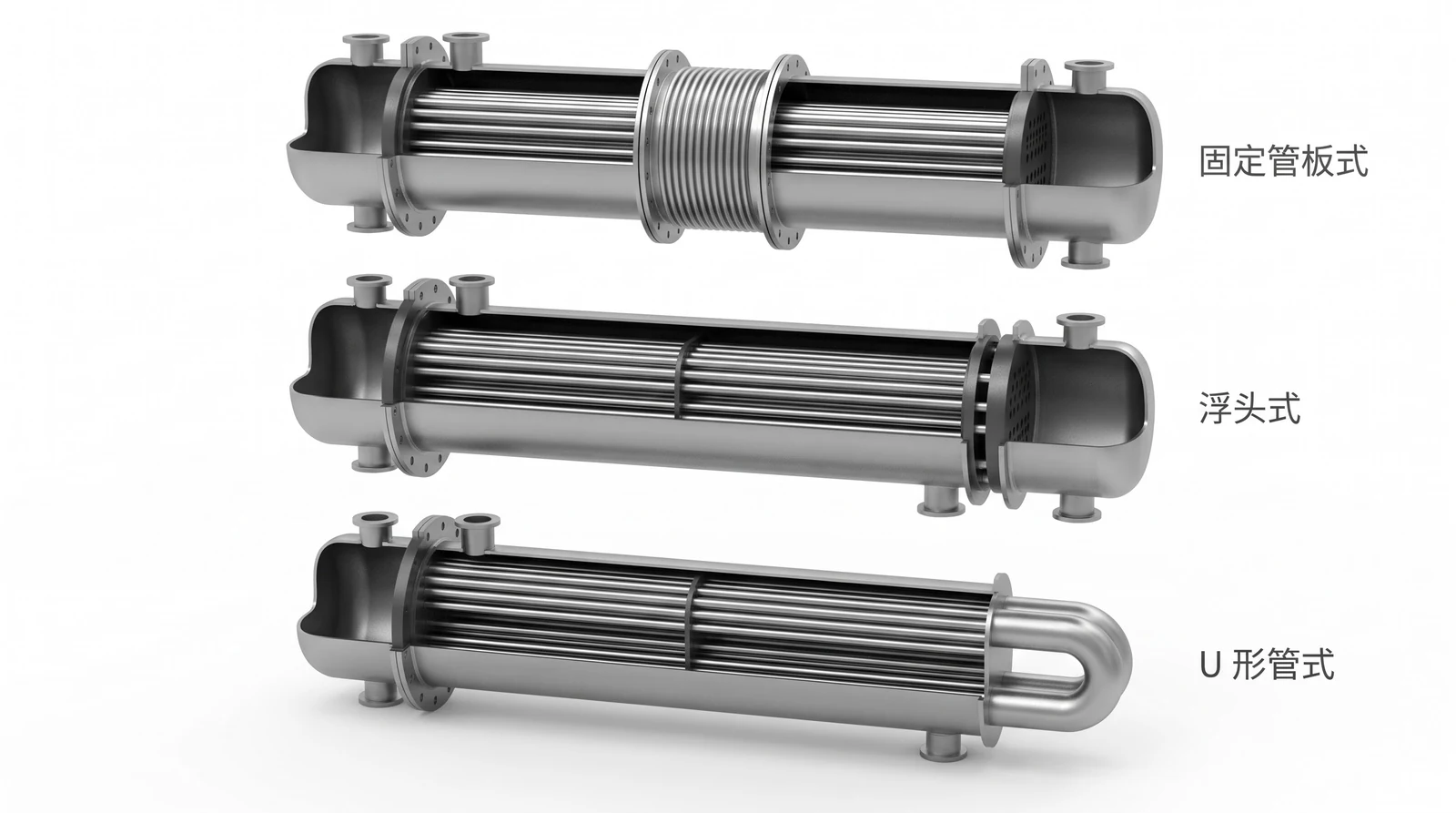

固定管板式、浮头式、U形管式三种管壳式换热器剖视对比,可见膨胀节、浮动端与U形回弯
三种管板固定方式:固定管板式(壳体中段带波纹膨胀节)、浮头式(右端可自由移动)、U 形管式(右端 U 形回弯,只有一块管板)

逆流还是并流:同样的进出口温度,面积差 25%

两股流体是同向流还是反向流,直接决定这台设备要多大。取一组常见温位算一下:热流 150 → 90 ℃,冷流 30 → 70 ℃。

逆流时两端温差是 80 ℃ 和 60 ℃,对数平均温差 LMTD 约 69.5 ℃;并流时两端温差是 120 ℃ 和 20 ℃,LMTD 只有约 55.8 ℃。传热面积与 LMTD 成反比,同样的热负荷,并流要多花约 25% 的面积

更硬的一条限制是:并流的冷流体出口温度,永远追不上热流体出口温度——两条线在图上是相互靠拢的,交点就是极限。所以要把冷流加热到比热流出口还高,只有逆流做得到。这就是为什么工艺流程图上换热器两侧的箭头几乎总是反向的,那不是画图习惯,是省面积。

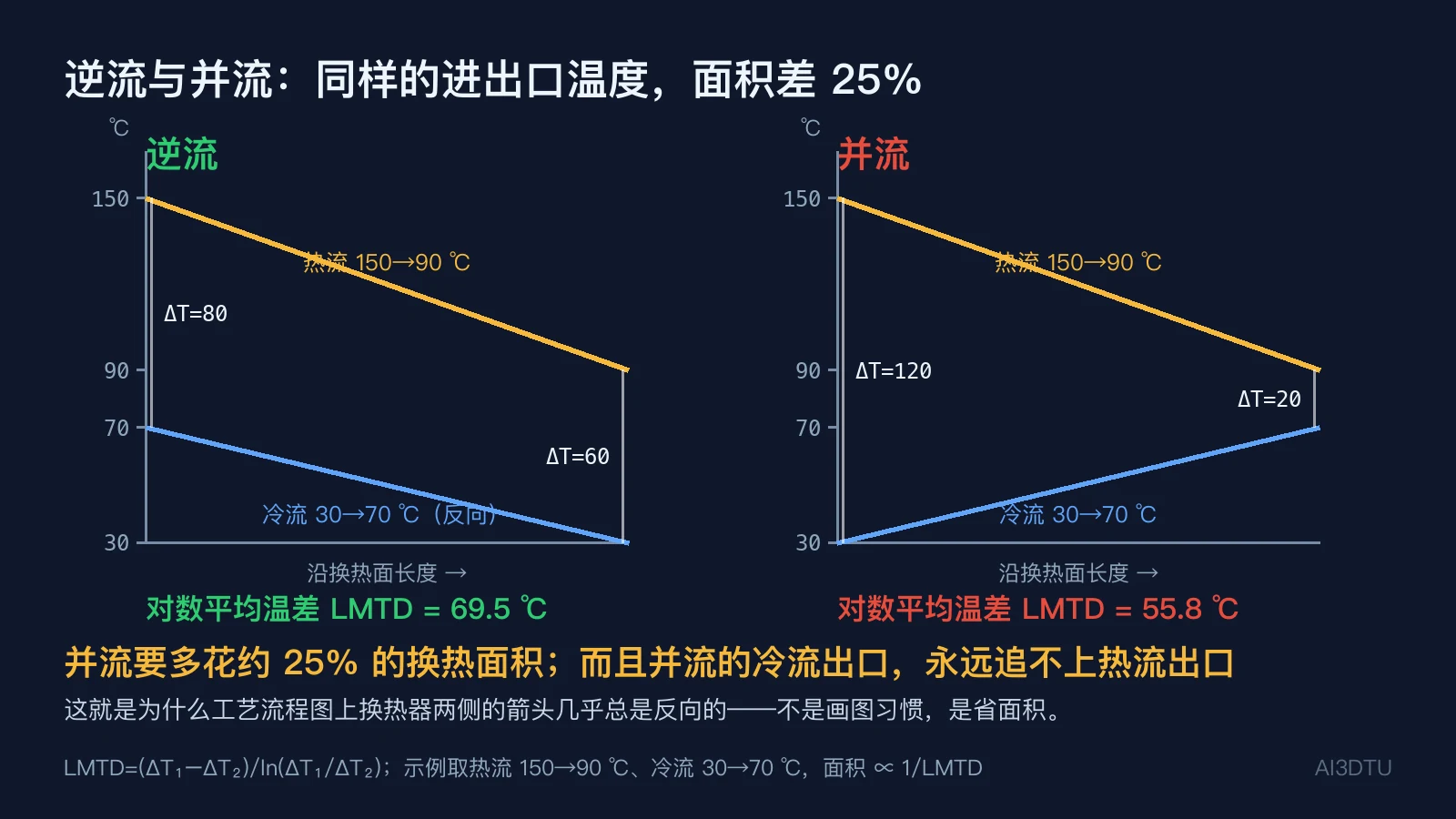

逆流与并流的温度分布曲线对比,标注两端温差与对数平均温差LMTD计算结果
同一组进出口温度下逆流与并流的温度分布。LMTD=(ΔT₁−ΔT₂)/ln(ΔT₁/ΔT₂),面积 ∝ 1/LMTD

六种常见型式怎么分、各自适合什么

跳出管壳式,工厂里常见的换热器型式主要是下面六种。表里的参数是行业常见量级,用来判断方向,不能当设计依据——具体压力温度等级以设备设计文件和相应标准为准。

六种常见换热器型式对照(典型量级,非设计依据)
型式结构特征适合主要限制
管壳式管束装在圆筒壳体内,管程/壳程分开高温高压、脏污介质、大流量,适应性最广体积大、占地多、传热系数一般
板式(可拆)波纹金属板叠压,垫片密封传热系数高、结构紧凑、拆洗方便受垫片限制,耐温耐压有限;不适合高压和强腐蚀
空冷器翅片管束 + 轴流风机,用空气取走热量缺水地区、大热负荷末端冷却,省循环水出口温度受环境气温限制,占地大、有噪声
螺旋缠绕管式多层螺旋缠绕管束绕中心管,立式布置耐高压、传热面积大、可多股流同时换热,热应力自补偿好制造难度大、造价高、几乎无法机械清洗
套管式一根管套在另一根管里小流量、高压差、试验和小装置单位体积传热面积小,台数一多接管就乱
螺旋板式两张钢板卷成螺旋形成两条通道高黏度、含颗粒介质,自清洗能力强耐压低、检修困难、泄漏难修
立式螺旋缠绕管换热器3D拆解图,可见壳体筒节、螺旋缠绕管束、中心分配管、支撑与导流构件、下封头与鞍式支撑
螺旋缠绕管式拆解图:壳体筒节、螺旋缠绕管束、中心分配管、支撑与导流构件、下封头。接管数量明显比管壳式多——多股流可以同时进出

空冷器:唯一带转动部件的换热器

空冷器在炼化和煤化工里用量极大,但很多人只把它当成「带风扇的换热器」,选型和维护时容易踩坑。

结构分三块:翅片管束(光管外面轧上或缠上翅片)、管箱(进出口两端,常见丝堵式和可拆盖板式,丝堵式便于逐根堵管和通洗)、风机与构架(轴流风机、电机与传动、百叶窗,用百叶窗和变角风机调节风量以适应四季气温)。

因为带转动部件,它的故障清单和别的换热器完全不一样:风机振动、皮带或联轴器磨损、电机过载、百叶窗卡死、翅片积灰堵塞。其中翅片积灰会让换热效率明显下降,而这件事在 DCS 上通常没有直接测点,只能从出口温度爬升看出来。

加氢裂化装置热高分气空冷器爆炸视图,标注翅片管束、丝堵式管箱、轴流风机、电机及驱动装置、百叶窗与构架
空冷器爆炸视图:翅片管束、两端管箱、轴流风机、电机与驱动装置、百叶窗、构架

空冷为什么降不到底,非要再串一台水冷

空冷器的冷源是环境空气,这决定了它有一条物理地板:出口温度不可能低于环境干球温度,工程上一般也就能降到环境温度往上十几到二十度。

所以典型流程是空冷先把大部分热量拿掉,后面再串一台水冷器做精冷。流程图上看到「空冷 + 后冷」串联,不是保守设计,是分工——空冷负责省循环水,水冷负责最后那十几度。要再往下(比如降到常温以下),就只能换冷源,上制冷。

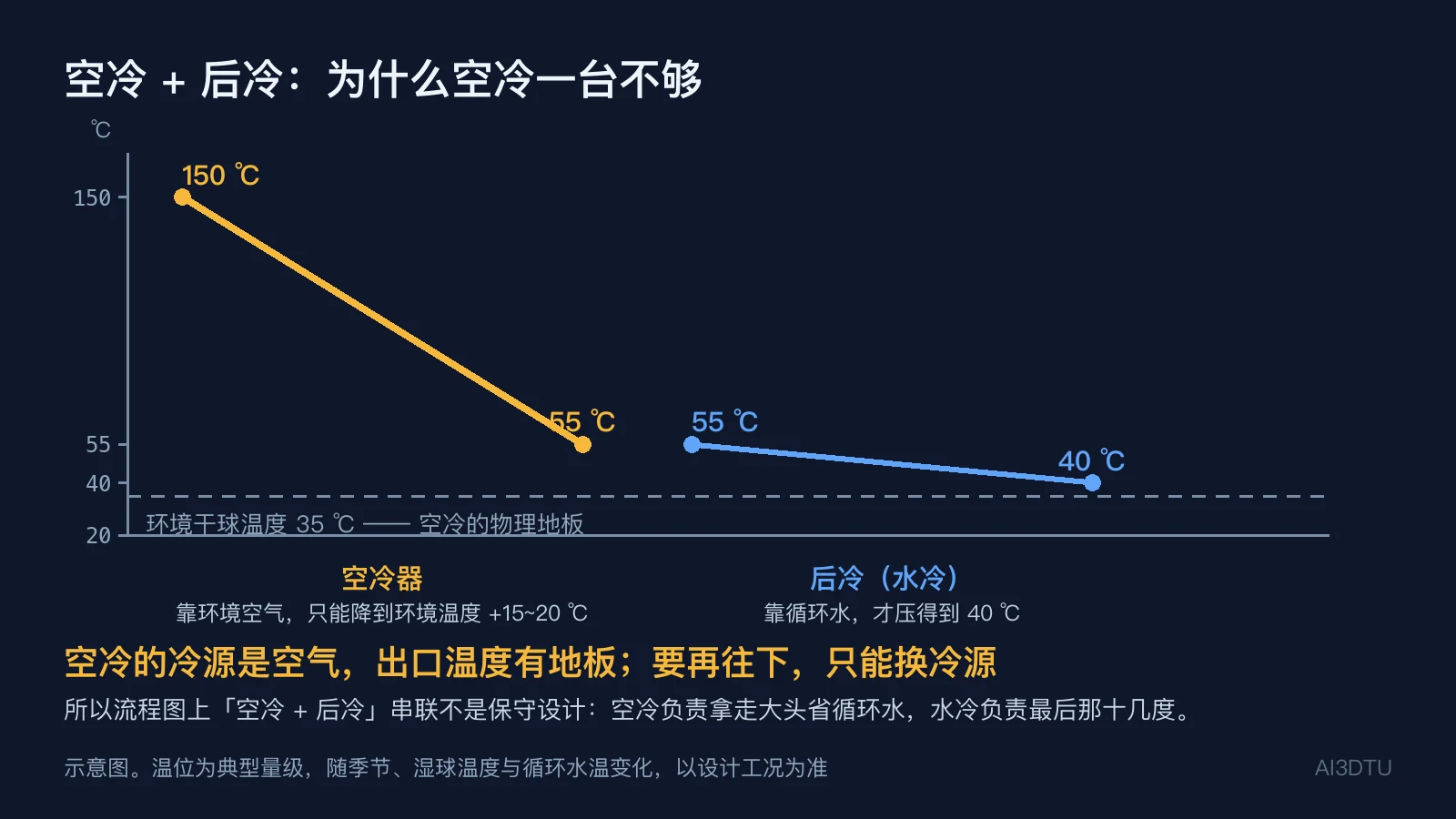

空冷器与后冷水冷器串联的温度台阶图,标出环境干球温度这条空冷的物理地板
温位为典型量级,随季节、湿球温度与循环水温变化,以设计工况为准

翅片管长什么样

空冷器的翅片管,是在普通光管外面轧上或缠上几百片薄薄的圆环形金属翅片,翅片垂直于管轴、间距均匀。

两根管子放在一起对比很直观:同样的管径,右边这根的外表面积大了一个量级还多。至于多多少、为什么非这么干,下一节算给你看。

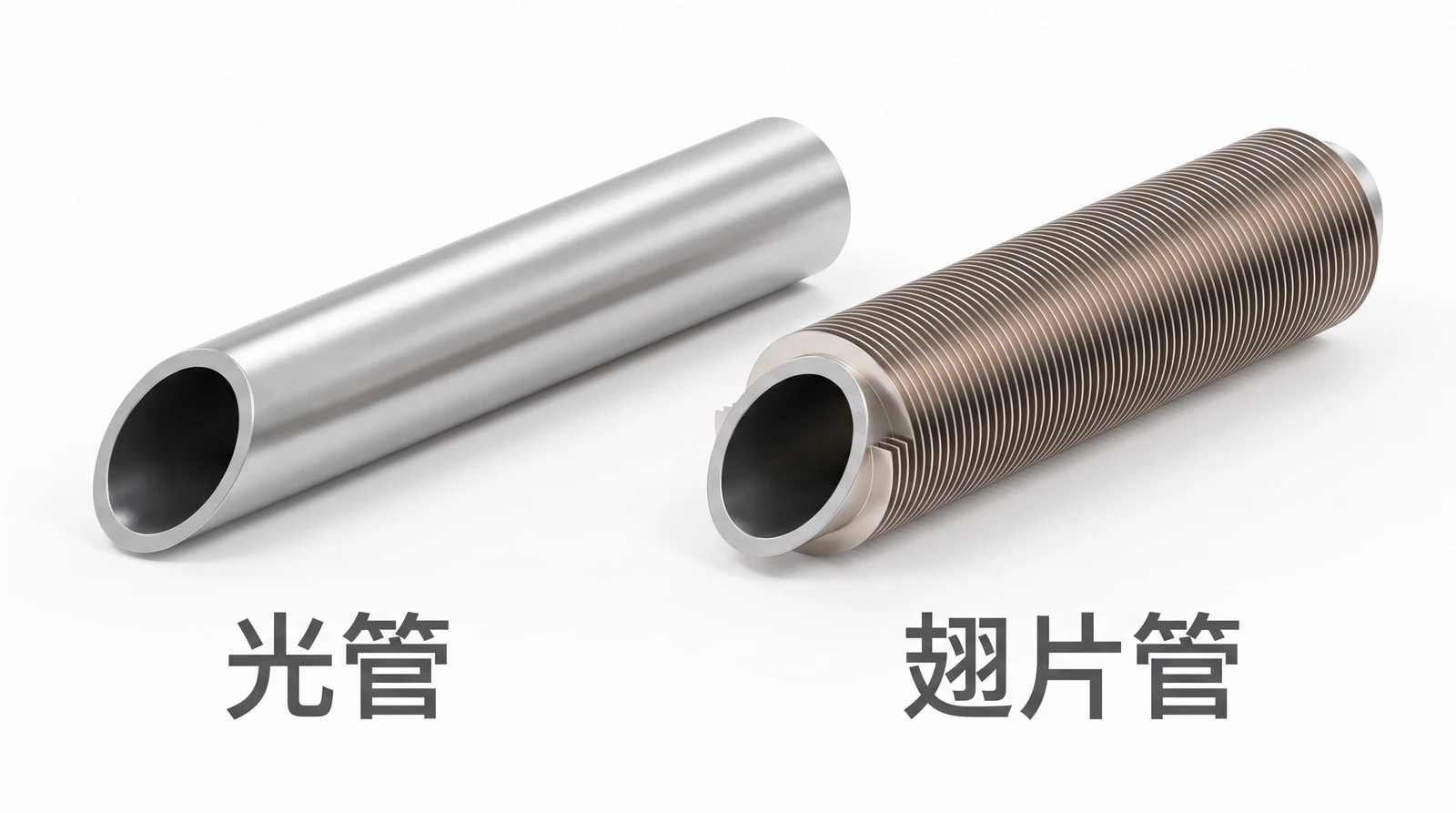

光管与高翅片管外形对比,同样管径下翅片管外表面密布圆环形翅片
光管与高翅片管:同样的管径,外表面积差一个量级

差两个数量级,用面积去补

空气的表面传热系数只有 30–100 W/(m²·K) 量级,而水是 1000–6000、冷凝蒸汽更高。空气侧差了整整两个数量级,如果两边都用光管,传热几乎全被空气侧卡住。

解决办法很笨但有效:用面积去补。按典型高翅片管(φ25 光管、翅高 16 mm、翅厚 0.4 mm、翅距 2.5 mm,每米约 400 片)算,每米管长的外表面积从光管的 0.0785 m² 涨到约 1.71 m²,放大了二十多倍

这也顺便解释了两件事:空冷器为什么那么大、占地那么多;以及为什么翅片一积灰,效率就掉得那么明显——被放大的那部分面积,正是靠翅片撑起来的。

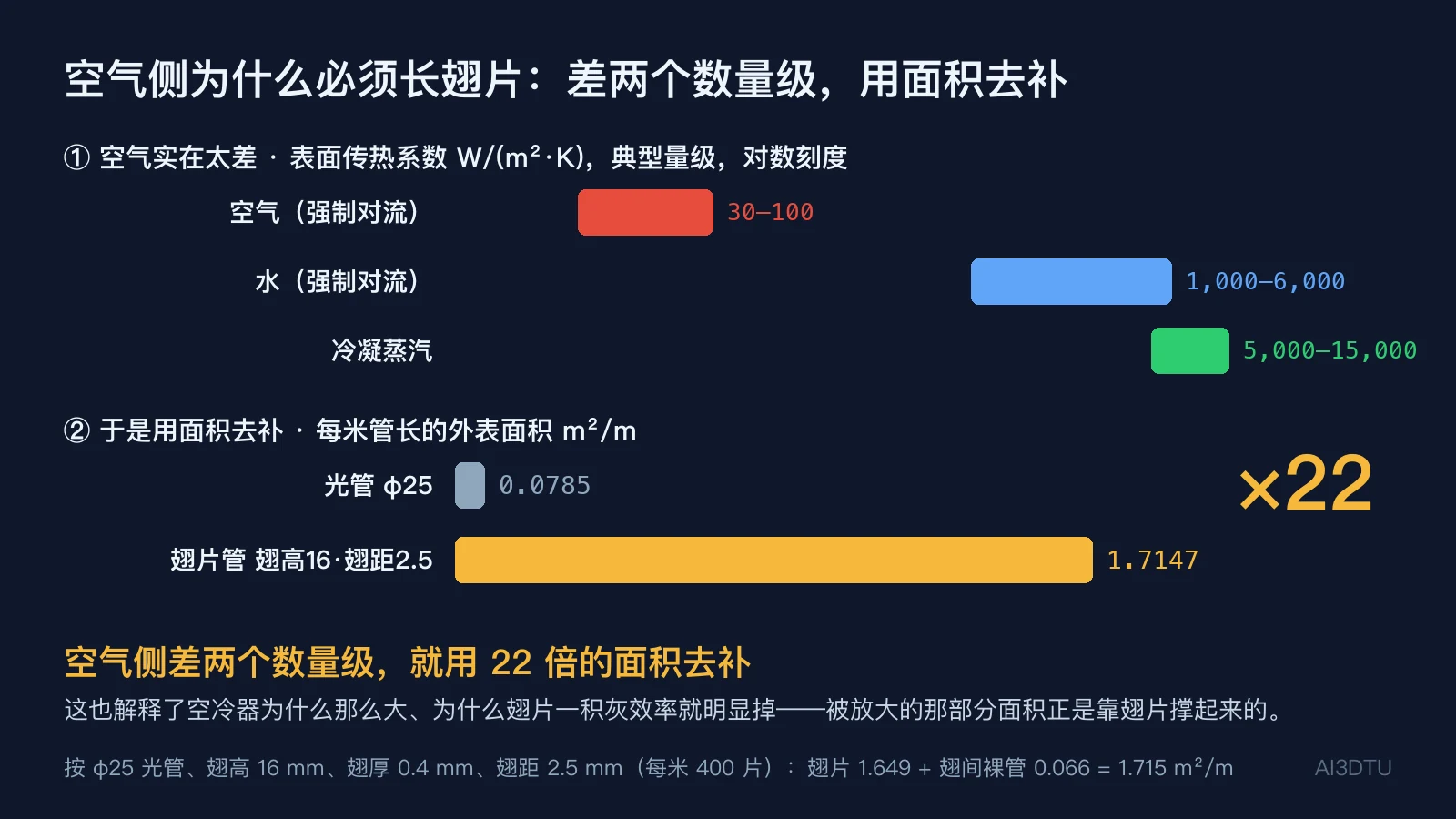

空气、水、冷凝蒸汽的表面传热系数量级对比,以及光管与翅片管每米外表面积对比
上图横轴为对数刻度。面积按 φ25 光管、翅高 16 mm、翅厚 0.4 mm、翅距 2.5 mm 计算

选型实际要问的几个问题

选型不是从型式开始的,是从下面这几个约束倒推出来的。把这几栏填清楚,型式基本就定了一半。

换热器选型核对表
要问的为什么决定型式
两侧介质是什么、腐蚀性如何决定材质等级(碳钢 / 不锈钢 / 双相钢 / 镍基合金),高压临氢工况还要考虑硫化氢应力腐蚀
设计温度与设计压力板式受垫片限制,高温高压基本只能管壳式或缠绕管式
允许压降压降给得紧,管程数和折流板间距就要放宽,面积随之变大
结垢倾向与清洗方式要机械清洗就得能抽芯(浮头式/U形管),只能化学清洗才可用固定管板式
有没有相变冷凝和汽化的传热系数与单相差一个量级,直接影响面积和布置方向(卧式/立式)
逆流还是并流同样温位下并流要多约 25% 面积,且冷流出口追不上热流出口
检修空间够不够抽芯长度往往比设备本身还长,平面布置时必须提前留出抽芯通道
冷源是什么有循环水就水冷,缺水就空冷;要降到环境温度以下必须上制冷

出问题该看哪儿:先算算那层垢有多贵

端温差慢慢扩大,通常被当成「该大修了」的模糊感觉。其实它可以算:热阻 R = δ/k,把垢层按等热阻折算成碳钢厚度,就知道那层薄垢吃掉了多少换热能力。取碳钢导热系数 45 W/(m·K),一毫米碳酸钙水垢的热阻相当于二十二毫米多的钢板,一毫米管外松散积灰相当于六百多毫米

下面五类最常见的问题,以及它们分别对应结构上的哪个位置。

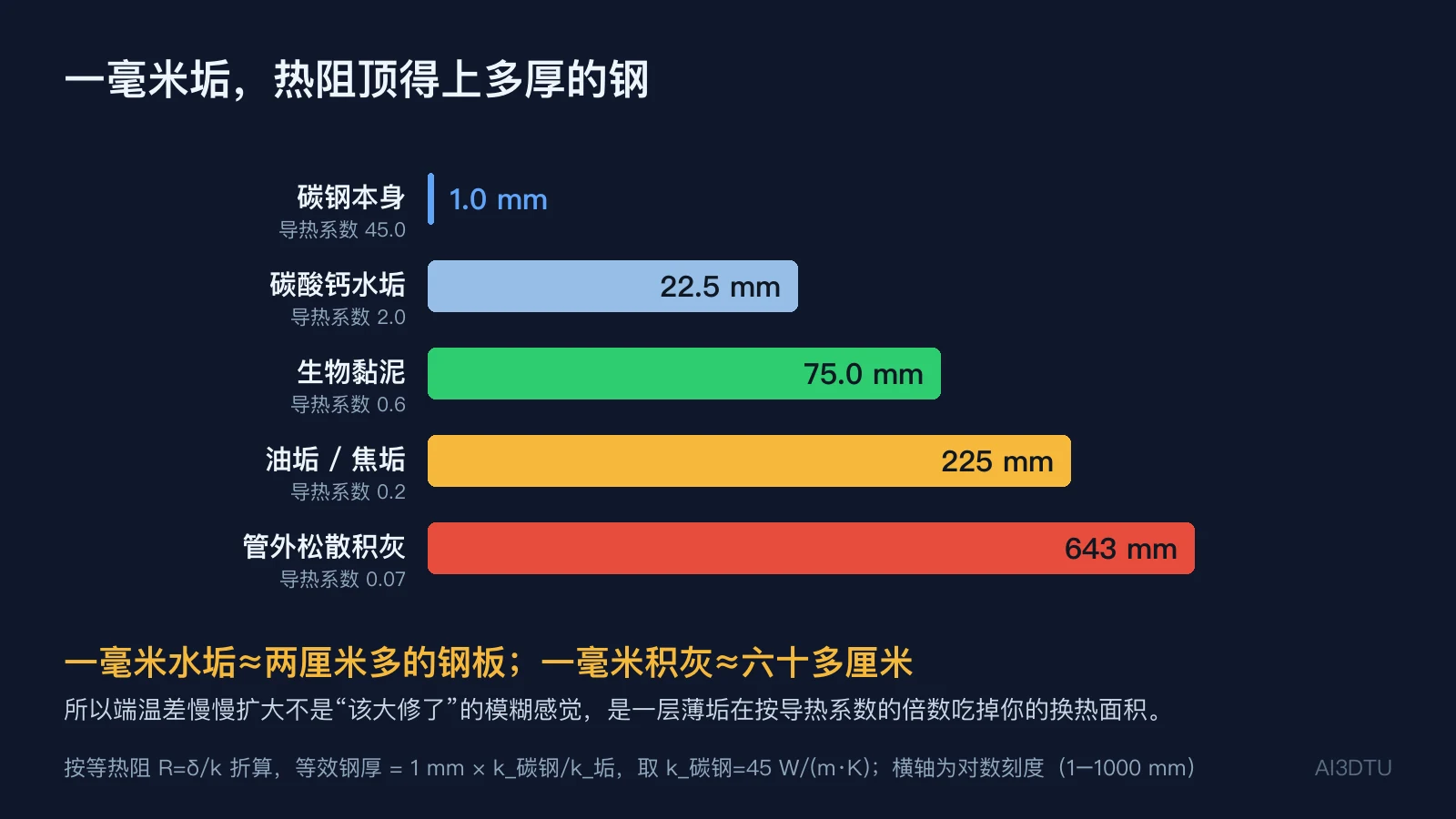

不同垢层按等热阻折算成碳钢厚度的对比条形图,横轴为对数刻度
按等热阻 R=δ/k 折算,等效钢厚 = 1 mm × k_碳钢/k_垢,取 k_碳钢=45 W/(m·K)。横轴为对数刻度

常见问题

换热器有几种类型?

按传热方式分间壁式、混合式、蓄热式三大类,工厂里绝大多数是间壁式。间壁式按结构常见六种:管壳式、板式、空冷器、螺旋缠绕管式、套管式、螺旋板式。管壳式内部还按管板固定方式再分固定管板式、浮头式和U形管式,区别在于能不能补偿热膨胀、能不能抽芯清洗。另外换热器在流程图上常按用途命名为冷却器、冷凝器、再沸器、预热器、废热锅炉,那是位置和用途的叫法,不是结构分类。

管壳式换热器由哪些部件组成?

承压件有壳体(筒节)、管箱、封头和法兰;传热件是管束(换热管)和管板,管子胀接或焊接在管板上;内件包括折流板、拉杆定距管、防冲板和导流筒,作用是把壳程流体逼成横向冲刷管束并防止管子振动;密封件有垫片、密封环、盘根压环,高压设备还会用螺纹锁紧环结构;支撑件是一端固定支座加一端活动支座,活动支座上的长圆孔是让筒体受热自由伸长的,不能被锈死或被管线拽住。

换热器为什么要用逆流,逆流比并流好多少?

以热流 150→90 ℃、冷流 30→70 ℃ 为例,逆流的对数平均温差约 69.5 ℃,并流只有约 55.8 ℃。传热面积与对数平均温差成反比,因此同样热负荷下并流要多花约 25% 的换热面积。更关键的是并流有个物理上限:冷流体出口温度永远追不上热流体出口温度,要把冷流加热到比热流出口还高,只有逆流做得到。这就是流程图上换热器两侧箭头几乎总是反向的原因。

板式换热器和管壳式换热器怎么选?

板式传热系数高、体积小、拆开清洗方便,适合温度压力不高、需要频繁清洗、场地紧张的场合,但受密封垫片限制,耐温耐压有限,强腐蚀和高压工况一般用不了(钎焊式和全焊接式可以提高上限,代价是不能拆洗)。管壳式耐高温高压、对脏污和腐蚀介质适应性强、大流量能力好,是炼化和化工主装置的默认选择,代价是体积大、占地多、需要预留抽芯检修空间。

空冷器和水冷器有什么区别,为什么常常串在一起用?

空冷器用环境空气作冷源,靠翅片管束和轴流风机换热,省循环水、适合缺水地区,但出口温度受环境气温限制,工程上一般只能降到环境干球温度往上十几到二十度。水冷器用循环水,能把介质降得更低,但需要循环水系统,并要处理结垢、腐蚀和水质问题。所以典型流程是先用空冷把大部分热量拿掉,再串一台水冷器做精冷,兼顾节水和冷却深度。

换热器结垢对换热能力的影响有多大?

可以按等热阻折算成钢板厚度来体会:热阻 R=δ/k,取碳钢导热系数 45 W/(m·K),一毫米碳酸钙水垢(k≈2.0)的热阻相当于约 22.5 mm 钢板,一毫米油垢或焦垢(k≈0.2)相当于约 225 mm,一毫米管外松散积灰(k≈0.07)相当于约 643 mm。所以端温差缓慢扩大往往不是设备老化,而是一层很薄的垢按导热系数的倍数吃掉了换热面积。
