加氢工艺完全指南：精制、处理、裂化的区别，以及压力床层耗氢为什么一路走高

发布于 2026-11-21｜相关行业：化工

三个词，很多人分不清

搜索框里「加氢裂化和加氢精制的区别」「加氢处理和加氢精制的区别」这两组词同时成簇——说明这三个词确实容易混。

它们说的是同一件事的三个深度：都是在氢气和催化剂的作用下，给分子加氢、把硫氮氧和金属脱掉。区别只有一条——断不断碳链。

加氢精制不断碳链，只把杂质脱掉、把不饱和键补上，分子骨架基本不动。加氢处理断一点，在精制的基础上带一部分裂化反应，多用于渣油和脱沥青油改质。加氢裂化断到底，目的就是把大分子断成小分子，蜡油变柴油、渣油变轻质油。

在渣油这条线上通行的说法是：加氢精制指各种油品在氢压下的催化改质统称，做脱硫、脱氮、脱氧和不饱和烃饱和；加氢处理是含部分加氢裂化的更宽概念。⚠️ 但「加氢处理」这个词本身有两种用法：上面这种把它当作精制和裂化之间的中间深度，另一种（尤其在教材和英文 Hydroprocessing 语境里）把它当作统称，指"精制 + 裂化"这一大类。本文按前一种讲，因为它对应渣油加氢那条真实的工艺路线。

下面所有的差别——压力等级、床层数、耗氢量、要不要循环——都是"断不断碳链"这一件事的后果。

加氢到底在做哪几类反应

四类，都能写出方程。

脱硫：硫醇硫醚可以直接氢解，R–SH + H₂ → R–H + H₂S，一个硫原子只要一个氢分子；噻吩类要先把芳环加氢饱和再断 C–S 键，C₄H₄S + 4H₂ → C₄H₁₀ + H₂S，一个硫原子要四个氢分子。

脱氮：吡啶类同样先饱和再断 C–N 键，C₅H₅N + 5H₂ → C₅H₁₂ + NH₃。

脱氧、脱金属：机理类似，产物是水，以及沉积在催化剂上的镍钒等金属。

饱和：烯烃加一个氢分子变饱和，芳环要加三个。

催化剂是负载在氧化铝上的钴钼或镍钼系（Co-Mo / Ni-Mo），使用前要先硫化成活性态。

注意脱硫那两条方程的差别：同样脱一个硫原子，硫醇型要 1 个氢分子、噻吩型要 4 个。真实原料里两类都有，所以耗氢是一个区间，不是一个数。

断的碳链越多，氢吃得越多

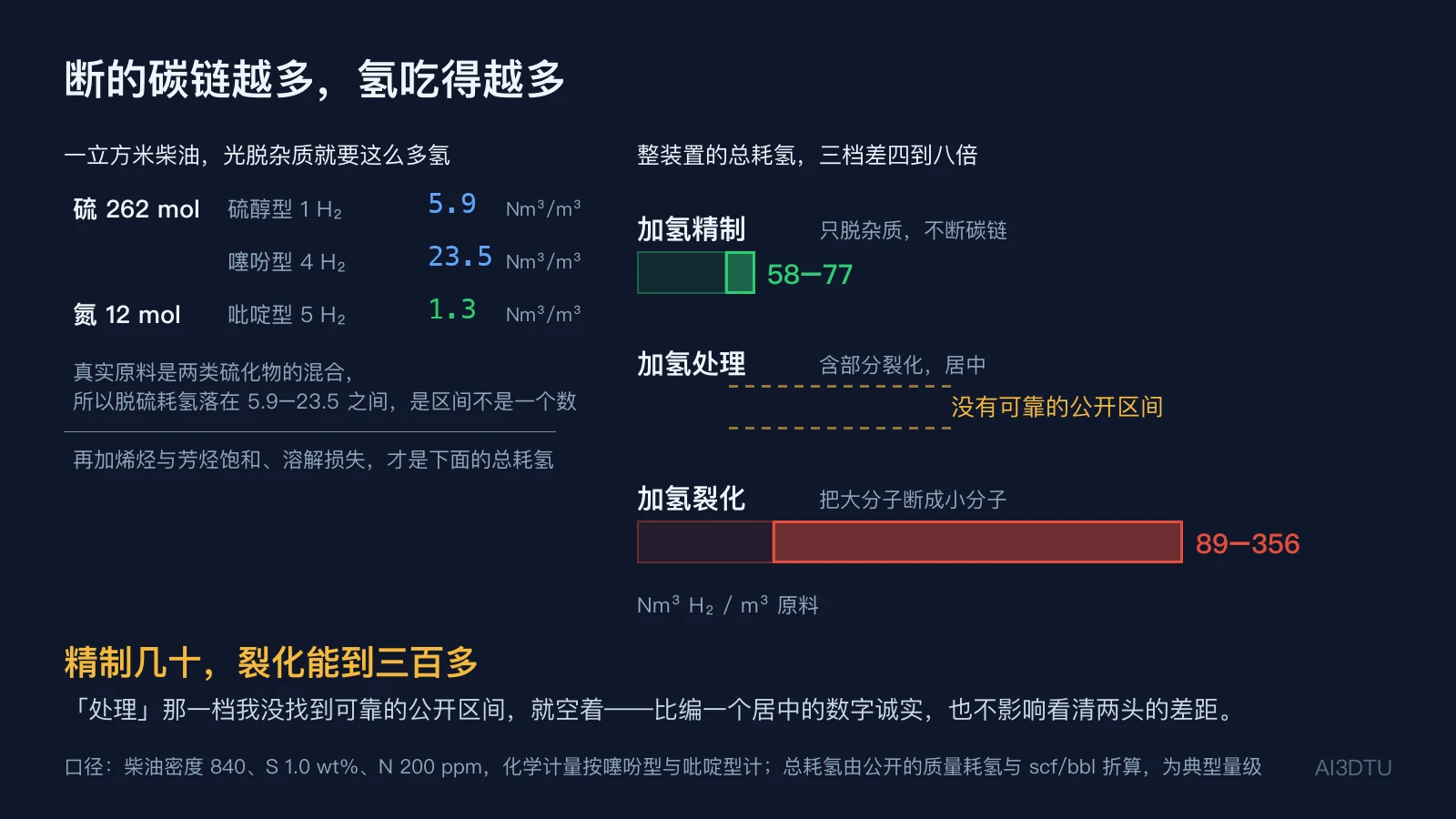

拿一立方米柴油算：密度按 840 kg/m³、硫 1.0 wt%、氮 200 ppm。

硫 8.4 kg 合 262 mol，按硫醇型算要 5.9 Nm³ 氢，按噻吩型算要 23.5 Nm³；氮 0.168 kg 合 12 mol，按吡啶型算要 1.3 Nm³。真实原料里两类硫化物都有，所以脱硫耗氢是一个区间，不是一个数。

脱氮的耗氢比脱硫小一个数量级——不是因为脱氮容易，恰恰相反，脱氮比脱硫难得多，只是柴油里氮本来就比硫少两个数量级。

这还只是化学计量。加上烯烃芳烃饱和、溶解在油里被带走的氢，一套柴油加氢精制装置的总耗氢大约 58–77 Nm³/m³；而加氢裂化装置能到 89–356 Nm³/m³，两头差四到八倍。

「加氢处理」那一档没有可靠的公开区间，图上就空着——比编一个居中的数字诚实，也不影响看清两头的差距。

一个床层最多让它升 56 度

加氢是放热反应，耗氢越多、放热越大。放出来的热没地方去，就变成催化剂床层的温升。

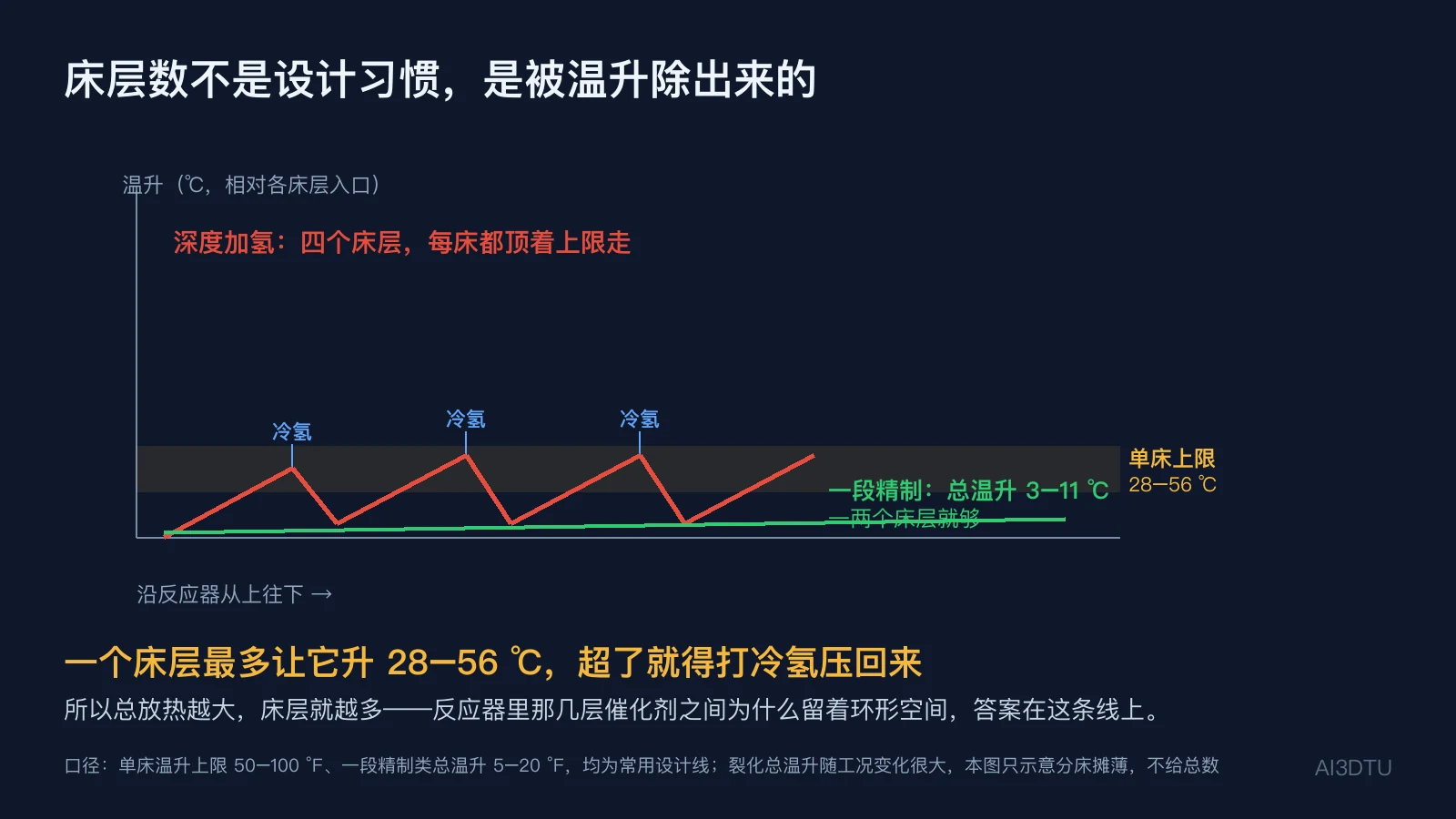

行业里的设计线很明确：单个催化剂床层的温升上限约 28–56 ℃（50–100 °F），超了就必须在床层之间注入冷氢把温度压回来。一段精制类装置的总温升通常只有 3–11 ℃（5–20 °F）——这么小的温升，一两个床层就够了。

所以床层数不是设计习惯，是被这条线除出来的。总放热越大，床层就得越多、每层就得越薄。

这里有个反直觉的地方：裂化反应本身是吸热的。推高总放热的不是"裂化更剧烈"，而是裂化装置耗氢多——加氢放的热抵掉裂化吸的热之后，净放热仍然更大。因果讲反了，内行一眼看出来。

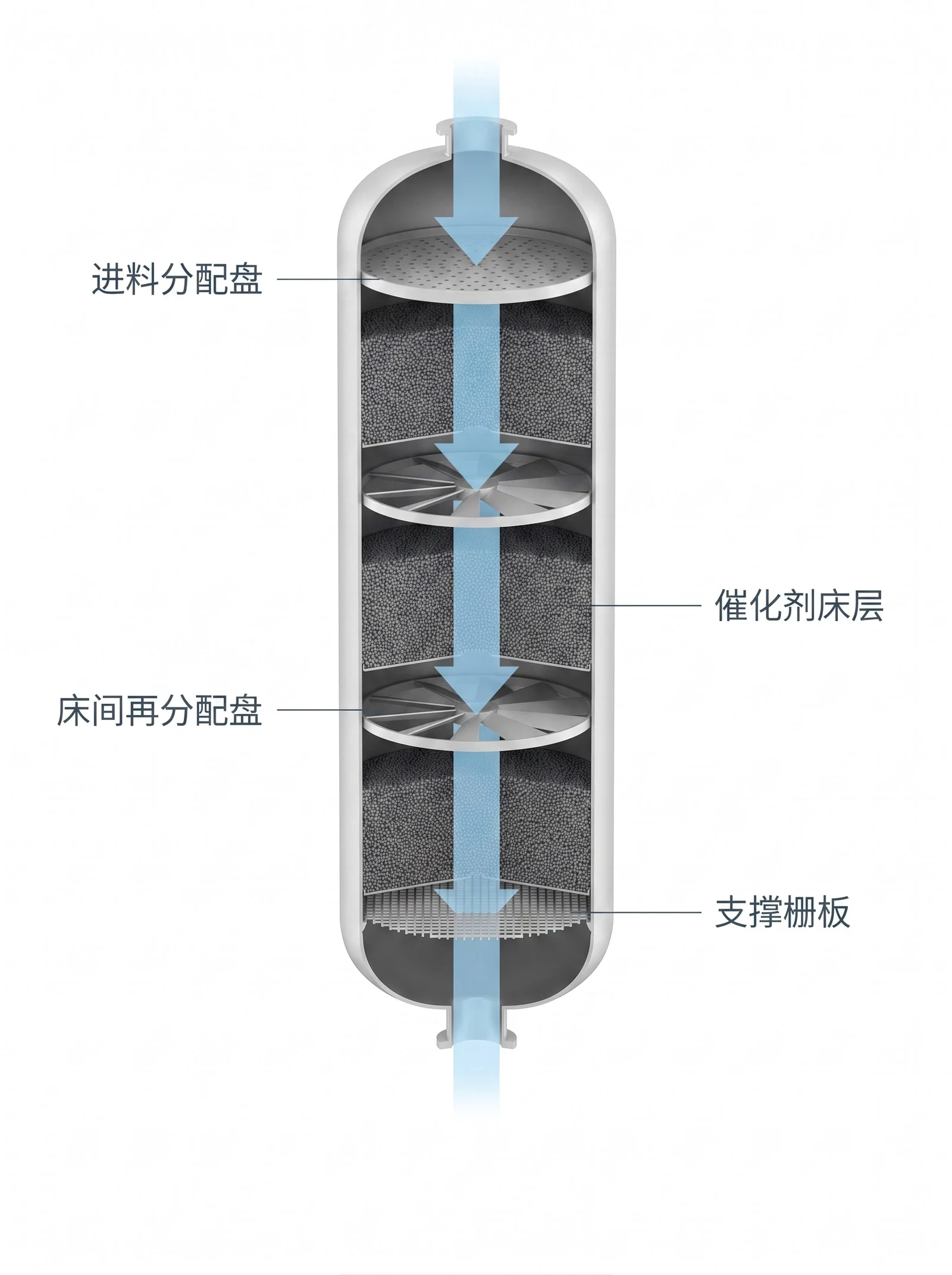

反应器里那几层催化剂之间为什么要留一段空腔、空腔里为什么要装再分配盘，答案就在这条线上：冷氢打进去要跟主流混匀，混不匀下一层就会局部过热。

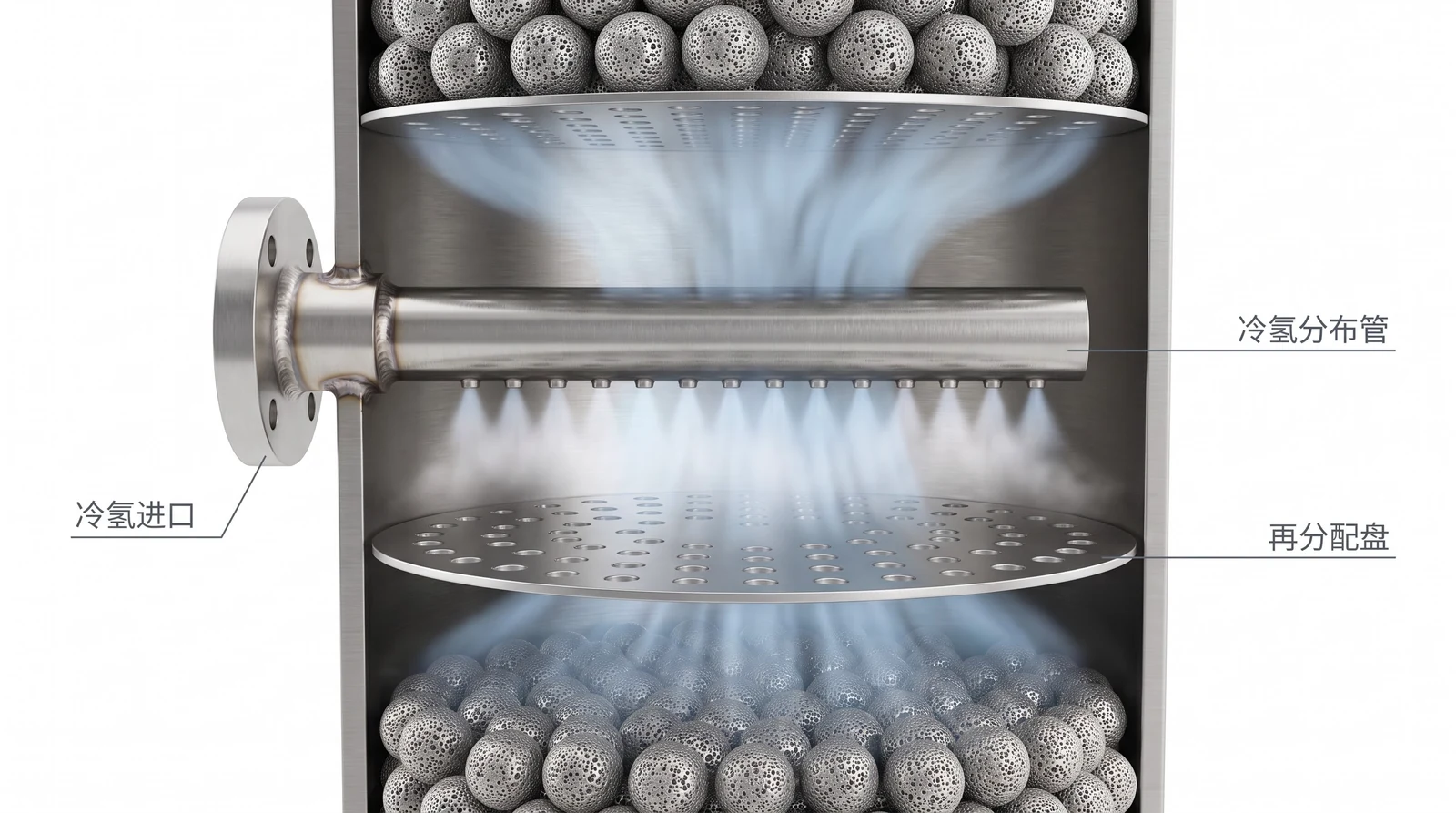

冷氢从筒壁的接管进来，走一根水平的分布管，从管子下方一排朝下的小孔喷出；从上一层催化剂下来的主流和它在再分配盘上方汇合、混匀，再一起穿过盘上的圆孔进入下一层。这一小段空间是全反应器最不起眼、也最讲究的地方。

床层之间那一小段，是全反应器最讲究的地方

两层催化剂之间留出的空腔里装着两样东西：一根水平的冷氢分布管，和一块开满圆孔的再分配盘。

冷氢从筒壁接管进来、沿横管走、从管子下方一排朝下的小孔喷出；从上一层下来的主流和它在盘上方汇合，混匀之后一起穿过盘孔进入下一层。

混不匀的后果就是局部过热，而局部过热是飞温的起点。所以画加氢反应器的图时，这一段不能省成一条线。

催化剂的一生

床层里那些深灰色小颗粒，不是装进去就一直有效的。

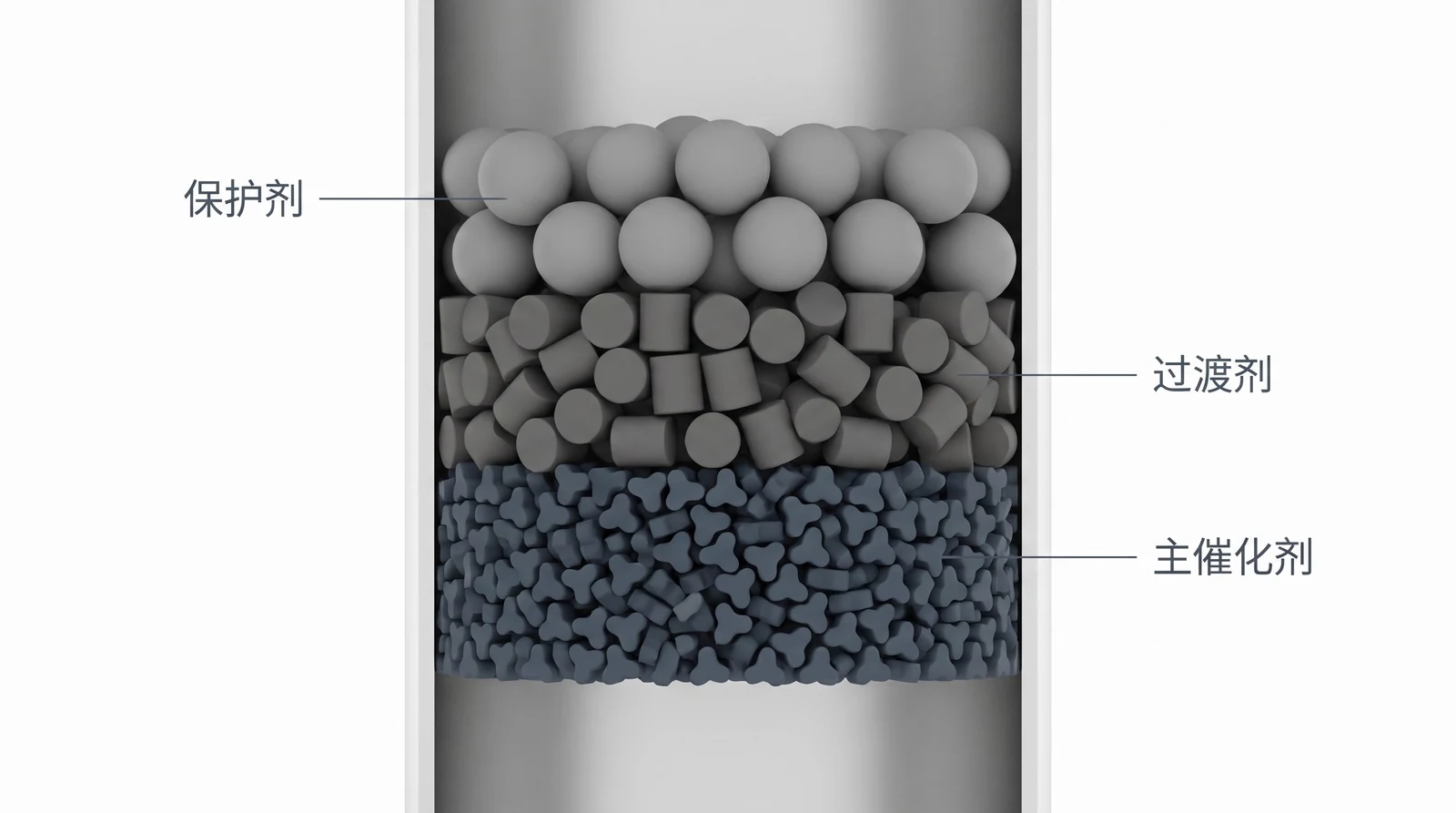

装填：分层装，粒径和活性都做级配——上层用大颗粒、低活性的保护剂拦杂质和金属，中间常还有一层粒径和活性都居中的过渡剂做缓冲，下层才是主催化剂。装得不匀，物料就走偏流。

硫化：新催化剂是氧化态的，没有活性，开工前要用含硫介质转成硫化态。这一步是加氢装置开工最关键的一步。

运行：活性一路缓慢下降，靠逐步提高反应温度来补偿，维持产品质量不变。

失活：两个原因——表面积碳，以及原料里的镍钒沉积在孔口把通道堵死。前者可以烧掉，后者不可逆。

换剂或再生：温度提到设计上限还顶不住，就到了换剂窗口。

所以"反应温度"在一个运行周期里不是常数，是一条缓慢爬升的线。看到某装置的反应温度写成一个区间而不是一个数，说的就是这件事。

颗粒形状也不是随便定的

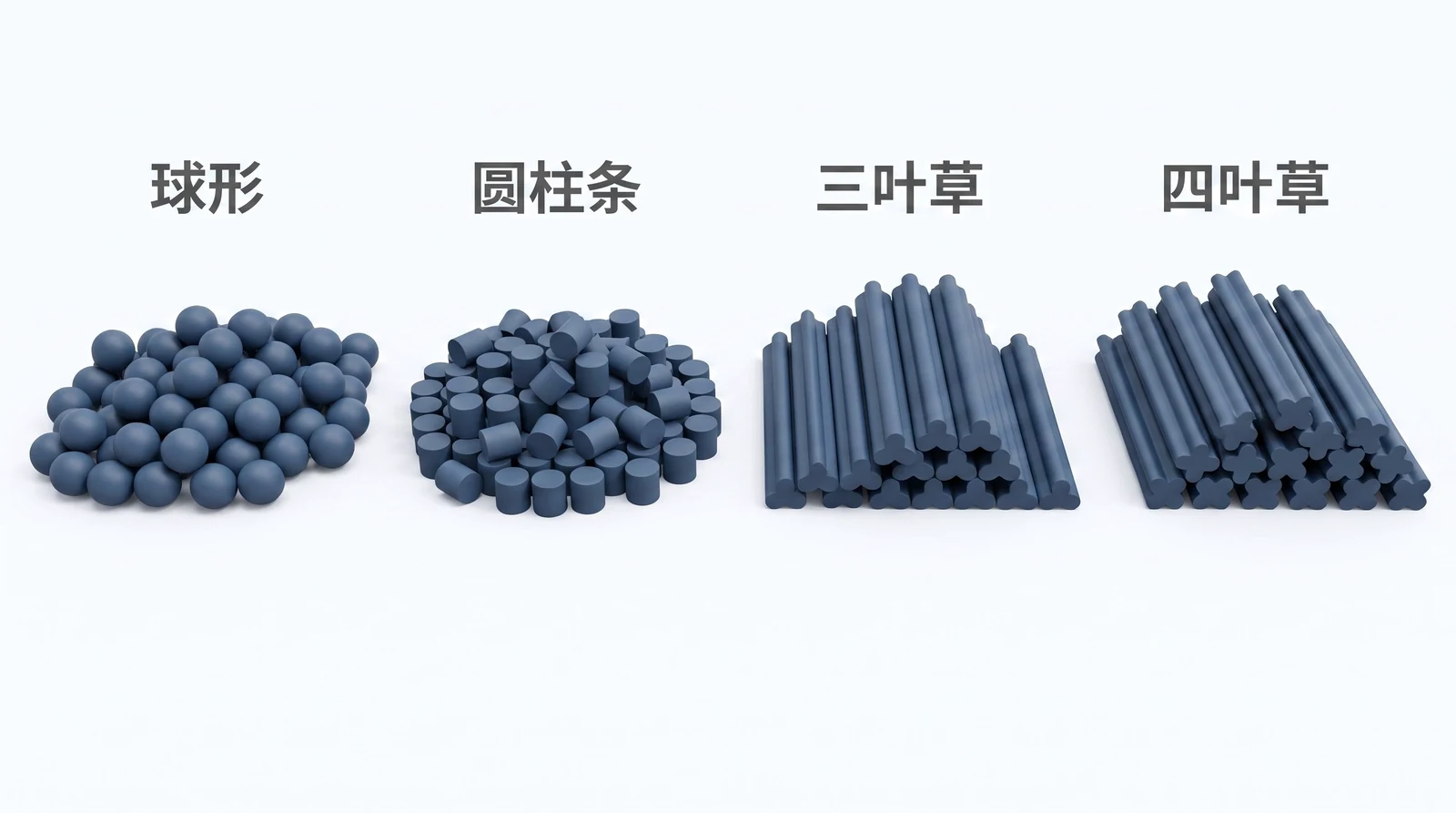

球形最好装、堆得最密，但同样体积下外表面积最小；把横截面做成三叶草、四叶草，外表面积能明显加大，颗粒之间的空隙也更通、压降更低。

代价是强度差一些、更容易碎。所以保护段常用大球，主催化剂段常用异形挤条。

飞温：加氢装置最怕的事

放热反应有一个危险的正反馈：温度升高 → 反应速度加快 → 放热更多 → 温度更高。正常情况下冷氢和循环气能把这个圈压住，一旦压不住，床层温度会在几分钟内窜上去几百度。

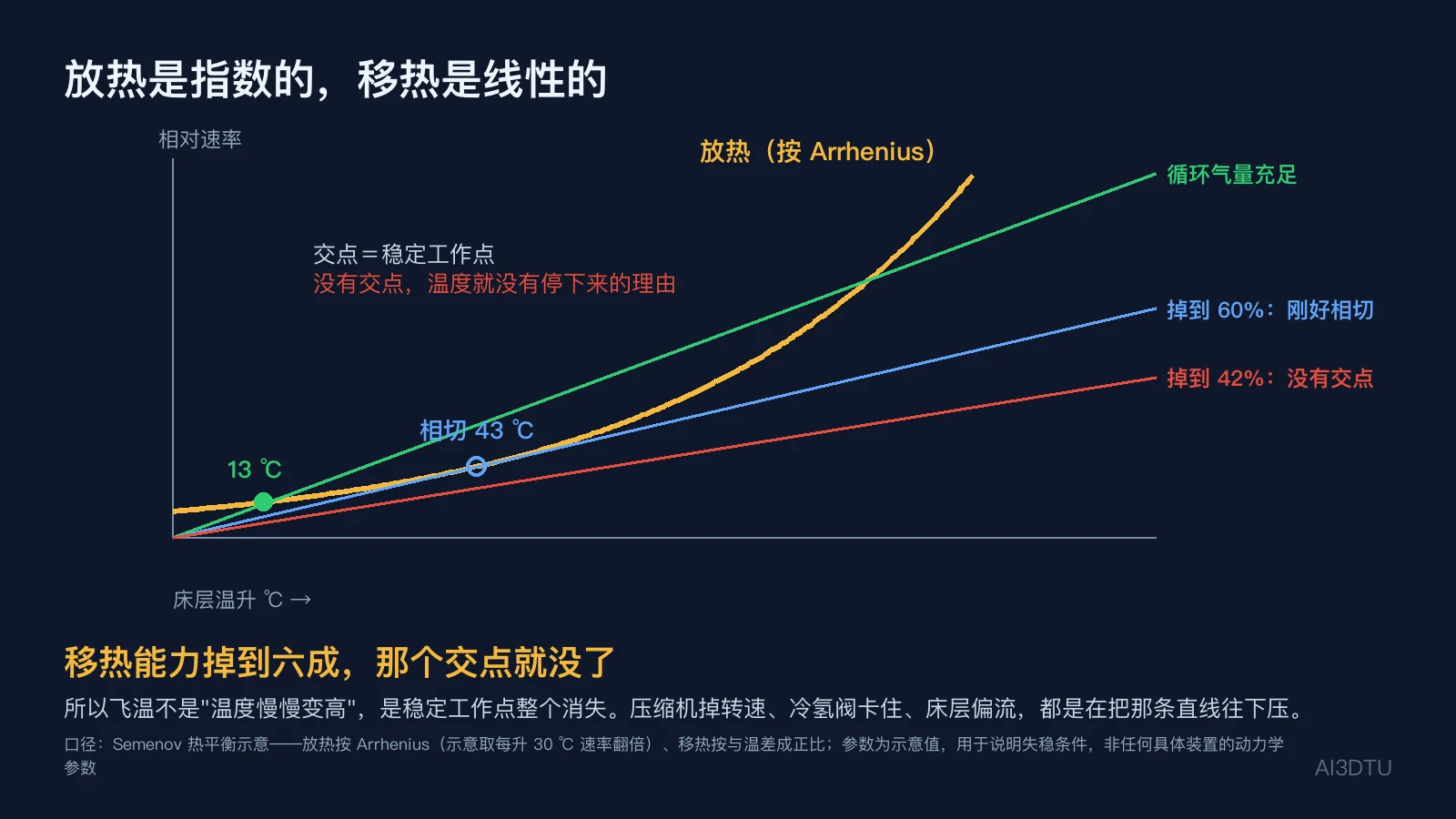

把这件事画出来就很清楚：放热速率随温度是指数上升的，移热能力随温差只是线性上升的。两条线的低位交点就是稳定工作点。移热能力一降，两条线先相切、再彻底不相交——一旦不相交，温度就没有停下来的理由。按示意模型算，移热能力掉到六成就已经到临界。

常见起因：循环气量掉了（压缩机故障、氢分压不够）导致移热能力下降；冷氢阀失灵或冷氢没混匀，某个局部先热起来；床层偏流，一部分催化剂"憋"住物料；原料性质突变，比如烯烃含量突然升高。

处理方向只有一个：赶紧把热移走、把反应停掉——加大循环气、切断进料、必要时紧急泄压。这也是加氢装置的紧急泄压系统按分钟级设计的原因。

画加氢装置的图时，床层之间的冷氢管和床层测温点是不能省的。它们看着不起眼，却是这套装置最要命的两处。

表上那个总压，不是推动反应的那个压力

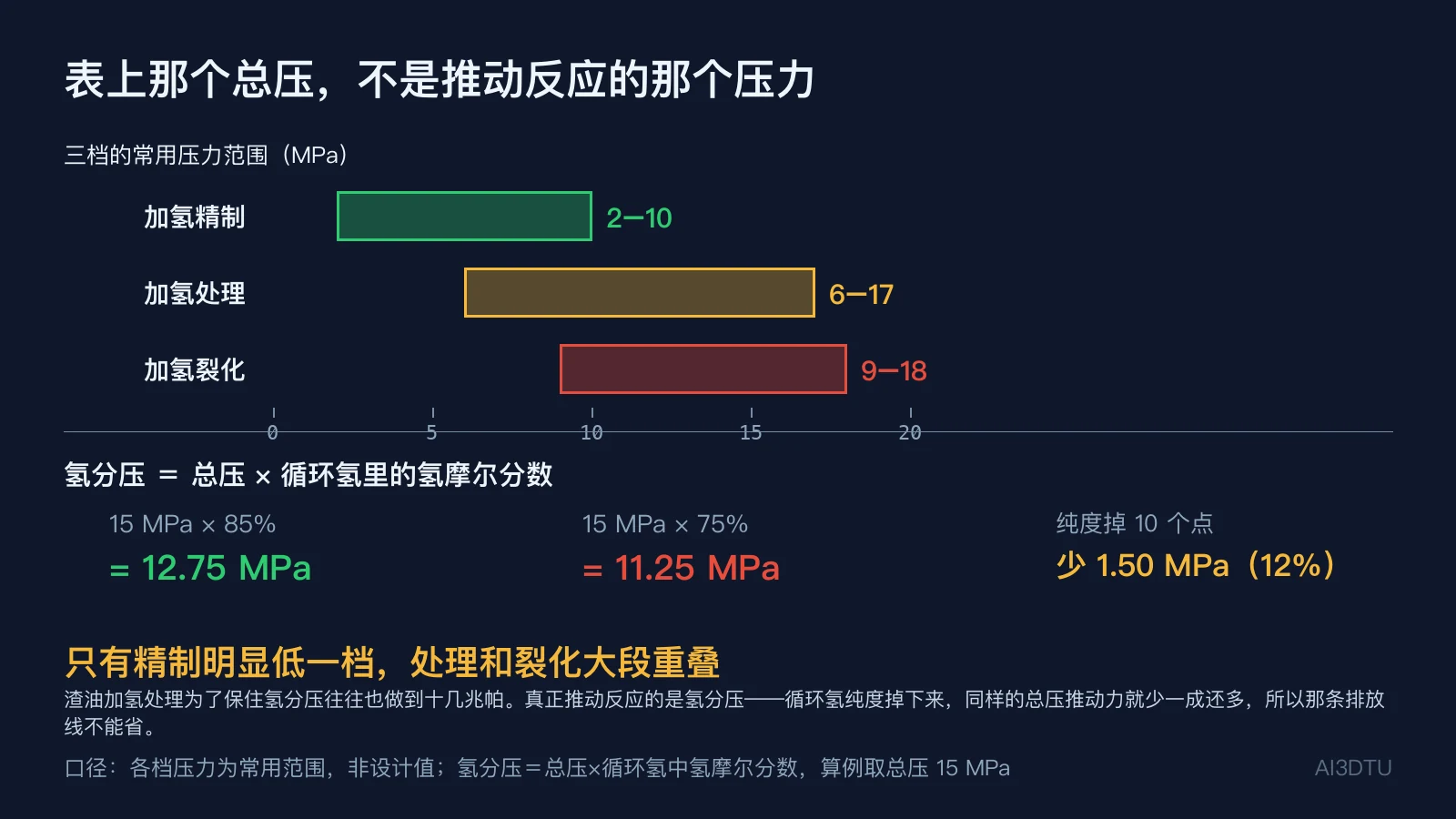

三档的常用压力：加氢精制 2–10 MPa、加氢处理 6–17 MPa、加氢裂化 9–18 MPa。⚠️ 这不是一道整齐的阶梯——只有精制明显低一档，处理和裂化大段重叠：渣油加氢处理为了保住氢分压、控制脱金属脱硫速率和催化剂寿命，往往也做到十几兆帕。

但真正推动反应的不是这个总压，是氢分压：氢分压 ＝ 总压 × 循环氢里的氢摩尔分数。

举例：总压 15 MPa、循环氢纯度 85%，氢分压是 12.75 MPa；纯度掉到 75%，氢分压只剩 11.25 MPa——同样的总压，推动力少了 1.5 MPa，接近一成二。

循环氢纯度为什么会掉？因为反应生成的轻烃会在循环回路里越攒越多。所以循环氢系统必须留一个排放口。

但排放不是没有代价的：放掉的那部分气里含大量没反应的高纯氢。排多少、什么时候排，是在"氢分压够不够"和"氢损失多少"之间找平衡。

氢油比和空速：两个天天挂嘴边的参数

操作参数一共四个：温度、压力、氢油比、空速。

氢油比 ＝ 循环氢标况体积流量 ÷ 原料油体积流量，精制类常见 150–500 : 1。拿 300:1 和前面的化学耗氢比一比：一立方米柴油化学上只吃掉 58–77 Nm³ 氢，却要有 300 Nm³ 氢陪着它走一遍反应器——循环的氢是消耗掉的四到五倍。这四五倍不是浪费，正是撑氢分压、带走热量、供冷氢这三件事。

空速（体积空速 LHSV）＝ 原料油体积流量 ÷ 催化剂装填体积，单位 h⁻¹，常见 0.5–2.0。它反过来就是物料在催化剂里待多久。

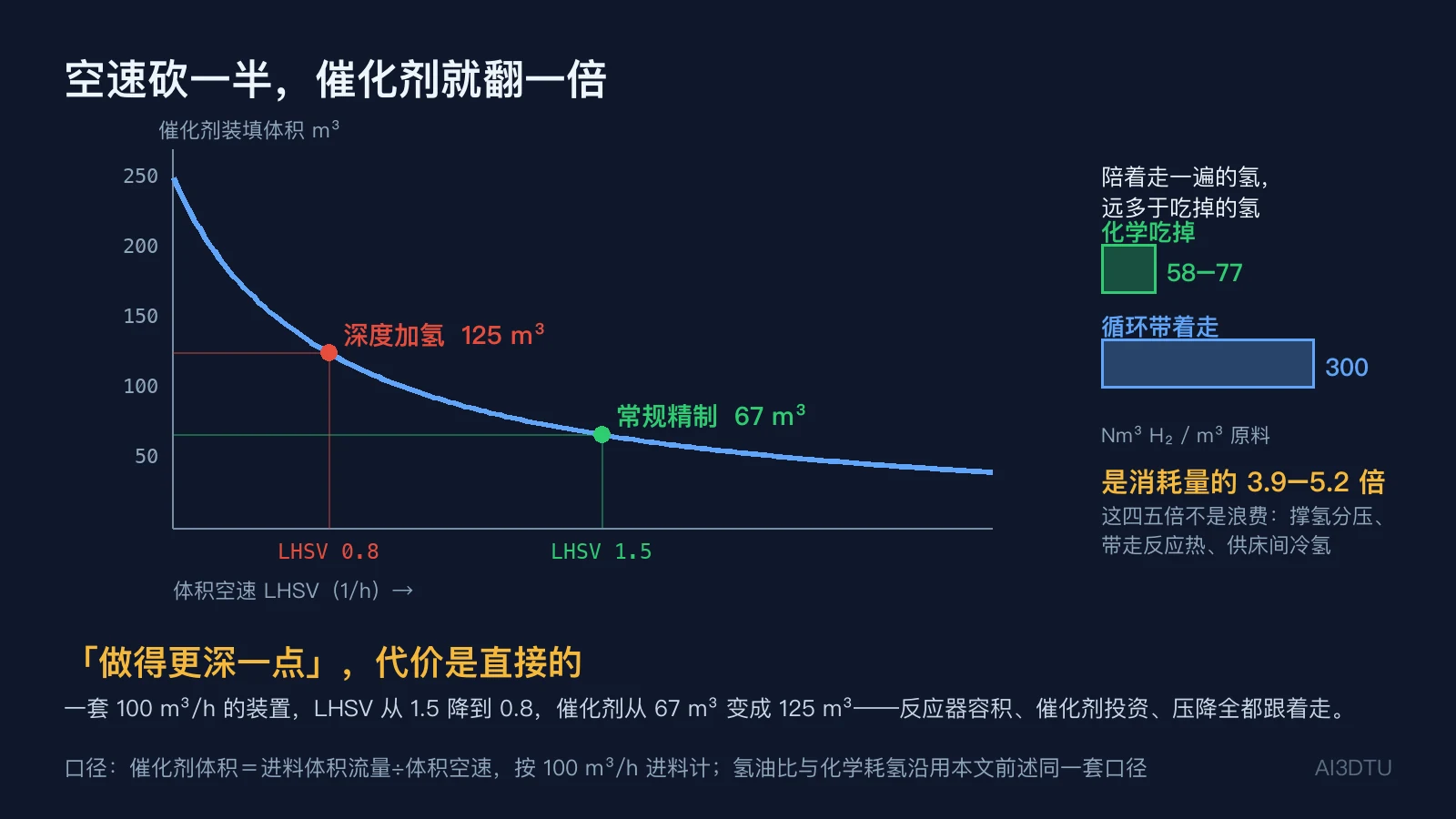

空速直接决定装多少催化剂。按一套 100 m³/h 的装置算：LHSV = 1.5 h⁻¹ 需要催化剂 66.7 m³（按堆密度 0.75 t/m³ 约 50 吨）；加氢深度要求提高、LHSV 降到 0.8 h⁻¹，催化剂就要 125 m³，接近两倍。

所以"把加氢做深一点"在设备上的代价很直白：空速砍一半，催化剂装填量和反应器容积就翻一倍。再叠加放热大导致床层增多，反应器为什么越做越大就清楚了。

循环氢干三件事

很多人以为循环氢就是"省氢"，其实它同时干三件事：维持氢分压（反应需要的氢远多于化学消耗掉的）、带走热量（大流量气体穿过床层本身就是移热载体）、提供冷氢（床间注入的冷氢就从循环回路上取）。

循环气回到压缩机之前要先脱掉硫化氢，靠的是胺洗；富胺液再送去再生，把硫化氢赶出来送硫磺回收。

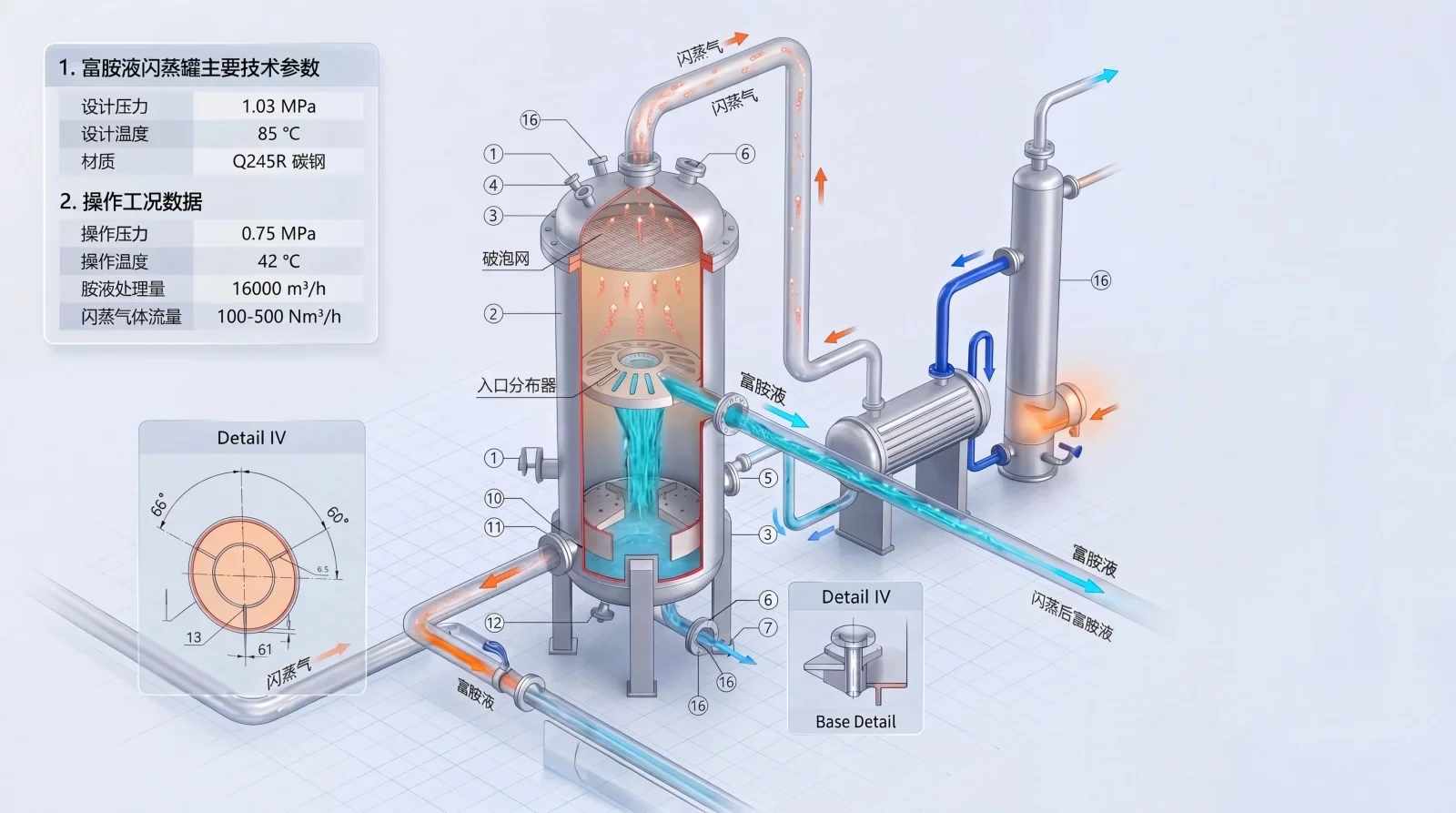

下面这台是通用的胺液系统设备（富胺液闪蒸罐，可以看到破泡网和入口分布器）。它不是加氢装置专属的，但加氢装置的循环氢脱硫就是这么一套东西——脱下来的硫最终变成硫磺，不是凭空消失了。

裂化为什么要把尾油送回去

加氢裂化的单程转化率通常只有 40–70%，常引用的典型值是 60% 上下。没转化的那部分叫尾油。

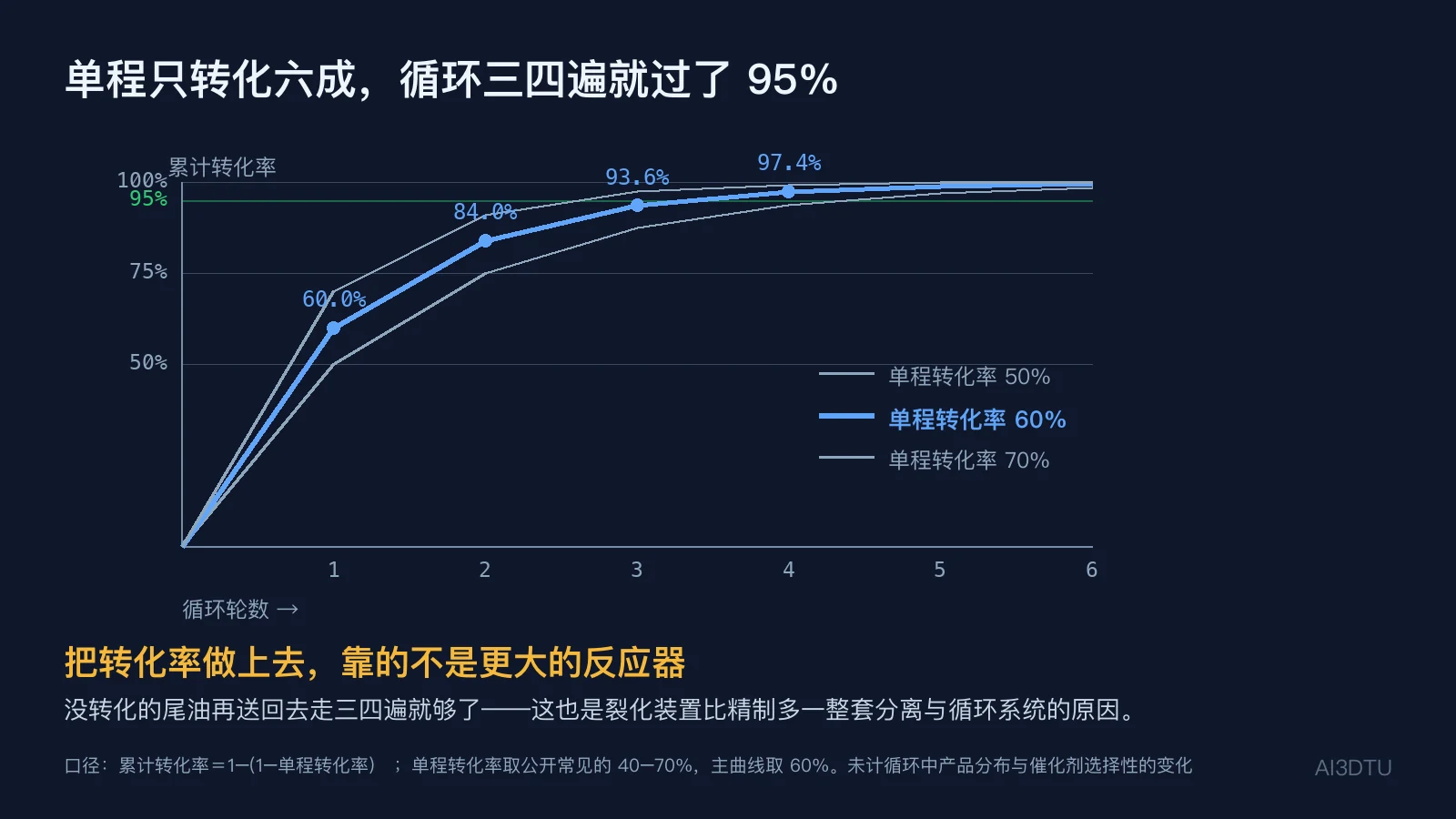

把尾油分离出来送回反应器再走一遍，累计转化率就是 1 −(1−单程转化率)ⁿ。按单程 60% 算：一遍 60%、两遍 84%、三遍 93.6%、四遍 97.4%、五遍 99.0%。

循环三到四遍就越过 95% 了。所以"提高转化率"靠的不是把反应器做得更大或把温度提得更高，而是把没转化的再送回去。这也解释了裂化装置为什么比精制装置多一整套分离与循环系统。

注意：循环比和单程转化率是两个不同的参数。循环比是循环流量比新鲜进料流量（常见 0.25:1 到 5:1），单程转化率是化学上的转化程度，上面算的是后者。

三档的反应器长得不一样

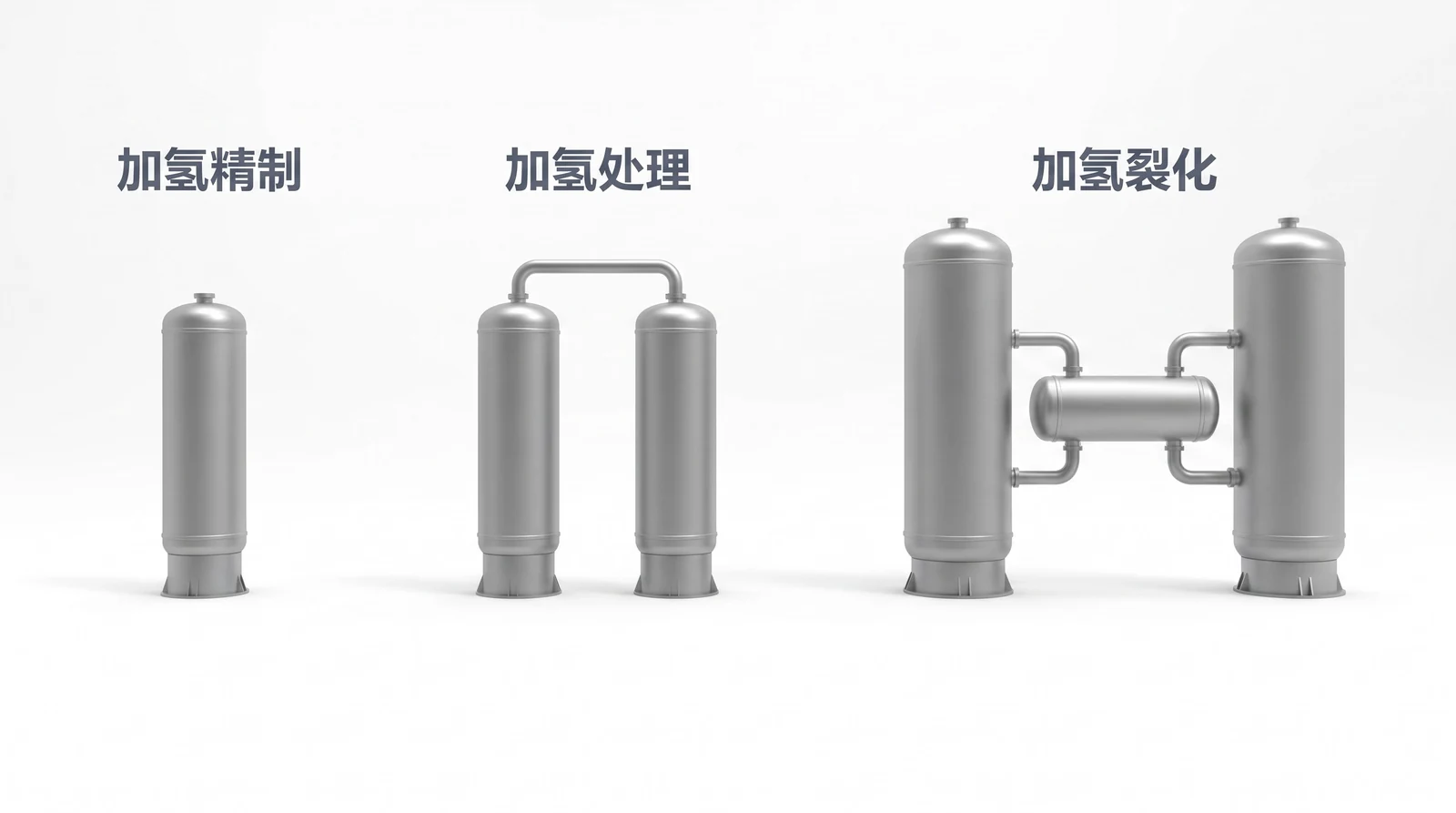

精制通常一台反应器、一两个床层；处理多台反应器串联，一路把渣油改质下去；裂化常做成两段——前面一段先精制把硫氮脱掉，后面一段才裂化，中间夹一次分离。

为什么裂化前面要先精制？因为裂化催化剂对氮特别敏感，碱性氮化物会把它的酸性中心占住。所以那一段精制不是可选项，是裂化能不能干活的前提。

高压侧的材质是被氢和硫化氢逼出来的

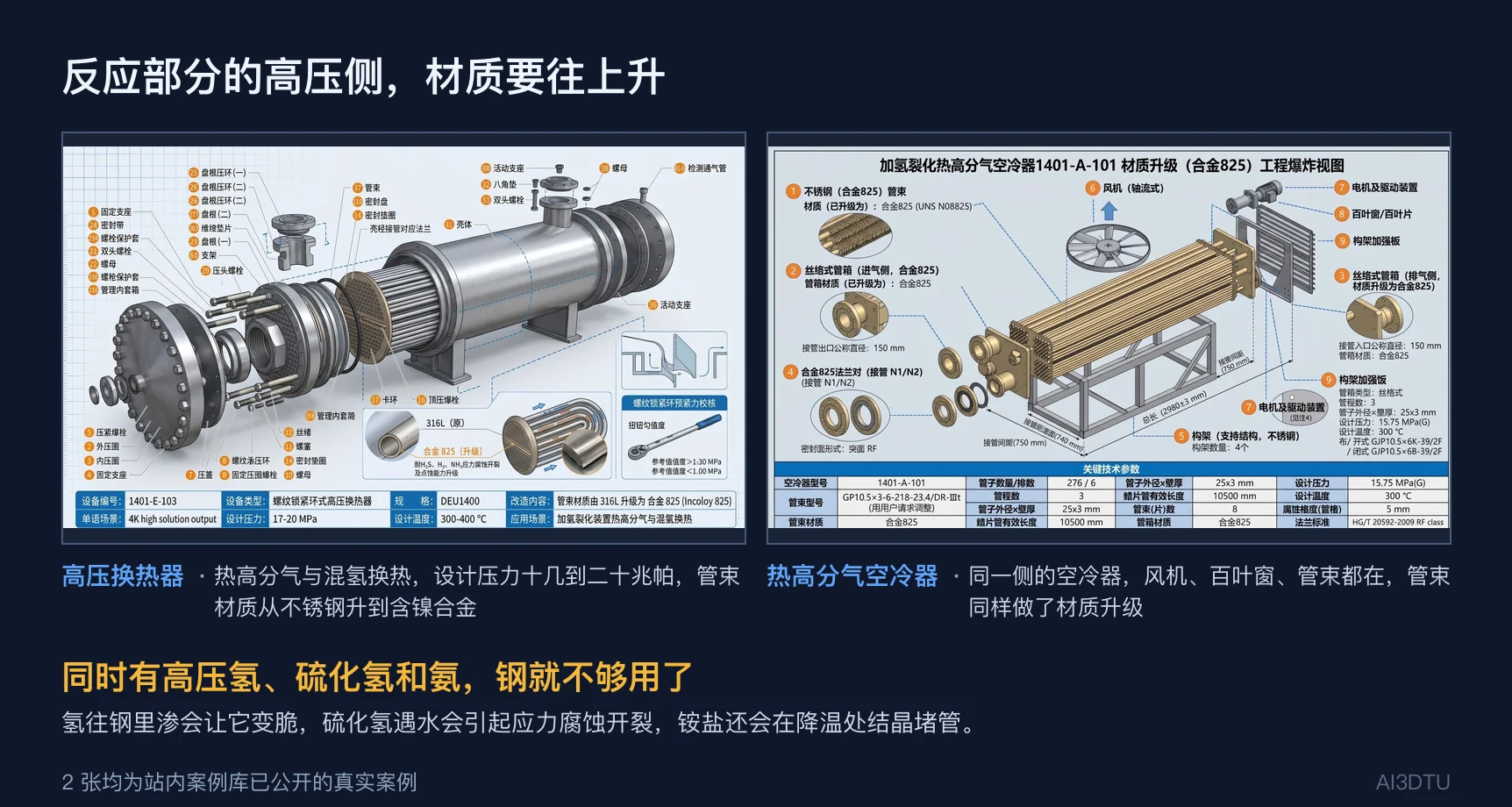

加氢裂化装置反应部分的高压设备——热高分气与混氢的换热器、热高分气空冷器——图上标注了设计压力十几到二十兆帕、设计温度三四百度这个量级，管束材质从不锈钢升级到了含镍合金。

为什么要升级？因为这一侧同时存在三样东西：高压氢、硫化氢、以及反应生成的氨。高压高温氢会往钢里渗，长期作用下让钢变脆；硫化氢在有水的地方会引起应力腐蚀开裂；铵盐会在温度降下来的部位结晶，堵管子还引起垢下腐蚀，所以这一段要注水冲洗。

图上烤着的具体参数是效果图上的标注，看量级就行，不要当成核过的工程数据引用。

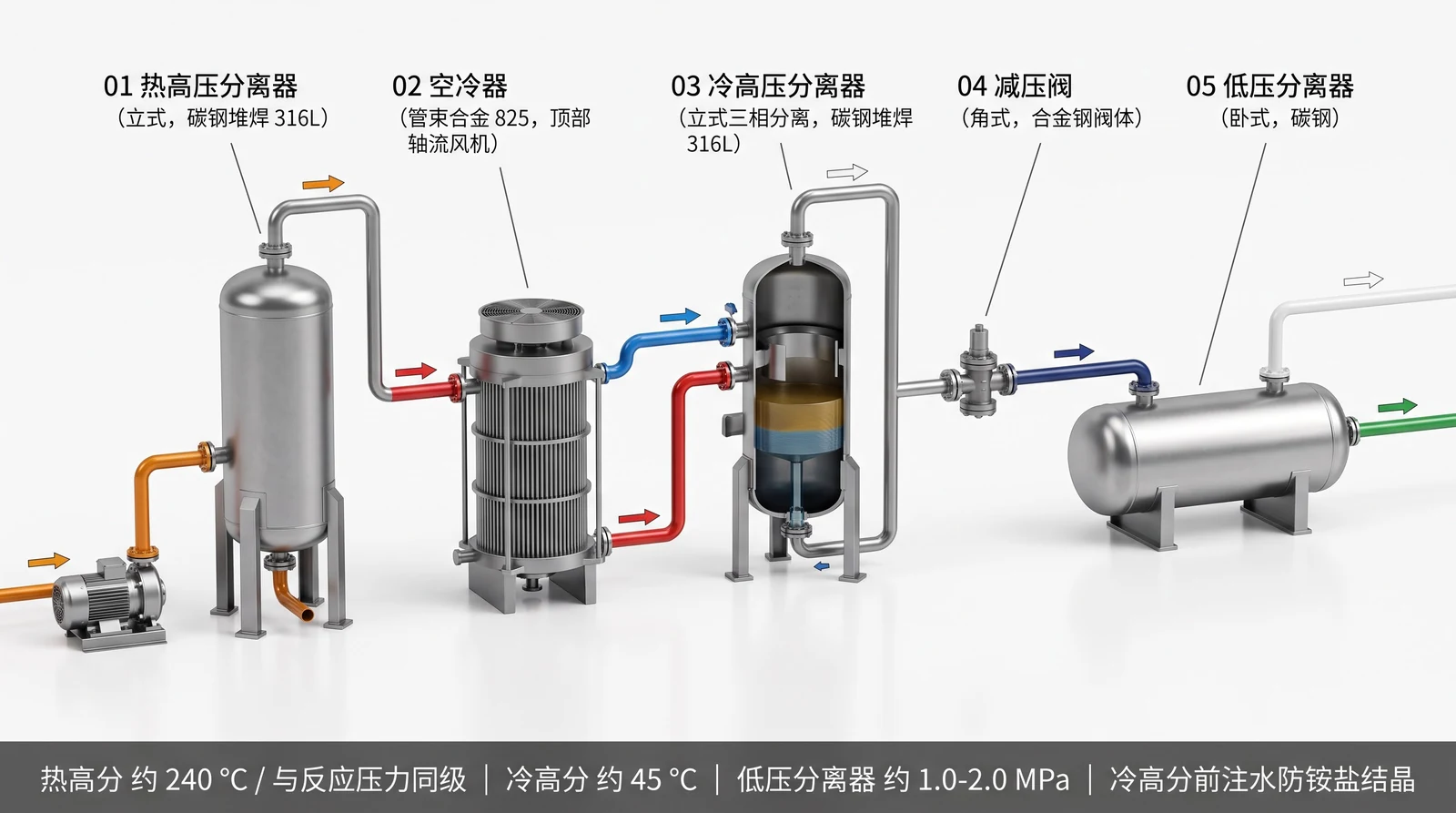

高压分离器：把氢和油分开的那一台

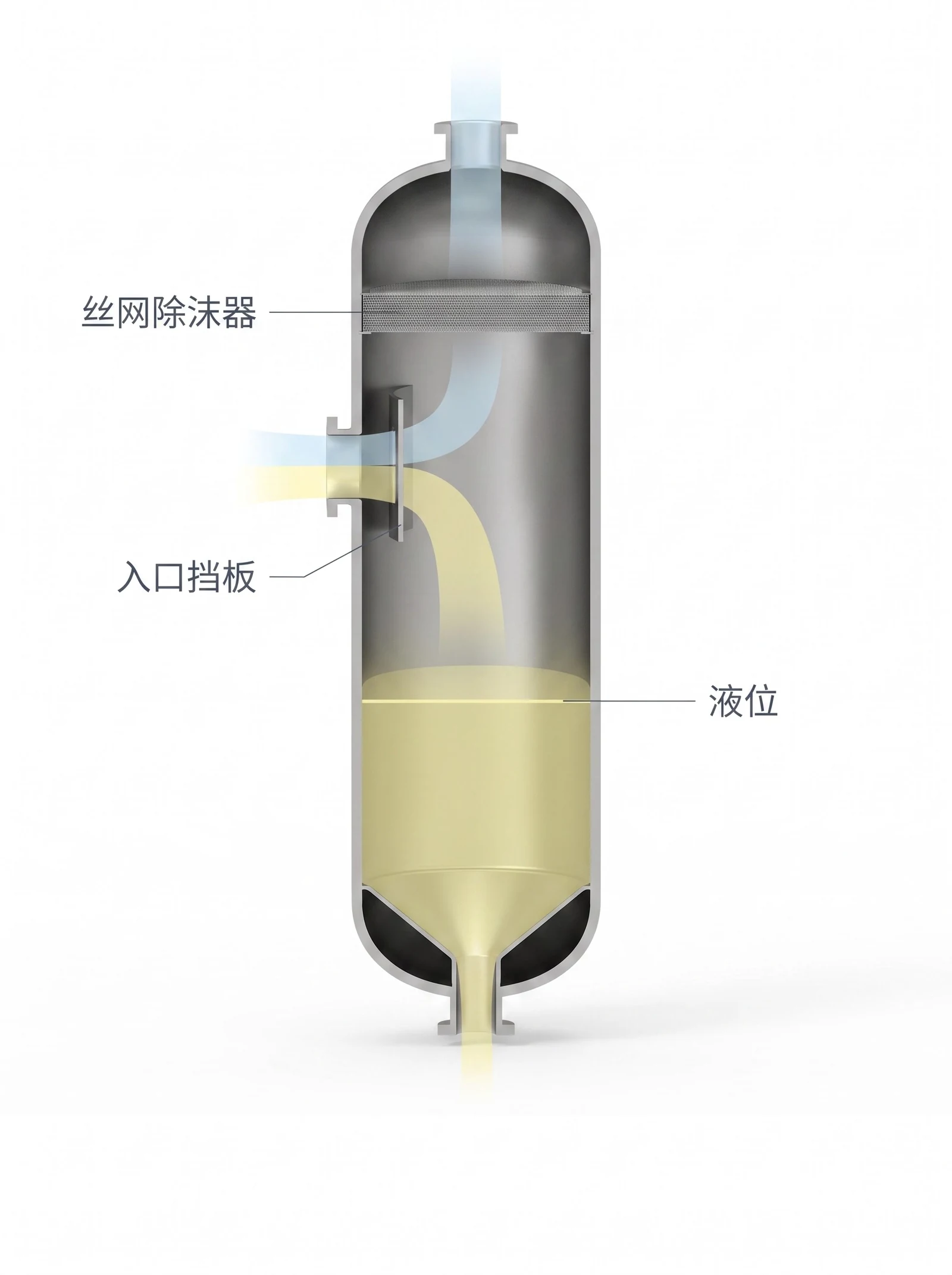

反应产物先进高压分离器。物料从侧面进来撞上入口挡板，大液滴被甩下去；气相往上穿过丝网除沫器，把夹带的细液滴拦住；液相积在下部，靠液位控制放到低压侧。

丝网除沫器是关键——带液的气进了循环氢压缩机是要出事的。

分离与汽提：氢和硫最后去了哪

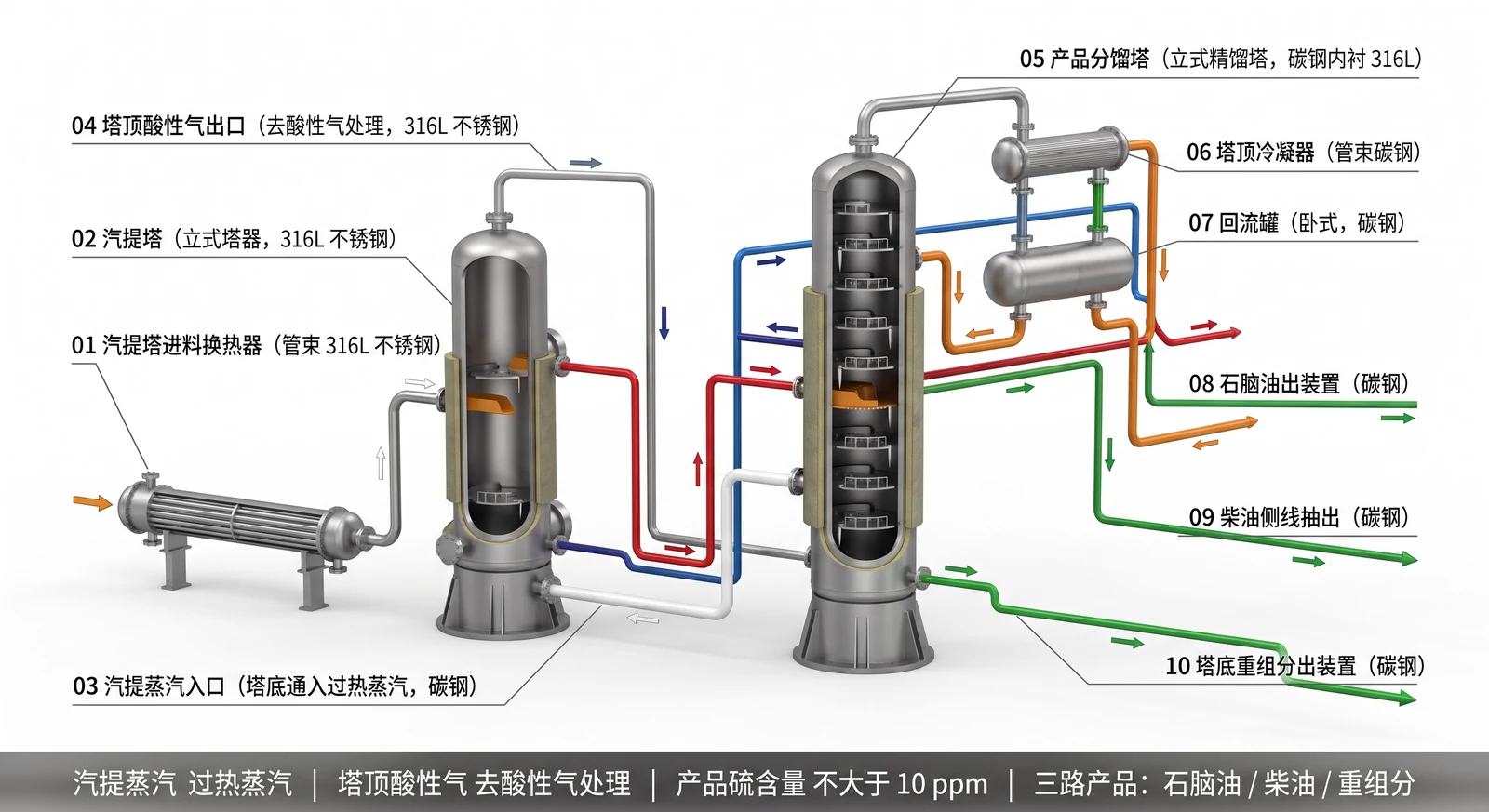

反应完的物料要分三步拆开。高压分离：先在高压下把气液分开，气相（主要是氢）送去脱硫后循环回来。低压分离：降压再分一次，把溶解的轻组分放出来。汽提：用蒸汽或重沸把硫化氢、氨和轻烃从油里赶干净，塔顶出气、塔底出精制油。

高压分离器是这一步的主角：物料从侧面进来先撞上挡板把液滴甩出去，气相往上穿过丝网除沫器再走，液相落到下面靠液位控制放出去。丝网除沫器是关键——带液的气进了压缩机是要出事的。

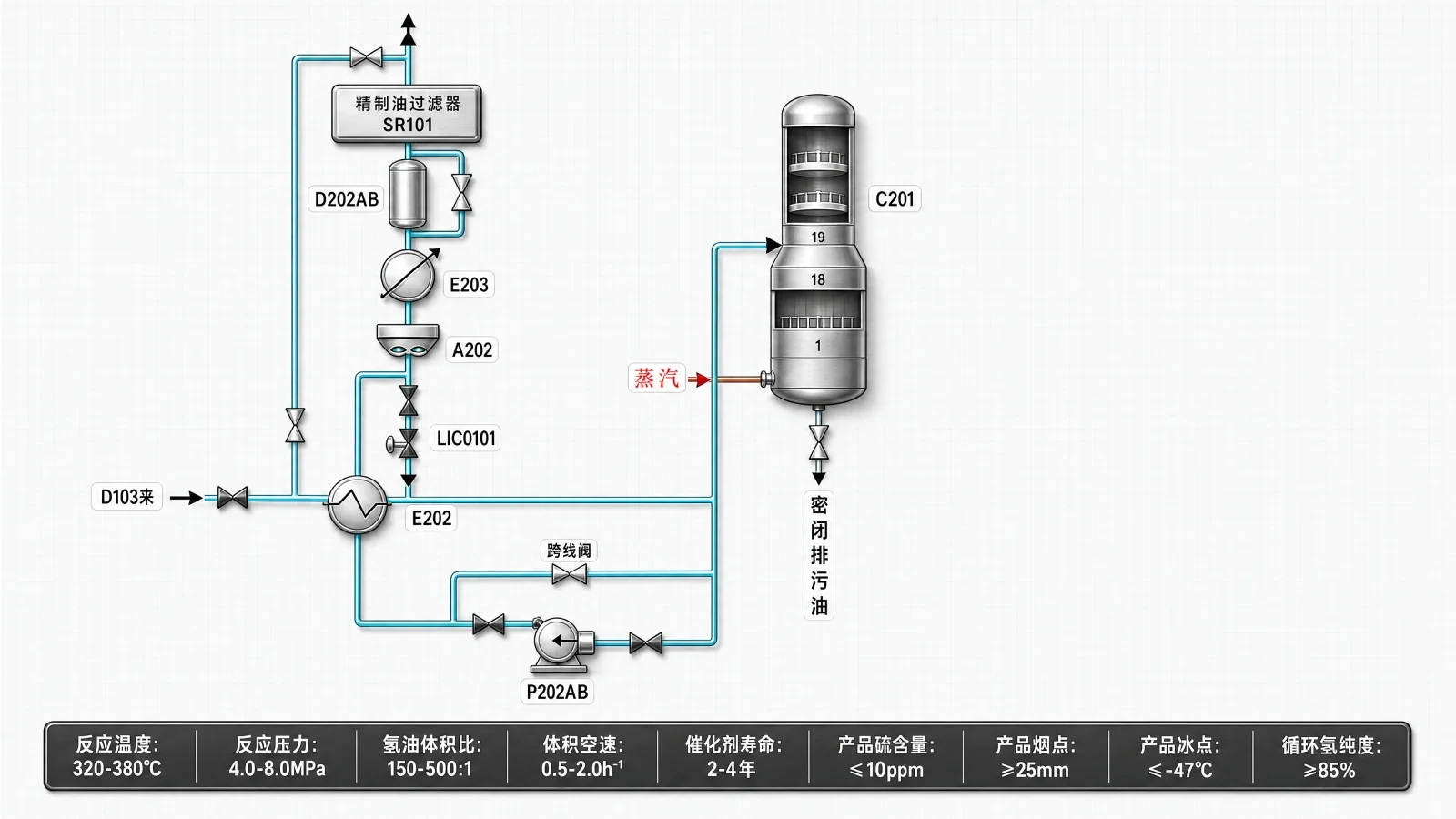

下面这张图是某加氢装置分离汽提部分的流程，能看到汽提塔、反应产物换热器、精制油过滤器和密闭排污线。

加氢装置有一多半的设备其实不在"反应"这一侧，而在"把东西分开再送回去"这一侧。

新氢从哪来

循环氢只能补充不能凭空产生，被消耗掉的那部分要靠新氢补进来。新氢通常有两个来源：制氢装置（天然气或轻烃水蒸气重整，再变换、提纯，纯度高）和催化重整副产氢（重整装置在把链状烃变成芳烃的过程中会放出氢，是炼厂里"顺带"来的）。

新氢从压缩机入口进入循环回路。所以一套加氢装置的边界不止它自己：上游要有稳定的氢源，下游要有硫磺回收接住脱下来的硫化氢。

同一套逻辑，落到不同原料上

三档的划分是按"断不断碳链"，但落到具体装置上，还要看原料有多重。

汽油、煤油：杂质少、分子轻，一段精制，压力低、床层少。柴油：硫氮含量高、要做到超低硫，精制，压力和床层数都往上走。蜡油：分子大、目标是变轻，裂化，常做两段。渣油：金属和沥青质高、催化剂容易死，处理为主，多台反应器串联，保护剂用量大。

渣油加氢和煤焦油加氢不是一回事。前者是石油炼制里的重油改质，后者是煤化工，原料体系和催化剂完全不同。

为什么超低硫这么难

柴油的硫含量限值一路收紧到 10 ppm。按进料硫 1.0 wt%（10000 ppm）算，这意味着要脱掉 99.9%。

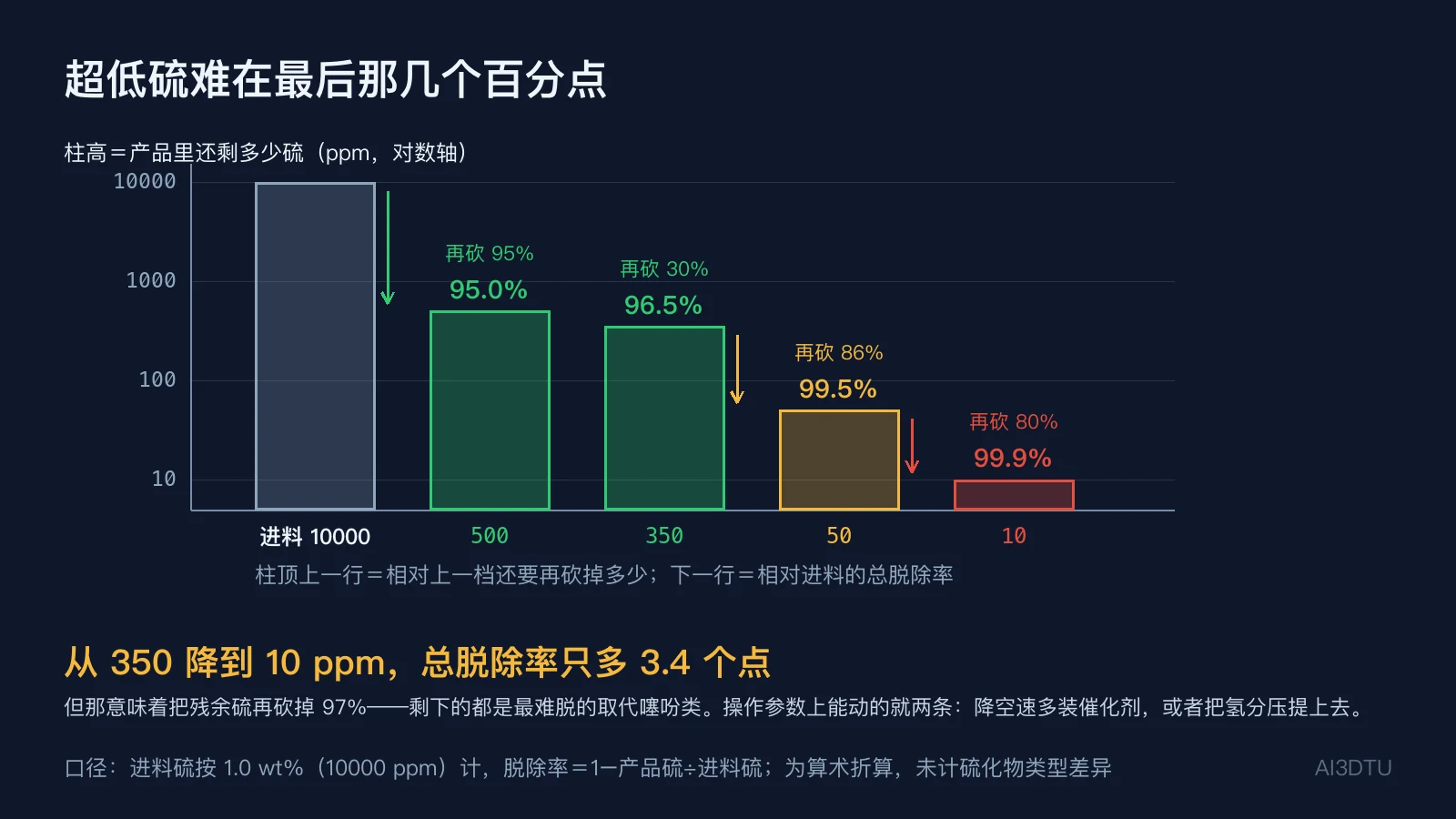

这条曲线的形状很有意思：脱到 500 ppm 总脱除率 95.0%，脱到 350 ppm 是 96.5%，脱到 50 ppm 是 99.5%，脱到 10 ppm 是 99.9%。从 350 降到 10，总脱除率只多了 3.4 个百分点——但换个说法，那是把已经很少的残余硫再砍掉 97%。

为什么最后这一段特别难？因为容易脱的早就脱完了，剩下的都是带取代基的噻吩类，侧链把硫原子挡住，催化剂够不着。

对付它们，操作参数上能动的就两条：把空速降下来让物料多待一会儿（代价是催化剂装填量翻倍），或者把氢分压提上去加大推动力（代价是整台设备的压力等级）。还有第三条但不在操作参数这个维度里——换更高活性的催化剂体系，很多炼厂做超低硫升级时并没有真去砍空速或顶压力等级，换了代次更高的催化剂就达标了。超低硫柴油装置那么贵，钱就花在这最后 3.4 个百分点上。

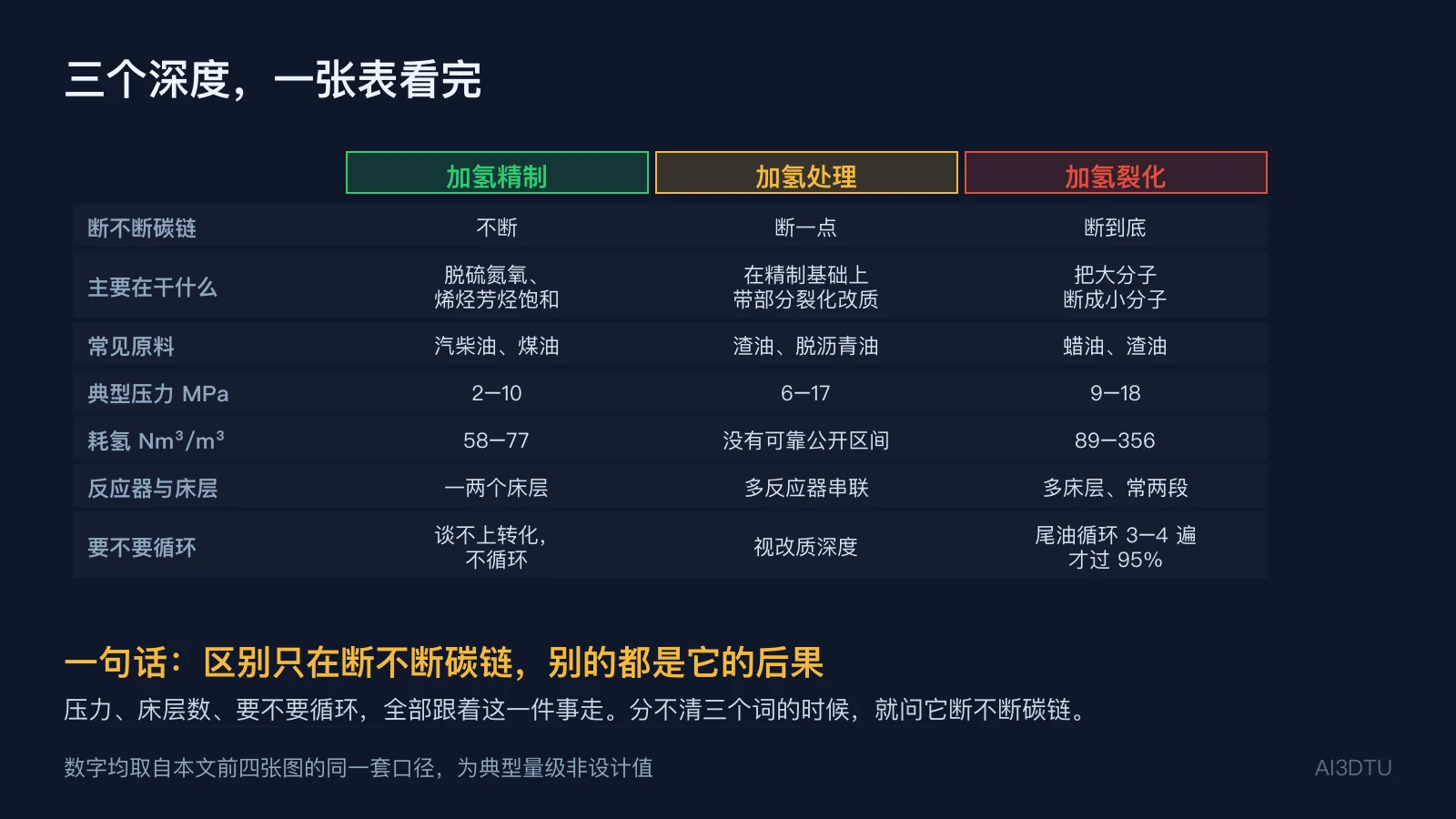

三个深度，一张表看完

把前面算出来的数摆到一起：

加氢精制——不断碳链，脱硫氮氧、烯烃芳烃饱和；常见原料汽柴油煤油；压力 2–10 MPa；耗氢 58–77 Nm³/m³；一两个床层；谈不上转化，不循环。

加氢处理——断一点，在精制基础上带部分裂化改质；常见原料渣油、脱沥青油；压力 6–17 MPa（与裂化大段重叠）；耗氢没有可靠公开区间；多反应器串联；是否循环视改质深度。

加氢裂化——断到底，把大分子断成小分子；常见原料蜡油、渣油；压力 9–18 MPa；耗氢 89–356 Nm³/m³；多床层常两段；尾油循环 3–4 遍才过 95%。

一句话：区别只在断不断碳链，别的都是它的后果。分不清三个词的时候，就问它断不断碳链。

看一张加氢装置的图，先看哪几处

一、反应器有几台、每台几个床层——这直接告诉你反应深度。

二、床层之间有没有冷氢管——没有的话，要么是浅度精制，要么就是画漏了。

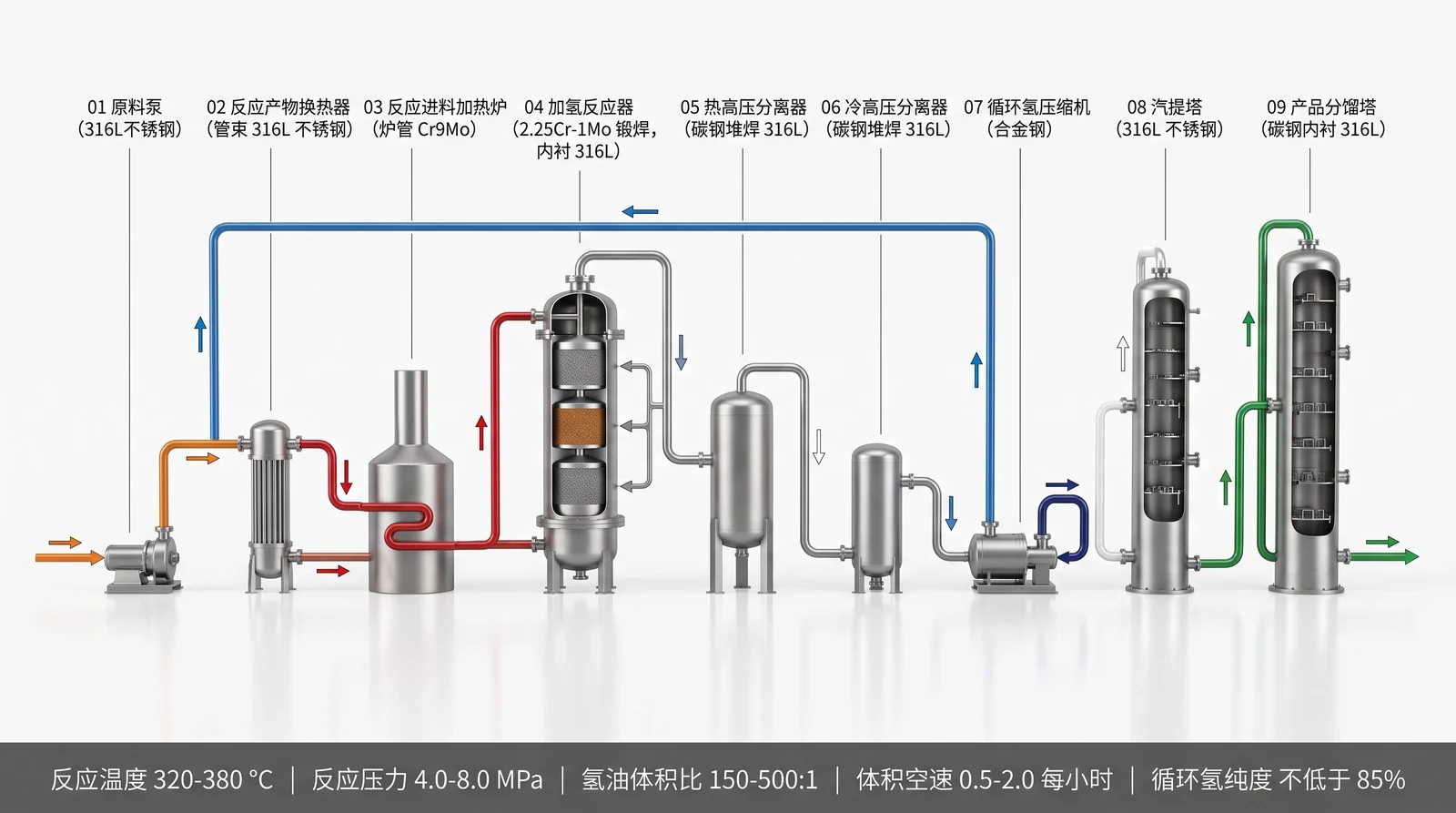

三、循环氢回路是不是闭环——反应器出来→高分→脱硫→压缩机→回反应器，这个圈必须闭上。

四、有没有排放口——维持纯度的那条线，画图最容易漏。

五、新氢从哪来——制氢装置或重整副产氢，接在压缩机入口。

六、高压侧和低压侧分没分清——高分和低分之间那个减压阀是分界线。

最容易讲错的几处

一、把"加氢处理"和"加氢精制"当同义词交替使用。处理是含部分裂化的更宽概念，多用于渣油改质。

二、说"裂化反应更剧烈所以放热更多"。裂化反应本身吸热，净放热大是因为耗氢多。

三、把循环比当转化率。两个参数定义不同，不能互相换算。

四、以为压力越高越好。压力是被反应深度逼上去的，真正起作用的是氢分压。

五、把循环气排放说得没有代价。放掉的是高纯氢。

六、把渣油加氢和煤焦油加氢混为一谈。前者是石油炼制，后者是煤化工，两套体系。
