精馏和蒸馏，差的是「重复多少遍」

把一锅混合液加热，让它部分汽化，再把蒸汽冷凝下来——这叫简单蒸馏。它确实能分离，因为易挥发组分在气相里的浓度总比在液相里高。问题是一次只能提高这么多。

拿苯-甲苯举例，相对挥发度约 2.4。原料含苯 50%，做一次部分汽化，得到的蒸汽里苯只有 70.6%。想要 95% 的苯，一次汽化永远做不到。

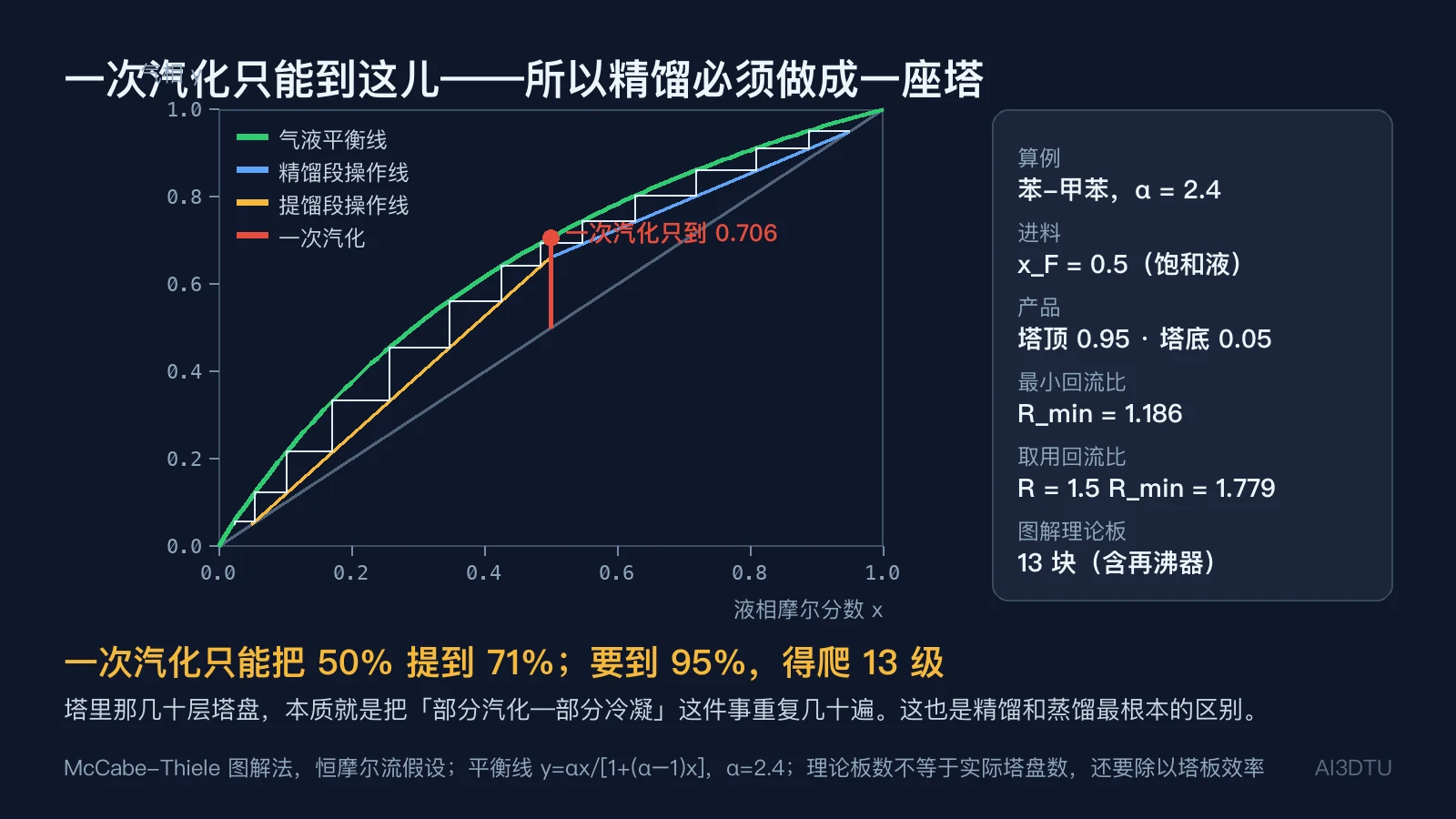

精馏的做法是把这件事重复几十遍：让蒸汽往上走、液体往下流，两股在每一层塔盘上接触一次，就完成一次「部分汽化—部分冷凝」。爬到塔顶，浓度就上去了。下面这张图是教科书里的 McCabe-Thiele 图解，每一级台阶就是一层理论板——从 50% 爬到 95%，要 13 级。

所以精馏塔为什么那么高、里面为什么要装几十层塔盘，答案就在这张图里：它不是一台设备，是几十次分离串在一起。

一座精馏塔由哪几部分组成

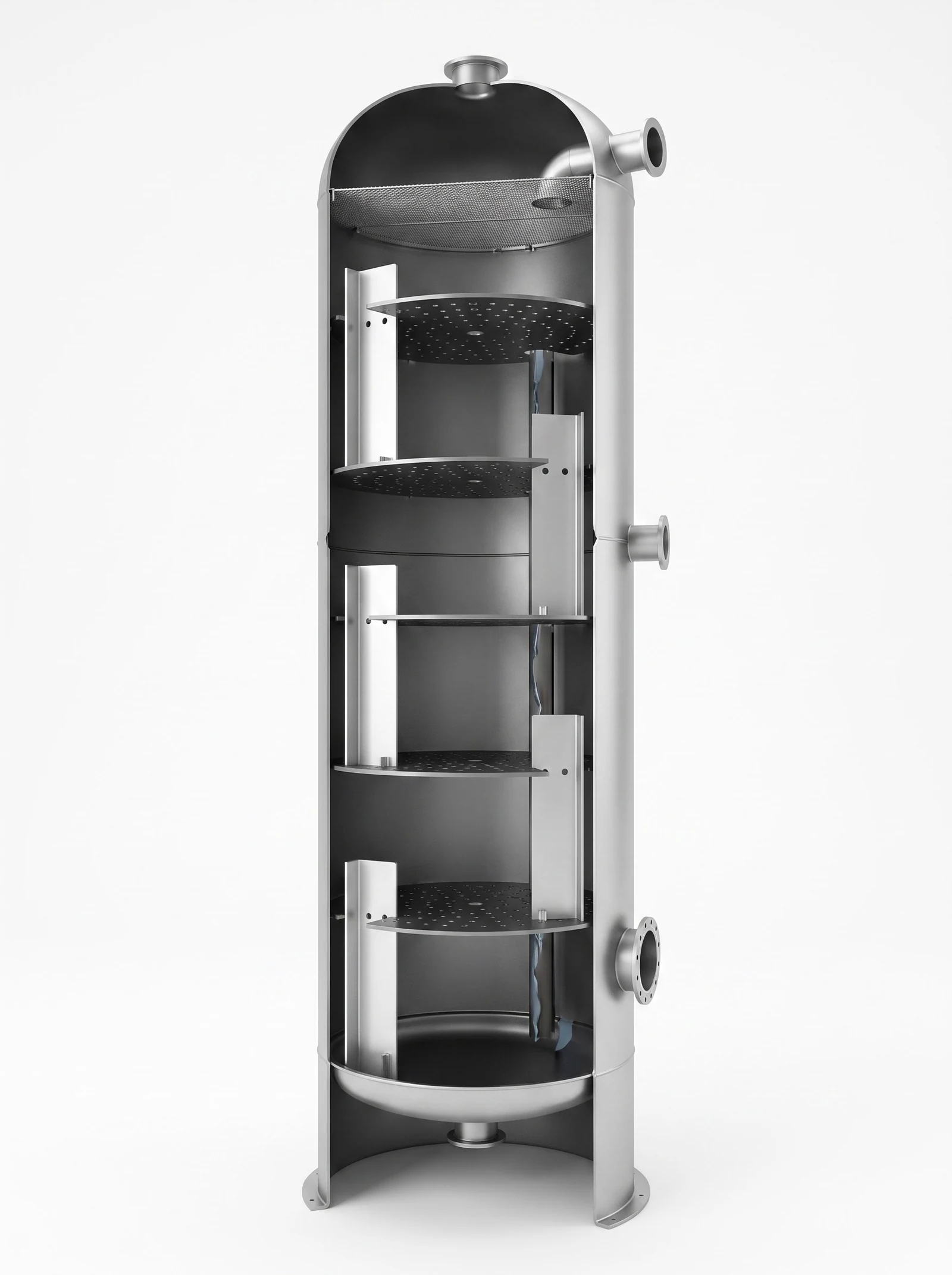

把塔剖开看，结构其实很简单——复杂的是里面重复了几十遍的那套东西。

塔体是一个立式圆筒，上下各一个封头，坐在裙座上，外壁沿高度开若干人孔供检修和装填内件。塔盘是一层层水平的圆板，平铺横跨整个塔截面，板面上开孔让蒸汽往上穿。

降液管是每层塔盘一侧那块竖直挡板，从这层板面向下伸到下一层板面上方一小段处停住。液体沿塔盘横向流过，从这条通道落到下一层，而且相邻两层左右交替——这样液体在每层上都要横穿整个塔径，接触才充分。这块挡板不能贴到底，底下要留一道液封，否则蒸汽会从降液管窜上去，短路。

进料口在塔的中部。进料口以上叫精馏段，负责把易挥发组分往上提纯；进料口以下叫提馏段，负责把易挥发组分从塔底液里赶干净。塔顶封头下面通常还有一层丝网除沫器，拦住被蒸汽带走的液滴。

塔顶塔底那两台换热器，才是精馏的动力

光有塔不行。塔底得有再沸器把液体烧开，产生持续向上的蒸汽；塔顶得有冷凝器把蒸汽冷下来，其中一部分作为回流打回塔顶。没有这两台，气液两相就流动不起来，塔里什么也不会发生。

回流是精馏的核心。它的作用不是「浪费产品」，而是在塔顶提供向下流动的液相——没有液相，上升的蒸汽就没有接触对象，塔盘也就失去了意义。这也是为什么回流量一变，全塔的分离效果立刻跟着变。

工程上常说的三大平衡，指的就是这套系统必须同时守住的三件事：物料平衡（进多少、出多少，塔顶加塔底等于进料）、气液相平衡（每层塔盘上气液两相要接近平衡，这是分离的物理基础）、热量平衡（再沸器加进去的热和冷凝器取走的热要匹配）。三条里任何一条失衡，塔的操作都会漂移。

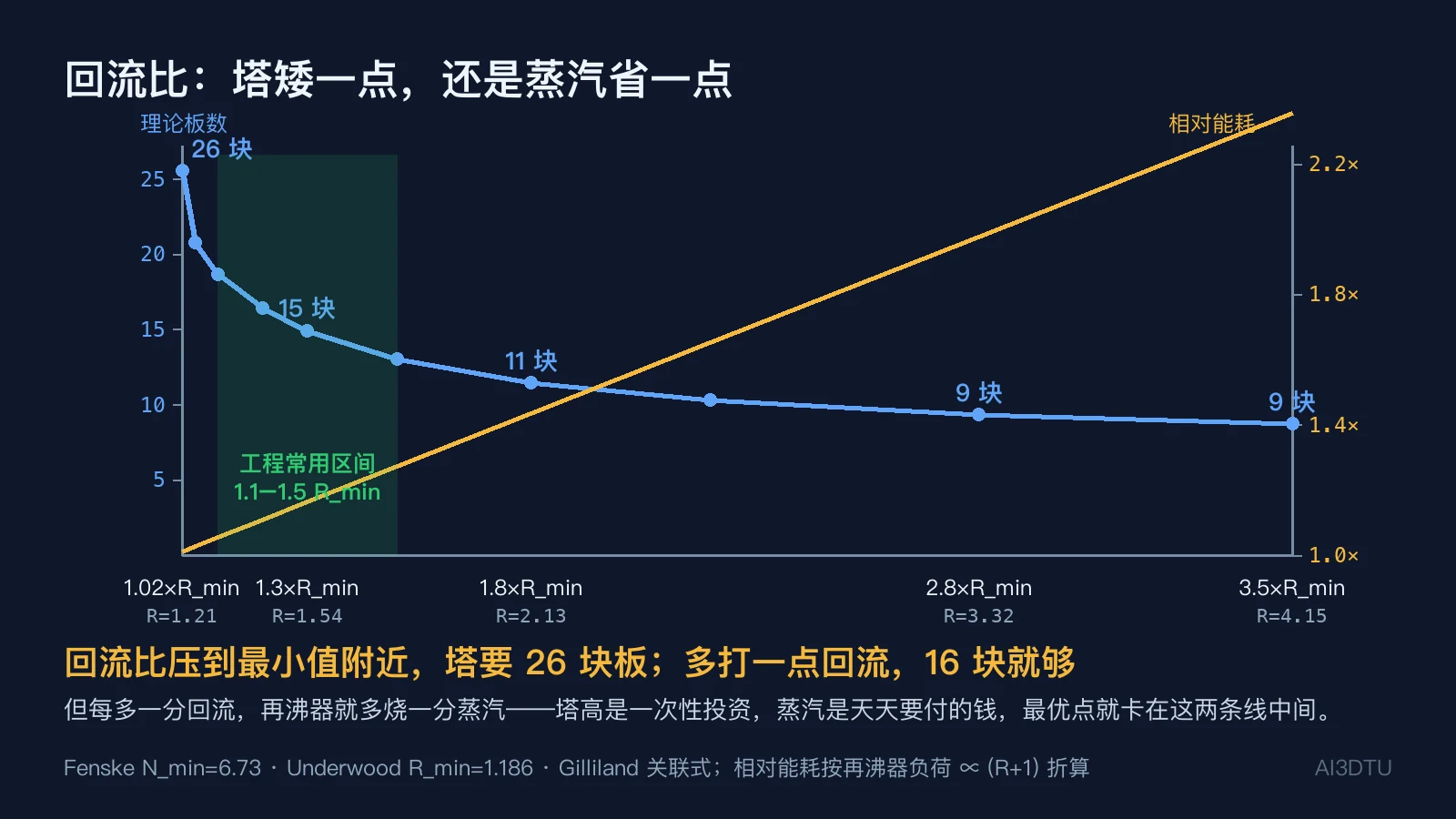

回流比：塔矮一点，还是蒸汽省一点

回流打得越多，分离越容易，需要的塔板就越少；但回流的液体要重新烧开，再沸器的负荷跟着涨。这是精馏最核心的一次取舍。

还是苯-甲苯那个算例。最小回流比 R_min = 1.186——低于这个值，理论上塔再高也分不到 95%。把回流比压到 1.02 倍最小值，需要 26 块理论板；提到 1.3 倍，只要 15 块；再往上，板数下降就很慢了，而蒸汽消耗还在线性上涨。

所以工程上常用的区间是 1.1–1.5 倍最小回流比。左边是塔太高、投资太大；右边是蒸汽白烧。塔高是一次性投资，蒸汽是天天要付的钱——最优点就卡在这两条曲线中间。

顺带说一句操作上的经验：回流比调大能救分离效果，但代价立刻体现在再沸器蒸汽量和塔压差上。如果发现要靠不断加大回流才能维持塔顶合格，那通常不是回流的问题，而是塔盘效率在下降或者进料变了。

相对挥发度差一点点，塔就高一大截

决定一座塔有多高的，除了回流比，更根本的是相对挥发度 α——两个组分挥发能力的比值。α 越接近 1，两者越难分开。

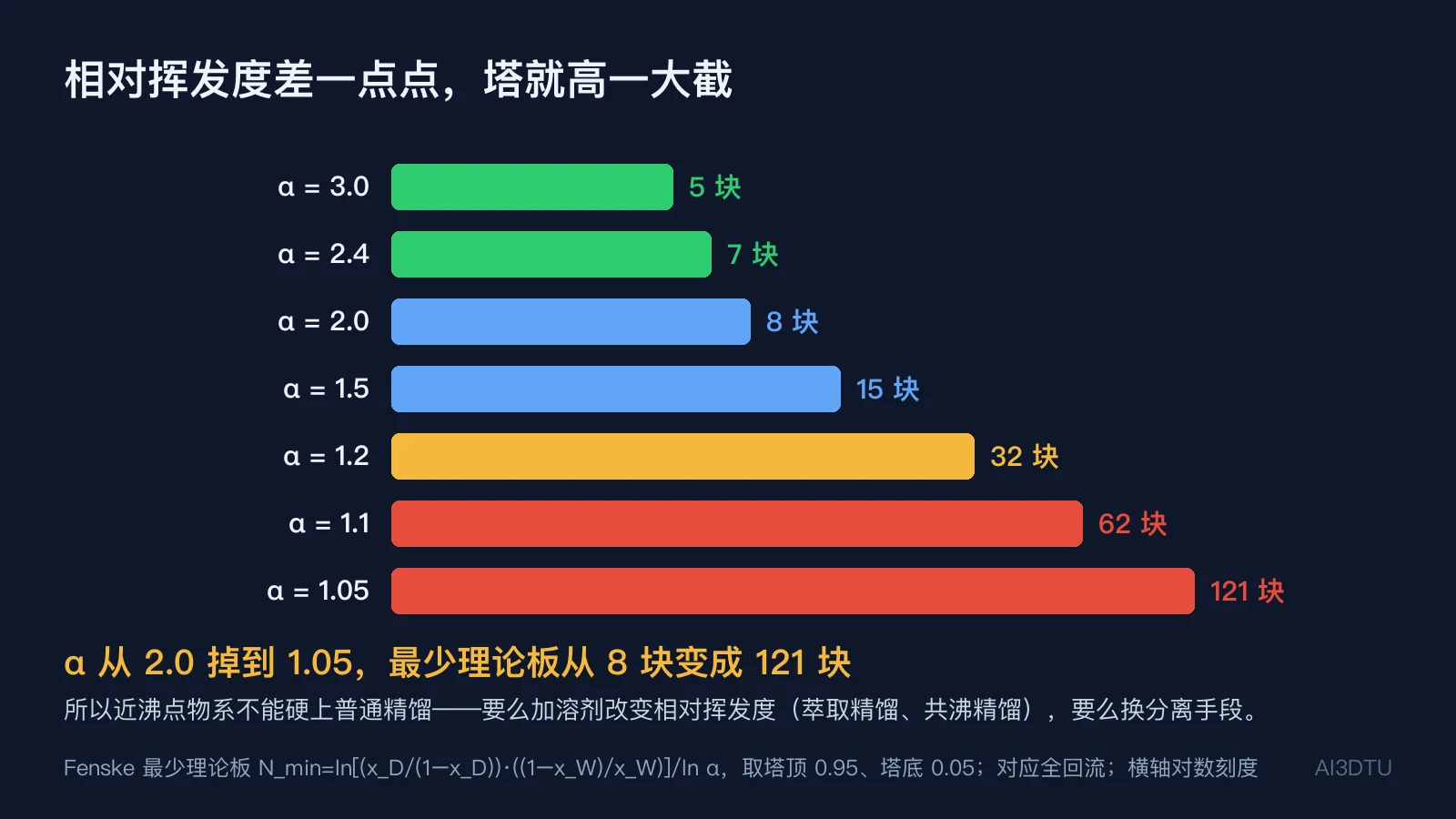

同样是把 5% 提到 95% 这个分离要求：α = 3 时最少 5 块理论板就够；α = 2 时要 8 块；α = 1.2 时暴涨到 32 块；α = 1.05 时要 121 块。板数是按 α 的对数倒数增长的，所以 α 从 2 掉到 1.05 看着只差一点，塔高却差了十几倍。

这条解释了很多工程选择：近沸点物系不能硬上普通精馏。要么加一种溶剂进去改变相对挥发度（萃取精馏、共沸精馏），要么换分离手段（膜分离、吸附、结晶）。硬上的结果是塔高到不合理、能耗不可接受。

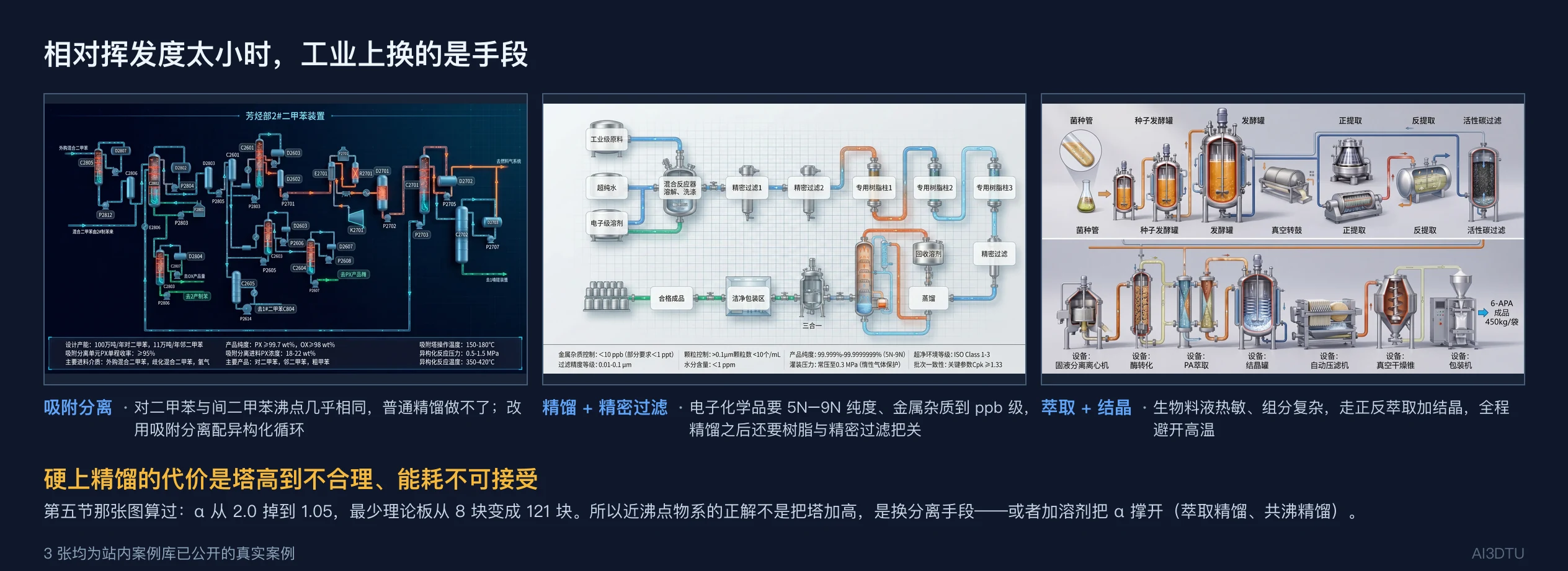

α 太小的时候，工业上换的是手段

上一节算过：α 从 2.0 掉到 1.05，最少理论板从 8 块变成 121 块。真到了这一步，正解不是把塔加高，是换分离手段，或者加溶剂把 α 撑开。

吸附分离是最典型的例子。对二甲苯和间二甲苯沸点几乎相同，普通精馏根本做不了，芳烃装置改用吸附分离配异构化循环——把不要的异构体转化回去再分一遍。精馏加精密过滤用在纯度要求极端的场合：电子化学品要做到 5N–9N、金属杂质到 ppb 级，精馏之后还要靠树脂和精密过滤把关。萃取加结晶用在热敏物料上：生物料液组分复杂又怕高温，走正反萃取加结晶，全程避开加热。

共同点是：它们都不是在精馏塔上想办法，而是绕开了「靠挥发度差分离」这条路。 判断一个分离任务能不能用精馏，第一步永远是先看 α。

塔盘：泡罩、筛板、浮阀

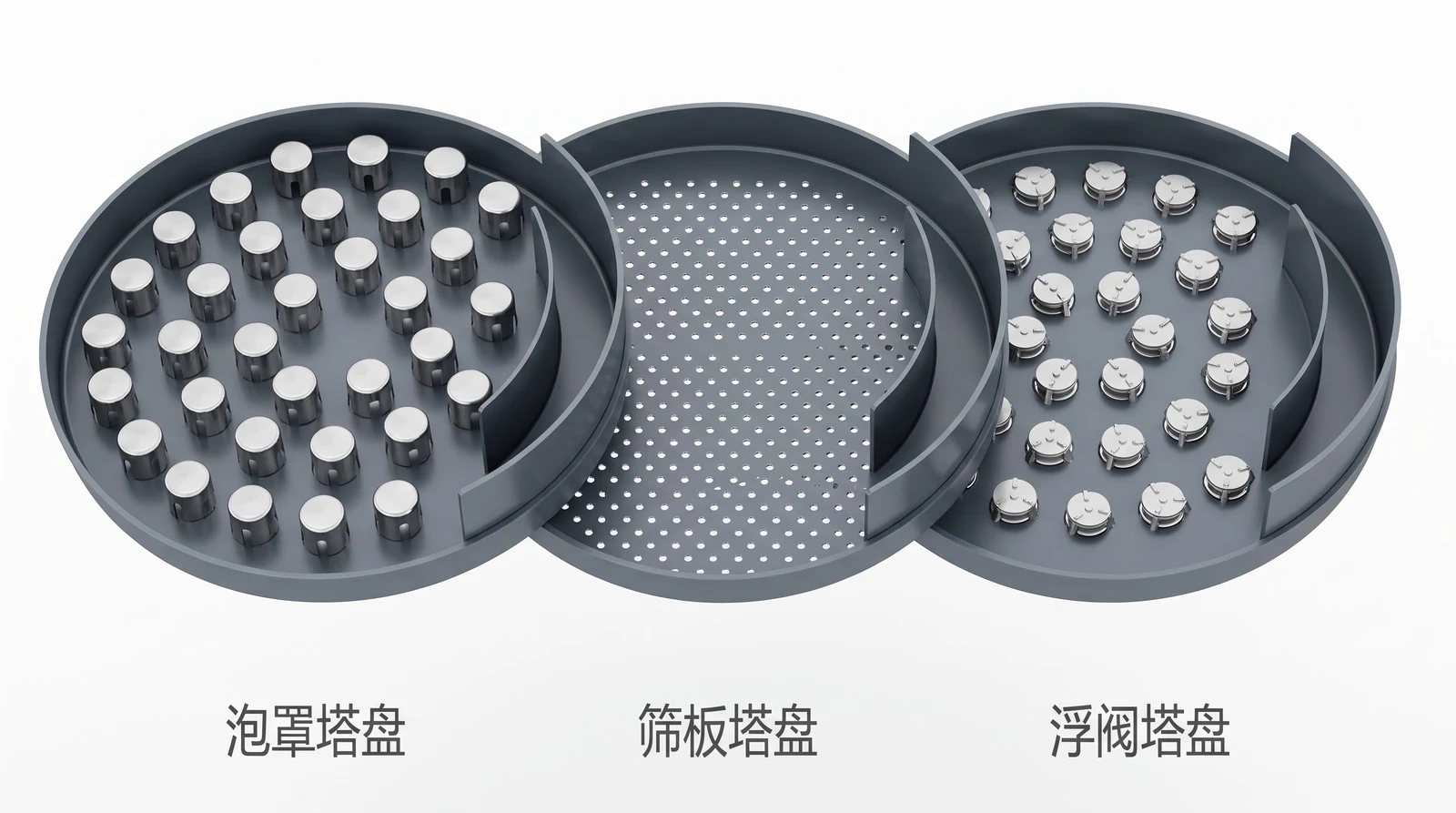

塔盘的活儿是让上升的蒸汽和横流的液体充分接触。三种最常见的型式，区别在于蒸汽怎么穿过盘面。

泡罩塔盘最老：每个孔上装一根短升气管，管外扣一顶带齿槽的泡罩，蒸汽从升气管上来，被泡罩折返后从齿缝横向吹进液层。优点是即使气量很小也不会漏液，操作弹性大；缺点是结构复杂、造价高、压降大，新塔已经很少用。

筛板塔盘最简单：一整块钢板打满小孔，蒸汽直接从孔里往上吹。造价低、压降小、处理量大；代价是气速低于某个界限时液体会从孔里漏下去（漏液），操作弹性窄。

浮阀塔盘是折中，也是目前最主流：每个孔上盖一片可以上下浮动的阀片。气量大时阀片抬高、开度大；气量小时阀片落下、开度小，自动调节开孔面积。既保住了操作弹性，造价又比泡罩低得多。

填料：散装与规整

另一条路是不装塔盘，往塔里填一堆比表面积很大的东西，让液体沿着填料表面成膜下流、蒸汽从空隙上升，靠这层液膜完成接触。

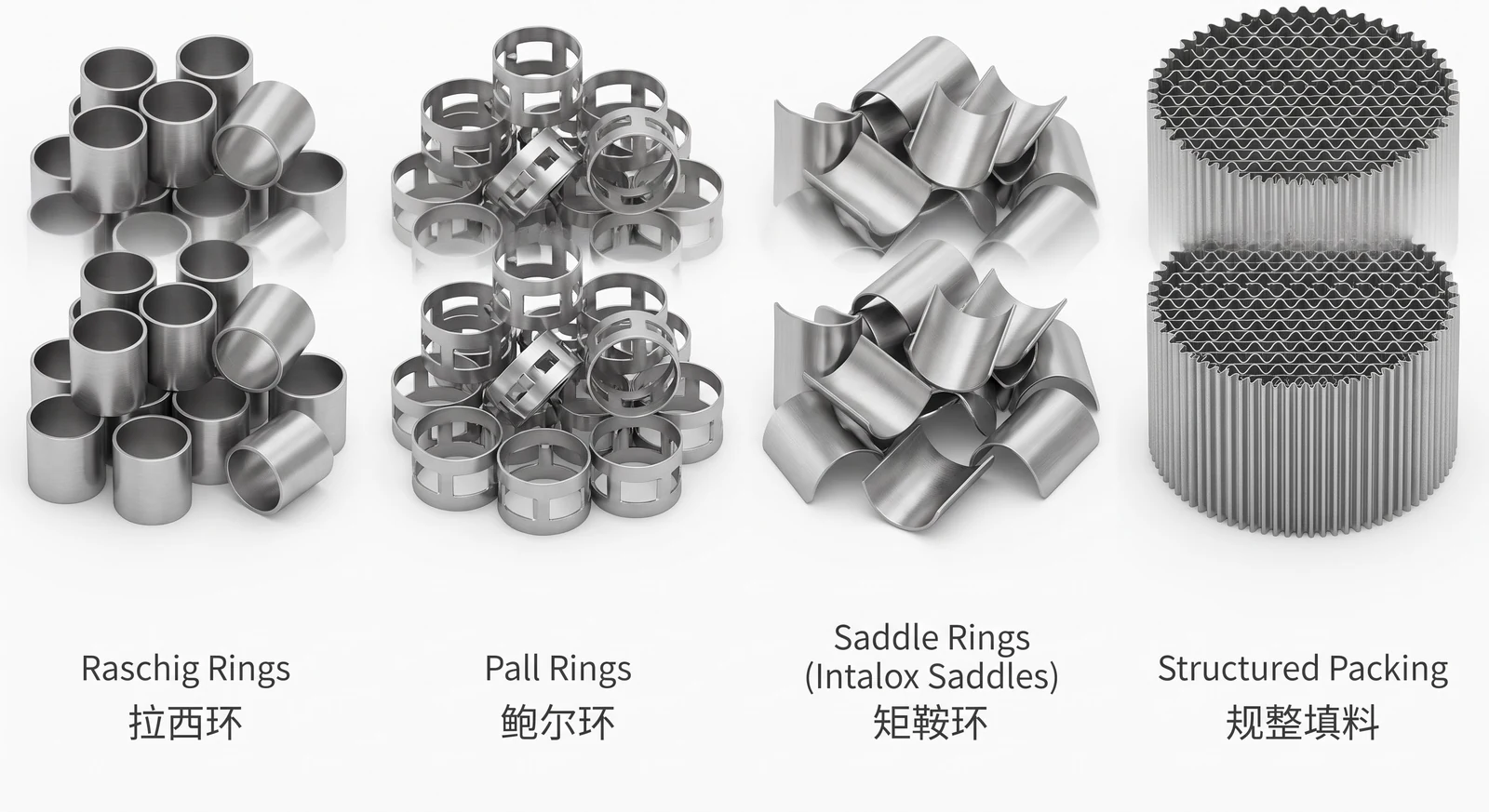

散装填料是一颗颗倒进去随机堆积的。拉西环是最早的形式，就是一段光滑的圆环，结构简单但环内空间利用率低、易堵。鲍尔环在环壁上开窗、把冲下来的舌片折进环心，气液能穿进环内，通量和效率都明显好于拉西环。矩鞍环做成马鞍形，堆积时不会像圆环那样套叠，空隙分布更均匀。

规整填料则是整块装填的：许多片带细密波纹的金属丝网竖直平行叠合，相邻网片波纹方向交叉，形成规则的三角形通道。它的比表面积和分离效率远高于散装填料、压降极低，特别适合减压精馏和难分离物系；代价是造价高、对液体分布的均匀性极其敏感——装规整填料必须配好液体分布器，分布不均就会偏流，效率断崖式下降。

板式塔和填料塔怎么选

这是选型时绕不开的一问。下面这张表按实际决策顺序列，参数是行业常见量级，具体以设计计算为准。

一套真实精馏装置长什么样

上面讲的是单塔。实际装置里，精馏往往是好几座塔串在一起——因为要分离的组分不止两个，每座塔只切一刀。

下面这套是粗甲醇精馏：稳定塔（预塔）先脱掉溶解气和轻组分，加压塔和常压塔再做双效精馏——加压塔塔顶蒸汽的冷凝潜热拿去给常压塔的再沸器供热，一份蒸汽用两遍，这是精馏节能最常见的做法。

用户把手里的平面工艺图纸拍照上传，选「工艺流程图」模式，再用一句话补上流程走向，出来的就是这张图。三座塔、各自的塔顶冷凝回流和塔底再沸，以及塔与塔之间的物料关系，一次交代清楚。

多侧线：为什么常压塔上挂着那么多回流

炼油的常压塔是另一种典型。它要一次从原油里切出石脑油、煤油、柴油等好几个馏分，所以在不同高度设了多条侧线抽出，每条对应一个馏程范围。

同时塔上还有多股循环回流：除了塔顶回流，中段还有一到两个循环回流——从某一层抽出液体，换热取走热量后再打回上一层。这么做有两个目的：一是回收中段的热量去预热原油，二是把塔内的气液负荷分配得更均匀，避免塔顶负荷过大。

画这类塔的流程图，最容易漏的就是这些中段回流和侧线汽提塔——只画塔顶塔底，图上就看不出这座塔为什么这么粗、为什么要那么多换热器。

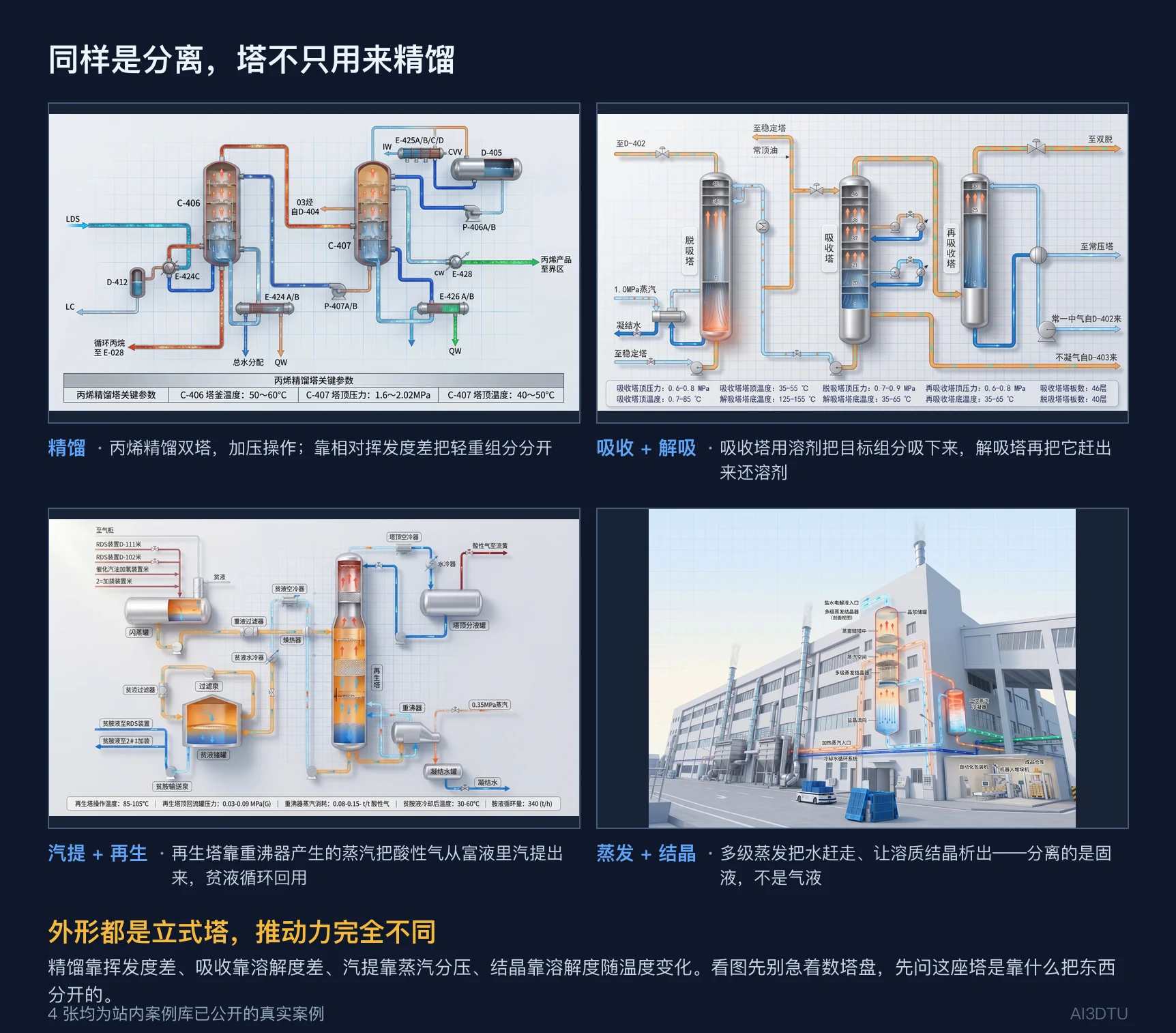

同样是立式塔，不一定都在精馏

装置里立着的塔，外形几乎一样，但推动力完全不同——这是新人最容易混的一处。

精馏塔靠相对挥发度差把轻重组分分开，塔顶冷凝器、塔底再沸器缺一不可。吸收塔与解吸塔成对出现：吸收塔用溶剂把目标组分从气相里吸下来，解吸塔再把它赶出来、把溶剂还回去，靠的是溶解度差。汽提塔（再生塔）靠重沸器产生的蒸汽把轻组分或酸性气从液相里汽提出来，贫液循环回用，靠的是蒸汽分压。蒸发结晶分的则是固液，靠溶解度随温度变化。

所以看一张流程图，先别急着数塔盘，先问这座塔是靠什么把东西分开的。搞清这一点，塔顶塔底该接什么、参数该往哪个方向调，才有判断依据。

操作条件量级

下面是行业常见区间，用来判断手上的数字有没有抄错，或者给流程图上的标注一个合理量级。不是设计依据——物系、压力、塔型不同，实际值差别很大。

出问题该看哪儿：四种工况只差一个气速

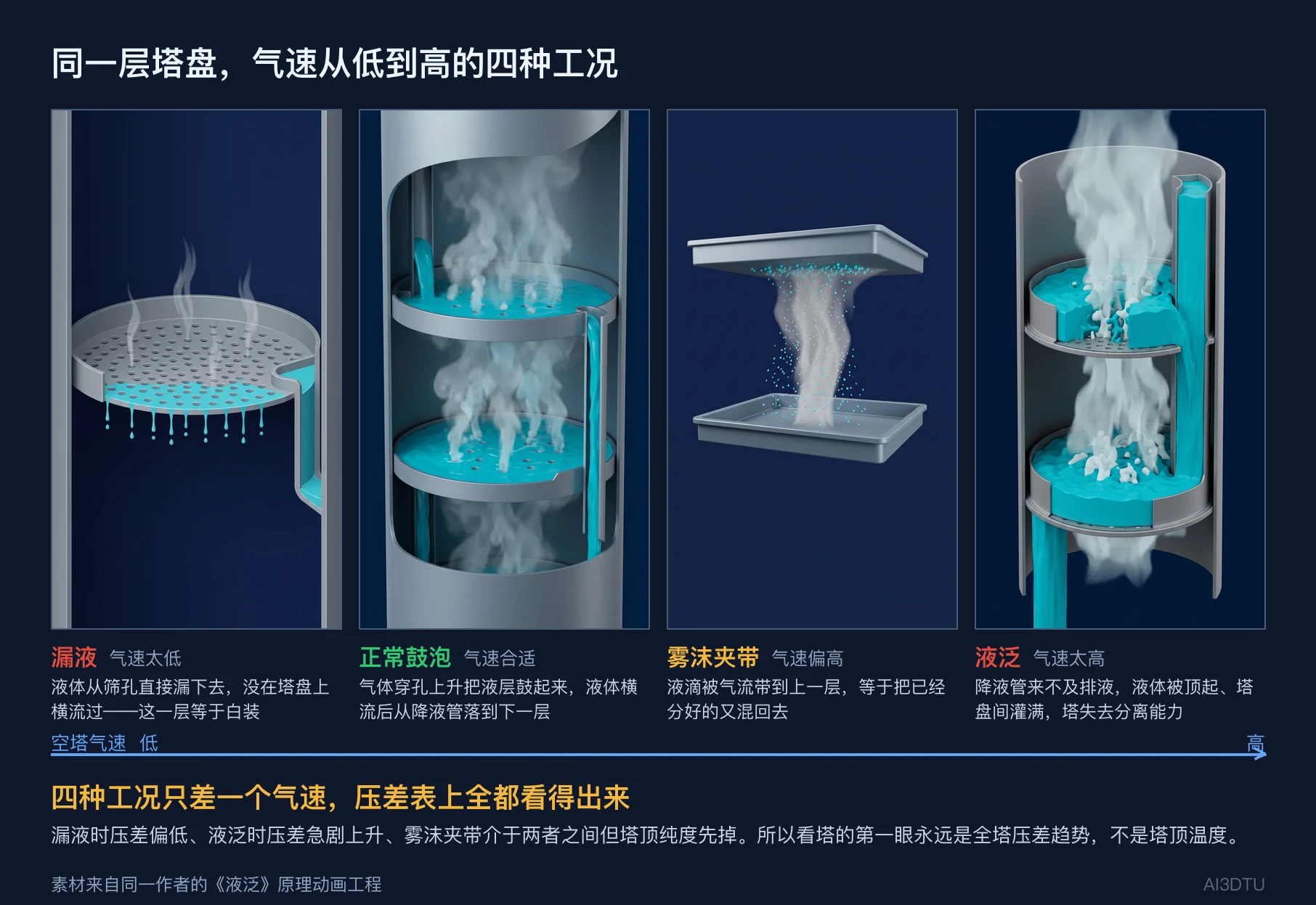

塔盘上的三种典型故障——漏液、雾沫夹带、液泛——其实是同一条气速轴上的三个位置，中间夹着正常鼓泡那一段。把它们并排看，比单独记三个名词清楚得多。

气速太低，液体从筛孔直接漏下去，没在塔盘上横流过，这一层等于白装。气速合适，气体穿孔上升把液层鼓起来，液体横流后从降液管落到下一层——这才是塔盘在干活的样子。气速偏高，液滴被气流带到上一层，等于把已经分好的又混回去。气速太高，降液管来不及排液，液体被顶起、塔盘间灌满，塔彻底失去分离能力。

这四种工况在全塔压差上都留痕迹：漏液时压差偏低、液泛时压差急剧上升、雾沫夹带介于两者之间但塔顶纯度会先掉。所以看塔的第一眼永远是压差趋势，不是塔顶温度。下面五类最常见的问题，按这个思路排。

• 液泛——塔压差急剧上升、塔顶带液、塔釜液位失控。原因是气速过高或液量过大，降液管来不及排液，液体被顶到上一层。先降负荷，再查是不是进料量、回流量或再沸器负荷超了。
• 漏液——塔压差偏低、分离效果变差。气速太低，液体从筛孔直接漏下去而不是横流过塔盘。多发生在低负荷开车或降量运行时，筛板塔尤其明显，浮阀塔要好得多。
• 雾沫夹带——气速偏高，液滴被蒸汽带到上一层，等于把已经分好的东西又混回去。表现是塔顶产品纯度下降但压差还没到液泛。查空塔气速和塔盘间距。
• 灵敏板温度漂移——组成在变。先看进料组成和进料量有没有变，再看回流比和再沸器负荷，最后才怀疑塔盘效率。
• 塔压差长期缓慢爬升——多半是塔盘或填料结垢、聚合物堵塞。停车检查前先看进料里有没有易聚合组分、有没有携带固体。
