裂解炉与工业加热炉完全指南：烧嘴、炉衬、炉管、余热回收与结焦，一个部件一个部件讲

发布于 2026-10-17

工业炉只干一件事

化工厂里带火的设备名字很多：加热炉、裂解炉、转化炉、重整炉、再沸炉、制硫燃烧炉。外形差得很远，干的却是同一件事——把燃料烧出来的热，隔着一层钢管交给管子里的介质。

「隔着一层钢管」这五个字是全部设计的出发点。火焰和介质从头到尾不接触，中间永远隔着管壁，所以一台炉子好不好，最后都归结成同一个问题：这段管子每小时每平方米能收多少热，而管壁又不被烧坏。收得太少，炉子要造得很大；收得太多，管子先完蛋。

这也是炉子和换热器的分界线。换热器两边都是流体，靠的是温差驱动的对流传热；炉子有一边是明火，主导机制变成了辐射。机制一换，结构跟着全变——后面几段说的所有事情，根子都在这里。

裂解炉、转化炉还要多干一件事：管子里不只是被加热，还在发生化学反应，而且是吸热反应。加热炉的管子是运输通道，裂解炉的管子是反应器。这个区别决定了它们的炉膛长得完全不一样。

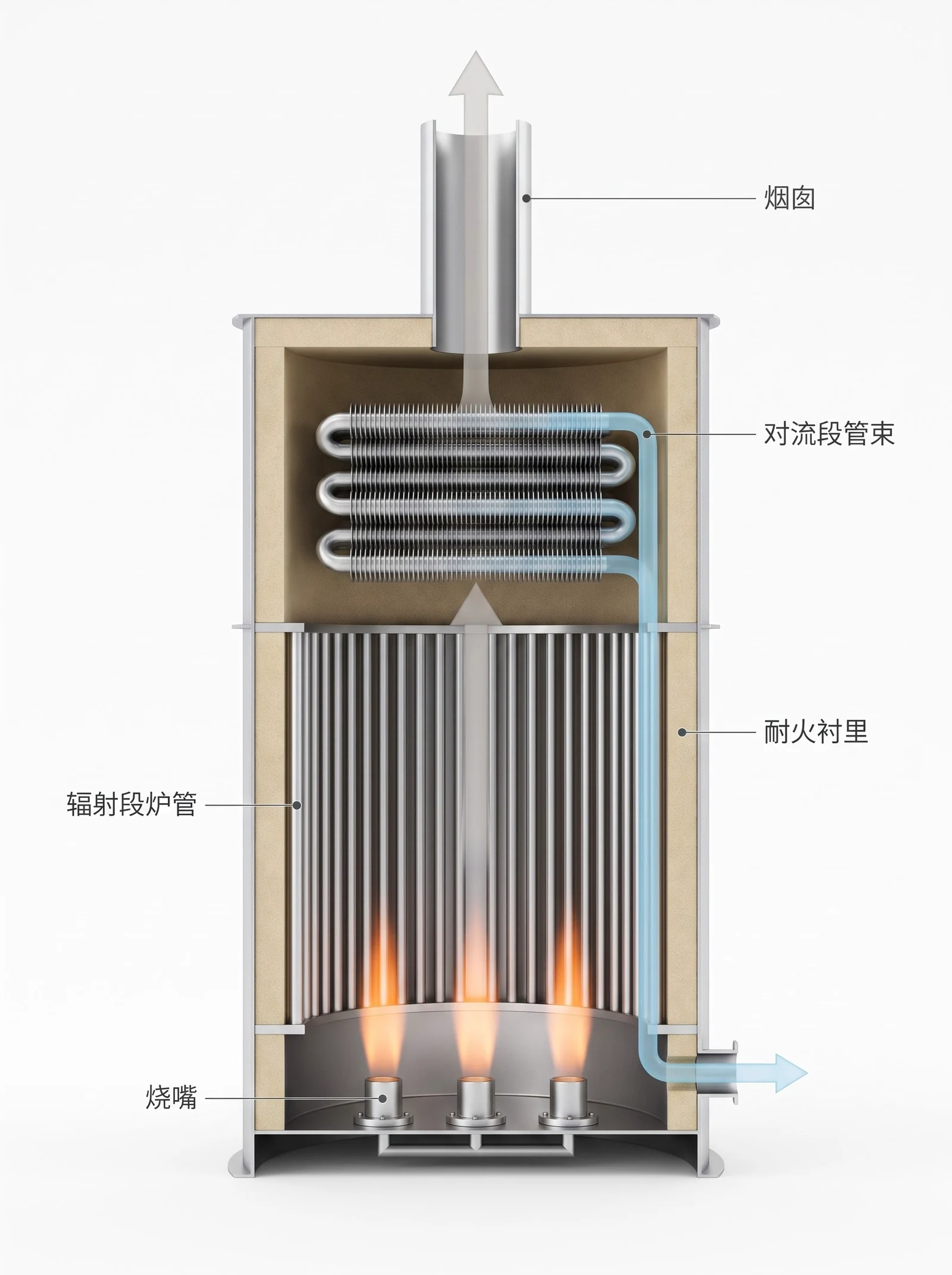

一台管式加热炉拆开，是三段

从下往上看：辐射段是那个高大的空炉膛，烧嘴在这里点火，炉管沿着炉膛内壁排一圈，中间留空让火焰自由燃烧；往上是对流段，一叠横放的管束挡在烟气必经之路上，把辐射段没用完的热再刮一层下来；最上面是烟囱，把降温后的烟气排走，同时靠热浮力提供抽力。

留意介质的走向：它是逆着烟气走的。冷介质从上部进对流段——那里烟气已经凉了，温差不大，正好用来预热；被预热之后再下到辐射段，在最猛的火焰边上完成主要升温，然后从炉子下部出去。烟气则从底部一路向上，越走越冷。两股流体反向而行，这就是换热器上讲过的逆流，用在炉子上是同一个道理。

如果反过来让冷介质先进辐射段，会发生两件坏事：冷流体在最高热流处升温太快，管壁与介质的温差被拉大；而且辐射段出来的介质温度还不够高，还得再进对流段加一次——等于把最贵的那段受热面浪费在了预热上。

炉膛还有一个常被忽略的操作参数：微负压。正常运行时炉膛应维持在负几十帕，靠烟囱抽力或引风机把烟气拽走。一旦变成正压，火焰和烟气会从看火门、烧嘴根部往外窜——现场看到这个现象，先查引风和挡板，不要先怀疑烧嘴。

炉膛的墙是什么做的

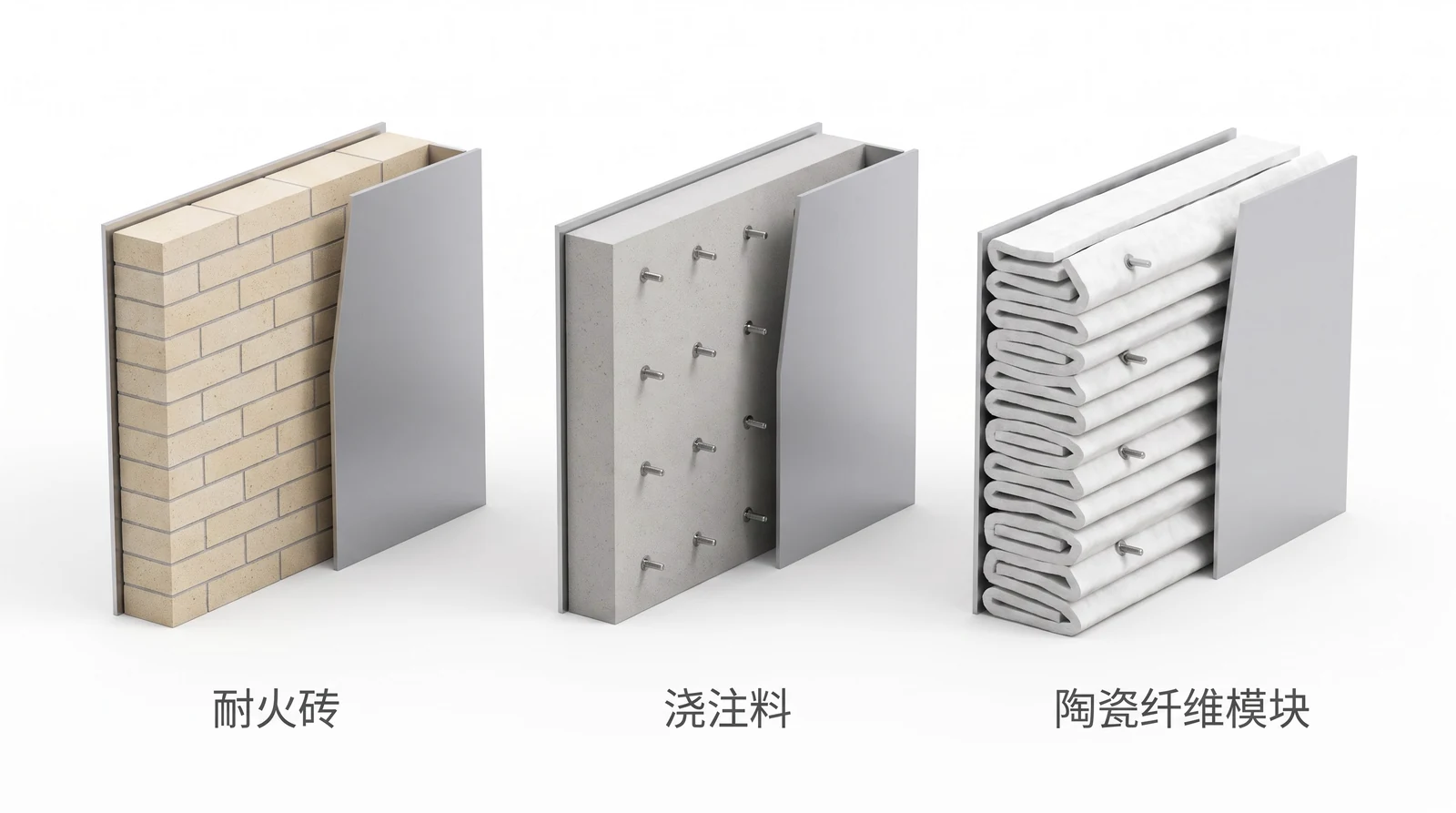

炉膛里是一千多度，外面是人能站的钢板，中间隔的就是耐火衬里。三种做法，按温度和场合选：

耐火砖——一块块砌起来，耐磨、抗冲刷、寿命长，但重、砌筑慢、热容大（升温降温都慢），而且砖缝是薄弱环节。用在磨损大、温度高的部位。

浇注料——现场浇筑成一整片，靠埋在里面的金属锚固钉挂在钢壳上。没有砖缝、能做异形，施工比砌砖快；但一次浇筑不当就整片开裂。

陶瓷纤维模块——把纤维毯折成手风琴状再一块块钉上去。极轻、导热系数极低、热容小（升温快、省开工燃料），是现代加热炉炉顶和侧墙的主流；缺点是不耐冲刷、怕水汽和碱蒸气侵蚀。

衬里做得好不好，最直接的表现是炉壳外表面温度。摸上去烫手、红外测出局部高温，说明那块衬里薄了或掉了——这不只是散热损失，衬里掉块会砸到炉管。

炉管怎么挂在炉膛里

炉管在炉膛里要面对一个矛盾：它必须被固定住（不能晃、不能垮），又必须能自由伸缩（从常温升到几百度，一根十几米的管子要长出几十毫米）。固定死了就会把自己憋断。

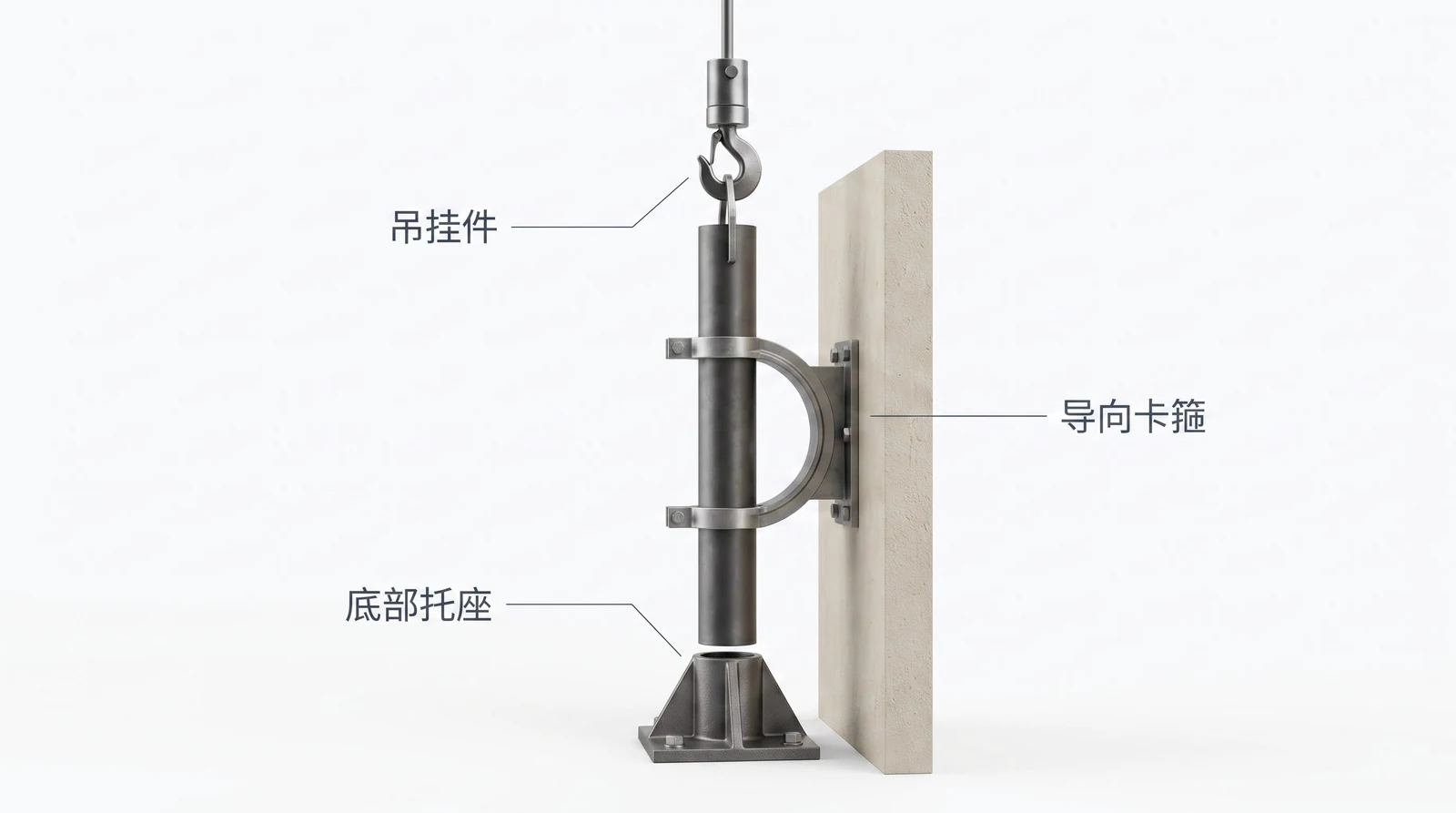

解决办法是三种件分工：吊挂件在顶部把管子的重量吊住，承重但允许向下伸长；导向卡箍在中间限制横向摆动，卡箍与管子之间故意留缝，只导向不夹紧；底部托座在下端托住，同样留缝。

所以看炉管支撑的图，判据很简单：有没有留缝。画成把管子焊死在炉墙上的图，一定是错的。现场也一样——卡箍被结焦或积灰堵死、失去了滑动能力，是炉管弯曲变形的常见起因。

为什么烧火那一段必须挨着火焰

辐射传热的热流正比于绝对温度的四次方之差，对流传热只正比于温差的一次方。这一个指数上的差别，把炉子的结构定死了。

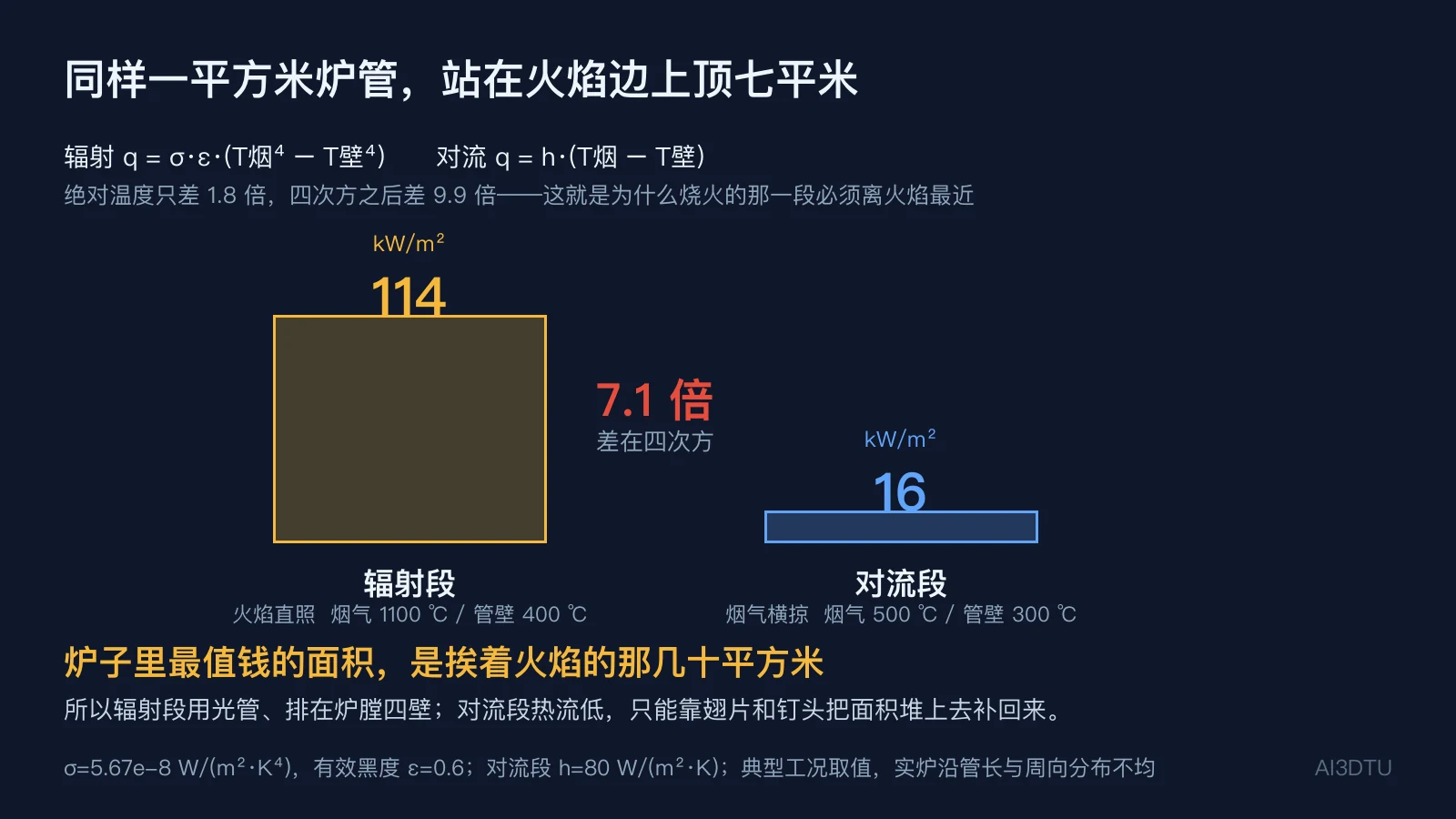

拿一组典型工况算一遍：炉膛有效烟气温度 1100 ℃、辐射段管壁 400 ℃、综合黑度取 0.6，辐射热流是 114 kW/m²；对流段烟气 500 ℃、管壁 300 ℃、对流传热系数取 80 W/(m²·K)，热流只有 16 kW/m²。同样一平方米的管子，站在火焰边上顶得上对流段的七平方米。

差距的来源是四次方：绝对温度从 773 K 抬到 1373 K，只涨了 1.8 倍，四次方之后涨了 9.9 倍。所以炉膛必须做得高大空旷——不是为了装东西，是为了让火焰有足够的体积把温度撑起来，同时让每一根炉管都能「看见」火。

顺带解释了一个现场规矩：火焰不许舔管。火焰直接冲到管壁上，那一小块的辐射条件和其余部分完全不同，局部热流会显著高出平均值，管壁温度随之跳上去，结焦和蠕变都从这一块开始。烧嘴调风、火焰形状、炉管与炉墙的间距，管的都是这件事。

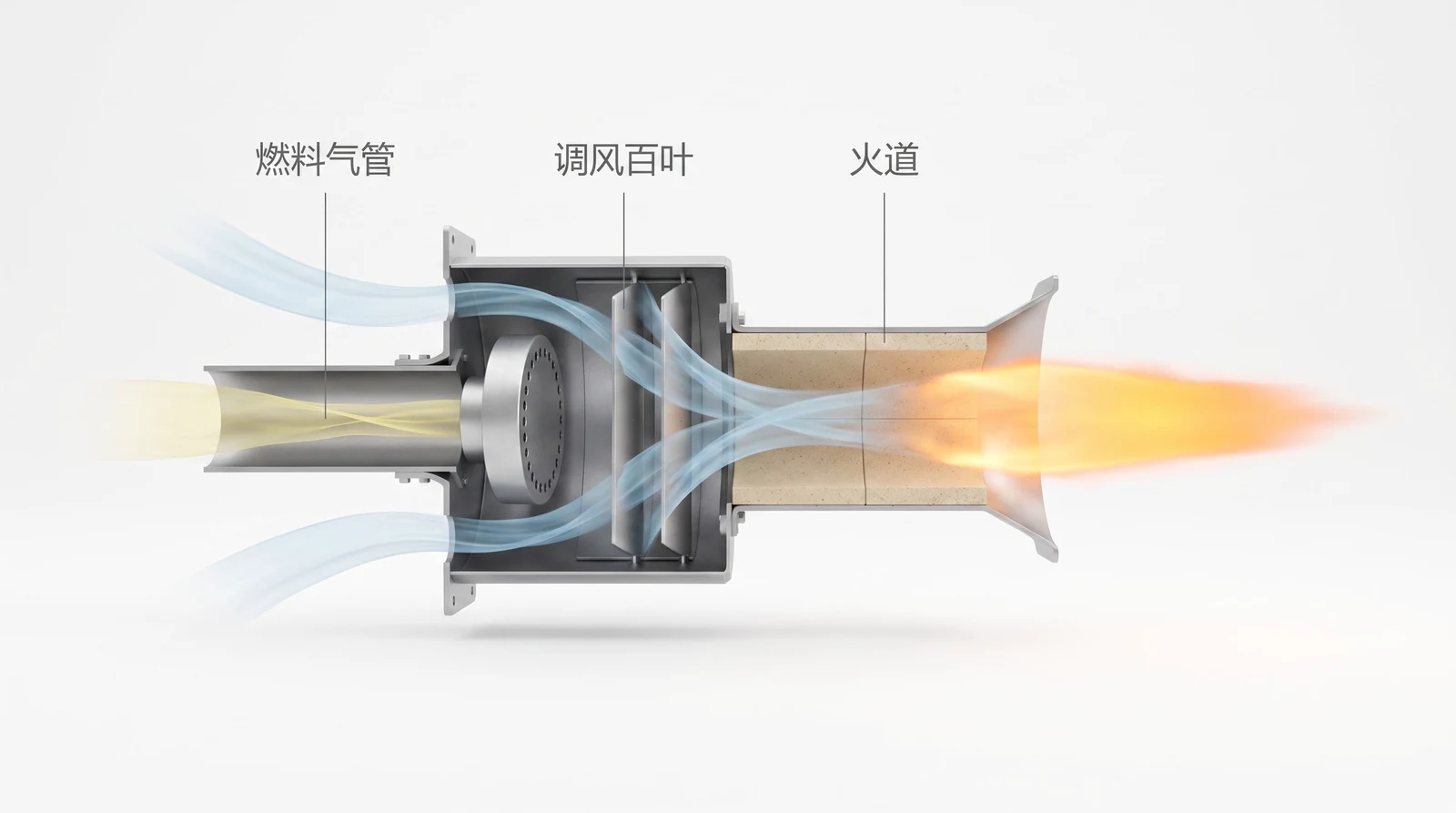

烧嘴：燃料怎么变成一团稳定的火

炉子里所有的热都从烧嘴出来，但烧嘴要解决的其实不是「点着」，而是让火稳定地停在该停的地方。

一支气体烧嘴从后往前是四段：燃料气管把气送来；喷头端面上一圈小孔把气喷出去；外面套着的风箱通过调风百叶送入空气，百叶是斜的，让空气绕着中心旋转；最前面是砖砌的火道，出口做成喇叭状扩开。

火道那个喇叭口不是装饰。气流从收缩段加速冲出后突然扩开，会在火焰根部形成一个回流区——把已经燃烧的高温烟气卷回来点燃新进来的燃料。没有这个回流区，火焰就会被气流吹跑（脱火）。

调风百叶是现场唯一能随时动的东西：开大了过剩空气上去、效率掉；关小了燃烧不完全、冒黑烟。后面会算到，过剩空气系数每多 0.1，效率丢约 0.60 个点。

烧油：先得把油撕成雾

液体燃料不能直接烧，必须先雾化成极细的液滴才能与空气充分混合。油滴越细，比表面积越大，燃烧越快越完全。

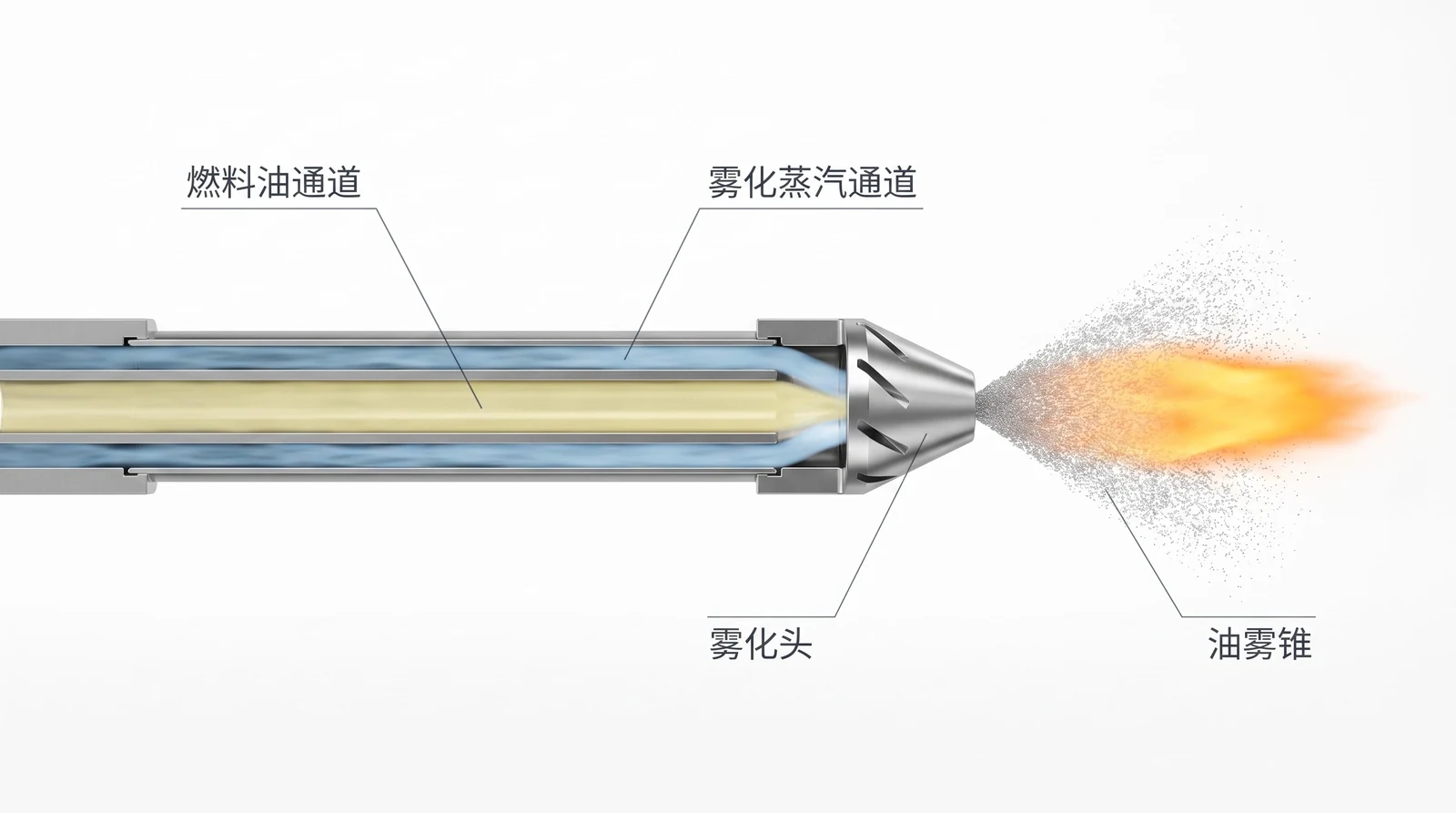

常见的做法是蒸汽雾化：喷枪是一根双层套管，内层走油、外层走雾化蒸汽，两股在前端的雾化头内部汇合，从端面的切向斜槽一起高速喷出，蒸汽把油撕碎成一片圆锥形的油雾。

现场最常见的两个问题都出在这里：雾化蒸汽带水，油雾变粗、燃烧拖长、火焰发暗甚至冒黑烟；喷嘴结焦堵塞，喷出的雾锥变形偏斜，火焰跟着偏烧。所以油枪是需要定期拔出来清理的消耗件，不是装上就不管的。

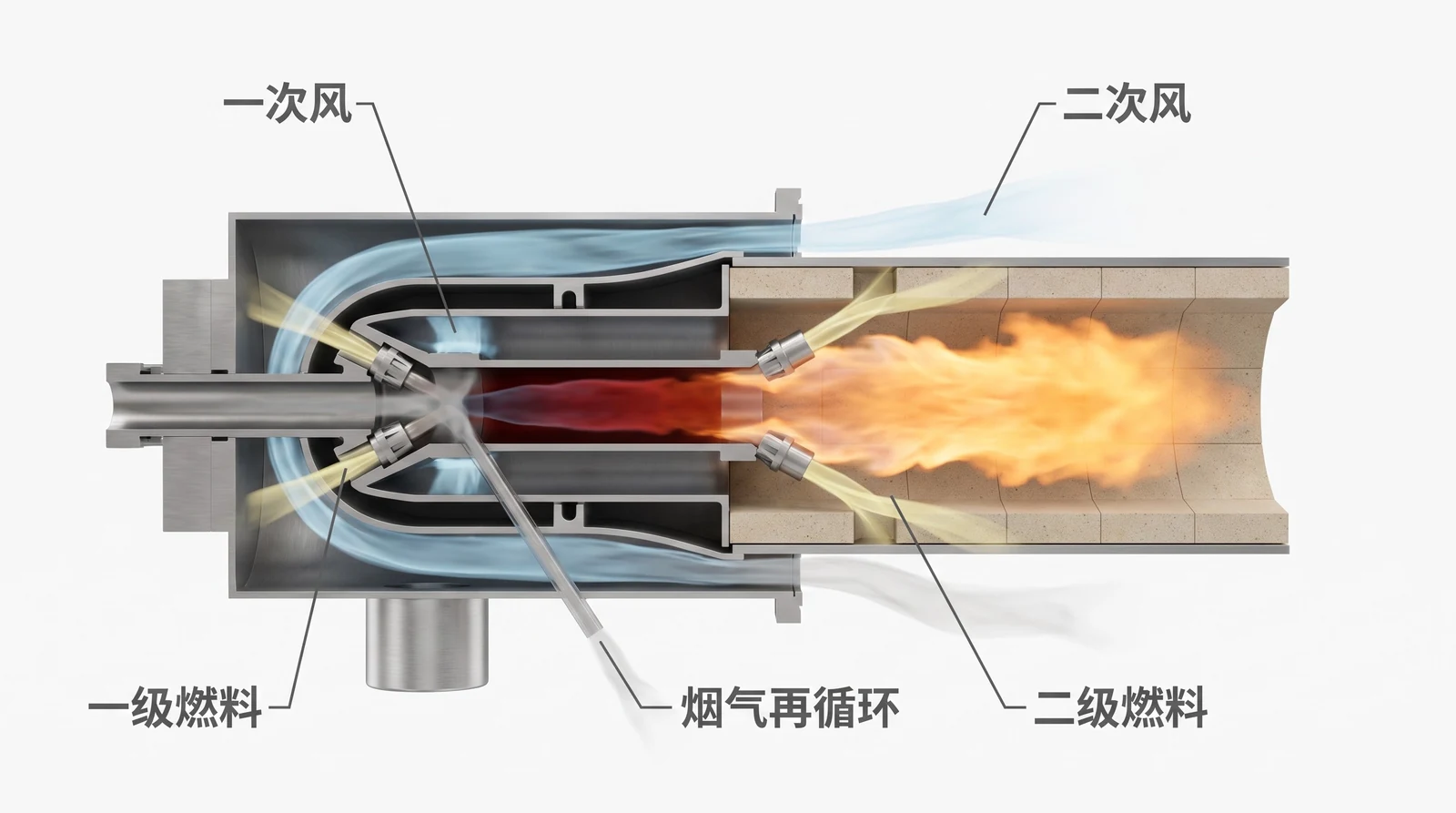

低氮烧嘴：靠把火烧得「不那么旺」来降氮

氮氧化物主要来自高温——温度越高，空气里的氮和氧结合得越多。所以降氮的思路不是「烧得更透」，恰恰相反，是别让局部温度冲那么高。

三种手段常常一起用：空气分级，把空气分成一次风和二次风，一次风量不足以让燃料完全燃烧，火焰前段处于缺氧状态、温度上不去，剩下的空气在更远处补进来；燃料分级，喷孔分成两组，一部分燃料延后喷入；烟气再循环，从烟道抽一股已经烧过的、含氧低的烟气回到火焰根部当稀释剂。

结果是火焰明显分成两段、整体拉长、颜色偏暗。这是设计如此，不是燃烧不好——但代价确实存在：火焰更长意味着炉膛要更大，否则火焰会舔到炉管上。老炉子直接换低氮烧嘴而不核算炉膛尺寸，是踩过的坑。

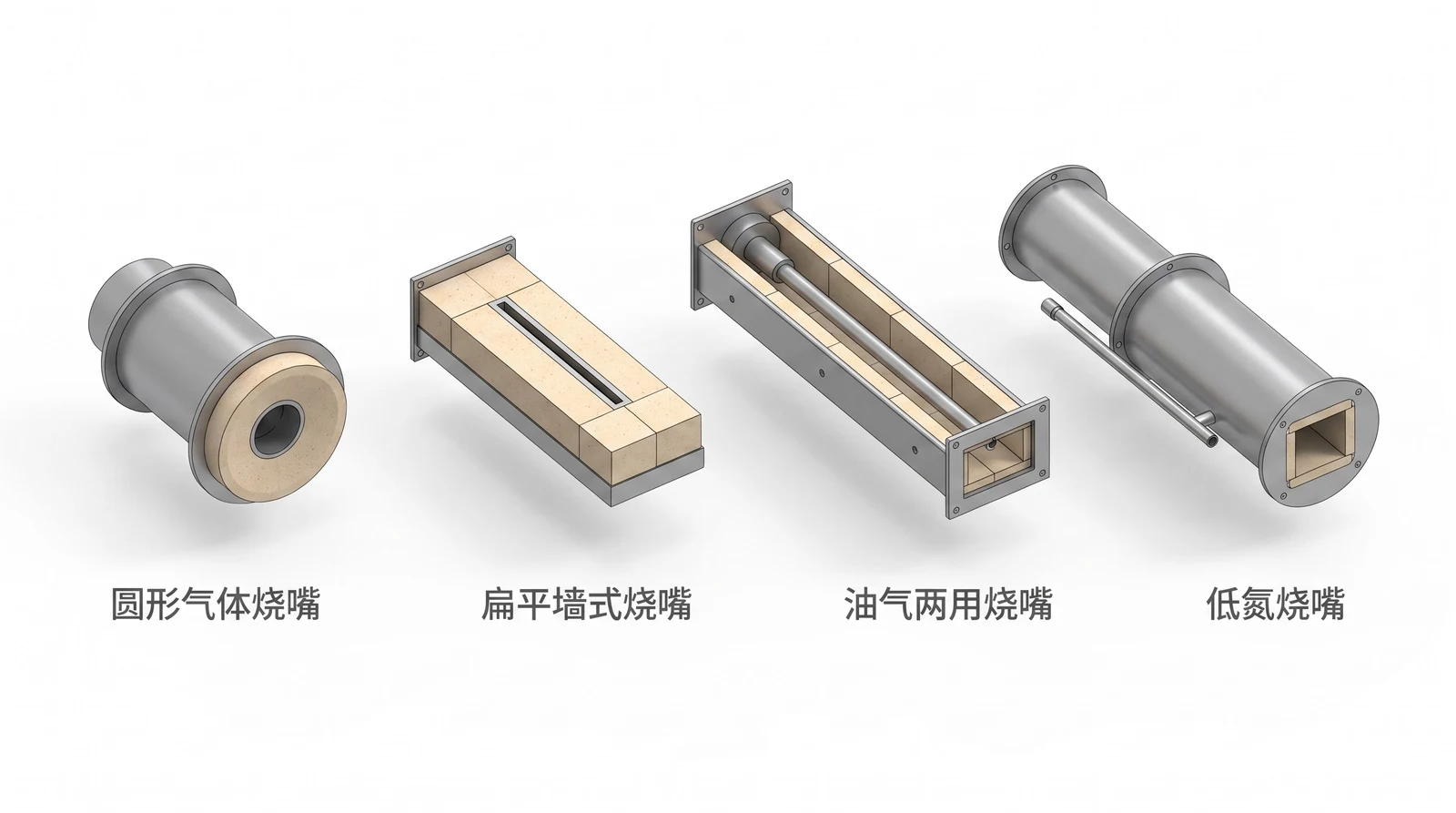

四种烧嘴，一眼认出来

现场见到的烧嘴大致就这四类，从外形上区分很快：

• 圆形气体烧嘴——粗短，一个圆筒风箱加一个圆形喇叭口火道。最常见，用于烧净燃料气。
• 扁平墙式烧嘴——火道是一条又长又窄的矩形缝，火焰贴着炉墙铺开成一片。裂解炉侧壁上排的就是这种，目的是用炽热的炉墙去辐射炉管，而不是拿火苗直接烧管子。
• 油气两用烧嘴——中心多插一根喷枪，可以烧气也可以烧油，或者两者同时烧。灵活但结构复杂，喷枪是消耗件。
• 低氮烧嘴——明显比同容量的普通烧嘴长、风箱分节、外面常挂着烟气再循环的管子。识别特征就是「长」。

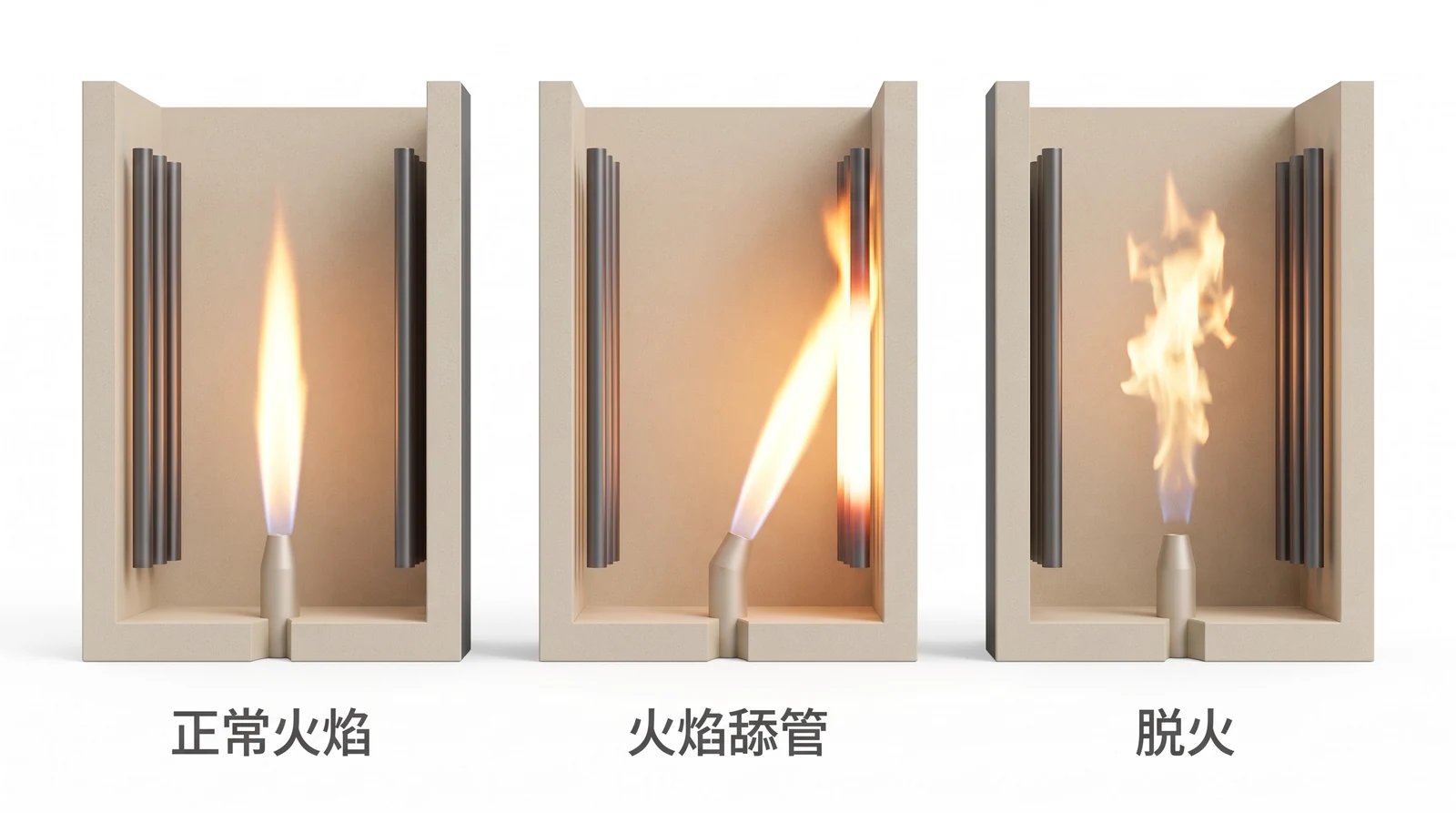

火焰的三种状态：一眼看出炉子好不好

从看火门往里看，火焰是最直接的诊断信号。三种状态：

正常火焰——端正的锥形，笔直，与炉管之间留有明显空隙，颜色明亮均匀。

火焰舔管——火焰歪斜，前端直接扑在炉管上，被扑到的管子颜色发亮发白。这是最危险的一种：那一小块的热流远高于平均值，管壁温度跳上去，结焦和蠕变都从这里开始。后面会算到，一毫米焦就能把管壁顶高 50–107 ℃，而舔管处的结焦速度是别处的好几倍。原因通常是配风偏、烧嘴装歪、或者相邻烧嘴熄了火导致气流偏移。

脱火——火焰根部与烧嘴出口之间断开一段空隙，火焰被顶到高处、形状散乱。原因是燃料流速过高或者风量过大，回流区被冲散。脱火比舔管更急——火焰随时可能整个熄掉，未燃燃料在炉膛里积聚，再遇高温就是爆燃。

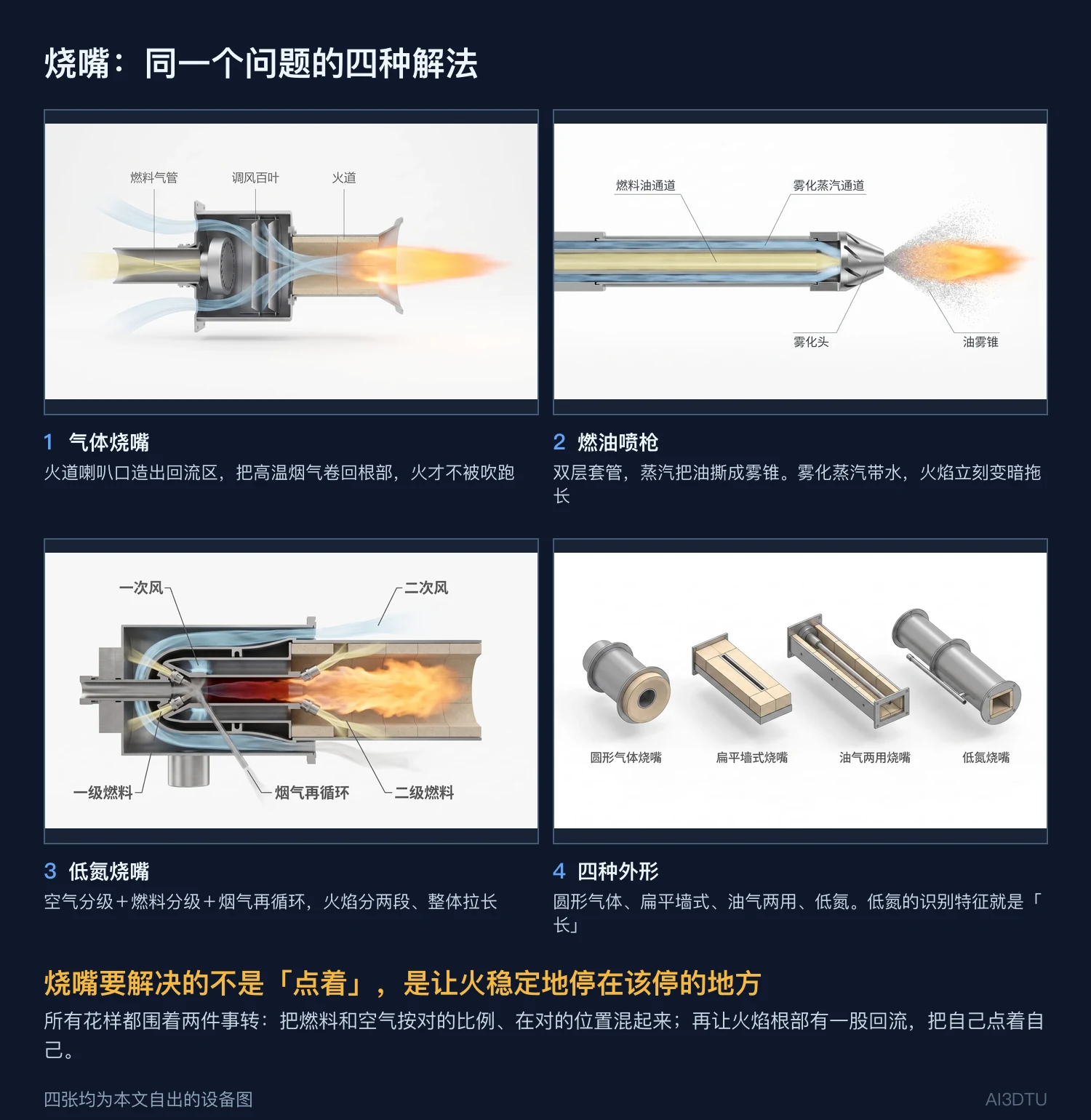

烧嘴这一节，一屏回顾

把前面四张烧嘴图放在一起看，会发现它们解决的其实是同一个问题的不同侧面：怎么让燃料和空气按对的比例、在对的位置混起来，再让火焰根部有一股回流把自己点着自己。

炉子最大的那一段，只干四成的活

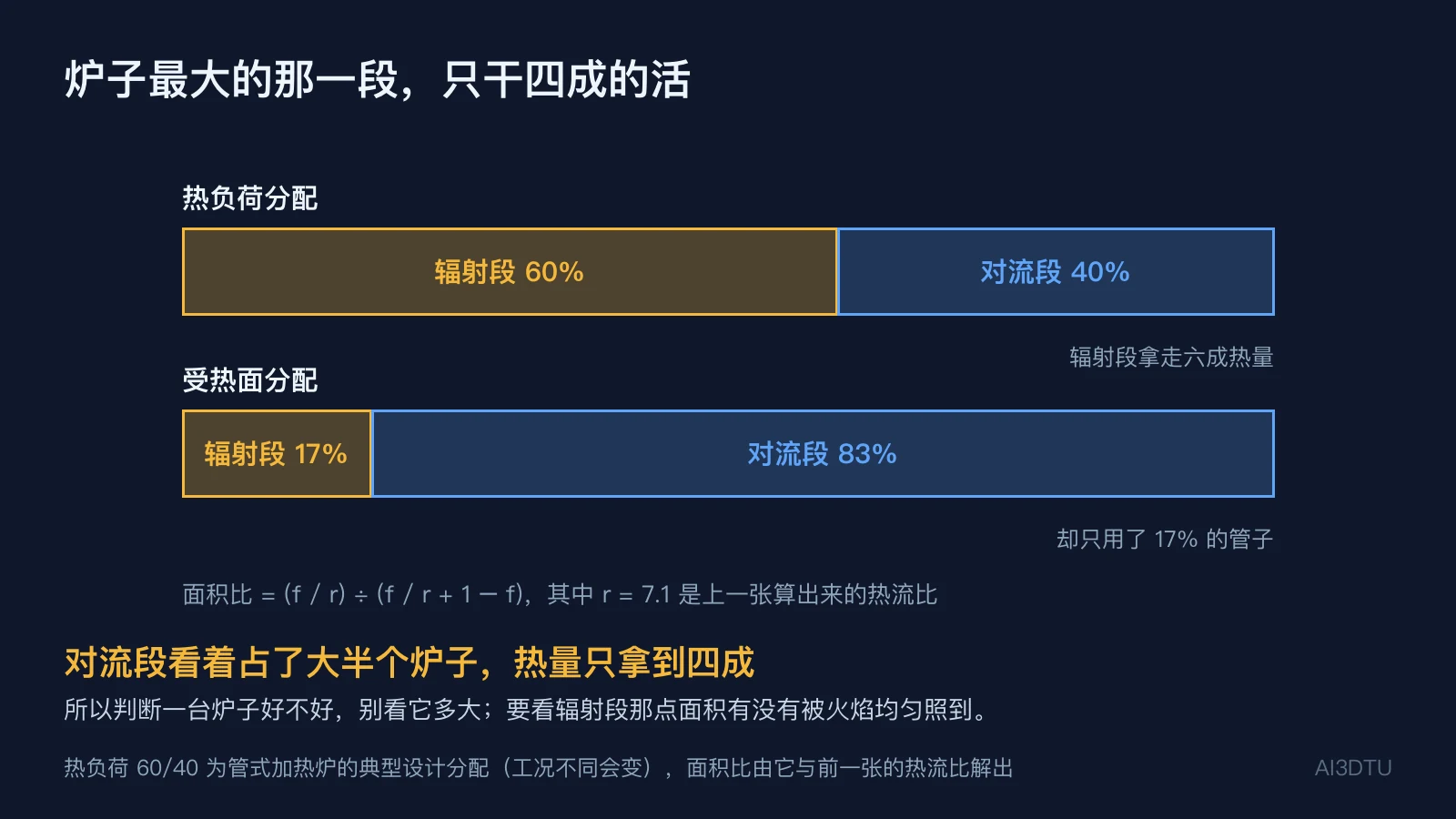

把上一段的热流比接着往下算，会得到一个反直觉的结论。设辐射段承担六成热负荷（管式加热炉的典型设计分配），由热流比 7.1 可以解出：辐射段只占大约 17% 的受热面。

也就是说，你在现场看到的那一大堆管子——对流段那十几层横管——加起来干的活，只有全炉的四成。而真正撑起大头的，是炉膛四壁上那几十平方米。

这条结论有个很实际的用途：判断一台炉子行不行，别看它多大、管子多不多，要看辐射段那点面积有没有被火焰均匀照到。同样是 100 平方米的辐射受热面，火焰偏烧、局部遮挡、炉管排布不均，实际能力可能只有设计值的七八成，而这些在外面是看不出来的。

反过来也解释了改造的顺序：想提产，先想办法改善辐射段的热分布（换烧嘴、调风、清理炉墙），而不是先往对流段加管子——后者单位面积的效率本来就低了七倍。

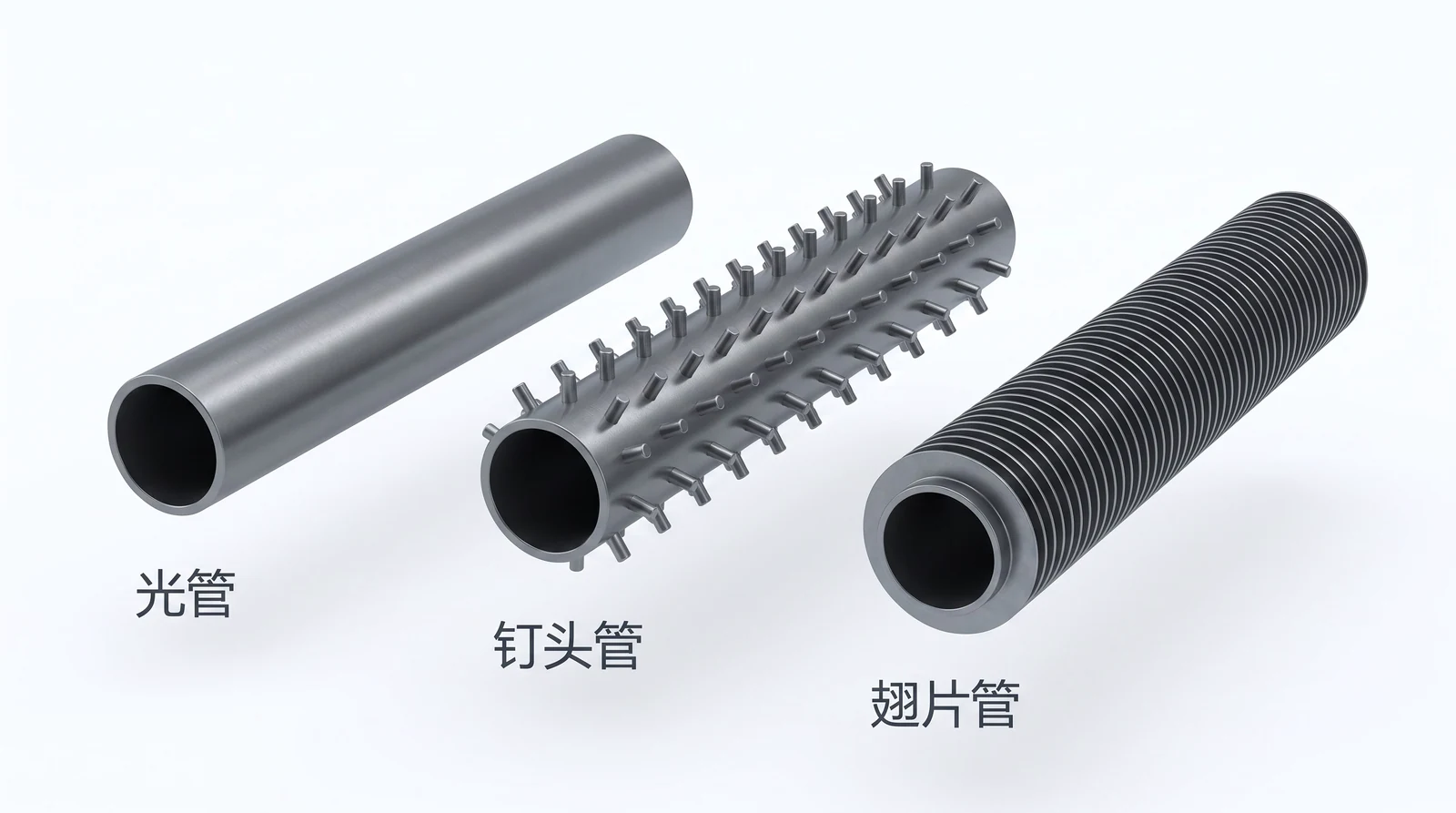

对流段靠什么把面积堆回来

既然对流段单位面积的热流低，唯一的出路就是把面积堆上去。堆面积的手段就三种，按烟气温度从高到低依次用。

光管：什么都不加的裸管，用在对流段最下面几排。那里烟气还很热（往往七八百度），仍带着可观的辐射份额，而且灰大、易结垢，加了附件反而积灰堵塞。

钉头管：管子外面焊满短圆柱钉子。它介于光管和翅片之间，扩面倍数不高但抗积灰、耐高温、好清扫，是燃油和含硫烟气场合的常用选择。

翅片管：管外套一圈圈环形薄片，扩面倍数最高，用在对流段上部烟气温度较低、烟气较干净的位置。翅片怕堵——一旦积灰，翅片间的通道先糊住，扩出来的面积一分钱不值。

这里有个常见误解：以为翅片管一定比光管好。扩面只在气侧热阻是瓶颈时才有意义。烟气侧传热系数只有几十，管内介质动辄几百上千，瓶颈确实在烟气侧，所以扩面有效；但如果烟气脏、温度高，堵和烧才是主要矛盾，那就得退回钉头管甚至光管。

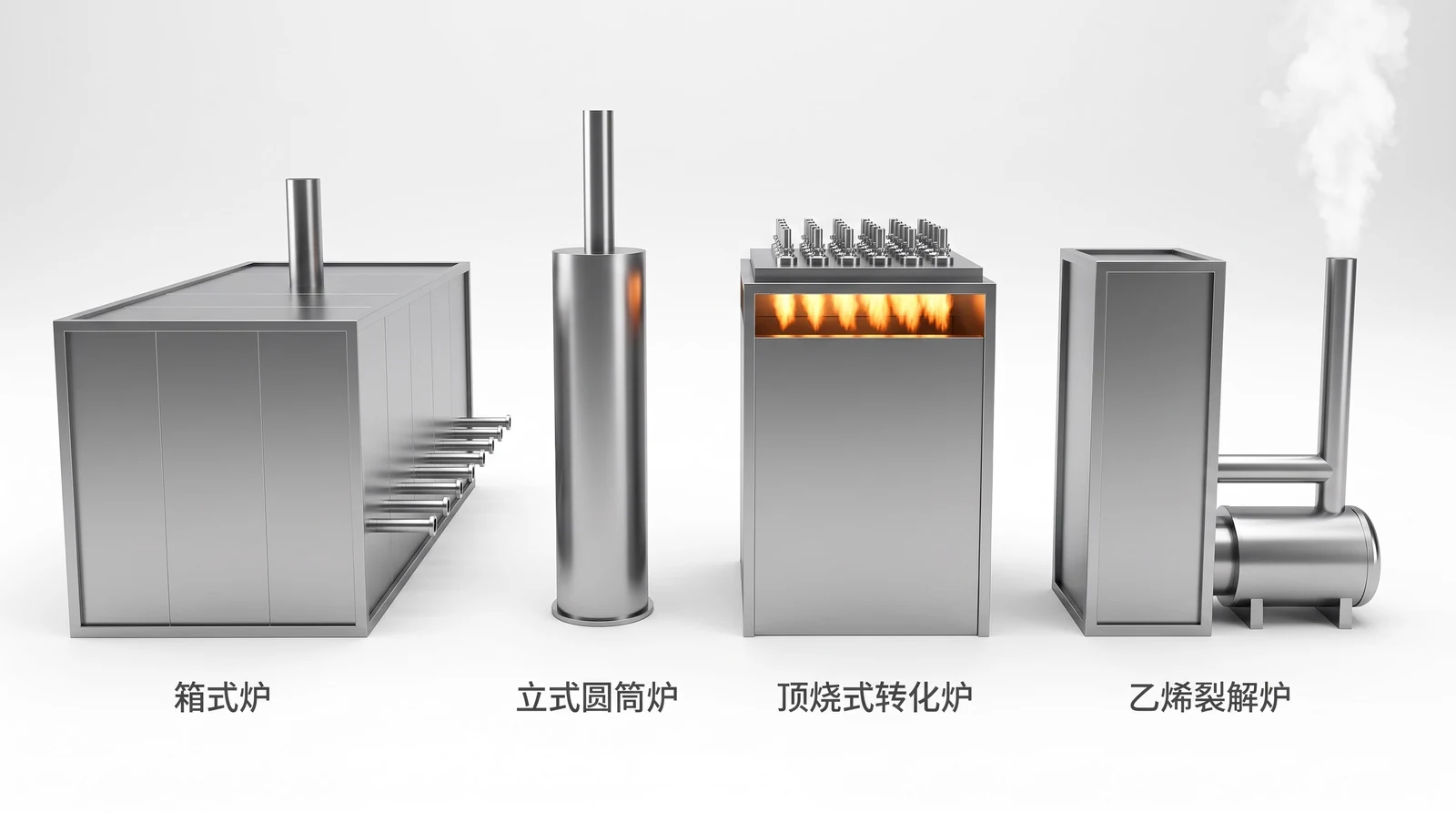

四种炉型，为什么长成那样

炉子的外形不是审美，是被火焰形状和工艺要求逼出来的。

箱式炉：一个横放的长方体炉膛，炉管水平排在炉膛顶部和两侧。优点是单台能做得很大、炉管长、便于分程，常用于常减压装置这类大热负荷场合。

立式圆筒炉：细高的圆筒，烧嘴布在底板中央向上喷火，炉管沿内壁竖直围一圈。占地小、造价低、火焰对四周炉管的照射比较均匀，是中小热负荷最常见的选择。

顶烧式转化炉：烧嘴装在炉顶朝下喷火，炉管竖直吊在炉膛里，管内装催化剂做甲烷水蒸气重整。之所以从上往下烧，是因为重整反应最需要热的位置在管子上段——把火力和反应需求在轴向上对齐，比从底下烧再指望热气爬上去要可控得多。

乙烯裂解炉：又高又窄的炉膛，炉管吊在正中央，烧嘴分布在两侧炉墙和底板上。它和上面三种最大的区别是——炉管不贴墙，而是悬在炉膛中间，两面受火。原因下一段说。

转化炉：把火力和反应需求在轴向上对齐

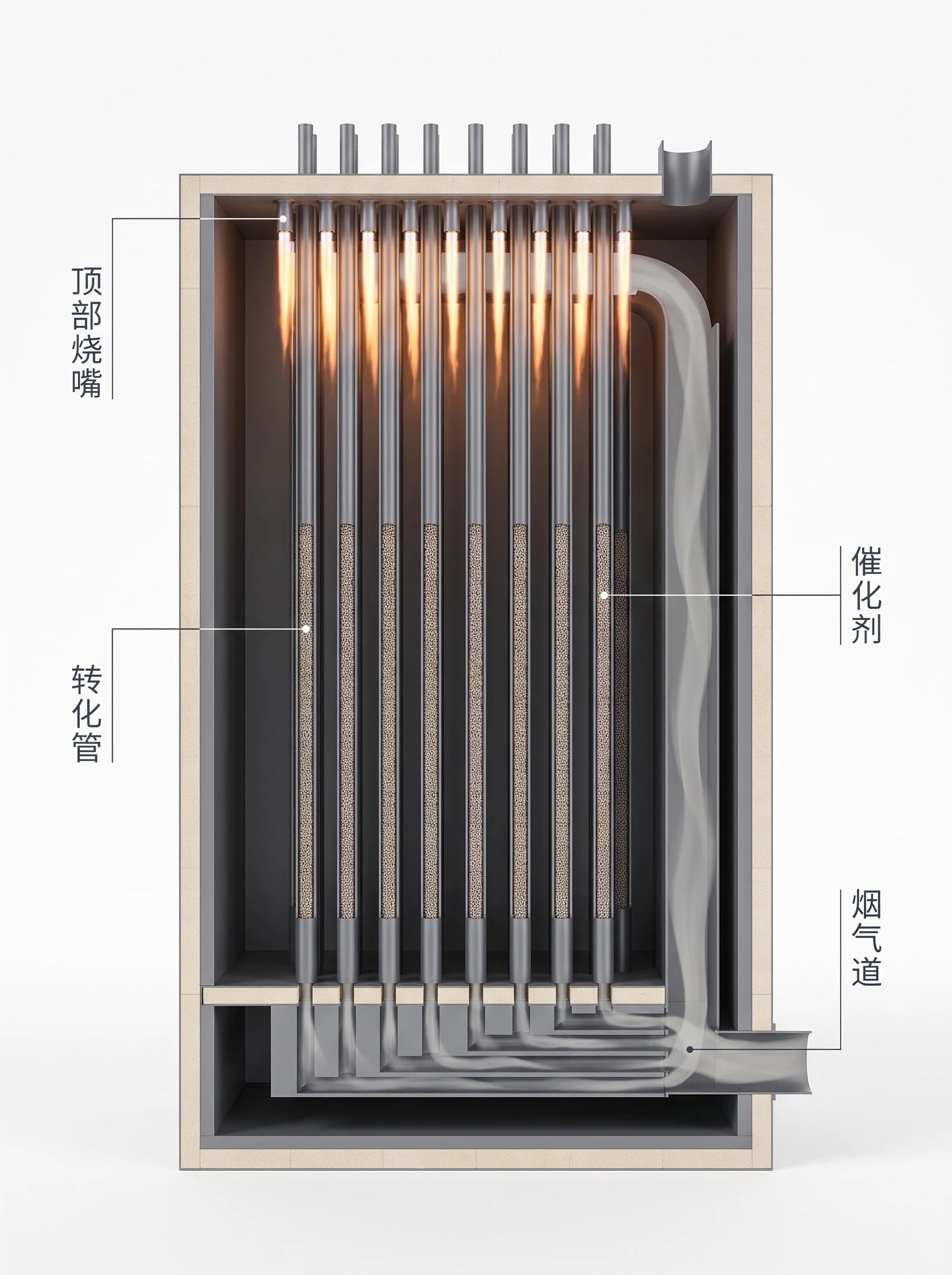

制氢转化炉是一类特殊的炉子：炉管里装着催化剂，管内进行甲烷水蒸气重整，这是一个强吸热反应。它和裂解炉一样，管子是反应器不是通道。

结构上最显眼的是炉顶那一排朝下喷火的烧嘴，和一排从炉顶贯通到炉底的转化管。之所以从上往下烧，是因为重整反应最需要热的位置在管子上段——原料刚进管、转化率低、反应最快、吸热最猛。把火力最强的地方和最需要热的地方在轴向上对齐，比从底下烧再指望热气爬上去要可控得多。

转化管是全厂最贵的管子之一：管内装催化剂、管壁温度接近材料上限、还要承受管内高压。一根管子出问题，往往要整排停下来换。

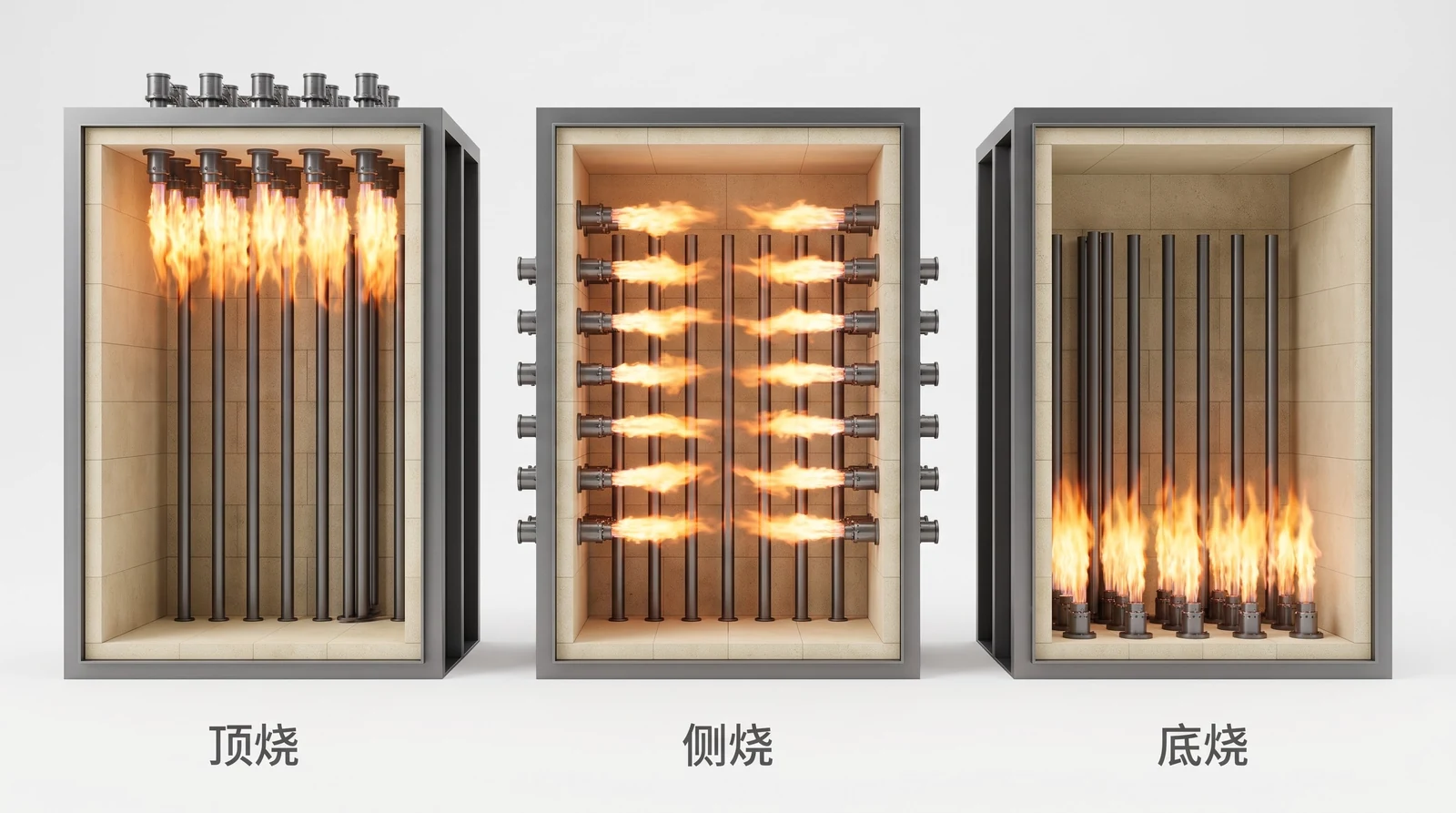

顶烧、侧烧、底烧：烧嘴长在哪一面

同样是转化炉，烧嘴布置在不同的面上，控制特性完全不同：

• 顶烧——烧嘴在炉顶朝下喷。热流沿管长自上而下递减，与反应吸热需求匹配；单炉能力大、烧嘴数量少、控制相对简单。
• 侧烧——烧嘴分层布在两侧墙上。可以沿管子高度分段调节热流分布，控制最灵活；代价是烧嘴数量多（几百个不稀奇），调整和维护工作量大。
• 底烧——烧嘴在炉底朝上喷。结构最简单，但热流沿管长的分布最难控制，管子下段容易过热。
• ⚠️ 这套分类是转化炉的口径。套用到普通加热炉或裂解炉上会闹笑话——裂解炉通常是侧壁与底部烧嘴并用，不按这三档分。

裂解炉：炉管里在发生反应

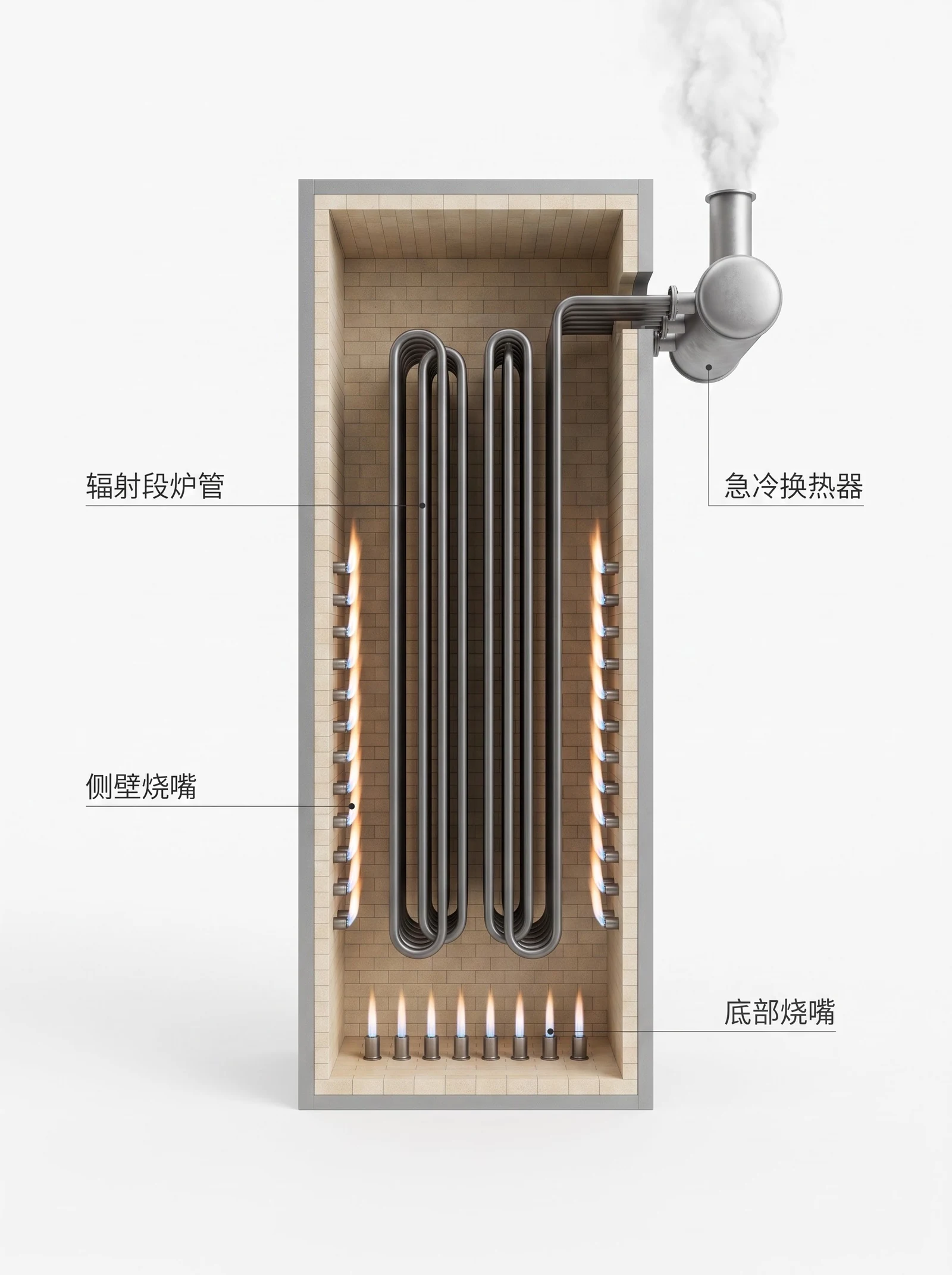

乙烯裂解炉的炉管不是加热通道，是反应器。原料（乙烷、丙烷或石脑油）掺上稀释蒸汽进管，在 800 ℃ 以上发生断链反应生成乙烯、丙烯。反应吸热，所以必须持续供热；而反应又对温度和时间同时敏感——温度不够裂不开，时间稍长，刚生成的乙烯就会继续反应变成别的东西，收率掉下来。

这就把两个设计要求推到了极端。第一，受热要均匀。所以炉管吊在炉膛正中央两面受火，而不是像加热炉那样贴墙单面受火；侧壁上那一列列小烧嘴也不是为了多烧，而是为了把热沿着管子高度铺匀——它们的火焰贴着炉墙向上舔，用炽热的炉墙去辐射炉管，而不是拿火苗直接烧管子。

第二，出来就得立刻降温。炉管出口紧接着一台急冷换热器，把裂解气在极短时间内从八百多度降到四百度上下，用「冻结」的方式保住收率。这台换热器的壳侧走锅炉水，被裂解气加热产出超高压蒸汽，回头驱动整个装置的压缩机——化工厂里最典型的一处「废热不是废物」。

所以看裂解炉的图，有三处一定要对：炉管是不是悬在炉膛中间、烧嘴是不是分布在侧墙和底板、炉管出口是不是紧接换热器。这三处画错，图就不是裂解炉，只是一座普通加热炉。

急冷换热器：把反应「冻」住

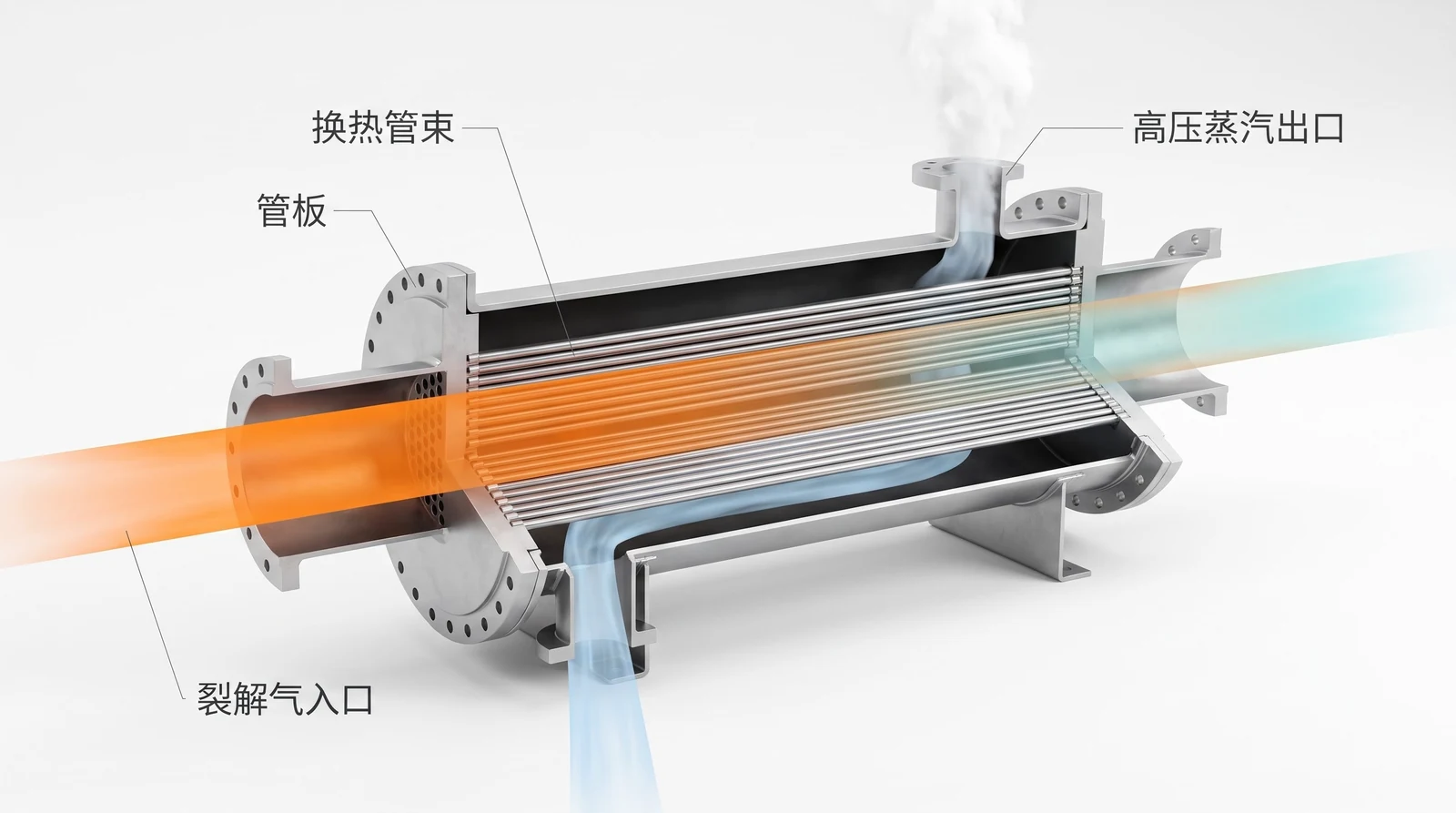

裂解气从炉管出来时八百多度，反应并没有停——刚生成的乙烯还会继续反应变成别的东西。所以出口必须紧接一台急冷换热器，在极短时间内把它降到四百度上下，用降温把反应「冻」住。

结构上它就是一台管壳式换热器，但工况极端：管内走高温裂解气，壳侧走锅炉水，产出的是超高压蒸汽，回头驱动整个装置的裂解气压缩机。这是化工厂里最典型的一处「废热不是废物」——不是顺手回收，是整个装置动力平衡的一部分。

两个工程要点：一是管子必须短而直，让裂解气尽快穿过去，停留时间越短收率越高；二是管内同样会结焦，而且结焦位置就在入口段（那里温度最高），所以急冷换热器和炉管是一起烧焦的，检修周期绑在一起。

热效率的账：烟囱有多热，就丢多少

工业炉的效率账其实很短：输入的燃料热，减去从烟囱带走的，减去从炉墙散掉的，剩下的就是给了介质的。散热损失通常按 2% 上下估，真正能动的是排烟温度和过剩空气。

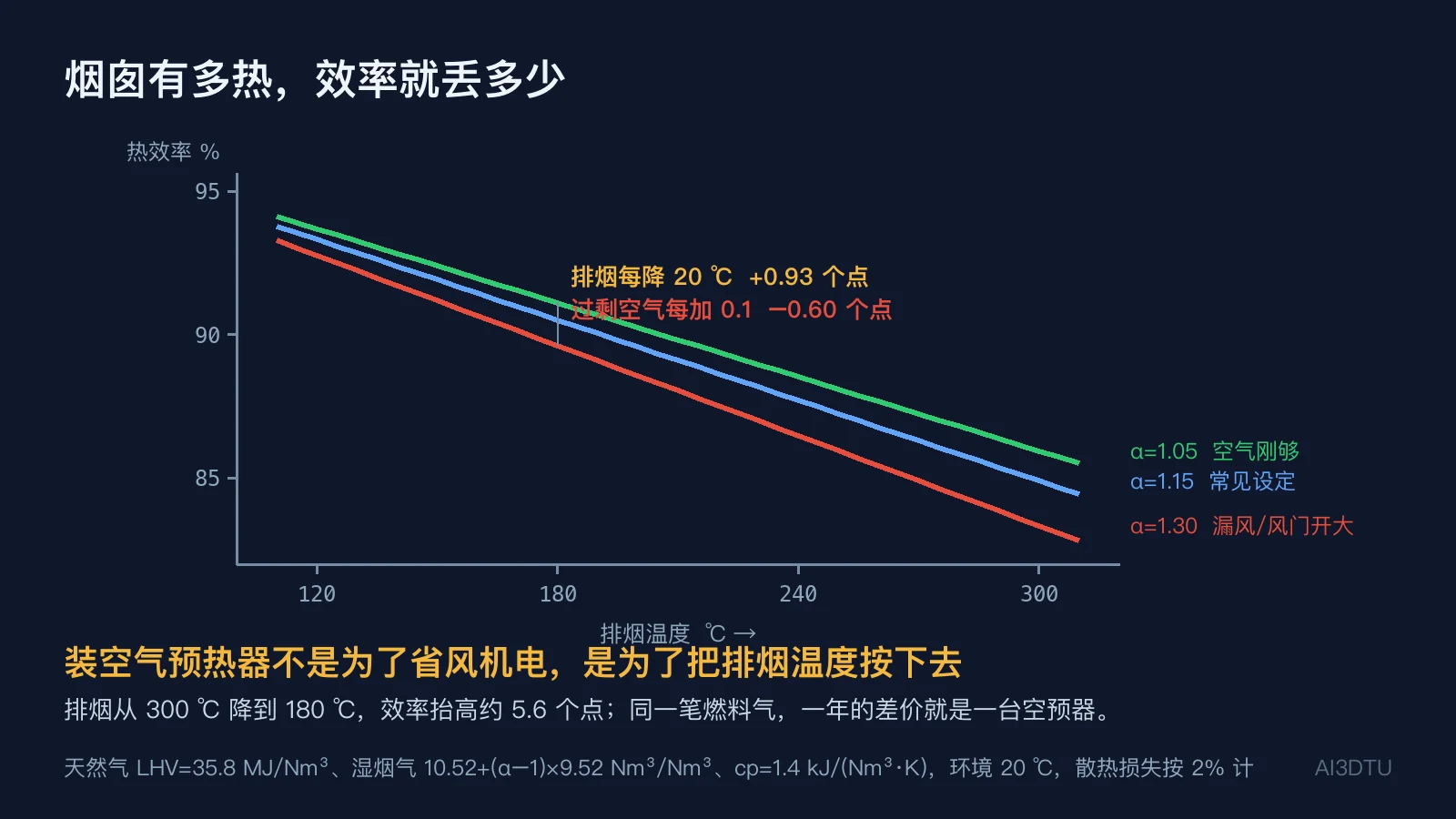

按天然气算一遍：过剩空气系数 1.15、排烟 180 ℃，热效率约 90.5%——这个数正落在带空气预热器的加热炉 88–92% 的常见区间，说明这套算法没跑偏。排烟温度每降 20 ℃，效率抬高约 0.93 个点；过剩空气系数每多 0.1，效率丢掉约 0.60 个点。

两个结论跟着出来。第一，装空气预热器不是为了省风机电，是为了把排烟温度按下去——把排烟从 300 ℃ 降到 180 ℃，效率抬高约 5.6 个点，同一笔燃料气，一年的差价就够一台空预器。第二，风门开过头是在白烧钱：多进去的空气全程被加热到排烟温度然后排掉，热量一点没用上。

但排烟温度不能无限往下压，卡在露点上。烟气里的水和硫氧化物会在低温壁面上结成酸液，把空预器和烟道腐蚀掉。烧含硫燃料的炉子，排烟温度往往被迫留在 150 ℃ 以上——这不是设计保守，是在拿效率换设备寿命。

空气预热器：把排烟温度按下去的那件东西

上一节算过：排烟温度每降 20 ℃，效率抬高约 0.93 个点。把排烟从 300 ℃ 降到 180 ℃ 就是 5.6 个点——这件事主要靠空气预热器完成：用尾部烟气去加热助燃空气，热量没有排掉，而是又回到了炉膛里。

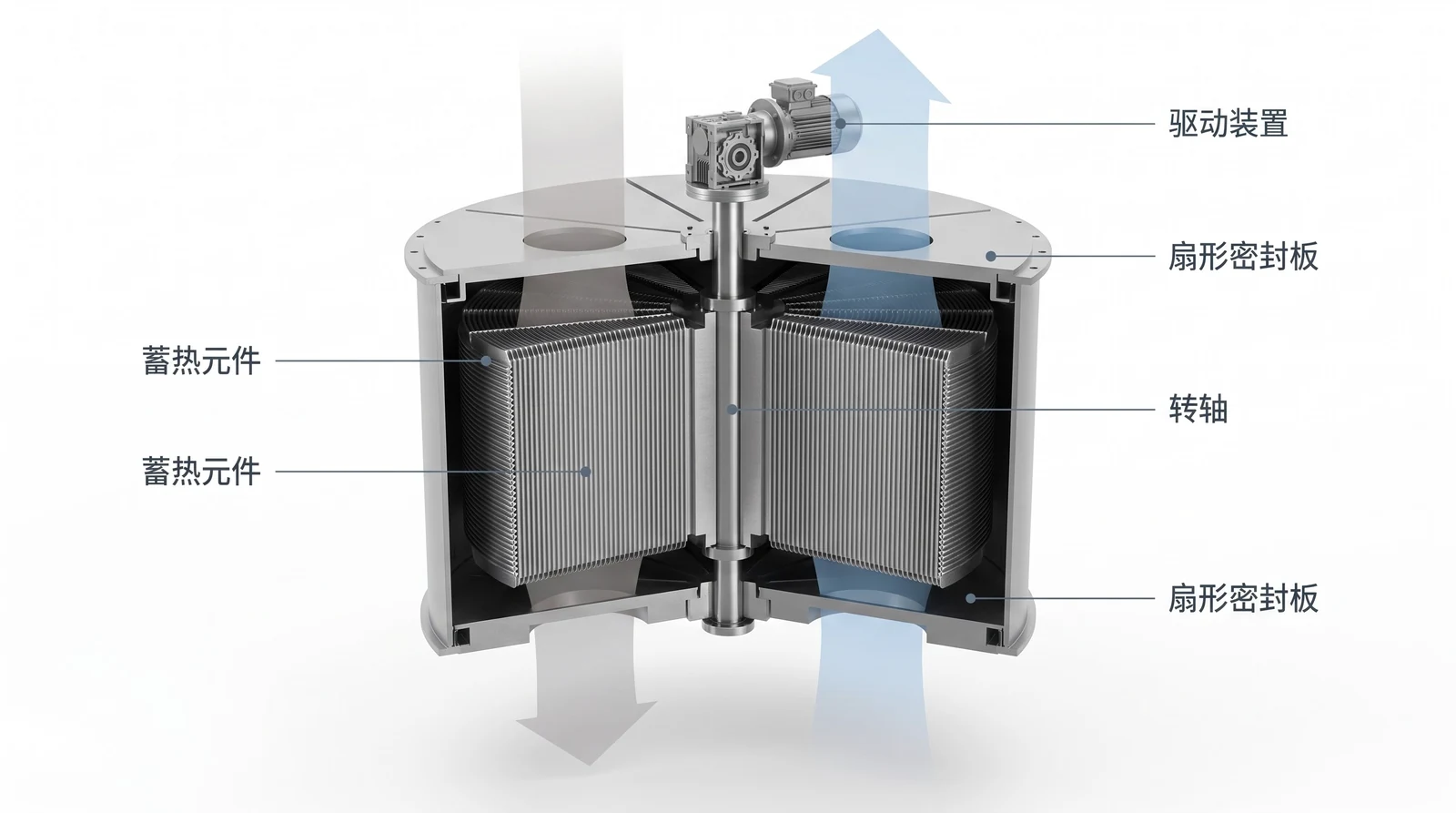

两种做法。回转式：一个装满波纹金属薄板的圆柱形转子缓慢旋转，转到烟气侧被加热、转到空气侧把热放出来，靠蓄热传热。优点是紧凑、单位体积换热面大；缺点是转子密封处不可避免会漏风，漏风率是它的核心指标，漏得多等于白转。

管式：烟气走管内、空气在管外横向绕流，两股介质被管壁彻底隔开，不漏风；缺点是体积大、金属耗量高。

选型的判据很直接：在意漏风、介质不能掺混，用管式；在意占地和造价，用回转式。

管式空预器：用不漏风换体积

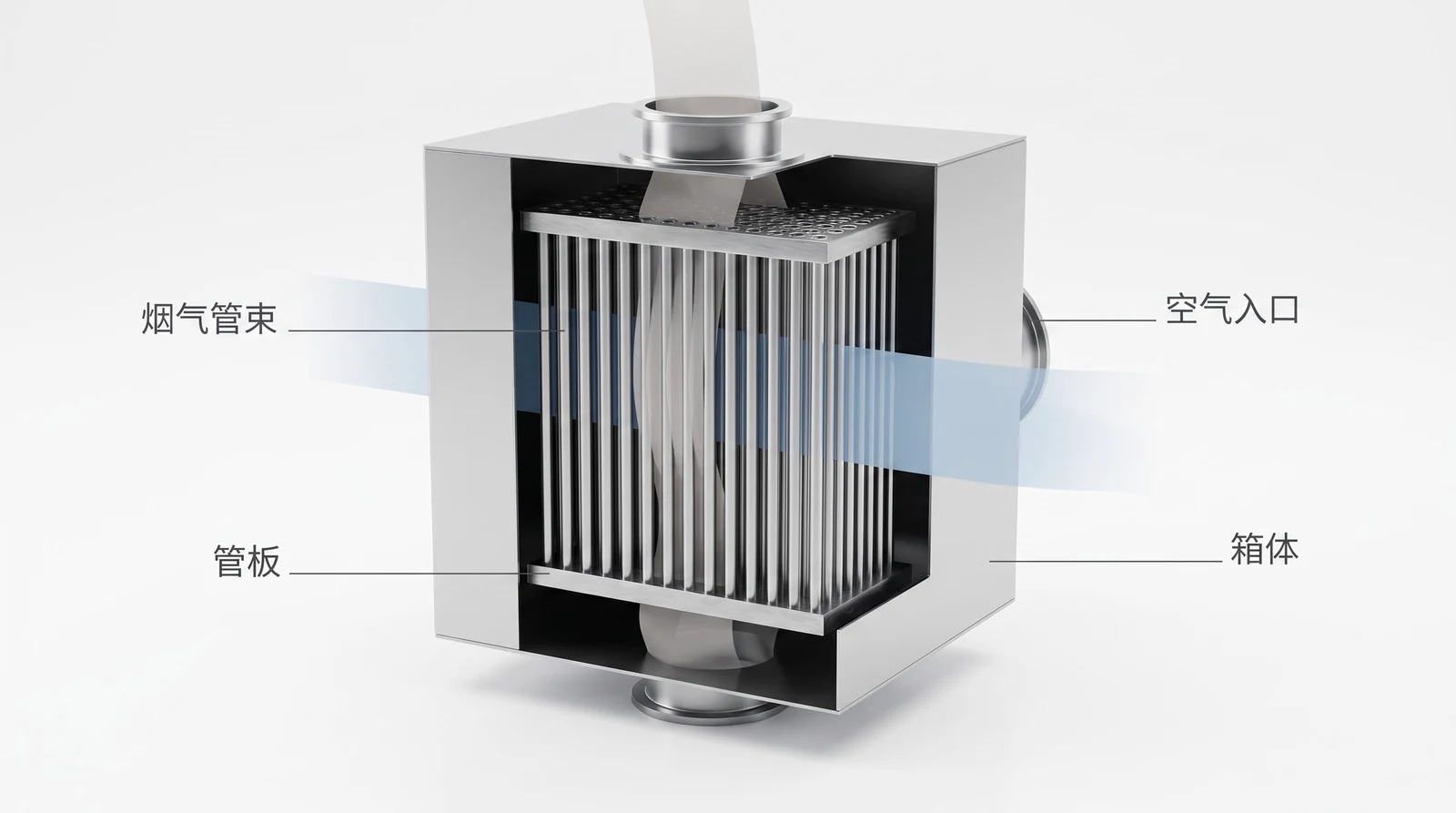

管式空气预热器的结构简单到没什么可讲：一个方箱，里面竖着一大束直管，上下两端焊在管板上。烟气从管内走，空气在管外横向绕流。

它值得单独说一句的地方在于低温腐蚀。整台设备最冷的位置是空气入口侧的管壁——那里既靠近冷空气，烟气也已经降到最低温。酸露点腐蚀就从这一小片开始。工程上的对策是把这一段做成可更换的模块，或者用耐蚀材料、或者靠预热空气把入口温度抬起来。

所以看这类图的时候，值得多问一句：最冷的那一片在哪儿？那就是最先烂的地方。

排烟温度按下去，烟囱也就抽不动了

把排烟温度压低是有代价的，而且这个代价常被忽略：烟囱的抽力也跟着没了。

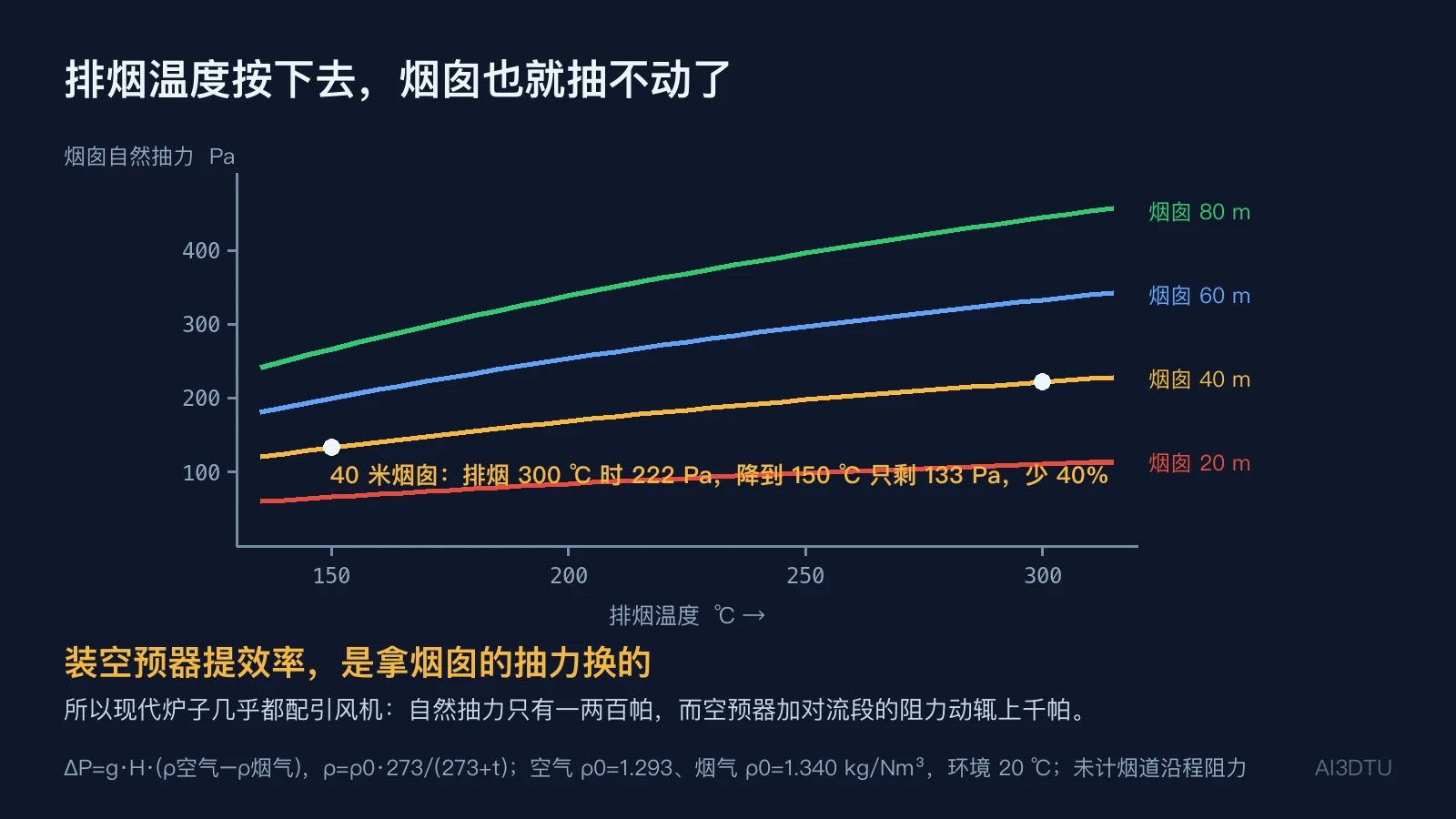

自然抽力来自烟囱内外的密度差：ΔP = g·H·(ρ空气 − ρ烟气)。烟气越热越轻，抽力越大。算一遍：一根 40 米的烟囱，排烟 300 ℃ 时抽力 222 Pa；降到 150 ℃ 只剩 133 Pa，少了 40%。

换句话说，装空预器提效率，是拿烟囱的抽力换的。而现代炉子在烟路上还多了空预器、除尘、脱硝这些阻力件，动辄上千帕——一两百帕的自然抽力根本不够。这就是为什么现代炉子几乎都配引风机：不是因为烟囱不够高，是因为热已经被抠走了。

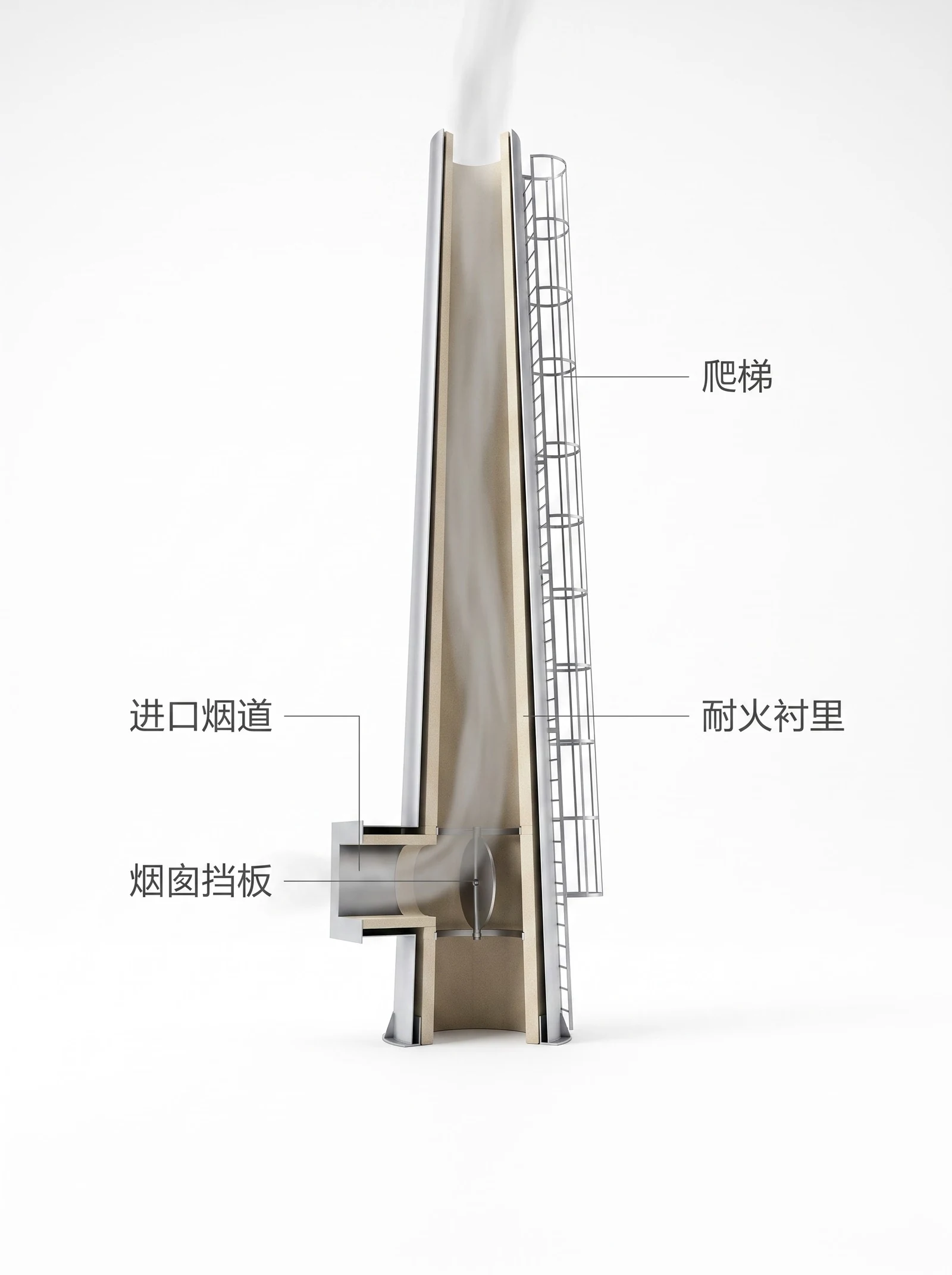

烟囱本身：双层筒壁与底部挡板

烟囱做的是两件事：把烟气排到足够高的地方扩散，以及提供那一点自然抽力。

它的筒壁是双层的——外层钢板承重，内层贴一圈耐火衬里，防止高温烟气和降温后析出的酸性冷凝液侵蚀钢板。底部通常还有一块挡板，停炉时关上，防止冷空气从烟囱倒灌进炉膛（倒灌会让炉膛急冷，对衬里和炉管都不好）。

外壁那道带护笼的爬梯不是装饰：烟气在线监测的取样口通常就装在烟囱中上部，要人上去标定和维护。

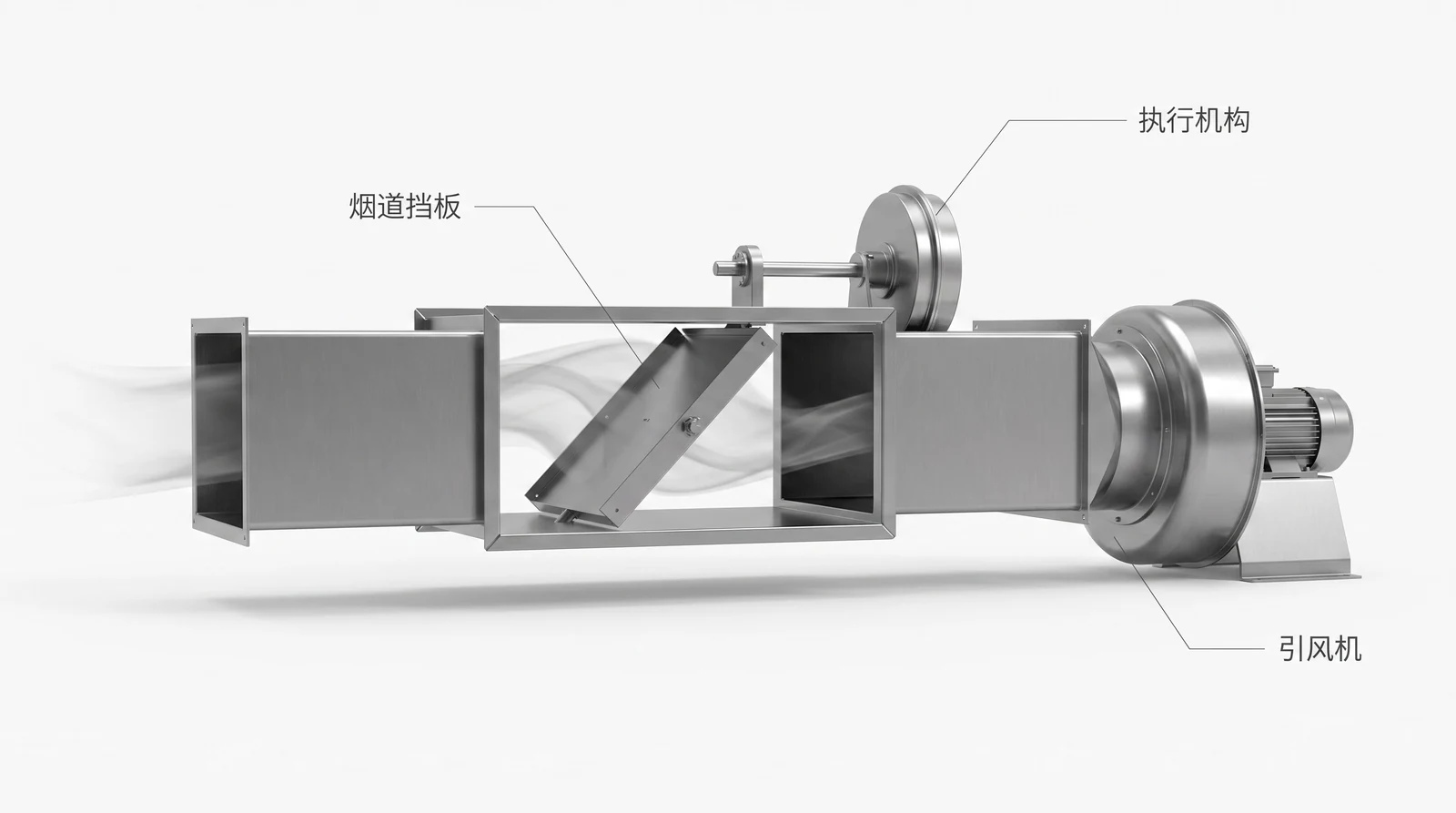

烟囱与引风机：烟气的最后一段路

烟囱做的是两件事：把烟气排到足够高的地方扩散，以及提供那一点自然抽力。它的筒壁是双层的——外层钢板承重，内层耐火衬里防止高温烟气和酸性冷凝液侵蚀钢板。底部通常还有一块挡板，停炉时关上防止冷空气倒灌。

真正把烟气拽出去的是引风机，而调节炉膛负压靠的是烟道挡板加引风机变频。炉膛压力是个必须盯住的参数：正常应维持在负几十帕。变成正压，火焰和烟气会从看火门、烧嘴根部往外窜；负得过头，冷空气从各处缝隙漏进来，排烟量增大、效率下降。

现场看到窜火，第一反应应该是查引风和挡板，而不是先怀疑烧嘴。

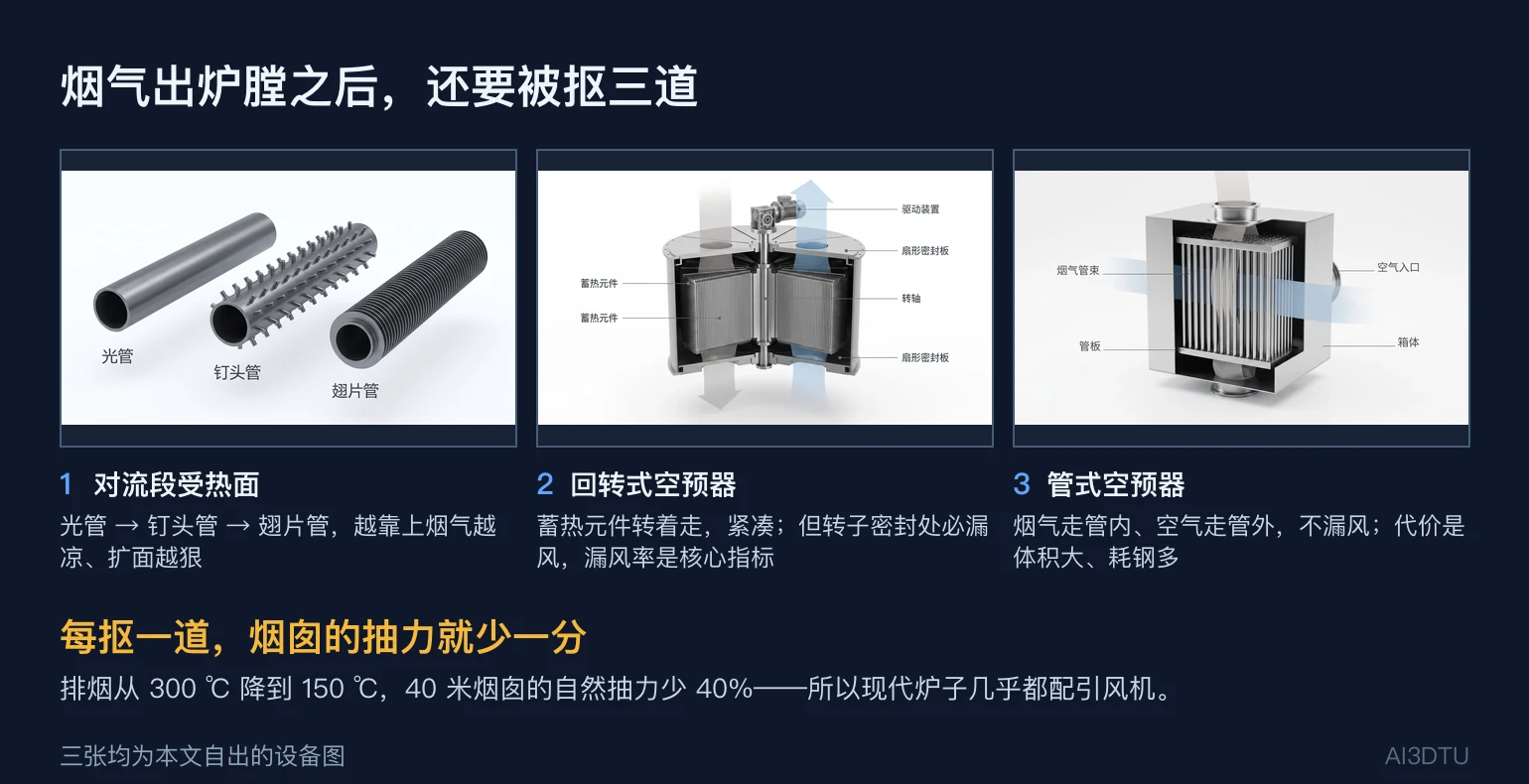

余热回收这一节，一屏回顾

烟气离开炉膛之后要被抠三道：对流段的扩面受热面、空气预热器、然后才轮到烟囱。每抠一道，烟囱的抽力就少一分——这条账要一起算。

结焦：真正决定运行周期的那件事

高温下烃类会在管内壁析出焦炭。焦是很好的隔热材料——导热系数只有 0.7 到 1.5 W/(m·K)，比钢低两个数量级。它一层层长在热流的必经之路上，等于给管子外面裹了层棉袄。

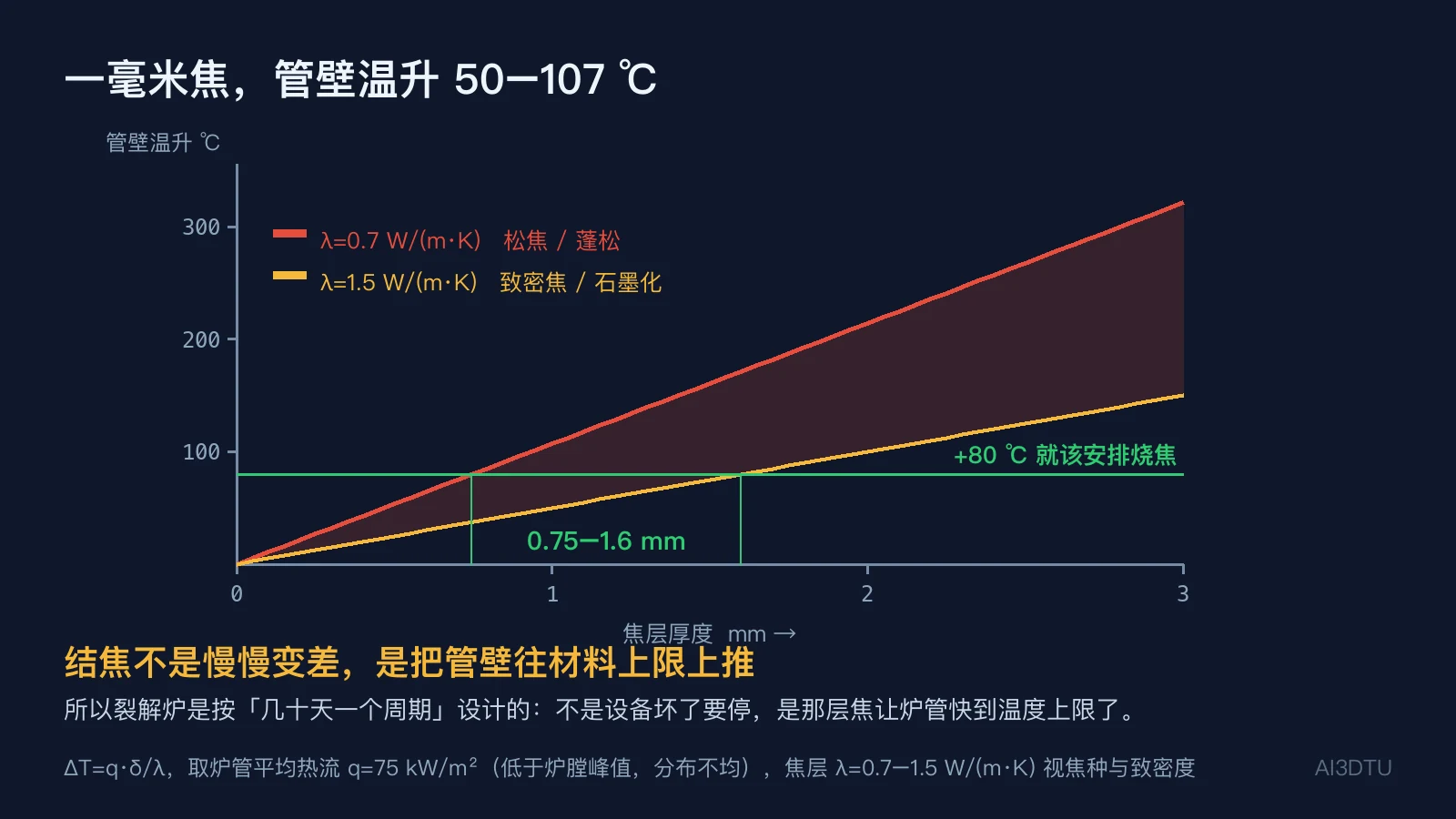

算一下代价：按裂解炉炉管平均热流 75 kW/m² 估，一毫米焦层就把管壁温度顶高 50 到 107 ℃（区间来自焦的导热系数取值范围）。管壁温度是炉管材料的硬约束，顶到上限，蠕变寿命就开始快速消耗。

所以裂解炉是按「几十天一个周期」设计的：不是设备坏了要停，是那层焦让炉管快到温度上限了，必须停下来通蒸汽和空气把焦烧掉。判断该不该烧焦，现场看的就是管壁温度爬升和炉管压降上升这两条曲线，而不是看日历。

普通加热炉同样有这个问题，只是温度低、周期长，表现为渐进的效率下降和出口温度打不上去。看到燃料量在涨而产品温度在跌，先怀疑管内结焦或管外积灰，别一上来就调烧嘴。

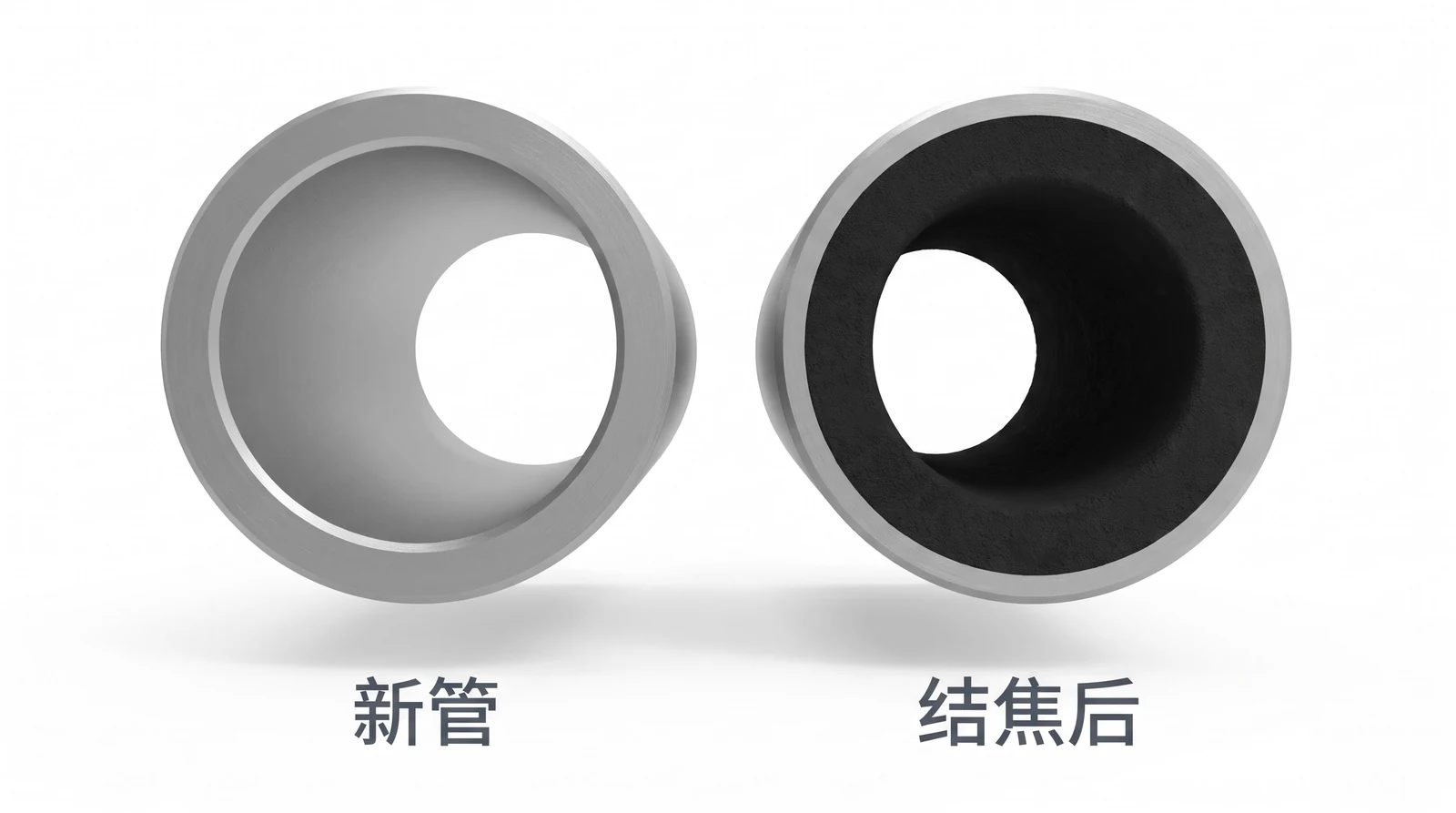

结焦后的管子，剖开是什么样

把一根结了焦的炉管横切开，能直接看到那层焦：金属管壁的内侧多出一圈致密的黑色沉积层，均匀贴着一圈，把内孔明显缩小了。

这一圈带来的是三件事同时发生：热阻（管壁温度被顶高 50–107 ℃，前面算过）；流通面积减小（同样流量下流速升高、压降上升）；停留时间变化（对裂解炉来说直接影响收率）。所以判断该不该烧焦，现场看的是管壁温度爬升和炉管压降上升这两条曲线一起走。

烧焦的做法是通入蒸汽和空气，把焦在高温下烧成一氧化碳和二氧化碳带走。这是一次受控的可控燃烧——升温速率、空气配比都要按规程走，烧猛了会把管子烧坏。

炉管为什么用那么贵的材料

炉管是全炉最贵也最脆弱的部件，选材直接由管壁温度和介质决定。温度上一个台阶，材料就得换一档，价格是跳着走的。

还有一条容易被忽略：炉管的报废往往不是烧穿，是蠕变。高温下金属在持续应力下缓慢变形，表现为管子逐渐胀粗、弯曲、下垂。所以炉管有「设计寿命」这一说——十万小时是常见口径，而每一次超温运行都在提前消耗它。

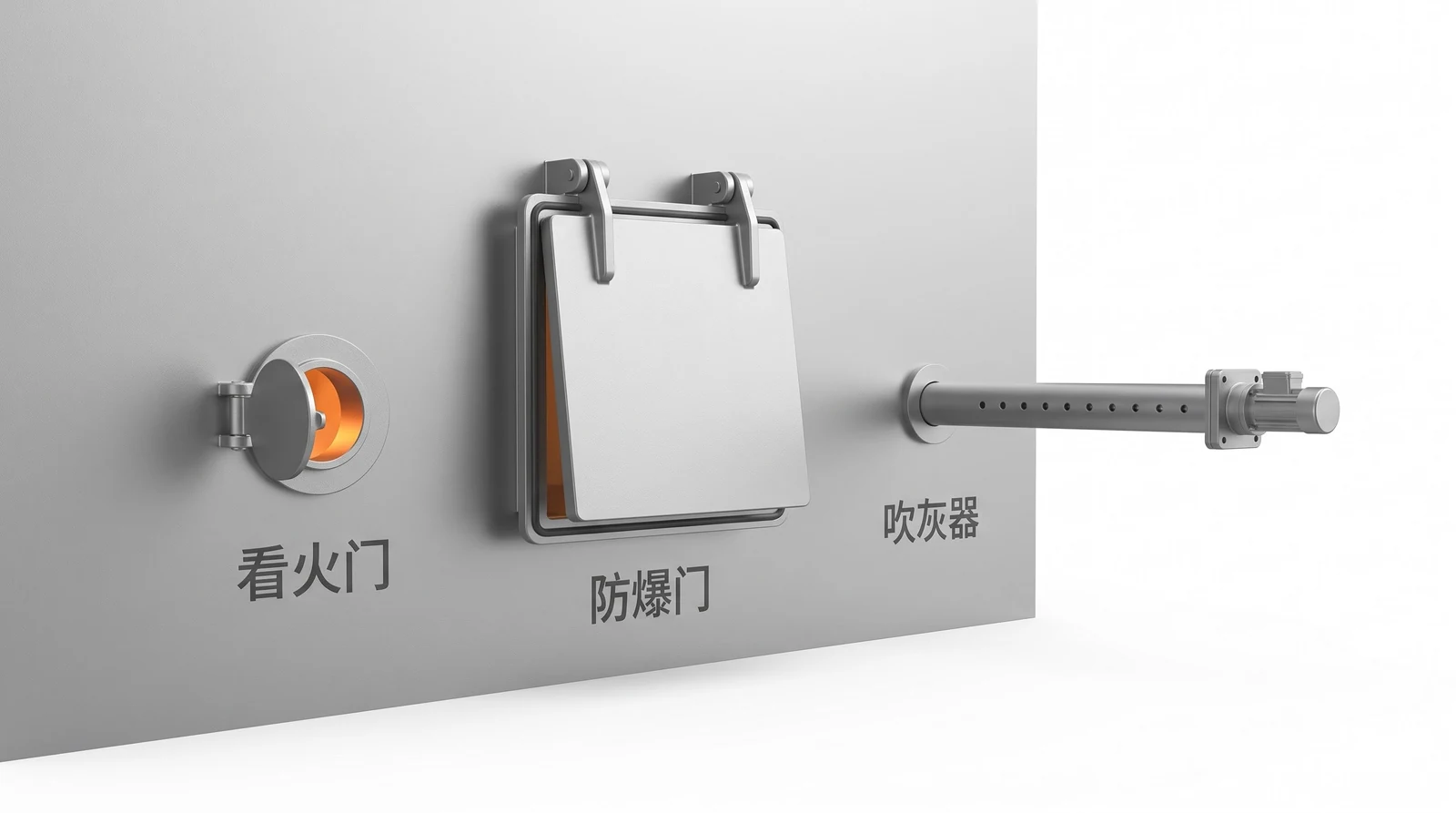

炉体上那几个不起眼的开口

炉壁上有三个小东西，平时没人注意，出事时全靠它们：

• 看火门——一个带小盖的观察孔，用来看火焰形状、看炉管颜色、看有没有舔管。它是判断炉子状态最直接的手段，比任何仪表都快。⚠️ 打开时要站在侧面：炉膛一旦是正压，火会直接窜出来。
• 防爆门——一块用铰链吊着、四周有密封条的板。炉膛内一旦发生爆燃，压力把它顶开泄压，保住炉墙和炉管。它是被动件，平时唯一要做的是确认它没有被锈死或被人为固定住。
• 吹灰器——一根可以伸进炉内的枪管，用蒸汽或压缩空气把对流段管束外表面的积灰打掉。积灰和结焦是一对：一个在管外、一个在管内，都表现为「燃料量在涨而出口温度打不上去」。

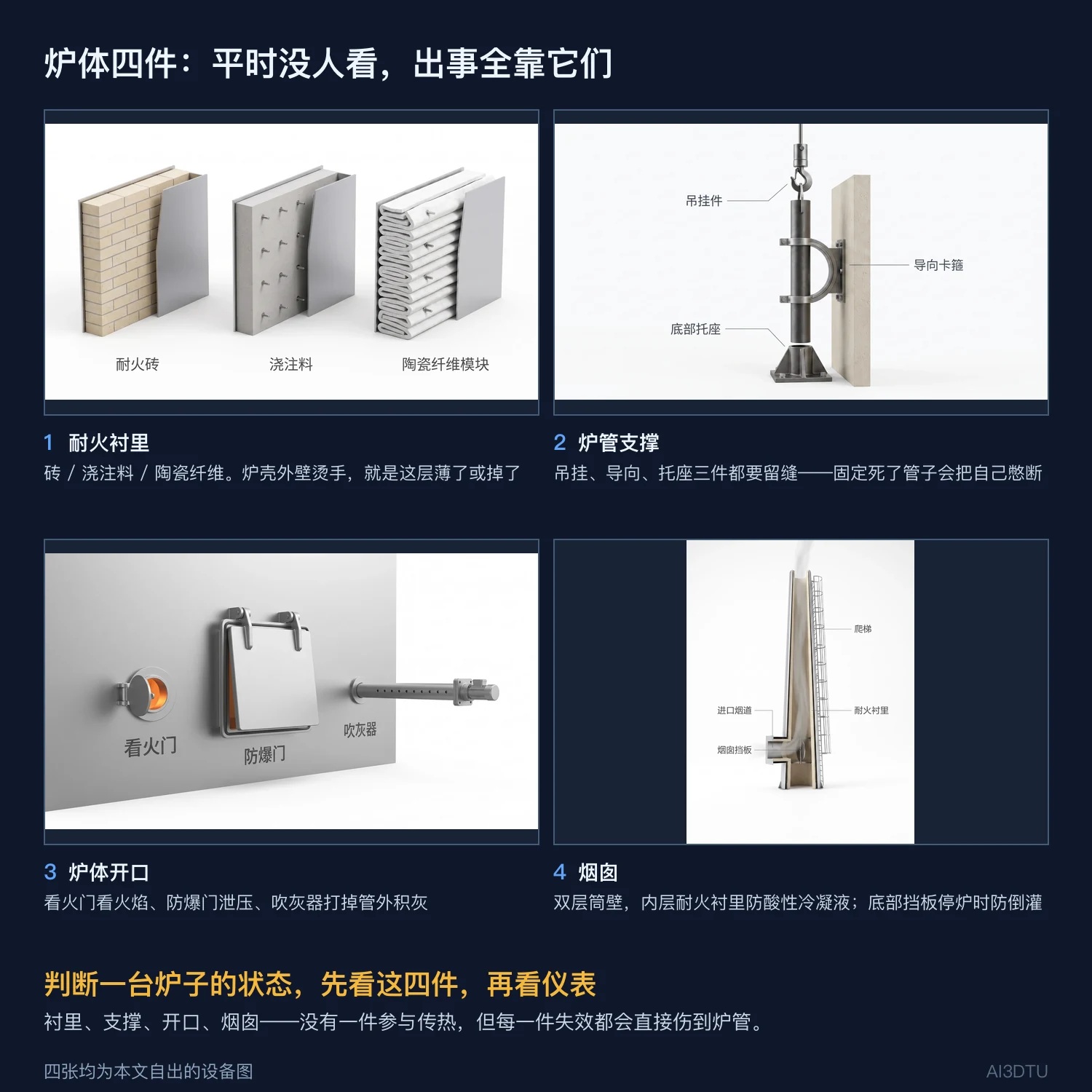

炉体这一节，一屏回顾

衬里、支撑、开口、烟囱——这四件没有一件参与传热，但每一件失效都会直接伤到炉管。判断一台炉子的状态，先看这四件，再看仪表。

看一张炉子的图，先看哪几处

无论是图纸、三维效果图还是现场照片，判断一张炉子的图靠不靠谱，看这几处比看画得精不精细有用得多。

• 烧嘴的位置和火焰方向——底烧、侧烧还是顶烧，直接决定这是哪一类炉子。方向画反，整张图就错了类型。
• 炉管是贴墙还是悬在中间——贴墙是单面受火的加热炉，悬在中间两面受火的才是裂解炉。
• 介质与烟气是不是反向——介质从对流段进、辐射段出，烟气从底往上。两股同向就说明画的人没理解这台设备。
• 对流段管子的表面形式——从下往上应该是光管、钉头管、翅片管的顺序，全画成一样的光管是常见的偷懒。
• 烟囱之外还有没有余热回收——现代炉子在对流段之后通常还有空气预热器，只画一根烟囱直排的图，画的是几十年前的炉子。

最容易画错、也最容易讲错的几处

这一节列的是内行一眼能看出来的错，包括图上的和嘴上的。

• 把辐射段说成「面积最大的一段」——正好相反，它承担大头热负荷，面积只占约五分之一。
• 把裂解炉当成换热器讲——管子里在发生吸热反应，收率对停留时间敏感，这是它和加热炉的本质区别。
• 把「顶烧」当成所有炉子的通用分类——顶烧、侧烧、底烧主要是转化炉的分类口径，套到别的炉型上会闹笑话。
• 认为过剩空气越多烧得越透——过量空气只是被加热到排烟温度然后排掉，效率是净下降的。
• 认为排烟温度越低越好——低于露点会酸腐蚀，含硫燃料的炉子必须留出余量。
• 火焰画成直接舔在管子上——那是事故工况不是正常工况，局部超温和结焦都从这里开始。

选型与看图速查

把前面几段压成一张表。左边是你面对的场合，右边是应该落到哪种结构上。

出问题先看哪儿

现场最常见的四类现象，以及应该先查什么。顺序很重要——先查便宜的、快的、可逆的。

画炉子的三维图时，最难的是什么

炉子是化工设备里最难用一张图讲清楚的一类：外面是个光秃秃的铁壳，全部信息都藏在里面，而里面的关键关系——火焰从哪儿来、管子贴墙还是悬中间、烟气往哪走——恰恰是外观完全看不出来的。所以炉子的图几乎一定要剖开画，而且剖切面得切在能同时看到烧嘴和炉管的位置上。

这也是这类图最容易出错的地方：形态好画，空间关系难画。本文的设备图用 AI3DTU 生成，其中裂解炉那张改了一版才对——第一版把炉管画得贴着炉墙，那就成了普通加热炉。带上炉膛剖面的参考图或图纸再生成，还原真实的连接与位置关系会稳得多；纯靠文字描述「谁在谁中间」，是最容易出偏差的一类要求。

如果只是要一张能说清结构的图，把三件事说死通常就够了：烧嘴在哪一面、炉管贴墙还是悬空、介质和烟气各自的走向。这三条对了，图就不会画成另一台设备。
