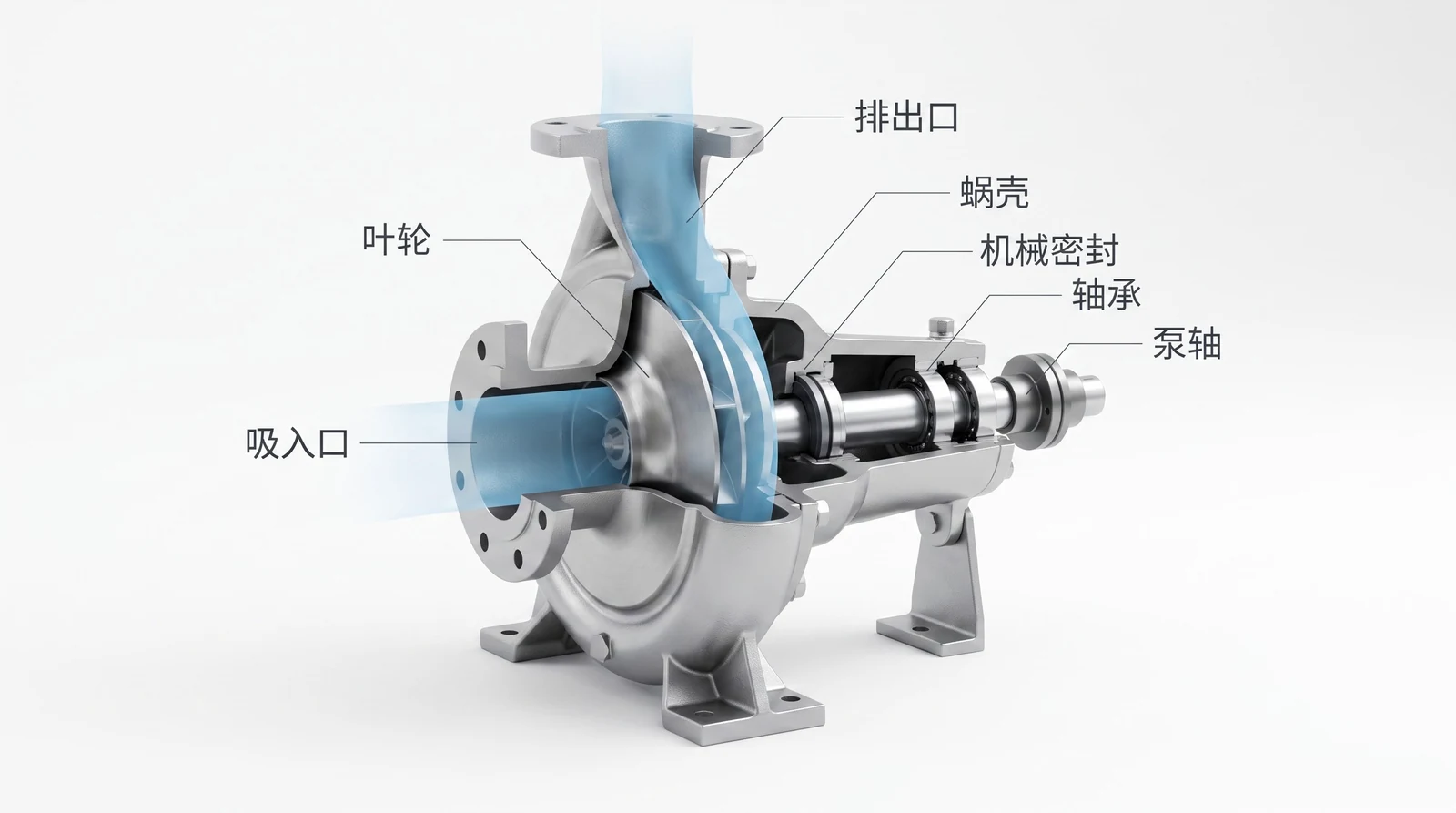

离心泵是怎么把水送上去的
原理只有一句话：叶轮把液体甩出去给它速度，蜗壳再把速度变成压力。
液体从吸入口沿轴向进来，到叶轮中心被叶片带着一起转，离心力把它甩向外缘——出叶轮时速度很高、压力还不高。真正升压是在蜗壳里完成的：蜗壳的流道从叶轮外缘出发沿圆周越来越宽，液体一减速，动能就转成静压。
这也是离心泵和容积式泵最根本的区别：它不是把液体"推"出去的，是甩出去的。很多现场问题——为什么必须先灌泵、为什么关小阀门流量降了电却没省多少、为什么吸不上热水——根子都在这句话里。

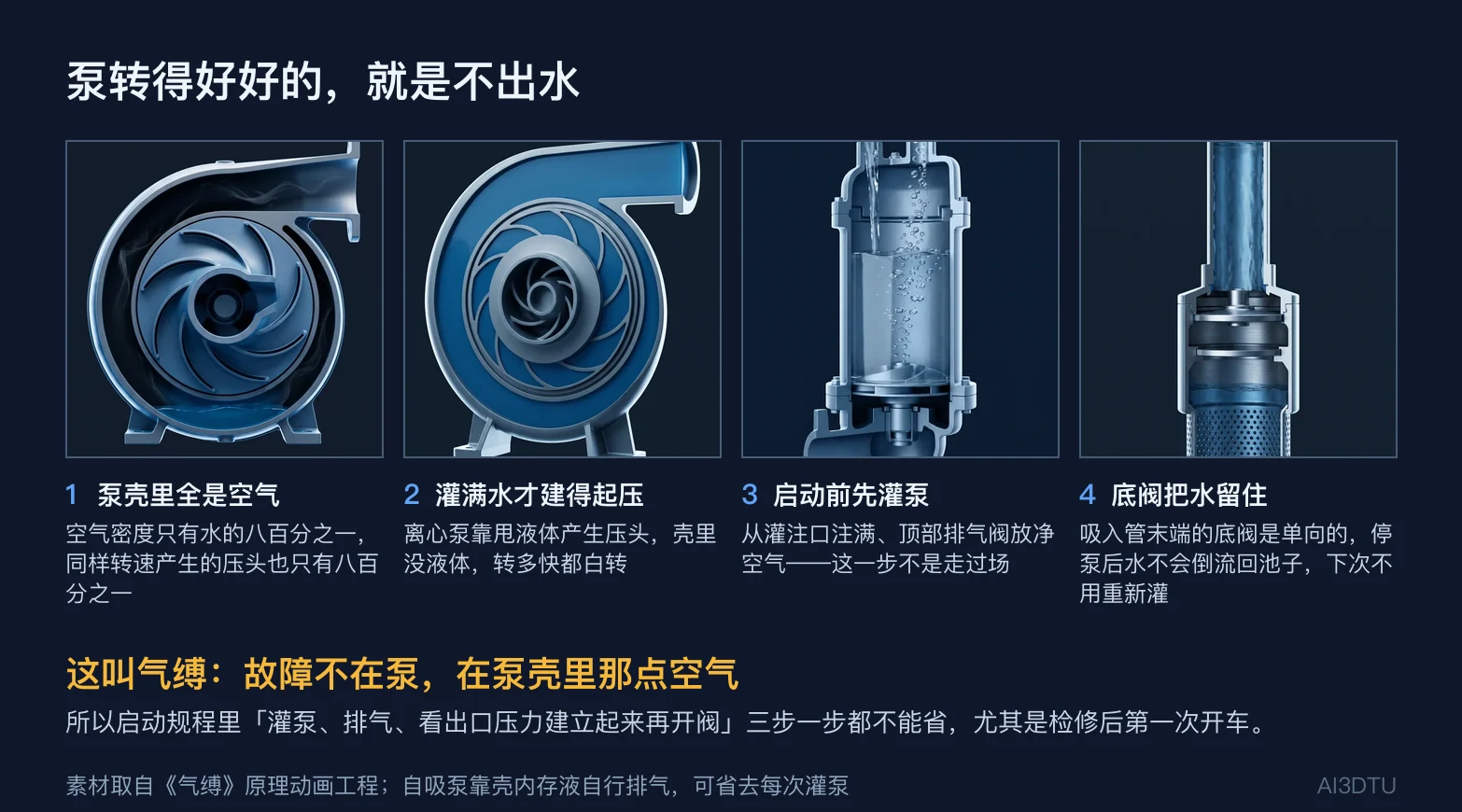

泵转得好好的，就是不出水：气缚
这是最常见也最容易解决的一种。
离心泵靠甩液体产生压头，而空气的密度只有水的八百分之一。泵壳里如果是空气，同样的转速产生的压头也只有八百分之一——根本吸不上水，泵就在那儿空转。
这叫气缚。解法是灌泵：从灌注口注满液体、打开顶部排气阀把空气放净，再启动。
底阀是配套的手段：装在吸入管末端，单向，停泵后水不会倒流回池子，下次开车就不用重新灌。所以底阀漏了，第二天早上泵就"抽不上水"了。
启动规程里「灌泵、排气、看出口压力建立起来再开出口阀」三步，一步都不能省，尤其是检修后第一次开车。

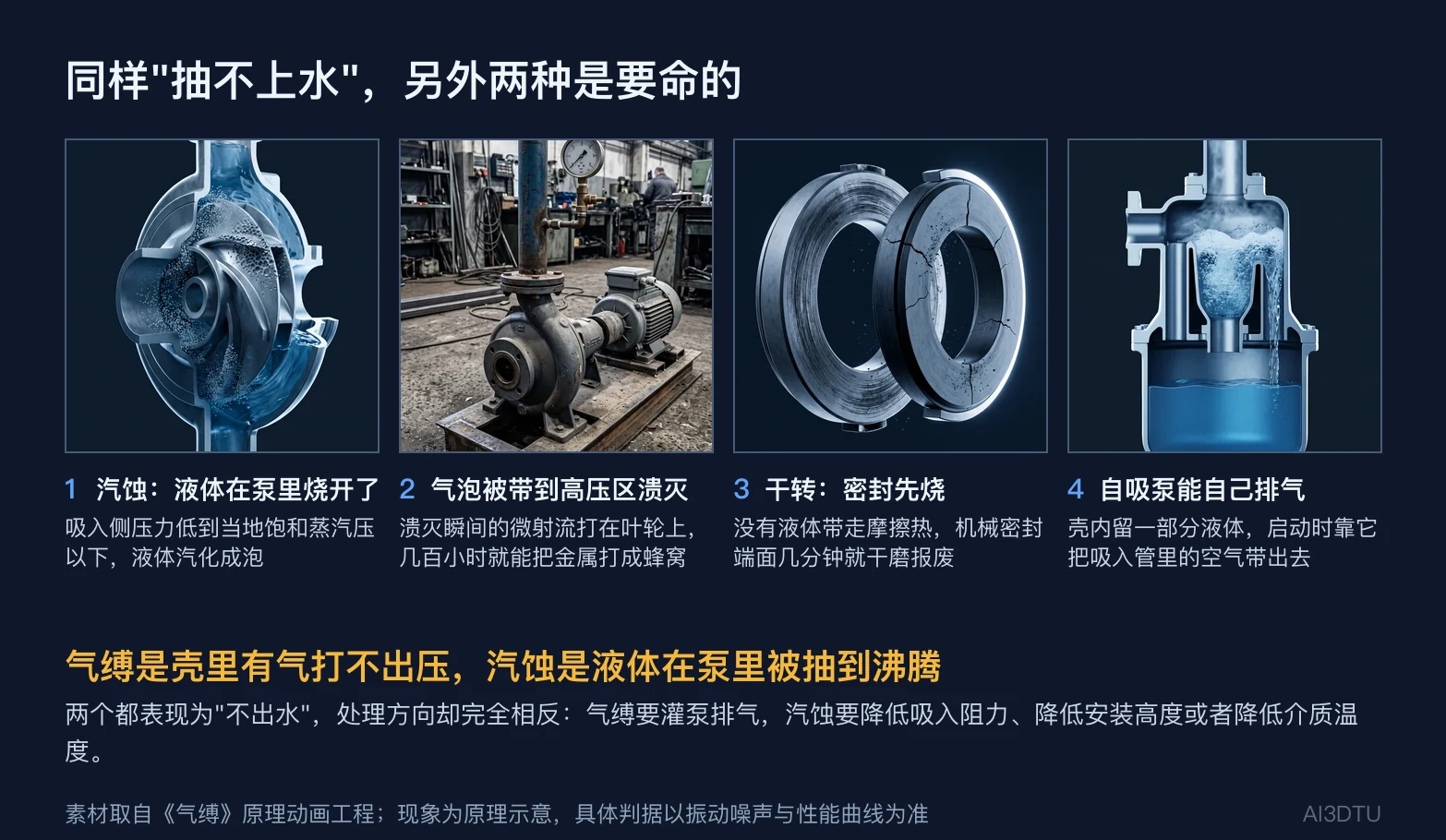

同样"抽不上水"，另一种是要命的：汽蚀
气缚和汽蚀经常被混为一谈，但它们是两件完全不同的事，处理方向甚至相反。
汽蚀是液体在泵里被抽到沸腾了。液体从吸入管进泵，到叶轮入口那一段压力是最低的。如果这个压力低到当地温度下的饱和蒸汽压以下，液体就地汽化，形成大量气泡。
气泡随液体被带到叶轮外缘的高压区，瞬间溃灭。溃灭产生的微射流压力极高，反复打在叶轮和蜗壳表面，几百小时就能把金属打成蜂窝状。
现场特征很典型：泵体发出像在抽石子一样的噼啪声，出口压力波动，流量下降，振动上升。
还有第三种情况：干转。没有液体带走摩擦热，机械密封端面几分钟就干磨报废。所以"先开泵再灌水"这种操作是禁止的。
气缚和汽蚀，一张表分清
这两个词在考试和现场都容易搞混，关键是记住：气缚是"壳里有气"，汽蚀是"液体变了气"。
| 气缚 | 汽蚀 | |
|---|---|---|
| 气体从哪来 | 外面进来的空气 | 液体自己汽化的蒸汽 |
| 发生位置 | 整个泵壳 | 叶轮入口附近的低压区 |
| 什么时候 | 启动时、底阀漏了、吸入管漏气 | 运行中，吸入条件变差时 |
| 现象 | 完全打不出压，泵空转 | 有压力但波动，噼啪响，流量下降 |
| 对泵的伤害 | 主要伤密封（干转） | 叶轮被打成蜂窝，不可逆 |
| 怎么办 | 灌泵、排气、查吸入管和底阀是否漏 | 降吸入阻力、降安装高度、降介质温度、降转速 |
汽蚀余量：泵能装在液面上多少米，是算出来的
要不要汽蚀，看的是一道减法：吸入口能提供的富余压头（NPSHa），必须大于泵自身要求的（NPSHr）。
NPSHa 主要由三项决定：大气压折成的水柱高度、减去介质的饱和蒸汽压折成的高度、再减去吸入管路的阻力损失和安装高度。

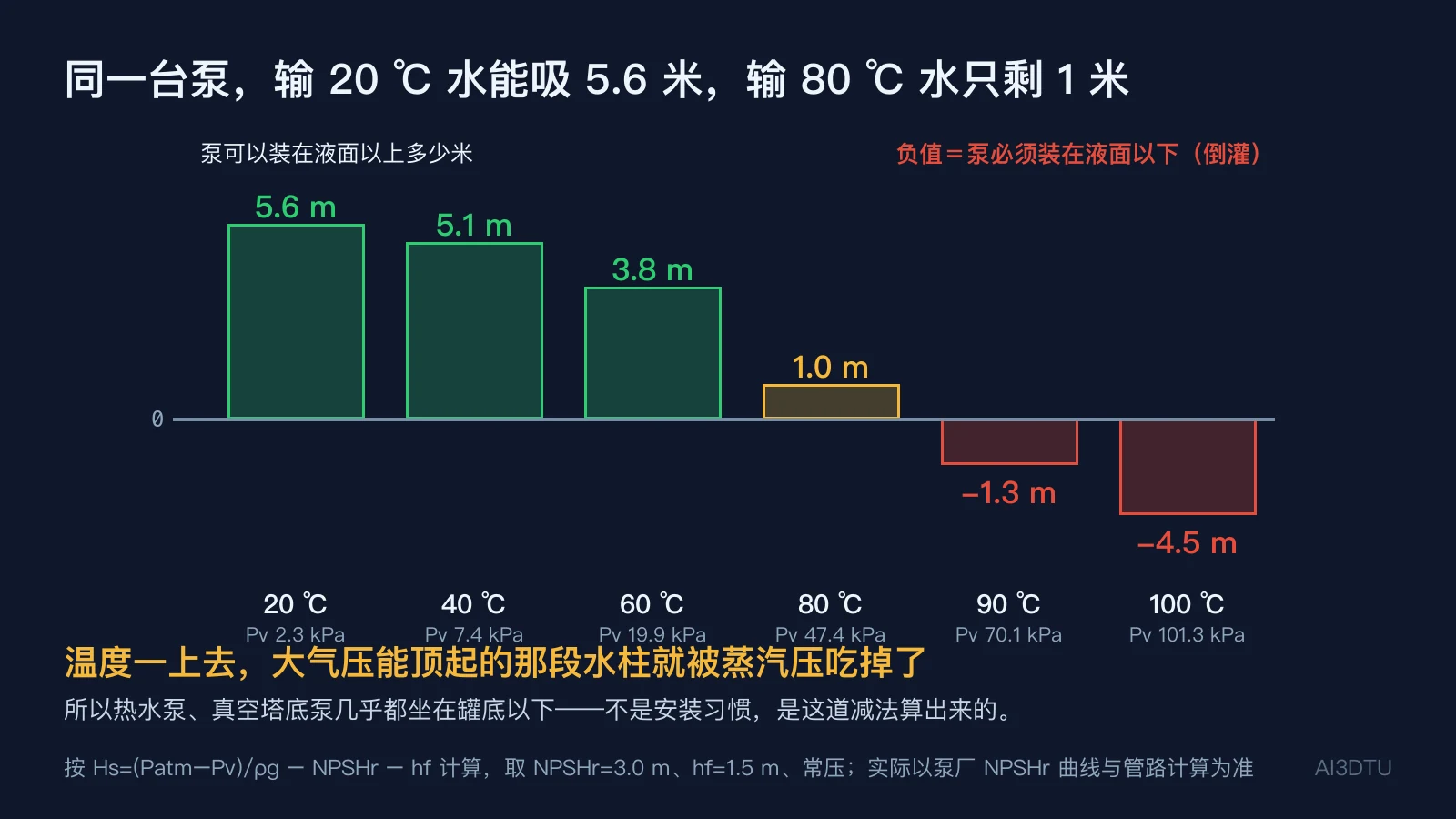

温度在这里是主角。20 ℃ 水的饱和蒸汽压只有 2.34 kPa，几乎不占份额；但 80 ℃ 水已经是 47.4 kPa，把大气压能顶起的那段水柱吃掉了将近一半；到 100 ℃ 正好等于大气压，这一项归零。
按同一台泵（NPSHr 取 3 m、管路损失 1.5 m）算：输 20 ℃ 水可以装在液面以上 5.6 米，输 80 ℃ 水只剩 1.0 米，输 100 ℃ 水要 −4.5 米——必须倒灌。
这就是为什么热水泵、真空塔底泵几乎都坐在罐底以下。不是安装习惯，是这道减法算出来的。
泵送多少水，不由泵一个人说了算

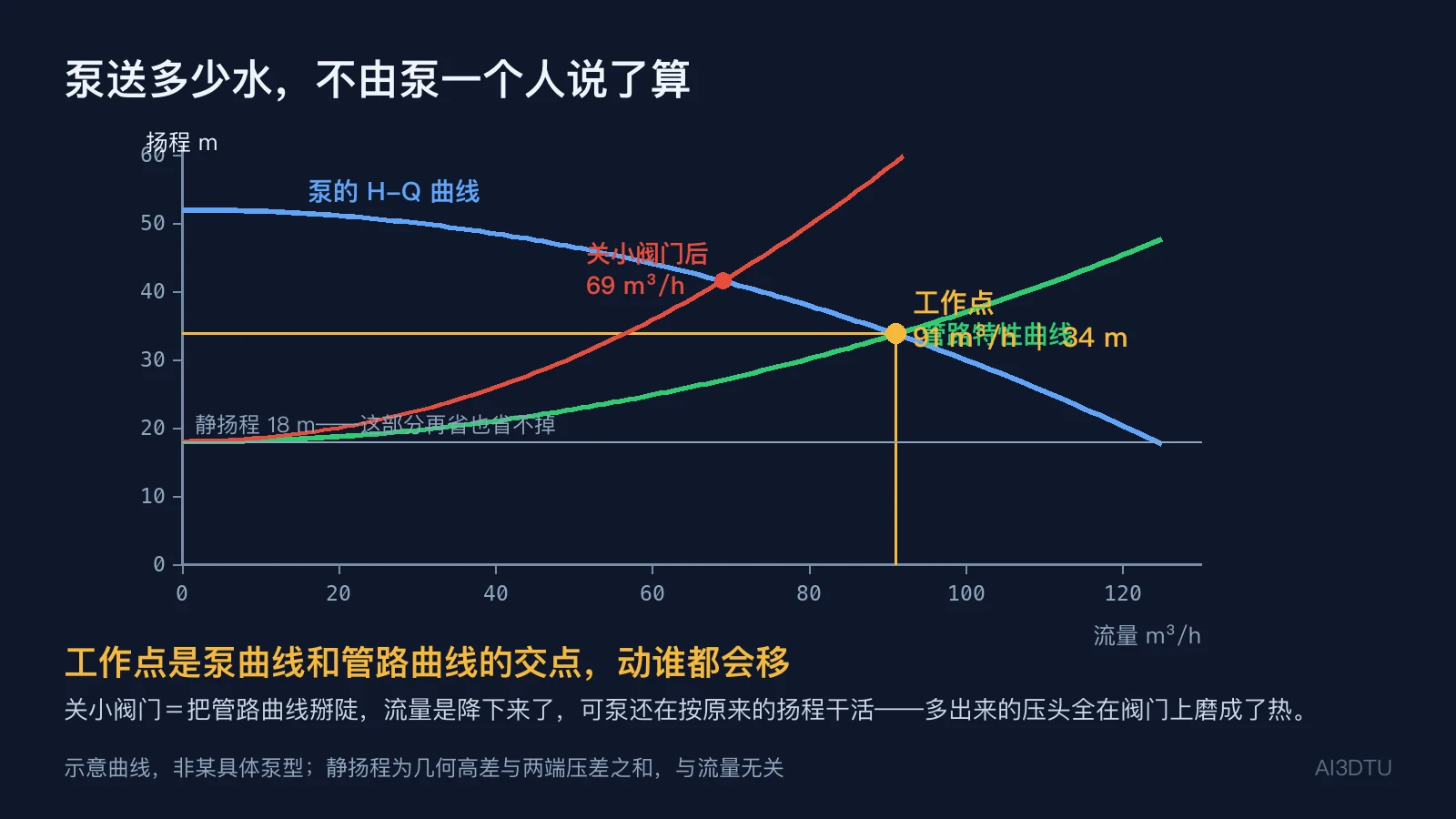

很多人以为泵的铭牌流量就是它的流量。不对。实际流量是泵的性能曲线和管路特性曲线的交点，叫工作点。
泵的 H-Q 曲线是往下走的：流量越大，能给的扬程越低。
管路特性曲线是往上走的：H = 静扬程 + 阻力损失。静扬程是几何高差加两端压差，跟流量无关，再省也省不掉；阻力损失跟流量的平方走。
两条线一交，流量就定了。所以换泵、改管径、改罐位、甚至只是把过滤器堵了，工作点都会移。
调流量：关阀门还是变频，差多少电
这是泵上最大的一笔省钱账。
关小出口阀，本质是把管路特性曲线掰陡。流量确实降下来了，但泵仍然在自己的曲线上工作——它照常出力，只是多出来的那部分压头全在阀门上磨成了热。
变频调速是降转速，让泵的曲线本身往下移，只出管路真正需要的那点扬程。

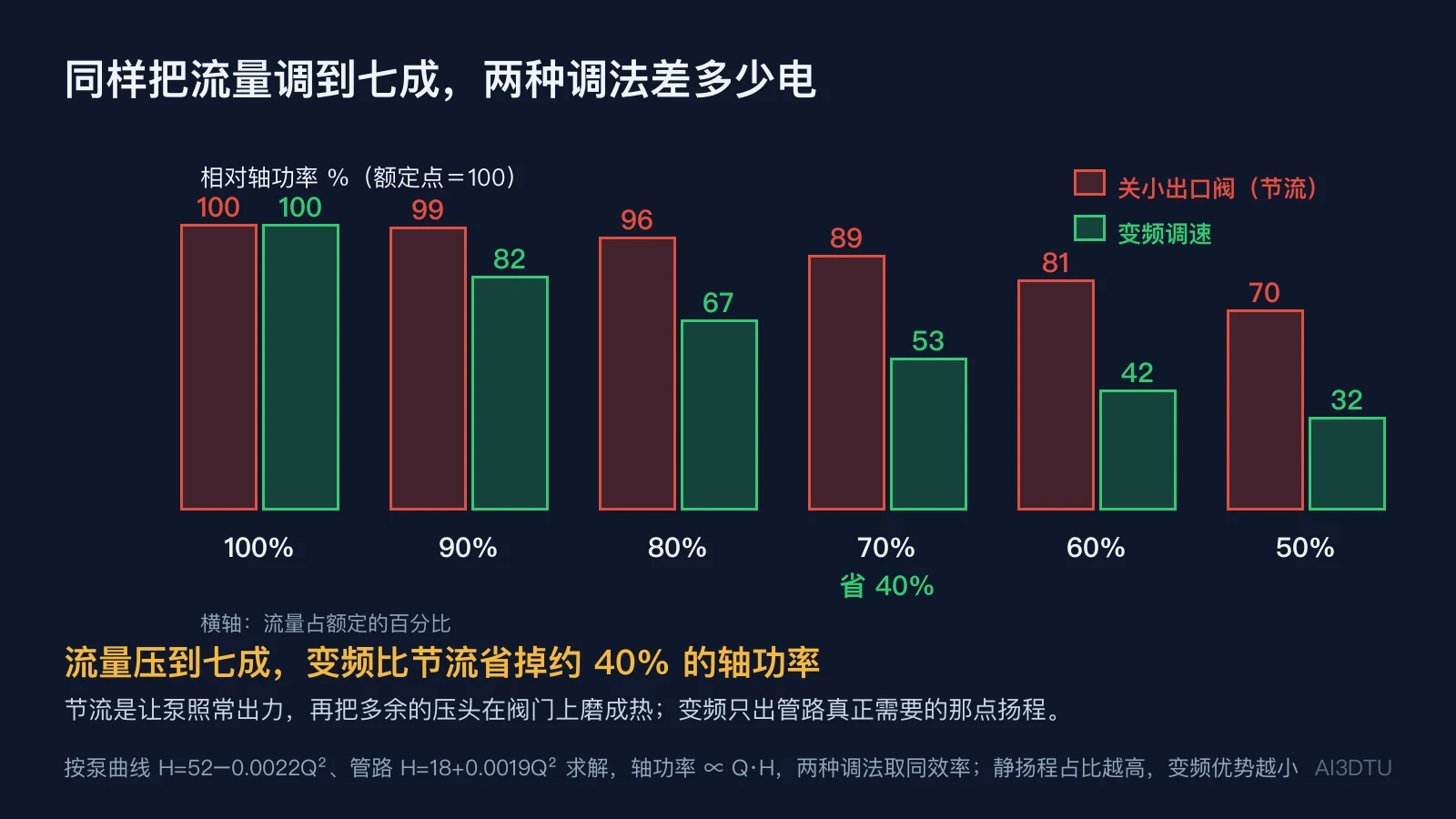

用同一套泵曲线和管路曲线求解：把流量压到额定的 70%，节流后轴功率还有 89%，变频只要 53%——变频省掉约 40%。压到 50% 时差距更大。
但有个前提要说清楚：静扬程占比越高，变频的优势越小。如果一台泵主要是在往高处送水（静扬程占绝大部分），转速降下去扬程就不够了，省不了多少。真正适合变频的是阻力损失为主的循环系统。

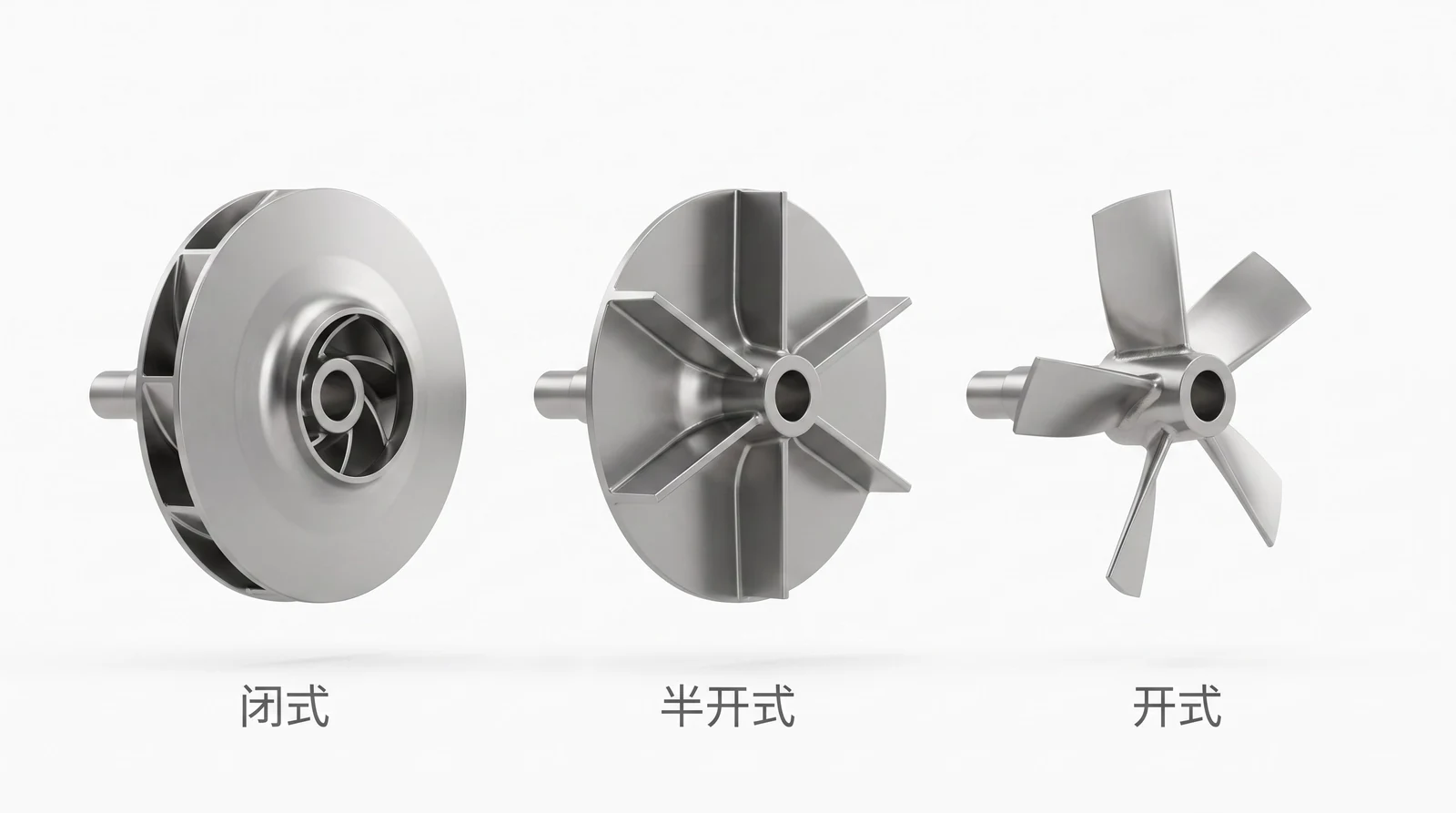

叶轮有三种，选的是"能不能堵"
闭式叶轮前后都有盖板，流道封闭，效率最高——但流道细，最怕堵。清水、清洁介质用它。
半开式只有后盖板，正面敞开。效率略低，但能过一些颗粒，也好清理。
开式前后都没盖板，叶片直接立在轮毂上。效率最低，但通道最大，含固体、纤维、易结垢的介质只能用它。
所以选叶轮不是选效率，是先问介质里有什么。

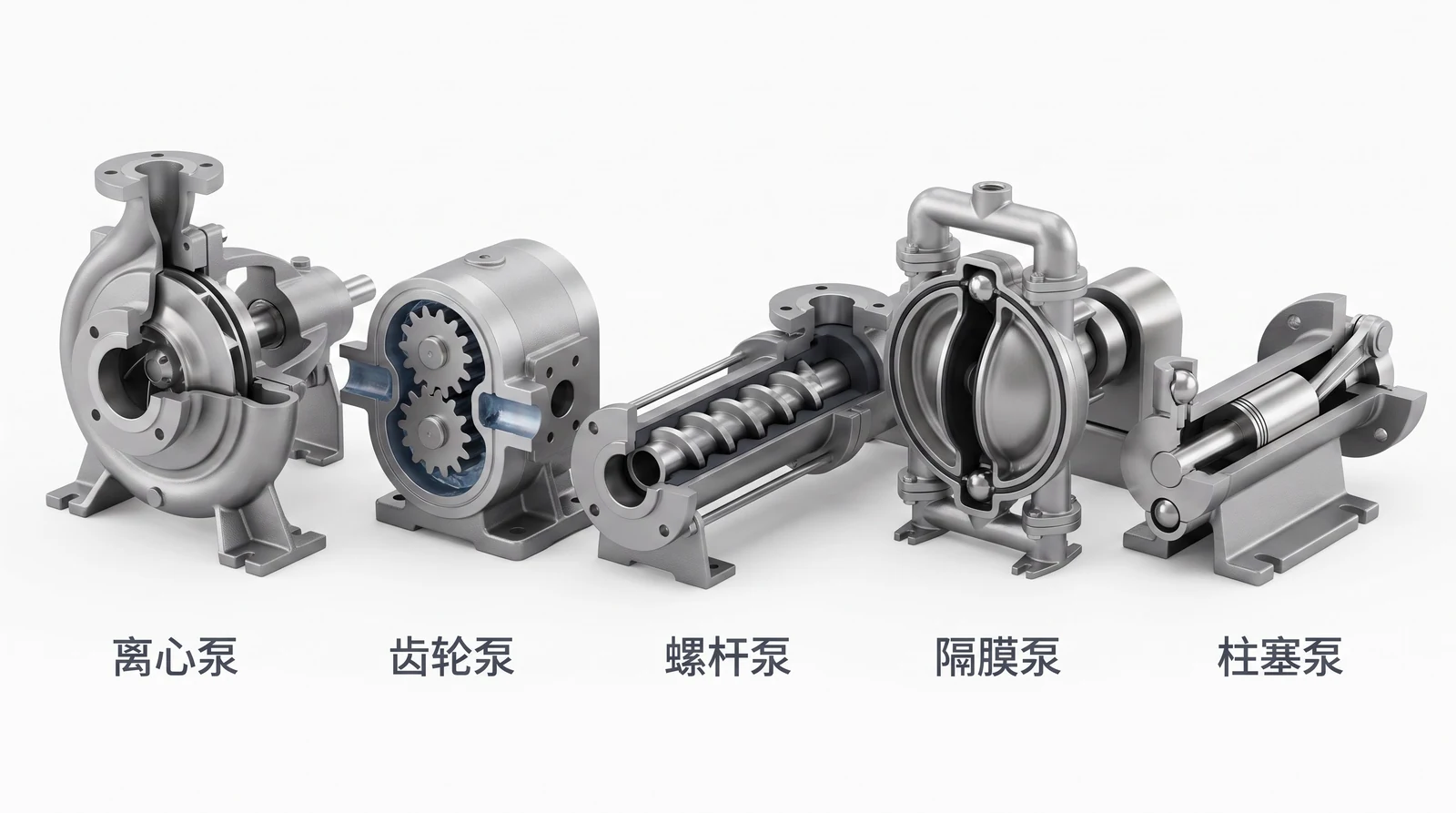

泵不止离心一种
离心泵占了工业用泵的绝大多数，但它有两个天生的短板：扬程不够高时得多级串，以及流量随背压变化。所以还有一大类容积式泵。
齿轮泵、螺杆泵：靠齿间或螺旋腔把液体成腔推走。流量基本不随背压变化，适合高黏度介质（离心泵一遇高黏度效率就崩）。
隔膜泵、柱塞泵：靠往复运动改变腔体容积，配单向阀控制方向。计量精度高，隔膜泵还能做到全密封无泄漏，适合强腐蚀、有毒、高精度加药的场合。
一句话记：要大流量选离心，要高黏度选螺杆齿轮，要精确计量或绝对不能漏选隔膜柱塞。
离心泵和自吸泵的区别
自吸泵本质上还是离心泵，区别在于它自己能把吸入管里的空气排掉。
做法是在泵壳里留一部分液体（靠储液腔或回流结构）。启动时叶轮搅动这部分液体，把吸入管里的空气一点点卷进来、带到出口排掉，几十秒到几分钟后吸入管形成真空，水就上来了。
代价是效率低一些、结构复杂一些。所以固定安装、有底阀、有灌泵条件的场合，普通离心泵更划算；频繁启停、移动使用、或者底阀不可靠的场合，自吸泵省事得多。
注意自吸泵第一次使用仍然要灌泵——它自吸靠的就是壳里那点液体。
选型对照表
选泵按这个顺序问，基本不会错。
| 先问什么 | 怎么影响选型 |
|---|---|
| 介质里有没有固体、纤维 | 有 → 开式或半开式叶轮，或选螺杆泵；清洁 → 闭式叶轮效率最高 |
| 黏度多大 | 高黏 → 离心泵效率急剧下降，改选螺杆泵、齿轮泵 |
| 流量要不要精确 | 要计量 → 柱塞泵、隔膜泵；只要够用 → 离心泵 |
| 能不能有一点泄漏 | 绝对不能 → 隔膜泵或磁力泵；一般 → 机械密封离心泵 |
| 介质温度多高 | 高温 → 先算 NPSHa，多半要倒灌安装，并考虑高温泵型 |
| 流量会不会经常变 | 经常变且静扬程占比低 → 上变频，省电很可观 |
| 扬程够不够 | 单级不够 → 多级泵，或两台串联 |
| 流量不够 | 两台并联——但注意并联后每台的流量不是简单相加，工作点会左移 |
出问题先看哪儿
泵的异常大多能顺着"吸入侧—泵本身—排出侧"这条线排查。
- 先分清气缚还是汽蚀——一个要灌泵，一个要降吸入阻力，方向相反
- 噼啪响别急着修泵，先看吸入条件；叶轮已经被打伤时，换泵也解决不了根因
- 调流量优先考虑变频，但先确认静扬程占比不高
| 现象 | 先看 | 常见方向 |
|---|---|---|
| 完全不出水，出口压力为零 | 泵壳是否灌满、吸入管与底阀 | 气缚；底阀漏；吸入管进气；转向反了 |
| 有压力但流量不足 | 出口阀开度、过滤器压差、转向 | 管路阻力增大；叶轮磨损或堵塞；转速不够 |
| 噼啪响、压力波动 | 吸入侧压力、介质温度、安装高度 | 汽蚀——先降吸入阻力和温度，不是先修泵 |
| 电流偏高 | 实际流量、介质密度黏度 | 工作点右移流量过大；介质变重变稠 |
| 机械密封漏 | 是否干转过、冲洗液 | 干转烧过；冲洗液不足；对中不良 |
| 轴承温度高、振动大 | 对中、基础、叶轮平衡 | 对中偏差；地脚松动；叶轮结垢导致不平衡 |
| 出口压力慢慢下降 | 叶轮与口环间隙 | 长期磨损导致内漏增大 |
常见问题
离心泵抽不出来水是怎么回事？
最常见是气缚：泵壳里存了空气。空气密度只有水的约八百分之一，同样转速产生的压头也只有八百分之一，根本吸不上水。解法是灌泵——从灌注口注满液体、打开顶部排气阀放净空气再启动；同时检查吸入管末端的底阀是否漏（底阀漏了水会倒流回池子）和吸入管路有没有进气点。另一种是汽蚀，表现为有压力但波动、泵体发出噼啪声、流量下降，处理方向完全相反。此外还要确认电机转向是否正确。
气缚和汽蚀有什么区别？
气缚是外面进来的空气占据了泵壳，整个泵打不出压、空转，多发生在启动时或底阀、吸入管漏气时，主要危害是干转烧机械密封，解法是灌泵排气。汽蚀是液体自己在泵内汽化：叶轮入口附近压力低于当地饱和蒸汽压，液体就地沸腾产生气泡，气泡被带到高压区瞬间溃灭，微射流反复冲击把叶轮打成蜂窝状，属于不可逆损伤。汽蚀多发生在运行中吸入条件变差时，解法是降低吸入管阻力、降低安装高度、降低介质温度或降低转速。一句话：气缚是壳里有气，汽蚀是液体变了气。
离心泵能装在液面以上多高？
看一道减法：允许吸上高度 = (大气压 − 介质饱和蒸汽压)/ρg − 泵的必需汽蚀余量 NPSHr − 吸入管路损失。温度是主角：20 ℃ 水饱和蒸汽压只有 2.34 kPa，80 ℃ 是 47.4 kPa，100 ℃ 正好等于大气压。按同一台泵（NPSHr 取 3 m、管路损失 1.5 m）算，输 20 ℃ 水可装在液面以上 5.6 米，输 80 ℃ 水只剩 1.0 米，输 100 ℃ 水结果是 −4.5 米即必须倒灌安装。这就是热水泵和真空塔底泵几乎都坐在罐底以下的原因。
调泵的流量，关阀门和变频差多少电？
差很多。关小出口阀是把管路特性曲线掰陡，泵仍在自己的曲线上照常出力，多余的压头全在阀门上磨成热；变频是降转速让泵曲线本身下移，只出管路真正需要的扬程。用同一套泵曲线与管路曲线求解，把流量压到额定的 70%：节流后轴功率还有约 89%，变频只要约 53%，变频省掉约 40%；压到 50% 时差距更大。前提是静扬程占比不能太高——如果泵主要在往高处送水，转速降下去扬程就不够，节能有限，真正适合变频的是阻力损失为主的循环系统。
离心泵的叶轮有几种，怎么选？
三种。闭式叶轮前后都有盖板，流道封闭，效率最高，但流道细最怕堵，适合清水和清洁介质。半开式只有后盖板、正面敞开，效率略低但能过一些颗粒，也便于清理。开式前后都没有盖板，叶片直接立在轮毂上，效率最低但通道最大，含固体、纤维或易结垢的介质只能用它。选叶轮的第一问不是效率，而是介质里有什么。
离心泵和自吸泵有什么区别？
自吸泵本质仍是离心泵，区别是它能自己排掉吸入管里的空气：泵壳内靠储液腔或回流结构留一部分液体，启动时叶轮搅动这部分液体，把吸入管里的空气逐步卷入并从出口排走，几十秒到几分钟后建立真空。代价是效率略低、结构较复杂。固定安装、有底阀、方便灌泵的场合用普通离心泵更划算；频繁启停、移动使用或底阀不可靠的场合自吸泵省事。注意自吸泵第一次使用仍需灌泵，因为它自吸靠的就是壳里那点液体。
离心泵的启动步骤是什么？
关键顺序是：确认进口阀全开、出口阀关闭 → 灌泵，从灌注口注满液体 → 打开顶部排气阀放净空气 → 点动确认转向正确 → 启动电机 → 看出口压力表建立起额定压力 → 再缓慢打开出口阀到所需流量。出口阀关闭启动是为了降低启动电流（离心泵闭阀时轴功率最小），但闭阀空转时间不能长，否则泵内液体温升过快。检修后第一次开车尤其不能省灌泵和排气这两步。
