调节阀与球阀工作原理:流量特性怎么选、阀权度是什么、气开气关怎么判断

发布于 2026-10-10|相关行业:化工

气动薄膜调节阀整机纵向剖视图,可见膜片、弹簧、支架与行程标尺、阀杆、填料函、阀芯与阀座、S形绕流阀体

"阀门有几种"这个问题,有两套答案

这是最容易一开始就错的地方。按结构分按功能分是两套完全不同的分法,混成一张表就乱了。

按结构分(关闭件长什么样):闸阀、截止阀、球阀、蝶阀、隔膜阀、旋塞阀……

按功能分(这台阀在流程里干什么):切断、调节、止回、安全、减压、疏水……

两套分法是正交的:一台球阀可以是切断用的,也可以(V 型球阀)是调节用的。把安全阀、止回阀跟球阀并列进同一张对比表,是这个题材最常见的分类学错误。

这篇按功能这条线走,因为它才是选型时真正要问的问题:

> 阀只有两种活——把介质「断」掉,和把流量「调」准。

选错阀的人,都是拿干切断的阀去干调节;调不好的人,都是把压降全给了管路、没给阀。下面就沿这两句话拆。

切断阀三兄弟:关闭件挡在流道的什么位置

先看干"断"这件事的。三种最常见的,差别就在关闭件怎么挡住流道。

闸阀:一块楔形闸板从上往下插进流道,像一道闸门。全开时闸板完全提到流道以上,流道是笔直通畅的

球阀:一个球体,中间开一条贯穿的通孔。转 90°,通孔和管道对齐就是全开,转到垂直就是全关。全开时通孔就是管道的一段

蝶阀:一块圆盘(蝶板)横在流道里,绕中心轴转。全开时蝶板转到与流向平行,但它始终留在流道中间——这是蝶阀和前两者最本质的区别。

截止阀不太一样:它的阀体是 S 形绕流的,介质进来要往上绕过阀座再往下走。它靠一个柱塞形阀芯压在阀座上密封。流道从来就不是直的。

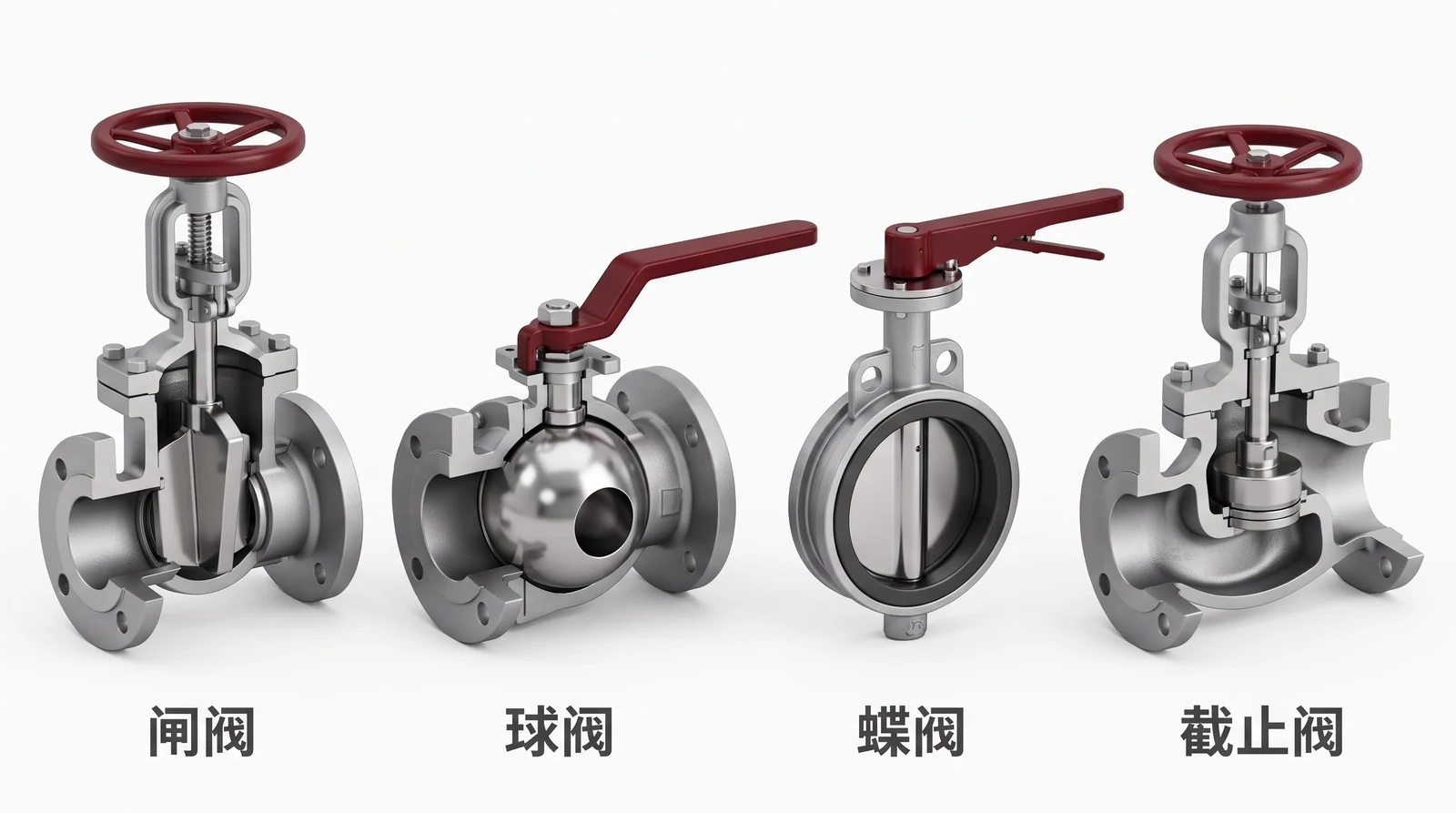

闸阀、球阀、蝶阀、截止阀四种阀门的剖视结构对比,可见楔形闸板、带贯穿通孔的球体、单片蝶板、S形绕流阀体与柱塞阀芯
四种阀门的关闭件形式与流道对比

全开时它们各吃掉多少压降

上面那段"流道直不直",是可以折成钱的。

按 Δp = ζρv²/2 算,DN100 管道、水走 2 m/s:

- 全通径球阀(ζ≈0.06):0.12 kPa

- 闸阀(ζ≈0.15):0.30 kPa

- 蝶阀(ζ≈0.4):0.80 kPa

- 直通截止阀(ζ≈5.0):10.0 kPa

球阀和截止阀之间差了 83 倍。折成当量直管更直观:一只全开的截止阀,相当于在管线上又接了 25 米直管;球阀只相当于 0.3 米。

这就是为什么长输管线、大流量循环系统上,能用球阀就不用截止阀——那点压降天天都在付电费。

四种阀全开阻力对照(ζ 为手册典型取值,其余为按 DN100、水 2 m/s 折算)
阀型阻力系数 ζ全开压降相当于多少米直管
全通径球阀0.060.12 kPa0.3 m
闸阀0.150.30 kPa0.8 m
蝶阀0.40.80 kPa2.0 m
直通截止阀5.010.0 kPa25 m

球阀全开时,通孔就是管道的一段

把球阀单独剖开看一眼,就明白它为什么阻力那么小:球体中间那条通孔和管道内径是对齐的,全开时介质等于走过一段直管,没有转弯、没有缩口。

球体前后各有一片阀座抱着它,通常是聚四氟乙烯这类软密封——这也是球阀能做到"零泄漏"关断的原因,同时也是它怕颗粒、怕半开冲刷的原因

现场判断球阀开关状态有个简单办法:看手柄。手柄与管道平行=通孔与管道对齐=全开;手柄转到与管道垂直=全关。这条对标准手柄式球阀成立。

(顺带说一句:缩径球阀的球孔比管径小一号。DN100 阀体配 DN80 球孔,流通面积只剩 64%,同样流量下孔内流速是管内的 1.56 倍,压降涨到 2.44 倍。"全通径"和"缩径"差的不是一个字。)

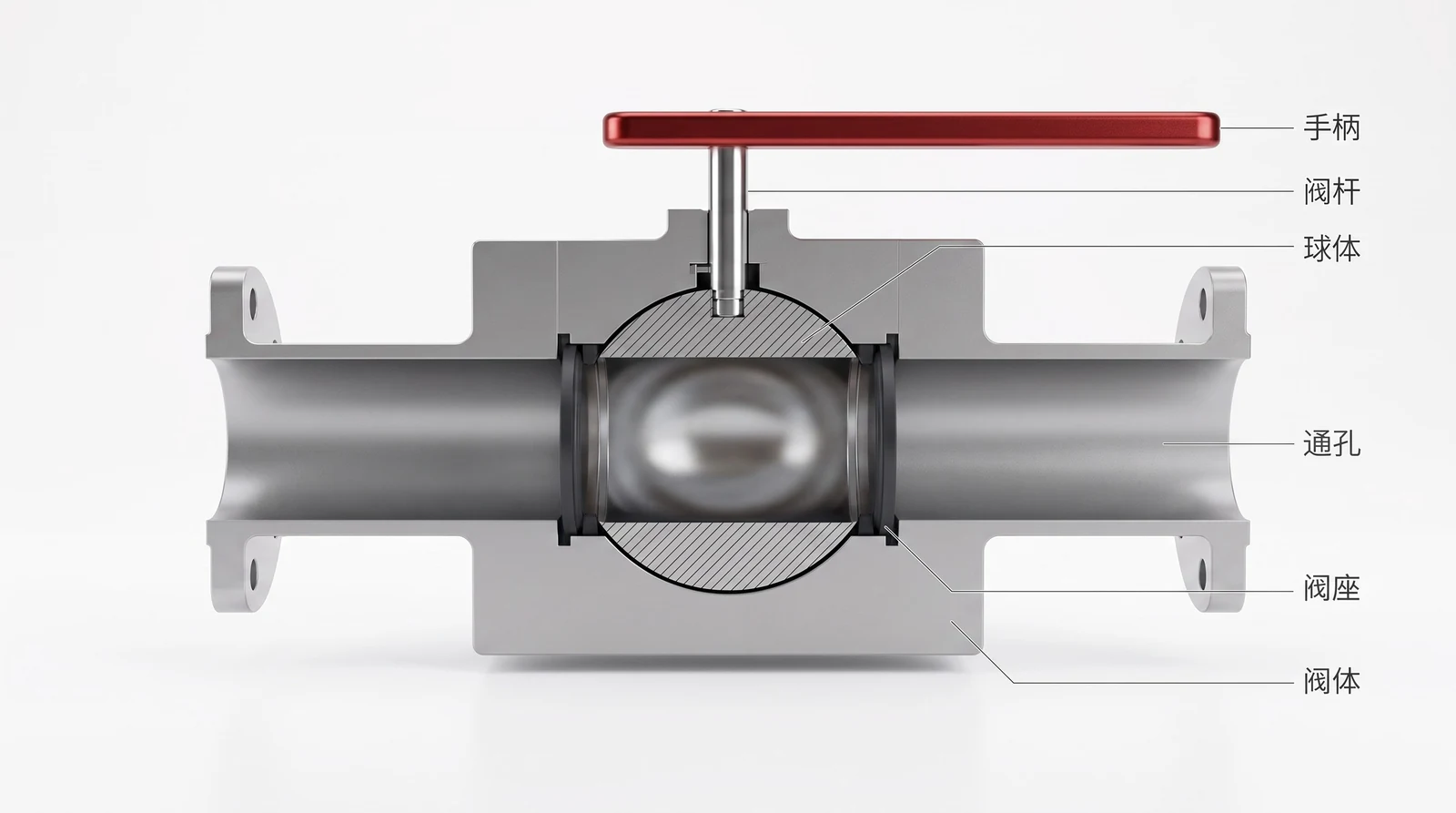

球阀剖视图,可见球体中心贯穿的圆柱通孔与管道对齐、球体前后两片阀座、阀杆与手柄,手柄方向与管道平行表示全开
球阀全开状态:手柄与管道平行,通孔与管道轴线对齐

闸阀和球阀为什么不能半开着用

很多人以为理由是"调不准"。调不准只是结果,不是原因。

真正的原因是关闭件会被打坏

闸阀半开时,闸板悬在流道正中。介质高速从闸板下缘挤过去,在闸板背面形成强烈的涡流,长期冲蚀密封面;同时闸板本身会振颤。结果是——用一段时间以后,这台闸阀连关都关不严了。它的密封面被自己毁掉了。

球阀半开时,球体的通孔只露出一部分,介质从这个月牙形的缝隙高速通过,直接冲刷阀座。阀座通常是聚四氟乙烯这类软密封材料,扛不住。

所以这两种阀的规程都是"要么全开要么全关"。这不是使用建议,是保命规矩。

⚠️ 但有个例外要说清楚:V 型球阀、偏心半球阀是正经的调节阀,它们的球体开口是专门设计成 V 形缺口的,固有特性接近等百分比。"球阀只能全开全关"这句话对标准浮动球全通径球阀成立,不能一概而论。

调节阀长什么样

干"调"这件事的阀,结构和切断阀完全是两回事。从上到下串成一条竖线:

气动薄膜执行机构:一个扁圆形膜盖,中间夹一张柔性膜片,膜片下面顶着一根弹簧。气压推膜片、弹簧往回顶,两个力平衡在哪儿,阀就开多大。

支架(轭架):两根立柱把执行机构架在阀体上方,中间露出阀杆和一块行程标尺——现场判断阀开度就靠它。

填料函:阀杆穿出阀盖的地方,一圈填料加压盖,防止介质沿阀杆漏出去。填料太松会漏,太紧会让阀杆卡涩、调不动。

阀芯与阀座:阀芯挂在阀杆下端,坐在阀座上。阀芯上下移动改变它和阀座之间的缝隙,就改变了流量。

整套系统的核心就一句话:信号压力 → 膜片位移 → 阀杆行程 → 阀芯与阀座的缝隙 → 流量。中间任何一环卡住,调节就失效。

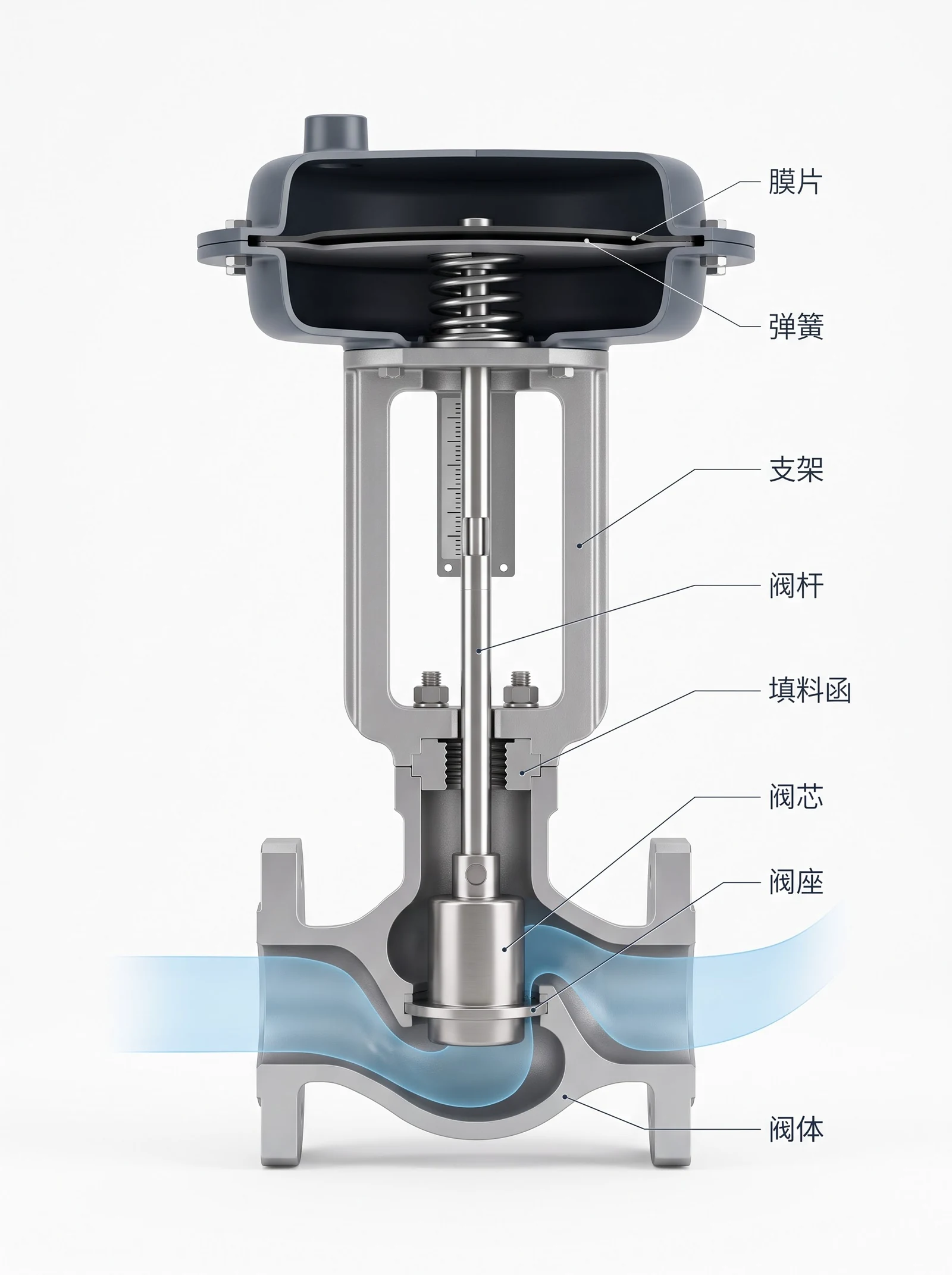

气动薄膜调节阀整机纵向剖视图,可见膜片、弹簧、支架立柱与行程标尺、阀杆、填料函、柱塞形阀芯与阀座、S形绕流阀体
气动薄膜调节阀结构示意

阀芯的形状,就是流量特性

既然流量由"阀芯与阀座的缝隙"决定,那么阀芯的外形轮廓,直接决定了开度和流量之间的关系

这就是固有流量特性——在阀两端压降保持恒定的条件下测出来的、阀自己的属性。三种常见的:

快开:阀芯是个又矮又平的圆盘。稍微一开流量就上来了,很快到顶。用于要么开要么关、但需要快速动作的场合,不用于连续调节。

线性:阀芯是个正圆锥,母线笔直。开度每增加 10%,流量增加固定的量。

等百分比:阀芯轮廓是一条向外鼓的曲线——靠近底部最粗的那一段几乎是等直径的圆柱,再往上急剧收细成细颈接到阀杆。它的特点是开度每增加相同的量,流量增加相同的百分比——小开度时流量变化很慢、大开度时变化很快。

工业上默认选等百分比。为什么?下一节才是真正的答案。

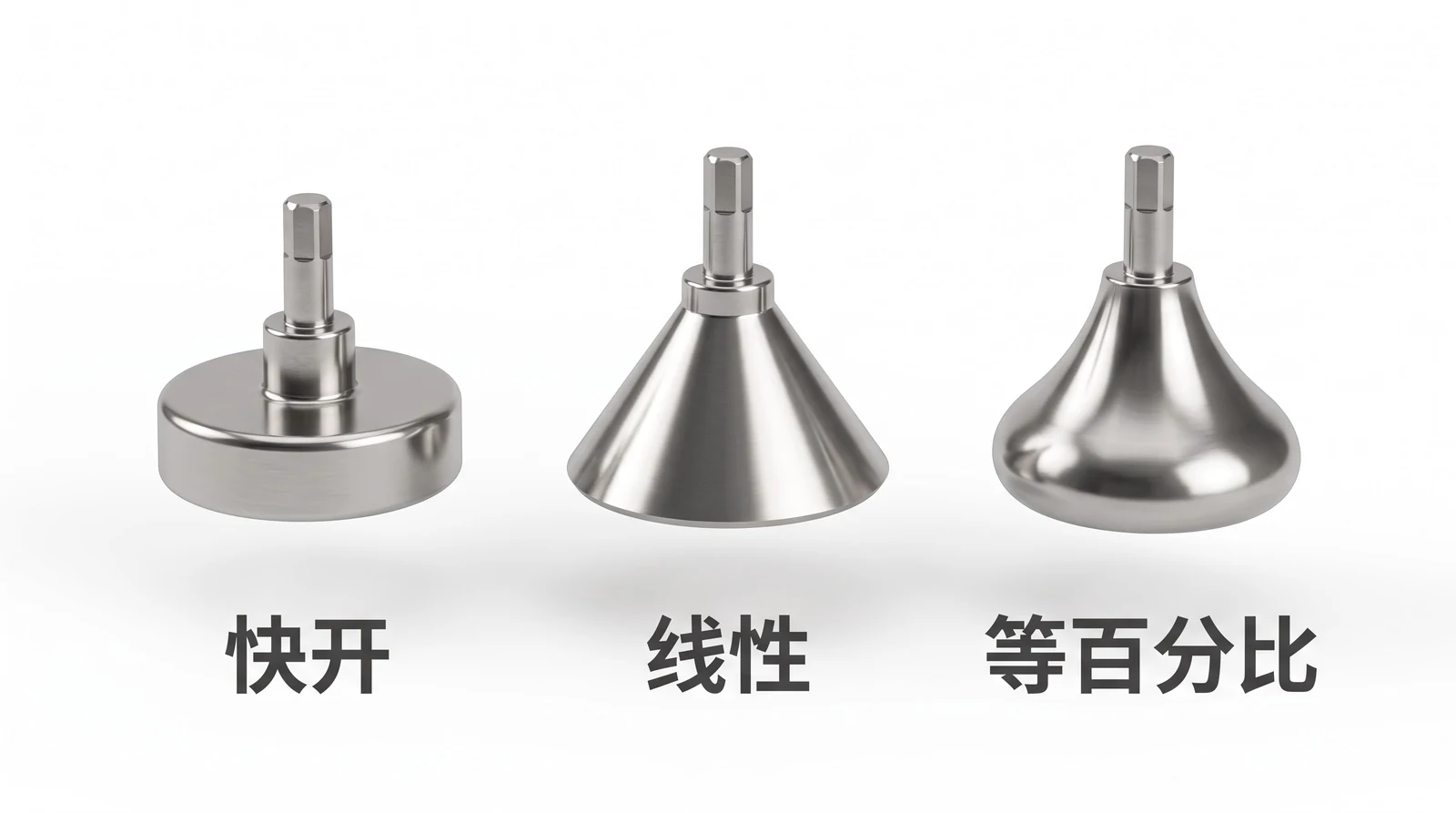

快开、线性、等百分比三种调节阀阀芯的外形轮廓对比:平盘形、正圆锥形、向外鼓的抛物线形
三种阀芯形状与其对应的固有流量特性

阀权度:图纸上的等百分比,装到现场变成了别的

这是本篇最重要的一节。

上面说的固有特性,前提是"阀两端压降恒定"。但真实系统里做不到:流量一大,管路阻力跟着涨,留给阀的压降就少了;流量一小,管路不怎么吃压降,阀两端压差反而变大。

衡量这件事的指标叫阀权度 S

> S = 最大流量工况下、阀全开时的阀压降 ÷ 系统总压降

把它代进方程解出来(q = φ/√(S+(1−S)φ²)),同一台等百分比阀,开度打到一半时

- S=1(理想台架):走 14.1% 的流量

- S=0.5:走 19.8%

- S=0.3:走 25.2%

- S=0.1:走 41.2%

阀没换,是系统把它的特性压弯了。

⚠️ 注意别说过头:S=0.3 时半开走 25%,离线性的 50% 还差得远,只能说"趋近线性",不能说"变成线性"。

还有一笔账:实际可调比 Rs = R·√S。铭牌上写 50:1 的阀,S 掉到 0.1,你实际只能用 16:1——小流量段根本调不动。那不是阀坏了,是它被系统限制住了。

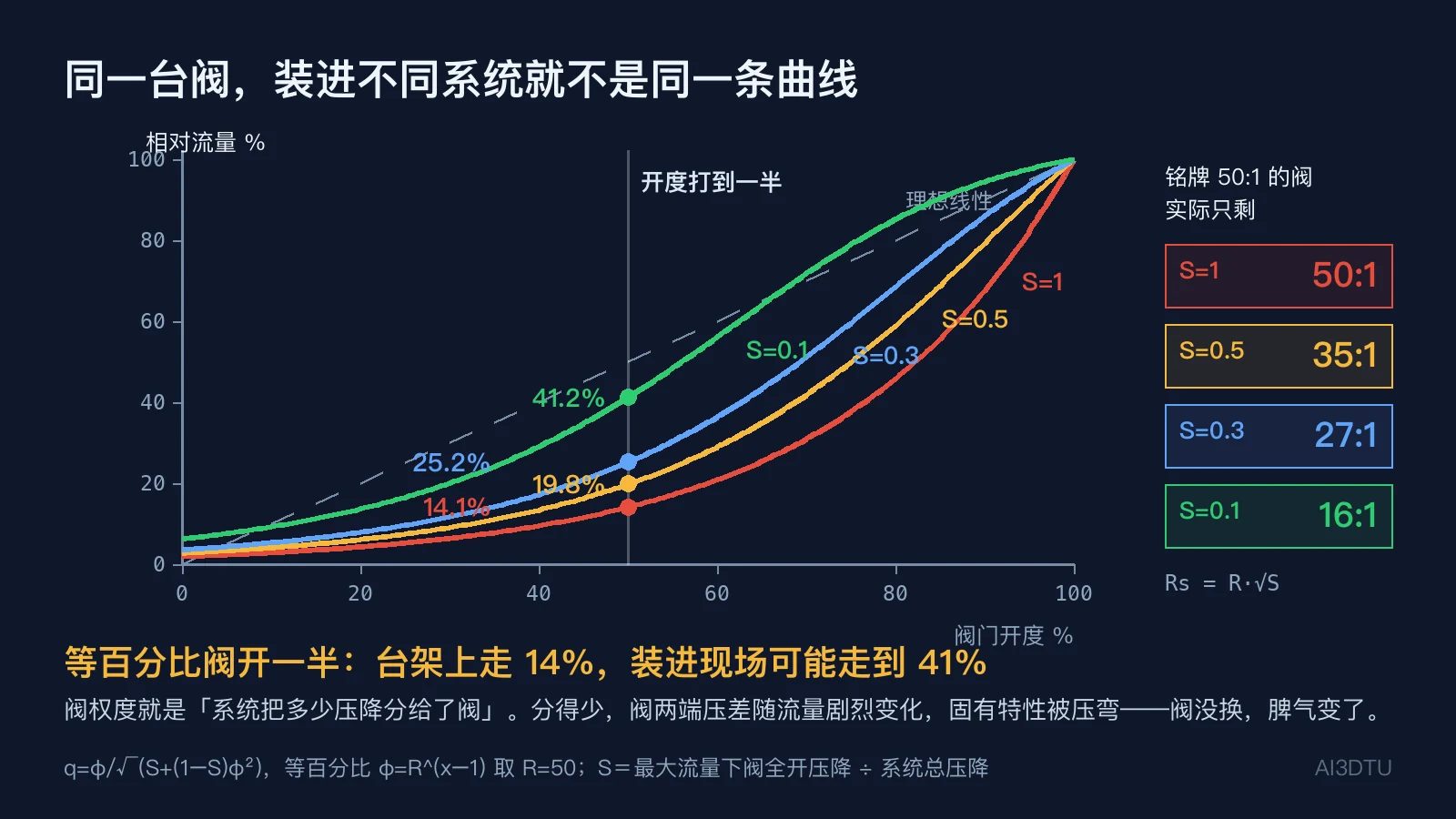

不同阀权度下等百分比阀的工作特性曲线族,标出半开时S=1/0.5/0.3/0.1各自的流量与实际可调比
q=φ/√(S+(1−S)φ²),等百分比 φ=R^(x−1) 取 R=50

低阀权度下,线性阀先失控

同一套方程,换成线性阀(φ=x)算一遍,结论更刺眼。

S=0.3 时,线性阀在半开就送出 72.5% 的流量——它已经变成一台快开阀了,前半段流量猛冲、后半段几乎没变化,调节根本没法做。同样条件下等百分比阀送出 25.2%。

关键不是谁离对角线更近,是两者被压弯的方向相反。随着 S 从 1 掉到 0.1:等百分比从 14.1% 一路走到 41.2%,是朝着对角线靠;线性从 50% 走到 87.7%,是朝着快开跑。一个越压越像线性,一个越压越不像——这才是等百分比成为工业默认选择的原因。

所以"选什么流量特性"这个问题,正确的问法是:这台阀装进去以后阀权度大概多少?S 高(0.6 以上)可以考虑线性,S 低就必须等百分比。

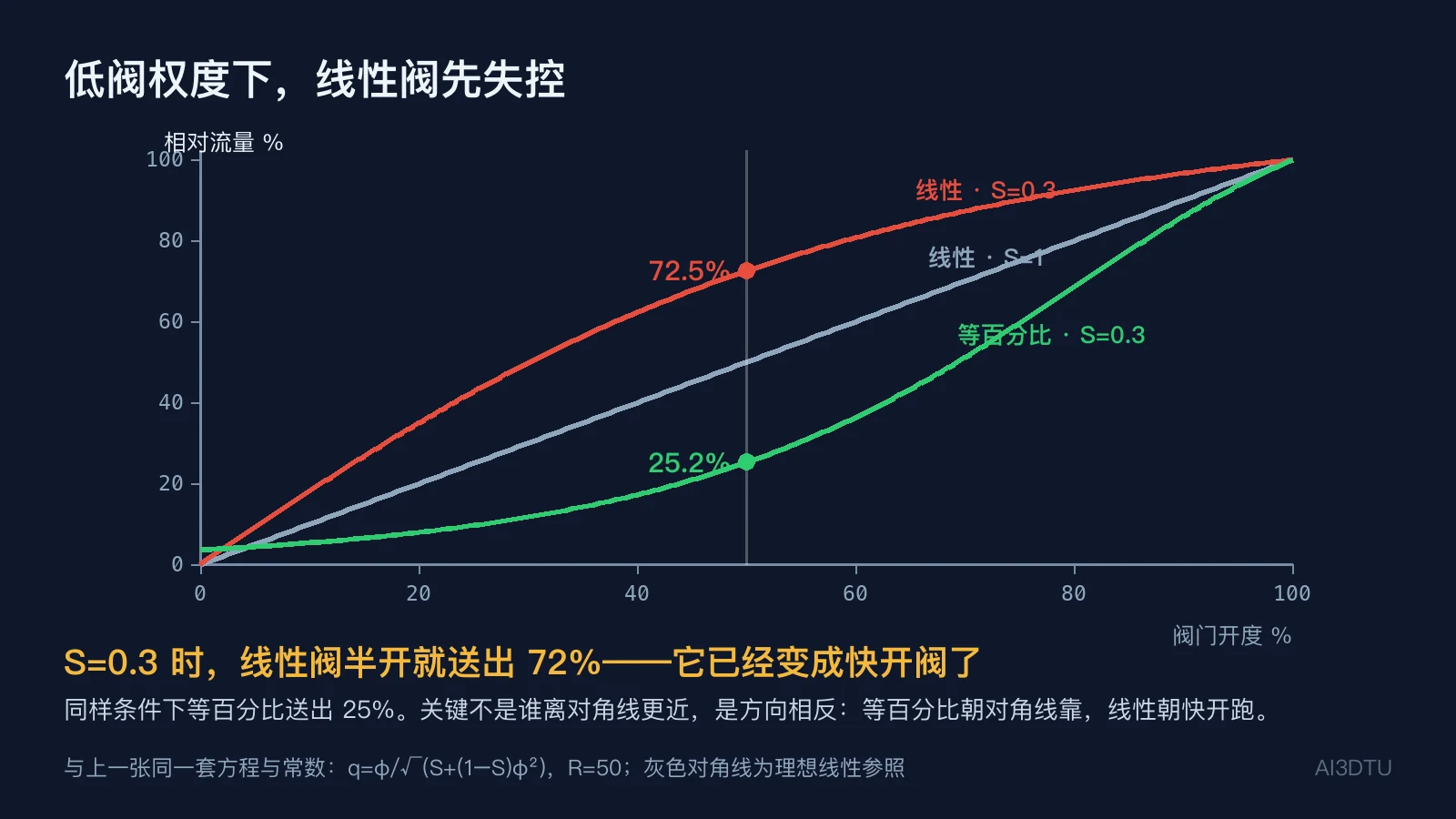

S=0.3时线性阀与等百分比阀的工作特性对比,线性阀半开送出72.5%流量已成快开特性
与上图同一套方程与常数;对角虚线为理想线性参照

阀选多大:Kv 是算出来的,不是按管径配的

最常见的选型错误是照着管径配阀径——DN100 的管配 DN100 的阀。这个做法忽略了唯一该算的那个量。

阀的流通能力用 Kv 表示:`Q = Kv·√(ΔPv/SG)`,即"1 bar 压差下能通过多少 m³/h 的水"。(英制叫 Cv,Cv ≈ 1.156 Kv,两者不能混用。)

关键在于:Kv 由"系统愿意分给阀多少压降"决定。送 50 m³/h 水:

- 分给阀 200 kPa → 需要 Kv 35

- 分给阀 100 kPa → 需要 Kv 50

- 分给阀 30 kPa → 需要 Kv 91

把分给阀的压降从 100 省到 30 kPa,Kv 要放大 1.83 倍,阀体至少大一号

而且这是双重代价:阀更贵了,同时这台阀的阀权度只剩 0.3——上一节里被压弯的那条曲线,就是它。

所以"省管路压降"这件事有个隐藏账单:省下的阻力损失,是拿更大更贵、而且更难调的阀换来的。

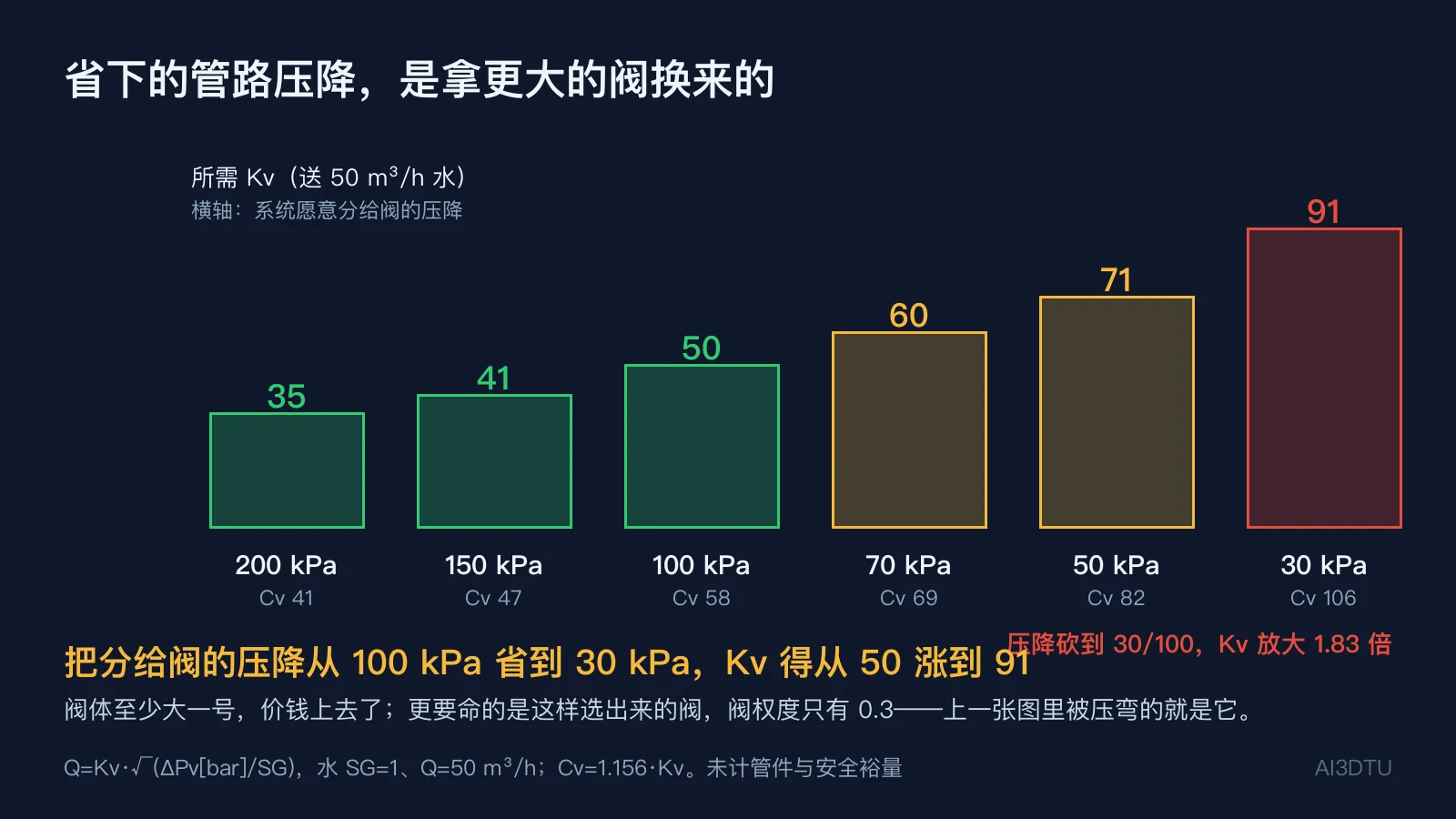

送50立方米每小时水时,分给阀的压降从200到30 kPa对应所需Kv从35涨到91的柱状对比
Q=Kv·√(ΔPv/SG),水 SG=1;Cv=1.156·Kv

阀里的气蚀与闪蒸:判据是两个压力谁大

介质流过阀座那道缝隙时,流速最高的地方(缩流断面)压力最低。如果这个压力低于介质在当地温度下的饱和蒸汽压,液体就地汽化,生成气泡。

接下来分两条路,取决于阀后压力 P₂ 和饱和蒸汽压 Pv 谁大

- P₂ > Pv → 气蚀:气泡在阀后被重新压回液态,溃灭。溃灭的微射流反复打在阀芯阀座上,声音像阀里在过砂石,伤的是阀内件。对策是多级降压、套筒阀、抗蚀材料

- P₂ < Pv → 闪蒸:气泡不溃灭,两相流直接冲出阀门,伤的是阀体出口和下游管道。对策只能是耐冲蚀材料 + 放大阀后管径,多级降压没用——因为下游压力本来就低于蒸汽压

这两件事的处方是相反的,不能写成"闪蒸是气蚀的前一步"。

还有一个相关但不同的概念:阻塞流。压差大到一定程度,再增加压差流量也不再增加了。那不是阀堵了,是阻塞流。判据是允许压差 ΔP_allow = FL²·(P₁ − FF·Pv)。

120 ℃ 水、入口 1000 kPa(abs) 时:单座阀(FL=0.90)能吃下 660 kPa,蝶阀(FL=0.60)只能吃 293 kPa,差 2.25 倍——正好是 (0.9/0.6)²。

高压差场合不用蝶阀调节,不是习惯,是这道式子算出来的。

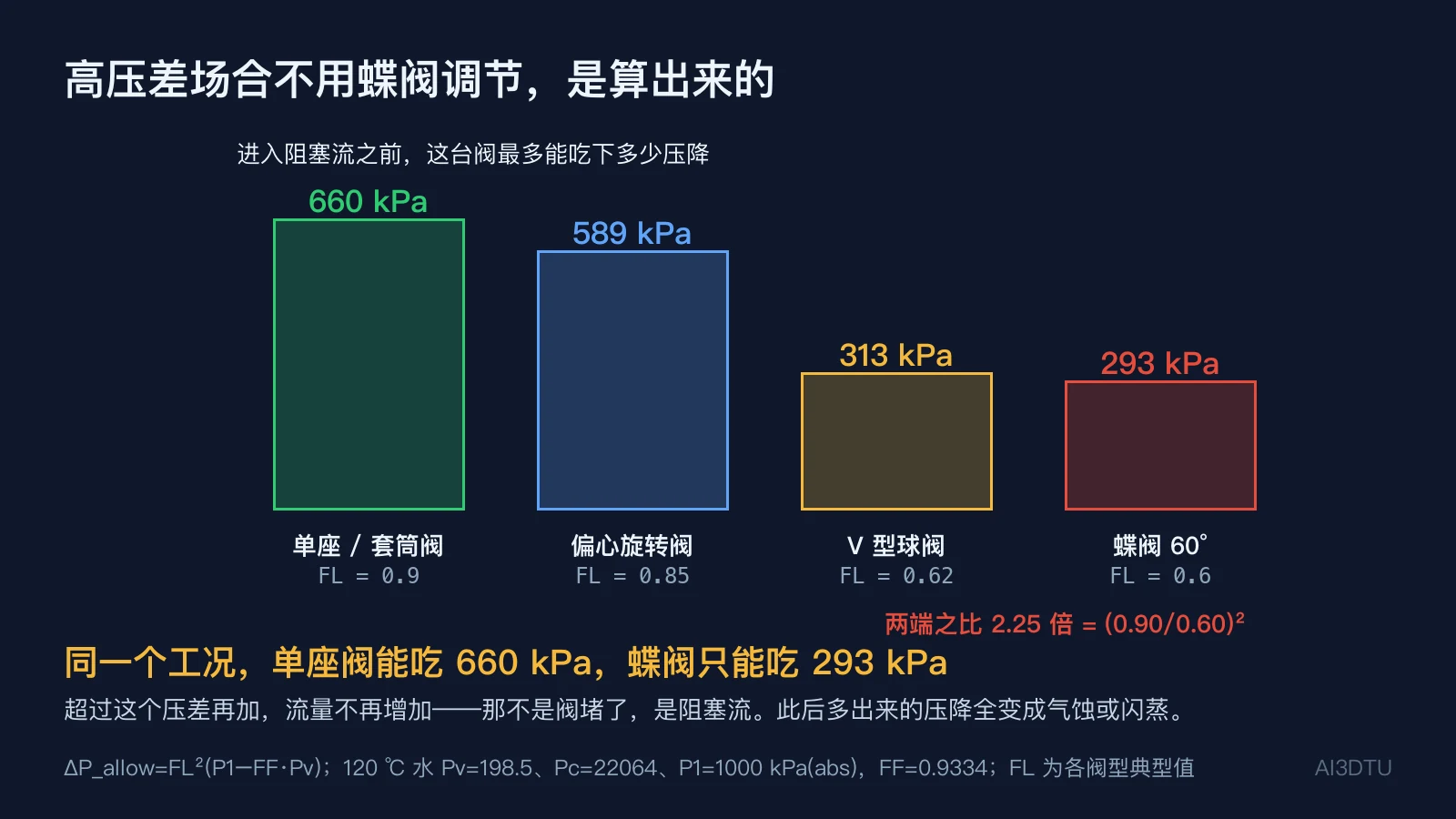

四种阀型在同一工况下进入阻塞流之前能承受的允许压差对比,单座阀660 kPa至蝶阀293 kPa
ΔP_allow=FL²(P1−FF·Pv),FL 为各阀型典型值

气开气关:停电停气那一刻,这台阀往哪边走

最后一个必须讲清楚的,也是最容易搞反的。

- 气开(ATO):有气信号阀才开,失去气源时阀关闭(FC)

- 气关(ATC):有气信号阀关闭,失去气源时阀打开(FO)

选哪个的判据只有一条:失气那一刻,哪个状态是安全的。

- 加热炉的燃料气阀 → 选气开。停气时切断燃料,炉子熄火,安全

- 反应器的冷却水阀 → 选气关。停气时冷却水全开,把热量带走,安全

- 重沸器的加热蒸汽阀 → 选气开。停气时停止加热,塔不会超温

⚠️ 有两个坑:

第一,气开气关 ≠ 常开常闭。前者说的是"失去气源时的状态",后者是设备的静态属性,不是一回事。

第二,失气位置只由两处决定:执行机构的正/反作用 × 阀芯的正/反装。阀门定位器的正反作用翻不了失气位置——气源一断,定位器输出立刻归零,阀往哪走只由弹簧和阀芯装向说了算。定位器正反作用管的是另一件事:信号增大时阀往哪边动。它设反了,阀会反着动作,但失气位置不变。这两件事经常被混在一起,是现场排查气开气关最容易绕晕的地方。

选型速查

把前面几节压成一张表。

阀门选型决策顺序(典型量级,非设计依据)
先问什么怎么影响选型
这台阀是"断"还是"调"切断 → 球阀/闸阀/蝶阀;调节 → 调节阀、V型球阀、偏心旋转阀
需不需要频繁快速启闭是 → 球阀(90°到位);注意长管线上的水锤风险
管线压降敏不敏感敏感 → 全通径球阀(当量直管 0.3 m);不敏感才考虑截止阀(25 m)
口径大不大、有没有空间限制大口径且空间紧 → 蝶阀,重量与造价优势明显
调节的阀权度大概多少S<0.6 → 等百分比;S 高且要求线性响应 → 可考虑线性
系统愿意分给阀多少压降先定压降再算 Kv,别照管径配阀径
阀前后压差大不大大 → 先校核 ΔP_allow,避免阻塞流;蝶阀 FL 低,高压差不适合
介质会不会汽化看 P₂ 与 Pv:P₂>Pv 防气蚀(多级降压),P₂<Pv 防闪蒸(耐冲蚀材料+放大阀后管)
失去气源时哪个状态安全决定气开还是气关,别只看阀本体,定位器正反作用会再翻一次

出问题先看哪儿

阀的异常大多能顺着"信号—执行机构—阀杆—阀内件"这条链排查。

常见异常与优先排查方向
现象先看常见方向
阀不动作气源压力、定位器、信号气源不足;定位器故障;信号线断
阀动作但流量不对行程标尺与阀位反馈阀杆卡涩;行程未标定;定位器正反作用设反
小开度调不动、一开就冲阀权度、流量特性S 太低导致实际可调比不够;特性选错
阀内有砂石般噪声、振动阀后压力 vs 饱和蒸汽压气蚀——检查是否需要多级降压或换套筒阀
阀体出口与下游管冲蚀减薄阀后压力低于蒸汽压闪蒸——多级降压无效,需耐冲蚀材料并放大阀后管径
压差加大流量却不增是否超过 ΔP_allow阻塞流,不是堵塞
阀杆处渗漏填料压紧程度、填料老化太松漏、太紧卡涩,两个方向都要试
闸阀关不严是否长期半开使用密封面已被涡流冲蚀,通常只能更换
关阀后管道剧烈震响关闭时间 vs 2L/a水锤——球阀在长管线上快关的典型后果,需加长关闭时间

常见问题

闸阀、球阀、截止阀、蝶阀有什么区别?

差别在关闭件挡在流道的什么位置。闸阀用一块楔形闸板从上往下插进流道,全开时闸板完全提到流道以上,流道笔直通畅。球阀是一个中间开贯穿通孔的球体,转90度让通孔与管道对齐即全开,此时通孔就是管道的一段。蝶阀是一块圆盘绕中心轴旋转,全开时蝶板与流向平行但始终留在流道中间,这是它与前两者最本质的区别。截止阀的阀体是S形绕流,介质要往上绕过阀座再往下走,靠柱塞形阀芯压在阀座上密封,流道从来就不是直的。全开阻力差别很大:DN100、水走2 m/s 时,全通径球阀只吃掉0.12 kPa,截止阀吃掉10 kPa,相差83倍。

闸阀和球阀为什么不能半开着用?

真正的原因不是调不准,而是关闭件会被打坏。闸阀半开时闸板悬在流道正中,介质高速从闸板下缘挤过,在闸板背面形成强烈涡流冲蚀密封面,同时闸板振颤,长期半开会把密封面毁掉,结果是以后连关都关不严。球阀半开时球体通孔只露出一部分,介质从月牙形缝隙高速通过直接冲刷阀座,而阀座通常是聚四氟乙烯这类软密封材料,扛不住。不过要注意例外:V型球阀和偏心半球阀是专门设计的调节阀,球体开口做成V形缺口,固有特性接近等百分比,"球阀只能全开全关"只对标准浮动球全通径球阀成立。

阀权度是什么?为什么它这么重要?

阀权度 S = 最大流量工况下阀全开时的阀压降 ÷ 系统总压降,反映系统把多少压降分给了阀。固有流量特性是在阀两端压降恒定的条件下测出来的,但真实系统做不到:流量一大管路阻力跟着涨,留给阀的压降就少了。把工作特性方程解出来(q=φ/√(S+(1−S)φ²)),同一台等百分比阀开度打到一半时,S=1(理想台架)只走14.1%的流量,S=0.5走19.8%,S=0.3走25.2%,S=0.1走41.2%——阀没换,是系统把它的特性压弯了。此外实际可调比 Rs = R·√S,铭牌50:1的阀在S=0.1时实际只有16:1,小流量段根本调不动。

调节阀的流量特性怎么选,为什么工业上默认等百分比?

因为它的固有特性正好抵消低阀权度带来的偏差。用同一套方程算:S=0.3 时线性阀在半开就送出72.5%的流量,已经变成一台快开阀,前半段流量猛冲、后半段几乎没变化,无法调节;同样条件下等百分比阀送出25.2%。关键不是谁离对角线更近,而是两者被压弯的方向相反:S 从1降到0.1时等百分比从14.1%走到41.2%(朝对角线靠),线性从50%走到87.7%(朝快开跑)。等百分比的固有特性天生"前段迟钝",与低阀权度的"前段过冲"方向相反,凑在一起接近线性。所以正确的问法不是"选什么特性",而是"这台阀装进去后阀权度大概多少"——S高于约0.6可以考虑线性,S低就必须等百分比。注意不能说"等百分比装上去就变成线性",S=0.3时半开走25%离线性的50%还差得远,只能说趋近。

调节阀的Cv值怎么算,能不能按管径配阀径?

不能按管径配。阀的流通能力用 Kv 表示:Q = Kv·√(ΔPv/SG),即1 bar压差下能通过多少 m³/h 的水;英制的 Cv ≈ 1.156 Kv,两者不能混用。Kv 由系统愿意分给阀多少压降决定:同样送50 m³/h水,分给阀200 kPa只需Kv 35,分给100 kPa需要Kv 50,分给30 kPa就需要Kv 91。把分给阀的压降从100省到30 kPa,Kv要放大1.83倍、阀体至少大一号。而且这是双重代价——阀更贵,同时这台阀的阀权度只剩0.3,变得难调。省下的管路阻力损失,是拿更大更贵更难调的阀换来的。

气蚀和闪蒸有什么区别?

两者起点相同、去向相反。介质流过阀座缝隙时缩流断面压力最低,低于当地饱和蒸汽压 Pv 就地汽化生成气泡。此后取决于阀后压力 P₂ 与 Pv 谁大:P₂ > Pv 时气泡被重新压回液态并溃灭,微射流反复冲击阀芯阀座,声音像阀里过砂石,伤的是阀内件,对策是多级降压、套筒阀、抗蚀材料;P₂ < Pv 时气泡不溃灭,两相流直接冲出阀门,伤的是阀体出口和下游管道,对策只能是耐冲蚀材料加放大阀后管径,多级降压无效。两者处方相反,不能说"闪蒸是气蚀的前一步"。另外阻塞流是第三件事:压差超过 ΔP_allow = FL²(P₁−FF·Pv) 后流量不再增加,那不是阀堵了。

气开气关怎么判断,和常开常闭是一回事吗?

不是一回事。气开(ATO)是有气信号阀才开、失去气源时阀关闭(FC);气关(ATC)是有气信号阀关闭、失去气源时阀打开(FO)。常开常闭说的是设备静态属性,气开气关说的是失去气源那一刻的去向。选择判据只有一条:失气那一刻哪个状态安全。加热炉燃料气阀选气开(停气切断燃料);反应器冷却水阀选气关(停气时冷却水全开带走热量);重沸器加热蒸汽阀选气开。要注意失气位置只由执行机构正/反作用与阀芯正/反装两处决定。阀门定位器的正反作用翻不了失气位置——气源一断,定位器输出即归零,阀往哪走只由弹簧和阀芯装向决定;定位器正反作用管的是"信号增大时阀往哪边动",设反了阀会反着动作但失气位置不变。这两件事经常被混在一起。
