压缩机工作原理与结构图：离心式怎么升压、喘振为什么发生、风机和压缩机差在哪
发布于 2026-08-29｜相关行业：石油炼化

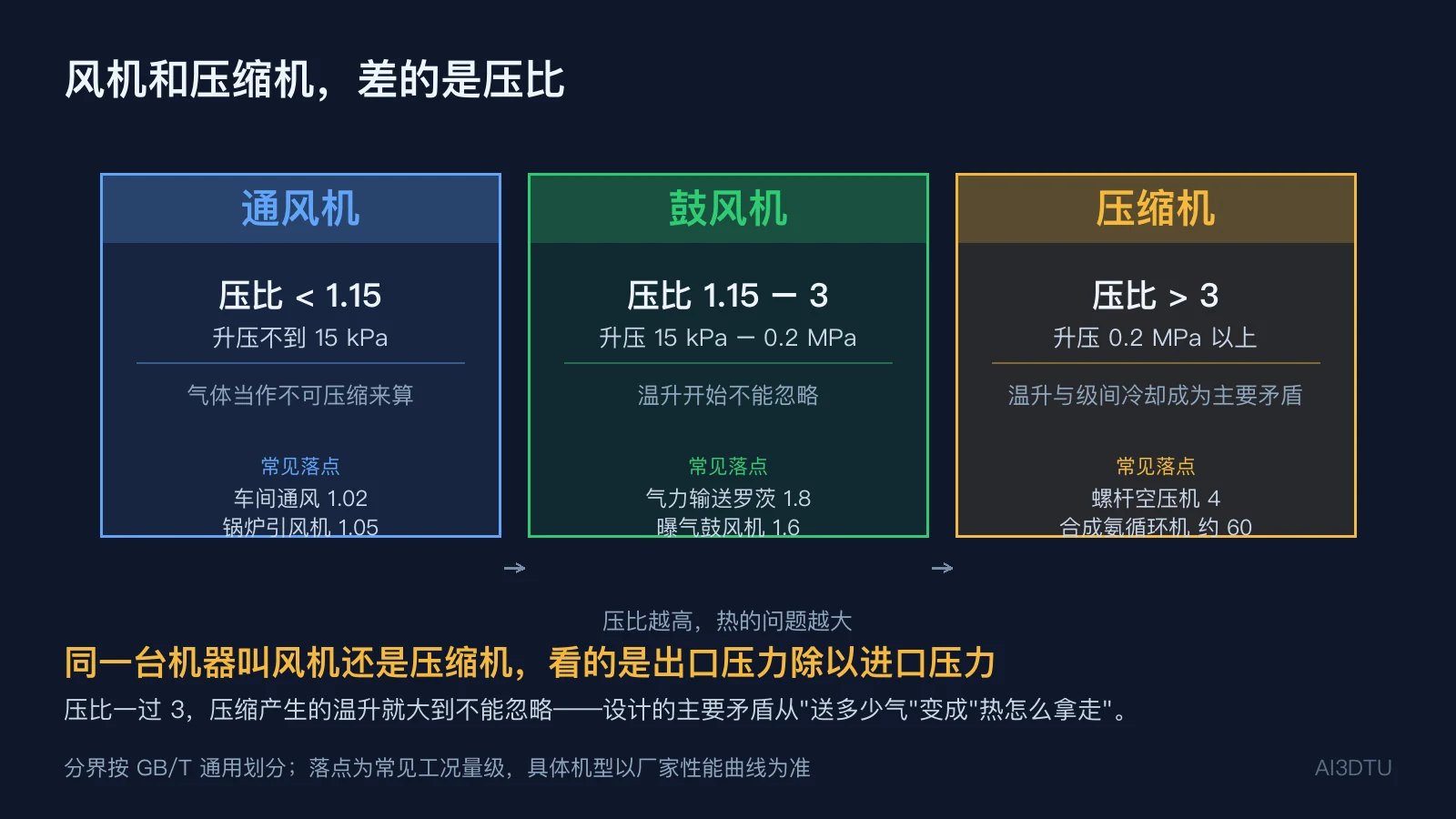

风机、鼓风机、压缩机，差的其实是压比
现场经常有人问：这台到底叫风机还是压缩机？看外形是分不出来的——离心风机和离心压缩机长得像亲兄弟。真正的分界是压比，也就是出口绝对压力除以进口绝对压力。
通用的划分是三档：压比小于 1.15 叫通风机，1.15 到 3 叫鼓风机，超过 3 才叫压缩机。这不是命名习惯，背后是设计矛盾变了。
压比很低的时候，气体几乎可以当作不可压缩来算，设计关心的是"送多少气、克服多少阻力"；压比一过 3，压缩本身产生的温升就大到不能忽略，主要矛盾变成"热怎么拿走"。后面讲的分级、级间冷却、排气温度联锁，全都是从这条线以后才出现的问题。
一台离心压缩机，拆开是什么样

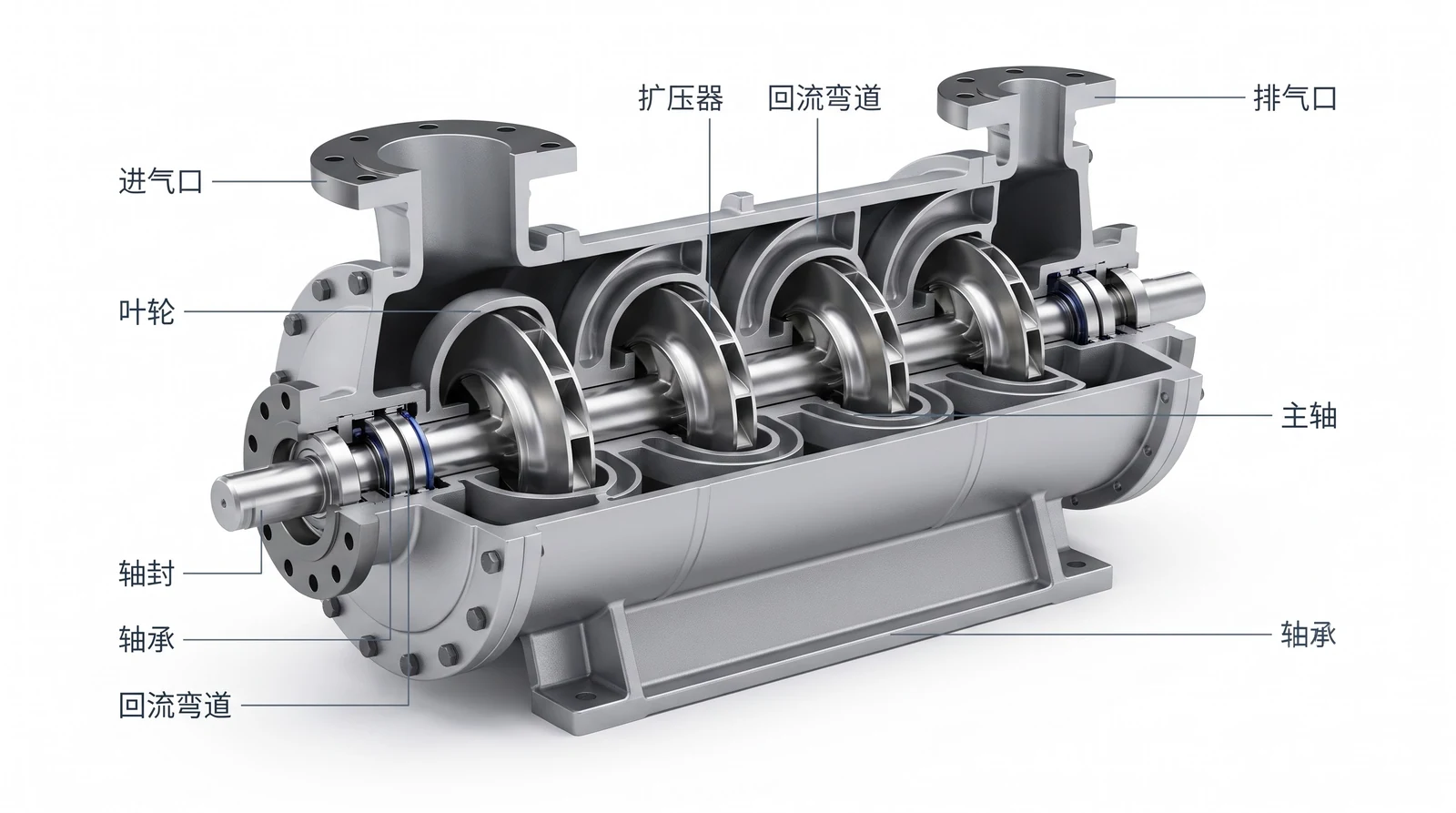

把机壳沿水平中心线剖开，里面是一根贯穿全长的主轴，轴上串着几个叶轮，一级一级把压力顶上去。
气体从进气口轴向进来，被第一级叶轮甩到外圈，经过扩压器降速升压，再由回流弯道导回轴心附近，进入第二级叶轮——如此重复。多级串联是离心式做高压比的唯一办法，单级离心通常只能做到 1.2 到 2 倍左右。
注意叶轮直径通常一级比一级小：气体越压越密、体积流量越来越小，后面的级不需要那么大的流道。
轴两端各有一个轴承承担径向载荷，轴伸出机壳的地方有轴封——这两处是压缩机日常最要看的地方，后面单说。

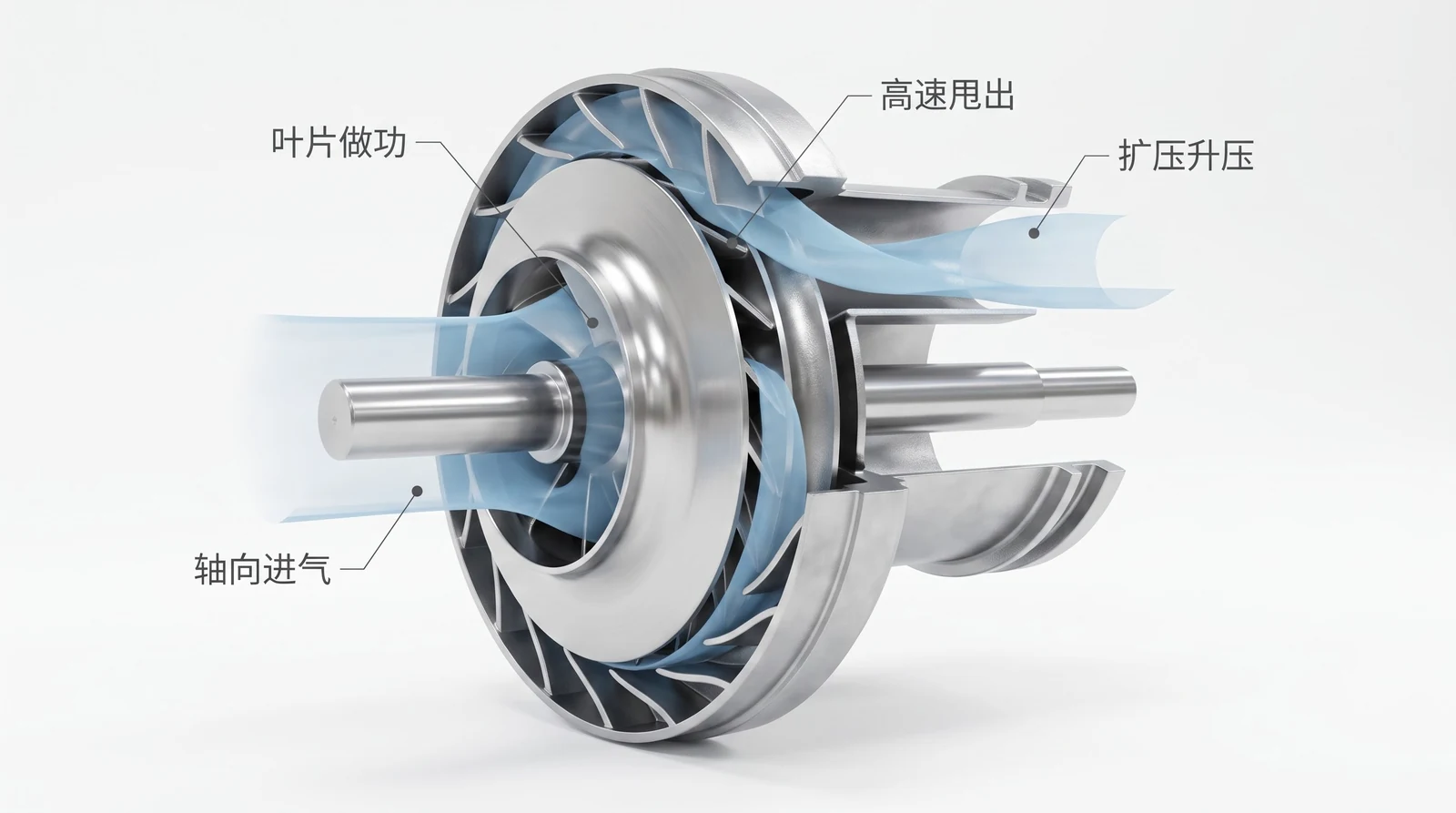

叶轮做的功，是怎么变成压力的
这一步是离心式最容易含糊过去的地方。叶轮转得快，气体被甩出去获得的是速度，不是压力。压力是在后面那圈不动的扩压器里生出来的。
气体沿轴向进入叶轮中心，被叶片带着一起转、同时被离心力甩向外缘，出叶轮时速度很高。扩压器的流道由窄变宽，气体一减速，动能就转成静压——这是伯努利那件事，只不过反过来用。
所以离心压缩机的能量传递是两段式的：叶轮负责加速（给能量），扩压器负责减速（把能量变成压力）。理解了这一点，下一节的喘振才讲得通——喘振本质就是这套"加速再减速"的链条在小流量下维持不住了。

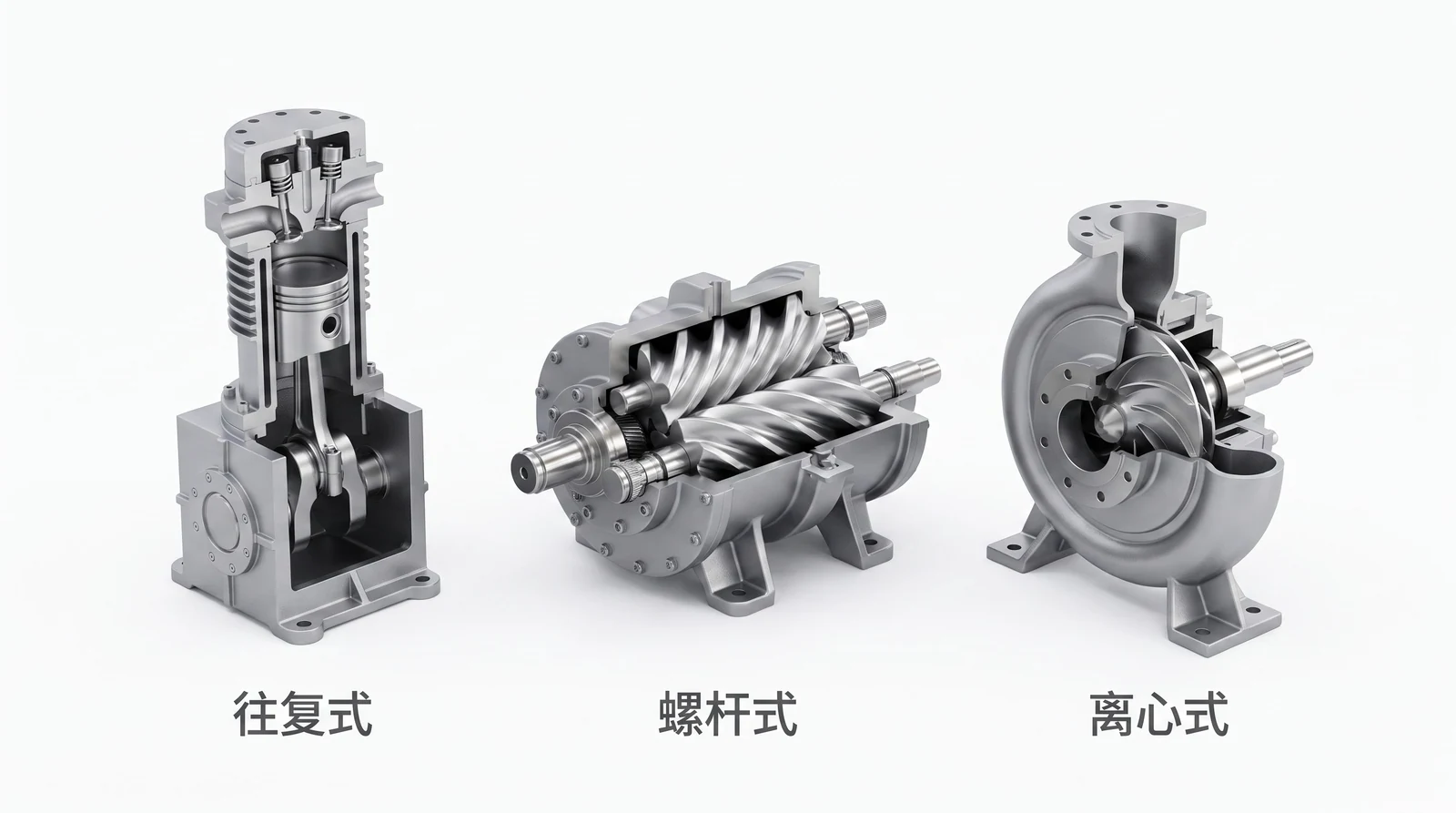

三种压缩方式：容积式和速度式
工业上常见的压缩机就三大类，原理上分两派。
往复式和螺杆式属于容积式：靠把一腔气体的体积强行缩小来升压。往复式用活塞在气缸里往复，靠进排气阀片控制方向；螺杆式用两根互相啮合的转子，啮合处形成的封闭腔沿轴向移动时逐渐变小。
离心式属于速度式：不缩小体积，先给气体速度，再把速度变成压力（上一节讲的那套）。
这个分派决定了它们的性格差异：容积式的排量基本由转速决定，出口压力憋多高它就压多高（所以必须装安全阀）；速度式的压比由转速和叶轮直径决定，背压高到一定程度它就压不动了——这恰恰是喘振的前提。
往复、螺杆、离心怎么选
选型不是比谁效率高，是看流量和压比落在谁的舒适区里。下面这张表按实际决策顺序排。
| 比较项 | 往复式 | 螺杆式 | 离心式 |
|---|---|---|---|
| 擅长的流量 | 小到中等 | 中等 | 大流量 |
| 擅长的压比 | 很高，可多级串到几百倍 | 中等，单机常见 4–15 | 单级低，靠多级堆 |
| 流量调节 | 靠转速、余隙、顶阀，级差明显 | 靠转速或滑阀，连续性好 | 靠转速或进口导叶，连续 |
| 小流量运行 | 可以，往下调没有硬下限 | 可以 | 有喘振下限，不能低于喘振线 |
| 出口压力波动 | 有脉动，常需缓冲罐 | 较平稳 | 平稳 |
| 易损件与检修 | 阀片、活塞环是消耗品，检修频次高 | 轴承与油系统为主 | 部件少，大修周期长 |
| 占地与基础 | 重，往复惯性力需要大基础 | 紧凑 | 紧凑，但需完整油站与控制系统 |
| 带液能力 | 怕液击，进气必须除液 | 螺杆可少量带液 | 怕液滴打叶轮 |

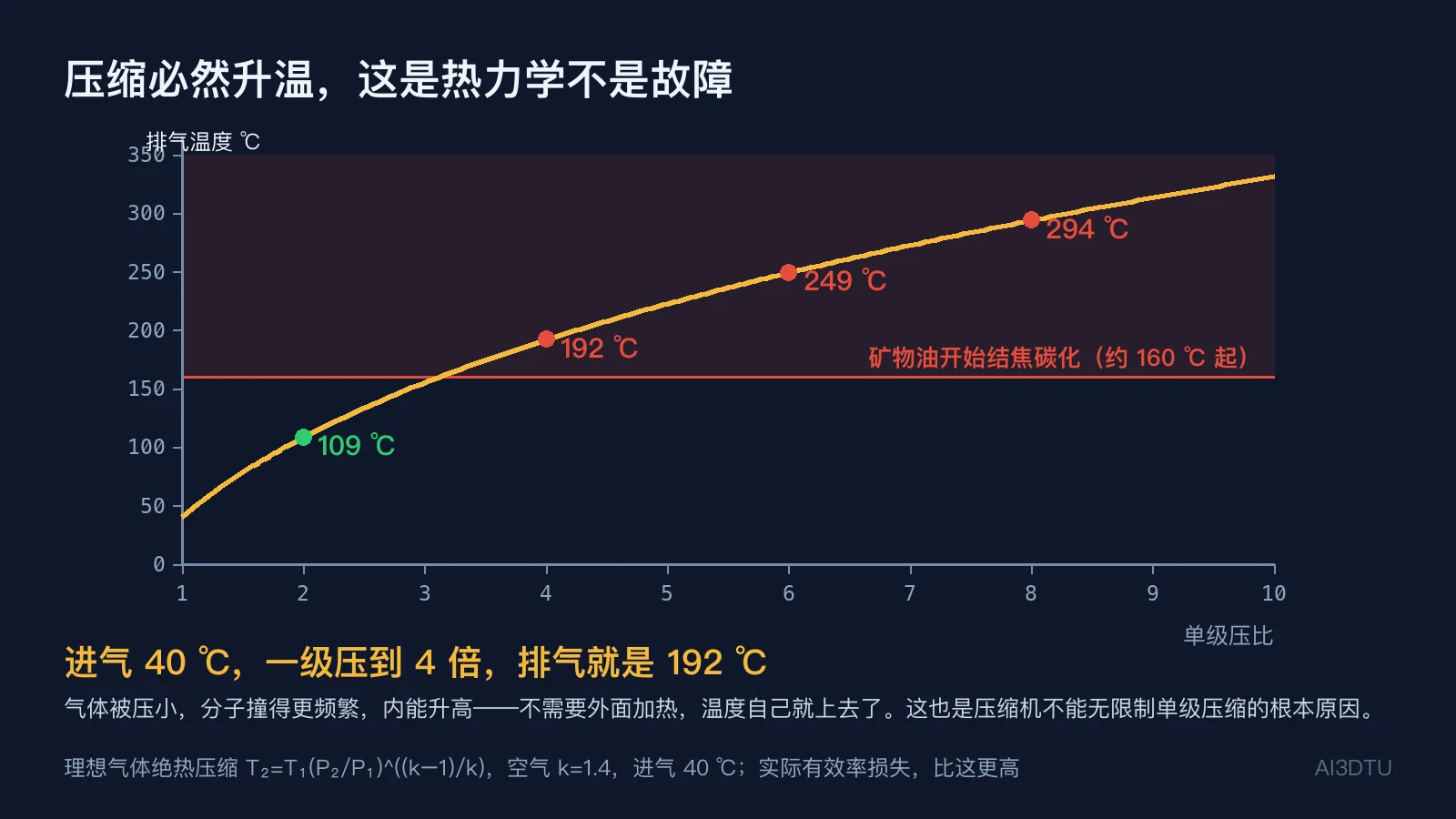

压缩必然升温，这是热力学不是故障
很多人第一次看压缩机排气温度表会吓一跳：进气才 40 ℃，排气两百多度，哪来的热源？
没有热源。气体被压小，分子挤在更小的空间里、撞得更频繁，内能就升高了。理想气体绝热压缩的温升只跟压比和绝热指数有关：T₂ = T₁·(P₂/P₁)^((k−1)/k)。
按空气 k=1.4、进气 40 ℃ 算：压比 2 排气 109 ℃，压比 4 就到 192 ℃，压比 8 接近 294 ℃。实际机器还有效率损失，比这个更高。
而矿物基润滑油大约从 160 ℃ 开始明显氧化结焦。所以你会看到：单级压比通常压不到很高，不是造不出来，是油先受不了。
所以要分级，中间还要插个冷却器

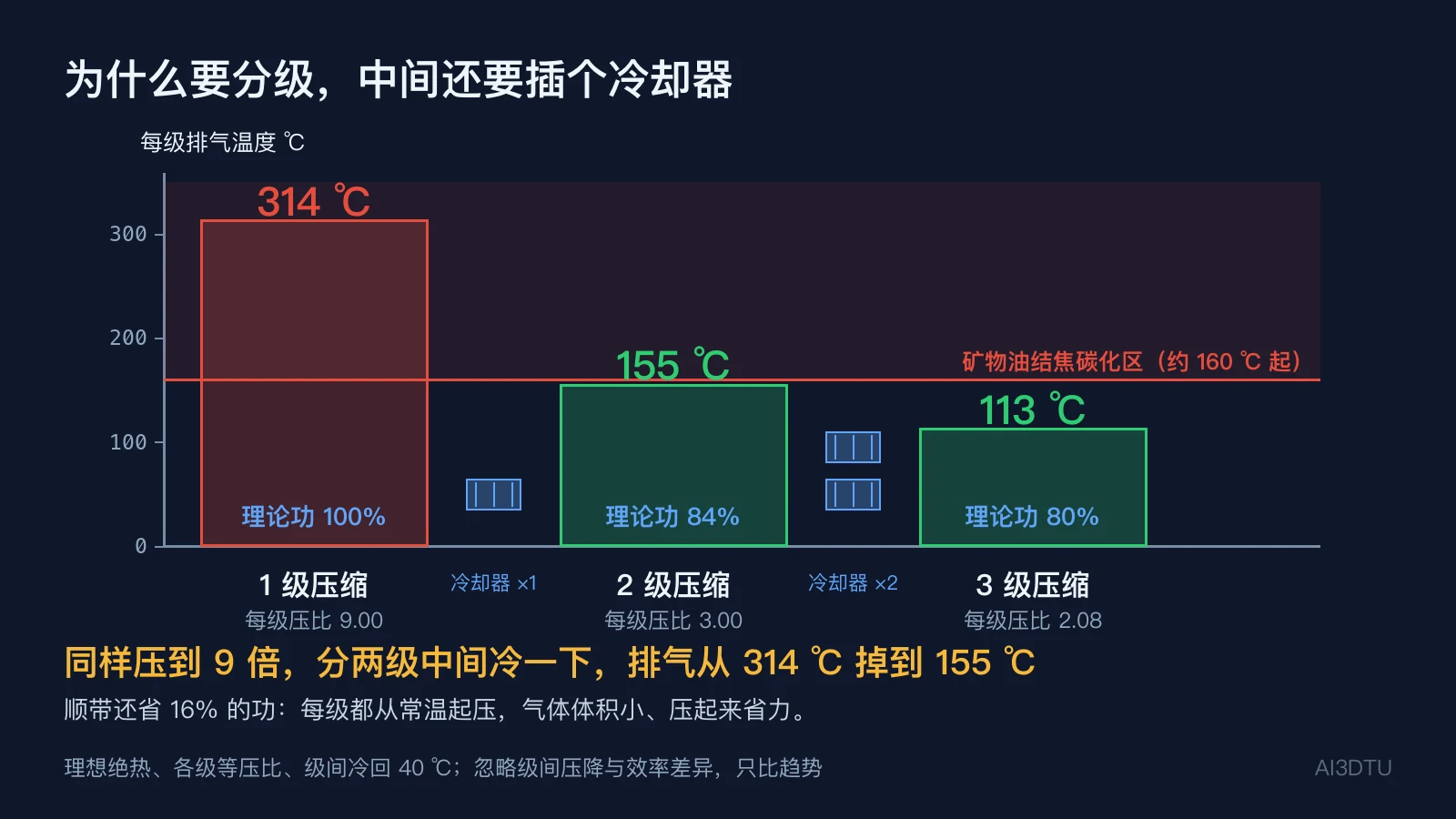

既然单级压比一高排气温度就失控，办法就是把总压比拆开，每压一段就把气冷回常温再压下一段。
还是总压比 9：一级干完，排气 314 ℃，已经在结焦区里深处；拆成两级、中间冷回 40 ℃，每级压比只有 3，排气 155 ℃；拆成三级更低，113 ℃。
顺带还省功。因为每一级都从常温开始压，气体体积小、压起来省力——两级比一级省约 16%，三级省约 20%。但级数不是越多越好：每多一级就多一台冷却器、多一处压降和泄漏点，投资和维护都上去了，实际就在两到四级之间取平衡。
所以流程图上压缩机后面那几台换热器不是配角，它们是这套设计成立的前提。
排气温度高上去，会出什么事

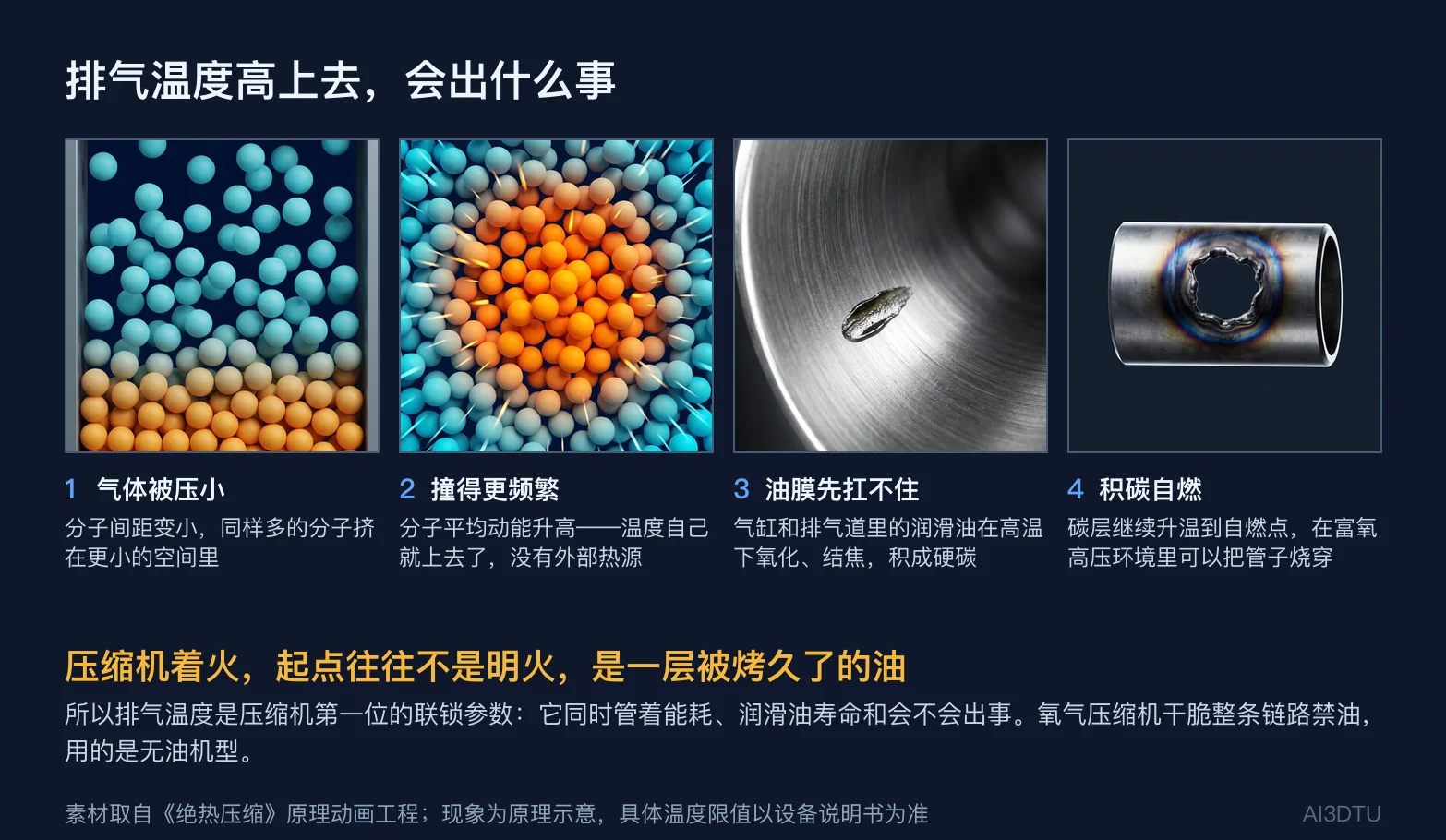

排气温度超标不是"效率差一点"这么温和的事，它是一条完整的事故链。
气缸壁和排气道里总有润滑油，高温让油氧化、结焦，积成硬碳层。碳层导热差，底下温度更高，结得更快——这是个正反馈。积碳到一定程度，在富氧、高压、高温的环境里可以自燃，把管子烧穿。
这也是为什么氧气压缩机整条链路禁油，必须用无油机型：那个环境里，油本身就是燃料。
所以排气温度几乎总是压缩机的第一位联锁参数——它同时管着能耗、润滑油寿命，以及会不会出事。
喘振：气量小到一定程度，气会倒回来
这是离心式压缩机独有的毛病，也是搜索里问得最多的一个。

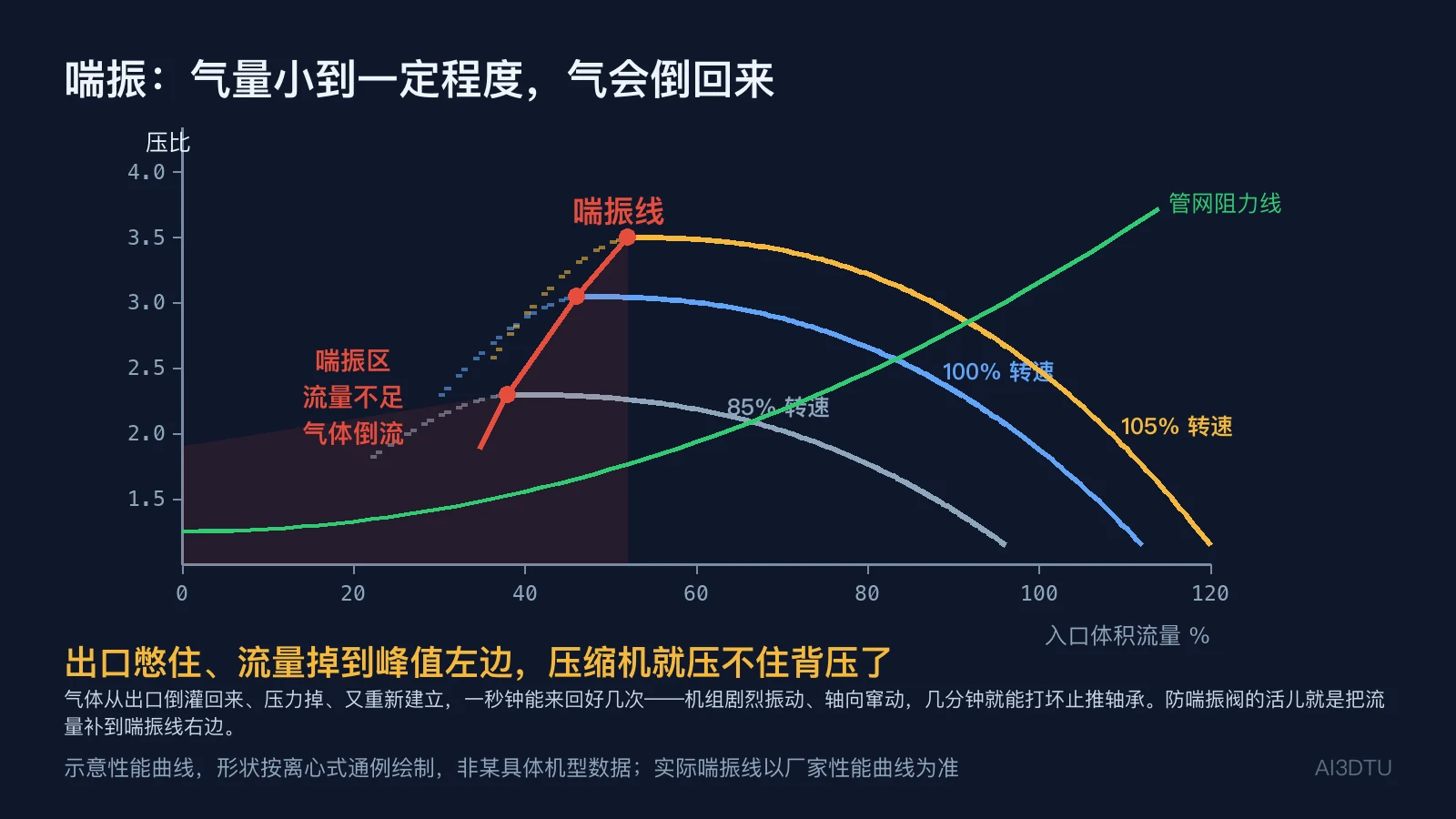

看性能曲线：横轴是入口体积流量，纵轴是压比。每条等转速线都有一个峰值，峰值右边流量越小压比越高，是稳定的工作区；峰值左边，流量再往下掉，压比反而跟着掉——机器压不住外面的背压了。
这时会发生什么：管网里的高压气体从出口倒灌回来，机内压力掉下去，压缩机又重新建立压力把气推出去，然后再次憋住、再次倒灌。一秒钟能来回好几次。
后果是机组剧烈振动、轴向来回窜动，止推轴承承受远超设计的交变载荷，几分钟就能打坏。伴随的现象很典型：出口压力表大幅摆动、机体发出周期性的吼声、电流表跟着晃。
把各条转速线的峰值连起来，就是喘振线。运行点必须始终待在它右边。
防喘振阀在防什么
既然喘振的直接原因是"流量不够"，解法就直白得多：给机器补流量。
防喘振阀（也叫回流阀、放空阀）装在出口到进口之间。控制系统实时算当前工作点离喘振线还有多远，一旦逼近就打开阀，把一部分已经压好的气放回进口或者放空，让通过压缩机的流量重新回到喘振线右边。
代价是明摆着的：那部分气白压了，能量浪费掉。所以防喘振控制线通常设在喘振线右侧留一段裕量，既不能太近（来不及）也不能太远（长期浪费）。
值得注意的是，开车、停车、切换工况这些流量剧烈变化的时刻最容易喘振，不是稳态运行时。所以开停车规程里那些"先开回流阀""按曲线降负荷"的步骤不是形式主义。
- 出口压力表周期性大幅摆动——最典型的现场特征
- 机体发出周期性吼声或闷响，节奏和压力摆动同步
- 电机电流跟着周期性波动
- 轴向位移和振动值同时报警
- 入口流量掉到该转速下的喘振流量以下

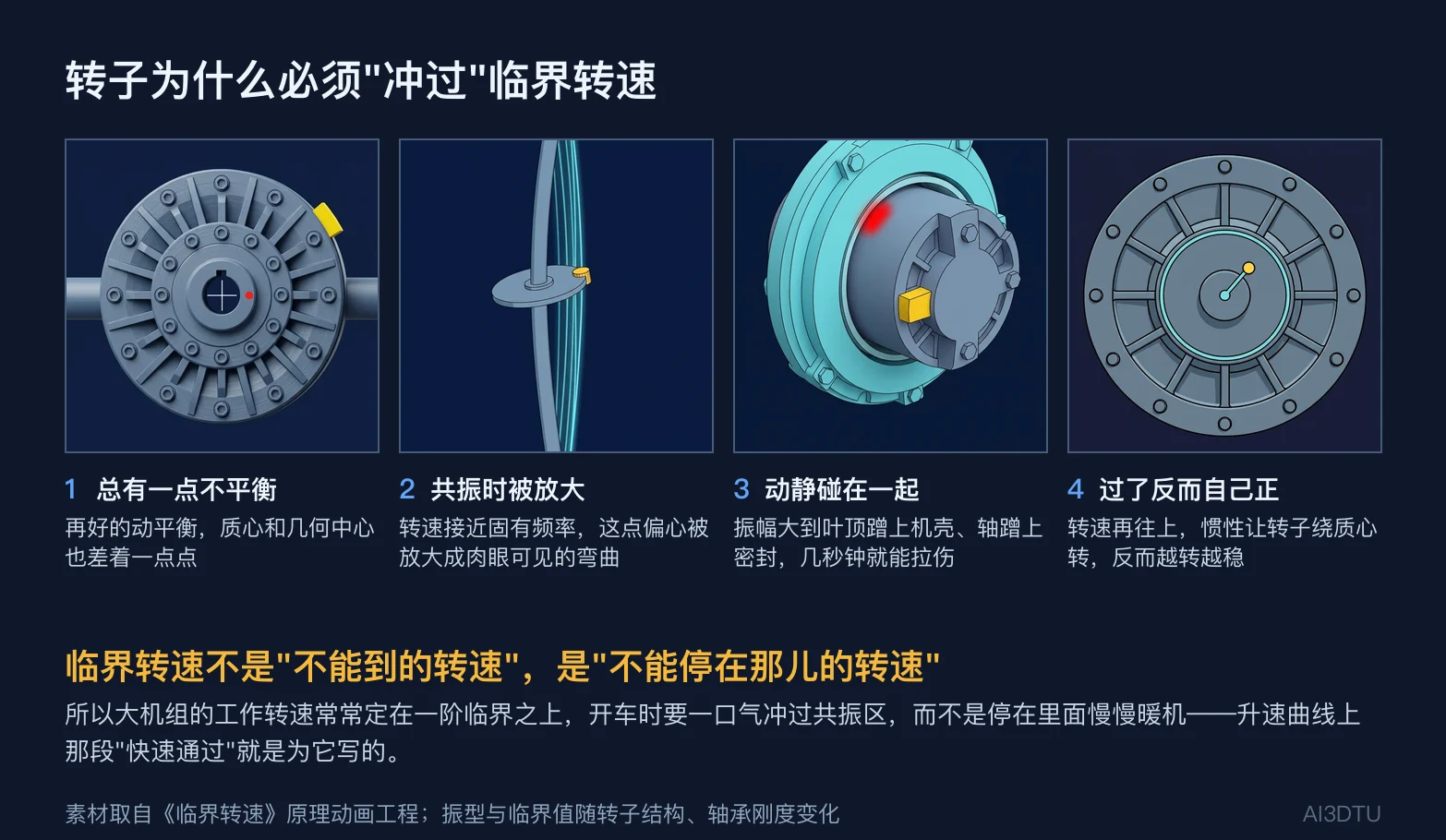

转子为什么必须"冲过"临界转速
大机组开车时，升速曲线上常有一段标着"快速通过"。通过的就是临界转速。
任何转子都做不到绝对平衡，质心和几何中心总差着那么一点。转速低的时候这点偏心无关紧要；当转速接近转子的固有频率，共振发生，这点微小偏心被放大成肉眼可见的弯曲。
振幅一大，叶顶可能蹭上机壳、轴可能蹭上密封，几秒钟就能拉伤。
但奇妙的是，转速再往上冲过去，转子反而会自己"甩正"——惯性让它绕自己的质心旋转，振幅回落，越转越稳。所以大机组的工作转速常常刻意定在一阶临界之上。
临界转速不是"不能到的转速"，是"不能停在那儿的转速"。开车时要一口气冲过共振区，而不是停在里面慢慢暖机。

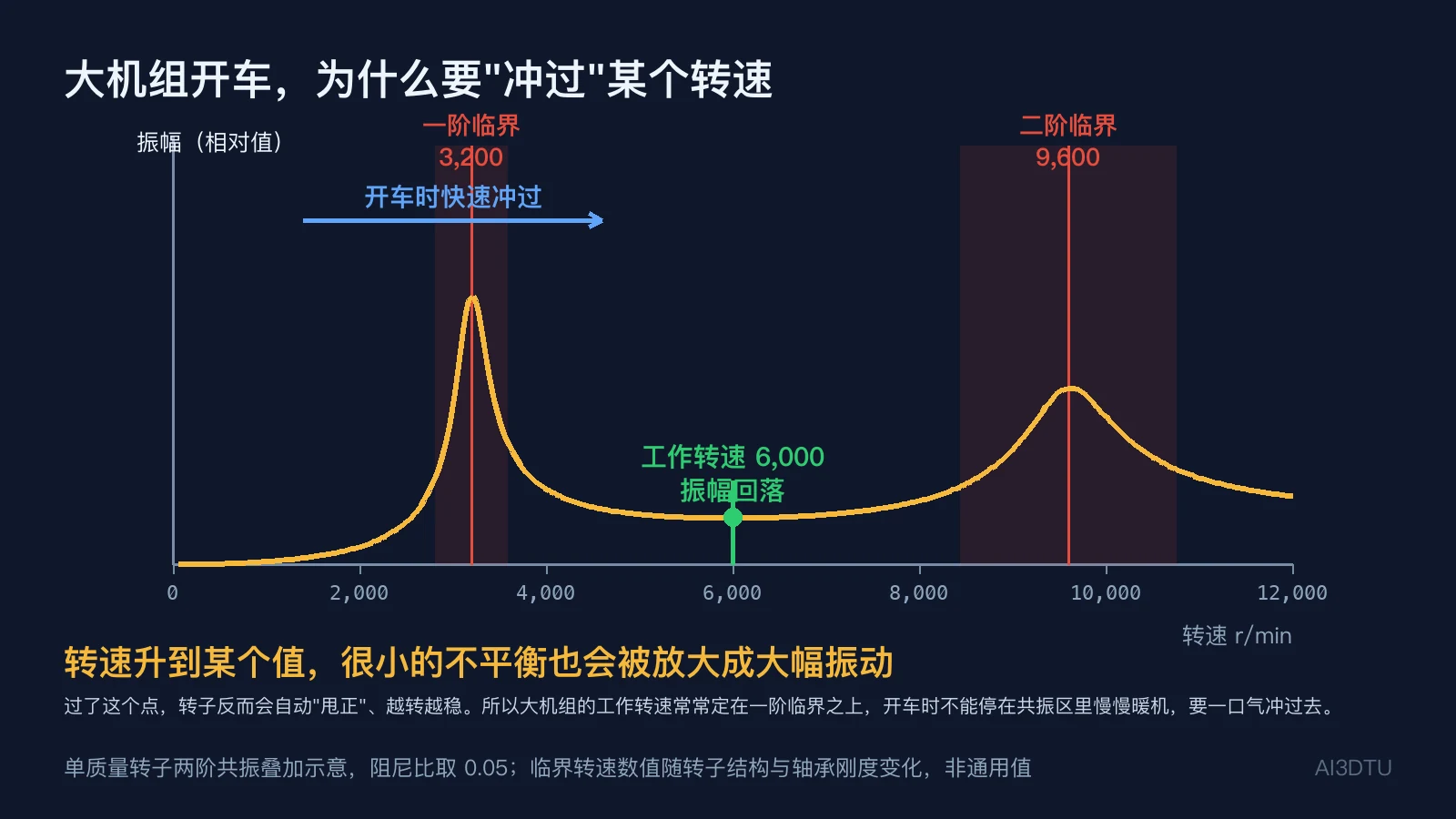

振幅随转速怎么走
把振幅对转速画出来，就是几个共振峰。一阶临界的峰最高，二阶次之。
工作转速通常落在一阶和二阶之间的平坦区——这就是为什么状态监测要看的是"振幅随转速的变化趋势"，而不是某一个瞬时值。同样是 30 μm，在平坦区是正常，在爬向共振峰的路上就是警告。
另外，转子结垢、结焦、叶片磨损会改变质量分布，临界转速本身会漂移。开车时发现共振区比上次靠前或靠后，往往说明转子状态变了。

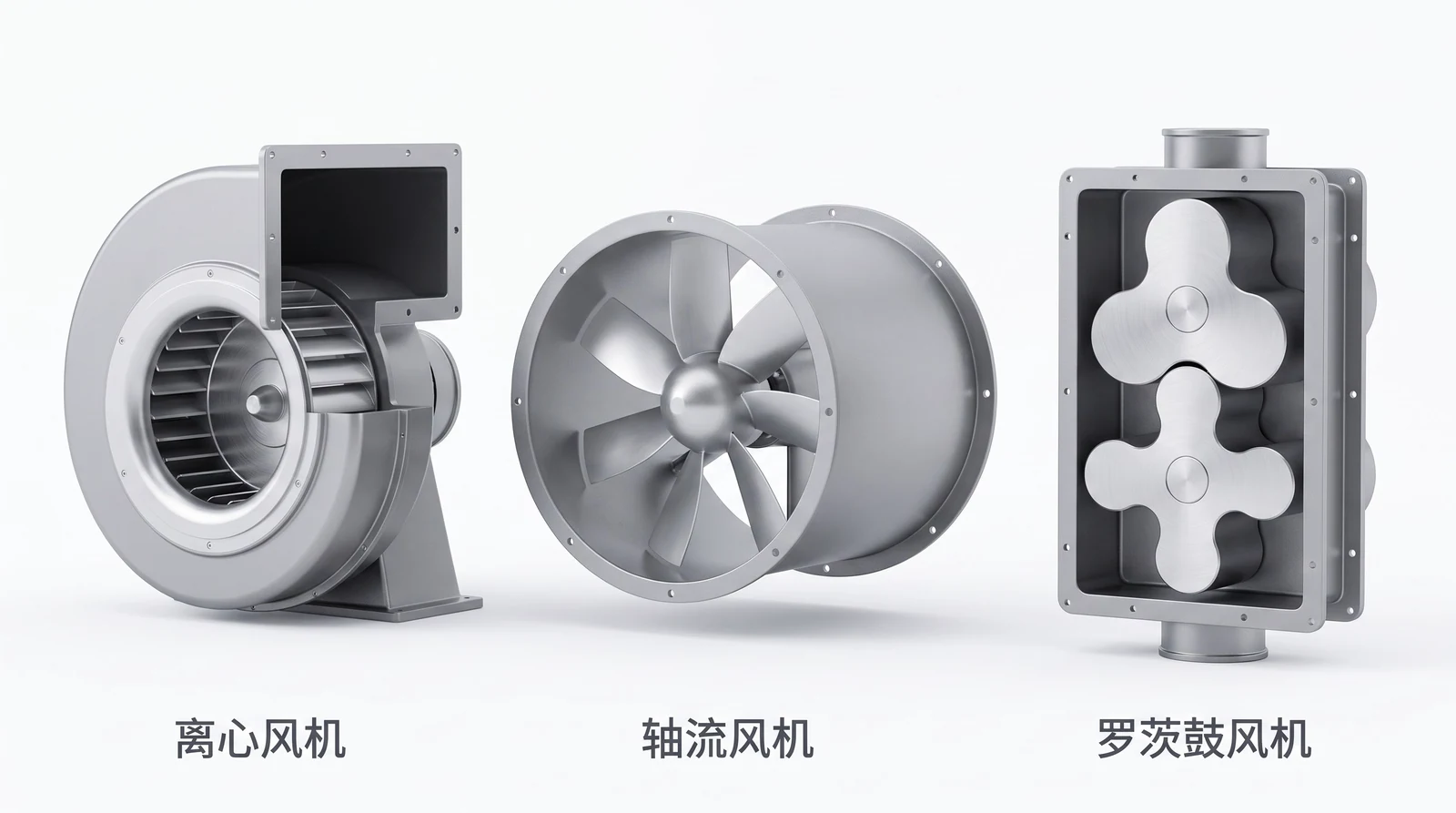

风机的三种类型，长得完全不一样
把压比降下来，回到风机这一档。工业现场最常见的是三种，它们的取舍很清楚。
离心风机：蜗牛壳形机壳，气体轴向吸入、切向排出。压头较高、风量中等，适合有管网阻力的场合，锅炉的送风引风、除尘系统基本都是它。
轴流风机：气体沿筒轴直线穿过，像放大的电扇。风量大、压头低，适合几乎没有阻力的大空间通风，还有空冷器上那一排——空冷器的风机全是轴流式，因为它只需要把风推过翅片管束。
罗茨鼓风机：容积式，一对互相啮合的转子把气成腔推走。流量和背压基本无关，背压再高流量也不怎么掉（当然压力会一直升到安全阀动作），所以污水厂曝气、气力输送这些需要稳定风量顶着阻力的场合都用它。
出问题先看哪个表
压缩机的异常大多能在几个表上先露头。下面按"先看什么"排。
- 排气温度是第一位的联锁参数，它同时反映压比、冷却效果和内漏
- 振幅要看趋势不看瞬时值，同一个数值在不同转速下含义完全不同
- 喘振多发生在开停车和工况切换时，稳态运行反而不容易碰上
| 现象 | 先看 | 常见方向 |
|---|---|---|
| 排气温度升高 | 进气温度、级间冷却器出口温度、压比 | 冷却器结垢或水量不足；进气过滤堵；内漏使气体回流反复压缩 |
| 出口压力周期性摆动 | 入口流量、防喘振阀开度 | 流量掉到喘振线左侧；防喘振控制失效 |
| 振动值上升 | 振幅趋势、轴向位移、油温 | 转子结垢或磨损使不平衡加剧；轴承损伤；对中变化 |
| 轴向位移增大 | 止推轴承温度、级间压差 | 平衡盘或平衡管堵塞；喘振造成的冲击 |
| 油温高、油压低 | 油冷却器、滤芯压差、油位 | 滤芯堵；冷却水不足；油劣化或稀释 |
| 排气量下降 | 进气过滤压差、进气温度 | 过滤器堵；进气温度高导致质量流量下降；内部间隙增大 |
| 密封气耗量上升 | 密封气差压、过滤 | 干气密封端面磨损；密封气不洁净 |
常见问题
风机和压缩机有什么区别？
分界是压比，也就是出口绝对压力除以进口绝对压力。通用划分是：压比小于 1.15 为通风机，1.15 到 3 为鼓风机，超过 3 才叫压缩机。这不只是命名习惯——压比很低时气体几乎可以按不可压缩来算，设计关心送多少气；压比过 3 以后，压缩本身的温升大到不能忽略，主要矛盾变成热怎么拿走，分级、级间冷却、排气温度联锁都是从这条线之后才出现的。
离心压缩机喘振是什么原因，怎么解决？
原因是流量不足。离心压缩机每条等转速性能线都有一个压比峰值，峰值右边是稳定工作区；流量掉到峰值左边，压比反而跟着下降，机器压不住管网背压，气体从出口倒灌回来，压力掉下去后又重新建立，一秒钟能反复好几次。表现为出口压力大幅摆动、机体周期性吼声、电流波动、振动与轴向位移报警，几分钟就可能打坏止推轴承。解决靠防喘振阀：把一部分出口气体回流到进口或放空，把通过压缩机的流量补回喘振线右侧。控制线通常设在喘振线右边留裕量。喘振多发生在开车、停车、工况切换这些流量剧烈变化的时刻。
压缩机排气温度为什么那么高？
不是有热源，是气体被压缩时分子挤在更小空间里、撞击更频繁，内能升高。理想气体绝热压缩满足 T₂=T₁(P₂/P₁)^((k−1)/k)。按空气 k=1.4、进气 40 ℃ 算，压比 4 排气约 192 ℃，压比 8 约 294 ℃，实际机器还有效率损失会更高。矿物基润滑油大约从 160 ℃ 开始明显氧化结焦，所以单级压比不能太高，需要分级并在级间冷却。
压缩机为什么要分级，中间为什么要装冷却器？
为了把排气温度压下来，顺带省功。总压比 9 时，单级压缩排气约 314 ℃，已在润滑油结焦区；拆成两级、级间冷回 40 ℃，每级压比 3，排气约 155 ℃；三级约 113 ℃。同时因为每级都从常温起压、气体体积小，两级比单级省约 16% 的理论功，三级约 20%。但级数越多，冷却器、压降和泄漏点也越多，实际通常在两到四级之间取平衡。
临界转速是什么意思，为什么开车要快速冲过？
临界转速是转子固有频率对应的转速。任何转子都存在微小的质量不平衡，转速接近固有频率时发生共振，这点偏心被放大成大幅振动，可能造成叶顶蹭机壳、轴蹭密封。但转速继续升高越过临界后，惯性让转子绕自身质心旋转，振幅反而回落、运行更稳。所以大机组常把工作转速定在一阶临界之上，开车时要快速通过共振区，而不能停在里面暖机。临界转速不是不能到的转速，是不能停留的转速。
离心风机、轴流风机、罗茨鼓风机怎么选？
离心风机蜗壳结构、轴向进切向出，压头较高风量中等，适合有管网阻力的场合，锅炉送引风和除尘系统常用。轴流风机气体沿筒轴直线穿过，风量大压头低，适合大空间通风和空冷器。罗茨鼓风机是容积式，一对啮合转子成腔推气，流量基本不受背压影响，适合污水厂曝气、气力输送这类需要顶着阻力保持稳定风量的场合。
