NH₃-CO₂复叠式制冷系统拆解图

能源电力行业｜设备拆解信息图｜由AI3DTU真实生成

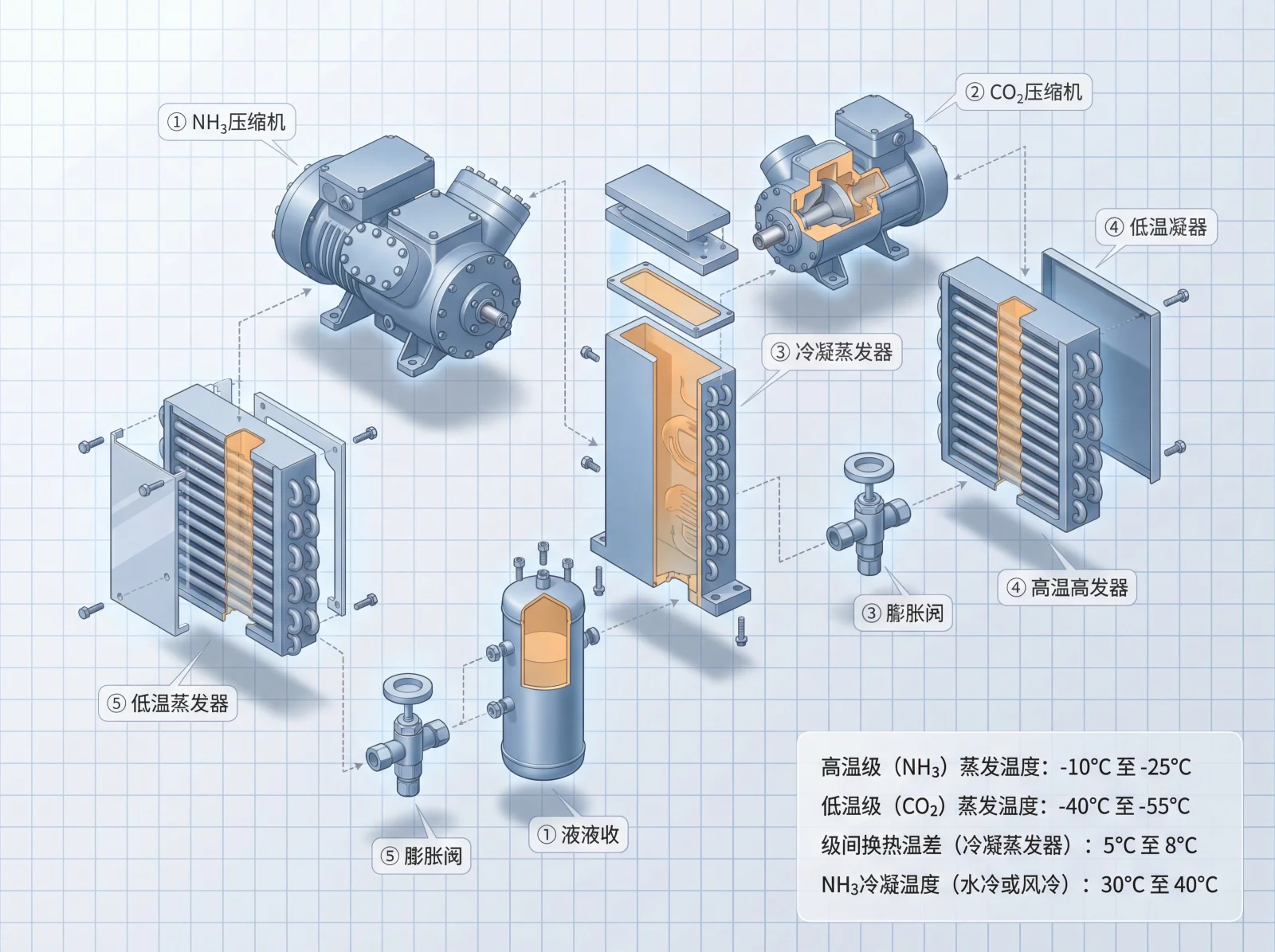

AI3DTU真实生成案例：NH₃-CO₂复叠式制冷系统设备拆解信息图，展示氨压缩机、高低温蒸发器、冷凝蒸发器、贮液器的构成与各级蒸发/冷凝温度参数。

从参考图到成品：AI 做了什么

约5分钟

→

案例说明

这是氨-二氧化碳（NH₃-CO₂）复叠式制冷系统的设备拆解信息图。AI把系统主要设备分件展示：氨压缩机、高温蒸发器、低温蒸发器、冷凝蒸发器和贮液桶，用引线标注各设备名称，右下角列出关键温度参数（高温氨蒸发温度、低温CO₂蒸发温度、级间冷凝温度、冷凝散热温度等）。复叠制冷用于低温冷库和工业速冻，系统分氨、二氧化碳两级，用这种拆解图能把两级设备的构成和温度分工讲清楚，适合技术方案和培训教材。

氨压缩机高温蒸发器低温蒸发器冷凝蒸发器贮液桶膨胀阀

生成你自己的能源电力设备拆解信息图

上传参考图或输入文字描述，5分钟出图，免费试用

立即免费生成
