食品厂CIP清洗站工艺流程图

食品加工行业｜工艺流程图｜由AI3DTU真实生成

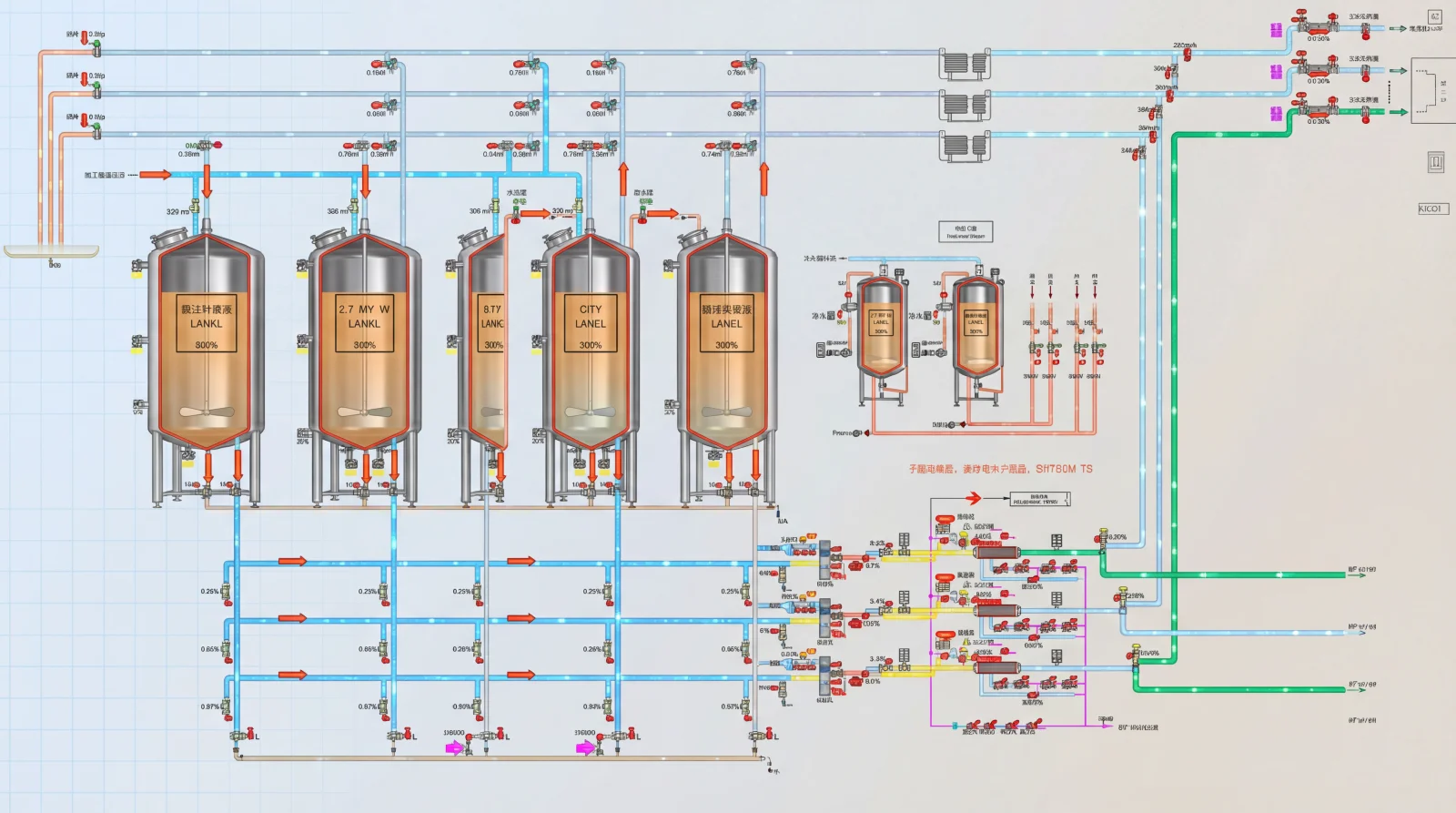

AI3DTU真实生成案例：食品饮料厂CIP原位清洗站工艺流程图，展示清水罐、热水罐、碱罐、酸罐、回收水罐及供液回液管路与阀组的完整连接。

从参考图到成品：AI 做了什么

约5分钟

→

案例说明

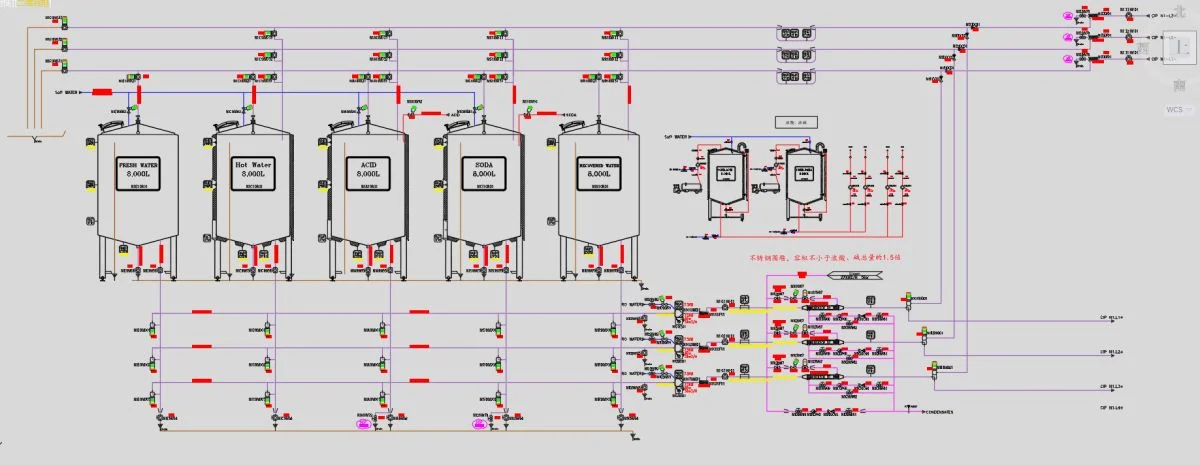

这是食品饮料厂CIP（原位清洗）站的工艺流程图。用户提供了罐组配置，AI渲染出清水罐、热水罐、碱液罐、酸液罐和回收水罐的排布，以及供液泵、换热器、供液与回液管路和大量控制阀组的连接关系，不同清洗介质用不同颜色的管线区分走向。CIP是食品、乳品、饮料生产保证卫生的关键系统，流程复杂、管阀密集，用3D流程图能把每一路介质的走向和阀门位置讲清楚，适合工艺说明和操作培训。

清水罐热水罐碱液罐酸液罐回收水罐供液泵与阀组

生成你自己的食品加工工艺流程图

上传参考图或输入文字描述，5分钟出图，免费试用

立即免费生成
