加氢裂化装置热高分气与混氢换热器拆解图

石油炼化行业｜设备拆解信息图｜由AI3DTU真实生成

案例说明

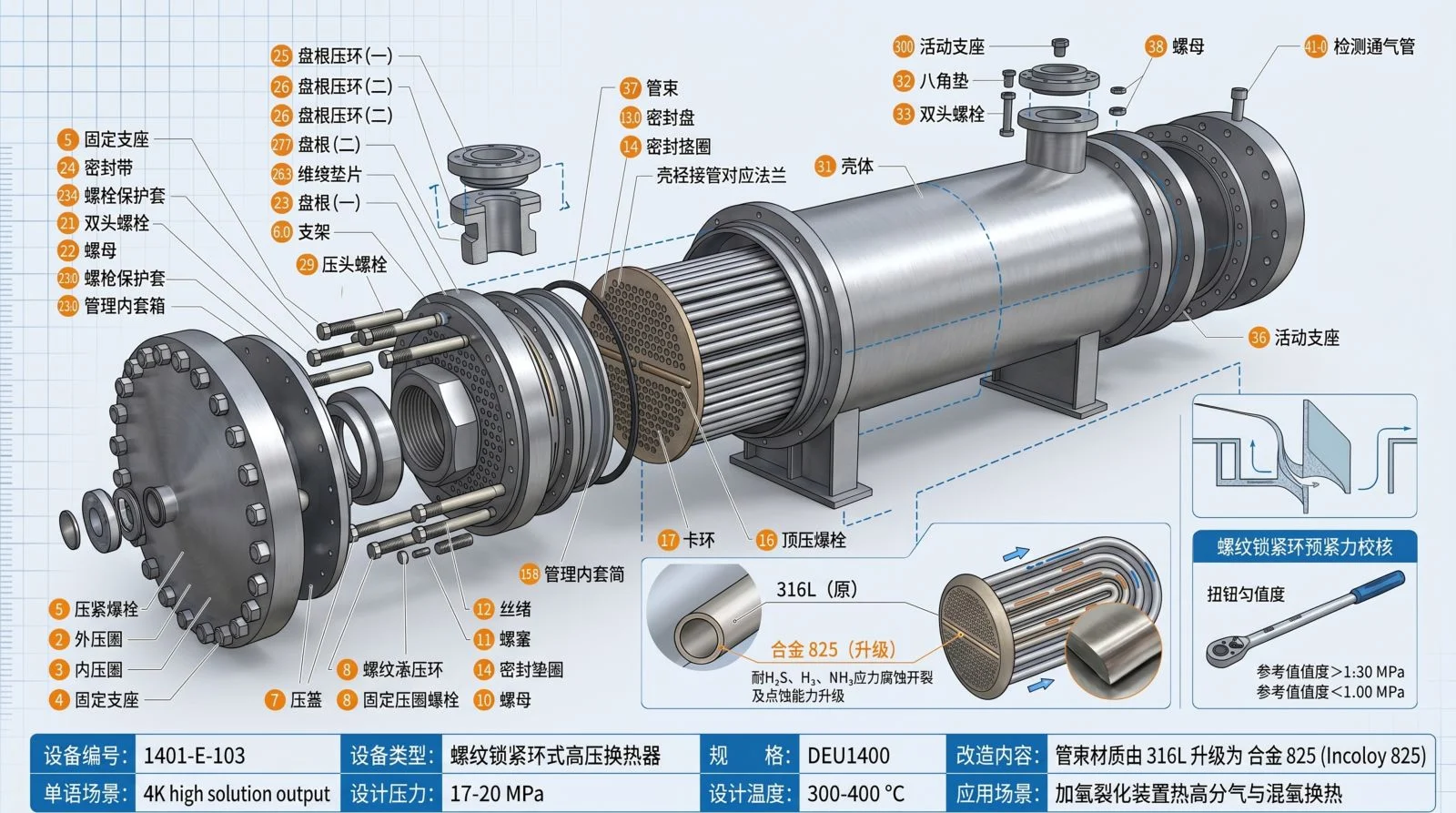

该图展示了加氢裂化装置中热高分气与混氢换热器（1401-E-103）的爆炸拆解结构，详细呈现了壳体、管束、固定支座、活动支座、密封盘和顶压爆栓等关键部件。适用于设备展示、技术汇报及操作培训场景，帮助理解高压换热器的内部构造与工作原理。

壳体管束固定支座活动支座密封盘顶压爆栓
