LPG气化工艺流程图

石油炼化行业｜工艺流程图｜由AI3DTU真实生成

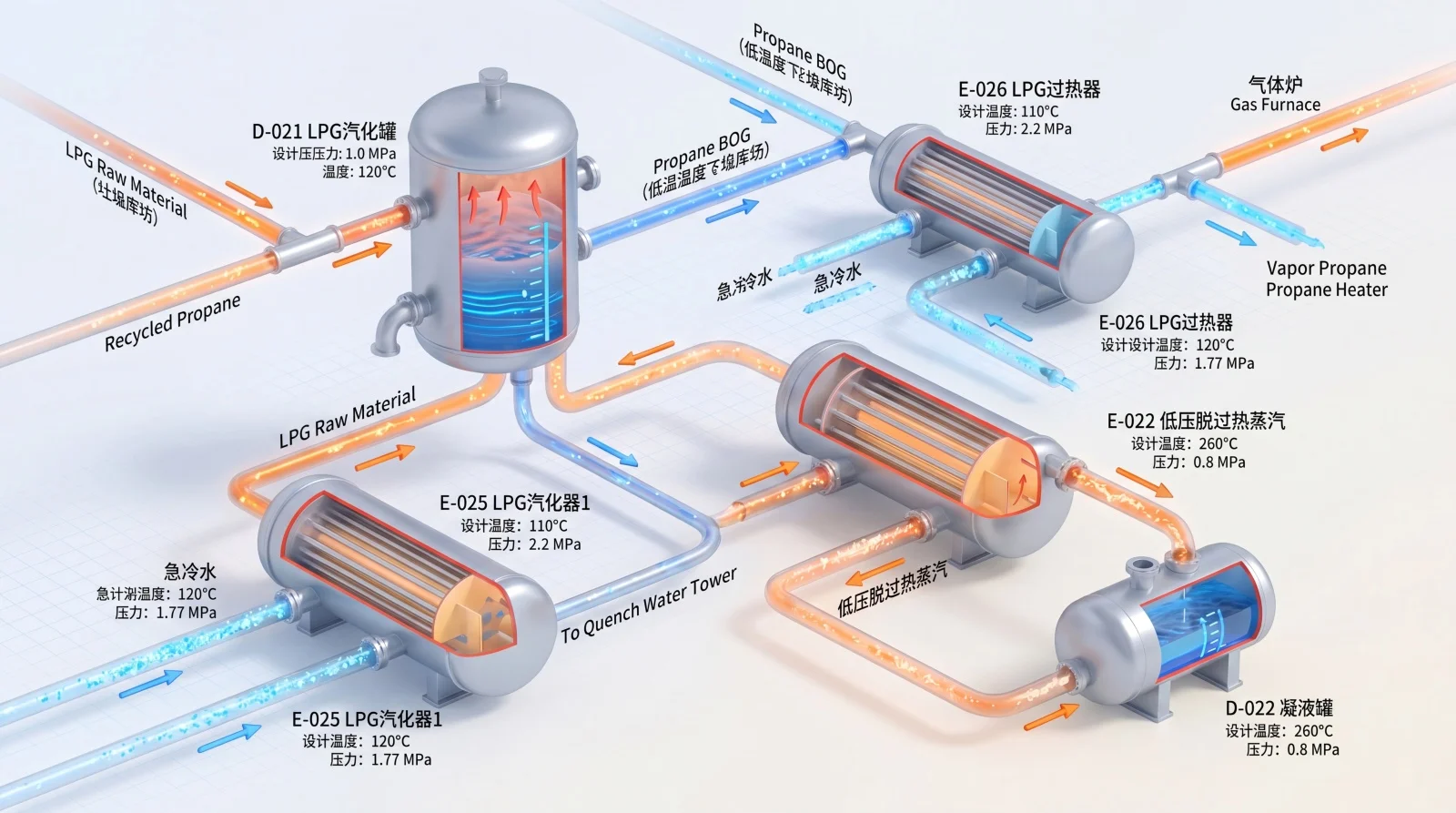

该图展示了LPG原料预热的3D工业可视化流程，包括D-021 LPG汽化罐、E-025 LPG汽化器1、E-026 LPG过热器、E-022 低压脱过热蒸汽、Vapor Propane Propane Heater和D-022 凝液罐等

案例说明

该图展示了LPG原料预热的3D工业可视化流程，包括D-021 LPG汽化罐、E-025 LPG汽化器1、E-026 LPG过热器、E-022 低压脱过热蒸汽、Vapor Propane Propane Heater和D-022 凝液罐等设备通过管线连接的复杂系统。适合用于工艺展示、技术汇报或培训场景，清晰呈现物料流动与设备布局。

D-021 LPG汽化罐E-025 LPG汽化器1E-026 LPG过热器E-022 低压脱过热蒸汽Vapor Propane Propane HeaterD-022 凝液罐
