航煤加氢精制工艺流程图

石油炼化行业｜工艺流程图｜由AI3DTU真实生成

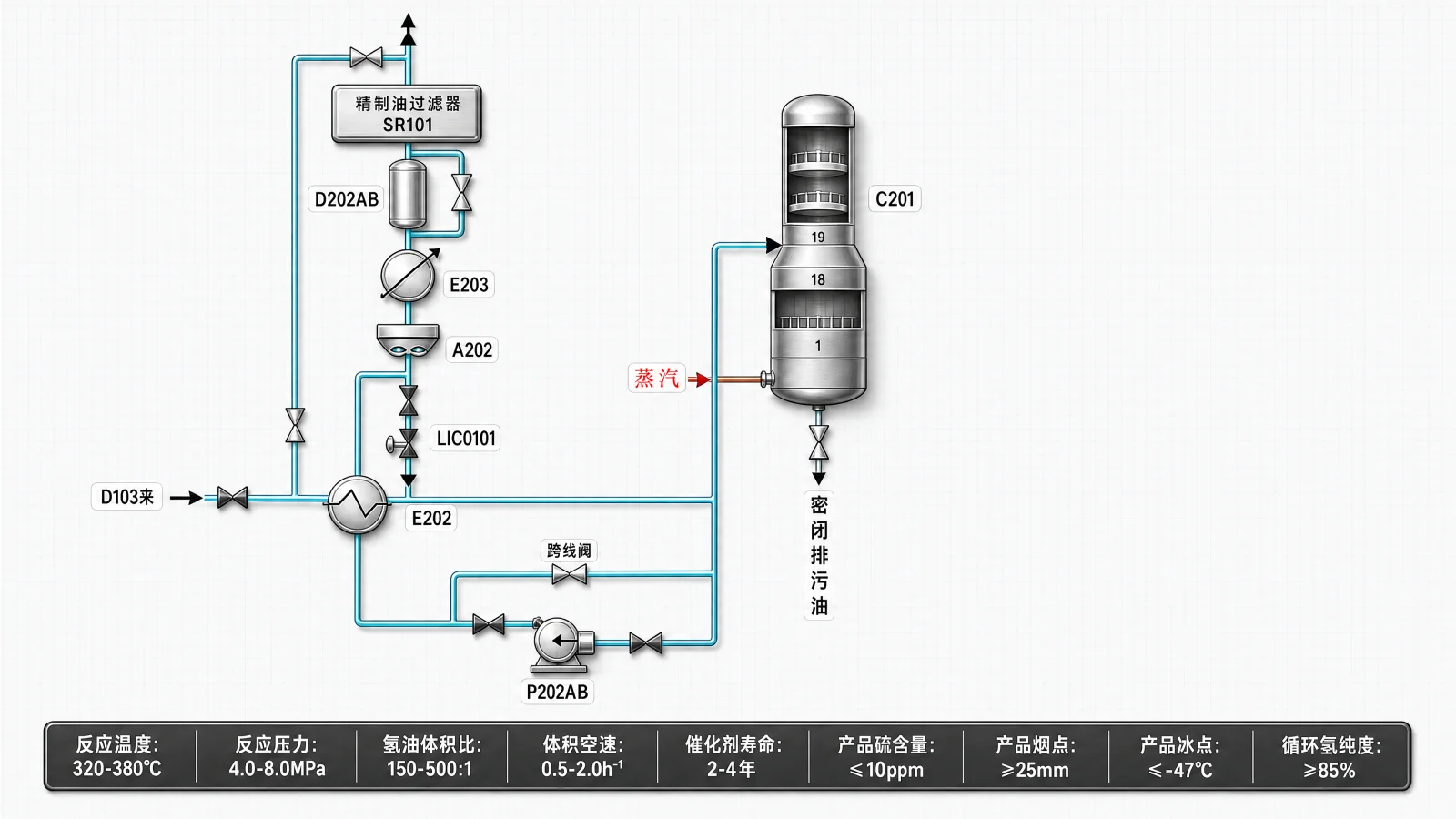

AI3DTU真实生成案例：航空煤油加氢精制工艺流程图，展示加氢反应器、高压分离器、汽提塔的设备连接与原料油、氢气、精制航煤的物料走向及反应参数。

从参考图到成品：AI 做了什么

约5分钟

→

案例说明

这是石油炼化航空煤油加氢精制的工艺流程图。AI渲染出原料油经换热、加热后与氢气混合进入加氢反应器，在催化剂作用下脱除硫、氮等杂质，反应产物经高压分离器分出循环氢，液相进入汽提塔脱除轻组分和硫化氢，得到合格的精制航煤，设备间用物料线连接并标注反应温度、压力、氢油比等参数。航煤加氢保证喷气燃料的安定性和低硫含量，用3D流程图能把反应、分离、汽提各段讲清楚，适合工艺说明和培训。

加氢反应器进料加热炉高压分离器循环氢压缩机汽提塔换热器

生成你自己的石油炼化工艺流程图

上传参考图或输入文字描述，5分钟出图，免费试用

立即免费生成

航煤加氢精制工艺流程图

从参考图到成品：AI 做了什么

案例说明

生成你自己的石油炼化工艺流程图

更多石油炼化案例
