溶剂再生装置工艺流程图

石油炼化行业｜工艺流程图｜由AI3DTU真实生成

从参考图到成品：AI 做了什么

约5分钟

→

案例说明

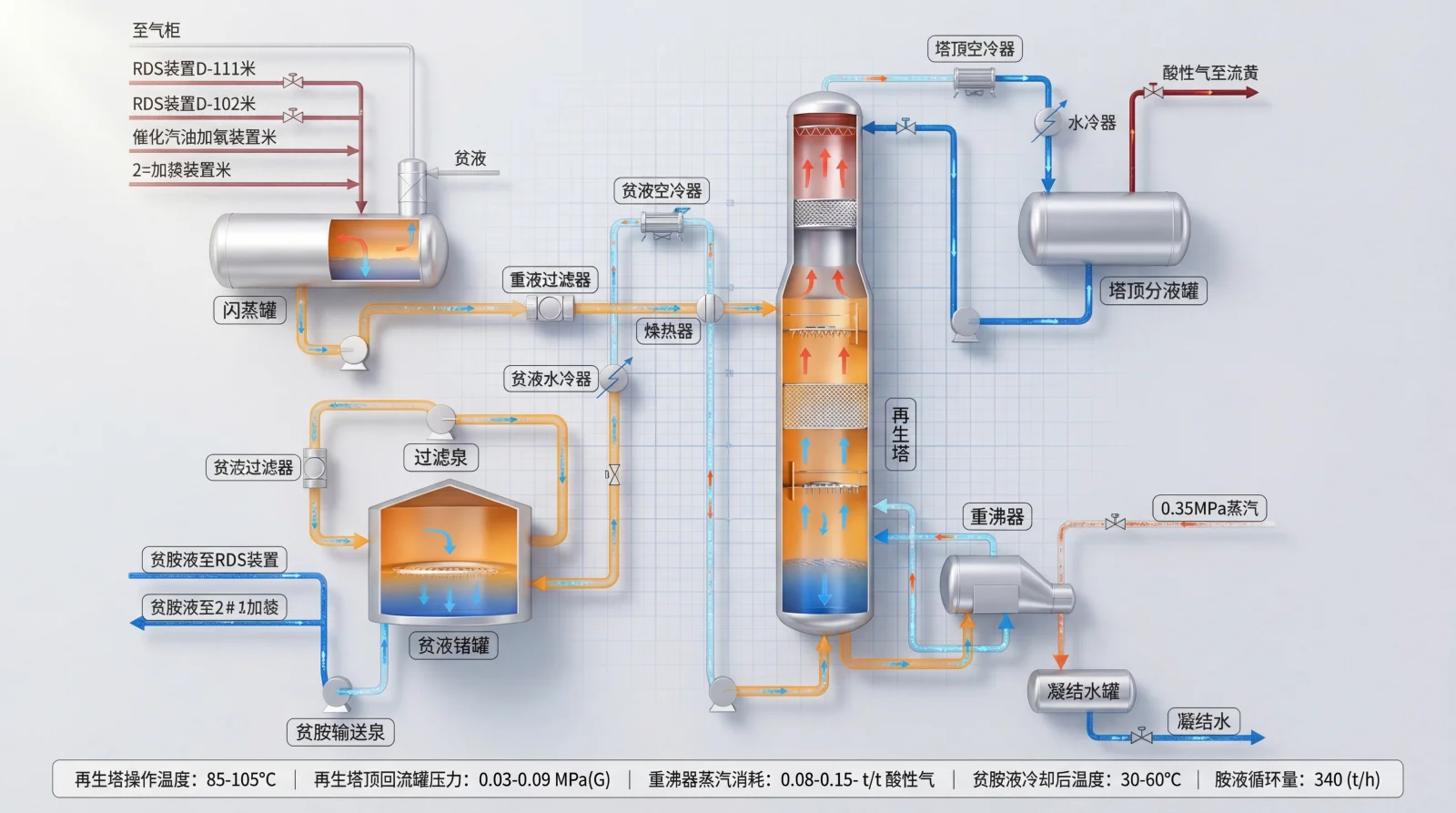

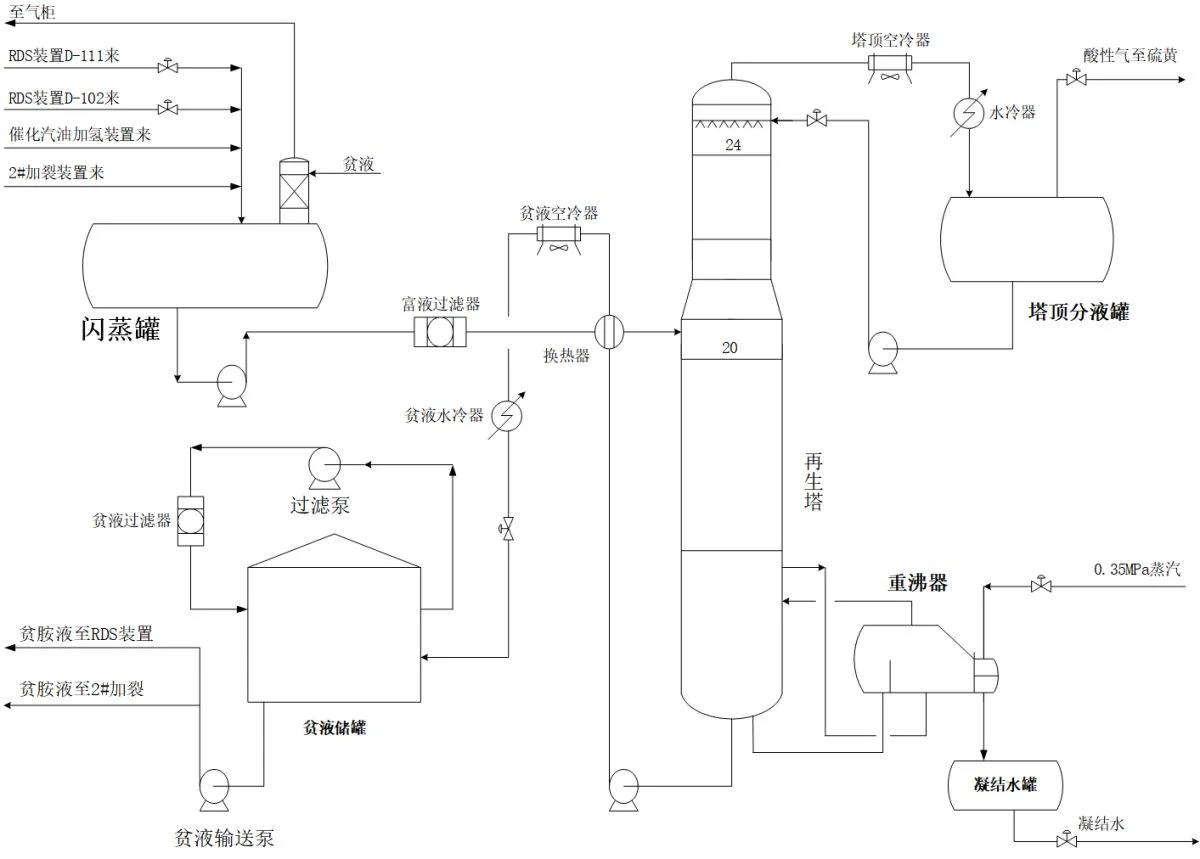

这是石油炼化胺液溶剂再生装置的工艺流程图。AI渲染出吸收了硫化氢的富胺液经贫富液换热器预热后进入再生塔，塔底重沸器加热使酸性气解吸，酸性气从塔顶经回流罐冷凝分液后送硫磺回收，再生后的贫胺液经换热、冷却循环回吸收系统重复使用，各设备用物料线连接并标注再生温度、压力等参数。溶剂再生是炼厂脱硫系统的关键环节，贫富液循环和热量回收复杂，用3D流程图能把再生塔和换热网络的物料关系讲清楚，适合工艺说明和培训。

再生塔塔底重沸器贫富液换热器回流罐贫液冷却器胺液循环泵
