顶烧式制氢转化炉工艺流程图

石油炼化行业｜工艺流程图｜由AI3DTU真实生成

案例说明

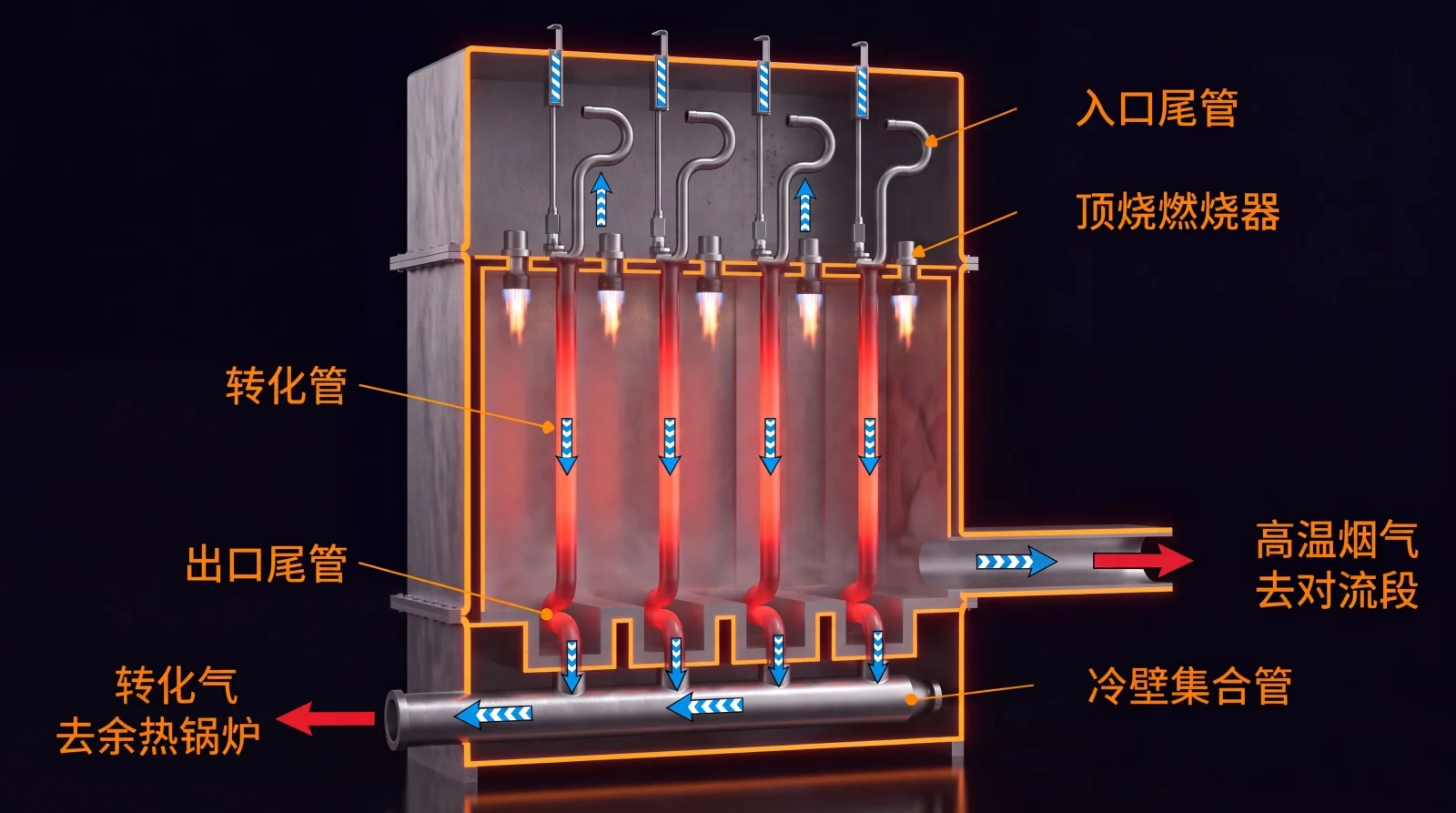

该图展示了顶烧式制氢转化炉的剖视结构，清晰呈现了高温烟气和转化气的流动路径。画面包含入口尾管、顶烧燃烧器、转化管、出口尾管、冷壁集合管和余热锅炉等关键设备，适用于石油炼化行业的技术展示、生产汇报及员工培训场景。

入口尾管顶烧燃烧器转化管出口尾管冷壁集合管余热锅炉
