一套污水厂图纸上有什么

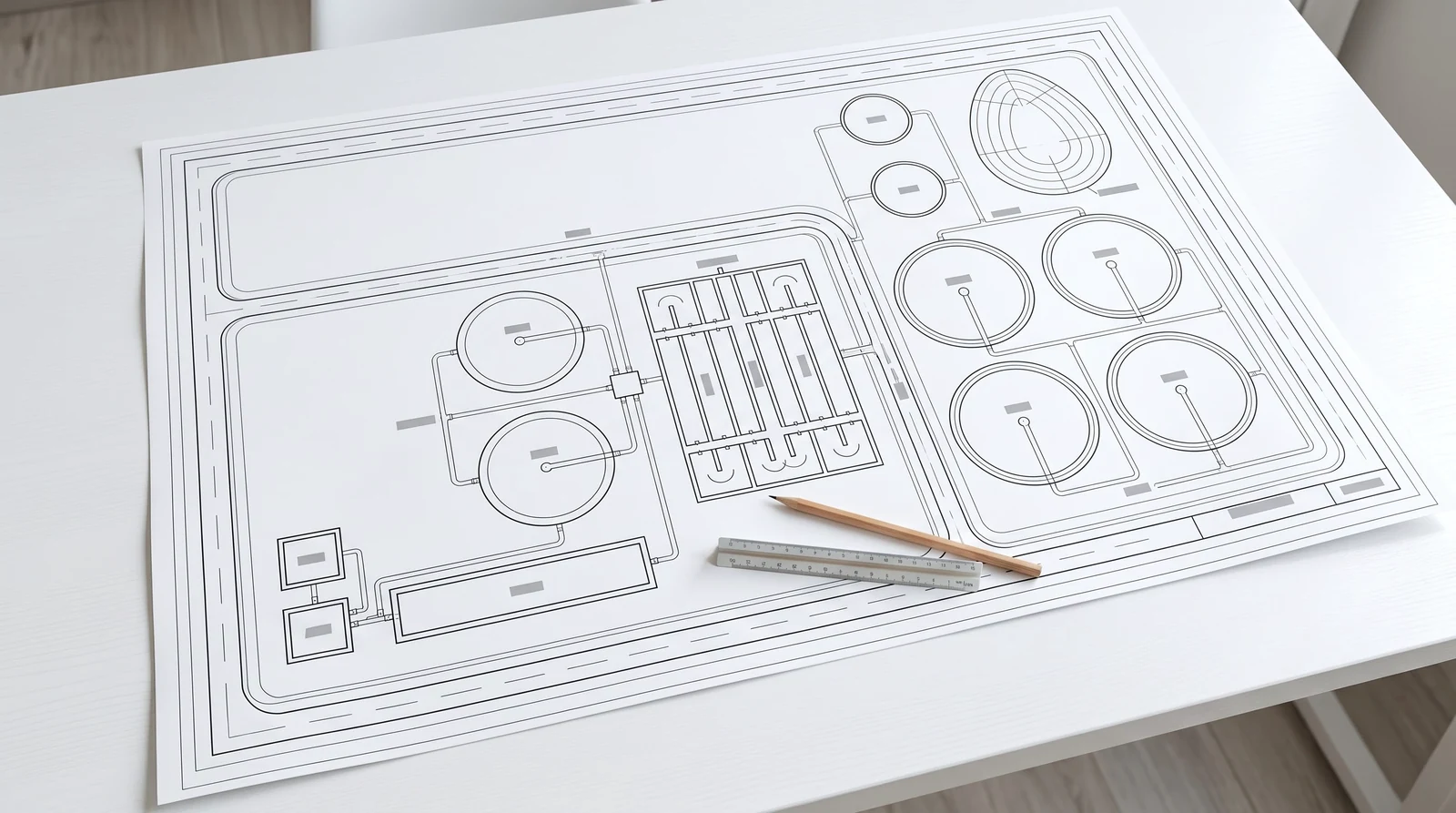

污水处理厂的设计图纸通常是三样东西。总平面布置图：几个大圆是初沉池和二沉池，一组带平行分隔线的长矩形是生物池，小方框是格栅间、鼓风机房、加药间，右上角两个小圆和一个蛋形轮廓是浓缩池和消化池，构筑物之间的细线是管廊和渠道，外围一圈是厂区道路。构筑物剖面图：每座池子沿某条线切开，池深多少、进水从哪进、出水堰在什么标高、刮泥机在哪一层、污泥斗多深。工艺流程图：水和泥各走一条线，哪里回流、哪里加药。

平面图说布置，剖面图说每座池子的内部，流程图说水和泥怎么走。流程图那条线——A2O 怎么脱氮除磷——另有专文；这一期讲的是前两张图：每座池子长什么样、多大、多深，以及那个尺寸是从哪个数算出来的。看懂了这一层，一张总平面图上的每个圆、每个矩形，都能反推回它背后的那一笔账。

先看全貌：一座十万吨的厂长什么样

先把整座厂摆出来。从进水端往出水端走：左下角是格栅间和曝气沉砂池，接着圆形初沉池，中间一组长条形的生物池（前段平静、后段翻着气泡），再往下游是圆形二沉池，最后一条窄长的消毒渠出水。污泥这条线在另一侧：圆形的浓缩池、方形的脱水车间、两座乳白色的蛋形消化池。沙盘是示意，池子的座数不按后文的算例。

这个布局不是随便摆的。水按流向依次排开，尽量靠重力自流，只在进厂时提升一次；沉淀池做圆的是为了刮泥机绕中心转，生物池做长的是为了水推流不短路；泥线放在下风向、靠近厂界，臭气和运泥车不穿过厂区。下面按这个顺序，一座一座拆开看。

先定那个数：设计流量，以及哪些池子按高峰算

所有尺寸都从一个数开始：设计规模。本文全程用十万吨/日这一个例子——平均每小时 4,167 m³。但污水一天里有早晚两个高峰，规范要求沉淀池、沉砂池、滤池这类水力构筑物按旱季最大时流量设计，也就是平均流量乘一个总变化系数。十万吨量级的厂这个系数在 1.3 上下，最大时流量约 5,417 m³/h。

生物池和消化池不一样，它们是生化反应器，靠一天甚至几十天的平均负荷说话，一小时的洪峰进去被整池混合稀释掉了，所以按平均流量算。这是看图时第一个容易混的地方：同一座厂，沉淀池的账和生物池的账用的不是同一个流量。后面每一节的数，都会说明用的是哪一个。

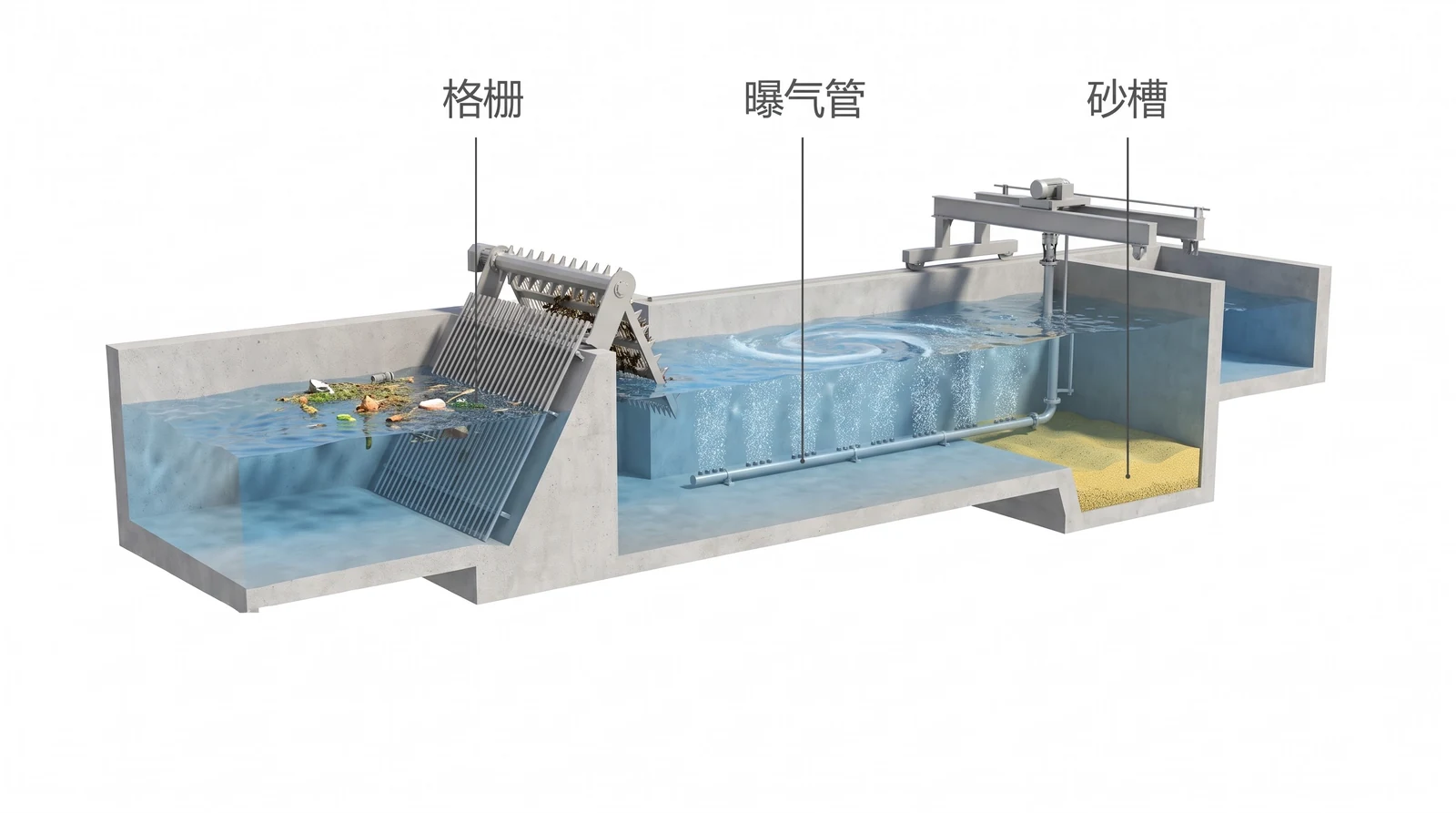

格栅与曝气沉砂池：先把大块和砂子拦下来

进厂第一道是格栅：一排倾斜的钢栅条立在进水渠里，栅条上方一台回转清捞机把拦下来的塑料、布条、树枝耙上来。粗格栅栅距几十毫米，装在提升泵前保护泵；细格栅几毫米，装在泵后保护后面的池子。

紧接着是曝气沉砂池：渠道变宽变深成一个长方形池子，一侧池壁下部沿全长装着曝气管，气泡把水推成横向翻滚的螺旋流。目的是让比重大的砂粒沉到底、比重小的有机物继续悬着往下游走——曝气就是为了把砂和有机物分开，不曝气的沉砂池砂里裹着有机物，运出去发臭。池底靠曝气管一侧是集砂的沟槽，池顶一台带吸砂管的行车沿池长往返。

它的尺寸由两个数定：水平流速约 0.1 m/s、停留时间 2–3 分钟。十万吨的厂按最大时流量算，池容约 271 m³、长 18 m，分两格。这是全厂最小的池子之一，但它拦不住的砂会磨坏后面所有的泵和刮泥机。

沉淀池的原理只有一条：表面负荷

沉淀池不管什么型式，靠的都是同一件事：让水慢下来，让絮体在水流过池子的时间里落到池底。决定它面积的那个数叫表面负荷 q，单位 m³/(m²·h)——每平米池面每小时能澄清多少方水。它本质上就是絮体的沉降速度：絮体每小时能沉 1 米，那每平米池面每小时就能澄清 1 方水，多了絮体还没沉到底就被带走了。

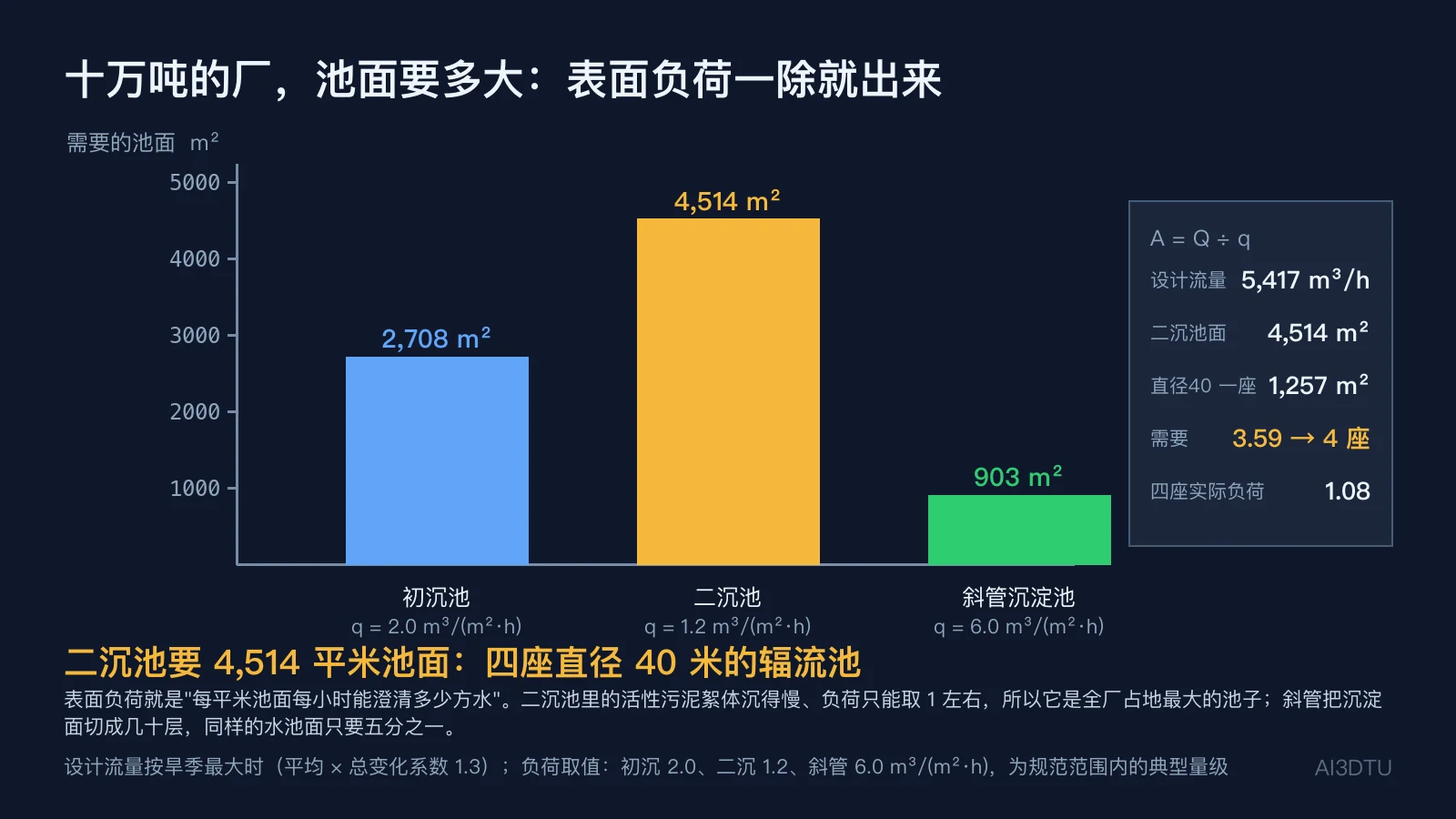

所以池面积 A = Q ÷ q。初沉池沉的是原水里的泥砂和粗颗粒，沉得快，q 取 2 左右；二沉池沉的是活性污泥絮体，又轻又松，q 只能取 1 上下；斜管沉淀池把沉淀面切成几十层，q 能到 6 以上。十万吨的厂按最大时流量：初沉池 2,708 m²、二沉池 4,514 m²、斜管池 903 m²。二沉池是全厂占地最大的池子，就是因为它要沉的东西最难沉。

反过来也成立：看一张总平面图，二沉池的总面积除以设计流量，就是设计取的表面负荷。这个数偏大，出水就会飘泥。

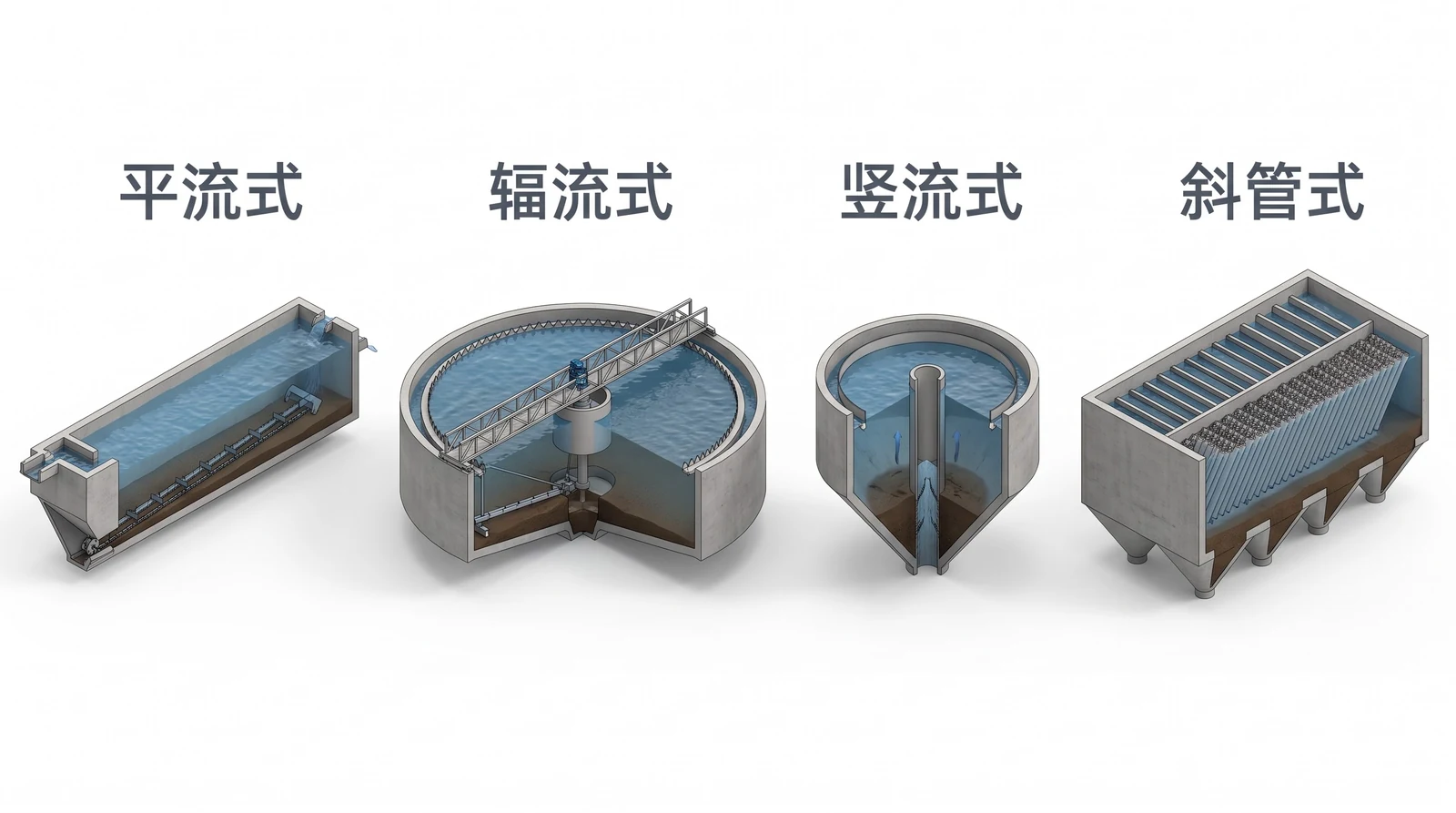

二沉池的四种类型，一张图摆开

沉淀池按水流方向分四种，这是搜索里问得最多的一件事。平流式：长方形浅池，水从一端进、另一端出，水平流过池子。辐流式：圆池，水从中心进、向四周辐射流到池边出。竖流式：小直径深池，水从中心管下到池底、再在管外向上升。斜管式：矩形池，上半部塞满六十度斜管，水从下向上穿过斜管。

四种的差别只在水往哪个方向流、泥怎么刮。大中型污水厂的二沉池几乎全是辐流式，因为圆池的刮泥机绕中心转一根桁架就够，直径能做到 50 米；平流式多见于初沉池和净水厂；竖流式只用在小厂，直径超过十米就不经济；斜管式在二沉池上少用——活性污泥浓度高、易堵斜管——它的主场是深度处理段的高效沉淀池。下面四节逐个剖开看。

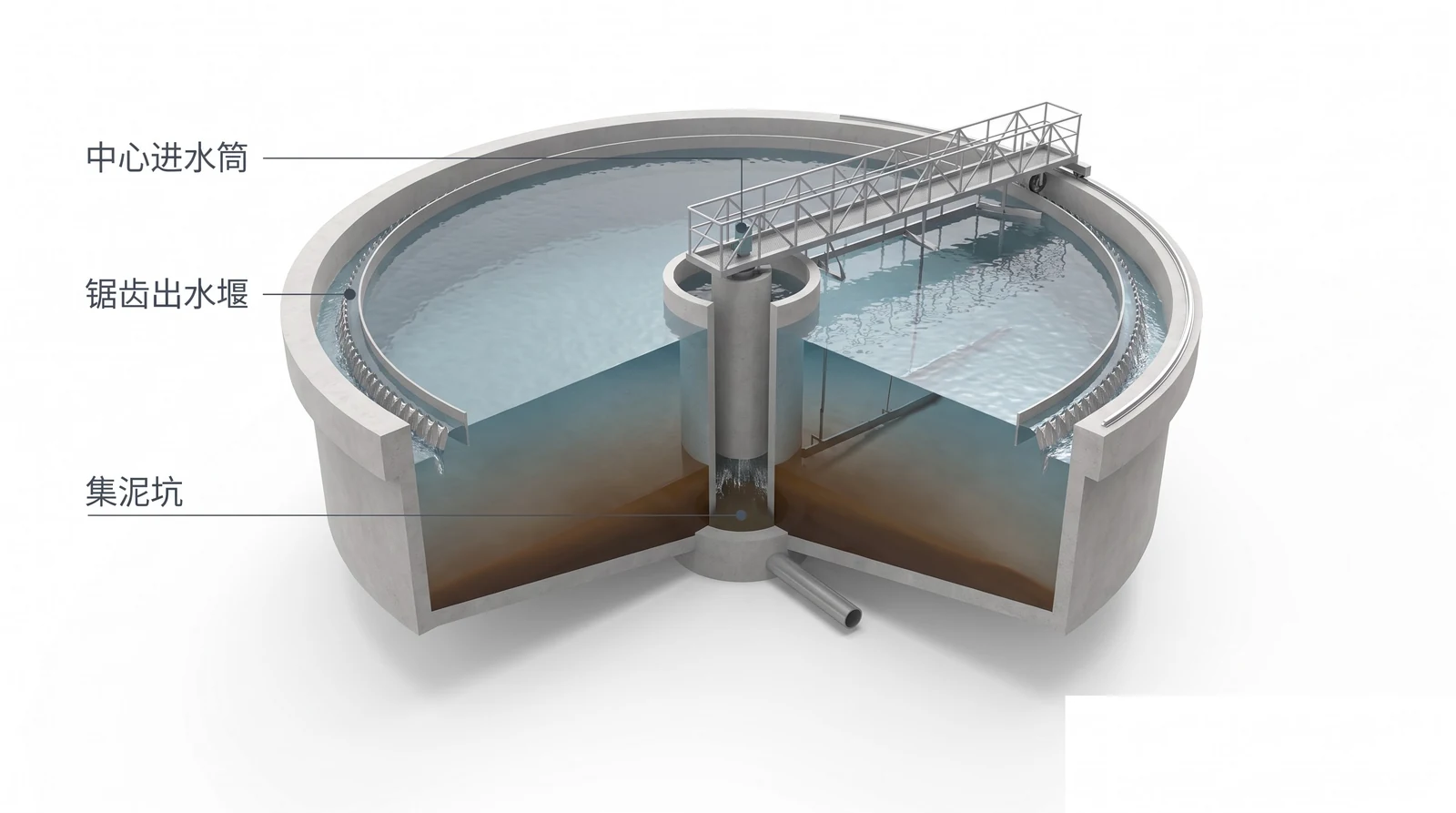

辐流式二沉池结构示意图：中心进水，周边出水，桁架绕着转

把一座直径 40 米的辐流池沿中心剖开。池子正中央是一根粗大的中心进水筒，混合液从生物池经管道送到池心，从筒的下部流出，向四周缓慢扩散；筒外套一圈导流筒，把进水的动能消掉，别把已经沉下去的泥再搅起来。池底从池边向池心缓缓倾斜，坡度百分之几，池心是一个集泥坑，坑底接排泥管——一部分泥回流到生物池前端（外回流），一部分作为剩余污泥排走。

池面上横着一根细长的桁架刮泥机，一端搭在中心立柱上，另一端的驱动轮压在池壁顶的轨道上，整根桁架绕池心缓缓转一圈要几十分钟；桁架下方悬着刮板贴着池底，把沉下来的泥刮向中心的集泥坑。池壁顶部内侧是一圈环形集水槽，槽的两侧壁顶都做成锯齿形的三角堰，澄清水从锯齿翻进槽里流走。

看这张图记三件事：进水在中心、出水在周边、泥往中心走。水的路径是从中心向外的辐射流，泥的路径是从外向中心的刮泥，两条路正好相反。有的池子做成周边进水周边出水，那是另一种布水方式，但刮泥机和集泥坑的关系不变。

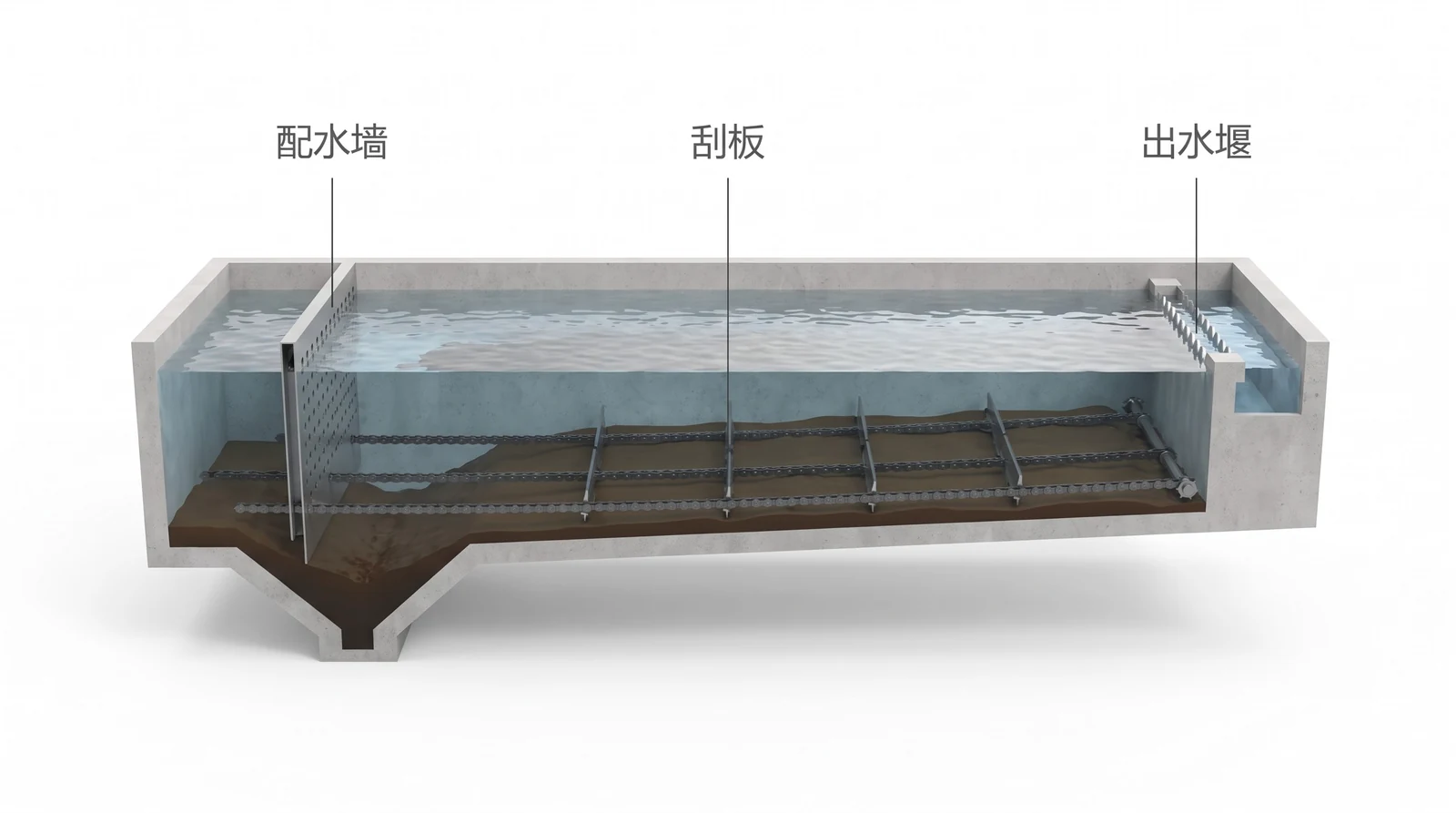

平流式沉淀池：一端进一端出，链板把泥推回进水端

平流式是最直观的一种：一个又长又浅的长方形池子，长宽比 4 以上，有效水深 2–4 米。左端是一道满布小孔的配水墙，进水穿过孔洞后在整个断面上均匀展开，不至于一股水直冲过去；水以每秒几毫米的速度平流到右端，翻过锯齿形的出水堰进集水槽。

池底沿全长布一套链板刮泥机：两条链子带着一排横向刮板，贴着池底缓缓把沉下来的泥推向进水端的泥斗——泥斗放在进水端是因为大部分絮体在前半段就沉下来了；刮板转到上层时还顺便把浮渣推向出水端的撇渣槽。

平流池的长处是构造简单、多座并列时公用池壁省地，短处是链板机件多、链条在水下容易磨损。城市污水厂的初沉池常用它，二沉池一般不用——活性污泥回流量大，圆池的排泥更顺。

竖流式沉淀池：中心管进水，水在管外往上升

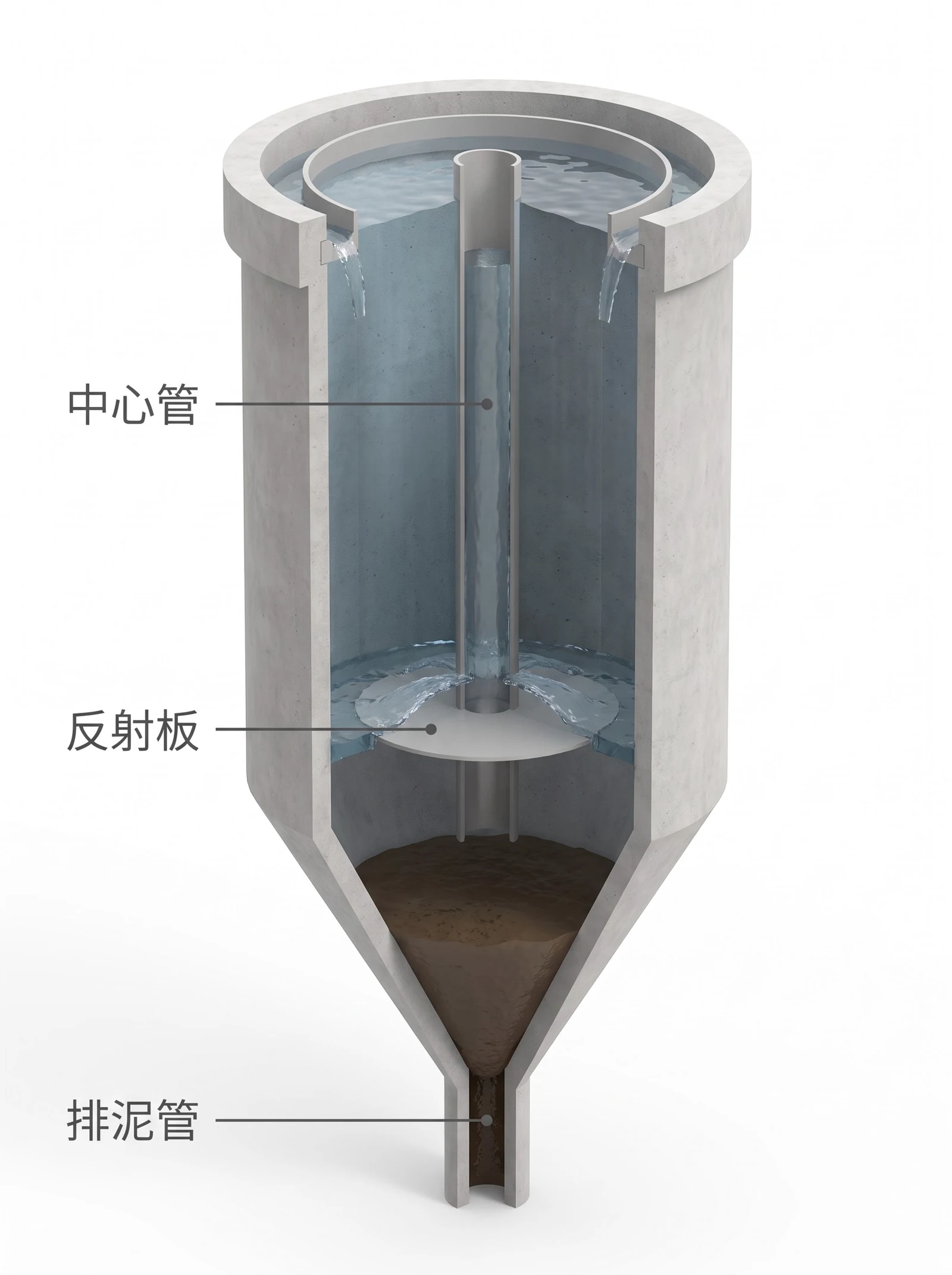

竖流式是一个直径小、深度大的圆池或方池，下半部收成一个很陡的倒锥——锥壁与水平面的夹角要 55–60 度，泥才能靠自重滑到锥尖，不用刮泥机。一根中心管从池顶插到池子下部，进水从管里向下流，出管口时撞到一块圆形的反射板向四周散开，然后在管外的环形空间里缓缓向上升；絮体的沉降速度只要大于水的上升速度就能沉下去。池顶周边一圈出水堰，锥尖接排泥管靠静水压力排泥。

它的好处是不要刮泥机、占地小；坏处是深——直径十米的池子加上陡锥要挖十几米深，土建费和施工难度陡增。所以竖流池只出现在小型污水站，处理量几千吨以下；大厂的图纸上基本见不到。

斜管沉淀池：把沉淀面切成几十层

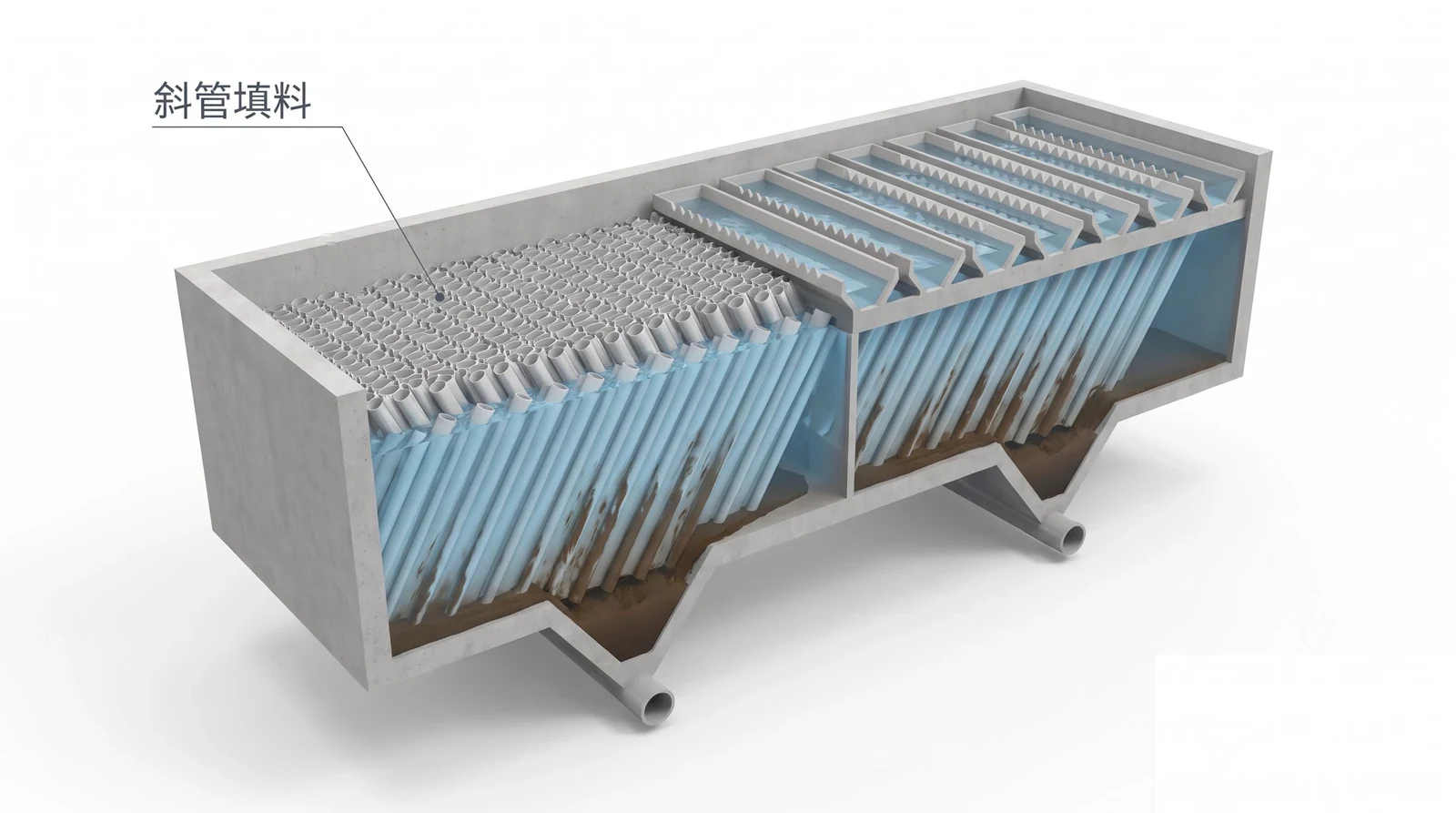

斜管沉淀池的原理来自沉淀池的一个基本结论：沉淀效率只和池面积有关，和深度无关——那么在同一个池子里叠几十层沉淀面，面积就翻几十倍。做法是在池子上半部塞一层蜂窝状的斜管填料，每根管子倾斜 60 度、管径几十毫米、长约 1 米。水从填料下方向上穿过斜管，絮体在管内只要沉几厘米就落到管壁，然后沿管壁向下滑出斜管、落进池底的泥斗；清水从斜管上口出来，由池顶一排平行的集水槽收走。

倾角 60 度是泥能靠自重滑下来的下限，再平泥就积在管里；水必须自下而上，反了泥会随水一起冲出去。同样十万吨的水，斜管池表面负荷取 6，池面只要 903 m²，是辐流池的五分之一。

但它在污水厂里的位置不是二沉池而是深度处理段的高效沉淀池：二沉池的活性污泥浓度几千毫克每升，絮体大而松，斜管很快堵死；二沉出水再加药混凝后的絮体量少、密实，才适合斜管。看到二沉池上装斜管的图纸，多半是小厂改造挖潜，不是常规做法。

二沉池做多大直径、几座：座数是向上取整出来的

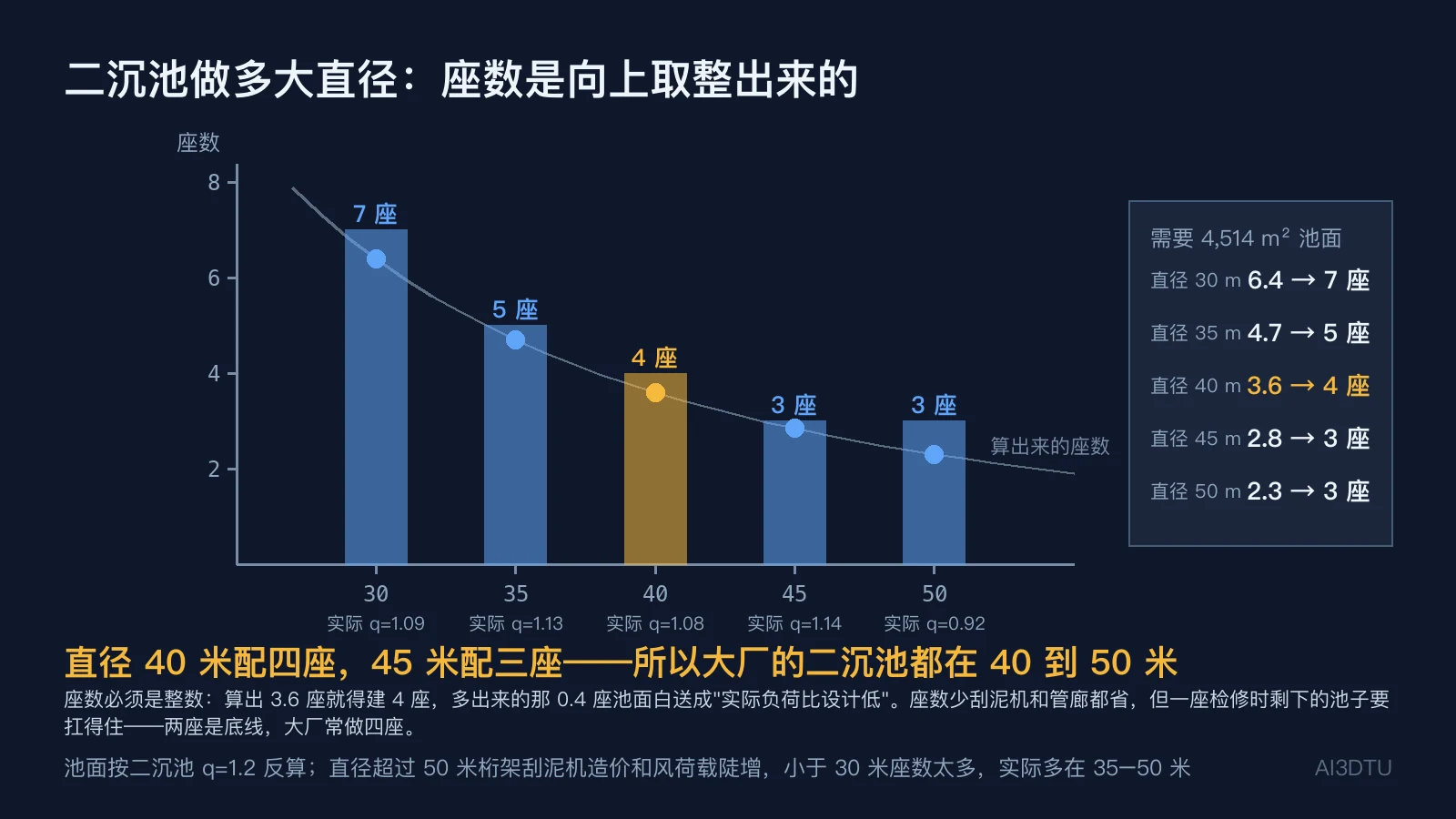

算出二沉池要 4,514 m² 池面之后，下一个问题是分成几座、每座多大。一座直径 40 米的辐流池池面 1,257 m²，4,514 除以它是 3.59——池子不能建 0.59 座，所以是 4 座，多出来的那 0.41 座池面让实际负荷从设计的 1.2 降到 1.08，等于白送了一点余量。换成直径 45 米是 2.84 → 3 座，直径 50 米是 2.30 → 3 座，直径 30 米则要 7 座。

座数不是越少越好：一座检修时剩下的池子要扛得住全部流量，所以两座是底线；直径也不是越大越好，超过 50 米桁架刮泥机的造价和风荷载陡增，池底坡度带来的中心深度也上去了。这就是为什么大中型污水厂的二沉池直径几乎都落在 35–50 米、座数 3–4 座——不是经验，是取整取出来的。总平面图上二沉池的圆有多大、有几个，倒推回去就是这一笔账。

池子多深：面积由负荷定，深度由停留时间定

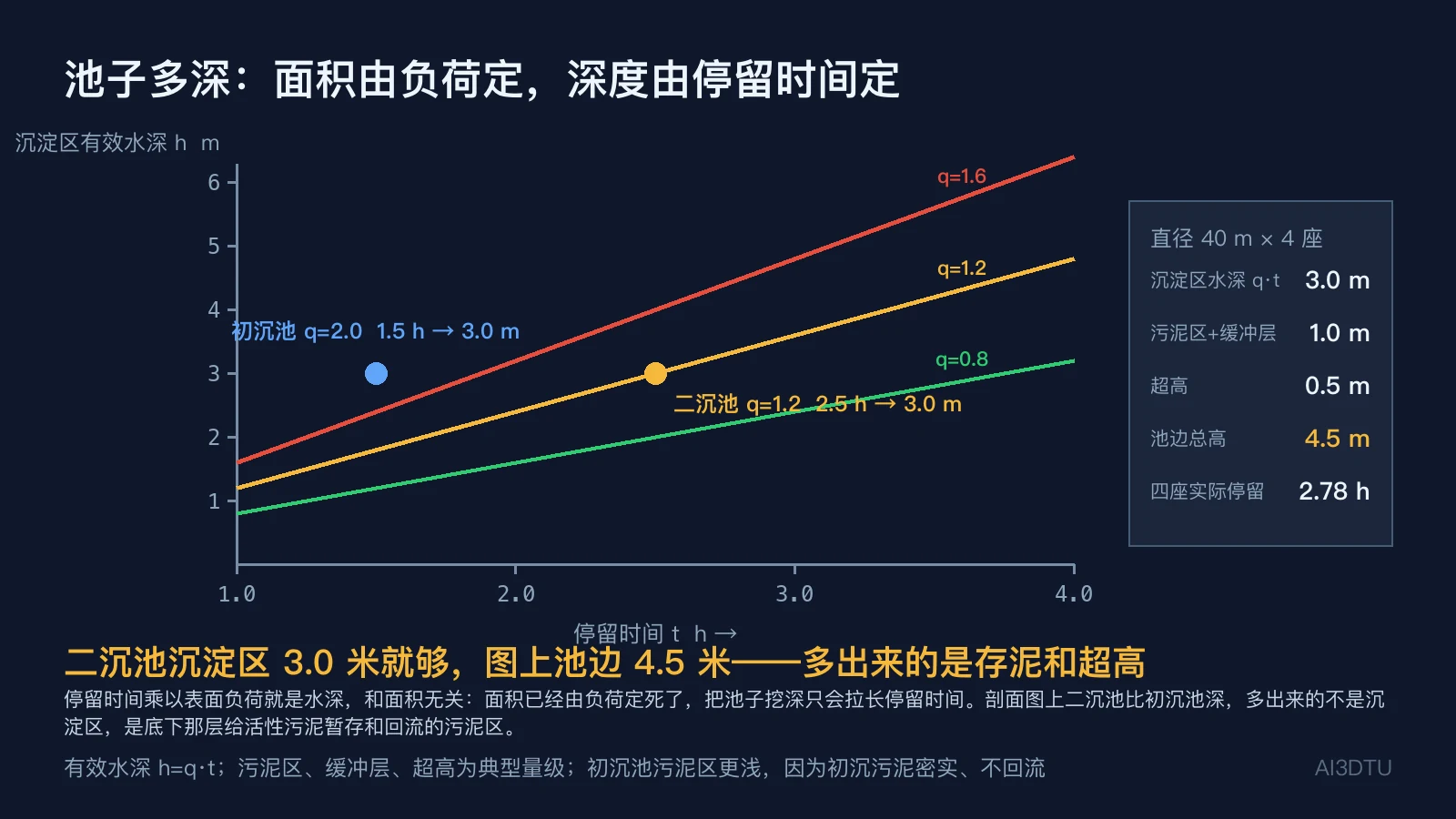

面积定了之后，深度由另一个数定：水力停留时间 t，水在池子里平均待多久。池容 V = Q·t，除以已经定死的面积 A = Q/q，得到有效水深 h = q·t——它和面积无关，只和负荷与停留时间有关。初沉池 q=2.0、t=1.5 h，有效水深 3.0 米；二沉池 q=1.2、t=2.5 h，也是 3.0 米。

那为什么剖面图上二沉池的池边水深常常是 4 米甚至更深？因为 3 米只是沉淀区，二沉池底下还要一层 1 米左右的污泥区和缓冲层——活性污泥沉下来要在池底暂存、浓缩，再回流到生物池，浓度越高回流泵越省；加上 0.5 米超高，池边总高约 4.5 米。初沉池的污泥区更浅，因为初沉污泥密实、不回流。剖面上二沉池比初沉池深，多出来的不是沉淀区，是存泥的那一层。

四座直径 40 米、有效水深 3 米的二沉池，实际停留时间是 2.78 小时，比设计的 2.5 略长——那 0.41 座的余量又出现了。

出水堰要多长：池子周长不够，就两边都做堰

沉淀池的水不是随便溢出去的，得从一道锯齿形的三角堰均匀翻过去，每个锯齿分走一小股水，整圈堰上的水面才平。堰口有一个负荷上限：每米堰长每秒不超过 1.7 升——再大堰前流速高，会把刚沉下去的絮体又拽起来带走。

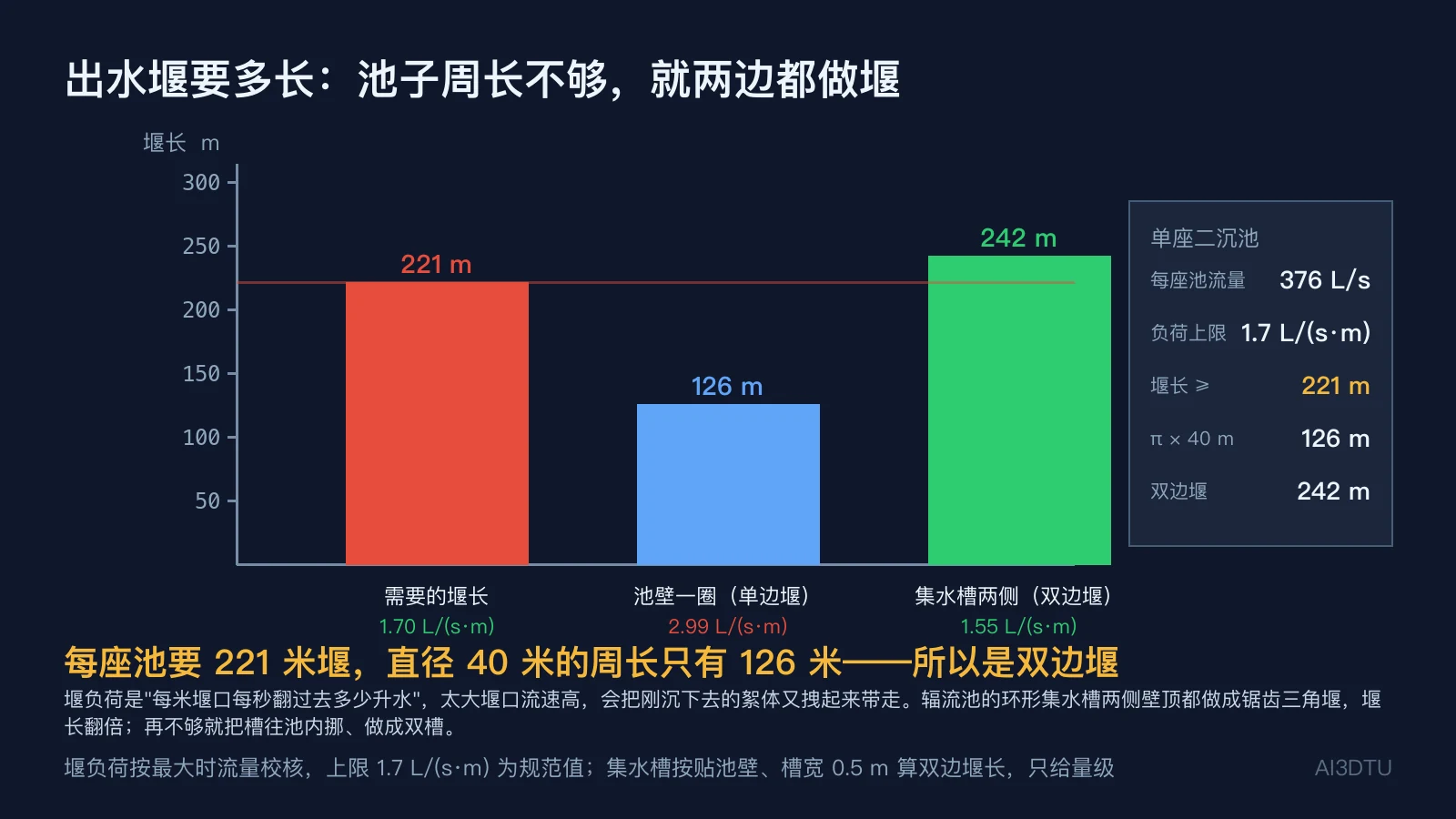

四座池分摊最大时流量，每座 1,354 m³/h 即 376 L/s，除以 1.7 得堰长至少 221 米。而直径 40 米的池子周长只有 126 米，单边堰的负荷会到 2.99，超了。所以辐流池的环形集水槽两侧壁顶都做成堰：槽贴池壁、宽约半米，内外两道堰加起来约 242 米，负荷 1.55，够了。看到二沉池集水槽两边都是锯齿，就是这个原因；直径再小、流量再大的池子，还会把集水槽往池内挪、做成双槽四道堰。

生物池的三种形态：分格长条池、氧化沟、膜池

生物池是全厂的核心，它怎么脱氮除磷另有专文；这里只看它的形状。A2O 分格长条池：一个大矩形被平行隔墙分成来回折返的几条廊道，前面的廊道是厌氧和缺氧段，水面平静、水下只有潜水搅拌器让泥不沉，后面的廊道是好氧段，池底曝气、水面翻着细密的气泡。氧化沟：一条跑道形的环形渠绕着中间隔墙转圈，渠面上横架几台转碟或转刷曝气机，水在渠里循环几十圈才出去。MBR 膜池：一个较小较深的矩形池，浸没着一排排竖直的膜组件，泥水分离在膜上完成，膜池后面不需要二沉池。

三种形态对应三笔不同的占地账：长条池最省地、水深能做到 6–7 米；氧化沟水深浅（3–5 米）、占地大，但构造简单、抗冲击，中小厂爱用；膜池的污泥浓度是普通池的两倍多，池容缩到一半以下，而且省掉了二沉池，代价是膜和鼓风的运行费。总平面图上生物池是长矩形、跑道形还是小方块，一眼就能看出走的是哪条路线。

生物池多大：污泥龄一定，池容就定了

生物池的容积不按停留时间定，按污泥龄 SRT 定——一颗活性污泥絮体从长出来到被当剩余污泥排走，平均在系统里活多少天。脱氮要靠长得慢的硝化菌，它们要在池子里待够十几天才不会被排光，所以脱氮除磷工艺的污泥龄取 10–23 天，本文取 15 天。

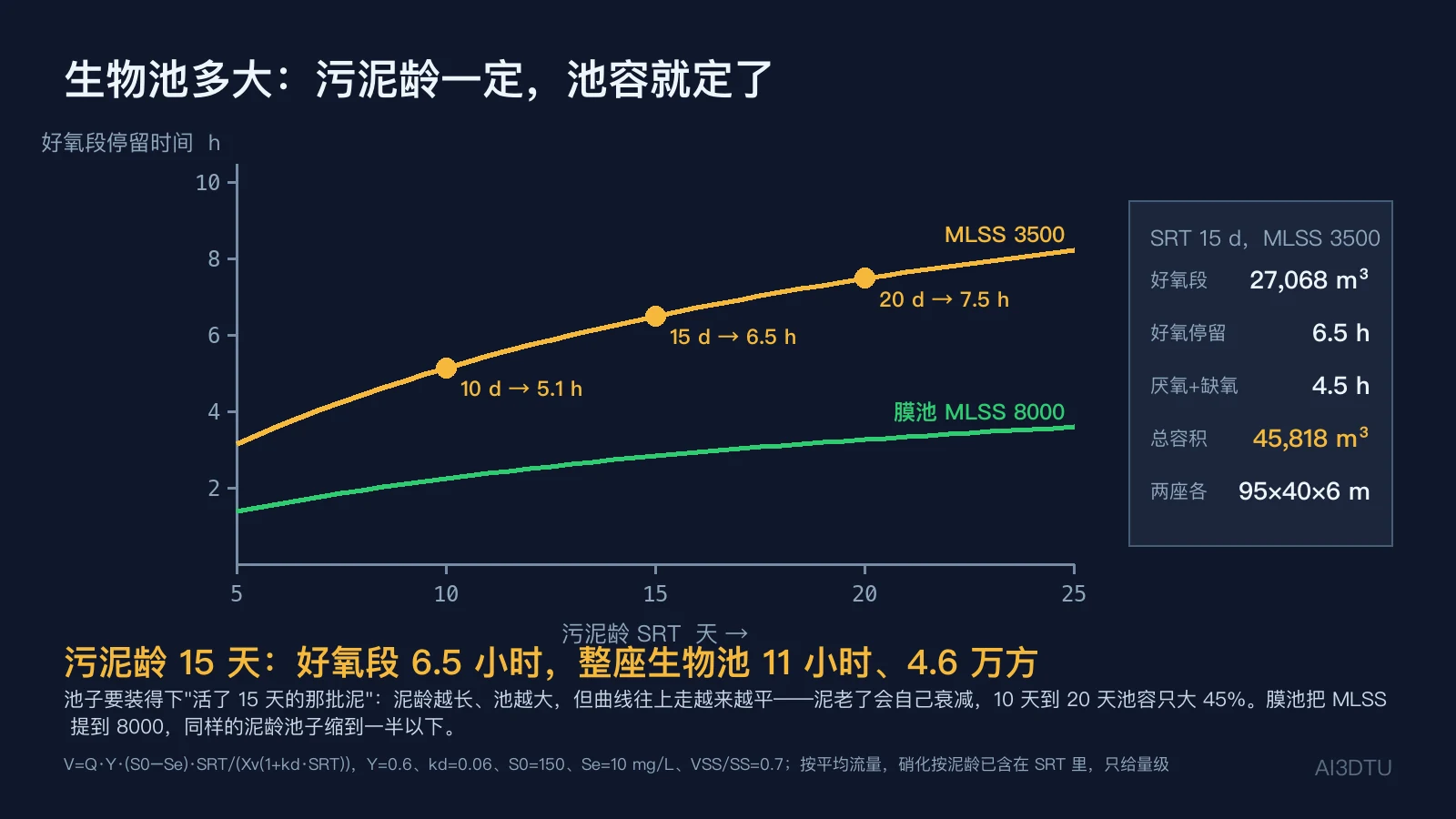

池子要装得下"活了 15 天的那批泥"。好氧段容积 V = Q·Y·(S0−Se)·SRT ÷ [Xv·(1+kd·SRT)]：Q 是平均流量，Y 是每去掉一公斤 BOD 长出多少泥（0.6），S0−Se 是去掉的 BOD（初沉后 150 减出水 10 mg/L），Xv 是池里的挥发性污泥浓度（MLSS 3500 乘 0.7），kd 是泥的自身衰减（每天 6%）。算下来好氧段 27,068 m³、停留 6.5 小时；加上厌氧 1.5 小时、缺氧 3 小时，整座生物池 45,818 m³、停留 11 小时。按 6 米水深、8 米宽廊道五条一座，两座各约 95 米长、40 米宽——这就是总平面图上那两个长矩形的来历。

两个反直觉的地方。一是曲线往上走越来越平：污泥龄从 10 天加到 20 天，池容只大 45%，因为泥活得越久自己衰减掉的也越多。二是浓度的杠杆：膜池把 MLSS 提到 8000，同样 15 天泥龄的好氧段只要 11,842 m³、2.8 小时——MBR 池子小，小在这里。

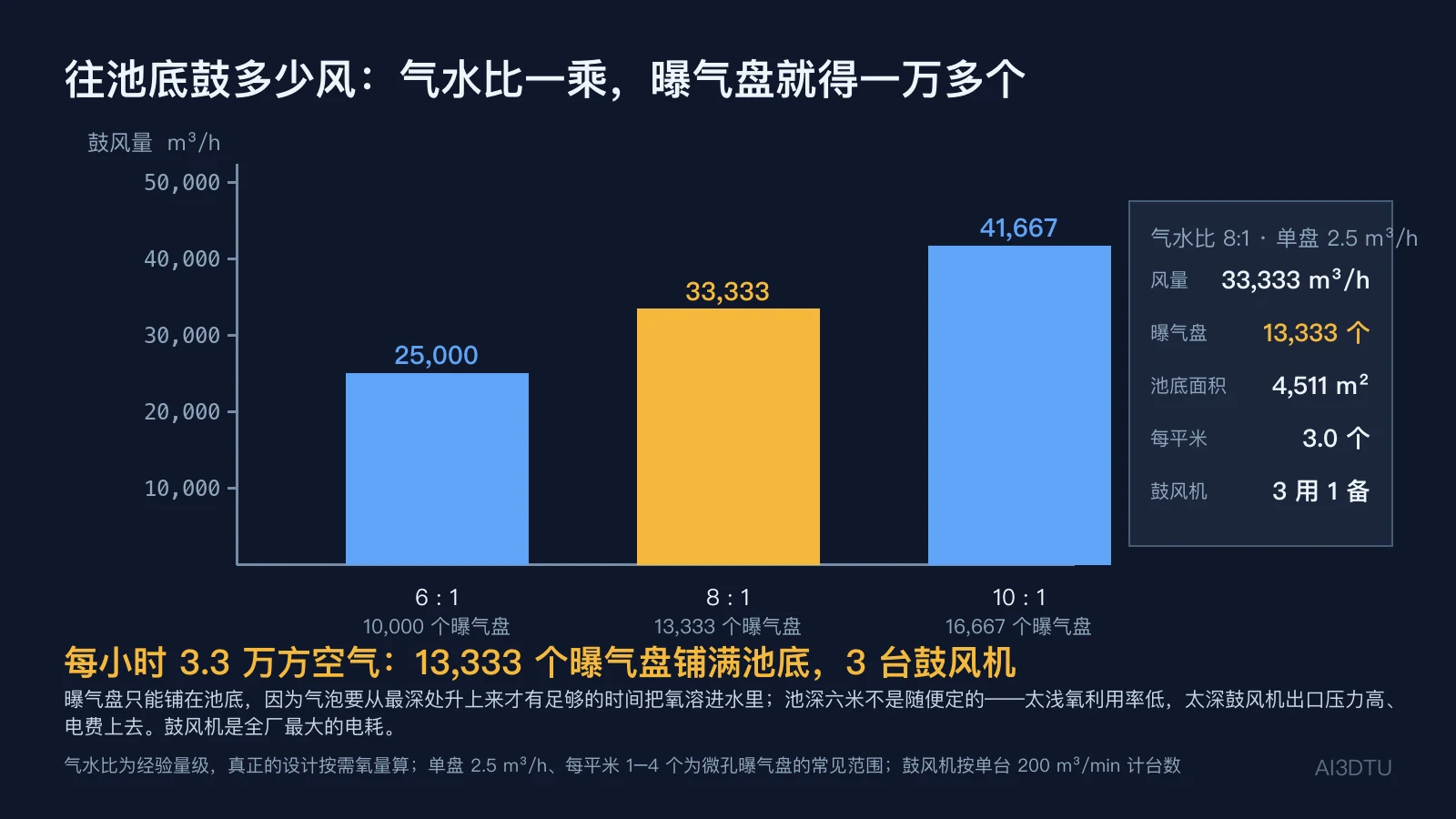

往池底鼓多少风：气水比一乘，曝气盘就得一万多个

好氧段的氧全靠鼓风机从池底吹进去。粗算用气水比：每处理一方水要鼓 6–10 方空气，取 8，十万吨的厂每小时 33,333 m³ 空气；真正的设计按需氧量算——去掉多少 BOD、硝化多少氨氮、反硝化又还回来多少氧——但量级就在这里。

这个风量落到池底就是曝气盘的数量：一个微孔曝气盘每小时通 2.5 方左右，要 13,333 个；好氧段池底 4,511 m²，每平米摊到 3 个，正好是微孔曝气盘 1–4 个/m² 的常见密度。鼓风机按单台 200 m³/min，要 2.8 台，做 3 用 1 备。鼓风机房是总平面上紧挨生物池的那个方框，也是全厂最大的电耗——曝气电费通常占全厂一半以上。

曝气盘为什么铺在池底，池深为什么是六米

剖开好氧池：池底铺满一张由细管组成的格栅，每根细管上等距装着圆盘形的微孔曝气盘，每个盘冒出一柱细密的气泡；一根粗大的空气主管沿池顶走道架设，从主管引下立管沿池壁伸到池底接进格栅。曝气盘只能铺在池底，气泡从最深处升到水面才有足够的时间把氧溶进水里——同样的风量，池深从 4 米加到 6 米，氧的利用率明显提高。

但池子也不能无限深：鼓风机的出口压力要顶住水深，6 米水深就要 0.6 公斤以上的压力，再深鼓风机的电耗上去、曝气盘的膜片寿命下来。6 米左右是氧利用率和鼓风电耗的平衡点，所以大厂的 A2O 池水深几乎都在 6–7 米；氧化沟用表面曝气机，水深只做 3–5 米。剖面图上生物池的深度，说的是这笔账。

氧化沟：水在跑道里转几十圈

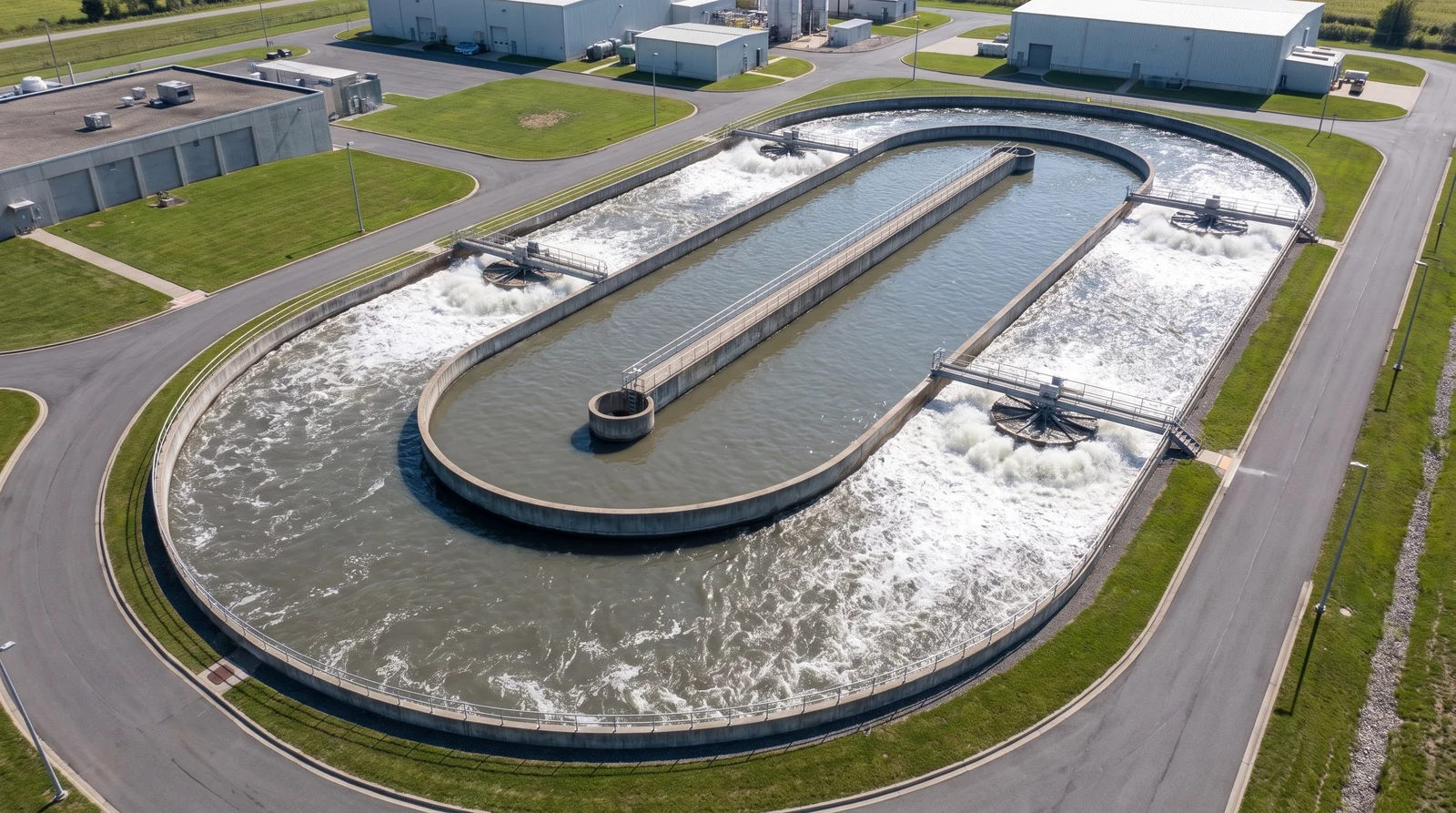

氧化沟是生物池的另一种形态：一条环形的跑道形渠，绕着中间的隔墙转圈，渠面上横架的转碟曝气机一边充氧一边推流，水在渠里以每秒零点三米左右的速度循环，出水之前要转几十圈。转碟下游一段是好氧区，水流到远端氧耗完了变成缺氧区，同一条渠里靠距离自然分出好氧和缺氧，不用隔墙分格。

它的尺寸账和 A2O 一样按污泥龄算，但氧化沟污泥龄常取得更长（20–30 天），加上水深只有 3–5 米，占地比长条池大得多；换来的是构造简单、没有池底曝气系统要维护、抗冲击负荷能力强。总平面上一看到跑道形，就知道是中小规模、用地宽松的厂。

深度处理滤池：出水标准越严，这一段越长

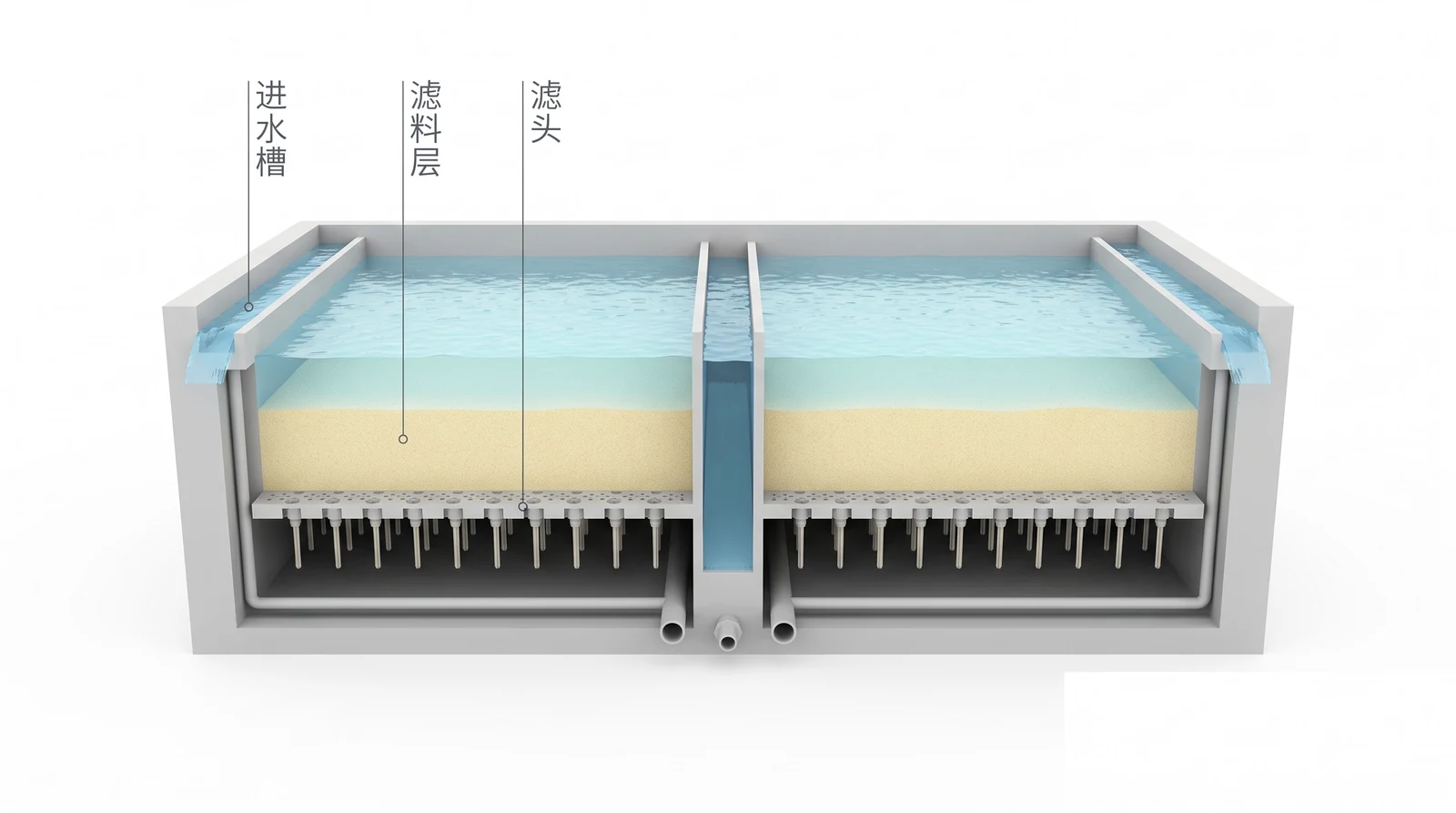

二沉池出水要达到一级 A 甚至更严的标准，还得过一道深度处理：加药混凝后进高效沉淀池（前面讲的斜管池就在这里），再进滤池。常见的是均质滤料滤池或反硝化深床滤池：池子两侧顶部各一条斜壁进水槽，水溢过来铺满池面，向下穿过一米多厚的均匀石英砂滤料层，砂层下面是一块带许多小孔的混凝土滤板，板上密密装着带长柄的塑料滤头，滤后水从滤头进滤板下的空腔，汇到中央集水渠引走。滤料脏了反过来从底下通气通水反冲洗，冲出来的脏水回到厂前端。

它的尺寸由滤速定：每小时每平米过 6–10 米水，取 8，十万吨的厂按最大时流量要 677 m² 滤池面积，分 8 格轮流反冲。滤池不大，但它决定了出水能不能稳定达标——总平面上它在二沉池和消毒渠之间那几个整齐的方格。

消毒渠：最后几秒钟

出厂前最后一道是消毒。紫外消毒渠是一条长条形的明渠，渠里浸没着几组不锈钢框架，每组插着几十根与水流平行的灯管，水从灯管之间流过时被紫外线灭活细菌，接触时间只有几秒到十几秒，渠末端一道可升降的出水堰门把水位控制在刚好淹没灯管的高度——水位高了灯管顶部的水照不到，低了灯管露出来烧坏。

另一种是次氯酸钠接触消毒池：一个折流的迷宫式池子，水在里面和药剂接触 30 分钟，十万吨的厂按最大时流量池容约 2,708 m³。紫外不加药、不产生消毒副产物，但对浊度敏感；氯法便宜、有持续杀菌能力，但要建接触池。总平面上出水端那条窄长的渠或迷宫形的池，就是它。

污泥这条线：浓缩、消化、脱水

水线讲完了，另一半是泥。初沉池和二沉池每天排出的泥含水率 99% 以上，先进浓缩池——一座小直径的辐流池，装着带竖向栅条的浓缩机慢慢搅，把含固率从 1% 提到 3–5%；然后进消化池，密闭、加热到 35 度、在里面待 20 多天，微生物把一半左右的有机物分解成沼气；消化后的泥再进脱水车间，用离心机或压滤机压到含水率 80% 左右运走。

消化池有两种形状：蛋形——又高又光滑的乳白色壳体，上下两头收成锥，正中一根导流筒搅拌；圆柱形——直径大高度矮，锥顶锥底，池顶立式搅拌机。两种都必须密闭，池顶引出的沼气管汇到一个球形的双膜沼气柜暂存，再送去锅炉或发电机。总平面上蛋形消化池是全厂最高的构筑物：本文这个规模每座不到五千方，高二十多米；万方级的能到三四十米，远远就能看见。

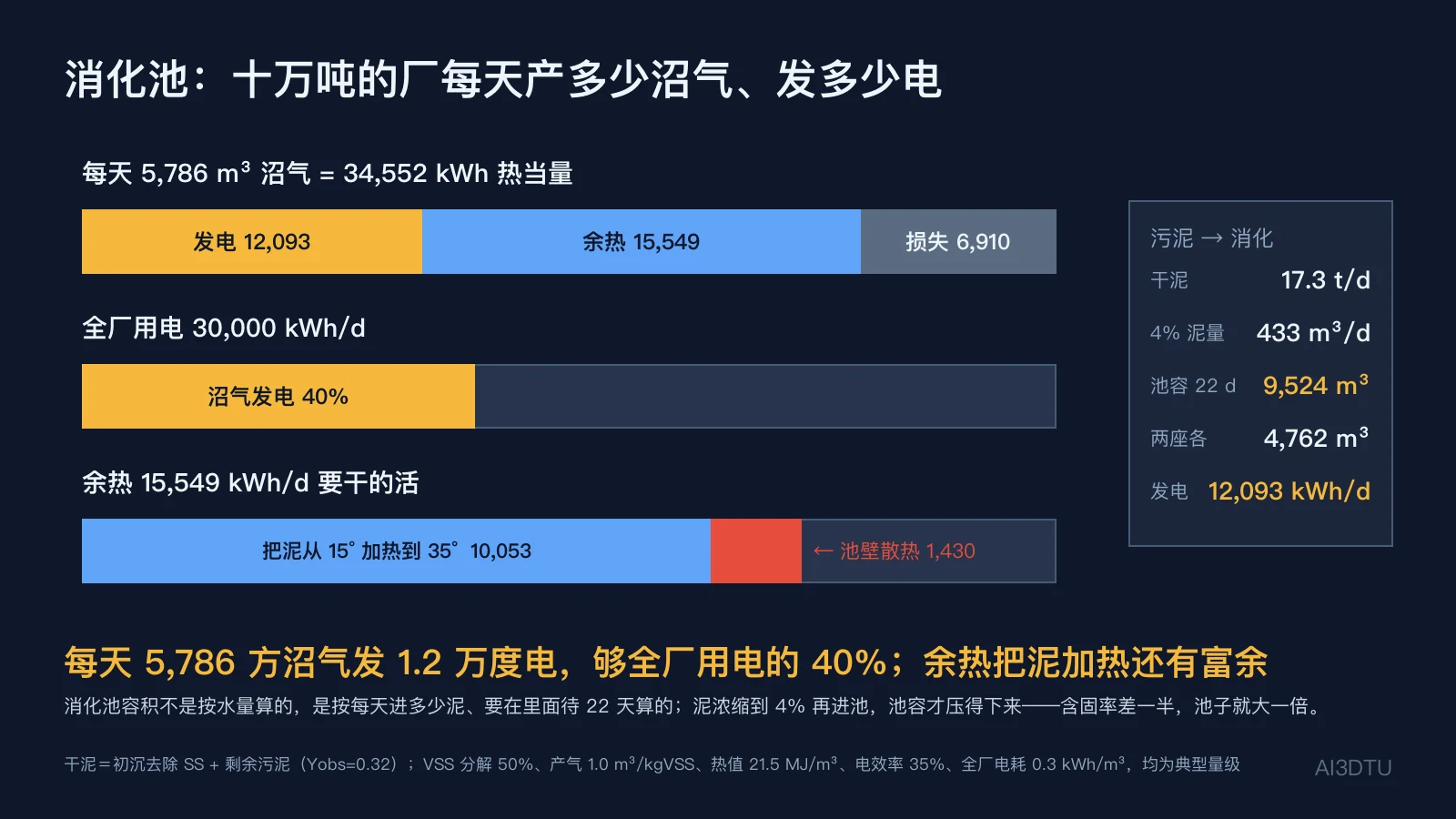

消化池多大、产多少气：十万吨的厂每天发一万二千度电

消化池的容积不是按水量算的，是按每天进多少泥、要待多少天算的。十万吨的厂每天的干泥：初沉池按去除进水一半的悬浮物算 11.0 吨，剩余污泥按去掉的 BOD 乘观测产率 0.32 再折成总固体约 6.3 吨，合计 17.3 吨/日，其中挥发性有机物 11.6 吨。浓缩到 4% 含固率是 433 m³/日，停留 22 天，池容 9,524 m³，做两座各 4,762 m³ 的蛋形池。含固率是这里的杠杆：浓缩到 2% 而不是 4%，池子就大一倍。

有机物分解一半、每公斤产一方沼气，每天 5,786 m³ 沼气，热当量 34,552 kWh。送进沼气发电机：35% 变成电，每天 12,093 度，够全厂 30,000 度用电的 40%；45% 是余热，15,549 kWh，把每天 433 方泥从 15 度加热到 35 度要 10,053 kWh，两座蛋形池冬天的壳体散热约 1,430 kWh，余热干完这两件事还有富余。这就是大厂建消化池的账——省电费之外，干泥从 17.3 吨减到 11.5 吨、少了三分之一，运泥的钱也跟着省。

蛋形还是圆柱：同样的容积，外表面差多少

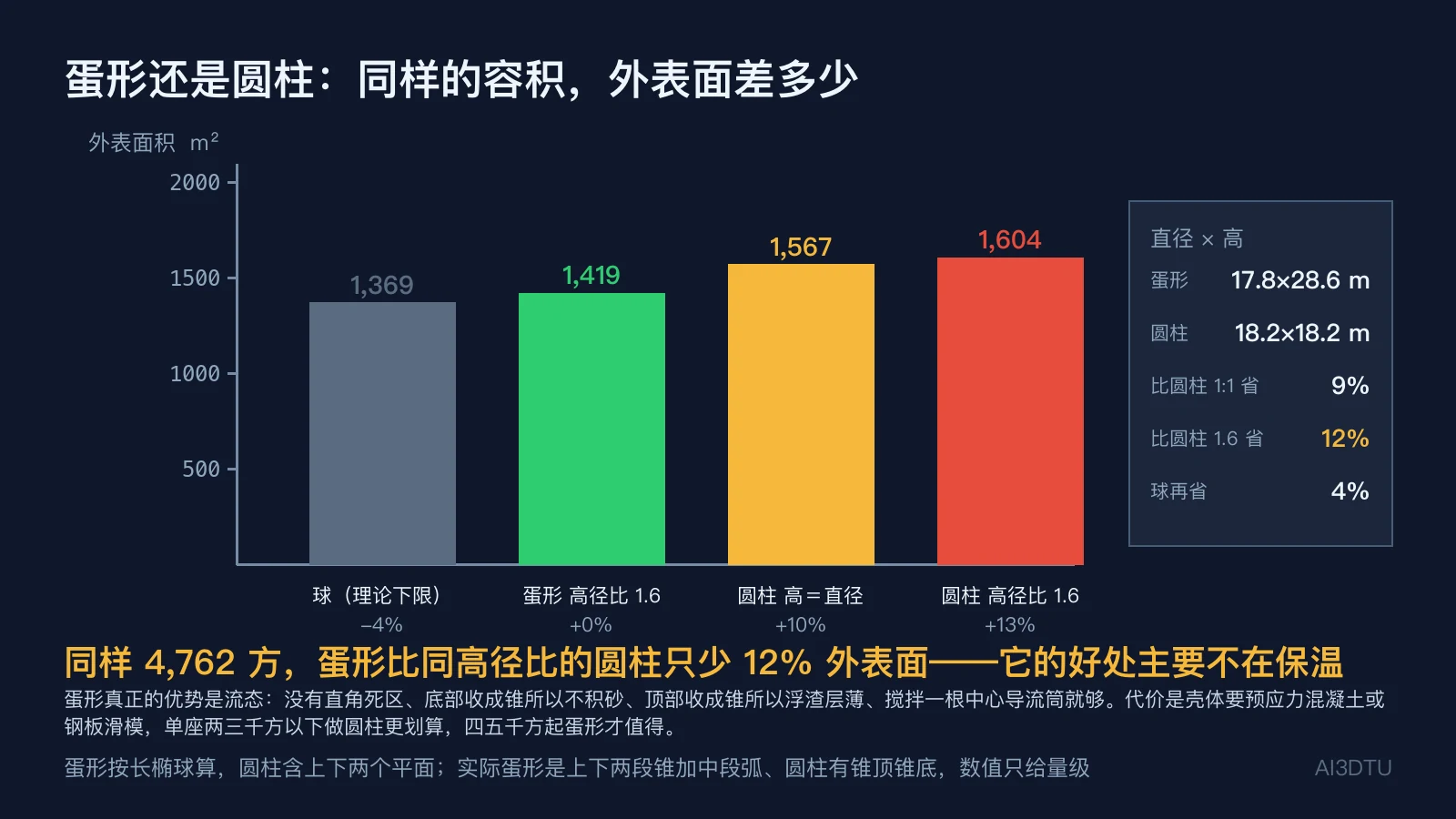

蛋形消化池常被说成"散热面积小、保温好"，算一下到底小多少。同样 4,762 m³：按高径比 1.6 的长椭球算，蛋形直径 17.8 米、高 28.6 米，外表面 1,419 m²；高等于直径的圆柱 18.2 × 18.2 米，外表面 1,567 m²；和蛋形一样高径比 1.6 的圆柱 15.6 × 24.9 米，1,604 m²。蛋形比同高径比的圆柱只少 12%，比矮胖圆柱只少 9%——球是理论下限 1,369，比蛋形也只再少 4%。

所以蛋形的好处主要不在保温，在流态：没有直角死区，底部收成锥所以砂不积、顶部收成锥所以浮渣层薄、气体空间小，一根中心导流筒就能把整池搅匀，池容利用率高、检修周期长。代价是壳体要预应力混凝土或钢板滑模，施工贵，所以单座两三千方以下的池子做圆柱更划算，四五千方起蛋形才值得——本例每座 4,762 方正在这个门槛上，两种都有厂在做。看到图纸上是蛋还是柱，先看它多大。

脱水车间：把泥从 96% 含水压到 80%

消化后的泥含水率仍有 96% 以上，是流动的泥浆，运不走。脱水车间里最常见的是卧螺离心机：泥浆从中心进料管进入高速旋转的转鼓，泥在离心力下甩到鼓壁，转鼓里的输送螺旋以略低于转鼓的转速把泥推向锥端排出，清液从另一端的溢流堰流走——过滤与固液分离那一期剖过这台机器。另两种是带式压滤机和板框压滤机，板框能压到 60% 含水率但是间歇运行。

脱水前要加聚丙烯酰胺让泥絮凝，加药间通常就在脱水车间隔壁。十万吨的厂每天 17.3 吨干泥，消化分解掉一半有机物后还剩约 11.5 吨，脱到 80% 含水率是 58 吨泥饼，三四辆车运走；不做消化，泥饼要 87 吨。总平面上脱水车间是泥线末端那个方形厂房，旁边留着运泥车的回车场。

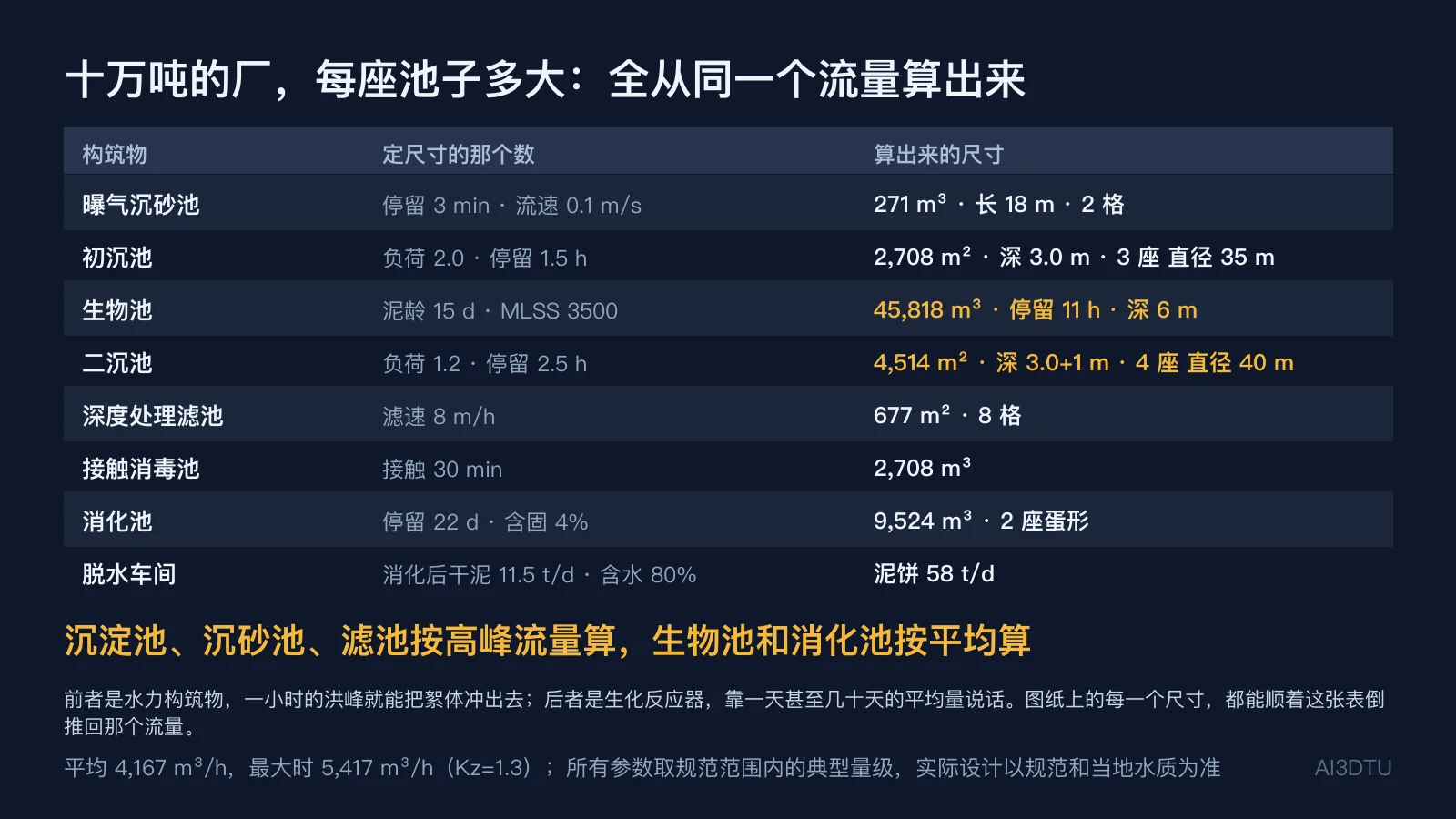

一张表：十万吨的厂每座池子多大

把前面各节的数收在一张表里。所有尺寸都从同一个流量出发：沉砂池、初沉池、二沉池、滤池、消毒池是水力构筑物，按最大时流量 5,417 m³/h 算；生物池和消化池是生化反应器，按平均流量或平均泥量算。表里每个数旁边都写着定它的那一个参数——停留几分钟、负荷多少、泥龄几天、滤速多少。

这张表的用处是反查：拿到一张总平面图，量出二沉池直径和座数，就能反算设计取的表面负荷；量出生物池长宽深，就能反算污泥龄的量级；数一数消化池的容积，就知道有没有做浓缩。数对不上的地方，往往就是设计里最值得问的地方。

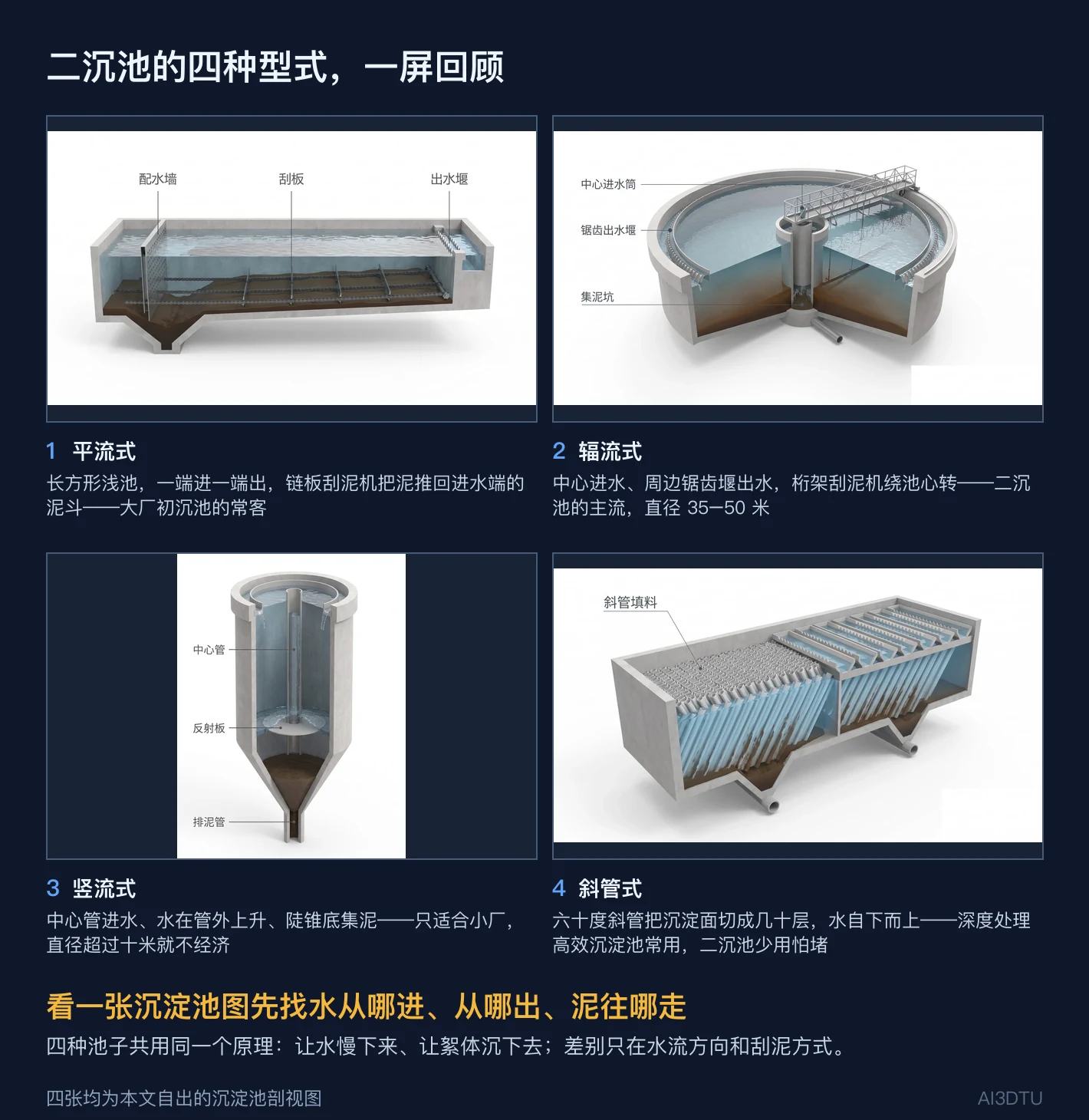

二沉池的四种型式，一屏回顾

四种沉淀池共用同一个原理：让水慢下来、让絮体沉下去，差别只在水流方向和刮泥方式。看一张沉淀池的图，先找三样东西：水从哪进、从哪出、泥往哪走——平流式一端进一端出、泥推回进水端；辐流式中心进周边出、泥刮向中心；竖流式中心管进、水在管外上升、泥靠陡锥自滑；斜管式下进上出、泥沿管壁滑落。

看一张污水厂图纸，先看哪几处

不管是总平面还是剖面，拿到图先按这七处过一遍：

• 初沉池在生物池前、二沉池在后——两个圆一前一后，位置反了整条工艺就反了
• 二沉池的圆有多大、有几个——直径乘座数除以流量，就是设计的表面负荷
• 辐流池的进水在中心还是周边——中心进水筒是常规做法，刮泥机桁架绕中心转
• 集水槽是单边堰还是双边堰——两边都是锯齿说明堰负荷卡在上限附近
• 生物池是长矩形、跑道形还是小方块——分别对应 A2O、氧化沟和 MBR，膜池后面不该再有二沉池
• 剖面上曝气盘在池底、搅拌器在厌氧缺氧段——好氧段有气泡、前两段没有
• 消化池是不是密闭的、旁边有没有沼气柜——开口的是浓缩池不是消化池

最容易讲错的几处

这一期的配图和正文尽量避开了下面这些，交底或做图时也要盯着：

• 初沉池和二沉池位置对调。初沉在生物池前沉原水，二沉在后沉活性污泥
• 辐流池画成周边进水中心出水。常规是中心进、周边出，泥往中心刮
• 斜管画平了或水流画反了。斜管 60 度，水自下而上
• 竖流池当成大厂二沉池。它只适合小厂，直径超过十米就不经济
• 曝气盘画在池子中部或水面。它只能铺在池底
• A2O 顺序或回流画反。厌氧→缺氧→好氧；内回流从好氧回缺氧，外回流从二沉回厌氧
• 膜池后面再画一座二沉池。MBR 的泥水分离在膜上完成，不需要二沉
• 消化池画成敞口。它必须密闭，池顶接沼气管和沼气柜
• 出水堰画成一道平口。它是锯齿形的三角堰，每个齿分一股水
• 沉淀池按平均流量算、生物池按高峰算。正好反了

从总平面加剖面到三维厂区

污水厂图纸是市政水务里最适合翻成三维的一类：总平面图已经把每座池子的形状、位置、道路和管廊摆好了，剖面图已经把池深、进出水标高、刮泥机和曝气盘的位置画清楚了。翻成三维做的是把这些二维几何立起来——圆按直径拉成池、矩形按廊道数分格、蛋形按轮廓旋成壳——不是凭空猜。

在 AI3DTU 上，上传总平面布置图、选参考图渲染，出来的是按图还原构筑物布置的厂区沙盘：格栅沉砂、初沉、生物池、二沉、消毒渠和泥线各在原位；上传沉淀池或生物池的剖面图，出来的是剖切开的三维构筑物，中心进水筒、桁架刮泥机、锯齿堰、池底曝气盘留在图上的那个位置。环评公示和竣工汇报时，这一张沙盘比总平面图直观得多；工艺培训时，剖切图让新员工一眼看懂水从哪进、泥往哪走。它用于汇报、公示和培训，不是计算模型——表面负荷、污泥龄、堰负荷这些数，仍归设计计算书。
