综合管廊到底是什么：把各管各的线，收进一条能走人的地下通道

马路挖开一次，底下的水管、热力管、燃气管、电缆和通信光缆各占一段，过几年又要为了一根管子重挖一遍。综合管廊的想法很直接：在地下修一条足够大的混凝土通道，把这些管线集中放进去，平时可以沿着通道检修，换管子也不用再开膛破肚。

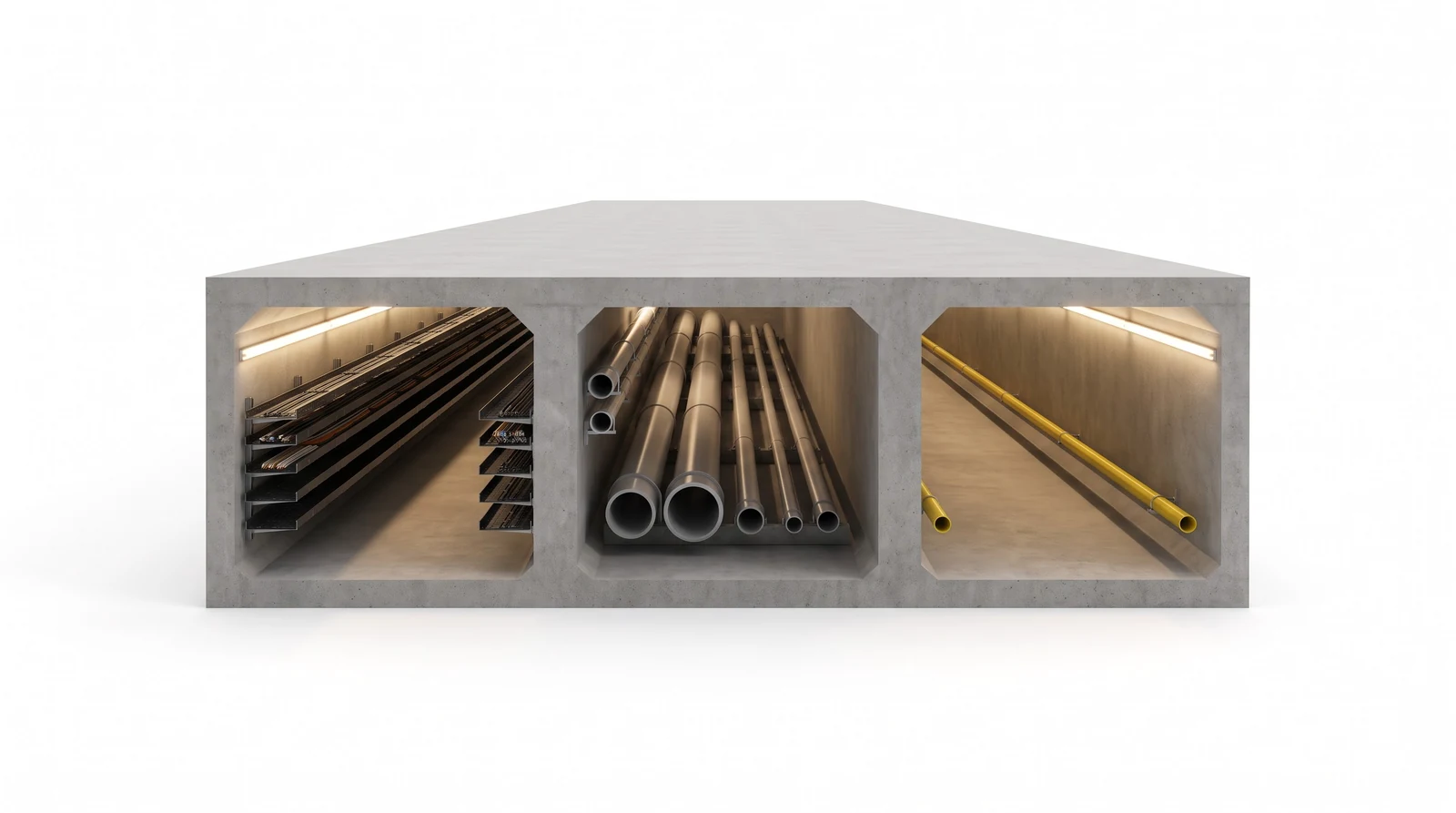

它不是一根管，是一座地下构筑物：有顶板、侧墙、底板，内部分成几个舱，每个舱放一类管线，舱与舱之间用防火墙隔开。图里看到的是剖开后的样子，真正的管廊埋在路面以下几米，地面上只留几个投料口和通风口。

管廊和直埋管最大的区别在于"能进人"。直埋管坏了只能挖开路面，管廊里的管子坏了，检修人员可以顺着通道走到故障点，不用每次都重新开挖。代价是一次性投入大：挖的土多、混凝土多、防火和通风设施多，所以它通常只在主干道、新区开发和地下空间统一规划的地段建设，不适合为了一根小管子单独做一条。

直埋和管廊怎么比：一次投入大，之后每次检修都省事

老办法是直埋：每类管线各挖一条沟，埋好回填，路面一次次开挖修补。直埋的单次投入小，适合一两根管子的新建路段，但它的成本是分散的，每次检修、每次扩容都要重新开挖，路面的沉降和修复质量又会影响路面寿命。

管廊的成本是集中的。前期要挖一条大槽、浇一个大断面、配套防火和通风，一次性投入很大。换来的是之后的长期可检修：新增一根管子可以直接穿进去，故障点可以走过去看，路面不用反复开。是否划算，取决于这段路未来要不要多次开挖，以及地下要放几类管线。

所以管廊适合管线种类多、路段改造频繁、地面交通压力大、又有规划余地的地段，例如新区开发和主干道。对于只需要一根给水管、路面很少变动的支路，直埋依然是更经济的选择。

综合管廊分三种：干线、支线、缆线，服务的范围和放的东西都不一样

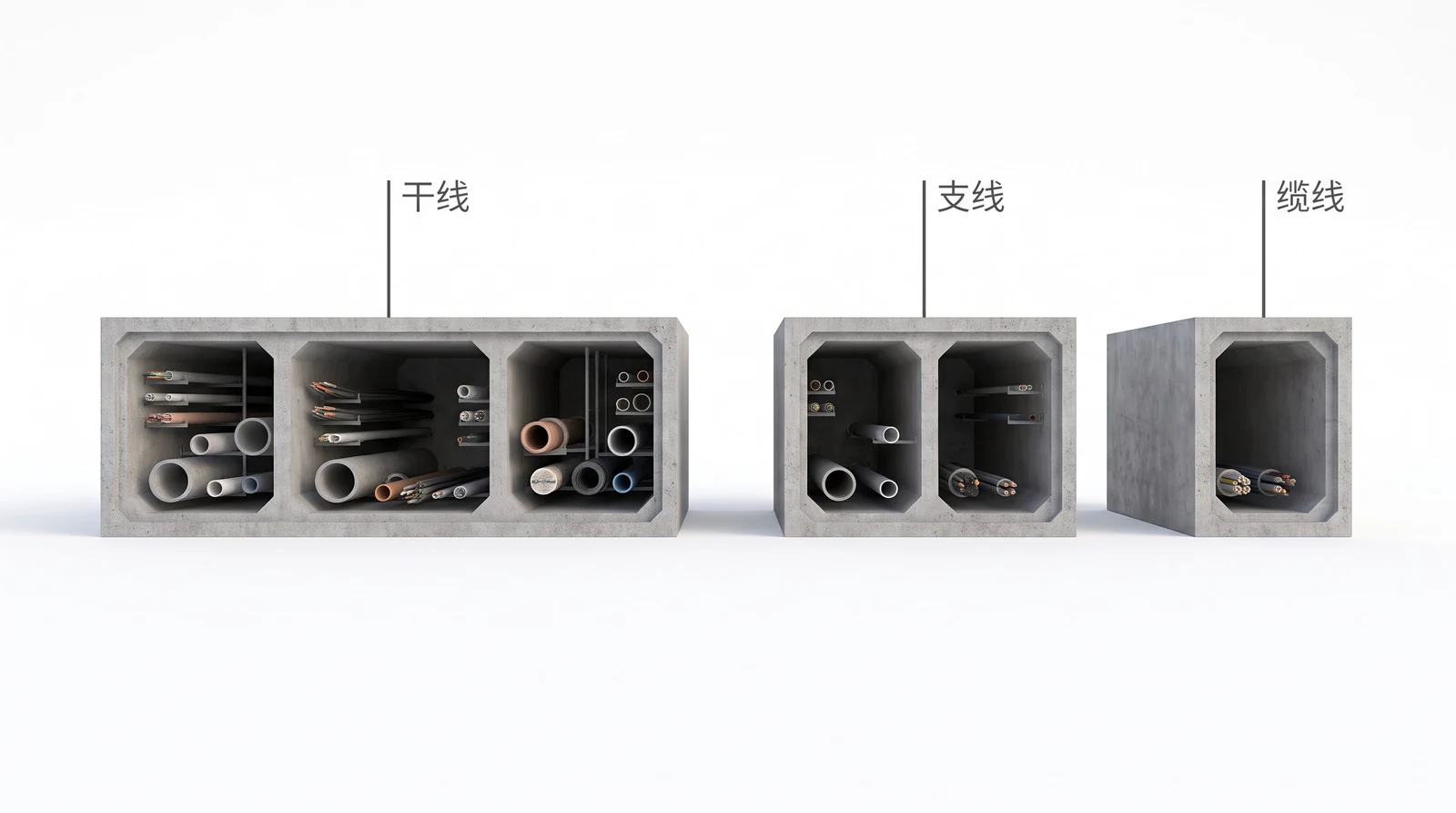

按在城市里的位置和收容的管线，综合管廊分三类。干线综合管廊设在城市主干道下面，连接水厂、热电厂这类大型厂站和各个片区，断面最大、舱最多，给水、再生水、热力、电力、通信都可能进来，有时还有燃气。支线综合管廊设在次干道或街区内，把干线里的管线分到各个地块，断面小，常见两个舱。缆线综合管廊只收电力和通信电缆，单舱即可，断面最小，最适合老城区里杆线要入地的路段。

分界不靠名字，靠放什么：只要带燃气或大水管进来，就是干线或支线；只放电缆，就是缆线管廊。这个判断很实用，拿到一段管廊的设计图，先数它有几个舱、舱里放的是不是燃气，基本就能判断它属于哪一类。

三类之间不是替代关系，而是一张网的不同层级。干线像城市的主动脉，负责把厂站的管线送进城区；支线从干线上分出去，像血管一样进到街区；缆线则是最末端、最贴近用户的那一段。三层的断面、埋深和造价都不一样，规划时要先定哪一段是哪一层。

断面形状：矩形、圆形、马蹄形，各自为什么这样选

管廊的断面形状一般有三种。矩形断面最常见，平底、平壁，管线和桥架可以直接贴墙排布，人行通道也平整，干线和支线几乎都用它。圆形断面受力好、外轮廓小，但舱底是弧面，人走路不平，管线要按圆弧放置，支架和桥架都要特制，多用于盾构隧道。马蹄形介于两者之间，底部平、顶部拱，适合在明挖条件差、顶部受压的地段使用。

同样净面积 29.4 平方米的断面，矩形的外轮廓约 38.8 平方米，圆形的外轮廓约 35.4 平方米。圆形省的是外轮廓和开挖量，代价是舱里的空间被弧面切掉了一部分，靠墙的走道变窄，管线排布的规则也要重来。所以形状的选择不是看面积哪个大，而是看舱里的排布是否顺手、施工方式是否适合。

三种断面各多大：干线三舱宽 10.5 米，支线两舱 6.1 米，缆线一舱 3.0 米

用同一套尺寸规则算三类断面，结果差得很大。干线按三个舱并排，净宽 10.5 米、净高 2.8 米，净断面 29.4 平方米；支线是电力舱加一个小综合舱，净宽 6.1 米，同样净高 2.8 米，净断面约 17.1 平方米；缆线只有一个电力舱，净宽 3.0 米，净断面 8.4 平方米。

干线的净断面是缆线的 3.5 倍。这个倍数的意义在于：同样一段路，干线多挖的土、多浇的混凝土，换来的是能同时放燃气、大水管和电缆。如果只放电缆，用干线的断面就是浪费；如果要放燃气，缆线的断面连一根燃气管的独立舱都装不下。

这三个数字不是随便取的。它们都是"管线外径加间距，再加检修走道"推出来的，下一节会把综合舱的算法完整写出来。读者拿到任何一份管廊的断面图，都可以用同样的方法验一遍：净宽够不够放下所有管线，走道是不是留够了。

三类断面的差别，还体现在舱里能放的管线种类上。干线可以同时放给水、再生水、热力、电力、通信，还可以放燃气；支线一般放给水、热力、电力和通信，燃气视需要单独设；缆线只放电缆。断面和管线种类一一对应，所以看断面就能推断它大致能放什么。

断面的高度也有讲究。三类管廊的净高都不宜低于人行通道的要求，因此缆线的断面虽然窄，高度仍然接近干线，窄的只是宽度。这一点在图上很容易看漏：三类断面看起来形状相似，但宽度比例差很多，判断时要看具体数字，不能只看外形。

管廊和道路怎么配合：位置、埋深和接口

管廊一般沿道路走向布置，常见位置有两种：道路中央下方，或者道路一侧的人行道、绿化带下方。中央布置的好处是两侧都能接用户，但主干道上的开挖影响大；侧向布置的好处是施工对车行影响小，但两侧的用户接入要过街。选哪一种，取决于道路两侧的用地和管线的服务方向。

埋深由路面结构和管线的最浅覆土决定。管廊顶板到路面的距离要满足车行荷载和路面结构的要求，同时要留出给排水、电力、通信的接入口。覆土太浅，车辆荷载会传到顶板；覆土太深，投料口和通风口的竖井就要做得很长，既费钱也不方便。

管廊和道路的接口分两类：一类是地面上的口子，也就是投料口、通风口和出入口，它们要和绿化带、人行道、路缘石统一设计；另一类是地下的接口，也就是支管的分支口和各类管线的转接井。两类接口都要在道路设计时就定下来，否则后面每次开口都要返工。

支线和缆线分别用在哪些路段：从干线分出去的最后一段

支线管廊一般从干线上分出，沿次干道或街区的主路布置，把给水、热力、电力和通信送到各个地块。它的断面比干线小，但仍然是多舱的，因为街区里的管线种类并不少。支线和干线之间常用分支口连接，支线的开挖范围也比干线小，施工对周边交通的影响有限。

缆线管廊只放电力和通信电缆，多见于老城区的杆线入地。城市里很多路段的架空线多年来一直是杂乱的，入地是为了美观、减少台风和雷击造成的停电，也是为了释放杆位给人行道。缆线管廊单舱、断面小，施工期短，和路面大修可以同步做，对居民生活的影响也最小。

分清这三类，有助于判断一段管廊在网络里的位置。同样是"管廊"，干线是通向城区的通道，支线是进入街区的通道，缆线是最后一公里的通道。规划时把三类管廊接成一张网，比单独建一条大管廊更合理，也更容易分期实施。

标准断面：三个舱并排，燃气舱必须单独成舱

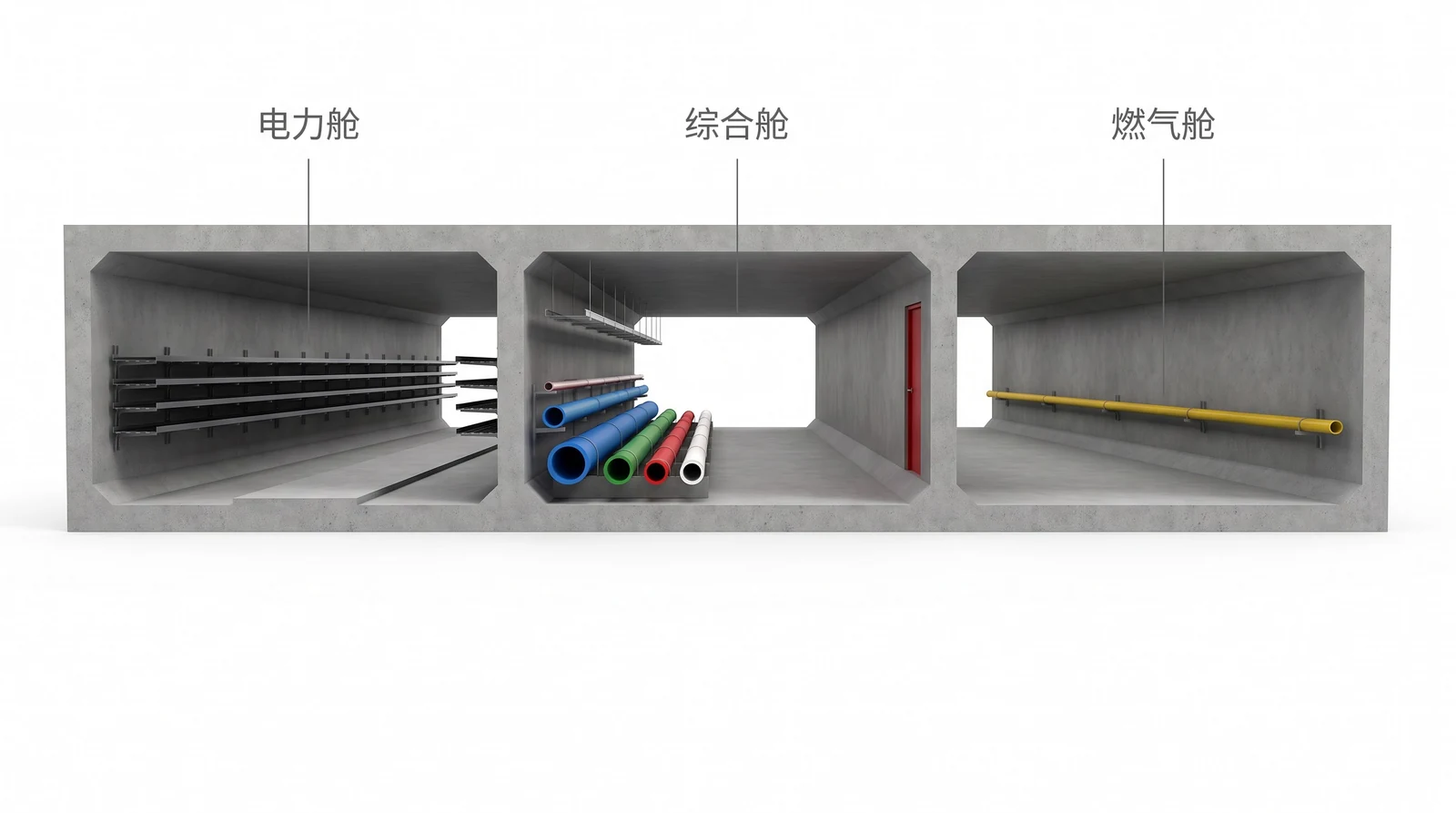

干线管廊的标准断面常见三个舱：电力舱放高压和低压电缆，两侧墙上挂桥架，中间留一条通道；综合舱放给水、再生水、热力供回水和通信桥架，管子排成一排，靠着侧墙和中间走道；燃气舱只放天然气管，单独一个舱。三个舱共用一个净高，宽度各按自己放的东西算。

为什么燃气不能跟别的管线挤一个舱，是这一期最要讲清楚的一条。天然气的主要成分是甲烷，比空气轻，漏出来会往上飘、积在顶部；浓度到爆炸下限附近，遇到电火花就是事故。所以燃气舱要单独成舱，舱与舱之间用防火墙分开，并且要单独通风。一旦燃气管和电缆、热力管同舱，任何一处漏气或电缆故障都可能殃及对方，隔离就失去了意义。

隔墙的作用也不只是防火。它把各舱的温度、湿度和气体环境分开，电缆舱里的发热不会影响热力管的保温，综合舱里的水汽不会直接进入电力舱。三舱并排、共用一个净高，是为了让检修人员只需要记住一个高度，同时结构上省掉了一道顶板的高差处理。

隔墙的厚度和位置要和防火分区结合起来设计。舱间隔墙要能承受火灾的高温一段时间而不倒塌，墙上开的门洞要设防火门，门的开启方向朝向疏散方向。电缆和管道穿过隔墙时，要用防火封堵材料把缝隙填满，封堵材料本身也要有耐火时间。

舱里放什么：每根管怎么排、间距多大

电力舱是三个舱里最整齐的一个。两侧墙上各挂两层电缆桥架，每层桥架净高约 0.35 米，桥架宽 0.6 米，中间留出 1.2 米宽的通道，靠墙再留 0.6 米的边距。电缆按电压等级分层放，高压在上或在远离通道的一侧，低压和控制电缆靠近通道，方便检修时抽换。

综合舱里的管子排成一排，靠着一侧墙和中间走道，管子之间留 0.2 米的净距。典型配置是给水 DN500（外径约 0.56 米）、再生水 DN400（外径约 0.45 米）、热力供回水各 DN300（外径约 0.33 米）和一组通信桥架（宽约 0.4 米）。五项加起来，管外径之和约 2.07 米，四道间距 0.8 米，两侧检修走道各 0.9 米，净宽就是 4.7 米。管子底下有 0.3 米的支架高度，最高的那根管外径 0.56 米，人行头顶留 1.8 米，净高 2.7 米。

燃气舱最简单，只放一根 DN300 天然气管（外径约 0.33 米），沿侧墙用支架架设，离地约 0.3 米。舱宽 2.2 米，是一根管加两侧各 0.9 米走道，净高 2.5 米。燃气舱的空间看起来很宽裕，这不是浪费：天然气管要经常做检漏和阀门维护，两侧走道要能让人蹲下、转身、携带检测仪器通过。

管线排布里有几条规矩是固定的：大管在下、小管在上，给水和热力尽量不并排靠在一起，通信线缆远离热力管以免受热。热力管一般要做保温，保温层会让外径增大，排布时要按保温后的外径算，这一点很容易被忽略。

电缆的载流量和发热量决定了电力舱的通风和散热。电缆越密、电流越大，舱内温度越高，桥架之间要留空隙，不能把电缆堆成一团。电缆温度是电力舱监控的重点之一，超过设定温度就要报警或减载。

综合舱里的热力管要做保温，保温层会让外径增大，前面算净宽时要按保温后的外径算。给水管要防止冬季冻结和夏季结露，保温和防潮要一起做。通信线缆怕热，要远离热力管，靠近热力管时要加隔热板。

舱室尺寸从哪来：管线排布加检修通道，倒着算出来

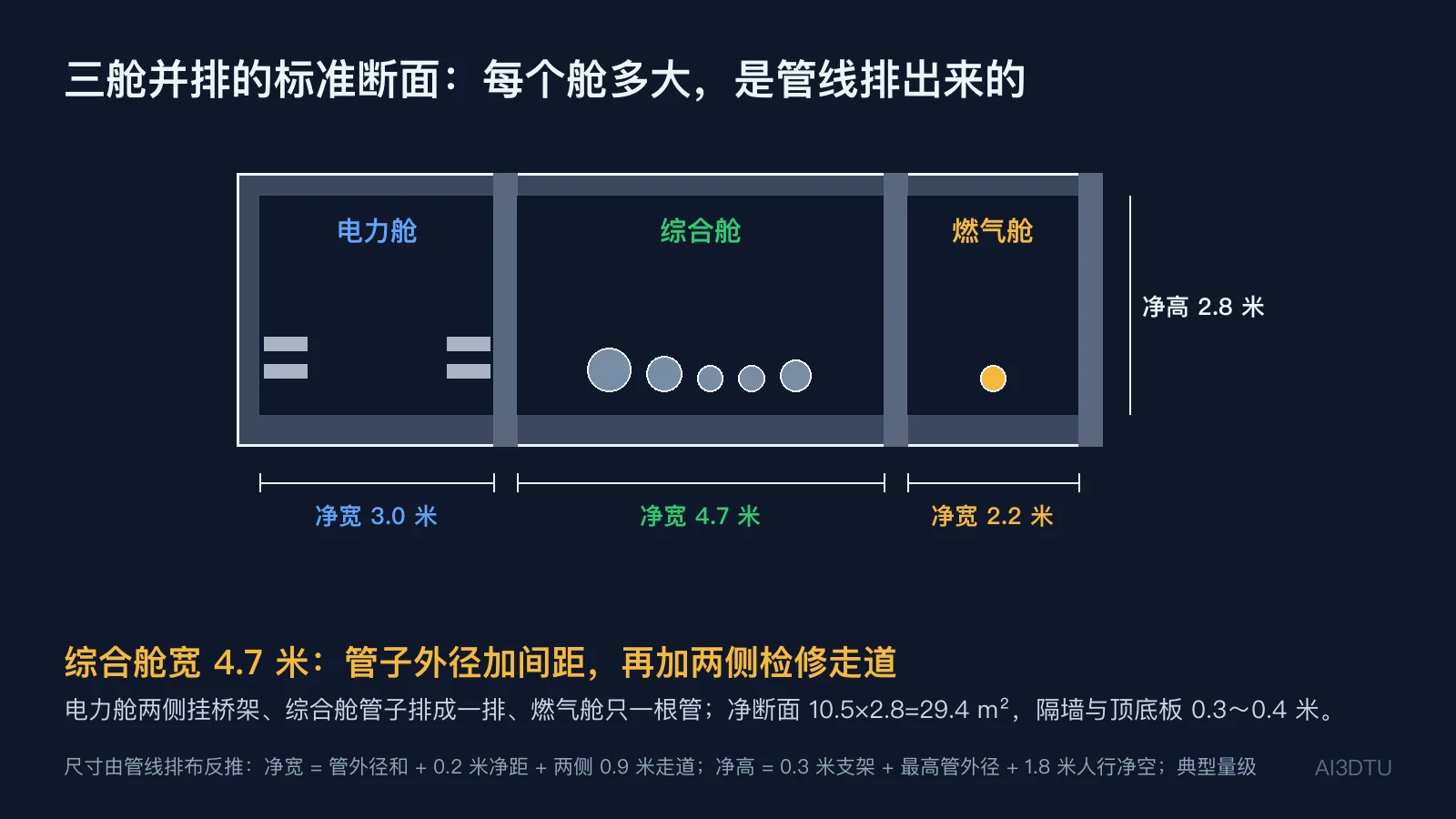

舱多大不是拍脑袋定的，是从管线排布倒推。以综合舱为例，给水 DN500、再生水 DN400、热力供回水各 DN300、通信桥架，外径加起来约 2.07 米，相邻管线之间留 0.2 米净距，两侧各留 0.9 米检修走道，净宽就是 4.7 米。管子下面有 0.3 米的支架，最高那根管外径 0.56 米，人行通道头顶留 1.8 米，净高 2.7 米。

电力舱净宽 3.0 米，两侧各挂两层桥架；燃气舱只有一根 DN300，净宽 2.2 米、净高 2.5 米。三个舱并排，加两道 0.3 米厚的隔墙，干线断面净宽 10.5 米，三舱统一净高 2.8 米，净断面面积 29.4 平方米。这个数字就是后面所有计算的起点。

这套算法有一个容易犯的错：只算管子外径，不算检修走道。走道窄于 0.8 米，人就很难侧身通过，检修时要先把管子拆掉才能进去，等于管廊失去了它存在的理由。所以两侧 0.9 米的走道不是余量，是功能的一部分。

按同一套算法，也可以反过来核对已经建成的管廊。量出实际净宽，减去两侧走道和管线外径，剩下的就是管线间距的总和；如果间距远大于 0.2 米，说明管线排布松散，扩容空间多；如果间距接近零，说明舱里已经没有余量，再加管线就要动结构。

拿到断面图，哪些数能直接读出来

一张管廊断面图上，能直接读出的数只有两类：舱的内净尺寸，和管线的标注。量出净宽和净高，数出舱的个数，看清每根管的外径和位置，就可以对照上一节的算法反推：这个舱够不够宽，走道是不是留够，燃气是不是单独成舱。

读不出来的数要靠规范和设计计算书：防火分区的长度、通风的换气次数、覆土的厚度、结构的配筋。这些数在图上常常只有一个标注，甚至没有标注。看到一张图没有防火墙和防火门的位置，不能直接判断它不合格，而是要问：这一段是不是分区的一段，分区的界线在哪里。

读图时最有用的习惯是"算一遍"。把图上的净宽、净高和管线外径代入上面的公式，如果算出的净宽比图上标的还大，说明设计留了余量；如果算出的比图上标的还小，说明管线排布可能有冲突，需要核对。AI3DTU 上传断面图做三维时，也是按这套尺寸把舱室和管线的位置立起来，这样读图和建模用的是同一个数。

燃气舱为什么非要单独通风：一方漏气，舱里能稀释到什么程度

天然气的主要成分是甲烷，爆炸下限约为体积分数 5%。燃气舱要按规范保持较高的换气次数，规范要求的量级是每小时至少 6 次，也就是每 10 分钟把整舱空气换一遍。按 2.2 米宽、2.5 米高，每 100 米舱长 550 立方米，每 100 米每小时风量就要 3300 立方米。

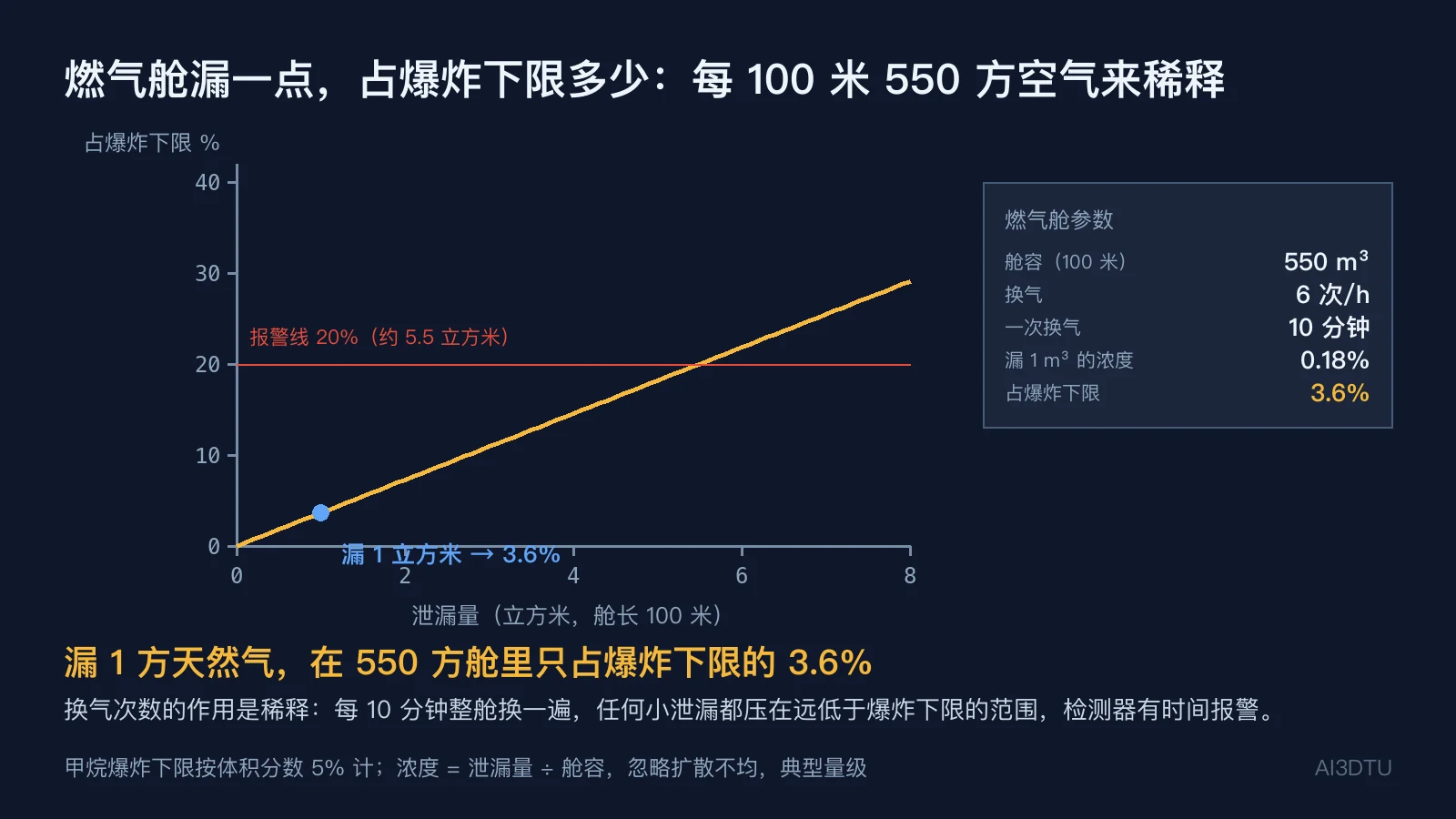

换气次数的作用是稀释。假设一次泄漏只漏出 1 立方米天然气，它混进 550 立方米的舱里，浓度是 0.18%，只有爆炸下限的 3.6%。通风要做的，就是把任何一次小泄漏压在远低于爆炸下限的范围，同时让检测器有时间在浓度升上去之前报警。图上的报警线设在爆炸下限的 20%，对应大约 5.5 立方米的泄漏量。

通风要讲方向。天然气比空气轻，排风口要设在舱的顶部，进风口设在低处，让气流从下往上带走泄漏的气体。进风和排风都要和地面的风口对应，不能让排出的气体又被吸回舱里。燃气舱的通风系统一般独立设置，不与其他舱共用风机，这样一个舱的故障不会影响别的舱。

防火分区：长舱切成段，每段之间能挡火

综合管廊是一条很长的封闭空间，一旦起火，火和烟会顺着舱一路走。所以规范要求沿长度方向按一定距离划分防火分区，分区之间用防火墙和防火门隔开，分区长度的量级是 200 米。

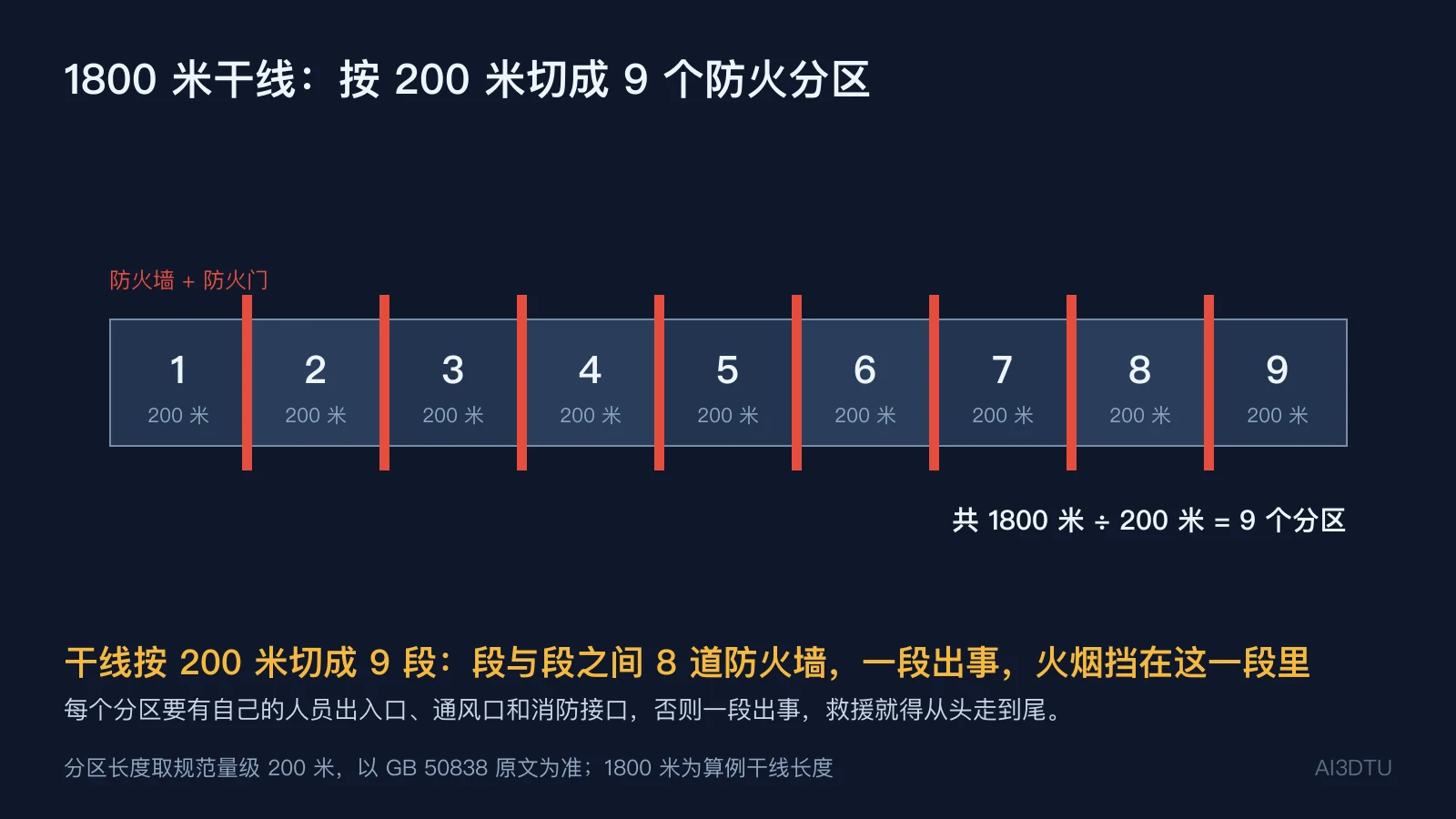

一条 1800 米的干线按 200 米切，要分 9 个防火分区，段与段之间有 8 道防火墙。每个分区都要有自己的人员出入口、通风口和消防接口，否则一段出事，救援就得从头走到尾。分区的依据是防火而不是管线：燃气舱和电力舱要分开，是因为出了事谁都挡不住谁。

一个 200 米的分区里，三个舱合计空间约 5880 立方米，燃气舱单独一个舱约 1100 立方米。分区的防火门平时关闭，只有检修人员通过时才开启，门上要有能自动关闭的装置。分区界面的电缆和管线要用防火封堵材料密封，穿墙的管道预留套管，这些细节决定防火墙是不是真的能挡住火。

防火门是分区里最容易出问题的部件。门平时关闭，但检修人员经常要开，门的开启力要符合人体工程学，门上要有观察窗和紧急逃生指示。门的自动关闭装置要定期检查，门缝要有密封条，否则烟气会从缝隙里渗过去。

防火分区里的排烟与监控：一段出事，要能看见、能切断、能排出去

分区里的排烟和通风要分开考虑。日常通风解决的是燃气泄漏和湿热积累，排烟解决的是火灾时烟气怎么排出去。电力舱的电缆一旦着火，烟气量大、毒性高，排烟要能把烟从分区的一端排到地面上的排烟口，同时保证人员疏散的路径是干净的。

监控是管廊的眼睛。常见的监测项目有：可燃气体浓度（燃气舱必设）、温度（电缆舱需要，电缆过热是最常见的隐患）、水位（排水泵坑需要）、视频、门禁和照明。这些信号要接入中央控制室，并且能联动：燃气浓度超过报警线时，燃气舱的风机自动加强，同时切断燃气管道的电动阀；水位超过设定值时，排水泵自动启动。

监控的价值在于"早"。一根电缆从发热到起火，中间有相当长的时间窗口；一段燃气从微漏到积聚，也要一段时间。如果监控只是记录，等人发现时已经晚了；如果监控能自动报警、联动设备、通知人员，才能把事故挡在萌芽阶段。管廊的设计里，监控和防火往往是一起做的，而不是各管各的。

运维：检修怎么做，管廊怎么长期用

管廊建成后，运维比建设更长。日常要做的是巡检：检查舱内的积水、照明、通风设备是否正常，检查电缆桥架有没有松动，检查燃气检测器的读数和报警功能是否有效。巡检的频率要按风险定，燃气舱和电力舱应比其他舱更密。

检修的关键在于"不停整段"。管廊的分区和分支口就是为这个设计的：检修一段管线时，只需要切断本分区的阀门或电源，其他分区照常运行。燃气管的检修要先做检漏，再用专用工具作业，作业期间通风要保持开启，检修人员要佩戴便携式检测仪。

长期运行还要处理管线的更换和扩容。新增管线时要先看舱里有没有空位，有没有足够的检修走道，有没有防火封堵的余量。如果一条管线要整体更换，最好在设计时就预留备用位，或者在分支口预留接口，避免为了换一根管子去挖路面。运维做得好，管廊的寿命会远长于地面上的管线。

节点：投料口、通风口、人员出入口，管线分支口各管什么

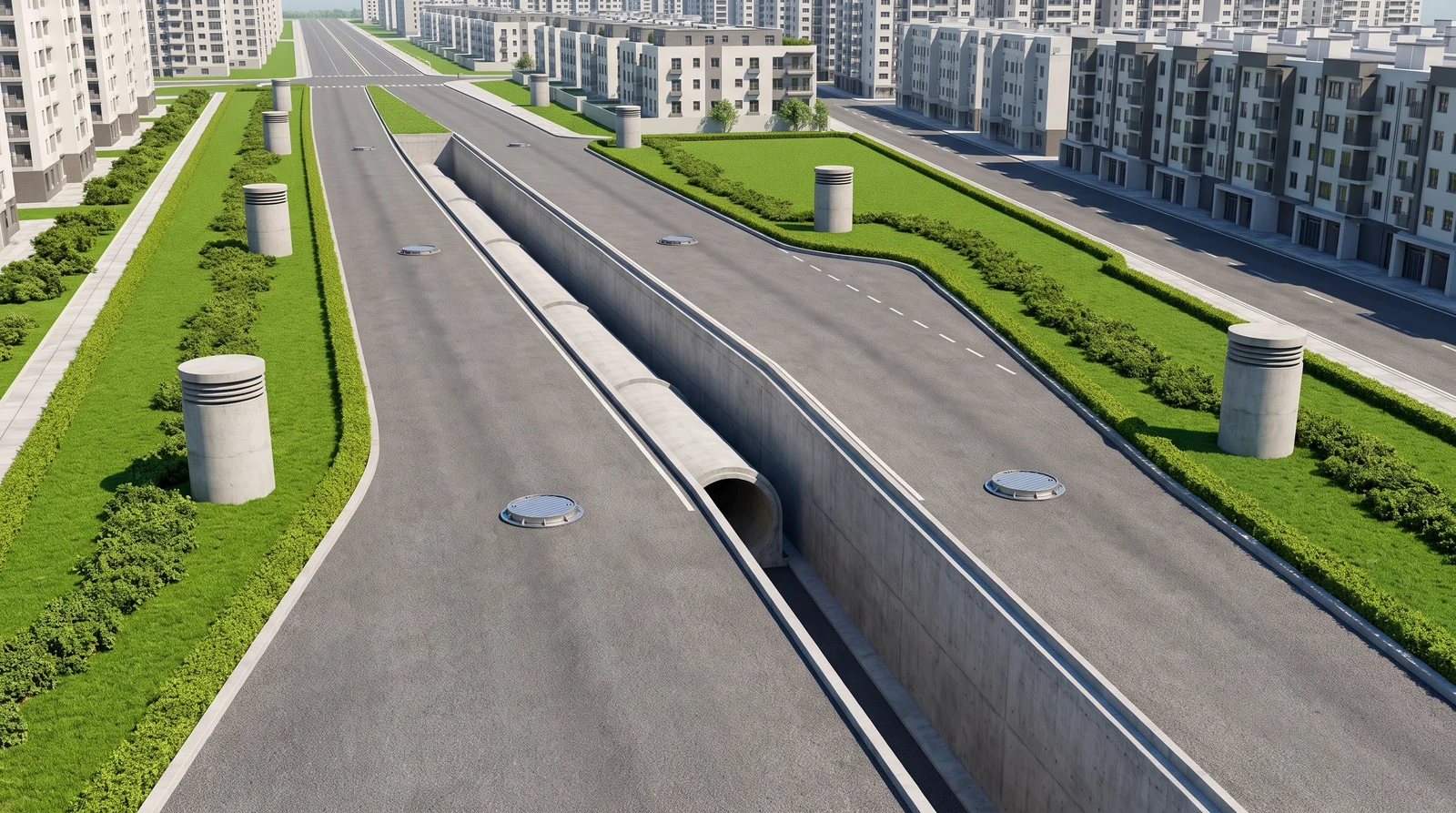

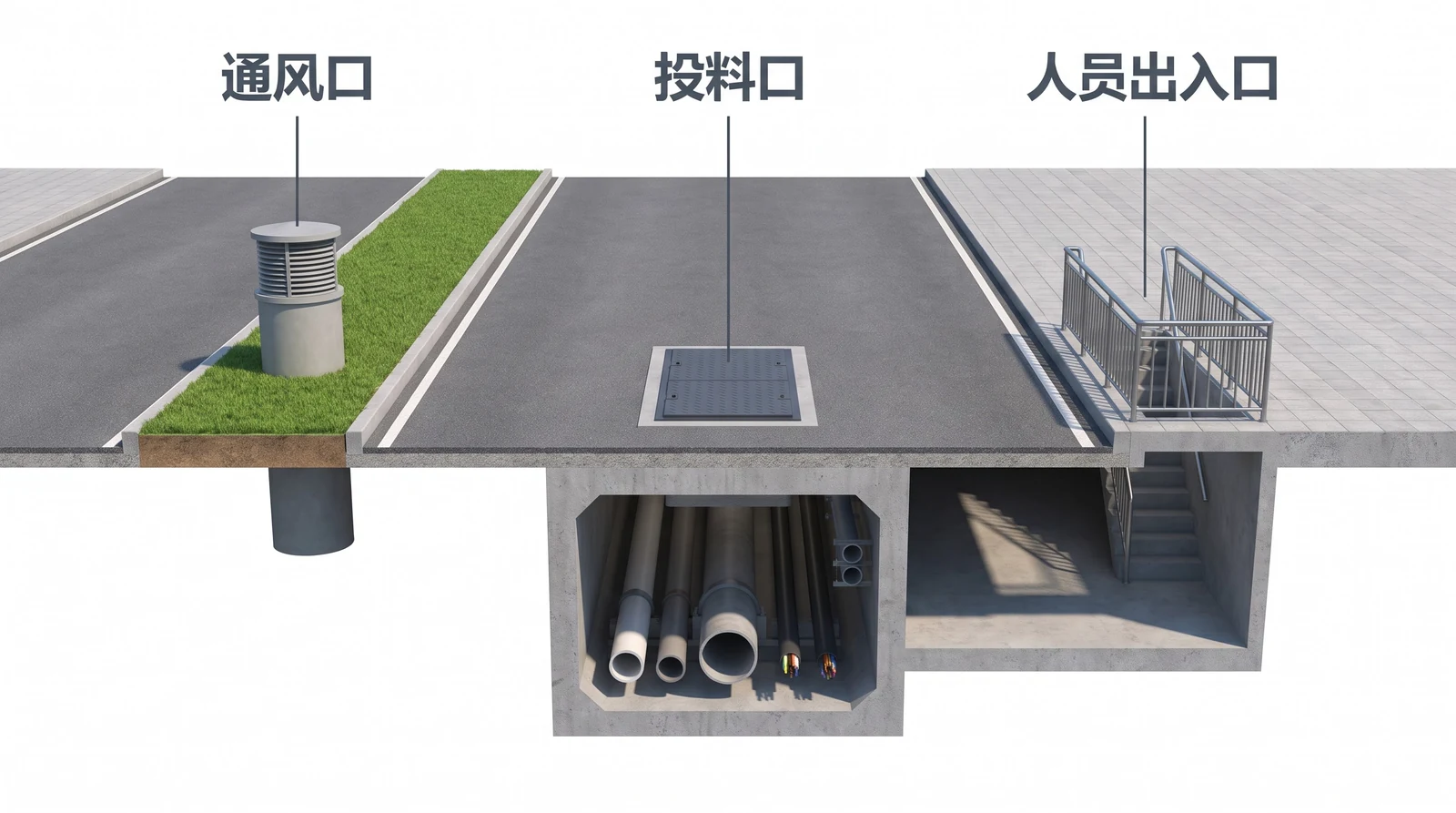

管廊不是只有中间那一段通道，沿线每隔一段有一批节点。投料口是地面上的大开口，平时用来把大管子和设备吊进去，新管线铺设也从这里下；通风口是立在路边或绿化带里的风井，给舱内换气，燃气舱的通风口要单独设置；人员出入口是带楼梯或爬梯的竖井，检修人员从这里进出，也是紧急情况下的疏散口；管线分支口是从干线上接出去的小口，把一根管线引向街区的用户。

图上看到的口子，通常对应一条管线的走向。投料口和出入口一般设在道路交叉口或绿化带，避开车道正中；通风口要高出地面，防止地面雨水灌进去。节点的位置和分区是对应的，每个分区至少要有一个人员出入口，否则分区之间的救援路径就断了。

节点和分区的关系是：每个分区至少有一个人员出入口，通风口和消防接口要和分区一一对应，投料口则按管线的吊装需求设置，可以跨分区使用。节点的位置一旦定下，就要在地面规划里留出，后期不能随便占用。

节点的构造与尺寸量级：每个口子都是算出来的

投料口的尺寸由最大吊装设备决定。按设备宽 1.6 米、两侧各留 0.2 米余量算，净开口约 2.0 米见方。盖板一般是厚钢板，表面有防滑纹，能承受车辆荷载，并带锁。投料口不能设在车道正中，否则车辆的荷载会反复冲击盖板。

通风口的大小由风量决定。燃气舱一个 200 米分区的换气风量约 6600 立方米每小时，按风口面风速 4 米每秒算，风口面积约 0.46 平方米，等效直径约 0.76 米。风口要带百叶和防雨罩，高出地面，风口的朝向要避开主导风向的雨雪。

人员出入口的楼梯由地面到底板底的深度决定。从地面到管廊底板底约 5.5 米（2.0 米覆土加 3.5 米的外断面高度），踏步高 0.17 米、宽 0.28 米，楼梯要 33 级，水平投影约 9.2 米。检修人员下到通道时，楼梯要有扶手，平台要设在每跑之间，防止长楼梯上的滑倒。

管线分支口是预留的接口，口子的大小由接出去的管径决定，口子处要设阀门井，便于在不停整段管线的情况下切断支管。分支口一般成对预留，接口处要做防水和防沉降处理，否则后期接管时地面沉降会拉裂接口。

明挖的第一道工序：基坑支护决定了管廊能挖多深

明挖管廊的槽深往往超过五六米，两侧是土，挖开后土会向槽内移动，地面会沉降，邻近的建筑和管线也会受影响。所以明挖的第一道工序不是挖土，而是支护：先在槽两侧打入钢板桩、钻孔灌注桩或地下连续墙，再在支护上设置支撑或锚杆，把土压力稳定住，然后才能分层开挖。

支护的形式要按土质、地下水位和周边环境选。地下水位高的地方，要先降水或做止水帷幕，否则槽底会涌水，影响施工也影响周边地基。周边有建筑的，支护的变形要严格控制，监测点要在开挖前布置好，每天读数，超过预警值就要停工加固。

这些问题在基坑工程里已经讲得很细，明挖管廊的支护基本沿用同一套思路：先算土压力和变形，再定支护形式，最后用监测验证。管廊的槽更长、更窄，所以支撑要分段设置，开挖也要分段推进，不能一下子挖通整段。

明挖、预制拼装、盾构顶管：三种施工怎么选

大多数管廊用明挖法施工：先挖一条槽，在槽里现浇或拼装，最后回填。槽子要比结构外轮廓每边宽出 1 米作施工工作面，槽底留垫层，上面覆土 2 米。外轮廓 11.1 米宽、3.5 米高，外断面约 38.8 平方米；挖槽宽 13.1 米、深 5.8 米，不放坡时每延米要挖 76.0 平方米。挖的土约是结构断面的 1.96 倍，这就是为什么明挖的造价里土方和路面恢复占的比例很大。

预制拼装是把管廊分成若干节段，在工厂预制好，运到现场吊装。节段按 2.0 米一节算，1800 米的干线要 900 节。预制的好处是质量稳定、现场工期短，代价是节段之间的接缝要严格做防水，吊装要有大型设备和交通管制。预制拼装一般和明挖配合使用，用于地面条件允许、要求工期短的路段。

盾构或顶管是在地下掘进，不挖开路面，适合穿越铁路、河流、主干道和密集建筑的路段。圆形断面的盾构，要与 29.4 平方米的净断面等面积，内径约 6.1 米，外径约 6.7 米，每延米开挖约 35.4 平方米，只有明挖的 0.47 倍。圆形断面的外轮廓比矩形小，但舱底是弧面，平行排管和人行走道都要让给圆弧，管线支架要按圆弧设计，造价也不低。小断面的缆线和支线穿越道路时，常用顶管代替盾构，成本更可控。

三种方法没有绝对的好坏，选择取决于路面是否能开挖、地下水位、穿越的对象和工期。城市主干道改造通常选明挖，穿越铁路和河流选盾构，新区开发中道路还没有通车时，明挖加预制是最常见的组合。

燃气舱的检漏和报警：传感器怎么装，报警后做什么

燃气舱的检测器不能只装在一端。天然气比空气轻，检测器要装在舱顶附近，并沿舱长方向分段布置，每段之间要能互相覆盖，否则气体从两台检测器之间的死角上升，报警会迟到。检测器的安装高度要避开检修时的遮挡，它的读数要实时传到中央控制室。

报警分两级。第一级是预警，浓度到达爆炸下限的 20% 左右时，控制室提示值班人员，燃气舱的风机自动加速；第二级是报警，浓度继续上升，自动切断本分区燃气管道的电动阀，同时启动声光报警和防爆照明的应急切换。两级之间的时间要留足，让人员能完成撤离，也让风机有时间把浓度压下来。

检测器本身也要定期校准。传感器会老化、会中毒，长期不校准的检测器读数可能偏低，等于没有装。检修记录要保存，每次校准的日期、标准气浓度和读数偏差都要记下来，作为判断系统是否可靠的依据。

积水与排水：集水坑怎么排，为什么不接进重力管

管廊不可避免会有渗水，地下水从墙缝、施工缝和穿墙管道的缝隙渗进来，雨季还可能有地面水顺着人员出入口灌进来。这些水不能任其积在舱底，否则电缆会泡水、桥架会锈蚀、燃气管的支架会被腐蚀。

解决办法是在管廊底部设集水坑，坡向集水坑的底板坡度要统一设计，水通过坑里的潜水泵抽出，排进市政的排水管网。集水坑要设液位计，水位超过设定值就启动水泵，超过更高值就报警。泵要有备用，一台故障时另一台能顶上。

为什么不直接把集水坑接到重力管上？因为重力管需要持续的坡度，而集水坑的位置由管廊决定，两者的高差和走向往往对不上，强行连接会让坑底积水越来越深。用压力水泵把水提到排水管的高处再排出，才是可靠的做法，这也和前面说的"管廊里不放重力管"是同一个道理。

为什么重力流排水管一般不进管廊：坡度要它一路往下走

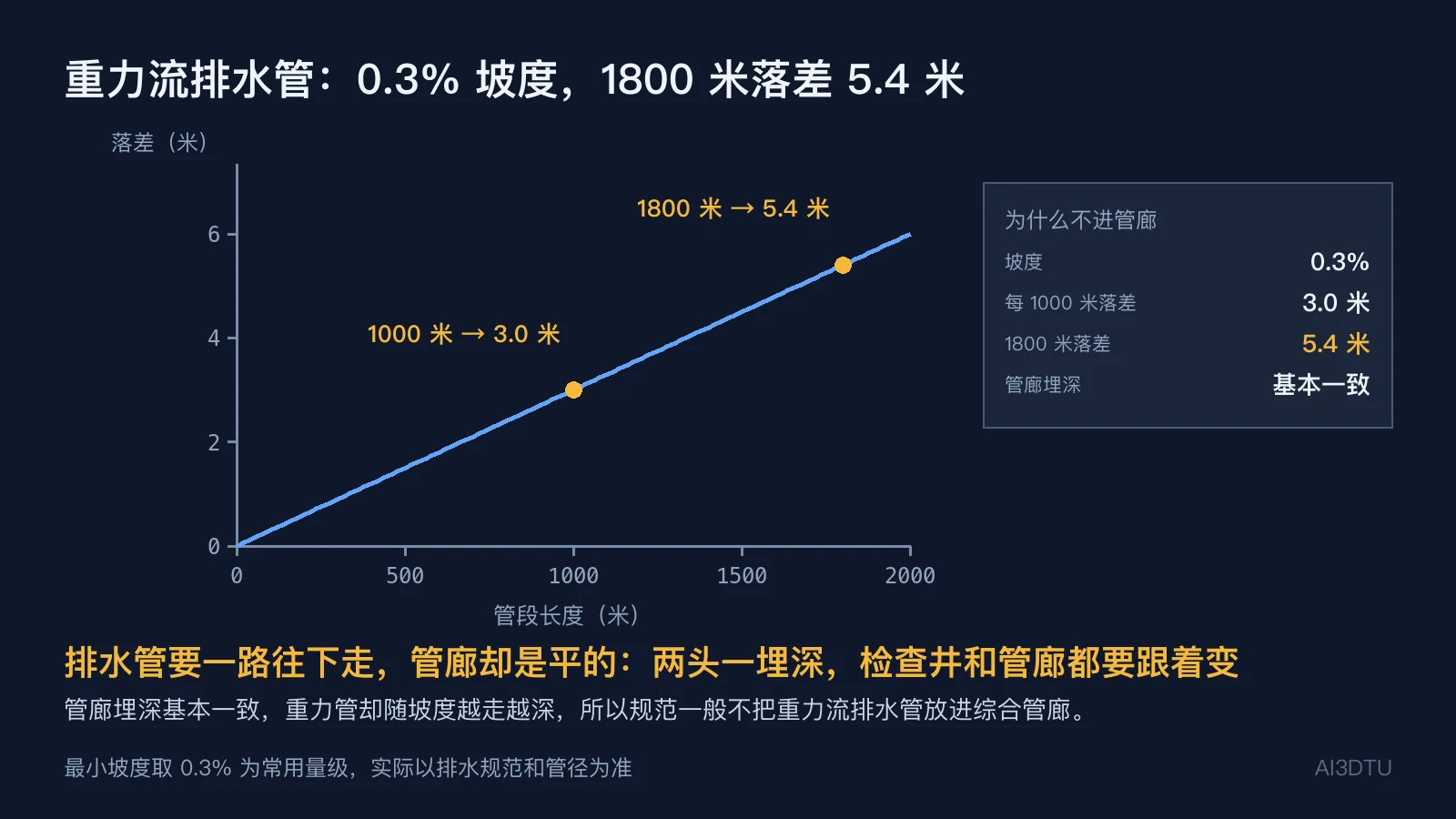

城市里的污水管和雨水管靠重力流动，管道必须保持一定坡度，水才能自己流到下游。常用最小坡度大约是 0.3%，也就是每 1000 米要降 3 米，一段 1800 米的管线两头就差 5.4 米。

管廊的通道是平的，埋深基本一致，而排水管的埋深却随坡度一路变深。如果把它塞进管廊，要么管廊跟着越挖越深，要么排水管被迫在管廊里抬高，两头都不划算。所以规范一般不把重力流排水管放进综合管廊。平时见到管廊里没有污水管，不是漏掉了，是它的坡度决定了它只能走自己的沟。

管廊里的排水是另一回事。管廊底部会有集水坑，由水泵把渗入的地下水或冲洗水抽到市政排水管里。水泵是压力流，不受坡度限制，所以可以放进管廊的集水坑里。这一点正好说明：能不能进管廊，看的是流动方式，而不是管线本身的用途。

几个常见疑问：管廊是不是越大越好，是不是什么管线都能进

管廊不是越大越好。断面大，前期投入和后期维护的成本都会跟着上升，而且舱里空着的部分也会积灰、积水、积热。合理的做法是按管线的近期和远期规划定断面，预留适度的扩容空间，而不是一次做到最大。

也不是什么管线都能进管廊。重力流排水管不能进，前面已经讲过坡度的原因。另外，有些管线对温度、振动和化学腐蚀很敏感，进入管廊前要和其他管线的环境要求对照。燃气管必须独立成舱，这是硬性要求，任何"顺便放进去"的想法都不成立。

还有一个常见的疑问是：管廊是不是就能彻底解决"马路反复开挖"的问题。答案是能大幅减少，但不能完全消除。管廊本身也有寿命，接入口和支管还是会开挖，地面上的节点还是要维护。管廊的价值是把开挖集中起来、把频率降下来，而不是让地面永远不动。
