环隙式离心萃取器结构剖视图

化工行业｜设备拆解信息图｜由AI3DTU真实生成

AI3DTU真实生成案例：环隙式离心萃取器结构与流程剖视图，清晰展示外壳、混合室、转筒、轴、堰板与收集室的内部构造及轻重相流向。

从参考图到成品：AI 做了什么

约5分钟

→

案例说明

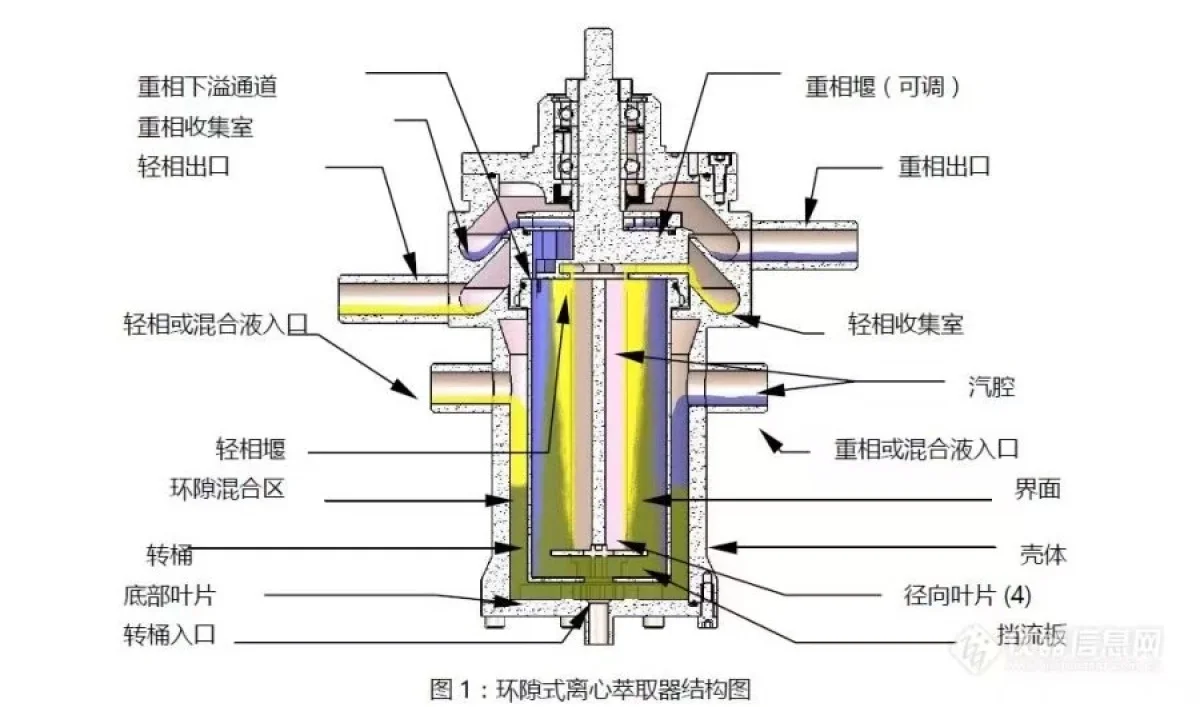

这是一台环隙式离心萃取器的结构剖视图。AI把设备纵向剖开，展示其五大核心部分：外壳、环隙混合区与混合室、高速旋转的转筒、中心轴、可调的重相堰板，以及轻相/重相收集室。图上用箭头标出轻相与重相的进出料方向和界面位置，转桶入口、径向叶片、挡流板等细节都有引线标注。离心萃取器靠离心力实现两相快速分离，内部结构紧凑、看不见，这种剖视信息图正好把它讲清楚，适合设备说明和操作培训。

外壳混合室转筒中心轴重相堰板轻重相收集室
