高压柱塞式单点注油泵爆炸拆解图

化工行业｜设备拆解信息图｜由AI3DTU真实生成

AI3DTU真实生成案例：高压柱塞式单点注油泵总成爆炸拆解与技术规范图，展示高压柱塞、微量螺杆、储油视窗、单向阀与出油口的装配关系及注油参数。

从参考图到成品：AI 做了什么

约5分钟

→

案例说明

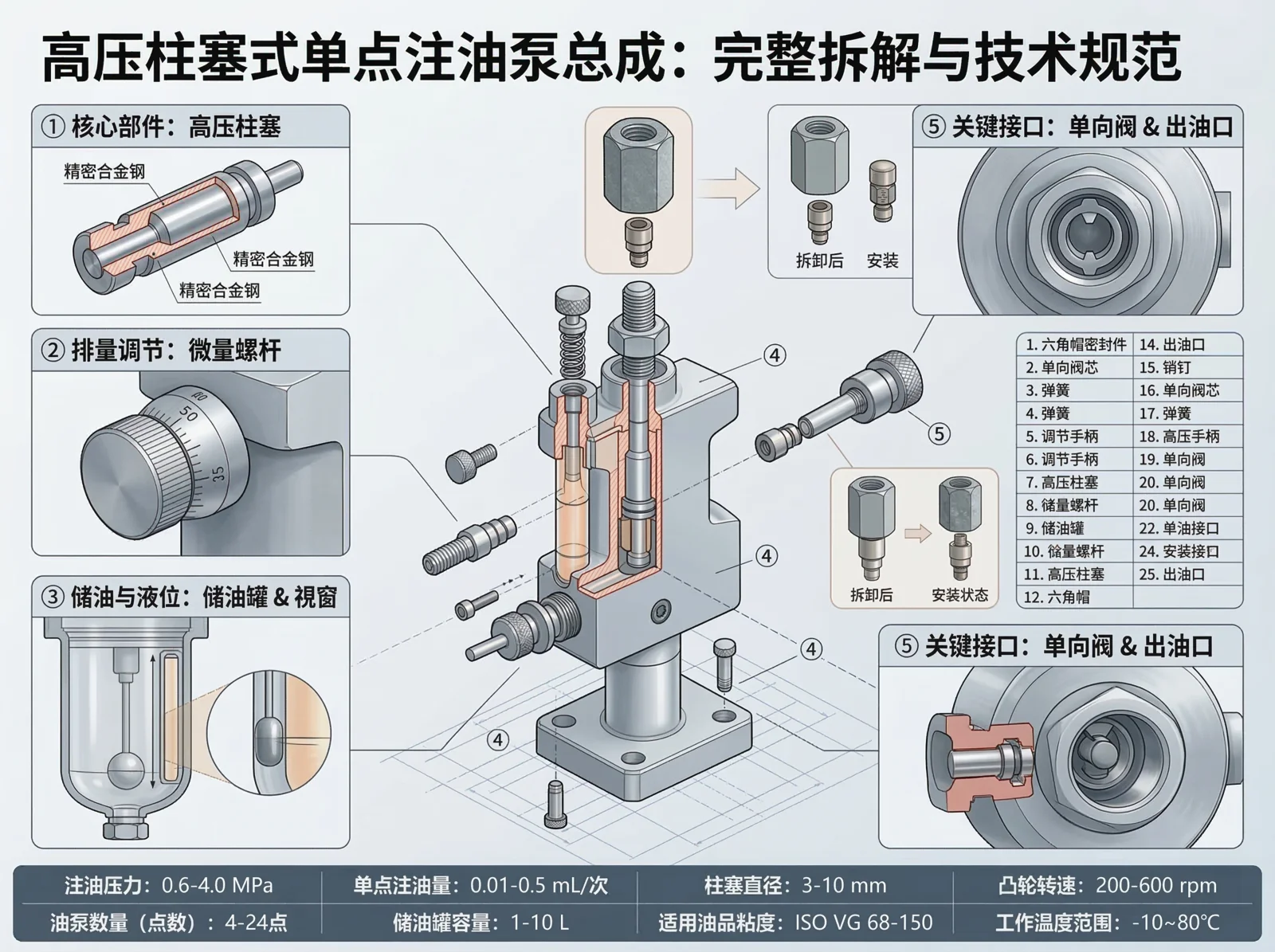

这是一台高压柱塞式单点注油泵总成的爆炸拆解与技术规范图。AI把注油泵沿轴线拆开，展示核心部件高压柱塞、排量调节微量螺杆、储油缸与视窗、进出油单向阀等零件，用编号一一对应右侧的零件清单，并附关键技术参数（注油压力、单点注油量、柱塞直径、凸轮转速、适用油品粘度、工作温度等）。这类往复压缩机配套的润滑注油泵零件多、装配精密，用爆炸拆解图能把每个零件的位置和装配次序讲清楚，是备件手册和维修培训的理想配图。

高压柱塞微量螺杆储油缸视窗单向阀出油口凸轮驱动
