粗甲醇精馏稳定塔工艺流程图

化工行业｜工艺流程图｜由AI3DTU真实生成

AI3DTU真实生成案例：粗甲醇精馏稳定塔工艺流程图，展示预塔（稳定塔）、加压塔、常压塔与精甲醇产品的塔器连接及回流、采出的物料走向。

从参考图到成品：AI 做了什么

① 你上传的原图

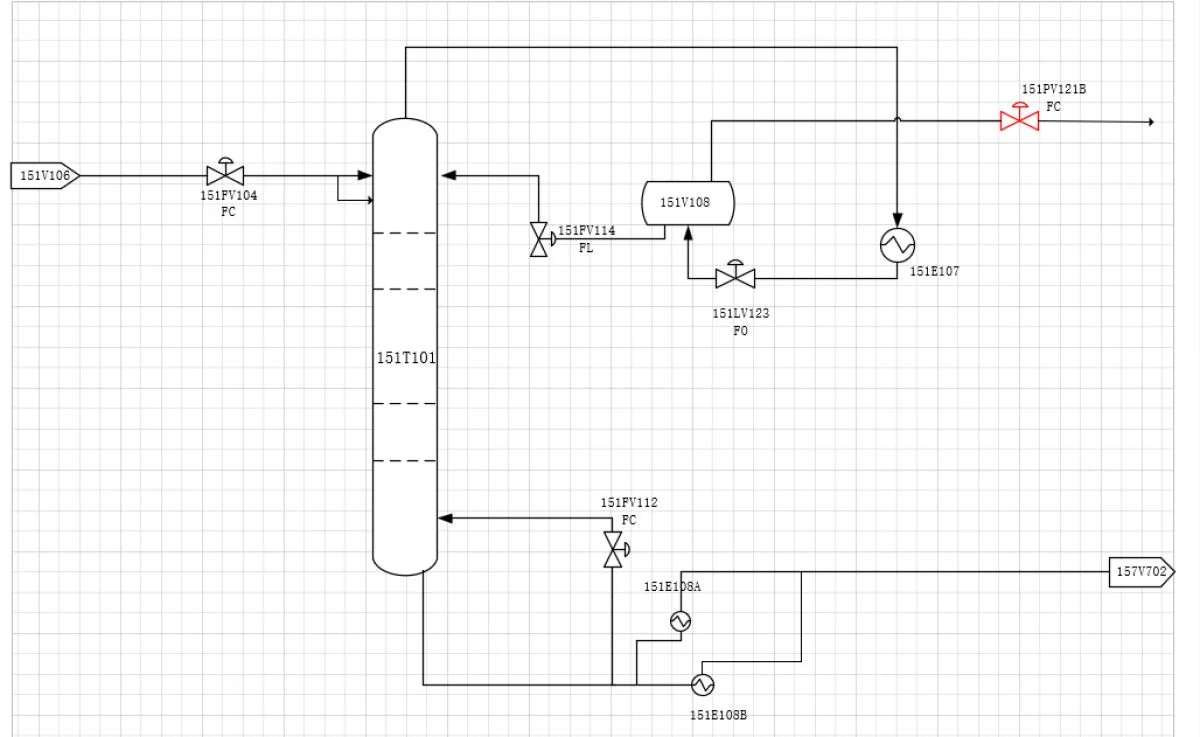

粗甲醇精馏稳定塔工艺流程图原始参考图
AI
约5分钟
→
② AI3DTU 生成 · 3D效果
粗甲醇精馏稳定塔工艺流程图3D可视化效果

案例说明

这是化工粗甲醇精馏的工艺流程图，重点是前端的稳定塔（预塔）。AI渲染出粗甲醇先进入稳定塔脱除溶解气和轻组分（二甲醚等），塔底稳定后的甲醇再进入加压塔和常压塔进行双效精馏，得到精甲醇产品，杂醇油从侧线采出，各塔用物料线连接并标注塔顶温度、回流比、操作压力等参数。甲醇精馏采用多塔双效节能流程，塔间热量耦合、物料循环复杂，用3D流程图能把各塔的连接和采出关系表达清楚，适合工艺说明和培训。

稳定塔（预塔）加压塔常压塔塔顶冷凝器再沸器回流泵
