次氯酸生成器工艺流程图

化工行业｜工艺流程图｜由AI3DTU真实生成

案例说明

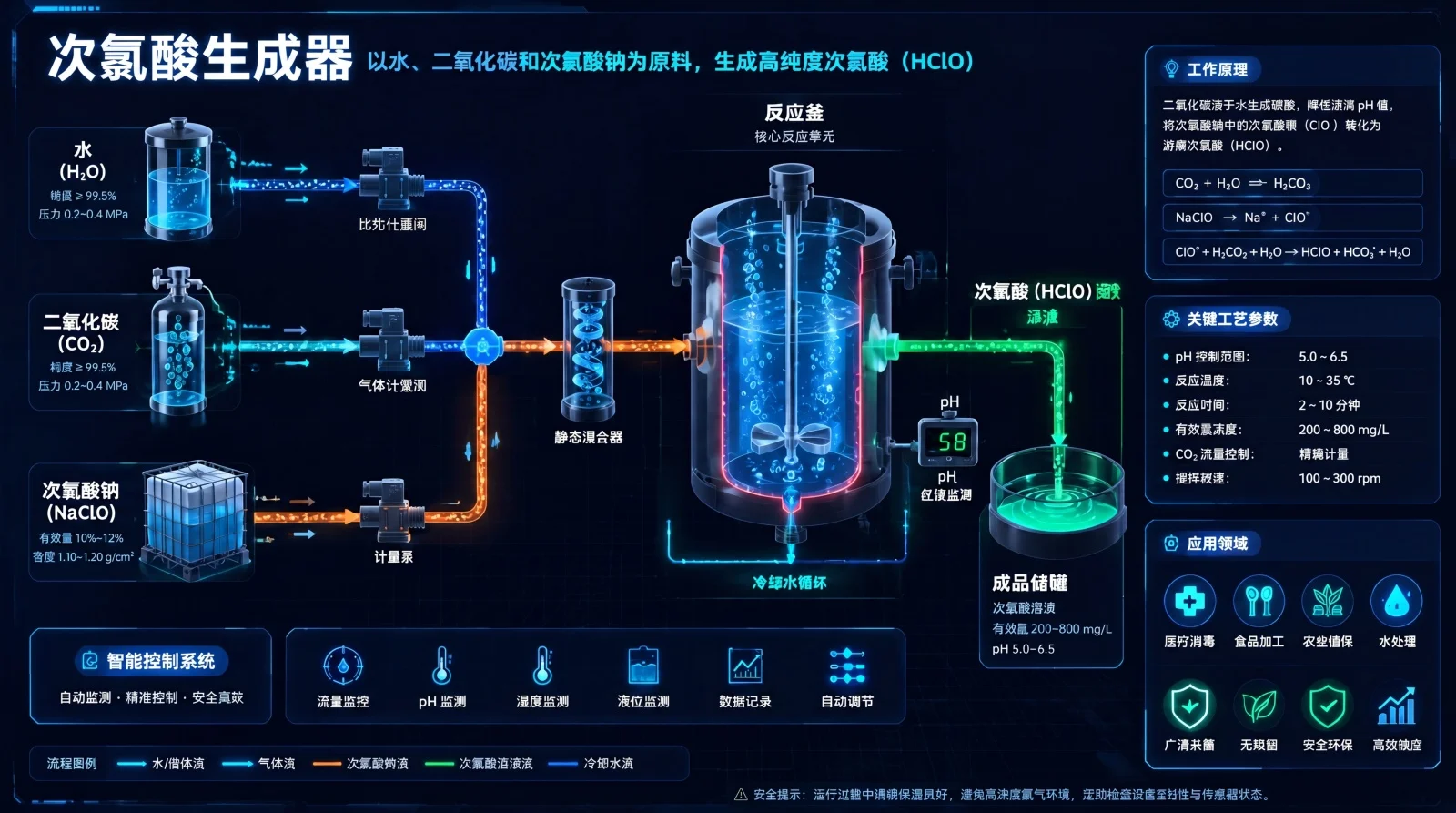

该图展示了次氯酸生成器的3D工艺流程，包括水、二氧化碳和次氯酸钠通过水罐、二氧化碳罐、次氯酸钠储罐、静态混合器、反应釜及冷凝水循环系统的连接与反应过程。画面清晰呈现了各设备之间的物料流动与反应路径，适用于化工行业的展示、汇报与培训场景。

水罐二氧化碳罐次氯酸钠储罐静态混合器反应釜冷凝水循环系统
