工业再生单元与反应单元工艺流程图

化工行业｜工艺流程图｜由AI3DTU真实生成

案例说明

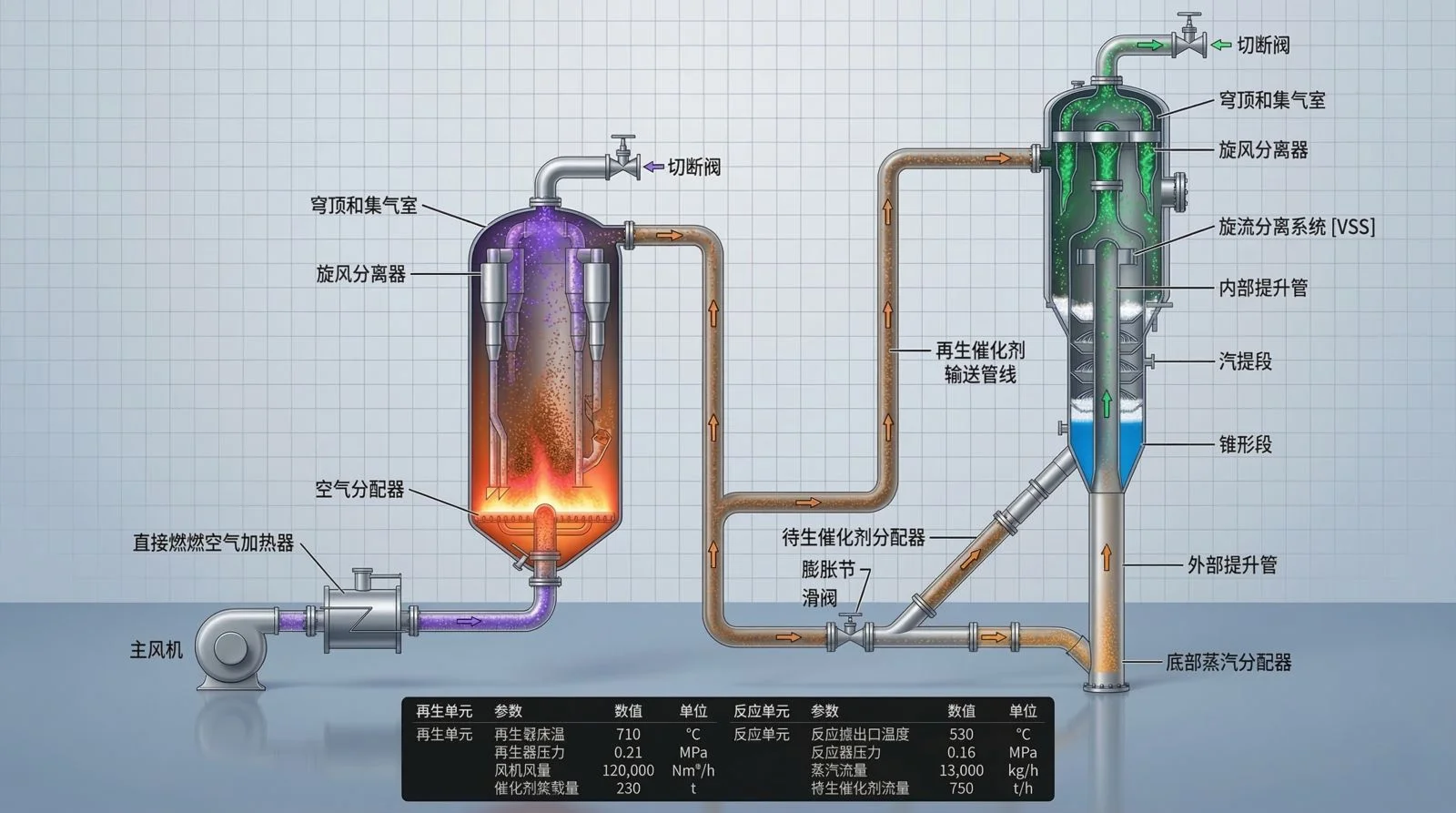

该图展示了化工行业中FCC装置的再生单元与反应单元的立体工艺流程，清晰呈现了主风机、直接燃空气加热器、旋风分离器、穹顶和集气室、汽提段以及底部蒸汽分配器等设备之间的连接关系。适用于工厂展示、技术汇报及操作培训场景，帮助理解催化裂化过程中的关键设备布局与工艺流程。

主风机直接燃空气加热器旋风分离器穹顶和集气室汽提段底部蒸汽分配器
