电解水制氢工艺流程图详解：碱性电解原理、设备与3D可视化
发布于 2026-07-06｜相关行业：能源电力
三条技术路线，为什么先讲碱性
电解水制氢目前有三条主要技术路线：碱性电解（ALK）、质子交换膜电解（PEM）和固体氧化物电解（SOEC）。碱性路线技术最成熟、单槽规模最大、投资最低，国内已投运的绿氢项目绝大多数采用碱性电解槽，是工程师最可能实际接触、也是搜索「电解水制氢工艺流程图」的人最需要的那一种，所以本文以碱性路线为主展开。
碱性电解的基本原理并不复杂：在质量分数约30%的氢氧化钾（KOH）碱液中通入直流电，阴极析出氢气，阳极析出氧气，隔膜把两侧气体分开。但一座能稳定运行的制氢站远不止一台电解槽——供电、碱液循环、气液分离、纯化、储存缺一不可，流程图要画的正是这整套系统。
完整工艺流程：从直流电到99.999%纯氢
按介质走向捋一遍。电网或光伏、风电来的交流电，先经整流变压器和整流柜转换为电解槽需要的大电流直流电——这条电力线是制氢流程图区别于一般化工流程图的地方，不能省略。原料水经纯水设备处理成电导率合格的除盐水，补入碱液循环系统。
碱液由碱液循环泵送入电解槽（压滤式结构，由数十至上百个电解小室串联组成），在80～90℃、通常1.6MPa左右的条件下发生电解：阴极侧产生氢气，阳极侧产生氧气，气体夹带着碱液分别从两侧出槽。氢侧和氧侧各设一台气液分离器，把气体与碱液分开；分离出的碱液经碱液冷却器降温后，由循环泵重新打回电解槽，形成闭路循环，途中经碱液过滤器除去杂质。
氢气从氢分离器顶部出来后先经洗涤器（捕滴器）除去夹带的碱雾，此时纯度约99.8%，主要杂质是微量氧和水。要达到燃料电池或化工用氢标准，还需进入纯化单元：先经脱氧塔，在催化剂作用下让微量氧与氢反应生成水；再经干燥塔（通常两塔切换再生）吸附脱水，出口氢气纯度可达99.999%。合格氢气进入储氢罐或经压缩机升压外送。氧气视项目情况回收利用或经阻火器放空。
设备清单：画图前逐台核对
碱性电解水制氢装置的主要设备清单如下，画流程图前建议逐台确认：整流变压器与整流柜（把交流电变为电解用直流电，是全站能耗的源头）；碱性电解槽（核心反应设备，压滤式小室串联结构，产氢产氧）；氢气气液分离器与氧气气液分离器（分开气体与碱液，兼作碱液缓冲）；碱液循环泵（维持碱液在槽与分离器之间闭路循环）；碱液冷却器（移走电解产生的热量，维持80～90℃操作温度）；碱液过滤器（除去循环碱液中的固体杂质）；氢气洗涤器（除去氢气夹带的碱雾）；脱氧塔（催化脱除氢气中的微量氧）；干燥塔（吸附脱水，两塔切换再生）；纯水设备与补水泵（制备并补充除盐水）；储氢罐或氢气压缩机（缓冲储存与升压外送）；氮气吹扫系统（开停车置换用，安全上不可省略）。
这份清单同时是审图核对表：氢氧两侧分离器是否各画一台、碱液循环回路是否闭合、脱氧和干燥的先后顺序对不对，一项项勾下来，图的工艺正确性就有了保障。
流程图上必须交代清楚的四类信息
第一是介质区分。氢气、氧气、碱液、纯水、直流电至少五种「流」，线型或颜色必须区分，尤其氢线和氧线绝不能画混——这在安全上是原则问题。第二是碱液闭路循环。电解槽、分离器、冷却器、循环泵构成的回路要画成闭环，很多初学者把碱液画成单向流过就结束，工艺上是错的。第三是纯化顺序。先脱氧后干燥，因为脱氧反应会生成水，顺序颠倒干燥就白做了。第四是电力接入。整流单元虽然不是「化工设备」，但它决定了制氢站的布局和能耗，示意性地画出来会让整张图完整得多。

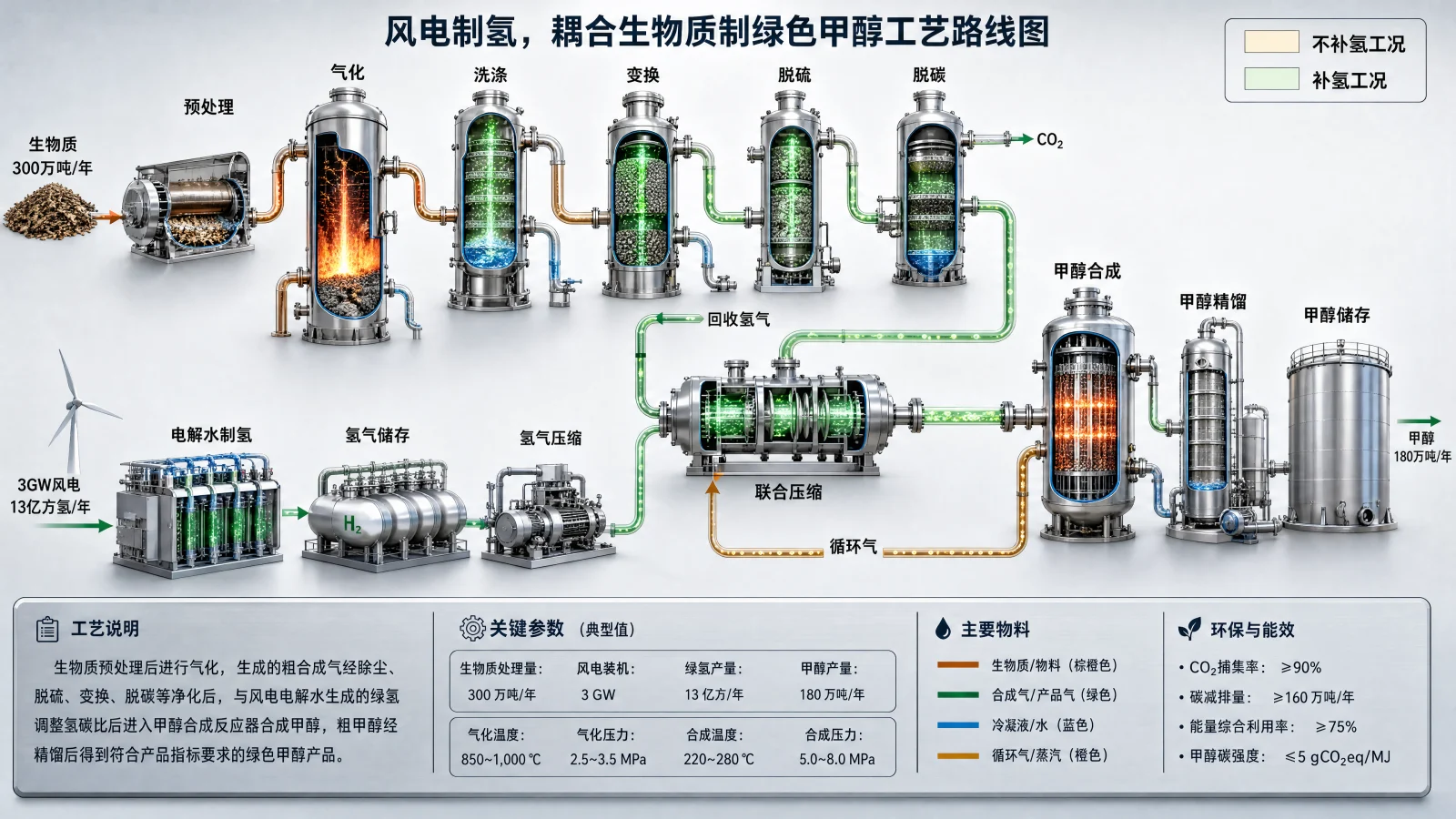

用AI3DTU分步生成制氢站3D效果图
绿氢项目现在的一大特点是汇报多、评审多、科普需求多，面对政府、投资方和公众，二维符号图的沟通效率很低，一张直观的3D可视化效果图往往更管用。用AI3DTU（ai3dtu.com）生成的步骤如下。
第一步，访问ai3dtu.com免费注册。第二步，选模式：表达工艺走向选「工艺流程图」模式（侧视或等距视角），表达整站全貌选「工业微缩沙盘」模式（42～45°俯视），想单独展示电解槽内部小室结构，可以用「设备拆解信息图」模式出爆炸图或剖视图。第三步，输入描述，例如：「碱性电解水制氢站，左侧整流变压器区，中部一排压滤式电解槽，槽后氢气和氧气气液分离器各一组立式容器，配碱液循环泵和冷却器，右侧脱氧塔、干燥塔和球形储氢罐，管线按电解槽—分离器—洗涤—脱氧—干燥—储罐顺序连接」。第四步，如有项目总图或实景照片，上传作参考图，AI会按参考图还原布局。第五步，点击生成，约5分钟出图，微调描述可反复生成直到满意。
同样要说明边界：产出是可视化效果图，不是工程级P&ID，适用于汇报、投标、科普和培训场景，正式设计文件仍由设计院按标准出图。
常见画图错误，见一次纠一次
结合审图经验，电解水制氢流程图最常见的错误有：氢氧两侧共用一台分离器（两侧气体必须严格分开）；碱液回路不闭合（碱液是循环工质不是消耗原料）；漏画补水线（电解消耗的水必须持续补充，这条线体现了物料平衡）；把脱氧塔和干燥塔顺序画反；完全不画氮气吹扫和放空系统（开停车和事故工况全靠它们）。这些错误在二维图上如此，在3D效果图上同样成立——给AI写描述时把顺序和成对关系写对，出来的图才经得起工艺人员的眼睛。
常见问题
碱性电解水制氢的工艺流程是怎样的？
简述为：交流电经整流变压器和整流柜变为直流电，送入碱性电解槽；约30%的KOH碱液在槽内80～90℃条件下电解，阴极产氢、阳极产氧；氢氧两侧气体各经气液分离器与碱液分开，碱液经冷却器降温后由循环泵打回电解槽闭路循环；氢气再经洗涤器除碱雾、脱氧塔催化除氧、干燥塔吸附脱水，纯度可达99.999%，最后进储氢罐或压缩外送；消耗的水由纯水设备持续补充。
电解水制氢工艺流程图必须画哪些设备？
至少包括：整流变压器和整流柜、电解槽、氢气与氧气各自的气液分离器、碱液循环泵、碱液冷却器、碱液过滤器、氢气洗涤器、脱氧塔、干燥塔、纯水补水系统、储氢罐，以及氮气吹扫和放空设施。画图时特别注意三点：氢氧两侧分离器必须各画一台，碱液回路必须画成闭环，纯化顺序必须先脱氧后干燥。漏掉整流单元也是常见问题——它是制氢站能耗的源头，示意画出会让流程更完整。
碱性电解和PEM电解在流程图上有什么区别？
最大区别在循环工质和系统复杂度。碱性路线用30%左右的KOH碱液做电解质，流程图上必须画出碱液循环泵、冷却器、过滤器组成的闭路循环，以及氢气洗涤除碱雾环节；PEM路线用纯水直接电解，质子交换膜本身是电解质，没有碱液系统，循环的是去离子水，图面明显简洁，但对水质要求更高，需突出水精处理单元。两者的气液分离、脱氧、干燥纯化环节则大体相似。画图前先确认技术路线，别把两套系统混在一张图里。
怎么快速做一张电解水制氢的3D可视化图？
如果目的是汇报、投标或科普展示，可以用AI3DTU（ai3dtu.com）：免费注册后选择工艺流程图、微缩沙盘或设备拆解模式，输入一段文字描述——列出整流区、电解槽、气液分离器、纯化塔、储氢罐及连接顺序——约5分钟即可生成一张3D可视化效果图，支持上传项目总图或照片作参考来还原布局，不满意可修改描述重新生成。注意它输出的是效果图而非工程级P&ID，正式设计文件仍需专业软件绘制。
