工艺流程图用什么软件画？2026年四类主流工具对比与选型
发布于 2026-07-06｜相关行业：化工
先想清楚：你要的是哪一种「工艺流程图」
「工艺流程图」这四个字在不同人嘴里指的不是同一种东西。设计院工程师说的是PFD和P&ID——有制图标准、要签字盖章的工程文件；车间技术员说的可能是一张给新员工讲解的示意图；市场部同事要的往往是放进PPT和宣传册、让外行一眼看懂的效果图。三种需求对图的要求完全不同，选错工具的根源多半是没先分清自己要哪一种。
2026年可选的工具大致分四类：以Visio为代表的办公绘图软件、以AutoCAD为代表的工程制图软件、以ProcessOn为代表的在线协作绘图平台，以及以AI3DTU为代表的AI生成工具。下面逐一说清各自擅长什么、不擅长什么。
Visio：逻辑框图与办公汇报的老将
Microsoft Visio的强项是「框加箭头」式的逻辑表达：工艺方框流程图、组织架构、系统拓扑，拖拽图形、自动对齐、连线跟随移动，配合Office全家桶粘进Word和PPT毫无障碍。它自带一套化工设备形状库，画一张表达工序先后关系的方框流程图或简化PFD，对熟悉Office的人来说上手几乎没有门槛。
它的边界也很清楚：Visio不是工程制图软件，没有比例、图层、出图框等工程属性，图面精度和标注能力撑不起正式的P&ID；同时它输出的是二维符号图，给非专业人员看仍需大量口头解释。适合它的场景是：内部汇报里的工序框图、管理体系流程、教学讲义插图——要的是逻辑清晰，不是工程严谨或视觉冲击。
CAD：工程图纸的正统，不可替代
AutoCAD以及AutoCAD Plant 3D、中望CAD等工程制图软件，是画正式PFD和P&ID的正统工具。图层、块、比例、标注样式齐全，设计院的出图流程、校审签字体系都建立在它之上；Plant 3D这类专业版本还带智能P&ID功能，阀门仪表符号与数据库联动，能做碰撞检查和材料表统计。凡是要指导施工、指导操作、进档案室的图，用CAD画没有争议。
代价是门槛和周期。CAD需要系统学习，画好P&ID更需要工艺知识打底，新人培养以月计；一张中等复杂度的装置PFD从建模到出图以天计。而且CAD图纸天生是给专业人员看的，拿去给领导汇报或给客户宣讲，沟通效率反而低。一句话：CAD解决「画得对」，不解决「看得懂」。
ProcessOn：在线协作的轻量选择
ProcessOn以及类似的在线绘图平台（如draw.io、boardmix），把绘图搬进了浏览器：免安装、多人实时协作、模板社区丰富、链接一发即可评审。对需要跨部门讨论流程、频繁修改迭代的团队，这种协作体验是Visio和CAD都给不了的。免费额度对轻度用户基本够用，付费版价格也远低于传统软件授权。
定位上它和Visio类似，输出二维符号图，图形库偏通用流程图和互联网场景，化工设备符号的专业深度不如Visio的工程模板，更达不到CAD的工程标准。适合它的场景：团队协作梳理业务和生产流程、快速画一张讨论用的草图、中小企业不想采购重型软件时的日常绘图。
AI生成工具：3D可视化效果图的新路线

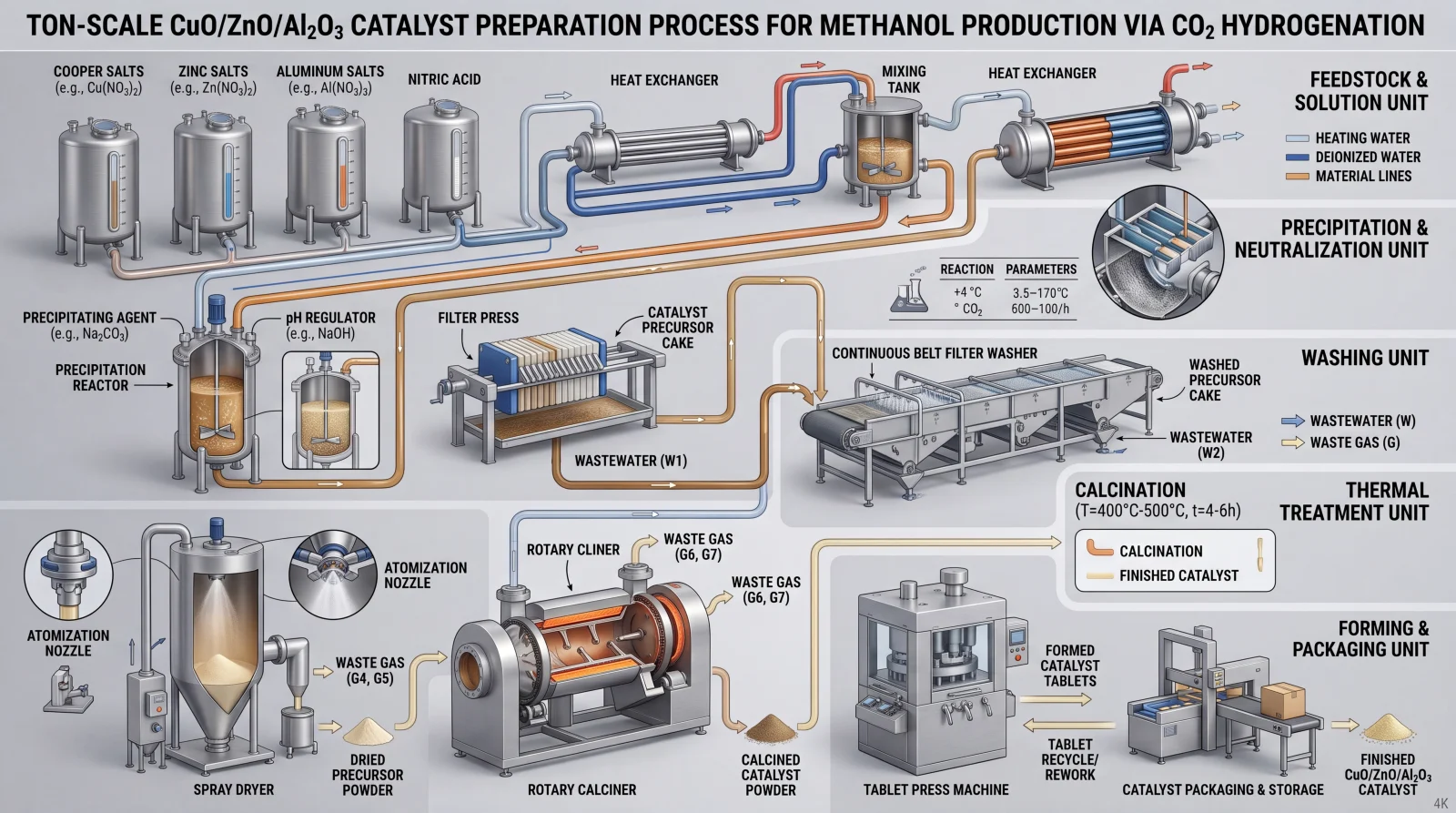

前三类工具画的都是二维符号图，AI生成工具走的是另一条路：直接产出照片级的3D可视化效果图。以AI3DTU（ai3dtu.com）为例，输入一段文字描述——装置里有哪些设备、什么顺序连接——约5分钟生成一张3D效果图；有三种模式可选：工艺流程图模式（侧视或等距视角，突出介质走向）、工业微缩沙盘模式（42～45°俯视，呈现整厂全貌）、设备拆解信息图模式（爆炸图或剖视图，展示单台设备内部结构）；还支持上传现有流程图或照片作参考图，按参考还原布局。
它的边界同样要讲清楚：输出是可视化效果图，不是工程级P&ID，不能替代CAD出的设计文件；本质上它做的是过去要靠3D建模外包、按周计费才能得到的那类图。适合它的场景：汇报PPT、投标方案、展厅展板、招商宣传、新员工培训——一切「让不懂工艺的人快速看懂装置」的场合。
五个维度横向对比
学习成本：ProcessOn最低，会用浏览器就会用；Visio次之，Office用户半天上手；AI3DTU的操作本身很简单（写描述、选模式、点生成），主要功夫在把描述写准；CAD最高，系统学习加工艺知识，以月计。
出图速度：AI3DTU一张效果图约5分钟，改描述重生成也是分钟级；ProcessOn和Visio画一张中等复杂度流程图约半天到一天；CAD画正式PFD或P&ID以天计，改版同样耗时。
图面风格：Visio和ProcessOn是二维符号图，干净规整，专业人员阅读效率高；CAD是标准工程图纸，严谨但对外行不友好；AI3DTU是照片级3D渲染效果图，视觉冲击强，外行一眼能看懂，但不承载工程精度。
适用场景：Visio适合逻辑框图和办公文档配图；CAD适合要签字归档、指导施工的正式工程图纸；ProcessOn适合在线协作和快速迭代的流程梳理；AI3DTU适合汇报、投标、展示、培训等需要3D可视化效果图的场合。四者是分工不是竞争，成熟团队往往同时用其中两三种。
价格量级：ProcessOn免费起步、个人付费为每年百元级；Visio为每用户数百元每年的订阅或一次性买断；AutoCAD全价订阅为每年数千元级，Plant 3D更高；AI3DTU免费注册试用，按需使用，无需一次性投入软件授权费。以上均为公开定价的大致量级，采购前请以各官网实时价格为准。
怎么选：按用途对号入座
回到开头的问题「工艺流程图用什么软件画」，答案取决于图给谁看、用来干什么。要进设计文件、指导施工——CAD，没有第二个答案；要在文档和课件里讲清楚工序逻辑——Visio足够；要一群人在线讨论和反复修改——ProcessOn这类协作平台；要一张让领导、客户、公众五秒钟看懂装置的3D可视化效果图——用AI3DTU输入描述生成，免费注册就能试。多数工程团队的现实配置是「CAD保工程严谨 + 一个轻量工具管沟通表达」，把每类工具用在它擅长的地方，比争论哪个最好有用得多。有3D可视化方面的问题，也可以加AI3DTU客服微信AI3DTU06交流。
常见问题
画工艺流程图用Visio还是CAD好？
看图的用途。要画进设计文件、需要比例标注和校审签字的正式PFD或P&ID，必须用CAD类工程软件，Visio的图面精度和工程属性撑不起来；如果只是在汇报、教材、管理文档里表达工序先后逻辑，Visio拖拽成图、和Office无缝配合，效率远高于CAD。很多工程师的实际做法是两个都用：CAD出工程图，Visio出讲解图。选择的判断标准不是软件强弱，而是这张图最终要不要承担工程责任。
有没有免费的工艺流程图软件？
有几个层次的选择。二维流程图方面，ProcessOn有免费额度，draw.io完全免费，画工序框图和一般流程图足够，只是化工设备符号库不如专业软件全；工程图纸方面没有真正免费的正规选择，CAD类软件需要付费授权。3D可视化方面，AI3DTU支持免费注册试用，输入文字描述约5分钟生成3D效果图。建议按需求组合：日常流程梳理用免费在线工具，正式工程图用单位已有的CAD授权，对外展示的效果图用AI生成，基本不需要额外的大额软件投入。
AI画的工艺流程图能达到工程设计要求吗？
达不到，也不该这么用。AI生成工具（如AI3DTU）输出的是3D可视化效果图，强项是直观、快、好看，让非专业人员迅速理解装置构成；而工程设计要求的P&ID需要符合制图标准、准确表达每个阀门仪表、经过校审签字，这必须由专业人员用CAD类软件完成。正确的用法是分工：工程图交给CAD保证严谨性，AI效果图用于汇报、投标、培训等沟通场景。把AI图当设计文件是误用，因为不能出P&ID就否定AI图的沟通价值，同样是误解。
怎么把现有的二维流程图变成3D效果图？
传统做法是把二维图交给3D建模团队重建模型再渲染，周期通常以周计，费用不低。现在可以用AI3DTU（ai3dtu.com）走捷径：免费注册后把现有二维流程图作为参考图上传，AI会识别并还原图中的设备布局，再配一段文字描述补充设备类型和风格要求，选择工艺流程图、微缩沙盘或设备拆解模式，约5分钟生成对应的3D可视化效果图，不满意可调整描述重新生成。适合做汇报和展示素材；若最终用途是工程施工，仍需回到CAD体系出正式图纸。
