厂区鸟瞰图怎么做？实体沙盘、三维外包、AI出图三种做法的成本与周期对照

发布于 2026-08-23｜相关行业：化工

先分清：三件事被同一个词盖住了

「做个沙盘」这句话，在不同人嘴里指三件完全不同的事：

实体沙盘模型——用亚克力、ABS、金属件手工做出来的实物，摆在展厅里，通常带灯光电路，可能还能联动大屏。这是一件工程艺术品。

三维效果图——建模、贴材质、布光、渲染，产出的是图片或动画。厂区鸟瞰图多数指这个。

AI 出图——描述一句话或上传一张图纸，直接生成图片，中间不产生三维模型。

三者的产物不同、周期不同、成本差两三个数量级，能不能改更是天壤之别。选错的代价通常不是多花钱，是时间来不及——投标截止前三天才发现要改布局，实体沙盘和外包渲染都救不了你。

视角先定：为什么鸟瞰图是斜四十五度

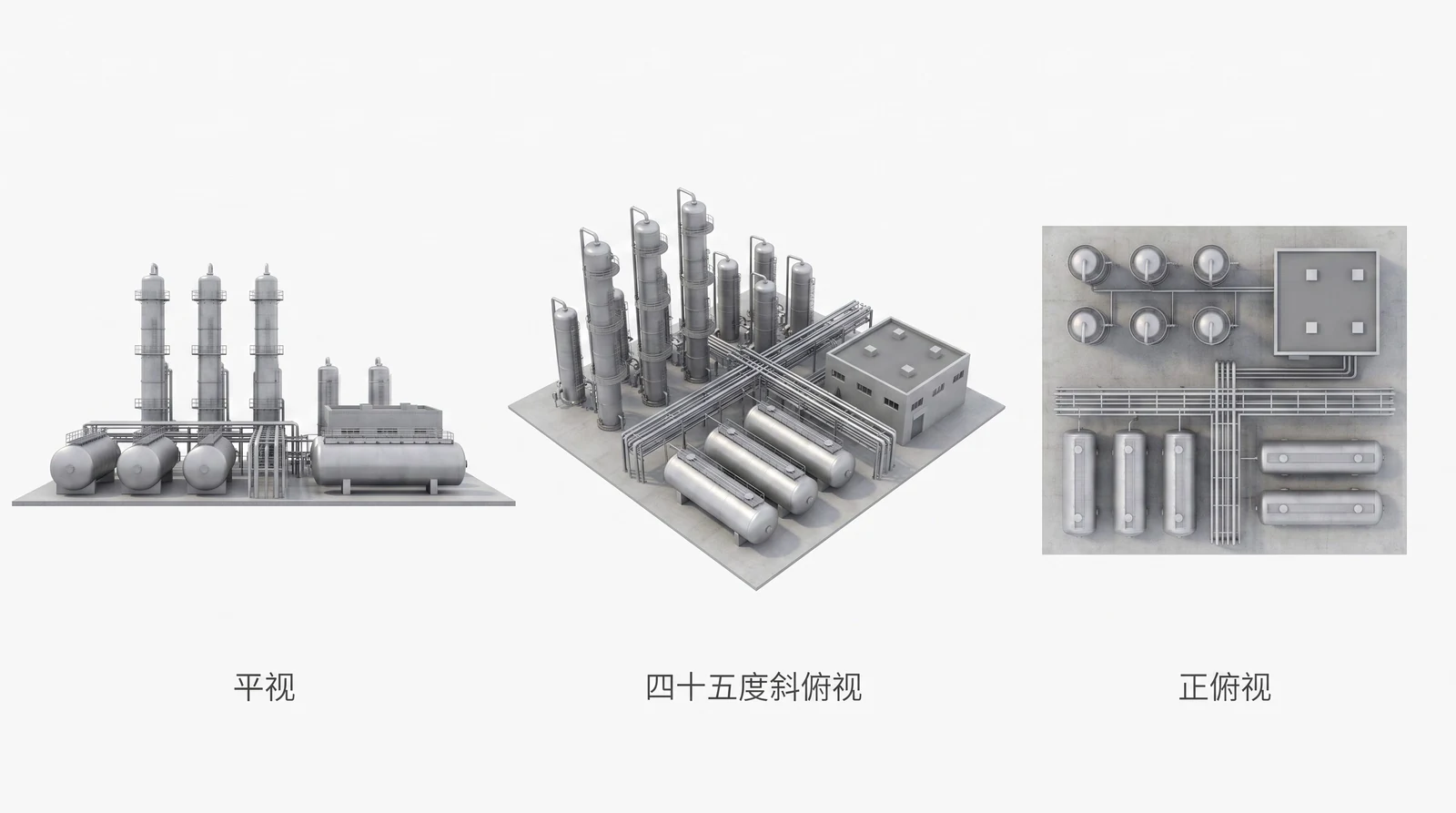

不管用哪种做法，第一件要定的事是视角。同一座厂区，三种视角出来完全是三种东西。

平视接近人站在地面看到的样子，真实，但前排的储罐会把后面的塔器和厂房挡掉大半——它能表现气势，不能表现排布。

正俯视是正上方垂直往下看，等于一张有质感的平面布置图：位置关系一清二楚，但所有设备都拍扁成了圆形和矩形轮廓，高度信息全部丢失，塔器和储罐长得一样。

斜四十五度俯视是两者的折中，也是绝大多数厂区鸟瞰图的选择：既保留了设备的立面高度，又能看清它们在地面上的前后左右关系。工程上常说的「微缩沙盘视角」，指的就是这个——大致 42–45 度、接近等距投影的斜俯视。

再定范围：做多大一张图

视角定完，第二件要定的是范围——同样叫「厂区图」，可以是一个园区，也可以是一个房间。

园区级放多套装置加公用工程和办公，看的是整体格局和相互位置，单台设备必然只剩轮廓。厂区级是一个厂：车间、罐区、冷却塔、道路、大门、绿化，这是最标准的「厂区鸟瞰图」。装置级画一套装置，密度降下来之后，工艺参数就能标到设备旁边。房间级再往下，按功能分区，连洁净等级和房间压差都标得下。

这四级不是精度高低，是信息取舍：范围每放大一级，单个设备能承载的信息就少一级。所以选范围之前先回答一个问题——这张图给谁看。给领导看格局却做到装置级，看的人找不到重点；给操作工讲设备却做园区级，什么都看不清。

做法一：实体沙盘模型

流程大致是：图纸深化 → 放样开料 → 部件加工 → 喷涂上色 → 组装布线 → 灯光调试 → 运输安装。它本质是一件非标定制的手工制品，所以工期以周计，报价也按工作量而不是按张计。

钱主要花在三处：手工加工（设备越多、越精细，工时越长）、电控与灯光（分层亮灯、联动大屏会显著加价）、运输安装（大型沙盘要分块运输现场组装）。行业里建筑类沙盘常按展示面积报价，工业机械类因为非标，多数按制作成本另行核算。

它不可替代的地方是在场感：一群人围着一张实体沙盘讨论，指着某个位置说话，这是屏幕给不了的。企业展厅、常设展示、需要接待参观的场合，实体沙盘仍然是首选。

它的死穴是不能改。结构成型之后，改布局约等于局部返工甚至整块重做。方案还在变的阶段做实体沙盘，是把钱押在一个还没定的方案上。

做法二：传统三维外包渲染

流程是：资料收集 → 建模 → 材质贴图 → 灯光布光 → 试渲 → 改稿轮次 → 终渲加后期。产出的是图片或动画。

真正吃时间的是建模，不是渲染。 厂区级场景要把塔器、罐区、厂房、管廊一件件建出来，这部分工作量随设备数量线性增长；渲染反而可以靠云渲染并行加速。很多人以为「渲染慢」，其实卡在前面。

这里有一条常被忽略的捷径：如果设计院已经用三维配管软件（如 PDMS、AVEVA E3D、PDSOFT 之类）做过设计，厂区的三维模型本来就是现成的，可以导出后直接进渲染环节，省掉整个建模阶段。开工前先问一句「有没有三维设计模型」，可能省掉一大半工期和费用。

它的优势是上限最高：想要什么材质、什么天气、什么光线、什么镜头运动，都能做，而且产出的三维模型可以复用（做动画、做漫游、做数字孪生的底子）。代价是周期以周计，改稿轮次是最不可控的一段。

做法三：AI 出图

流程只有两步：上传现场照片或图纸作参考图（或者干脆只写一句话描述），然后等约 5 分钟出图。不满意就改一句话重出。

它把「建模」整段跳过了——不生成三维模型，直接出图。这既是它快的原因，也是它的边界所在：做不了漫游动画、做不了数字孪生、导不出可用于设计的模型文件。要真三维，只能走建模路线。

它的适用面是「要图，而且要快、要能反复改」的场合：投标前的方案示意、内部汇报、招商材料、新员工培训、公众号和宣传册配图。这些场合的共同点是——图是用来沟通的，不是用来施工的。

同一张图纸，五分钟后的样子

上一节那张平面图纸，选「工业微缩沙盘」模式、补一句流程说明，出来就是下面这张。设备位置、朝向、相互关系都照着原图纸还原，不是套一个通用厂区模板。

这一点对工业场景很关键：通用模板做出来的「好看厂区」，工程人一眼能看出不是自己那套装置——塔器数量对不上、罐区位置不对、管廊走向是编的。带参考图生成，才谈得上「讲我这套装置」。

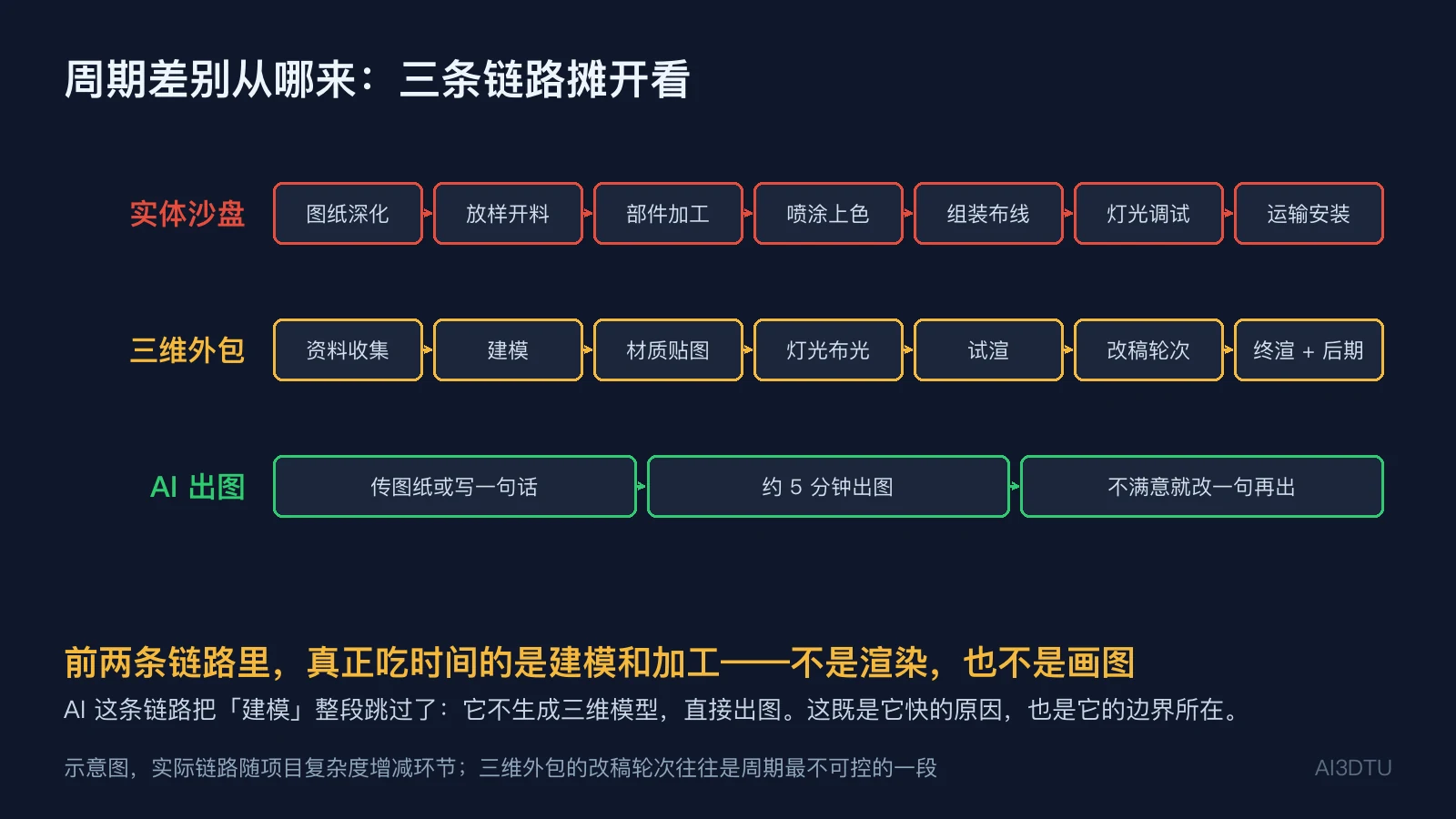

三条链路摊开看，周期差别就清楚了

把三种做法的步骤并排放，能看出周期差在哪：前两条链路里真正吃时间的是加工和建模，都是随规模线性增长的重活；AI 那条链路直接把这一段跳过了。

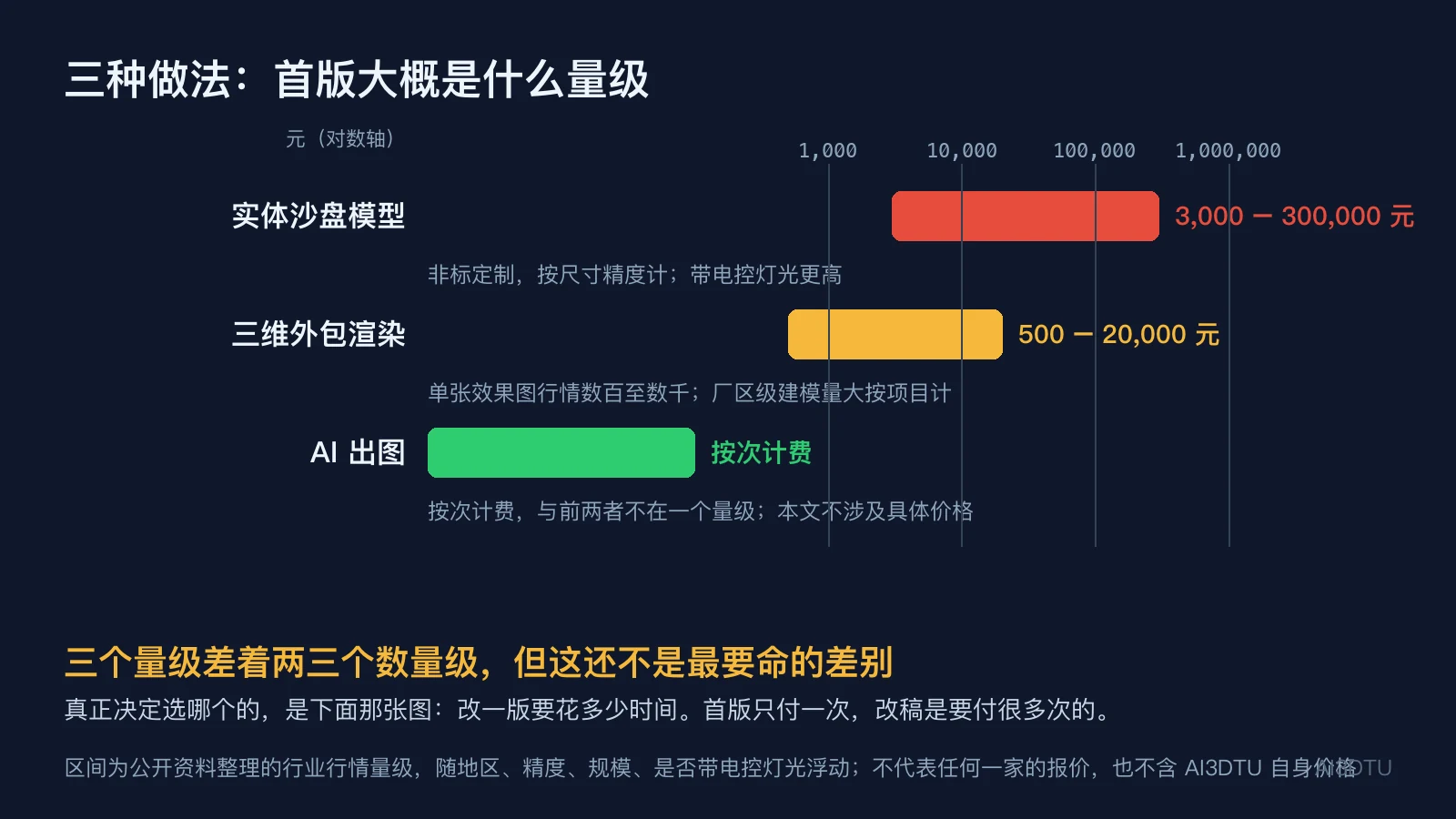

首版大概是什么量级

先说清楚：这类工作本来就没有标准报价，都是非标定制。下面给的是公开资料里能查到的行业行情量级，用来判断方向，不是任何一家的报价。

实体沙盘：多家模型公司公开的口径是建筑类沙盘按展示面积计价，工业机械类因非标另行核算；整体造价从数千元到三十万元以上都有，取决于尺寸、精度、是否带电控灯光。三维效果图：单张效果图的行情在数百到数千元区间，批量做单价更低；厂区鸟瞰属于大场景，建模量大，通常按项目整体计价。

但这张图不是本文的重点。真正决定选哪个的是下一张。

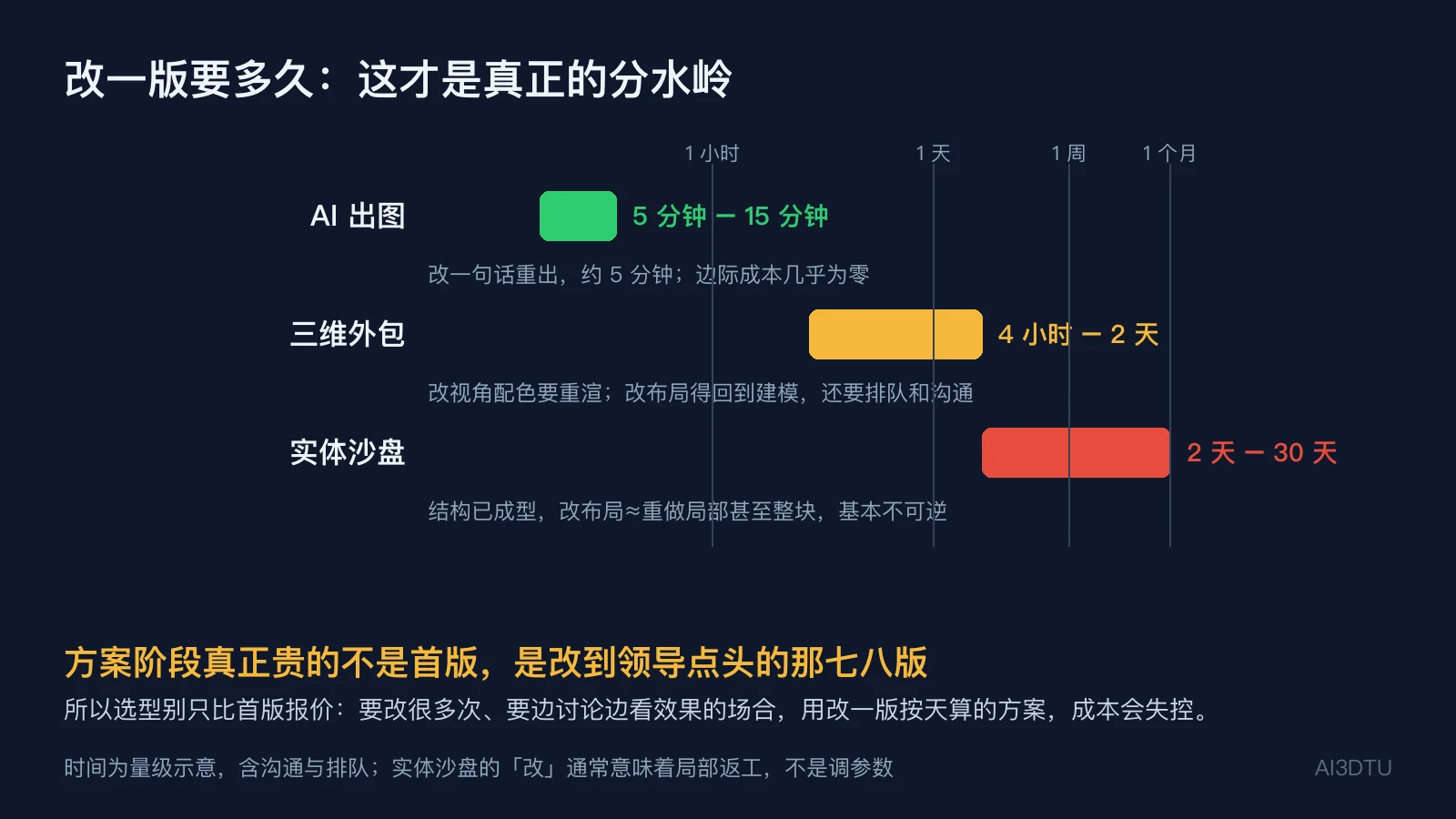

改一版要多久：这才是真正的分水岭

方案阶段真正贵的从来不是首版，是改到领导点头的那七八版。

AI 出图改一句话重出，约 5 分钟，边际成本几乎为零。三维外包改视角、改配色要重新渲染，改布局得回到建模，加上排队和沟通，一轮以小时到天计。实体沙盘的「改」通常意味着局部返工，不是调参数。

所以选型的正确问法不是「首版多少钱」，而是「这个方案还要改几次」。方案已经定死、只做一次交付的，三种都行；方案还在讨论、要边看边改的，用一版按天算的做法，成本会失控。

三种做法对照表

把上面的内容压成一张表。

自己动手：用什么软件画

如果决定自己做，工具链大致是「建模 + 渲染」两段，常见组合有这么几套。

SketchUp + Lumion / Enscape / D5：方案阶段最常见的组合。SketchUp 建模快、上手容易，Lumion 这类实时渲染器所见即所得，改视角改材质立刻能看到。适合方案沟通，精度上限一般。

3ds Max + V-Ray / Corona：效果图公司的主力，流水线作业，精度上限最高，也最吃经验和机器。要做高端宣传画面走这条。

Blender：免费全能，建模渲染一体，学习曲线陡一些，个人和小团队用得多。

三维配管设计软件（PDMS、AVEVA E3D、PDSOFT 等）：工程院做工厂三维设计用的，本身不是为出效果图设计的，但它里面的模型是按真实设计做的，导出来给渲染软件用，比重新建模准得多也快得多。

对不打算学软件的人，还有第四条路：直接用 AI 出图，把这一整段跳过。

厂区鸟瞰图常见的几种翻车

不管用哪种做法，下面这几条是工程人一眼能看出来的破绽。

• 视角选错——用平视表现全厂，前排把后排全挡住；或者用正俯视，塔器和储罐拍扁成一样的圆圈。
• 比例失真——塔器画得太矮、罐区堆得太密。工业厂区的空旷感是真实存在的，设备之间要有检修通道和防火间距，挤在一起立刻就假。
• 设备张冠李戴——把冷却塔画成筒仓、把空冷器画成厂房屋顶。这是通用模板最常见的破绽。
• 管廊缺失——设备之间没有管子连接，一堆东西孤零零站在地上。厂区里真正把一切串起来的就是管廊。
• 朝向与总平面不符——图上的东西南北和实际总平面对不上，熟悉现场的人第一眼就发现。
• 文字堆太多——把整张鸟瞰图做成了图例板。位号和说明该配在旁边的表格里，不是压在图上。

不只是化工：换个行业照用

这套表达方式跟行业没有绑定关系。冶金看的是冶炼炉与余热锅炉、脱水塔的立体关系；新能源要把光伏阵列、储能、氢基工厂和算力中心排在同一张图上；食品农业的育秧中心讲的是播种流水线、催芽室和智能控制；公用工程的制冷机房则常用正俯视，管路按介质配色，右侧再配一张设备编号表。

只要东西是按空间排布的、需要讲清谁挨着谁，就能用沙盘表达。 化工只是用得最多的那个行业。换行业之后，决策顺序完全一样——先定颗粒度，再定视角，最后才是画什么。

按场景选，别按价格选

最后给一个直接可用的判断顺序。

要在展厅里常年摆着、要有人围着讨论 → 实体沙盘，且必须等方案定稿之后再做。要做宣传片、要漫游动画、要后续复用模型做数字孪生 → 三维外包，并且开工前先确认设计院有没有现成的三维配管模型。要快、要改很多次、要批量配图 → AI 出图。

还有一种常见的组合打法：方案讨论阶段用 AI 出图快速迭代，方案定稿后再把最终版交给外包做高精度渲染或做实体沙盘。这样把「改很多次」的成本压在最便宜的环节，把钱花在最后一版上。
