治滑坡先把水排掉，治软土先把水挤出来：插一排塑料带子，二十七年的下沉三个多月沉完

发布于 2027-02-13｜相关行业：岩土地质

一套滑坡治理和软基处理的图纸上有什么

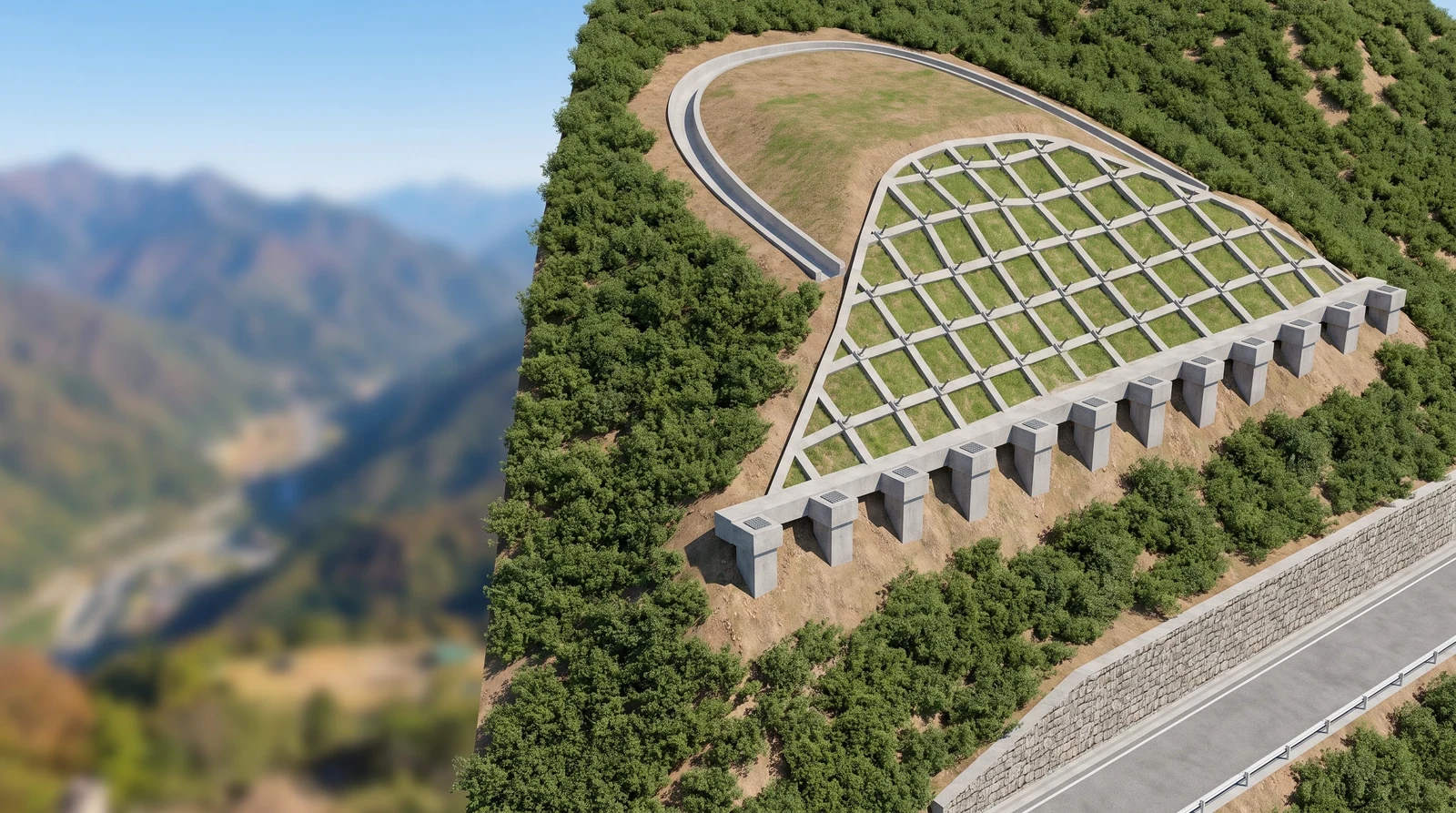

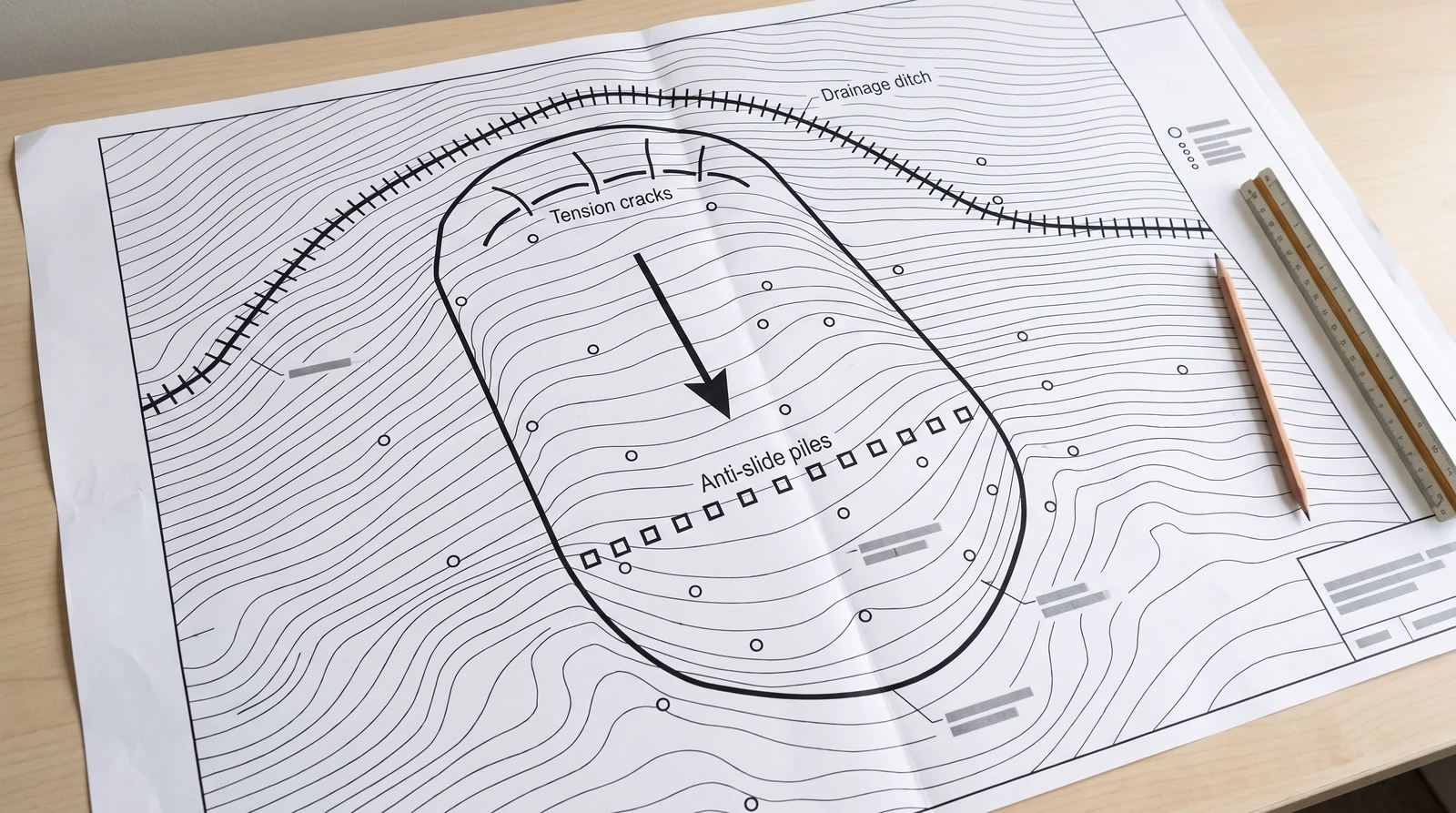

滑坡治理的设计图通常是三样。工程地质平面图：等高线上用一圈粗线圈出滑坡范围，后缘一串短弧线是拉裂缝，箭头标着主滑方向，钻孔和探井散布其间。主滑方向的工程地质剖面图：把山沿着滑动方向切开，地层、滑动面（一条折线）、地下水位、钻孔都画在上面——所有计算都在这张图上做。治理工程布置图：截水沟沿滑坡后缘外侧绕一圈，抗滑桩在坡的中下部排成一排，锚索框架梁贴在坡面上，前缘是挡墙或反压体。

软基处理的图纸是另一副样子：平面上一片按正三角形或正方形排得密密麻麻的小点，那是排水板或搅拌桩的桩位；剖面上从上到下是填土、砂垫层、一排竖直细线插进灰色的软土层、下面是硬土；再配一张监测布置图，沉降板、孔压计、测斜管各在哪。

这一期两件事各占一半：前半讲山——滑坡为什么会滑、三种措施各干什么、抗滑桩和锚索为什么长那样；后半讲软土——十种处理方法按什么分、排水板到底能快多少、真空和堆载为什么不一样、搅拌桩的力是谁扛的。岩土这条线上一次讲的是挖坑（第 21 期《深基坑支护》），这一次讲山和软土。两件事的共同点是水：一个要把水排走，一个要把水挤出来。

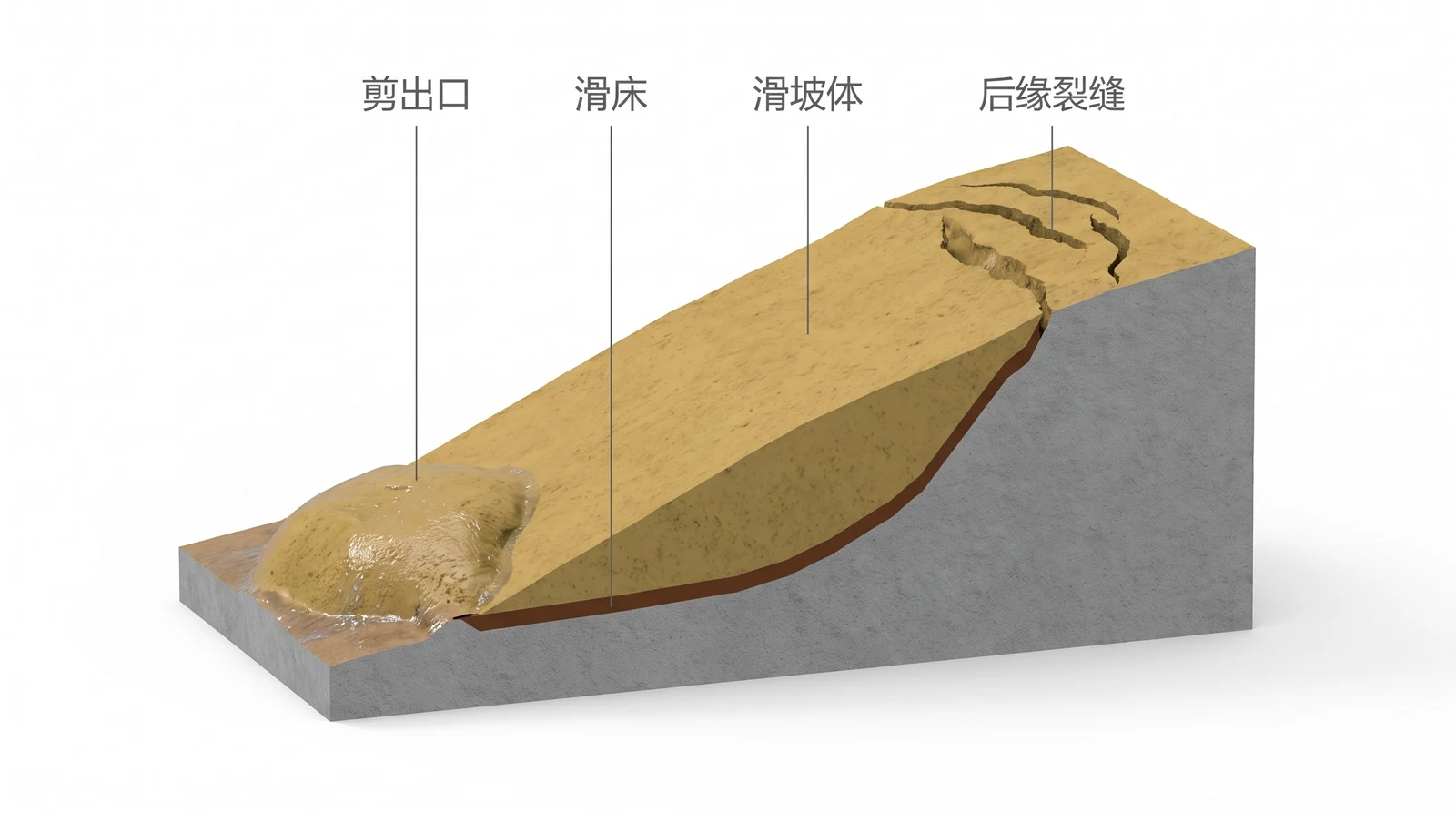

滑坡长什么样：后缘裂缝、滑坡体、滑动面、滑床

把一个滑坡沿主滑方向切开：最上面是后缘，地面上一道道弧形的拉张裂缝，裂缝下方常有一道陡坎；中间是滑坡体——已经和山体脱开、正在往下挪的那一大块土石；它底下贯穿全坡的那个面是滑动面，实际上是几十厘米到几米厚、被剪碎泡软的一层滑带；滑动面以下不动的山体叫滑床；坡脚处滑动面露出地面的地方是剪出口，那里常常鼓起、渗水。

看懂这张剖面，就懂了所有治理措施该放在哪：截水沟在后缘裂缝以外，削方削的是后缘那段往下推的土，反压压的是前缘那段往回顶的土，抗滑桩和锚索都要穿过滑动面、把根扎进滑床。哪一样位置放错，都等于没做。

滑动面多数不是一段圆弧，而是顺着软弱夹层、土岩交界面走的一条折线：后缘陡、中段缓、前缘几乎是平的甚至反翘。所以滑坡计算用的不是教科书上的圆弧法，而是把滑坡体沿折点切成几块、一块一块往下推的传递系数法。

一面坡会不会滑，是一块一块推出来的

传递系数法的做法：从后缘第一块开始，算它沿自己那段滑面往下的下滑力 T = W·sinα，和滑面能给的抗滑力 R = (W·cosα − U)·tanφ + c·L，U 是滑面上的水压力；两者之差就是这一块推给下一块的剩余下滑力，乘上一个随折角变化的传递系数，加到下一块身上，一路推到前缘。能让前缘恰好推出零的那个系数，就是这面坡的安全系数。

本期后面的滑坡数字都来自同一面示意坡：四块，滑面从后缘 35° 缓到前缘 −2°，滑带土 c = 12 kPa、φ = 15°（饱水黏性滑带的典型量级），滑体重度统一取 20 kN/m³。算出来平时安全系数 1.10——站得住，但余量很薄，这正是要治理的滑坡的常态。

和第 25 期那个「无限长边坡」比，这里多了两件事：滑面是折的，上面那块的推力要拐过折角传下去；水只以滑面上的水压力出现，水位多高，U 就多大。参数是示意量级，真实工程按勘察报告取值、按规范验算多种工况。

为什么先排水：水位涨 3 米，安全系数从 1.10 掉到 0.92

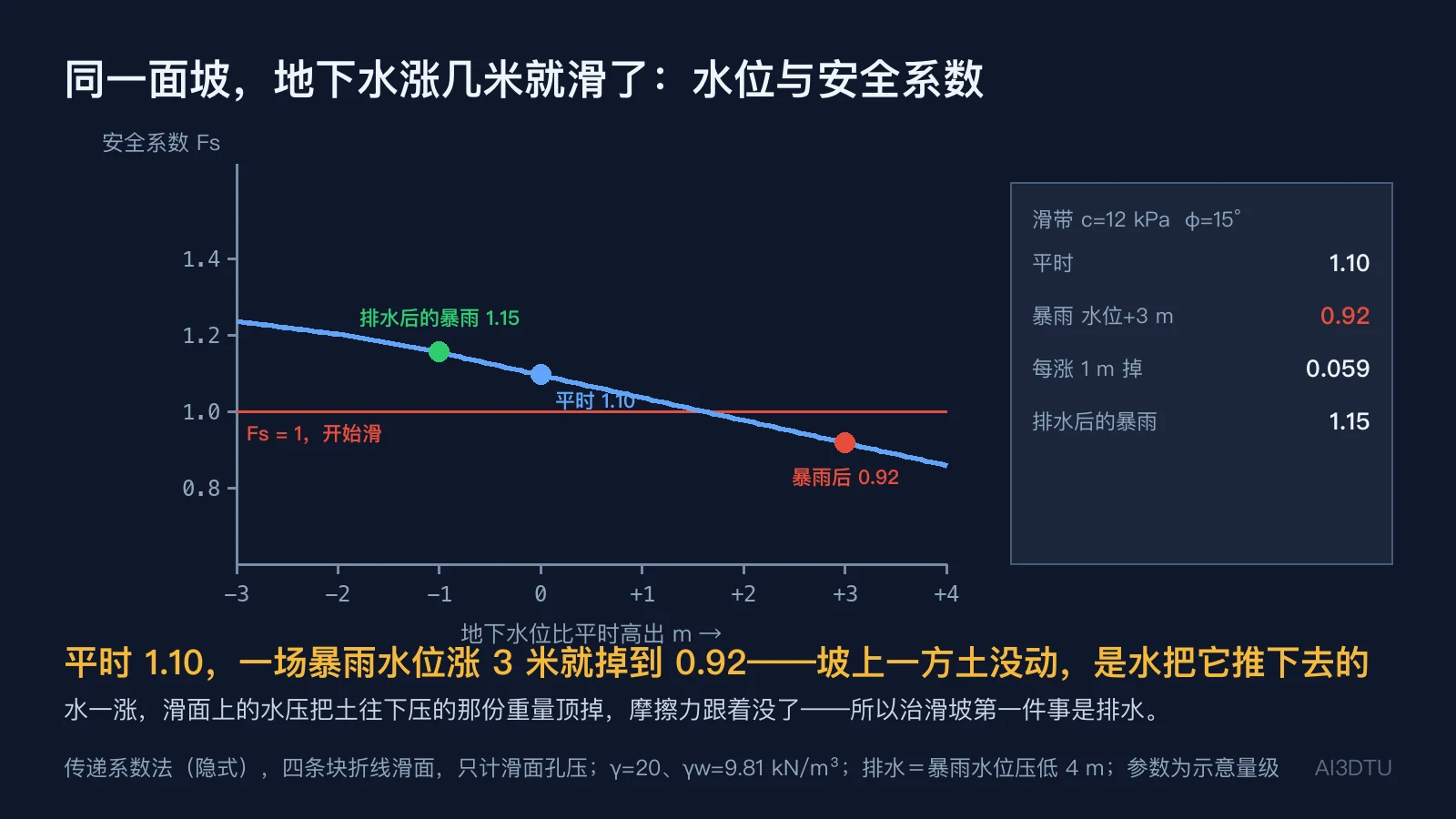

同一面坡，一方土没动，只让地下水位整体涨 3 米（持续暴雨之后的常见量级），安全系数从 1.10 掉到 0.92——小于 1，滑。水位每涨 1 米，安全系数掉约 0.06。

道理全在抗滑力那一项 (W·cosα − U)·tanφ：土靠自重压在滑面上才有摩擦力，水压力 U 从下面把这份重量顶掉一截，摩擦力跟着没了，而下滑力 W·sinα 一点没少。所以滑坡多发生在雨季、暴雨后几天——不是土变重了，是水把它托起来了。

反过来，排水工程把暴雨时的水位压低 4 米（压到比平时还低 1 米），同样的暴雨下安全系数是 1.15。这就是「滑坡治理为什么先排水」的答案：水是绝大多数滑坡的起因，排水一方土不动，直接拿走起因；它便宜、见效快，还让后面打桩、削方的工作面干燥安全。第 25 期算过这件事的极简版：一个砂坡泡透了水，安全系数打对折。

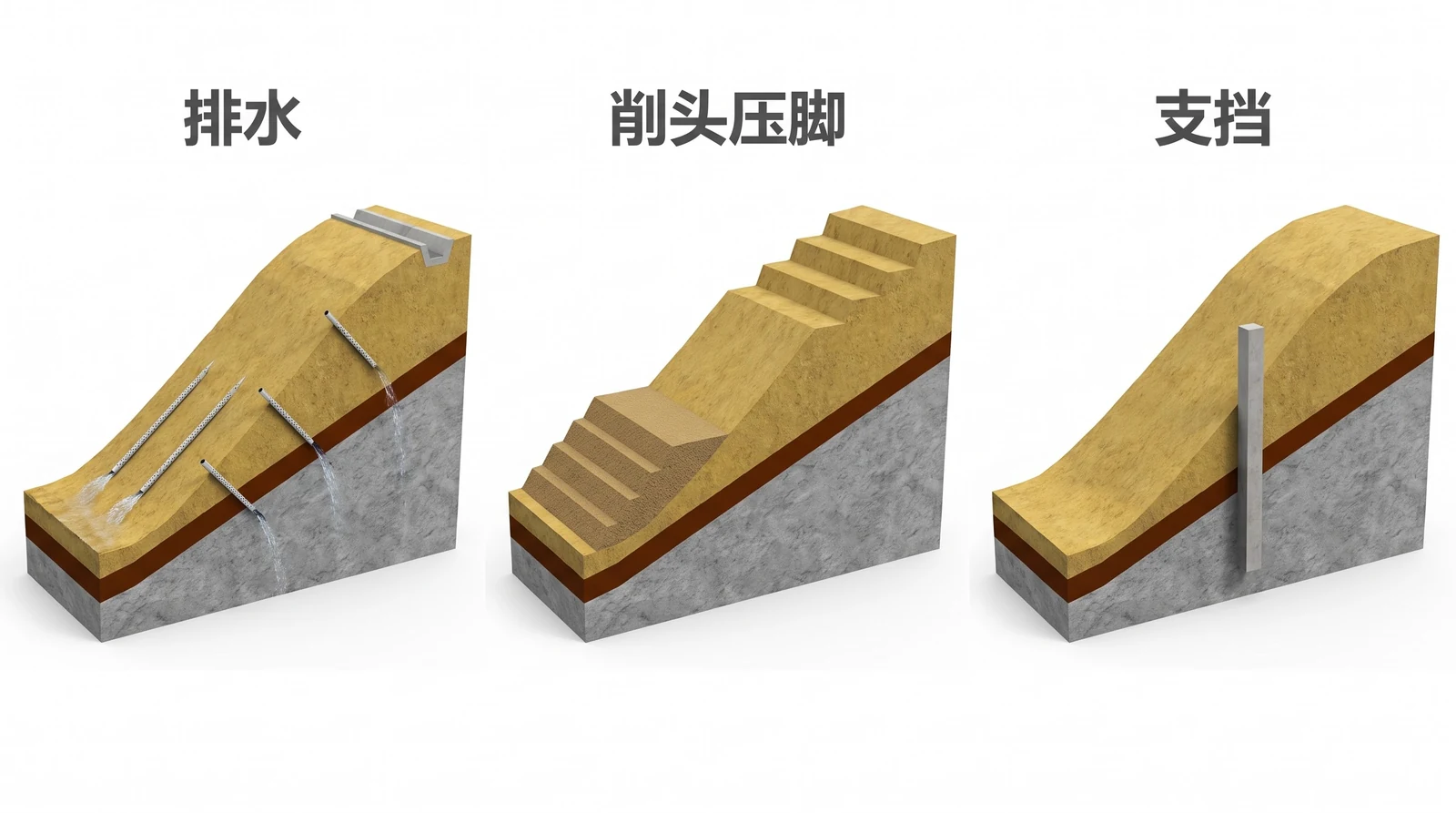

滑坡治理的常见三种措施：排水、削头压脚、支挡

「滑坡治理措施有哪些」「常见三种措施」问的基本都是这三类，而且有先后：

• 排水——把水挡在滑坡外面、把滑坡体里的水疏出来。地表是截水沟、排水沟，地下是仰斜排水孔、盲沟、排水隧洞。它针对的是起因
• 削头压脚（削方减载＋坡脚反压）——把后缘往下推的那段土削掉，堆到前缘往回顶的地方去。它改的是力的分布，不靠任何结构
• 支挡——抗滑桩、锚索抗滑桩、锚索框架梁、抗滑挡土墙，用结构把剩下的那份推力扛住。它最贵，所以放在最后，只扛前两样削不掉的那部分

排水怎么排：坡外截、坡面引、坡里疏

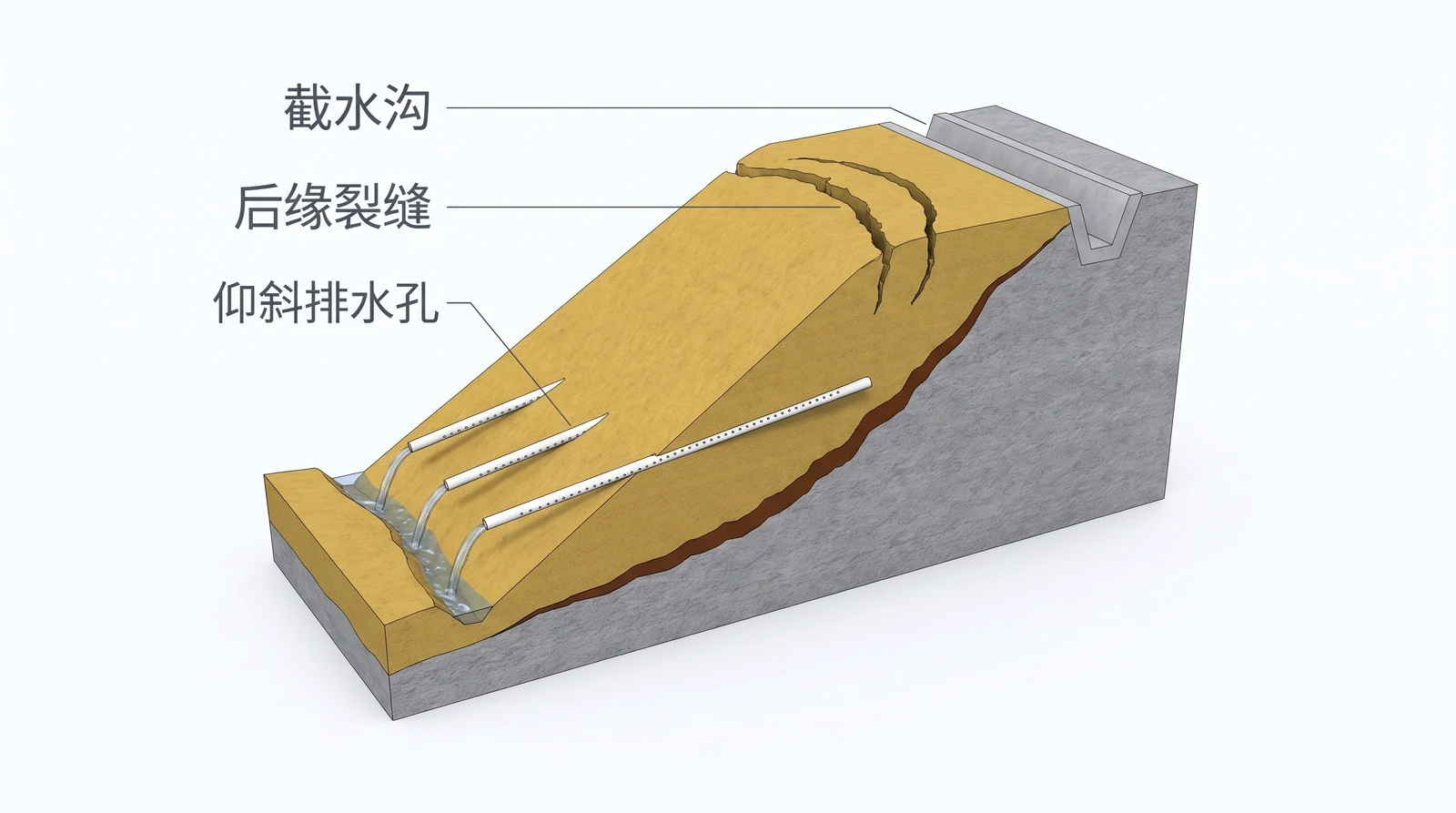

坡外截：截水沟修在滑坡后缘裂缝以外、离裂缝有一段距离的稳定地面上，把山上流下来的水在进入滑坡之前截走。修在裂缝以内是两重错：沟本身会跟着滑坡体一起被拉断，断口正好把水灌进裂缝。

坡面引：滑坡体表面的排水沟顺坡而下、把落在坡面上的雨水尽快引出去；后缘的拉裂缝要先填塞夯实、再用黏土或混凝土封面，不让雨水顺着裂缝直接灌到滑动面上。

坡里疏：已经进了滑坡体的地下水，靠仰斜排水孔放出来——从坡面往坡里钻，孔口低、孔底略高，让水自己往外淌，孔里插带孔的排水管；水多、滑坡大的做盲沟或排水隧洞。排水孔会淤堵，要定期疏通——这也是为什么设计上往往不敢把排水的作用全算进去，还要留支挡。

三种措施各加多少：先排水，抗滑桩少扛七成推力

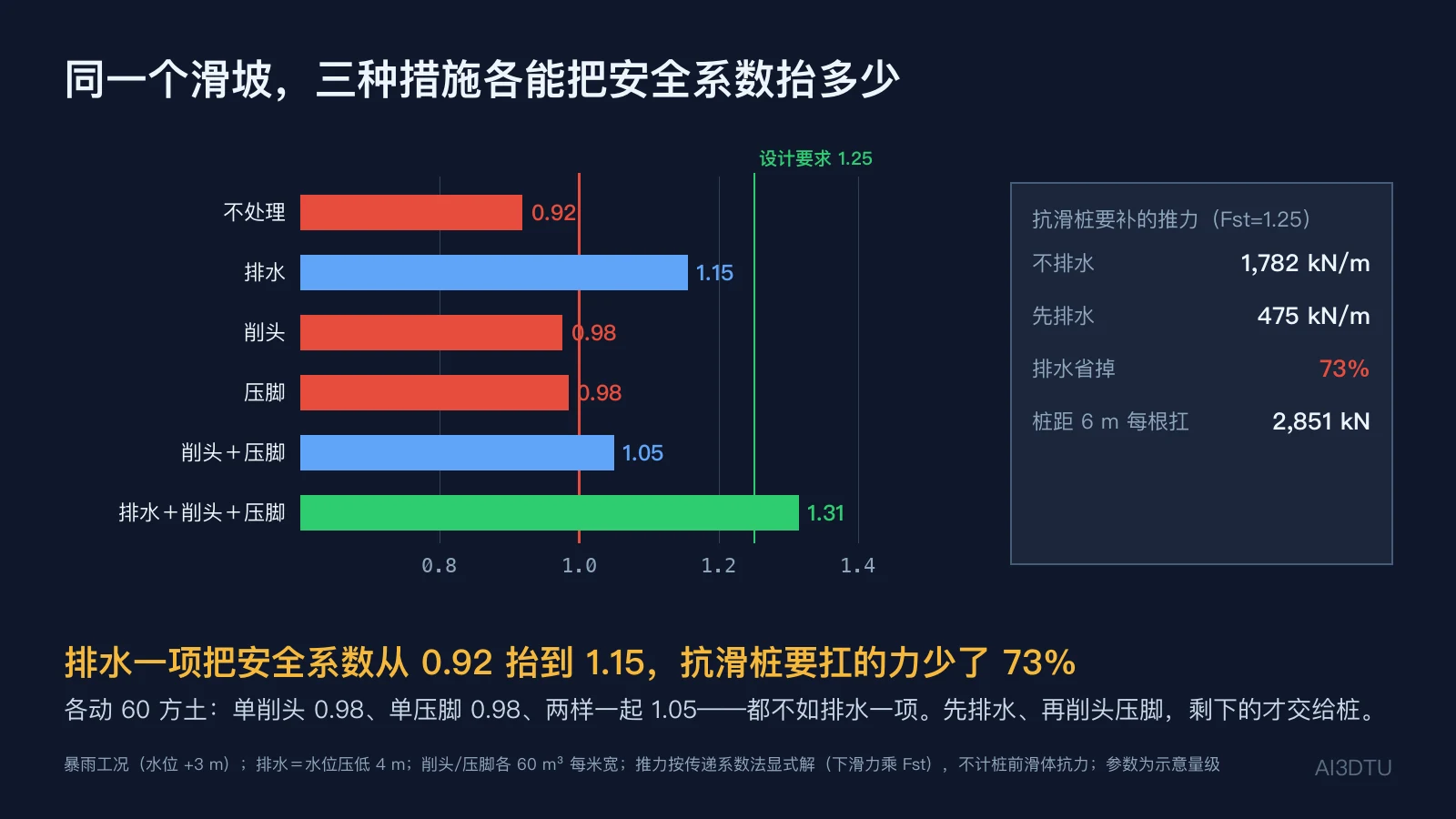

还是那面示意坡，放在暴雨工况（水位 +3 米，安全系数 0.92）下，每种措施单独做、再组合做，看安全系数各到多少：排水（水位压低 4 米）到 1.15；后缘削掉 60 方土（每米宽）到 0.98；前缘堆上 60 方土也是 0.98；削头压脚一起做 1.05；三样全上 1.31。

再换一个问法：要让这面坡在暴雨下达到设计安全系数 1.25（示意取值，按滑坡等级和工况查规范），还差多少推力要靠抗滑桩补？不排水是 1782 kN/m；先排水只剩 475 kN/m，少了 73%。桩距 6 米时，每根桩从要扛 1.07 万 kN 降到 2851 kN——桩截面、配筋、埋深都跟着降一档。

这笔账就是「先排水」在工程上的意思：它不是一个可有可无的附加项，是决定后面支挡要多大的那个数。削头压脚的道理也在这里：后缘的土是往下推的，削掉它直接减下滑力；前缘的土是往回顶的，堆上去直接加抗滑力。反过来就是事故——修路建房在坡脚切一刀，切掉的恰恰是往回顶的那块，这是很多滑坡的直接诱因。

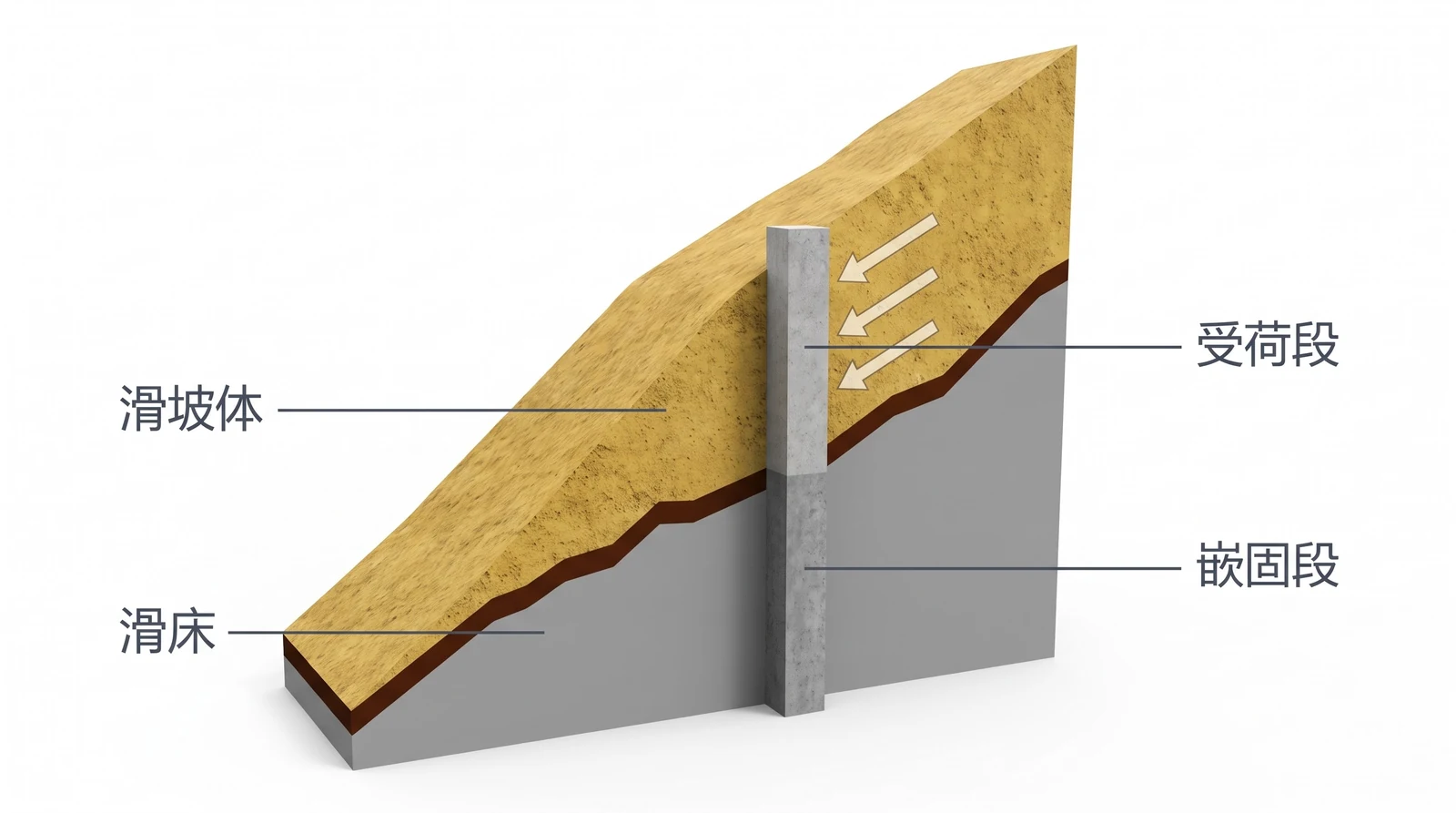

抗滑桩：嵌固段必须扎在滑动面以下的稳定地层里

抗滑桩是一根竖着埋进山里的粗大钢筋混凝土桩，一般打在滑坡的中下部、滑体较薄而滑面变缓的地方。滑动面把它分成两段：滑动面以上是受荷段，滑坡体推着它；滑动面以下是嵌固段（也叫锚固段），扎在不动的滑床里，靠滑床的抗力把它撑住——整根桩就是一根一头埋死的悬臂梁。

所以桩底必须穿过滑动面、嵌进下面的稳定地层一大截。常见的量级是嵌固段占桩长的三分之一到二分之一，岩层完整坚硬时可以短一些，具体按滑床的承载力验算。桩底停在滑动面以上，桩就只是跟着滑坡体一起走的一根柱子。这和第 21 期基坑里「嵌固深度指坑底以下那截」是同一个思路，只是参照线从坑底换成了滑动面。

抗滑桩多是人工挖孔成桩：一节一节往下挖、每挖一节浇一圈混凝土护壁，挖到设计深度下钢筋笼、浇筑。山区大型机械上不去，而人工挖孔做矩形截面最方便——这和下面要讲的「为什么是矩形」正好对上。

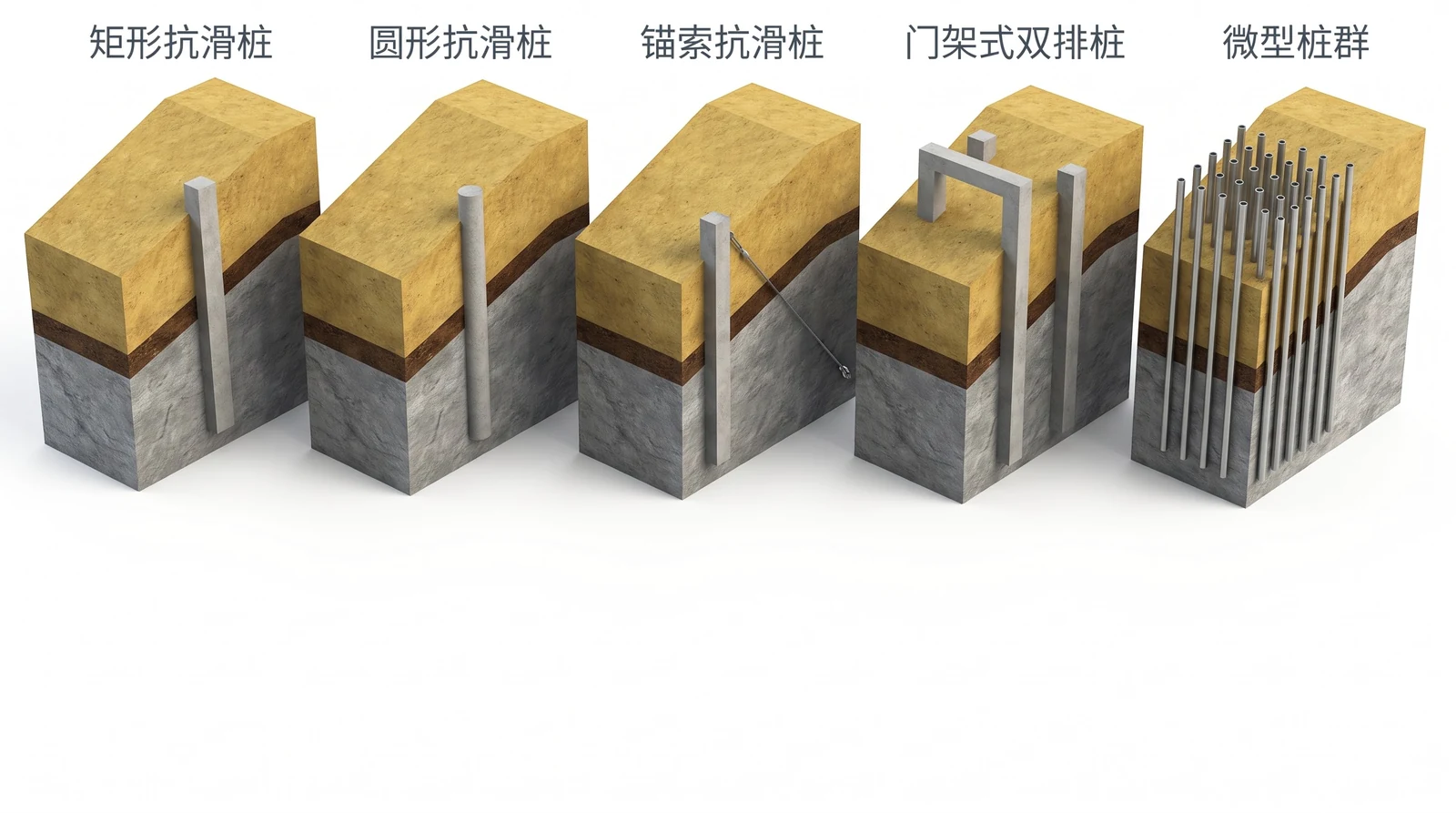

抗滑桩有几种类型：五种形式各管什么

按受力方式和截面形状，常见五种：

• 普通矩形抗滑桩——单排、悬臂、矩形截面，长边顺着滑动方向。数量最多的一种，推力中等的滑坡都用它
• 圆形抗滑桩——机械钻孔成桩，截面是圆的。能上钻机的地方施工快，但同样的混凝土抗弯不如矩形（下一节算）
• 锚索抗滑桩——桩的上部再打一两根预应力锚索拉进后面的稳定岩体。桩顶被拉住，从一头埋死的悬臂变成两头有支点的梁，弯矩大减，桩可以做小、做短
• 门架式双排桩——前后两排桩，桩顶用横梁连成门架（剖面像个「h」或「П」）。推力大、单排扛不住又打不了锚索时用
• 微型桩群——一片小直径钢管注浆桩，密排成群。小型滑坡、应急抢险、大设备上不去的地方用

抗滑桩为什么多是矩形，而且长边朝着山下

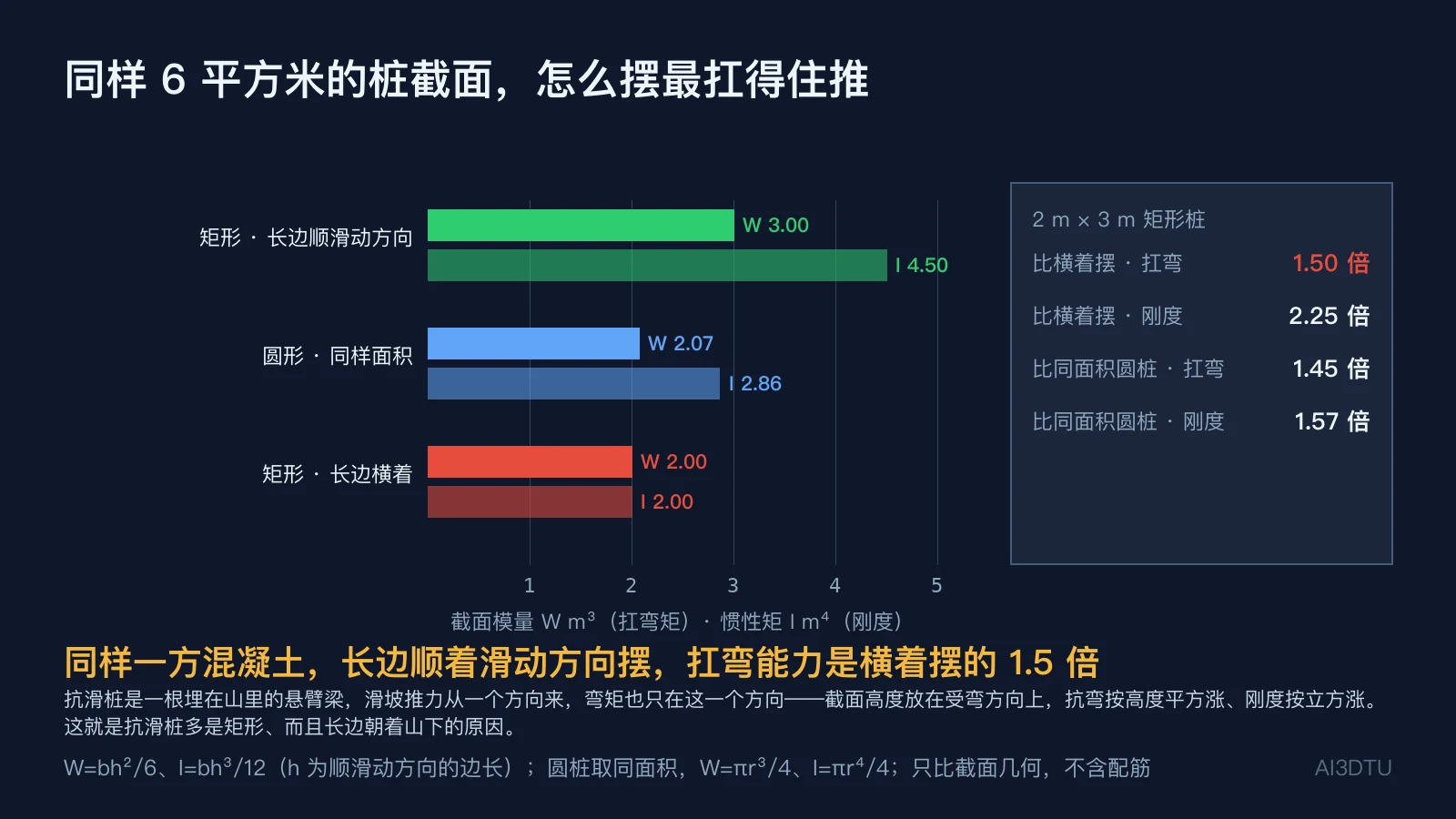

「抗滑桩形状」这个问题的答案来自一个截面几何：同样 6 平方米的混凝土，做成 2 米 × 3 米的矩形、3 米那条边顺着滑动方向，截面模量 W = bh²/6 = 3.00 m³、惯性矩 I = bh³/12 = 4.50 m⁴；同一块矩形横过来摆，W 只有 2.00、I 只有 2.00；做成同面积的圆，W = 2.07、I = 2.86。

所以长边顺着滑动方向摆，扛弯能力是横着摆的 1.5 倍、刚度是 2.25 倍；扛弯是同面积圆桩的 1.45 倍、刚度是 1.57 倍。原因很简单：滑坡推力只从一个方向来，弯矩也只在这一个方向，截面高度放在受弯方向上，抗弯按高度的平方涨、刚度按立方涨。

圆桩的好处在于哪个方向都一样——推力方向拿不准、或者要兼顾两个方向时才占优。滑坡的主滑方向在勘察时就定了，所以抗滑桩多是矩形，而且图上矩形的长边一定朝着山下。

锚索框架梁：锚固段必须在滑动面外面

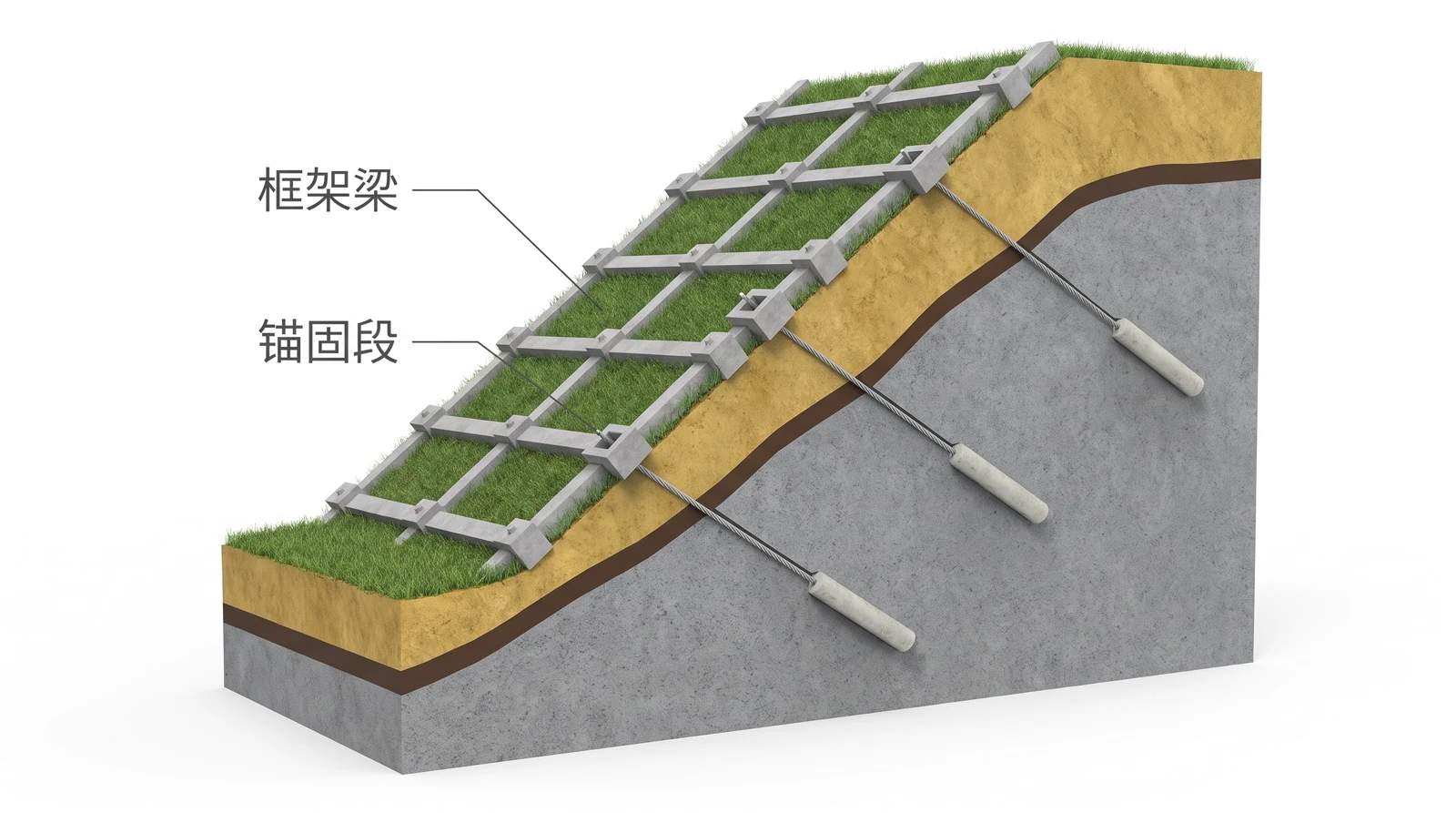

锚索框架梁是贴在坡面上的一张钢筋混凝土方格网，每个交点打一根预应力锚索斜着穿进坡里。框架梁把锚索的拉力分摊到整片坡面上，锚索把滑坡体拉向后面不动的岩体——一面「拉」、一面「摊」。

每根锚索分两段：靠坡面的自由段是一根光滑的杆，只传力；远端加粗的锚固段是水泥浆把钢绞线和岩土粘成一体的那一截，抗拔力全靠它。锚固段必须穿过滑动面、落在滑动面以外的稳定岩土体里——锚在会滑的那块土上，土一动锚索跟着走，等于没锚。这和第 21 期基坑锚索是同一条红线，滑坡剖面上最容易画错的也是这一处：锚固段画短了、停在滑坡体里。

框架梁格子里通常植草或喷播，所以它常被当成护坡。区别在锚索：第 25 期的锚杆框架梁用于较陡的路堑坡面，锚杆短、主要加固表层；滑坡上的锚索框架梁锚索长、带预应力、要穿过滑动面，承担的是滑坡推力。

软土上盖东西，三个麻烦：沉得多、沉得慢、扛不住

软土说的是淤泥、淤泥质土这类含水量很高、孔隙比大于 1 的细颗粒土，沿海、河湖边、老鱼塘底下最多。在它上面修路、建厂、填港区，会遇到三个麻烦。

沉得多：土里一大半体积是水，压上去水被挤走，土就缩下去，一压就是几十厘米。沉得慢：颗粒细、渗透性差，水要挤出来很难，沉降要拖几年到几十年。扛不住：强度低，压得太快、太重，软土会从两侧被挤出去，地基整体破坏。

软基处理的十来种方法，都是在对付这三件事：要么把软土换掉，要么把水提前挤出来，要么用桩把力绕过软土传下去。怎么选，看软土多厚、是什么土、工期给多久、沉降要求多严。

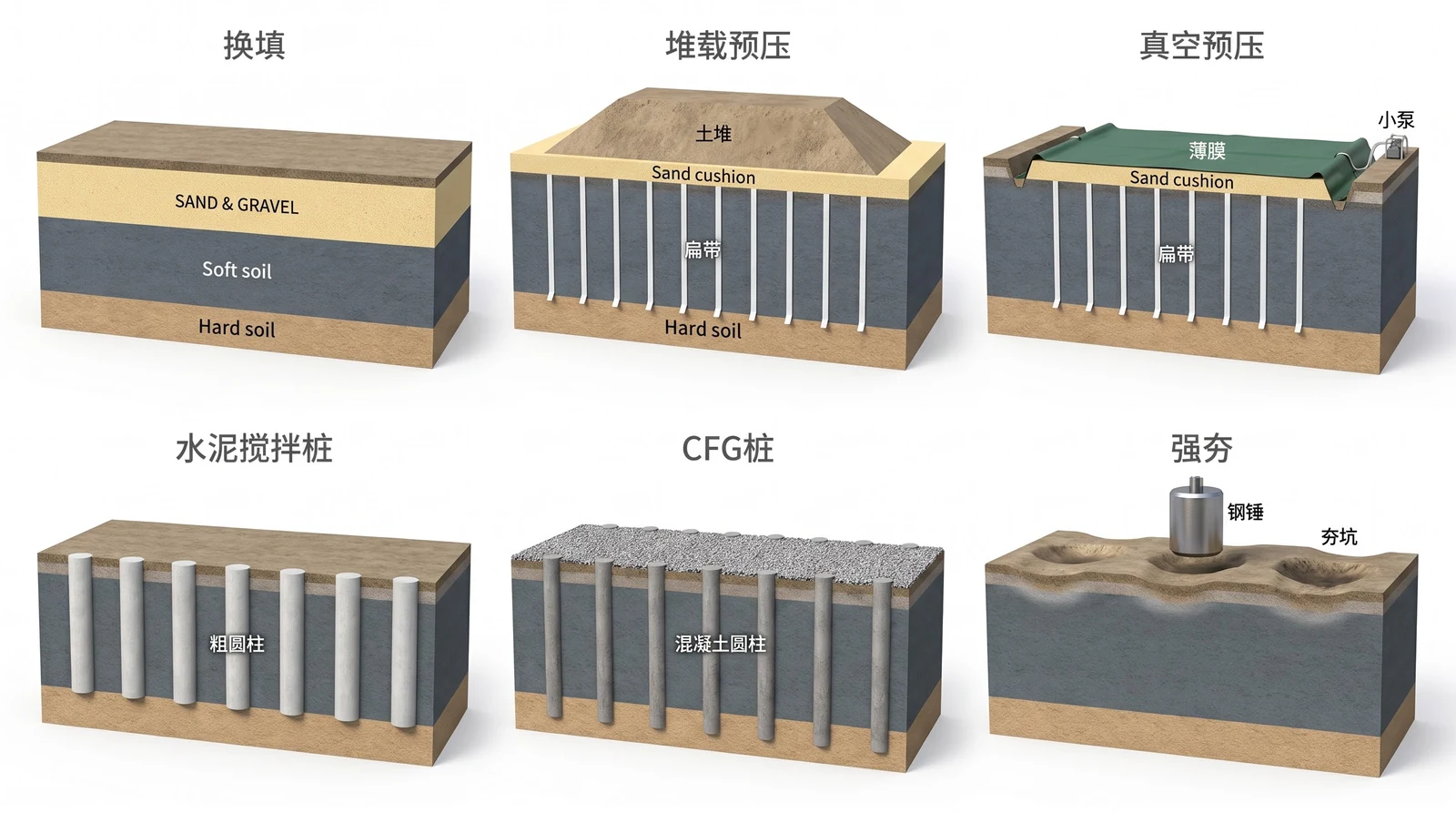

软基处理 10 种方法，按「对软土做了什么」分四类

「软基处理 10 种方法」各家列的不完全一样，常见的是下面这十种。一个个背没用，按它们对软土做了什么分成四类，每一类「为什么是它」就清楚了：

沉多少：20 米软土压 80 千帕，沉 62 厘米

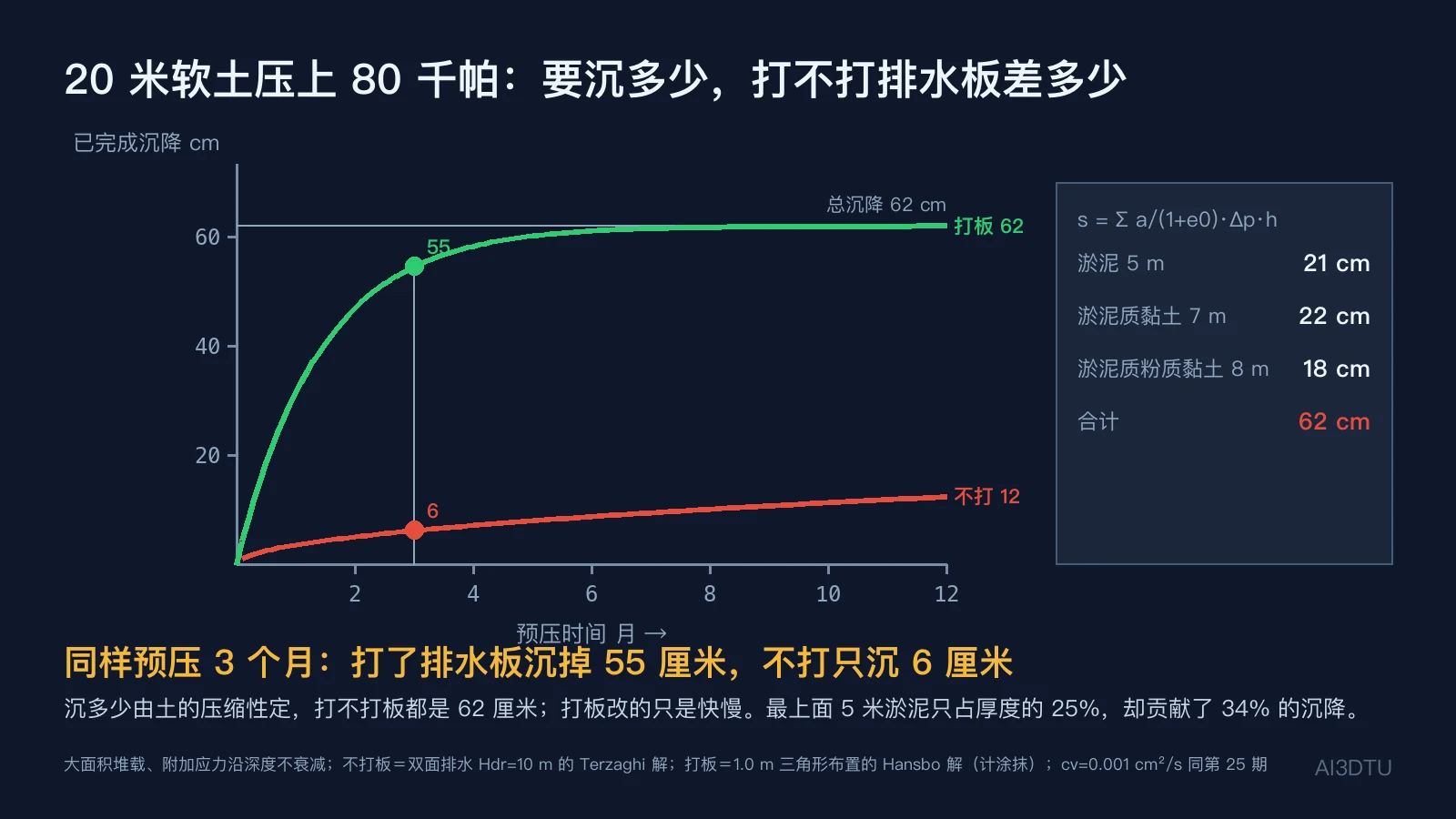

取一片沿海常见的软土：上面 5 米淤泥、中间 7 米淤泥质黏土、下面 8 米淤泥质粉质黏土，共 20 米；上面堆 80 千帕的预压荷载（约 4 米填土）。分层总和法 s = Σ a/(1+e0)·Δp·h，三层分别沉 21、22、18 厘米，合计 62 厘米。

注意最上面那 5 米淤泥：只占厚度的 25%，却贡献了 34% 的沉降——越软的层压缩系数越大、孔隙比越大。这也是为什么表层软土薄的时候干脆挖掉换填：换掉 5 米，三分之一的沉降就没了。

中间那层淤泥质黏土的压缩模量是 2.5 兆帕，和第 25 期「6 米路堤压 8 米软土沉 38 厘米」用的是同一种土、同一个固结系数，两期的数可以直接对照。

62 厘米本身不可怕，可怕的是它什么时候沉。20 米软土上下两面排水、排水距离 10 米，按第 25 期同样的一维固结算：沉一半要 6.2 年，沉九成要 26.9 年。同样预压 3 个月，不打排水板只沉了 6 厘米。

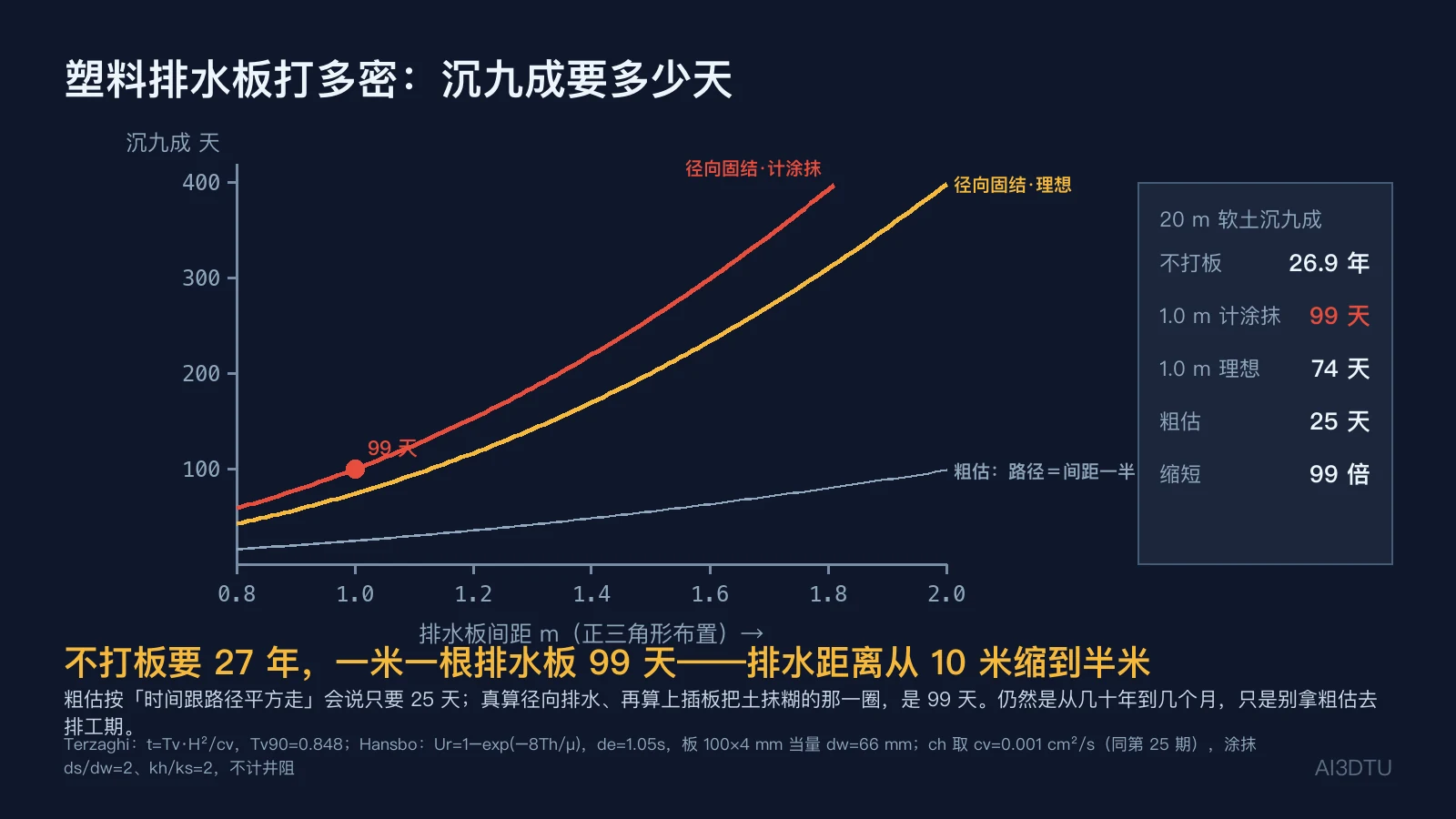

塑料排水板：二十七年缩到九十九天

塑料排水板是一条宽 10 厘米、厚 4 毫米的塑料芯带，外面包一层滤布，用插板机套在钢套管里压进软土、拔出套管后留在土里。它做的只有一件事：缩短水走的路。不打板时，20 米软土中间的水要竖着走 10 米才出得来；按 1 米间距正三角形插板，水只要横着走到最近的一根板，几十厘米。

粗估会说：固结时间跟排水路径的平方成反比，路径从 10 米缩到 0.5 米，时间缩 400 倍，26.9 年变 25 天。这个数偏乐观——水是从四周径向流进一根细板，不是在两块平板之间竖着走；插板时套管还会把板周围一圈土抹糊，透水性变差。按径向固结理论（Hansbo 解）真算，理想情况 74 天，计入这圈涂抹区是 99 天，约为不打板的百分之一。

所以排水板仍然是把「几十年」变成「几个月」的那一步，只是工期要按 99 天排，不能按 25 天排。间距是最敏感的参数：0.8 米时 58 天，1.5 米时 257 天——间距放宽不到一倍，时间涨到四倍多。

施工最简单就三步：铺砂垫层（排出来的水要有地方走）→ 插排水板（板头露出砂垫层一截）→ 加载预压（堆土或抽真空），之后靠沉降和孔压监测判断什么时候卸载。

堆载预压为什么要分级：软土一次只扛 77 千帕

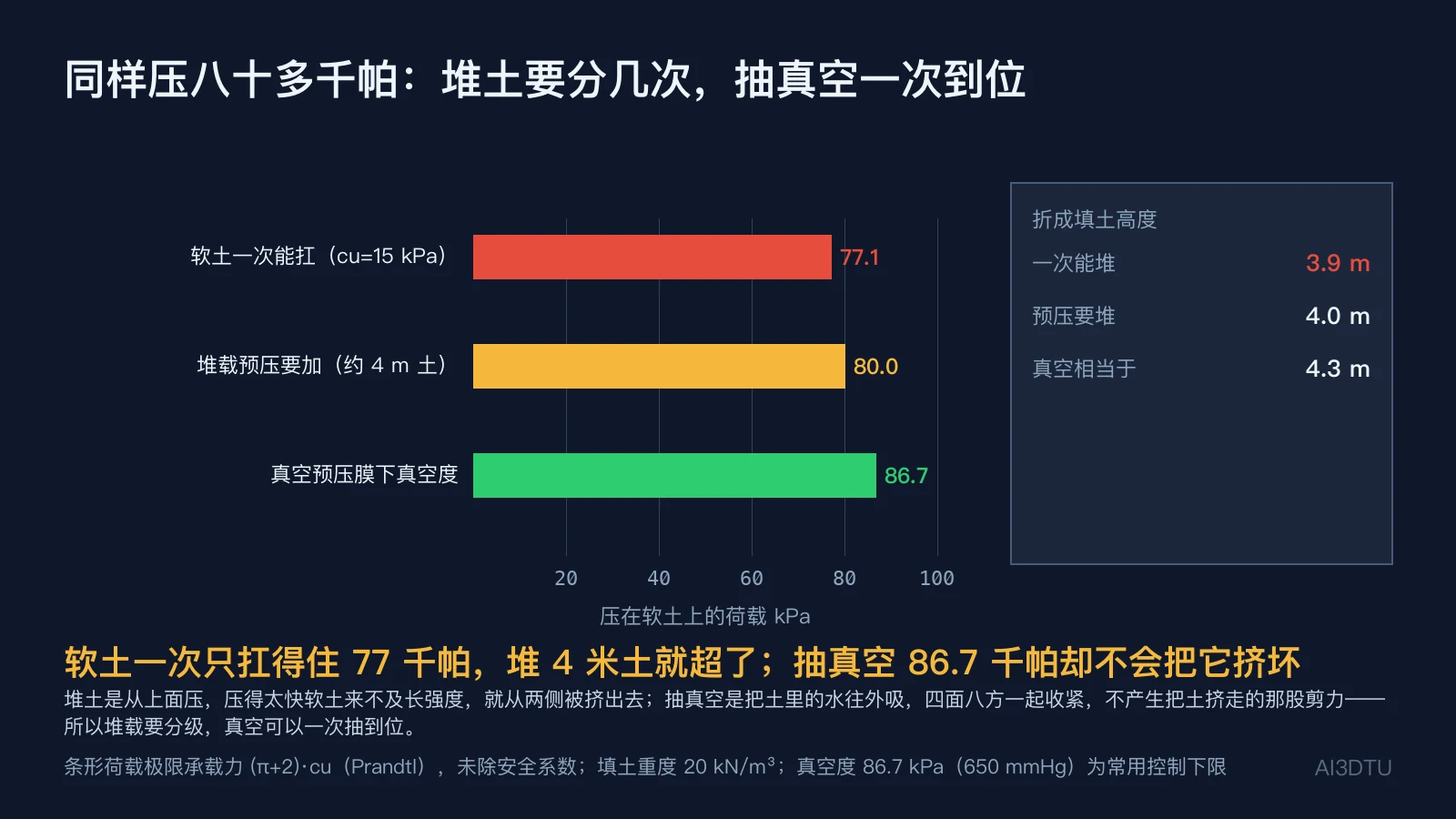

排水板只管快慢，压还得靠荷载。堆载预压最大的限制是软土本身扛不住：不排水强度 15 千帕的淤泥，按 Prandtl 解一次能扛的极限荷载是 (π+2)·cu = 77 千帕，折成填土约 3.9 米。要加 80 千帕（4 米土），一次堆上去就把软土从两侧挤出去了。

所以堆载预压图上一定有分级加载：先堆一两米，等排水板把水挤出去一部分、软土强度长上来，再堆下一级；每级之间看沉降速率和坡脚的侧向位移，超了就停。排水板在这里是双重作用——既让沉降快，也让强度长得快，下一级才敢加。

真空预压绕开了这个限制：在砂垫层上铺密封膜，膜边埋进四周挖的密封沟里，用射流泵抽真空，膜下真空度常用控制值 86.7 千帕（650 毫米汞柱），相当于 4.3 米填土。它不是从上面压，是把土里的水往外吸，土四面八方一起收紧，不产生把软土挤走的那股剪力，所以可以一次抽到位、不用分级。代价是边界的土往里收——场地边上的路和管线会被往里拉裂；堆载则相反，是往外挤。

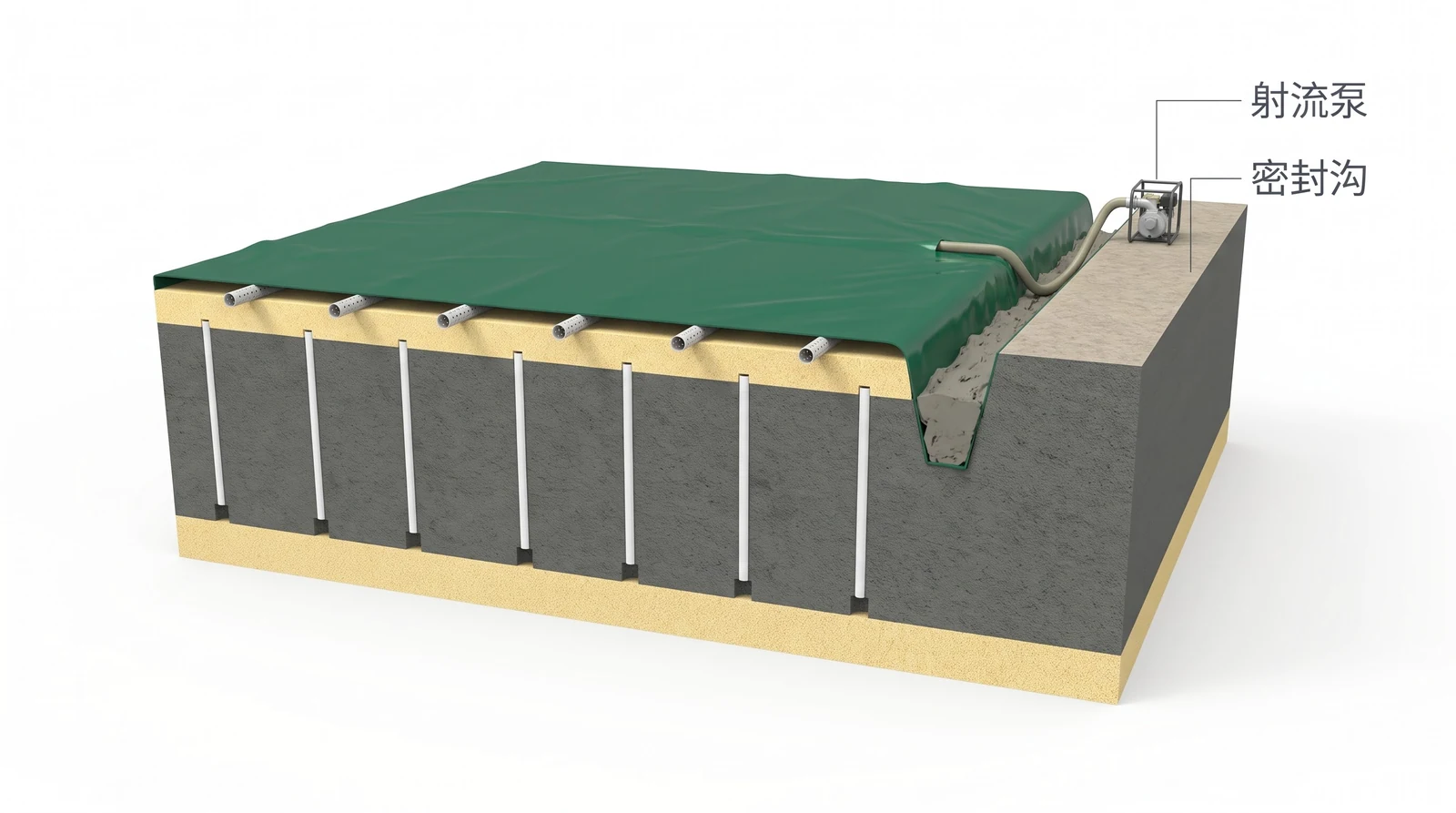

真空预压长什么样：一张膜、一圈沟、一排泵

剖开一块真空预压场地：最上面是一层绿色或黑色的塑料密封膜，铺得平平整整，四周边缘折下去埋进一圈挖开又回填了软黏土的密封沟里；膜下是一层砂垫层，砂垫层里埋着纵横的滤管；砂垫层下面，一排排白色的塑料排水板竖直插进灰色软土；场地边上一排射流泵通过管子接到膜下。

两处细节决定成败。一是密封：膜破一个洞、沟没埋严，真空度就上不去，所以膜常铺两三层、膜上还要覆水或覆土保护。二是排水板别打穿：软土下面如果是透水的砂层，排水板要在它上面留一截，打穿了空气和水从下面源源不断地补进来，真空就漏掉了——堆载预压的排水板恰恰希望打到透水层，两种方法在这一点上相反。

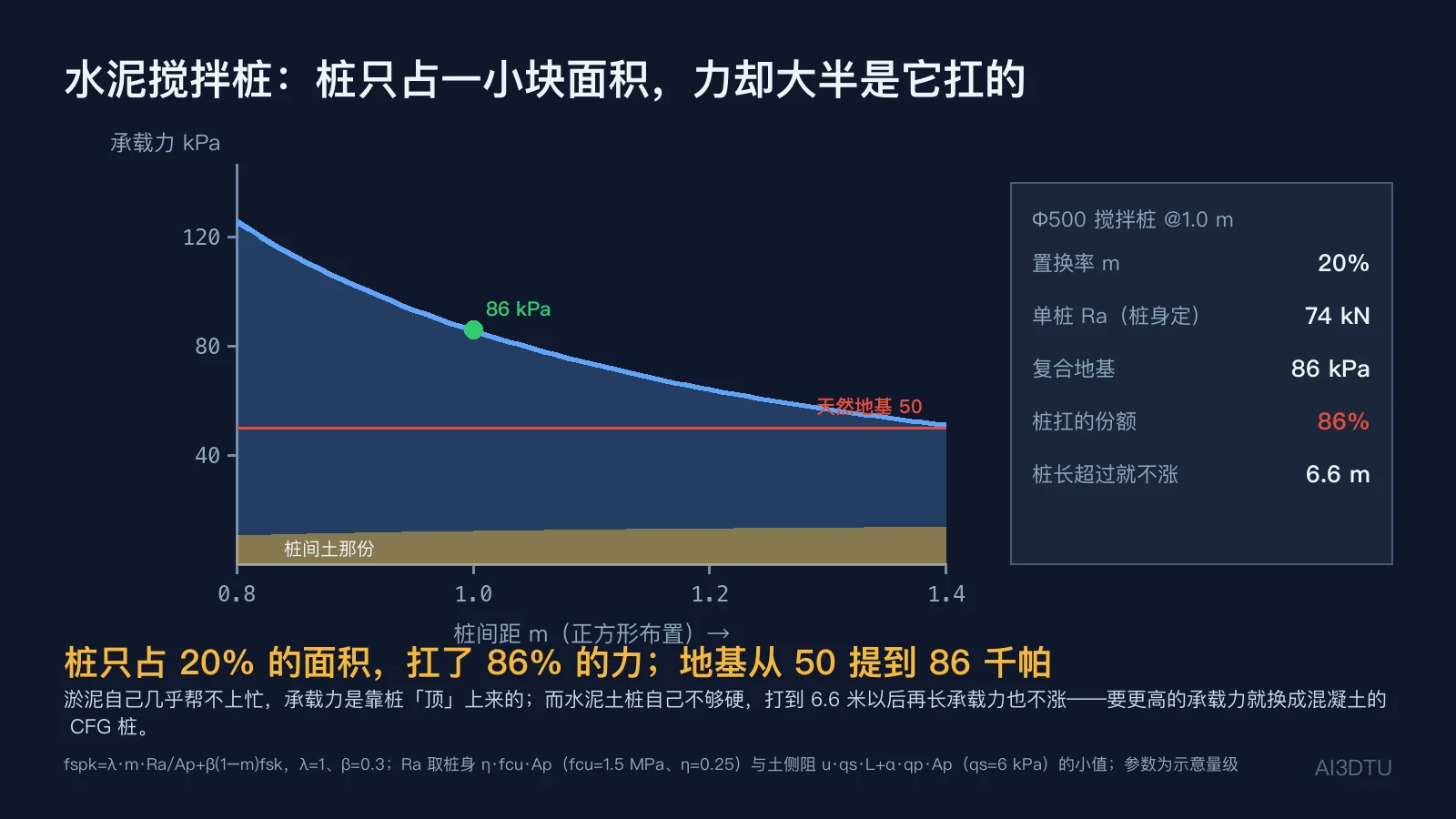

水泥搅拌桩：桩只占两成面积，扛了八成六的力

水泥搅拌桩是用搅拌机把水泥浆（或干水泥粉）和原位软土在地下就地搅成一根水泥土柱子。它不挤水、不等时间，打完养护几周就能加载——所以工期紧、沉降要求严的地方用它：桥头、厂房地坪、既有设施旁边。

承载力按复合地基算：fspk = λ·m·Ra/Ap + β·(1−m)·fsk，前一项是桩扛的、后一项是桩间土扛的。直径 0.5 米、1 米间距正方形布桩，桩只占 20% 的面积（置换率 m）；单桩承载力被水泥土自己的强度卡在 74 kN（η·fcu·Ap，水泥土强度按 1.5 兆帕），土侧阻本来能给到 106 kN；复合地基承载力 86 千帕，是天然地基 50 千帕的 1.7 倍，其中 86% 是桩扛的——淤泥自己几乎帮不上忙。

这里藏着搅拌桩的上限：单桩承载力被桩身强度卡住以后，桩打得再长也不涨——按上面的参数，桩长过了 6.6 米就不再加承载力（桩长仍要穿过软土去控制沉降，这是另一回事）。要更高的承载力，就把水泥土换成素混凝土——那就是 CFG 桩。

CFG 桩、换填、强夯：各自为什么是它

CFG 桩（水泥粉煤灰碎石桩）是低标号的素混凝土桩，桩身比水泥土硬一个量级，承载力由桩周土的侧阻和桩端土决定，桩可以打长、承载力跟着涨。关键在桩顶那层十几到三十厘米的碎石褥垫层：桩比土硬太多，没有褥垫层，荷载全压在桩头上、桩间土一点不出力；褥垫层让桩头往垫层里刺入一点点，逼着桩间土也分担一部分。图上 CFG 桩顶没画褥垫层，就成了普通桩基。

换填最朴素：软土只有两三米厚、埋得浅，挖掉换成砂石、分层压实，比什么处理都快都稳。软土一厚，开挖量、弃土和基坑支护都上来，就不划算了。抛石挤淤是它在流塑淤泥里的变体：挖不动，就把大块石从中间往两边抛，把淤泥挤走。

强夯用十几吨到几十吨的重锤从十几米高处自由落下，把地基砸密。它对砂土、碎石土、杂填土很有效，但对饱和的软黏土不行——水来不及排出，砸下去就是「橡皮土」，越夯越软。所以「软基处理」一节里出现强夯，处理的通常是回填场地或松散砂层，不是淤泥。
