一套基坑支护图纸上有什么

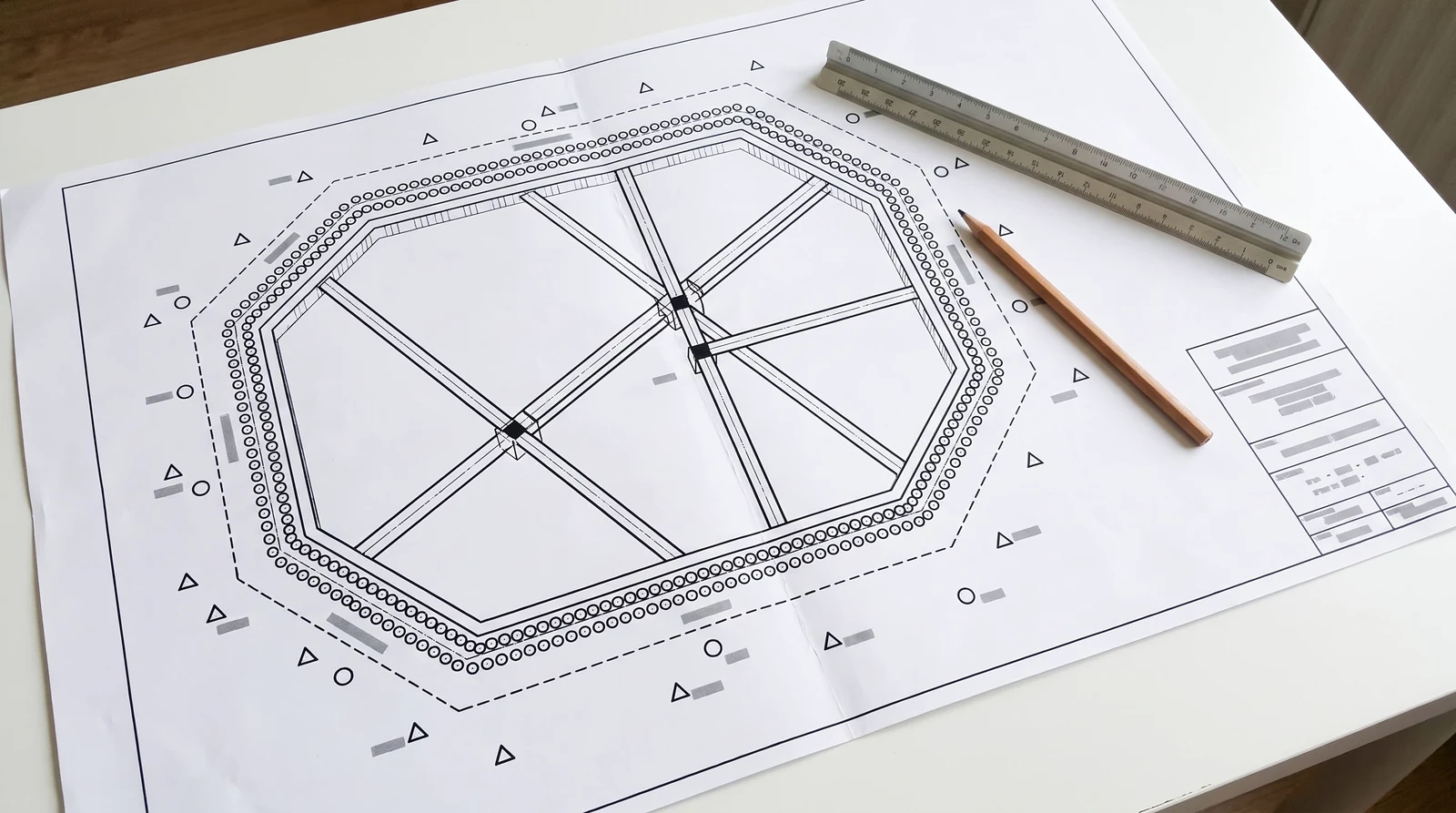

基坑支护设计图通常是三样东西。支护平面图：基坑轮廓线上密密一圈小圆圈是排桩（或者一条粗线是地下连续墙），坑内几道纵横交错的粗线是内支撑，交点处的小方块是立柱，坑外一圈虚线是止水帷幕，散布的三角和圆点是监测点和降水井。钻孔柱状图：勘察报告里每个钻孔从上到下的分层——填土、粉质黏土、淤泥质土、砂层、硬土，每层多厚、什么强度。支护剖面图：把坑沿某一条线切开，围护结构埋多深、支撑在哪个标高、锚索什么倾角、地下水位在哪。

三样东西合起来才是一套支护设计。平面图说布置，柱状图说土，剖面图说结构和土的关系。这一期的主线就是从勘察报告的地层走到支护剖面：先分清两个最常混的概念，再把六种支护型式摆开，然后逐个把设计里那个"为什么是这个数"算给你看。

先看土：勘察报告里的地层长什么样

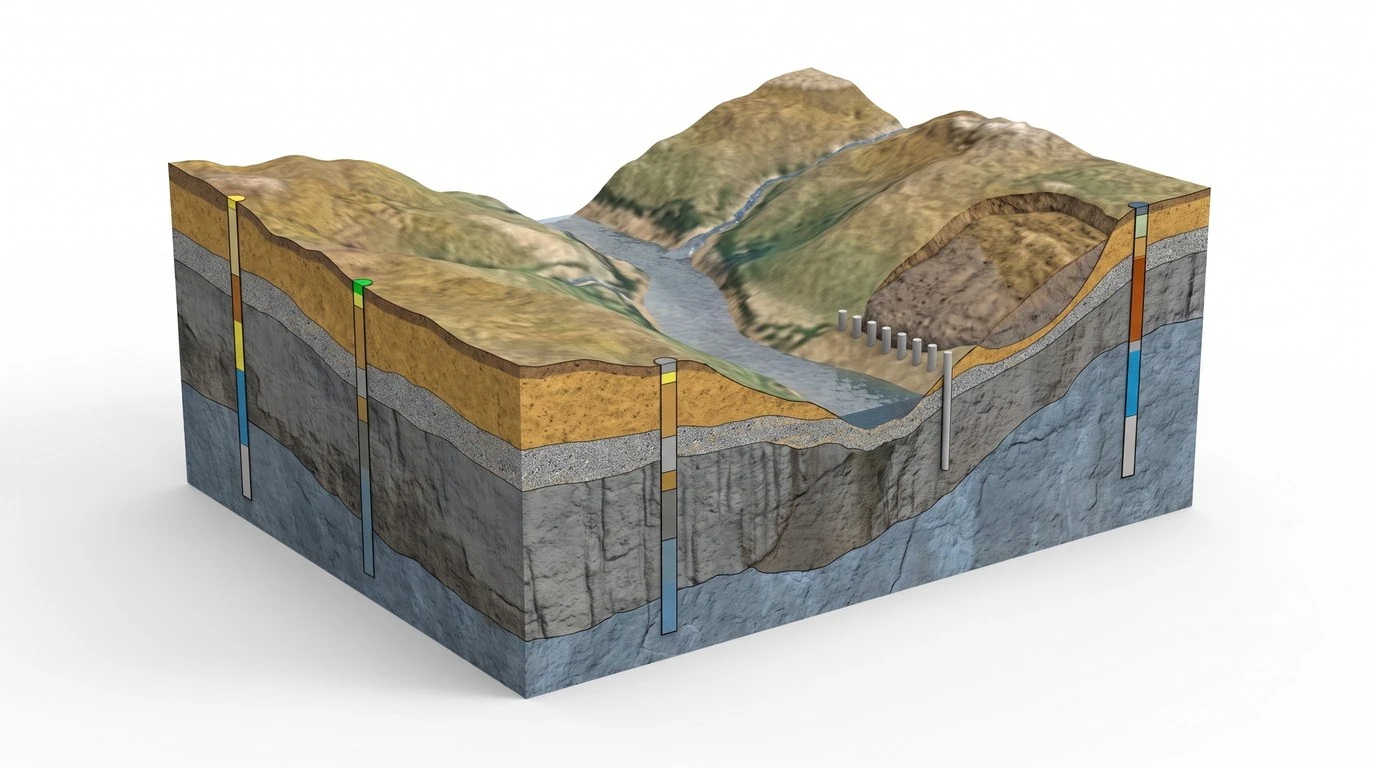

所有支护设计都从一块土开始。工程地质平面图和剖面图合在一起，就是一块可以剖开看的三维地质块体：顶面是地形，侧面露出分层——上面是黄褐色的填土和粉质黏土，中间可能夹着灰色的砂层（含水，是降水和管涌的麻烦所在）或深灰色的淤泥质土（软，是隆起和大变形的麻烦所在），底下是硬土或基岩。钻孔像一根根彩色分段的柱子插在块体上。

支护的一切都由这块土决定：土越软，推墙的力越大、桩要埋越深、坑底越容易鼓；砂层越厚、水位越高，降水和止水越费事。后面的每一个数，都是从这块土里的两三个参数算出来的——内摩擦角 φ、不排水强度 Cu、渗透系数 K。

先分清两件事：安全等级不是支护型式

"这个基坑是一级"和"这个基坑用排桩加两道支撑"，说的是两回事，但经常被当成一回事。

基坑侧壁安全等级（一级、二级、三级）说的是塌了后果有多严重：开挖深度大、周边有房子、管线、地铁的，等级高；空地上的浅坑等级低。它是风险分级，决定了计算取多大的安全系数、监测取多严的报警值。支护结构型式（土钉墙、排桩、地连墙……）说的是用什么结构去挡土。同一个安全等级可以配不同型式——一级基坑在硬土里可能用排桩加支撑，在软土里可能用地连墙；同一种型式在不同工程里等级也不同。

看一张支护图，先看图签上的安全等级，再看剖面上的结构型式。把两者混在一起，后面的报警值和安全系数就会取错。

六种支护型式，一张图摆开

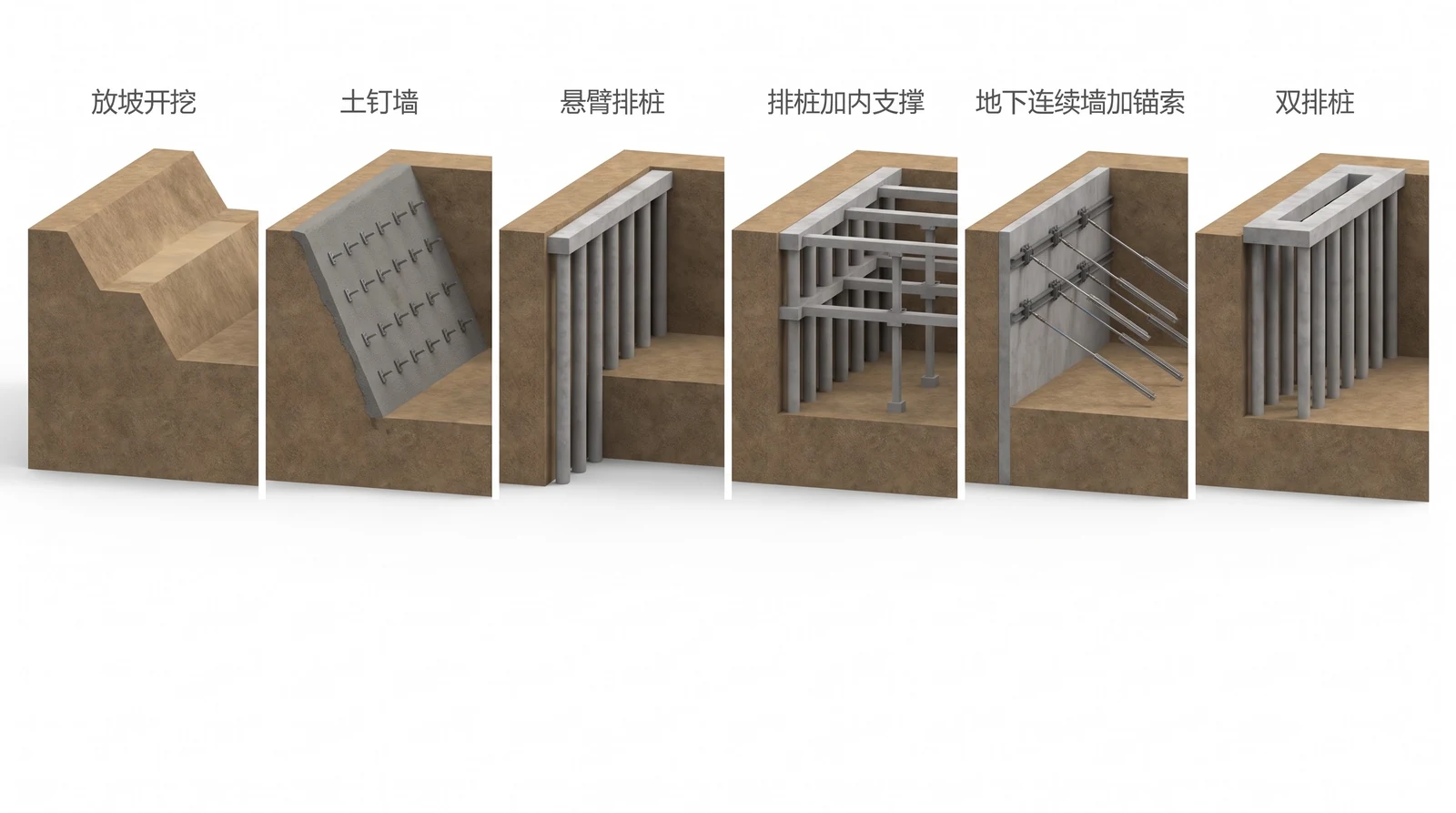

基坑支护形式有哪几种？按"靠什么站住"分，从左到右越来越依赖结构：

放坡开挖。不加任何结构，把坑壁削成缓坡、分级留平台。最便宜，但要占很大一圈地，只适合浅坑（几米以内）、周边空旷、土能自稳。土钉墙。较陡的土坡上喷一层混凝土面层，面层里嵌钢筋网，密排的土钉斜打进土体，把坡体缝成一块复合土。造价低、施工快，一般不超过十来米，不能用在淤泥、淤泥质土里。悬臂排桩。一排钻孔灌注桩紧贴坑壁，桩顶用冠梁连成整体，桩身埋进坑底以下的土里靠被动抗力站住，坑内没有任何支撑。坑内空间干净，但深度受限（通常六七米以内），桩要埋很深。排桩加内支撑。同样一排桩，坑内加一道或几道水平的钢筋混凝土（或钢管）支撑横跨两侧桩墙，中部由立柱桩托着。深坑的主力型式，支撑占坑内空间、挖土和结构施工要绕着它走。地下连续墙加锚索。一片连续的钢筋混凝土墙板（分槽段浇筑、有接头）紧贴坑壁，又挡土又止水，常常兼作地下室外墙；墙面上斜向打进土体几排预应力锚索，把墙拉住，坑内不设支撑。最深、最贵，适合软土、高水位、周边敏感的深坑。双排桩。前后两排桩、桩顶用一块厚板连成门架，靠两排桩的整体刚度站住，坑内不设支撑。介于悬臂桩和支撑之间，用在放不下支撑又不太深的坑。

分界线是深度和周边条件：几米以内看空间够不够放坡；十米以内土好用土钉墙、土差用排桩；过了十米几乎只剩排桩加支撑和地连墙；周边有地铁和老房子，止水和变形控制压倒一切，地连墙优先。

土钉墙：为什么不能用在淤泥里

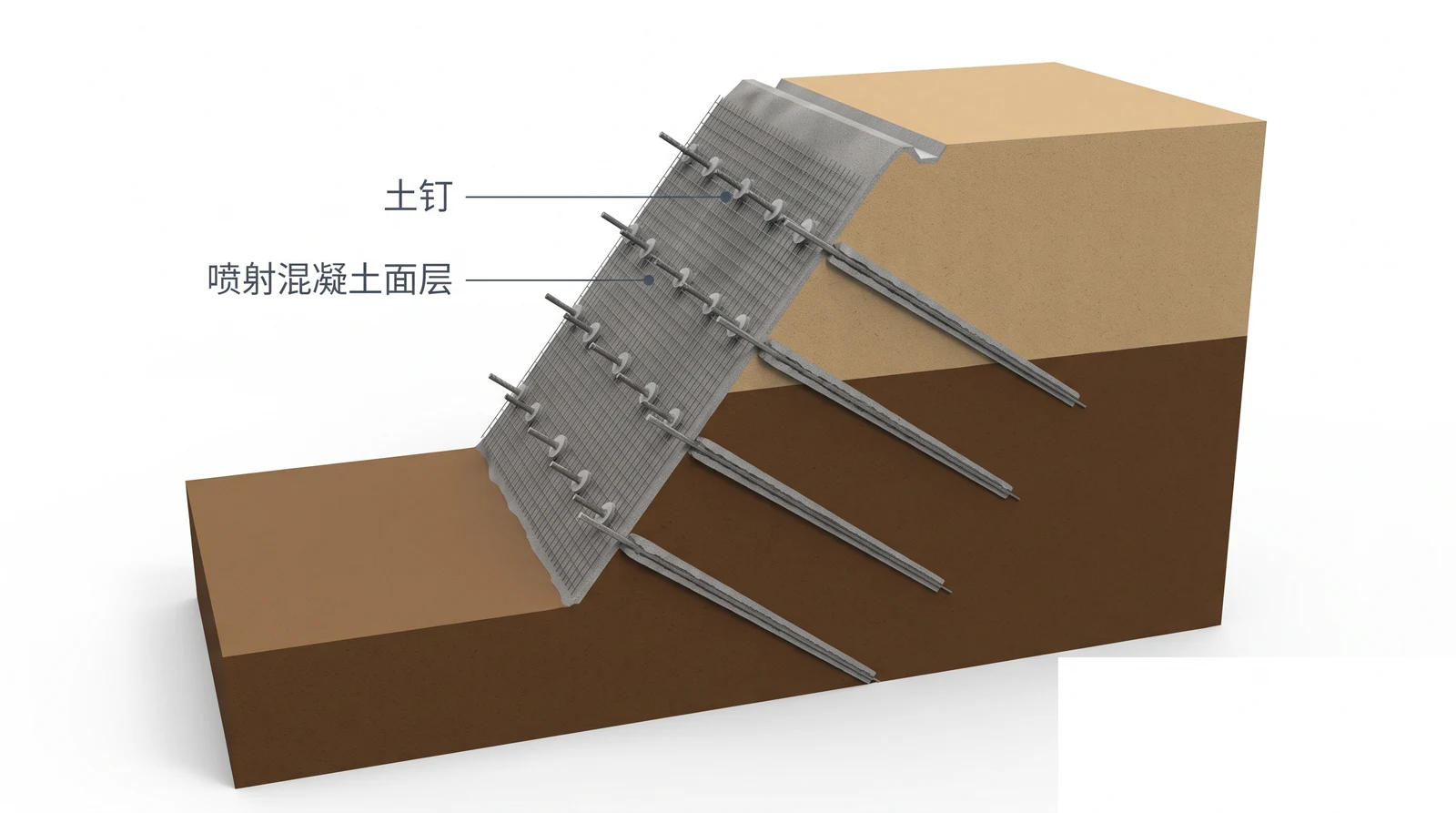

土钉墙是六种里最像"缝"的一种：坡面喷射混凝土面层加钢筋网，四五排土钉（水泥浆包裹的钢筋）平行地斜打进土里，每根几米到十几米长。它不靠面层挡土——面层很薄；它靠土钉和土之间的摩阻力把坡体和后面的土缝成一整块，让这块复合土自己站住。

所以它的前提是土本身有摩阻力和黏聚力可用。淤泥和淤泥质土强度低、含水高、几乎没有自稳能力，土钉和它之间拉不出摩阻力，缝了等于没缝。这就是规范不让土钉墙用在这类土里的原因，也是为什么软土地区的基坑图上很少见到它。

另一条限制是深度：单一土钉墙一般不宜超过十来米，再深就要改成复合土钉墙（加微型桩、预应力锚杆或止水帷幕）或者换型式。

排桩加内支撑：撑的是谁，撑在哪

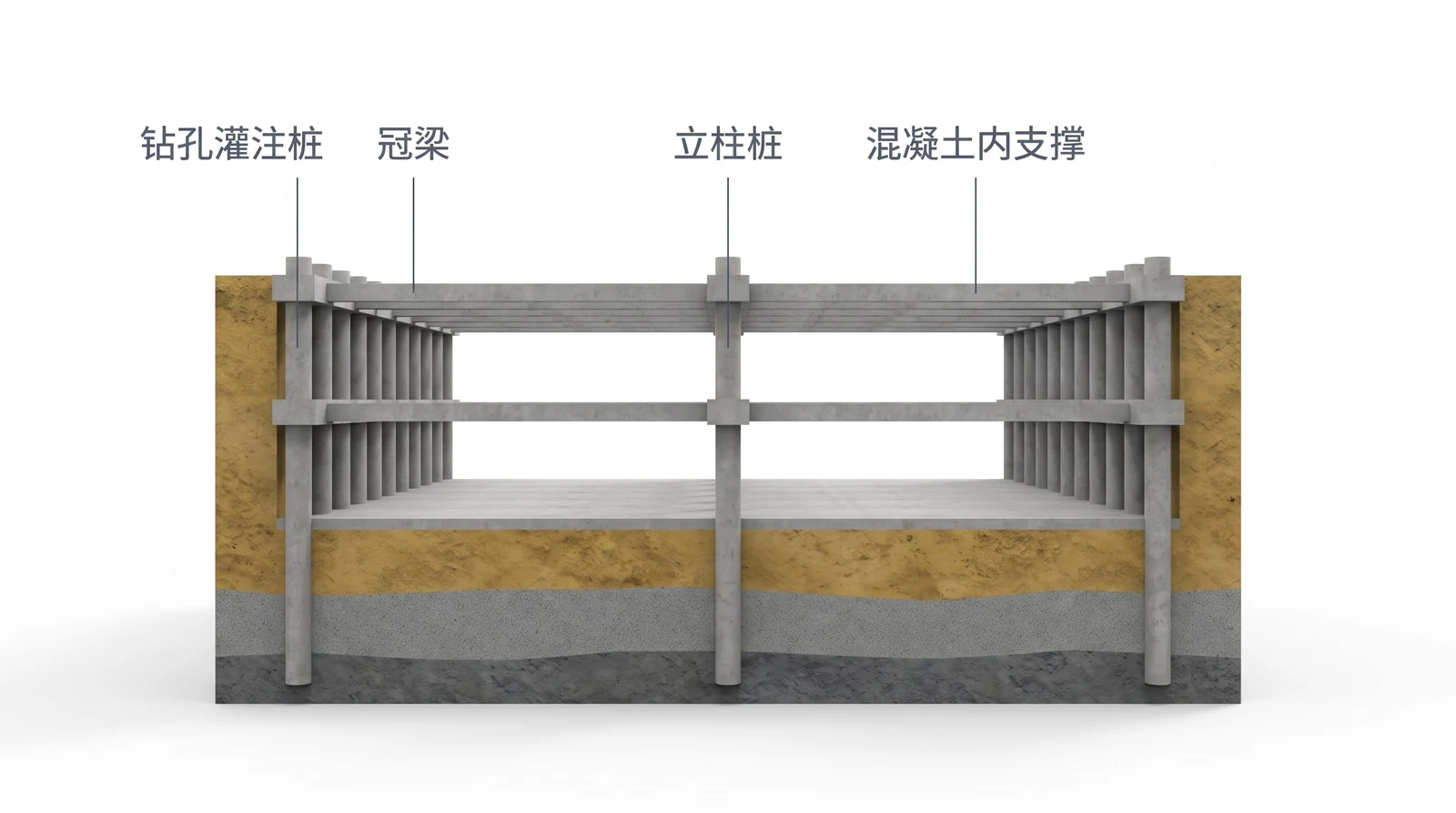

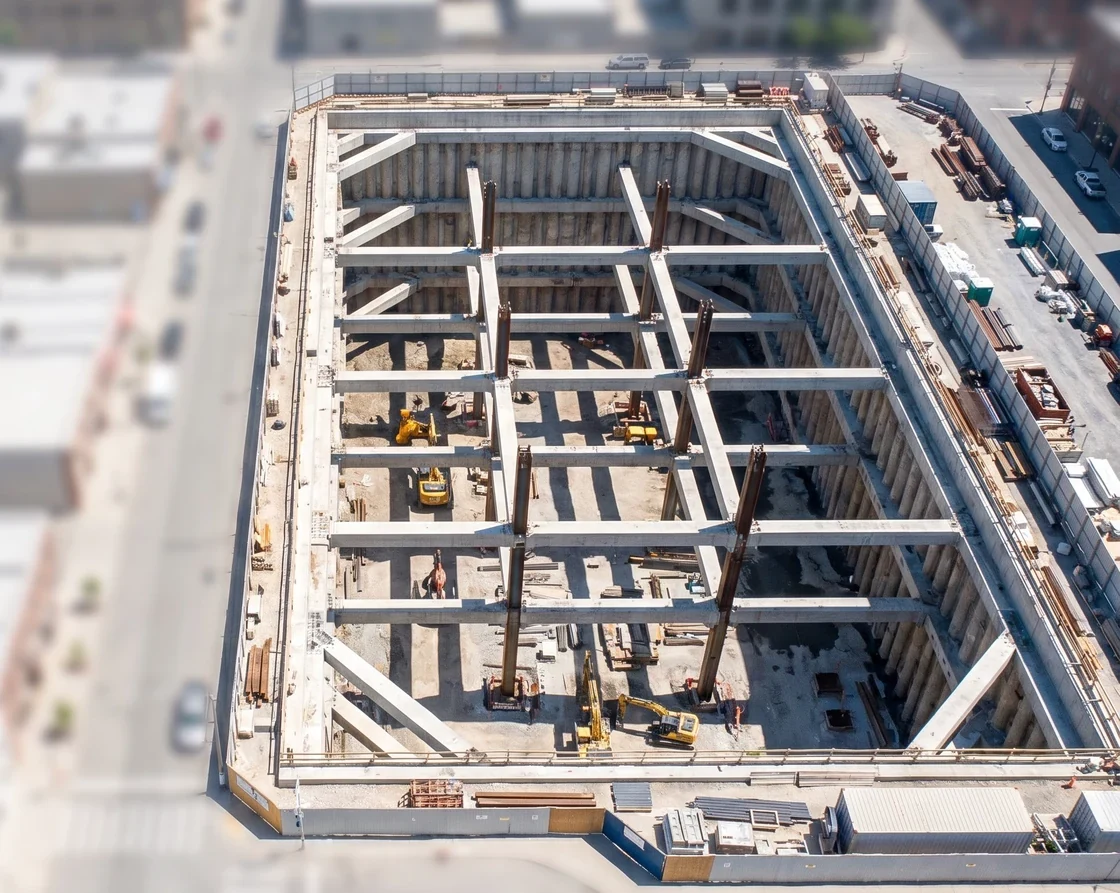

把基坑沿中间切开：两侧各一排钻孔灌注桩紧贴坑壁，桩顶一道冠梁把它们连成整体，桩身向下埋进坑底以下的土里一大截；坑内上下两道水平的钢筋混凝土支撑横跨两侧桩墙，每道支撑的中部由一根立柱桩托着，立柱从坑底一直伸到地面。

内支撑是受压的横梁，不是拉杆。它两端顶在两侧的冠梁或腰梁上，靠轴向压力把两侧桩墙撑住，所以它是粗壮的钢筋混凝土梁或大直径钢管，中间还要有立柱托着防止它自己弯。画成绷紧的斜拉索的，是把它和锚索搞混了——锚索是拉的，支撑是顶的。

支撑的代价是坑内空间：挖土机要在支撑的格子里作业，地下室结构施工到哪一层就要拆哪一道支撑、换成楼板传力。所以能不设支撑就不设——这也是悬臂桩、双排桩和锚索存在的理由。

地下连续墙加锚索：锚固段必须在滑动面外面

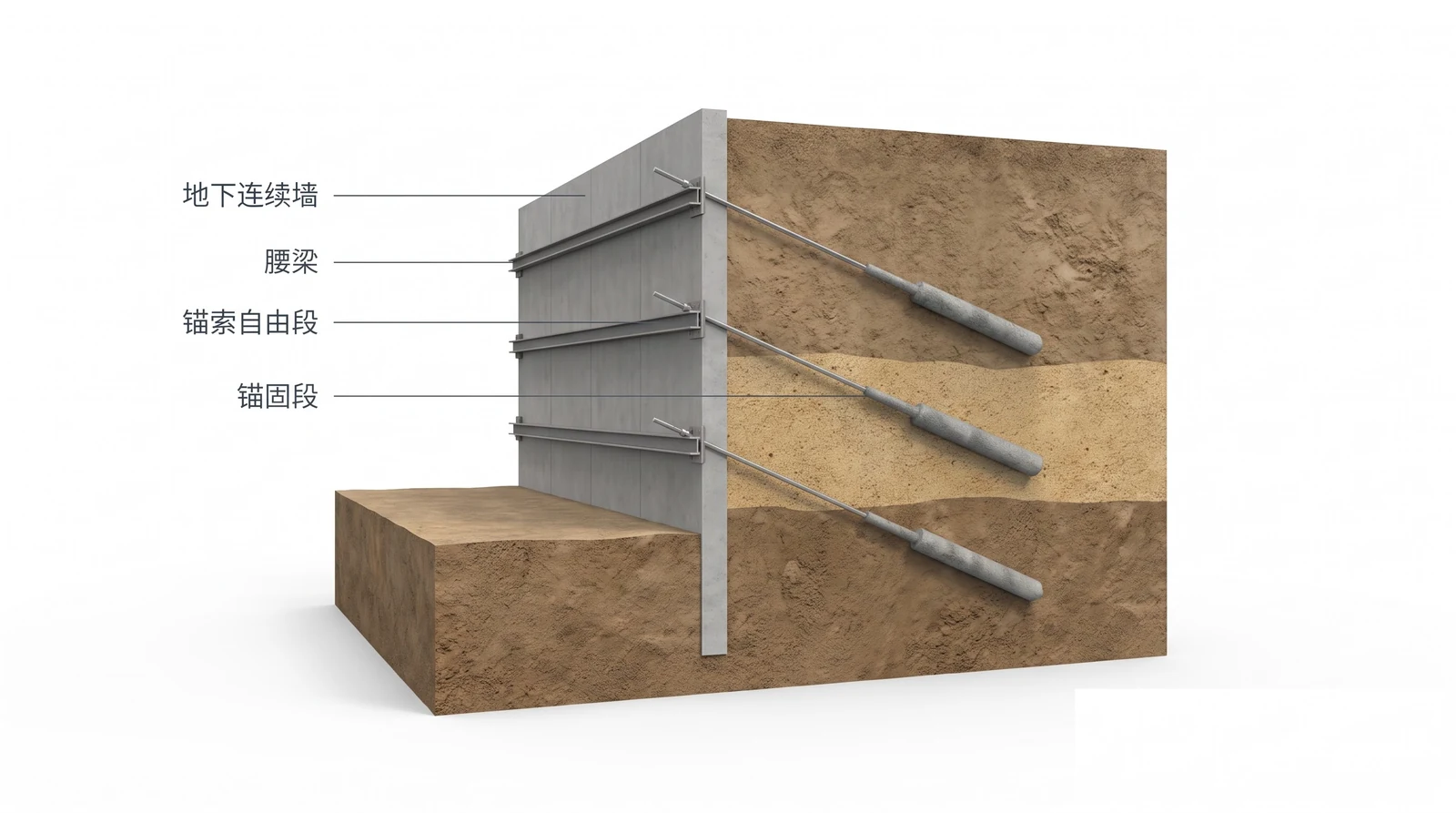

地下连续墙不是一排桩挨得紧一点。它是分槽段在泥浆护壁下开挖、下钢筋笼、浇混凝土连成的一片连续墙板，槽段之间有接头；又厚又平又连续，所以它既挡土又止水，刚度比排桩大得多，还常常兼作地下室的外墙——这是它贵但仍被大量采用的原因。

墙面上从上到下几排预应力锚索斜向打进坑外土体。每根锚索分两段：靠墙的自由段是一根光滑的杆，不传力，只把力从墙传到远端；远端加粗的锚固段是水泥浆把钢绞线和土体粘成一体的那一截，抗拔力全靠它。锚固段必须穿过潜在滑动面，落在滑动面以外的稳定土体里——锚在会滑的那块土上，土一动锚索跟着走，等于没锚。画剖面时最容易错的就是这一处：锚固段画短了、画在坑壁附近，内行一眼看出来。

锚索的另一个前提是坑外要有地方打：红线外是别人的地、地下有管线或地铁隧道时，锚索出不去，只能回到内支撑。

土有多软，墙就得扛多大的力：朗肯土压力系数

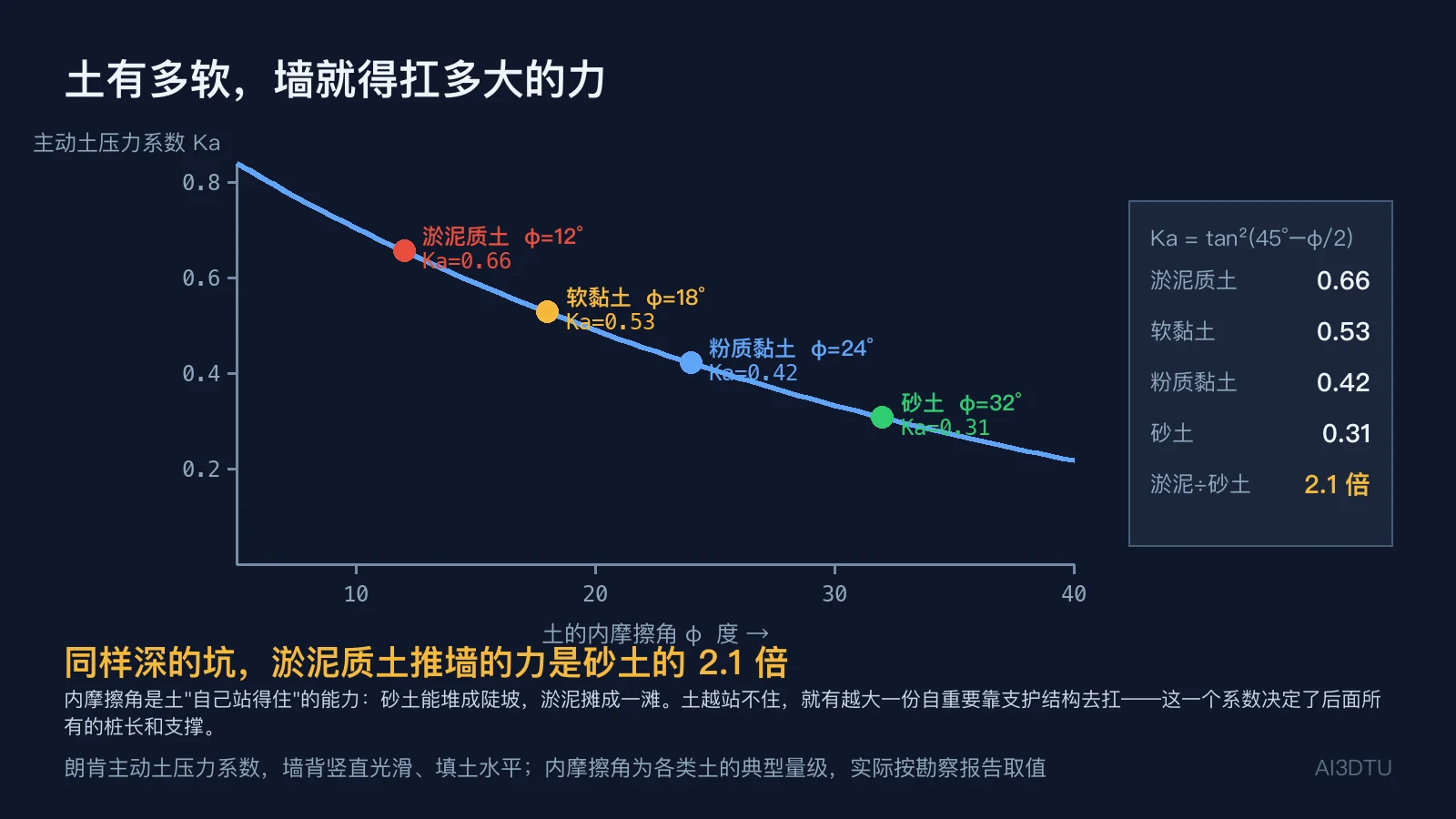

所有支护计算的起点是土推墙的力。朗肯理论给的主动土压力系数 Ka = tan²(45° − φ/2)，φ 是土的内摩擦角——土"自己站得住"的能力。砂土 φ 约 30° 出头，Ka 约 0.31；粉质黏土 φ 约 24°，Ka 约 0.42；软黏土 φ 约 18°，Ka 约 0.53；淤泥质土 φ 只有十来度，Ka 约 0.66。

同样深的坑，淤泥质土推墙的力是砂土的 2.1 倍。砂土能堆成陡坡，自己扛住大半自重；淤泥摊成一滩，自重里越大的一份要靠支护结构去扛。这一个系数决定了后面所有的桩长、支撑道数和锚索吨位。

反过来还有一个被动系数 Kp = tan²(45° + φ/2)，是土被墙挤时能顶回来的力，而且 Kp × Ka 恒等于 1。φ=30° 时 Ka = 0.33、Kp = 3.0，被动抗力是主动推力的 9 倍——这就是嵌固段不用埋到天荒地老就能把墙撑住的力学根子。

坑挖深一倍，推墙的总力不是两倍，是四倍

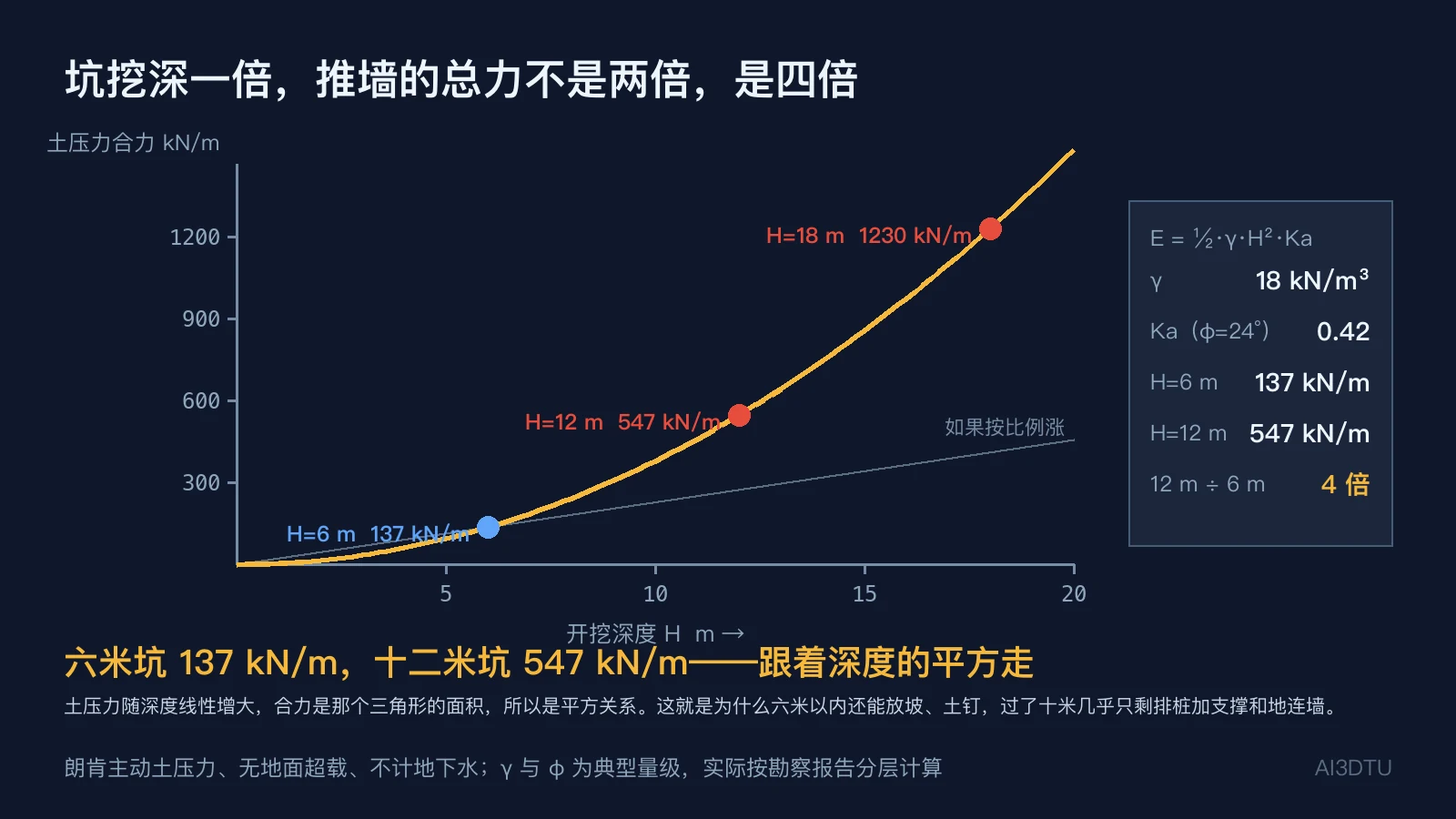

土压力随深度线性增大——越深的土被上面压得越重，推墙越狠。作用在整面墙上的总力，是那个三角形的面积：E = ½ · γ · H² · Ka。γ 是土的重度（约 18 kN/m³），H 是开挖深度。

粉质黏土（Ka=0.42）：六米深的坑，每延米墙受 137 kN；十二米深，547 kN；十八米深，1230 kN。深度翻一倍，总力翻四倍——跟着深度的平方走。

这就是支护型式随深度升级的直接原因：六米以内放坡、土钉墙还能应付；到了十米推力已经是六米的三倍，得上排桩；过了十二米、十五米，几乎只剩排桩加多道支撑和地连墙。设计图上支撑一道变两道、两道变三道，背后就是这条抛物线。

嵌固深度怎么定：坑底以下埋多深

嵌固深度指的是围护结构在坑底以下的那一截，不是桩长，也不是从地面算起——这是这个词最常被搜的原因之一。悬臂排桩全靠这截土的被动抗力站住：坑外的土往坑里推，坑底以下的土往外顶，两边绕桩底取矩要平衡。

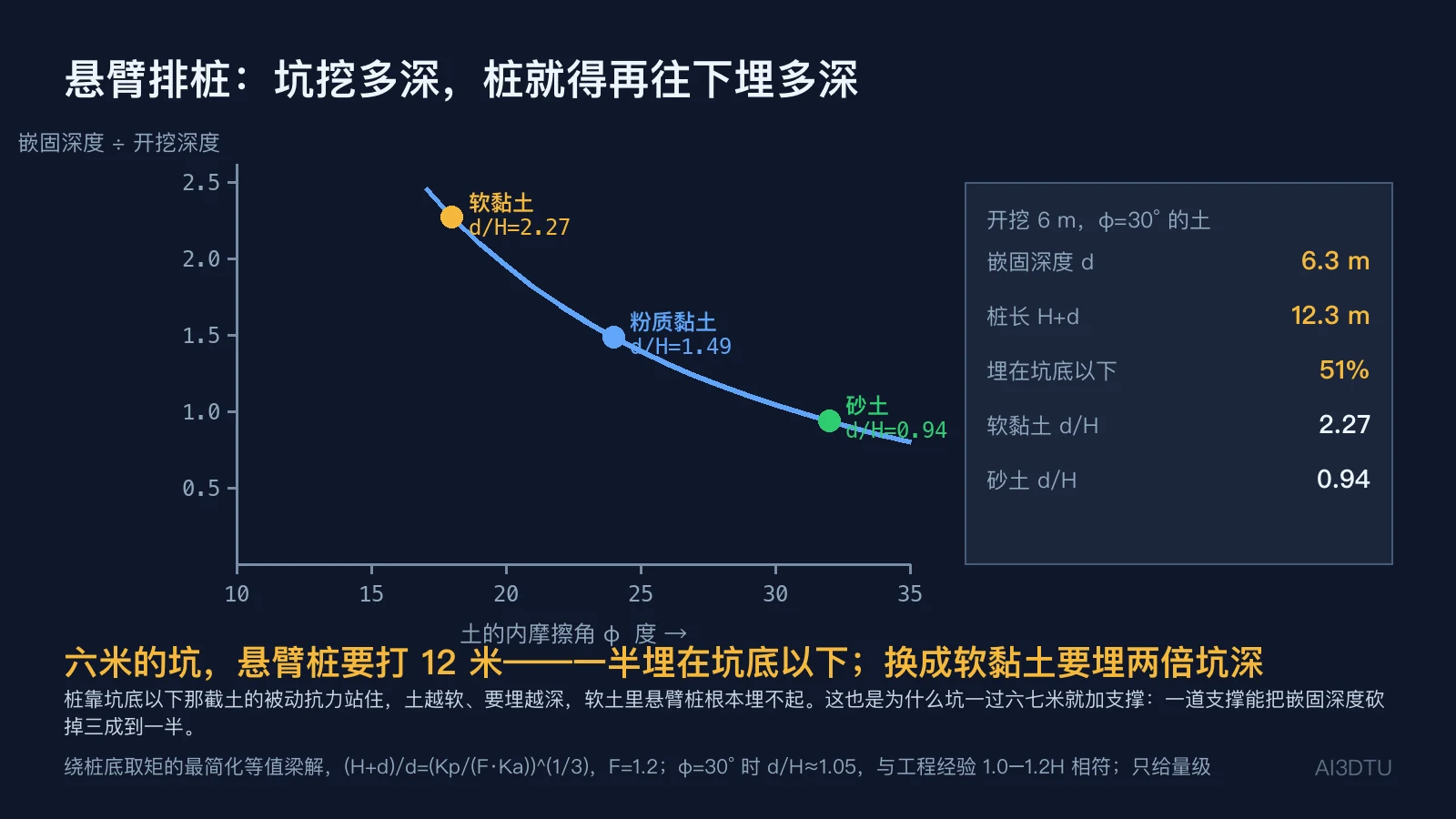

最简化的等值梁解：(H + d)/d = (Kp / (F·Ka))^(1/3)，F 是被动区的安全系数。φ=30° 的土，Ka=0.33、Kp=3.0，F 取 1.2：d/H ≈ 1.05——六米的坑，悬臂桩要打 12 米，一半埋在坑底以下。这和工程经验的"悬臂桩嵌固深度约 1.0–1.2 倍开挖深度"对得上。换成软黏土 φ=18°，d/H 跳到 2.27，六米的坑要埋十四米，悬臂桩根本埋不起——所以软土里几乎见不到悬臂桩。

加一道支撑之后，桩顶被顶住，嵌固深度可以降到大约 0.6–0.8 倍开挖深度（经验量级，具体按弹性抗力法或规范计算）。一道支撑省下的桩长，往往比支撑本身贵得多——这也是为什么坑一过六七米就加支撑。

坑底会不会自己拱起来：抗隆起

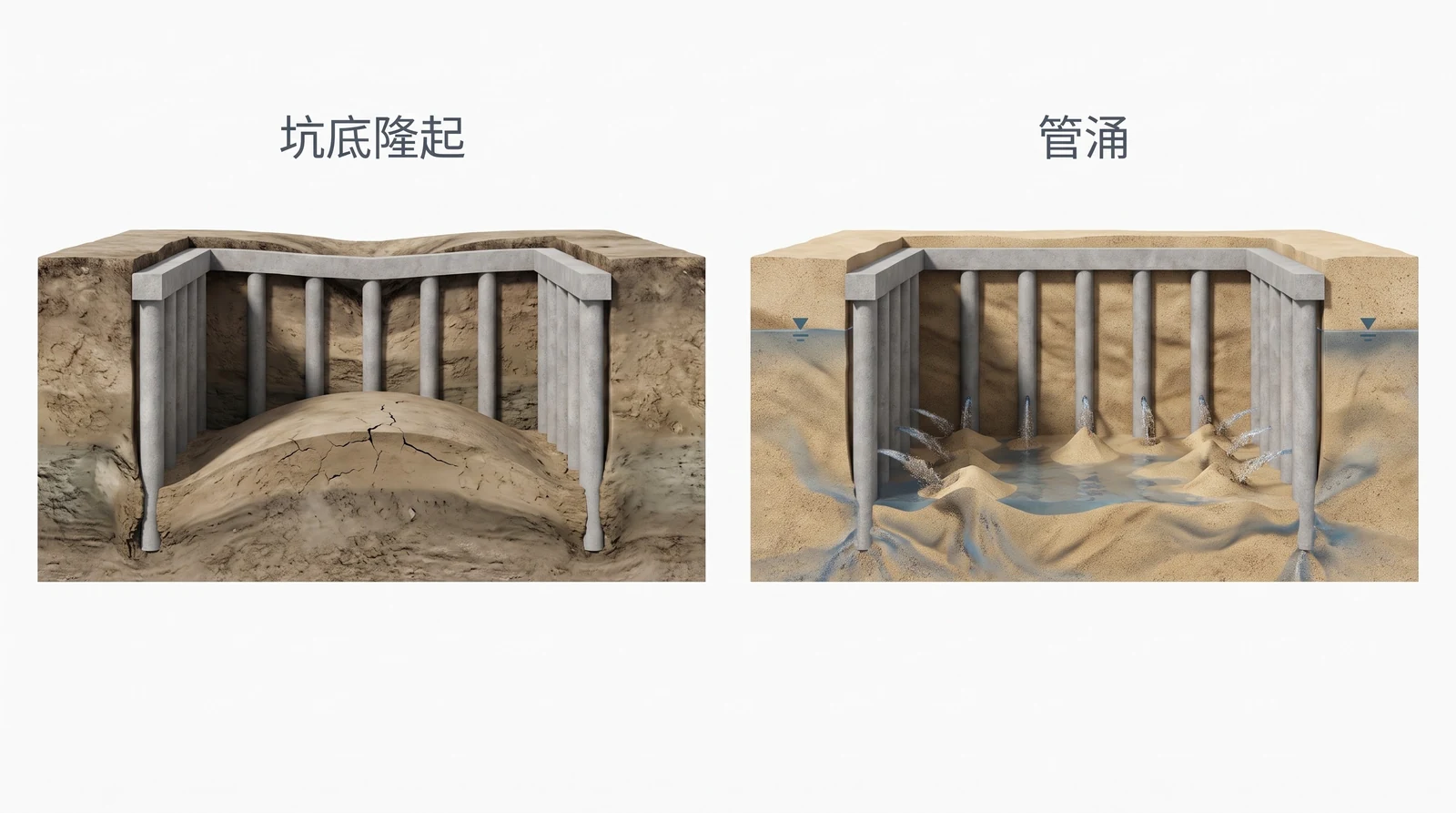

基坑还有一种和坑壁无关的破坏：坑底隆起。坑外的土柱压着坑底以下那层软土往坑里挤，坑底像面团一样鼓起来，坑外地面相应下沉。桩打得再深也拦不住——因为鼓的是坑底，不是坑壁。

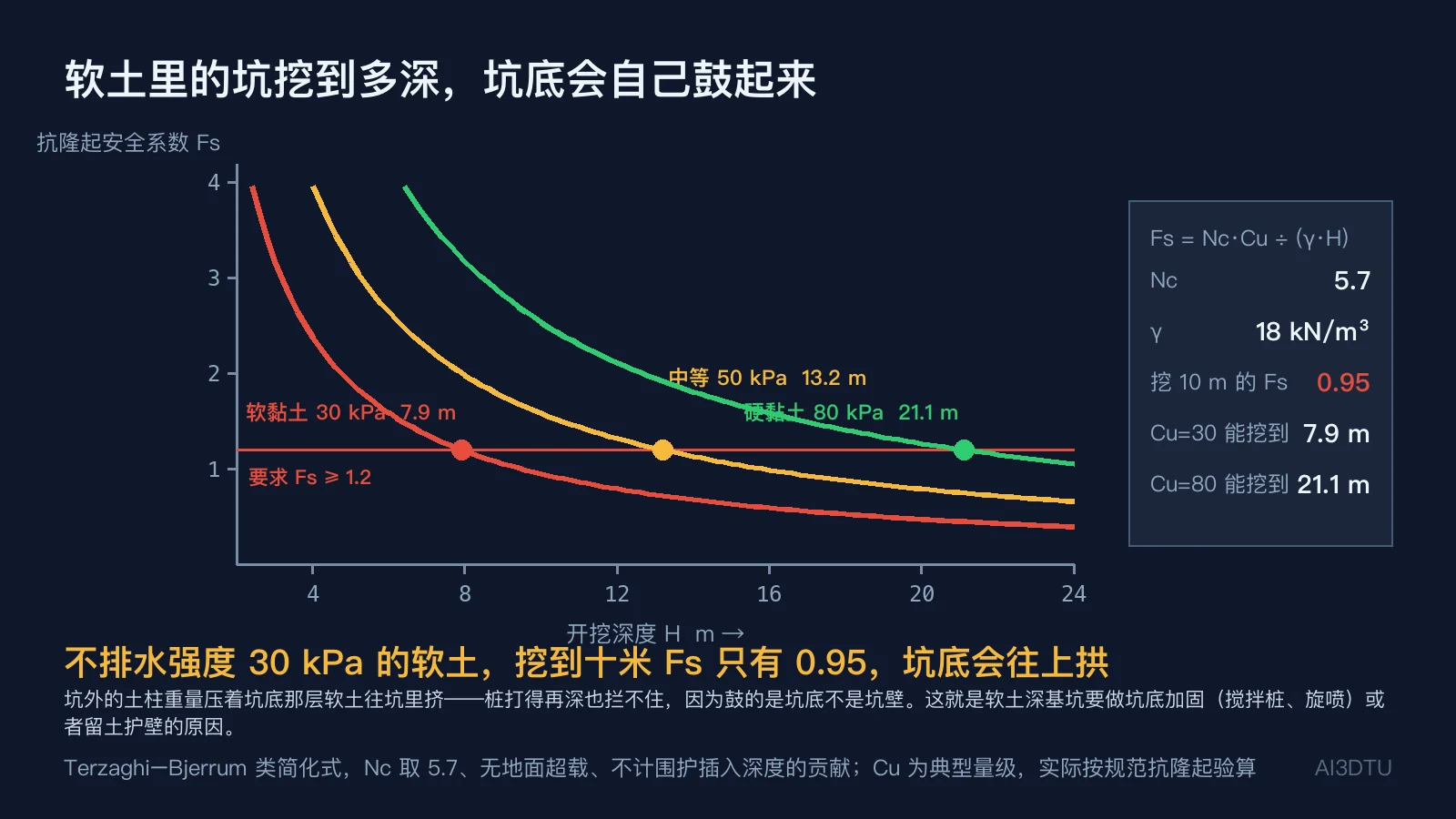

最简化的抗隆起安全系数（Terzaghi–Bjerrum 一类的简化式）：Fs = Nc · Cu / (γ·H + q)，Cu 是坑底以下软土的不排水抗剪强度，Nc 约 5.7，q 是地面超载。不排水强度 30 kPa 的软黏土，挖到十米：Fs = 5.7 × 30 / (18 × 10) = 0.95，小于 1——坑底会往上拱。按 Fs ≥ 1.2 的要求反算，Cu=30 kPa 的软土只能挖到 7.9 米，Cu=50 kPa 能挖 13.2 米，Cu=80 kPa 能挖 21 米。

这就是软土深基坑图纸上常见"坑底加固"的原因：用水泥搅拌桩或高压旋喷把坑底那层软土的强度提上去，或者分块留土护壁、先挖中间后挖边。它们不是为了坑壁，是为了坑底。

降水与止水：帷幕内降水，帷幕外回灌

地下水位高于坑底时，坑内要降水，否则挖不下去、坑底会涌水。一口潜水完整井的降水漏斗按 Dupuit 公式算：H₀² − h² = Q/(πK) · ln(R/r)。渗透系数 5 m/d 的细砂、含水层厚 10 米、单井出水 300 m³/d、影响半径 100 米：井边水位降 6.5 米，十米外只剩 2.5 米，三十米外 1.2 米。漏斗是对数形的，井边陡、远处平。

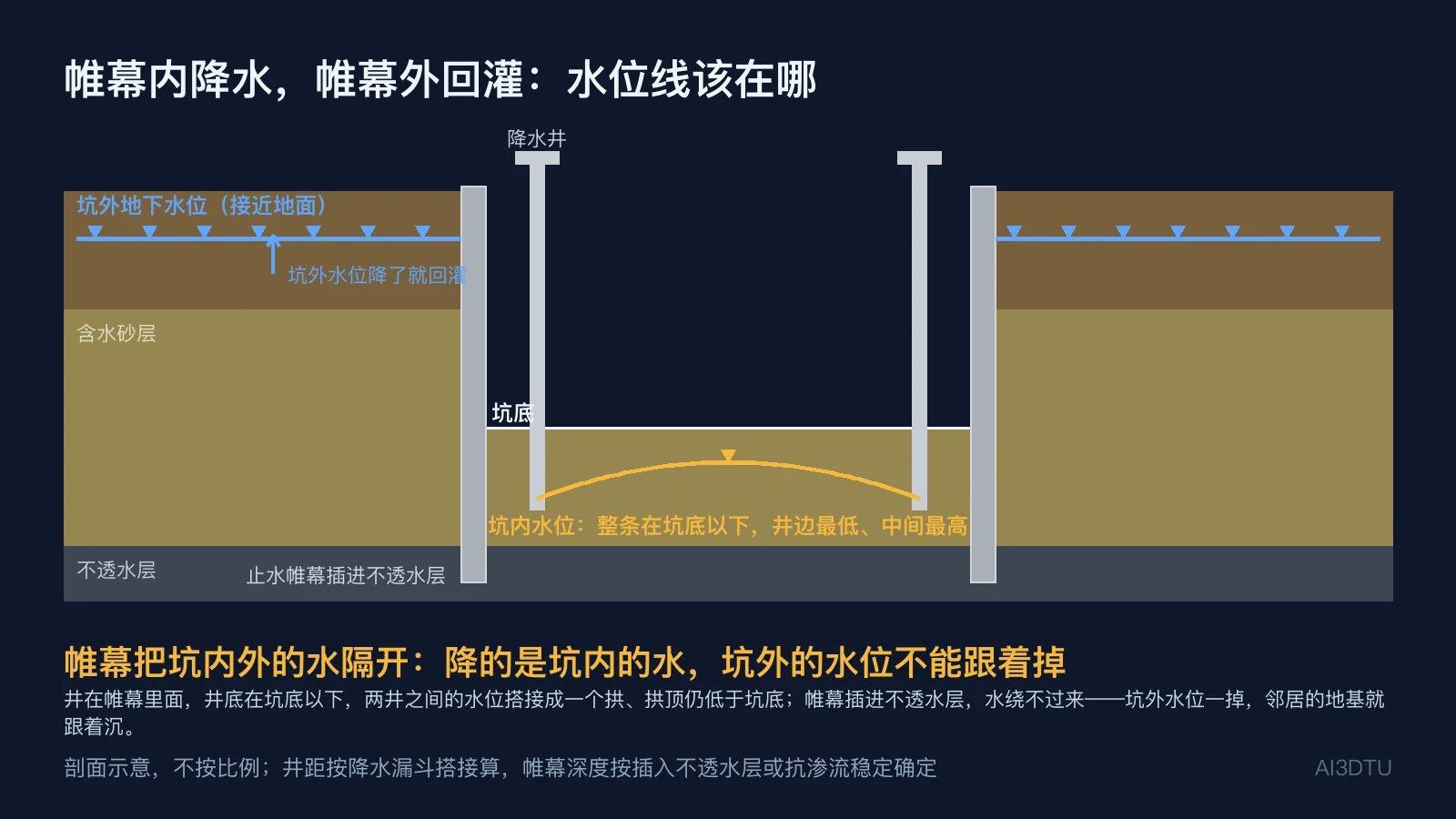

所以要把整个坑底的水位都压到坑底以下，靠的不是一口深井，是坑内一圈井叠加。而坑外那一圈止水帷幕（水泥土搅拌桩、高压旋喷桩或地连墙本身）插进底部的不透水层，把坑内外的地下水隔开——目的是降坑内的水，别把坑外的水位也抽下去：坑外水位一降，邻近房子的地基跟着固结沉降，裂缝就来了。标准做法是帷幕内降水，帷幕外如果水位仍明显下降就回灌。降水井打在帷幕外面抽水的，是把关系搞反了。

一口井能降多少：降水漏斗的形状

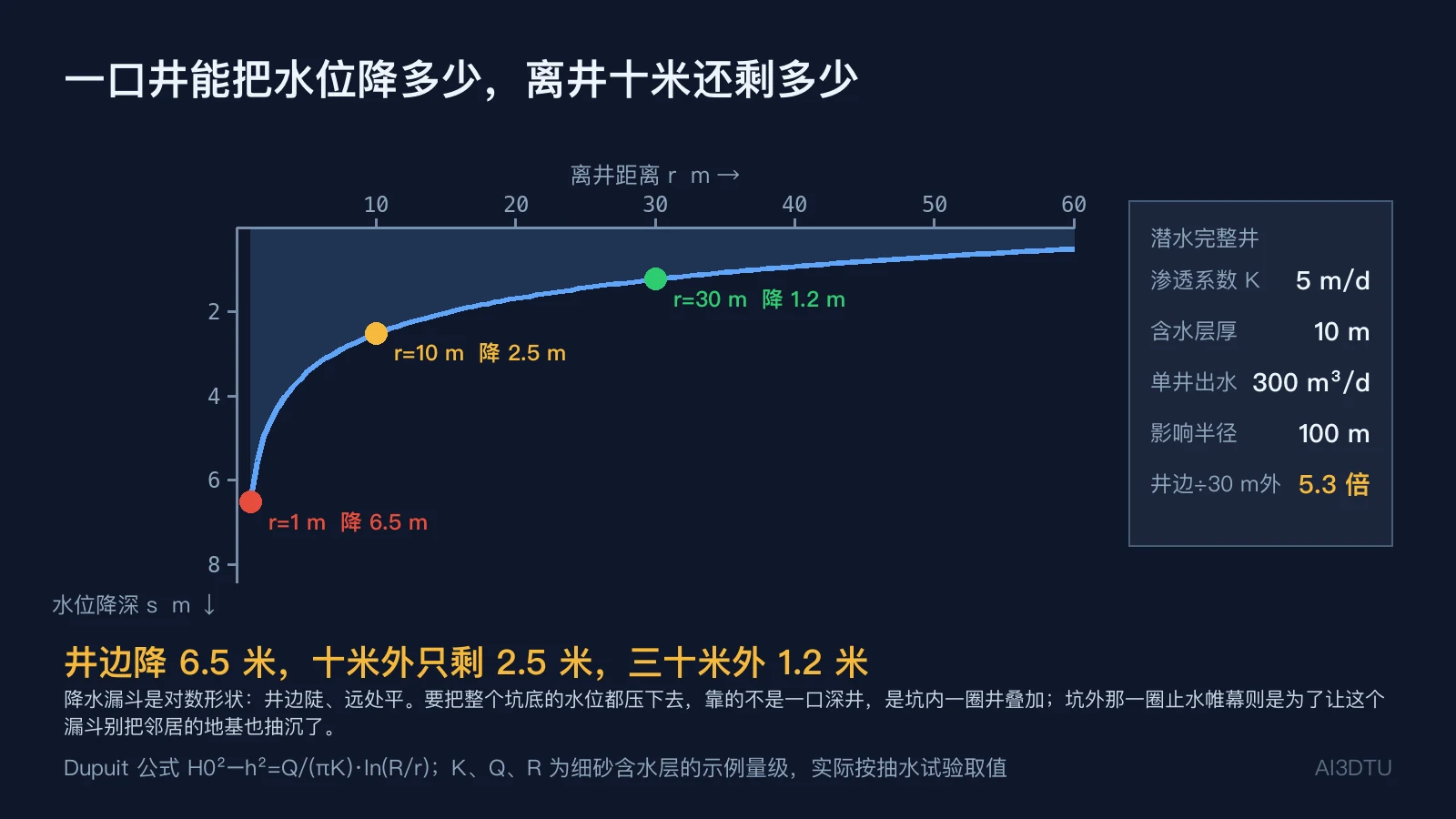

把上一节的算例画成曲线：横轴是离井的距离，纵轴是水位降深。井边 6.5 米，5 米外约 3.4 米，10 米外 2.5 米，30 米外 1.2 米。井边和三十米外差 5.3 倍。

这条曲线解释了两件事。一是井距：坑内井与井之间的漏斗要互相搭接，才能把坑底中央的水位也压下去，所以井距一般十几米、按漏斗搭接算。二是帷幕的必要性：没有帷幕，这个漏斗会一直延伸到坑外几十米，邻近建筑物正好坐在漏斗的斜坡上——不均匀沉降就是这么来的。

管涌：水从桩脚下面带着砂涌进来

坑内外水位差大、坑底又是砂层时，还有一种破坏：管涌。水从围护结构底部绕过来、沿着砂层向坑内渗，渗透坡降大到一定程度，砂粒被水带着走，坑底冒出一个个带砂的水泡，砂层被掏空，围护结构跟着失稳。

对付它的办法和隆起不同：隆起靠加固坑底的软土，管涌靠加长渗径——帷幕和围护结构插得更深、插进不透水层，让水绕更远的路，坡降就降下来了；或者坑内降水把水位差本身消掉。剖面图上帷幕底为什么要伸进那层深灰色的不透水层，答案就在这里。

监测报警值：十米是分水岭

基坑挖起来之后靠监测保命：围护墙顶的水平位移、深层水平位移（测斜）、支撑轴力、坑外地面沉降、邻近建筑物沉降、地下水位。每一项都有预警值、报警值和控制值，超了就停挖、加撑、回灌。

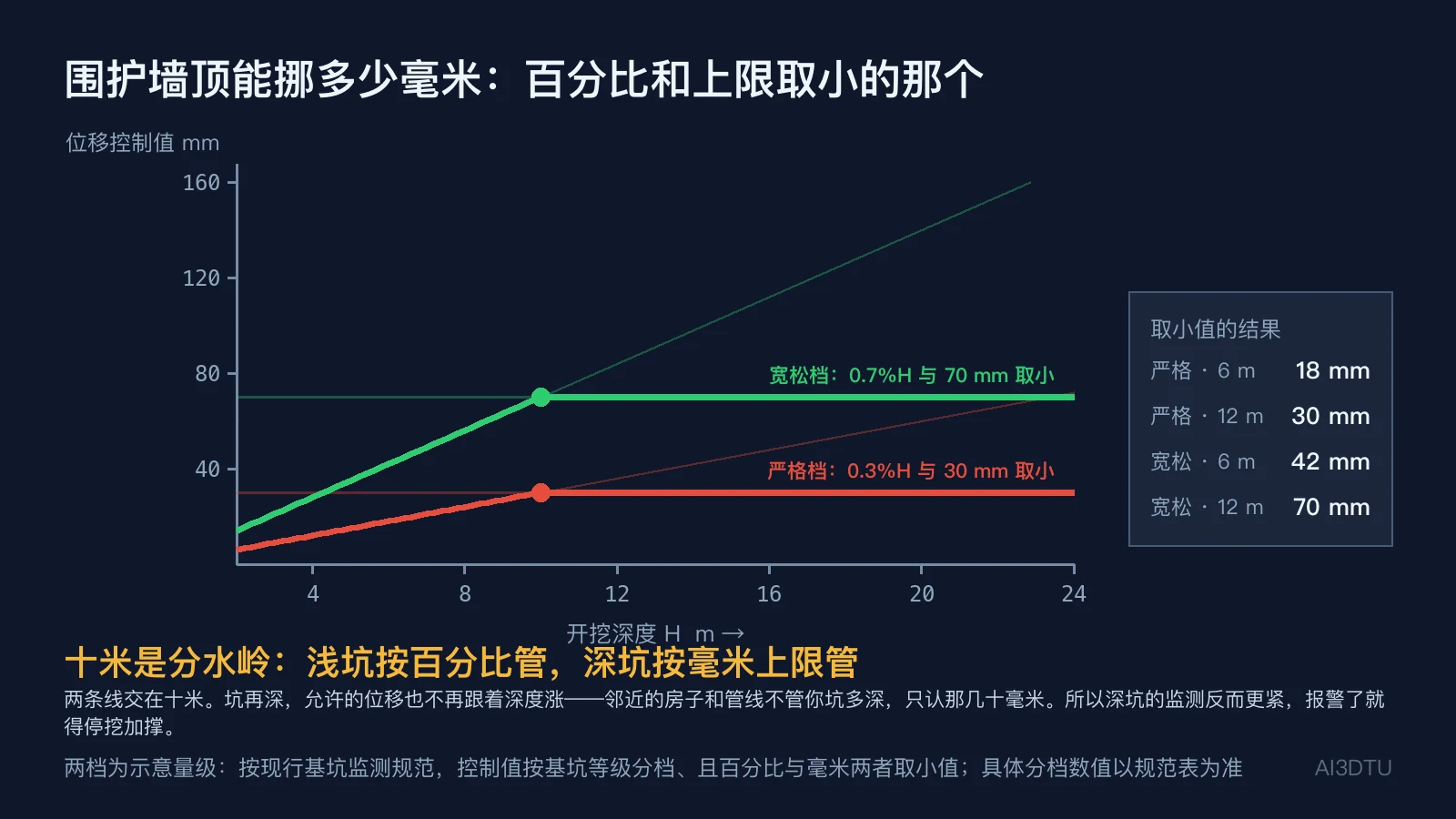

以围护墙顶水平位移的累计控制值为例，规范按基坑等级分档给两种口径——开挖深度的百分比和毫米上限，两者取小值。示意两档：严格档 0.3%H 与 30 mm，宽松档 0.7%H 与 70 mm。六米的坑，严格档允许 18 mm、宽松档 42 mm（都是百分比控制）；十二米的坑，严格档 30 mm、宽松档 70 mm（都到了毫米上限）。两条线交在十米：浅坑按百分比管，深坑按毫米上限管。

为什么深坑不让位移跟着深度涨？因为邻近的房子和管线不管你坑多深，只认那几十毫米。所以深坑的监测反而更紧、报警更早——报警值不是设计参数，是周边环境的容忍度。具体分档数值以现行监测规范的表为准。

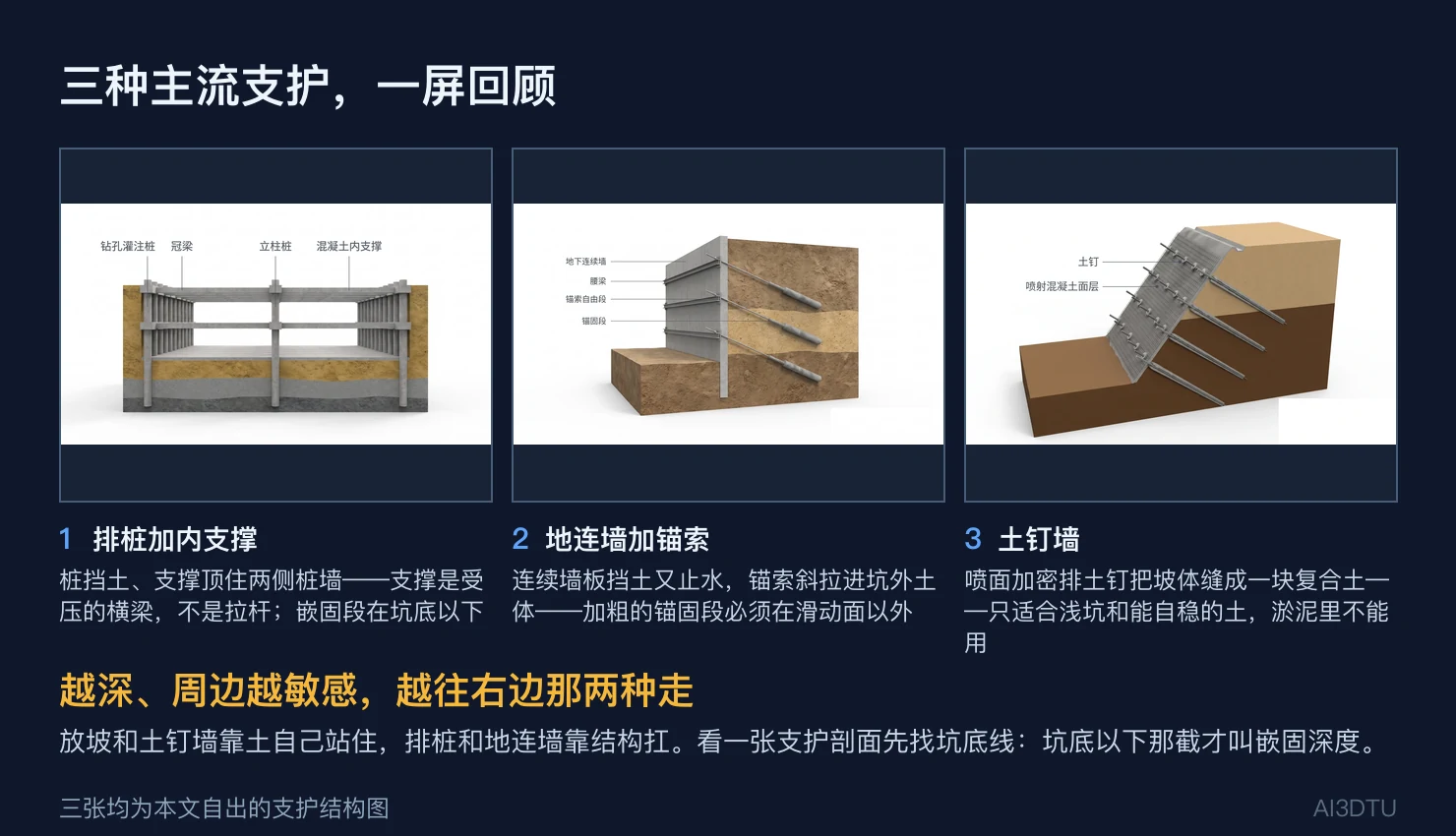

三种主流支护，一屏回顾

放坡和土钉墙靠土自己站住，排桩和地连墙靠结构扛。越深、周边越敏感，越往右边那两种走。看一张支护剖面先找坑底线：坑底以下那截才叫嵌固深度。

看一张基坑支护剖面，先看哪几处

一、坑底线在哪。坑底以下那截才叫嵌固深度，从地面算的是桩长。二、内支撑是不是横着顶在两侧墙上的粗梁。画成绷紧的斜索就是把它和锚索搞混了。三、锚索加粗的锚固段在不在滑动面以外。在里面等于没锚。四、地连墙还是排桩。连续墙板和一根根桩，止水性和刚度差很多，图上不能互相替代。五、土钉墙用在什么土。淤泥、淤泥质土不能用。六、降水井在帷幕里面还是外面。帷幕内降水，帷幕外回灌。七、图签上的安全等级和剖面上的结构型式。别当成一回事。

最容易讲错的几处

主动、被动土压力搞反。主动是墙往坑里让、土松弛时推墙的力，作用在坑外一侧；被动是墙往土里挤时土顶回来的抗力，作用在坑底以下的嵌固段前面。剖面图上箭头方向和位置要对应。

锚固段画在滑动面以内。自由段可以在里面，锚固段必须穿过滑动面落在稳定土体里。

内支撑画成拉杆。支撑是受压的横梁，两端顶在冠梁或腰梁上，中间有立柱托。

地连墙和排桩混为一谈。地连墙是分槽段浇筑的连续墙板，排桩是间隔的单桩、桩间要另做止水。

土钉墙用在软土里。淤泥、淤泥质土拉不出摩阻力，土钉缝不住。

止水帷幕和降水井的关系画反。帷幕把坑内外隔开，降水井在帷幕内侧疏干坑内；坑外水位下降影响周边时在帷幕外侧回灌。

嵌固深度从地面算。它特指坑底以下的埋置深度。

把安全等级当成支护型式。等级是按失效后果分的风险级别，型式是结构选型，两者独立。

从平面加剖面到三维支护体系

基坑支护图纸是工程线里第二类出图效果格外好的图纸。支护剖面图本身已经把围护结构多深、支撑在哪个标高、锚索什么倾角、土层怎么分、水位在哪画清楚了；平面图已经把桩位、支撑布置、帷幕和监测点摆好了。翻成三维时做的是把这些二维几何立起来——沿剖面轮廓把桩和墙拉成实体、把支撑架到对应标高、把土层按厚度铺开——而不是凭空猜。

在 AI3DTU 上，把支护典型剖面图上传、选参考图渲染，出来的是剖切开的三维基坑：排桩的排列、两道支撑的层次、锚索伸进土体的倾角和长度、冠梁腰梁和降水井，土层分界和地下水位线保留在原位。专家论证会上，这一张图比平面图和剖面图分开讲直观得多；施工交底时班组一眼能看懂支撑在哪一层、挖土怎么绕。它用于汇报、论证和交底，不是计算模型，配筋、支撑轴力和稳定验算仍归专业软件。
