路基横断面图怎么看：AT、AW、Hs、Hd 是什么，填方翻倍土方翻 2.4 倍，一个坡泡了水安全系数打对折

发布于 2027-01-16｜相关行业：公路桥隧

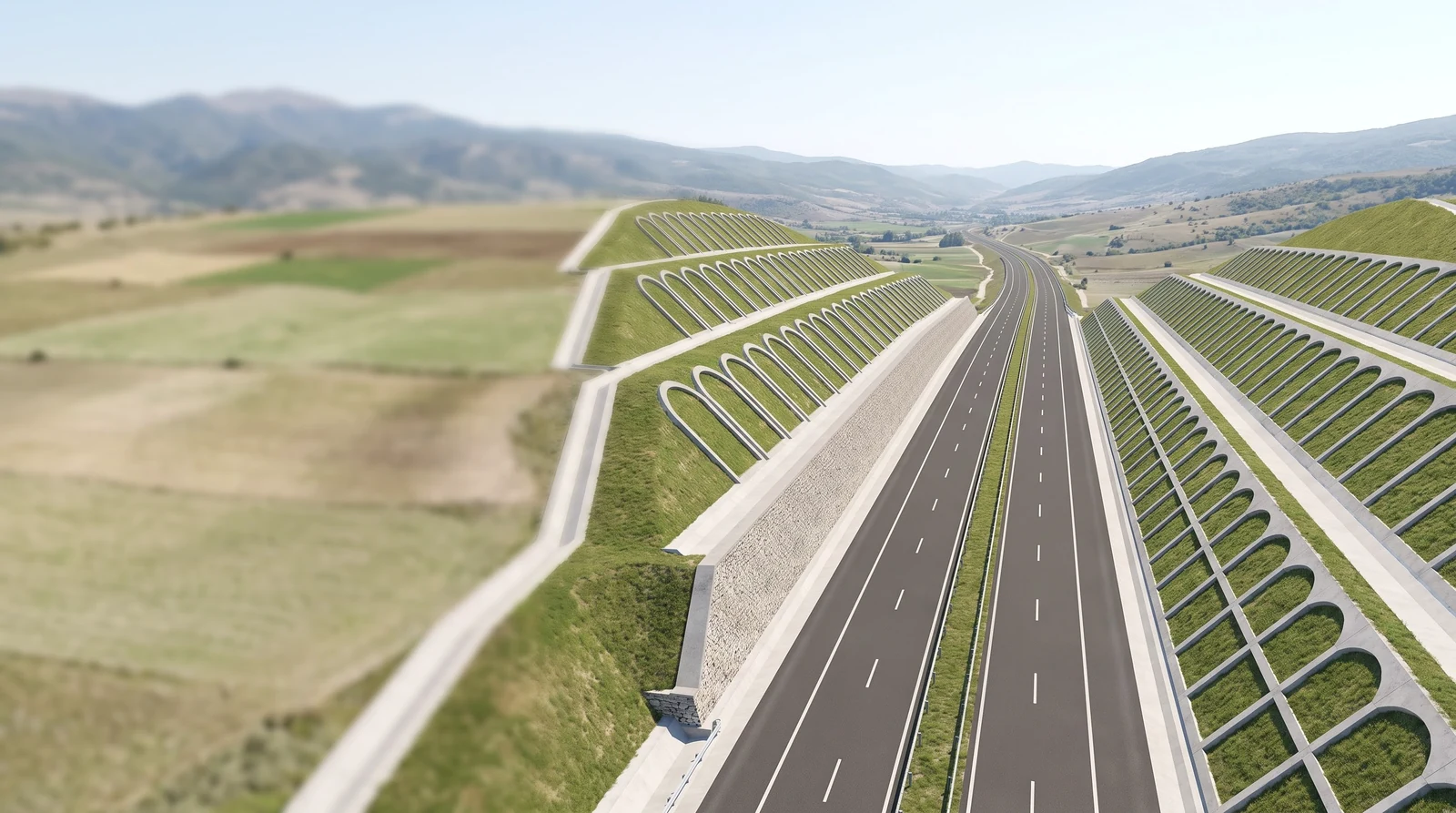

一套路基设计图纸上有什么

公路的路基设计图，主体是一叠路基横断面图：沿着路线每隔 20 米或 25 米切一刀（地形变化大的地方加密），每一刀画一张。每张图上是一条折线画出的原地面、叠在上面的路基轮廓（填出来的梯形，或者挖进地面的槽）、两侧边坡的坡比、坡脚的排水沟，以及断面下方一小行标注——桩号、设计高程、地面高程、填挖高度、填方面积、挖方面积。翻到最后，往往还附一张路基标准横断面图（路基宽度怎么分配：行车道、硬路肩、土路肩、中央分隔带）和一张路面结构图（面层、基层、底基层各多厚）。

另外几张图管的是横断面图上画不下的东西：边坡防护工程设计图（哪一段用拱形骨架、哪一段用框架梁，锚杆多长）、挡土墙设计图（墙高、墙背坡度、泄水孔位置、基础埋深）、路基排水设计图（截水沟、边沟、排水沟、急流槽的平面走向和断面尺寸）、特殊路基处理设计图（软基段的排水板间距、换填深度，高填方的分层要求）。

这一期的主线就是：把横断面图上每个字母、每条线翻成三维之后长什么样。先把那几个字母说清楚，再按从上到下、从中间到两边的顺序，把路面结构、边坡、护坡、挡墙、排水、特殊路基逐个过一遍，能算的都算一遍。

横断面图上的字母：AT、AW、Hs、Hd 各是什么

常见的路线设计软件输出的横断面图，每个断面下面都有一行由字母加数字组成的标注。搜索「横断面图 AT AW Hs Hd 代表什么」的人很多，这里按最常见的一套写法解释——不同软件、不同设计院的习惯有出入，以图纸自己的图例为准。

看懂这一行的关键是三对关系：Hs 减 Hd 就是中桩处的填挖高度（正的填、负的挖，很多图把它拆成 Ht 和 Hw 两项分别写）；AT 和 AW 是这一张断面上填方和挖方的面积，单位是平方米，后面算土方就靠它们；Wz 和 Wy 是中线左右两侧各占多宽，两边不一定对称——超高段、加宽段、有分离式路基的段落左右不等。

还有几样东西不是字母，但同样是这张图的骨架：桩号（K12+340 表示距起点 12 340 米）；坡比用「1:1.5」这种写法标在边坡线旁边，冒号前面是竖直、后面是水平，数字越大坡越缓；地面线用细折线、设计线用粗线，两条线之间围出来的就是填方或挖方面积。

三种断面形式：路堤、路堑、半填半挖

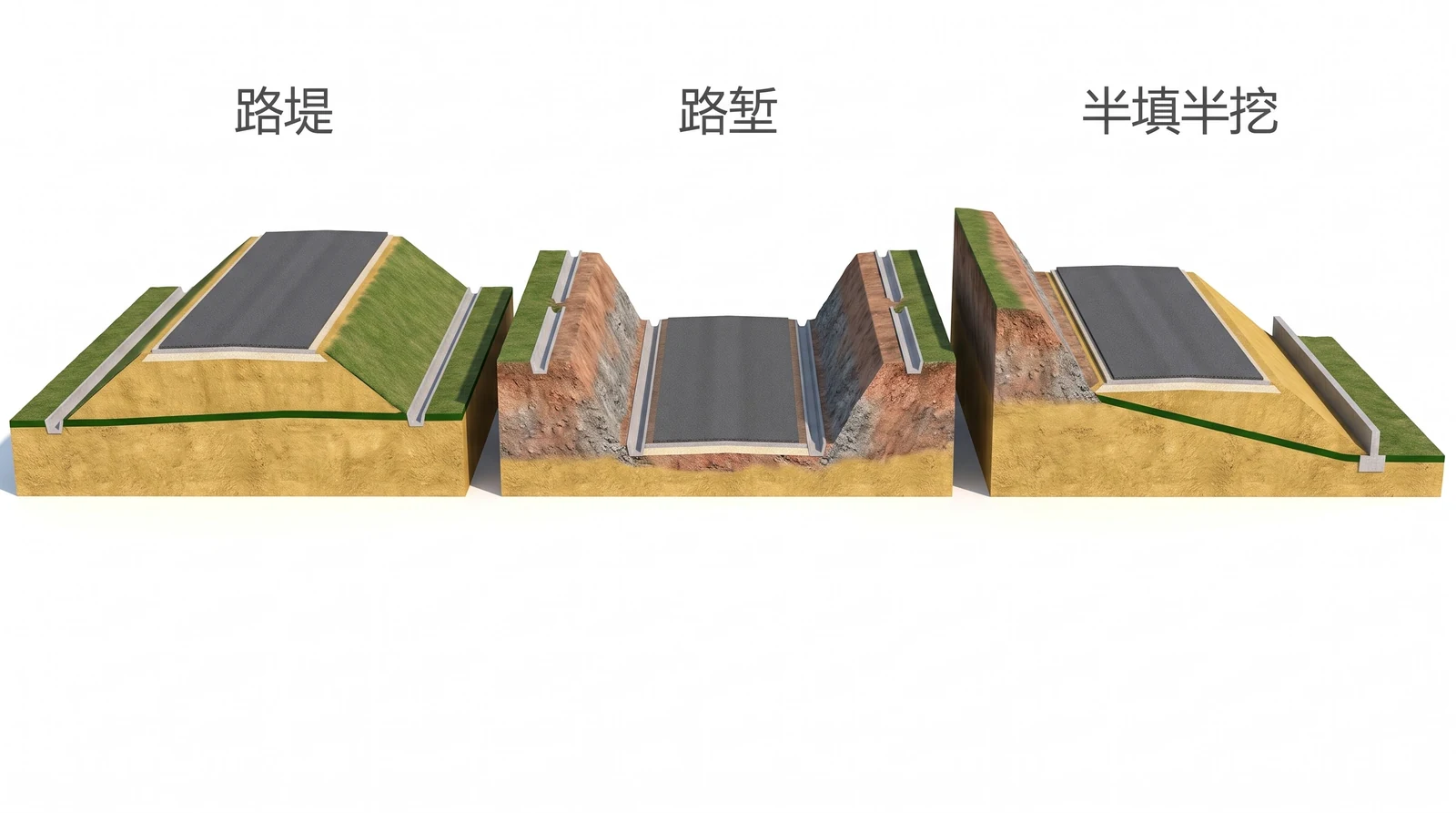

按路基和原地面的关系，横断面只有三种形状。路堤：路面高于地面，整个路基是填出来的一座梯形土堤，两侧是同样平缓的填方边坡，坡脚各一条排水沟。路堑：路面低于地面，是从山体里挖出来的一条槽，两侧是挖方边坡从路面两旁升到地面，坡脚紧贴路面各一条边沟，坡顶外侧还各有一条截水沟——注意这两条沟位置不同，后面单独讲。半填半挖：路基横放在山坡上，靠山那半边是挖出来的、临空那半边是填出来的，填方那半边的坡脚常常立一道矮挡墙把坡脚收住。

三种形式的分界不是设计师随手选的，是路线纵断面和地形共同决定的：路线要过山，纵坡又不能太陡，路面高程就被卡死了，地面比它高的地方自然是路堑、比它低的地方自然是路堤。横断面图上的填挖高度就是这两条线的差。所以看一叠横断面图，翻几张就能感觉到路线是在爬坡还是在过垭口。

半填半挖多一个别的形式没有的问题：填挖交界处的土会不均匀沉降，挖方那半边落在原状土上不动，填方那半边随着填土压密往下沉，路面从中间裂开一条纵缝。所以规范要求地面横坡陡到一定程度（常用的界限是陡于 1:5）就得先在原地面上挖台阶再填，台阶宽两米以上、向内倾斜，让填土骑在台阶上而不是贴在斜坡上滑。

断面法算土方：AT 平均一下乘间距

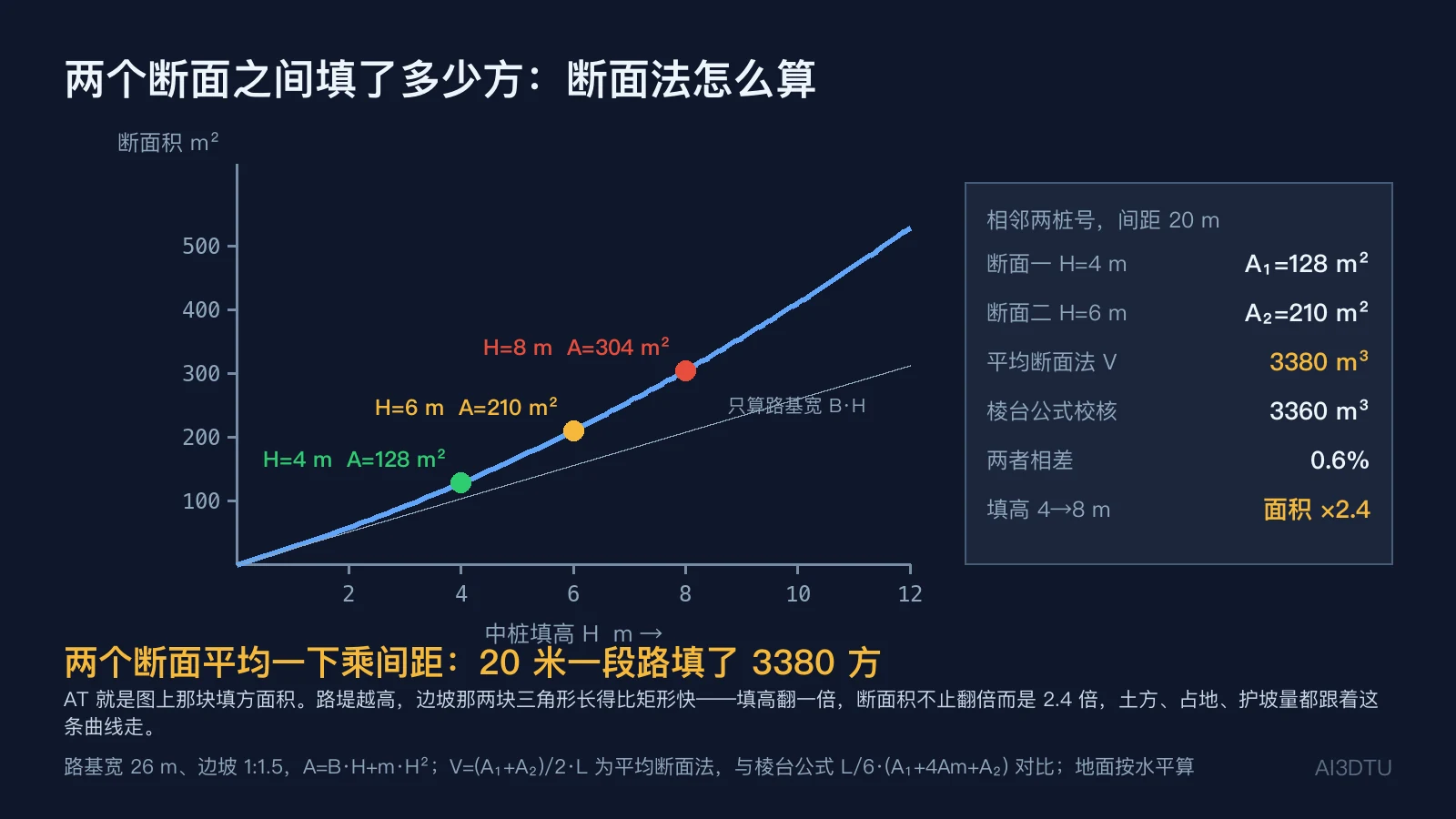

横断面图上那个 AT 是干什么用的？算土方。最常用的是平均断面法：相邻两张断面的填方面积加起来除以二，乘上两个桩号之间的距离，就是这一段的填方体积。举一个具体的数：路基宽 26 米（双向四车道高速公路整体式路基的典型宽度）、边坡 1:1.5，断面一中桩填高 4 米，断面面积 26×4+1.5×4² = 128 平方米；断面二填高 6 米，面积 210 平方米；两个桩号相距 20 米，填方 V = (128+210)/2×20 = 3380 方。用更精细的棱台公式（两端面积加四倍中间面积除以六）算是 3360 方，差 0.6%，日常估算平均断面法够用。

这条算式里藏着一个常被低估的关系：路堤断面积随高度是二次增长的。A = B·H + m·H²，第一项是路基宽度乘高度的矩形，第二项是两侧边坡的两个三角形，它跟高度的平方走。填高从 4 米翻到 8 米，面积从 128 涨到 304 平方米，不是两倍，是 2.4 倍；再高一些，三角形那部分就压过矩形了。土方、占地、护坡面积全都跟着这条曲线走——这是高路堤造价陡增、也是设计上尽量让路线「填挖平衡」的直接原因。

看横断面图时可以顺手做的一件事：把每张图的 AT 和 AW 沿桩号累加，就是这段路的土方调配表的雏形。哪一段挖多填少要外运弃土、哪一段填多挖少要借土，在横断面上已经写明白了。

路面结构层：面层、基层、底基层、垫层，顺序不能倒

横断面图上路基顶那一条薄薄的深色带，展开就是路面结构图。从上到下是固定的四层：面层——直接被车轮碾、被雨淋晒的那一层，高速公路一般是三层沥青混合料，上面层 4 厘米、中面层 6 厘米、下面层 8 厘米，合计 18 厘米上下；基层——承重的主力，常用水泥稳定碎石，分两层摊铺，总厚 30 多厘米；底基层——基层下面再垫一层强度低一些的材料，级配碎石或水泥稳定土，20 厘米左右；垫层——水文条件差的路段在最下面加一层砂砾，排水、隔温、防冻胀，15 厘米左右。这四层加起来七八十厘米到九十厘米，下面才是压实的路基土。

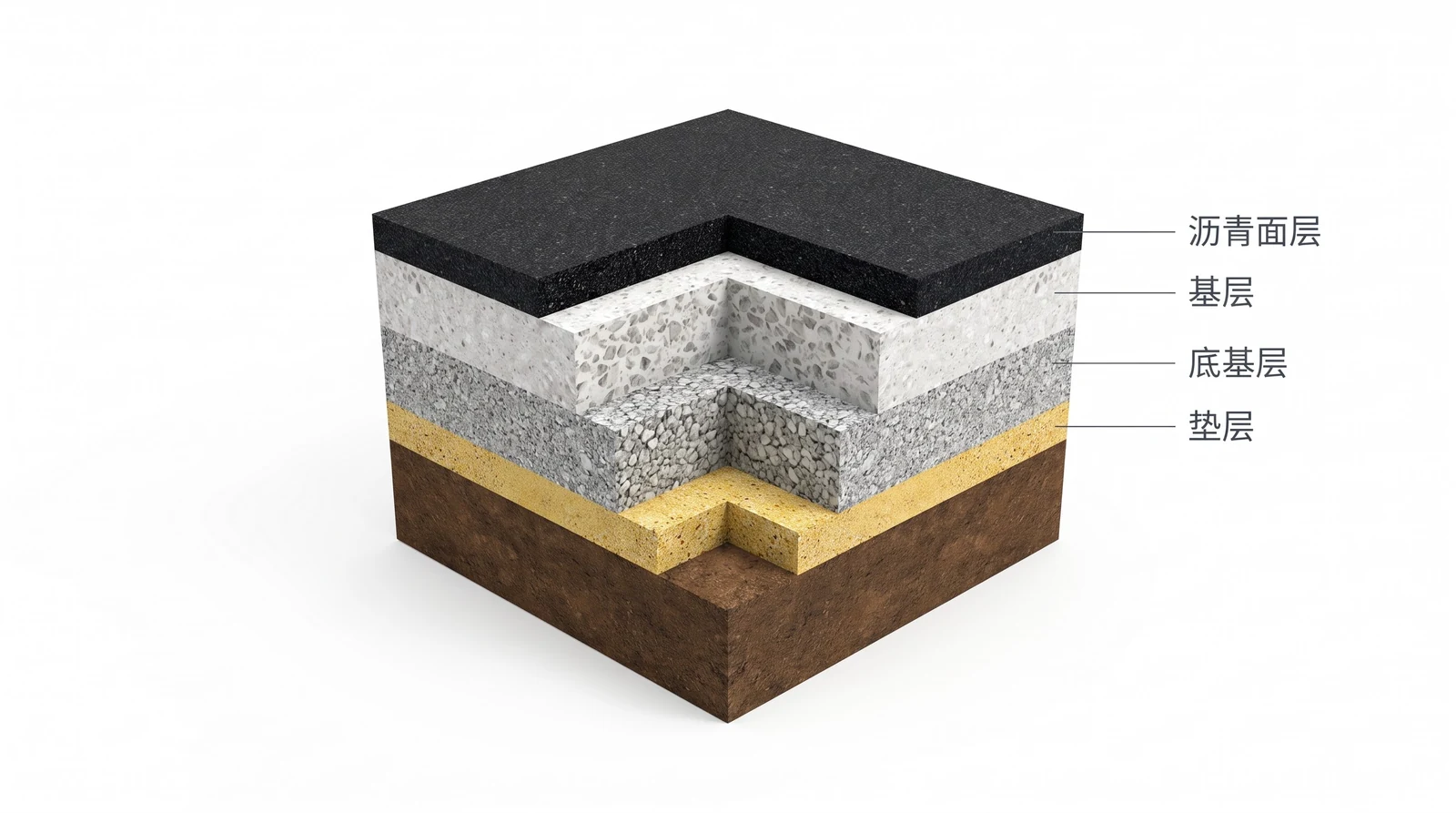

剖切图上颜色一目了然：最上面薄薄一层黑的是沥青，下面浅灰白的一大块是水泥稳定碎石，再下面灰色颗粒更粗的是级配碎石，然后是黄色的砂砾，最后是褐色的土。顺序绝对不能颠倒：材料从上到下越来越便宜、也越来越软，这不是省钱的安排，是力学上的必然——下一节算给你看。

另外提一句常被混淆的名词：路床不是路面的一层，是路基顶面往下 0.8 米到 1.2 米这一段路基土的统称，它的压实度要求最高，因为它是路面结构直接坐着的那块土。路面结构图上那条「路基顶面」线，就是路床的顶。

轮胎压力走完 89 厘米，到路基顶只剩 2%

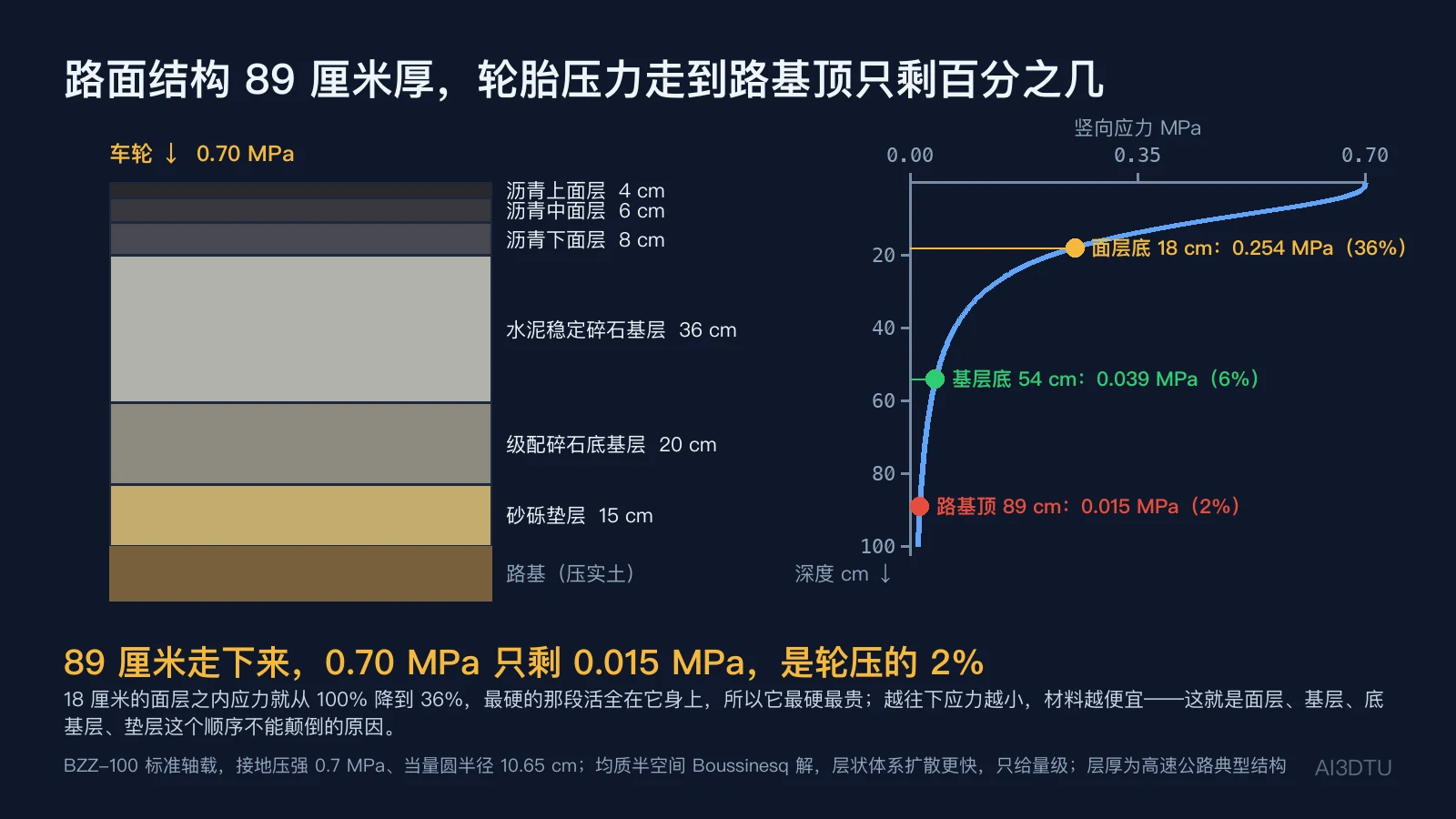

为什么面层最硬最贵、越往下越便宜？把一个标准轴载放上去算一遍就明白。我国路面设计用的标准轴载 BZZ-100，轮胎接地压强 0.70 兆帕，接地面积折成一个半径 10.65 厘米的圆。按均质半空间的弹性解（Boussinesq），荷载中心线下方深度 z 处的竖向应力是 σz = p·[1 − z³/(a²+z²)^1.5]。代进去：面层底 18 厘米处应力 0.254 兆帕，是轮压的 36%；基层底 54 厘米处 0.039 兆帕，6%；路基顶 89 厘米处 0.015 兆帕，只剩 2%。

这条衰减曲线就是路面分层的全部道理。18 厘米的面层之内应力就从 100% 掉到 36%，最硬的那段活全落在它身上，所以它用最贵的沥青混合料、对平整度和抗车辙要求最高；基层接住剩下的三分之一，用水泥稳定碎石这种刚度大、便宜得多的材料；到了路基顶只剩百分之二，压实好的土就足够。把便宜的放上面、贵的放下面，上面那层先碎，下面的再硬也白搭。

要说明的是，真实路面是层状体系，上硬下软的结构让应力扩散得比均质半空间更快，路基顶的应力会比 2% 还低——这里用均质解只是给一个量级，让读者看见「为什么是这个顺序」。真正的结构厚度由弯沉和层底拉应力控制，那是路面设计软件的事。

路堤边坡和路堑边坡：坡比的习惯不一样

横断面图两侧那两个「1:1.5」「1:0.75」，是这张图上最要紧的两个数之一，而且填方和挖方的写法习惯不同，看图时先分清是哪一种。路堤边坡是人工填出来的土，材料均匀、性质已知，坡比按填料和高度取：一般土质填料、高度 8 米以内常用 1:1.5；超过 8 米的高路堤，上部 8 米 1:1.5、下部放缓到 1:1.75，更高的还要再缓——因为越靠下的土承担的上覆压力越大。

路堑边坡挖的是原状土或岩石，坡比取决于挖到的是什么：软土、黏性土可能要 1:1 到 1:1.5，硬土 1:0.75 上下，风化岩 1:0.5，完整硬岩可以陡到 1:0.3 甚至更陡。所以同一张路堑横断面上，边坡线常常是分段折的——上面一段是土，缓；下面一段进了岩，陡。图上边坡线旁边标着不同的坡比，就是在告诉你地层在这里换了。

两条常识红线：路堑边坡上缓下陡是有条件的——只有岩土分层是「上土下岩」时才会出现下面比上面陡；同一种土的高路堑照样要上陡下缓或者分级放缓。路堤边坡不会陡过 1:1.5 太多——填土再好也是松散体，陡了自己就滑。图上要是看到一个 1:0.5 的路堤，先怀疑是画错了或者那不是路堤是挡墙。

边坡分级与平台：每 8–10 米切一刀

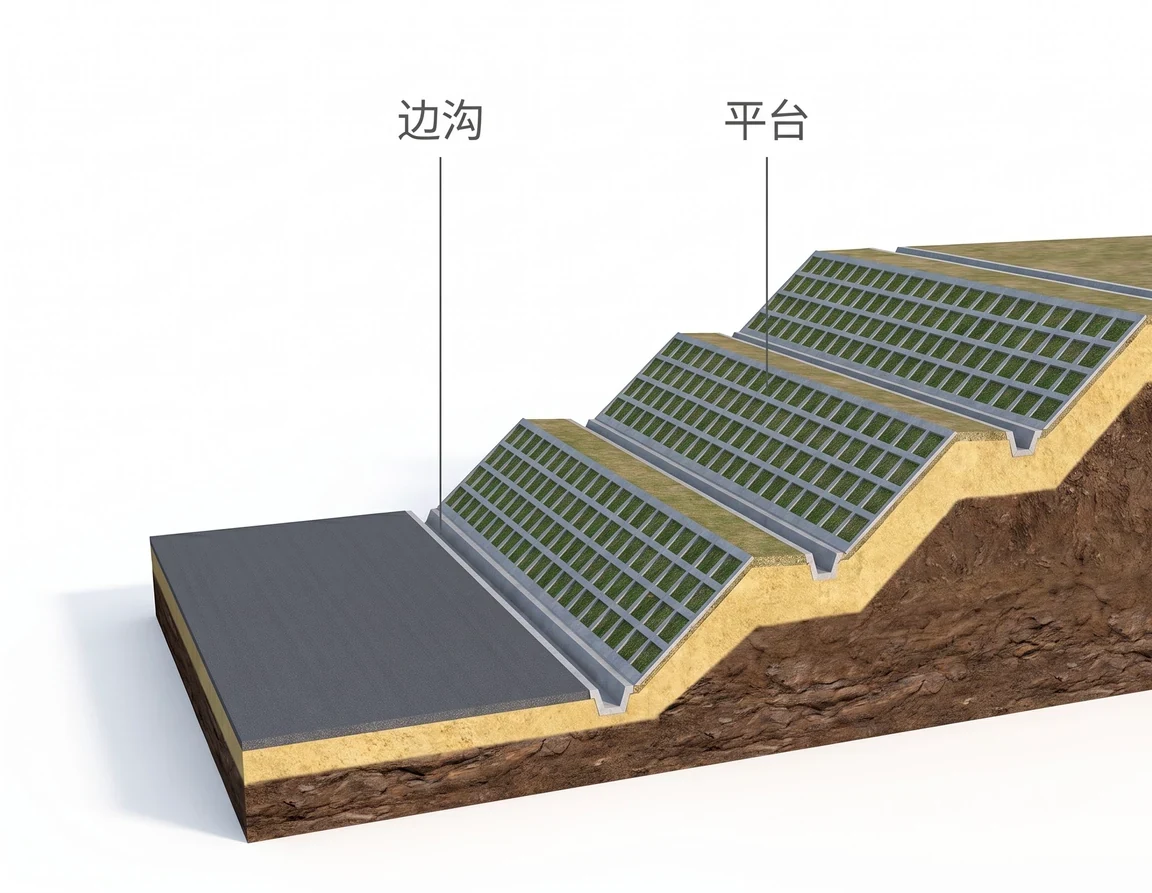

边坡一高，横断面图上就不再是一条直线，而是折成几段，每段之间夹一小段水平线——那就是平台。规范上的做法是路堑边坡每 8 米到 10 米一级，级间设 1 米到 2 米宽的平台；高路堤也一样，8 米以上分级。剖视图上看得很清楚：三级坡从路面旁边的边沟一级一级升到坡顶，每两级之间一条窄平台，平台上还有一条更小的浅沟。

平台不是为了好看。它干三件事：截水——雨水沿坡面往下冲，冲程越长冲刷越重，每一级平台把坡面水截住排走，坡面只承受本级的水；减载——把一个大坡分成几个小坡，每一级坡脚承受的上方土体重量减小，稳定性提高；检修——人能站上去检查裂缝、清理落石、维修护坡。所以平台上那条小沟（平台截水沟）不是可有可无的装饰，没有它平台反而成了积水渗水的地方。

路堑还有一个平台容易被忽略：坡脚和边沟之间那一小段平地，叫碎落台，一两米宽，专门接住坡面掉下来的碎石碎土，不让它们直接掉进边沟或路面。横断面图上边沟和坡脚之间那一小段水平线就是它，翻成三维就是坡脚那条窄窄的台子（本节配图为示意，省略了碎落台，边沟直接贴着坡脚）。

分级加平台、上陡下缓：一公里多占 24 亩

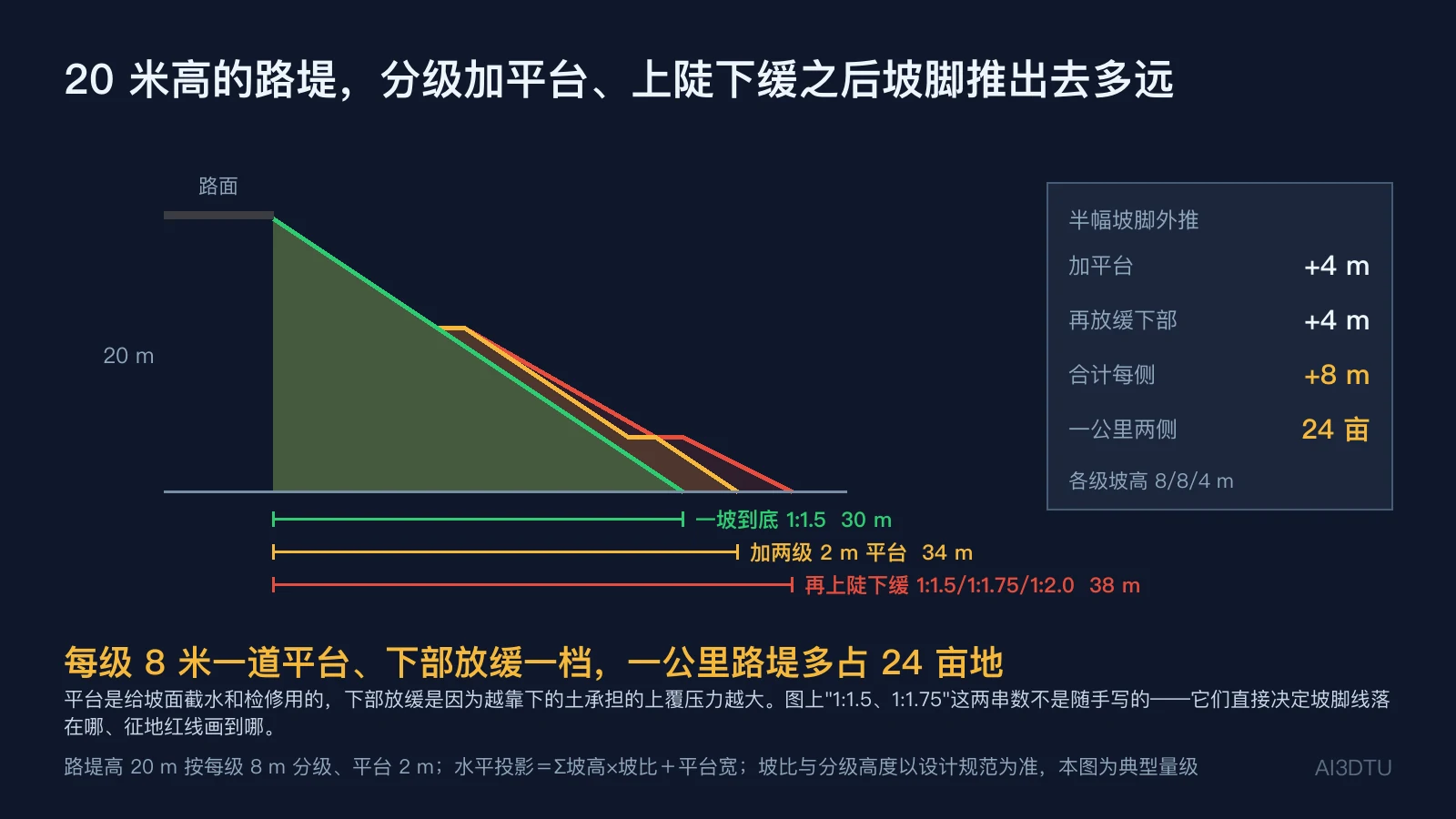

平台和放缓都有代价——坡脚往外推。拿一座 20 米高的路堤算：按 8 米一级分成 8、8、4 米三级。一坡到底 1:1.5，半幅边坡水平投影 20×1.5 = 30 米；加两道 2 米平台，34 米；再按上陡下缓取 1:1.5、1:1.75、1:2，12+14+8+4 = 38 米。每一侧坡脚推出去 8 米，两侧 16 米，一公里路堤多占 16 000 平方米，合 24 亩——还没算护坡面积随坡长一起变大。

所以横断面图上那两串「1:1.5、1:1.75」不是随手写的，它们直接决定坡脚线落在哪、征地红线画到哪、坡脚那道挡墙要不要做。这也是为什么高路堤地段常常出现挡土墙：用一道墙把坡脚收回来，换回来的是几米宽、几公里长的一条地，在耕地或城镇附近算得过账。第 20 期讲堤防时算过同样一笔账（边坡放缓一档一公里多占 9 亩），路堤只是更高、更陡，账目也更大。

一个坡站不站得住：干的时候 1.40，泡了水 0.71

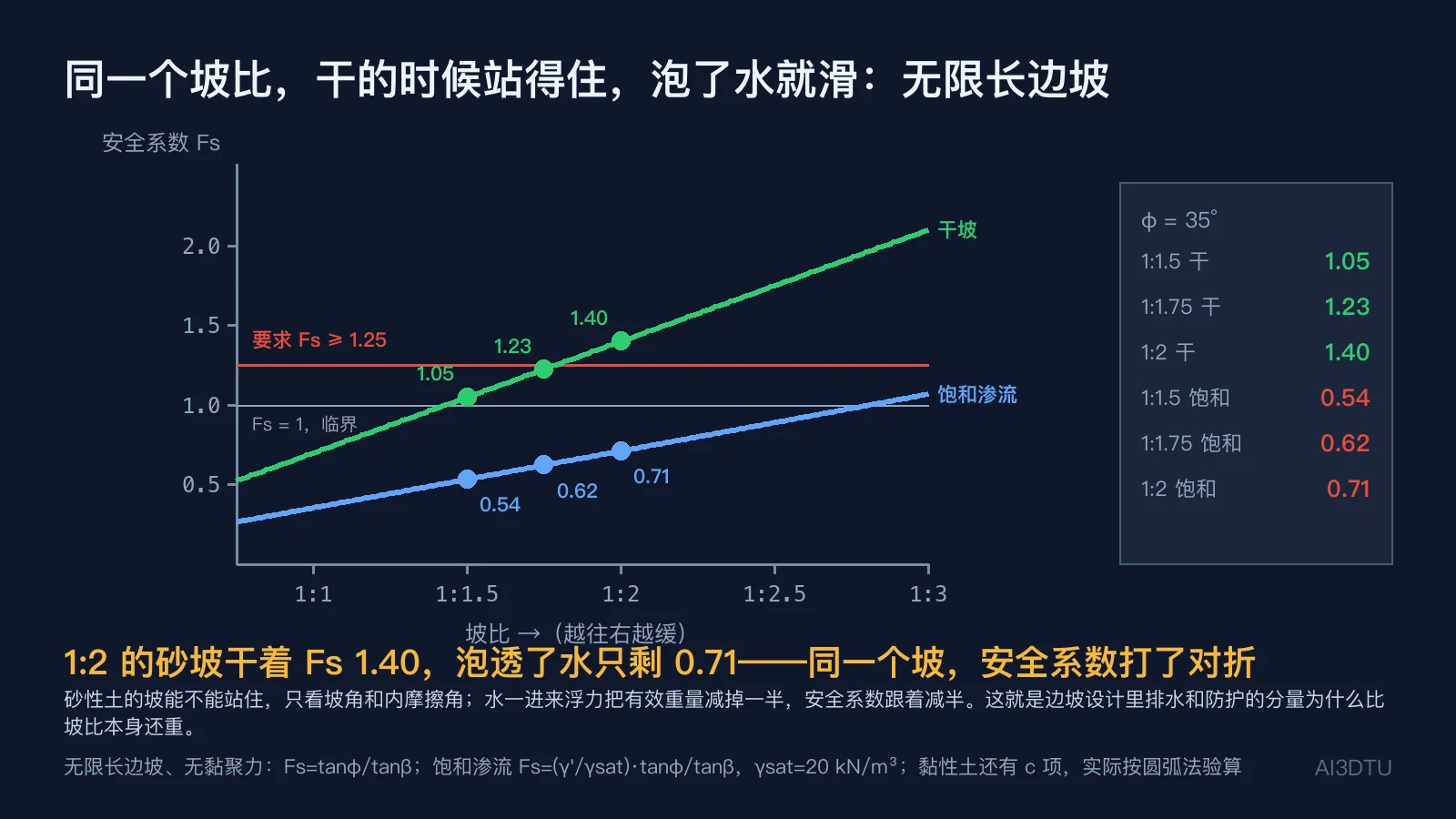

坡比为什么是 1:1.5 而不是 1:1？最简单的模型是无限长边坡：一层土顺着坡面滑，滑动面平行坡面。没有黏聚力的砂性土，安全系数就一个式子：Fs = tanφ / tanβ，φ 是土的内摩擦角、β 是坡角。取 φ = 35°（中密砂性填料的典型量级）：坡比 1:1.5 时 β = 33.7°，Fs = 1.05，勉强站住；1:1.75 时 1.23；1:2 时 1.40。路堤稳定的常用要求量级是 1.25 上下，所以砂性填料的高路堤取 1:1.75 到 1:2 不是保守，是刚好。

真正要命的是水。整个坡饱和、地下水顺坡面渗流时，浮力把土的有效重量减掉一大半，公式多一个系数：Fs = (γ′/γsat)·tanφ/tanβ，γsat = 20 kN/m³ 时这个系数是 0.51。同样 1:2 的坡，干的时候 1.40，泡透了水只剩 0.71——安全系数直接打对折，从安全变成必滑。1:1.5 那个坡更惨，0.54。

这一笔账解释了边坡工程里两个「反直觉」的重点：一是排水的分量比坡比本身还重，同一个坡，水排得掉就是 1.4、排不掉就是 0.7；二是护坡的第一个功能不是挡土，是不让雨水渗进坡体、不让坡面被冲出沟。黏性土多一项黏聚力 c，公式复杂一些，真正的稳定验算按圆弧滑动面用条分法算，但「水进来安全系数减半」这个量级是一样的。

五种护坡型式：拱形骨架、框架梁、喷锚、浆砌片石、植草

护坡管坡面，不管坡体。按「坡面是什么、怕什么」选：

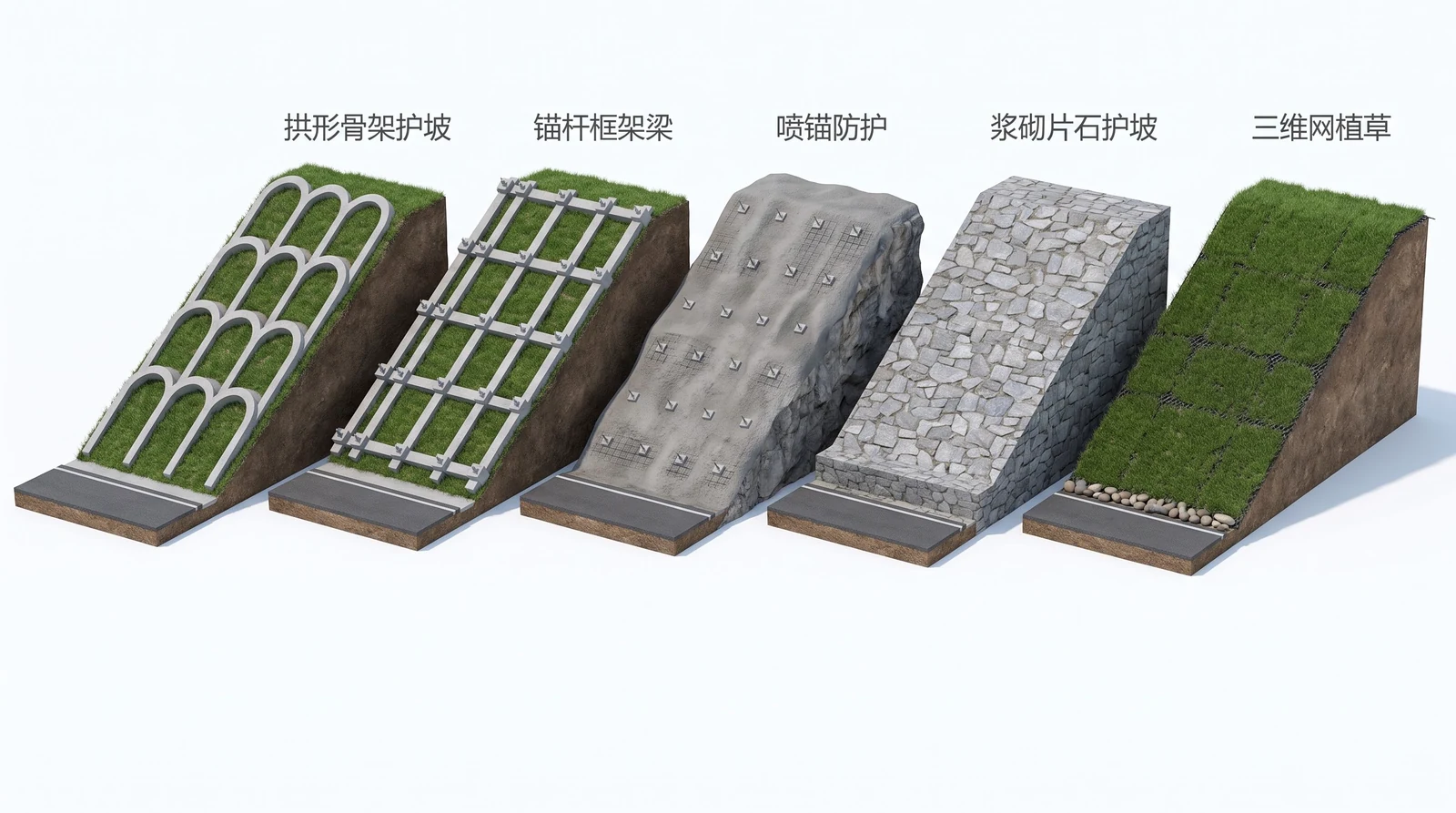

拱形骨架护坡：坡面上一列列相连的混凝土拱，拱与拱之间的格子里植草。拱把坡面分成小块、把坡面水引到拱脚排走，草根固住表土。路堤边坡的主力型式，高速公路上看到最多的就是它。锚杆框架梁：纵横正交的钢筋混凝土方格梁，每个交点上打一根锚杆进坡体，格子里植草或客土喷播。用在较陡、有一定风化的土质或软岩路堑边坡上——框架梁和锚杆给了坡面一点加固，但它仍然不是挡土墙。喷锚防护：整个坡面挂网喷一层混凝土，配系统锚杆。用在岩质边坡、尤其是风化快、掉块的岩面上，喷层封住岩面不让它继续风化剥落。浆砌片石护坡：整个坡面砌满片石、砂浆勾缝，坡脚一道基础。最传统的做法，抗冲刷好，用在受水流冲刷的路堤坡脚、涵洞进出口附近；缺点是硬、不透水、坡体里的水出不来。三维网植草：坡面铺一层三维网垫，撒草籽，草长起来把网盖住。最便宜、最生态，只适合缓坡、土质好、不受冲刷的坡面。

选型的逻辑其实一句话：先问坡自己站不站得住，再问坡面怕什么。坡体本身不稳的，护坡型式怎么选都没用，要么放缓要么支挡；坡体稳的，土坡怕冲刷就用骨架植草，岩坡怕风化就用喷锚，坡脚怕水就用砌石。护坡越硬不等于越安全，硬护坡把坡体里的水闷在里面，反而是上一节那个 0.71。

挡土墙三种：重力式、悬臂式、加筋土，墙上都有一排孔

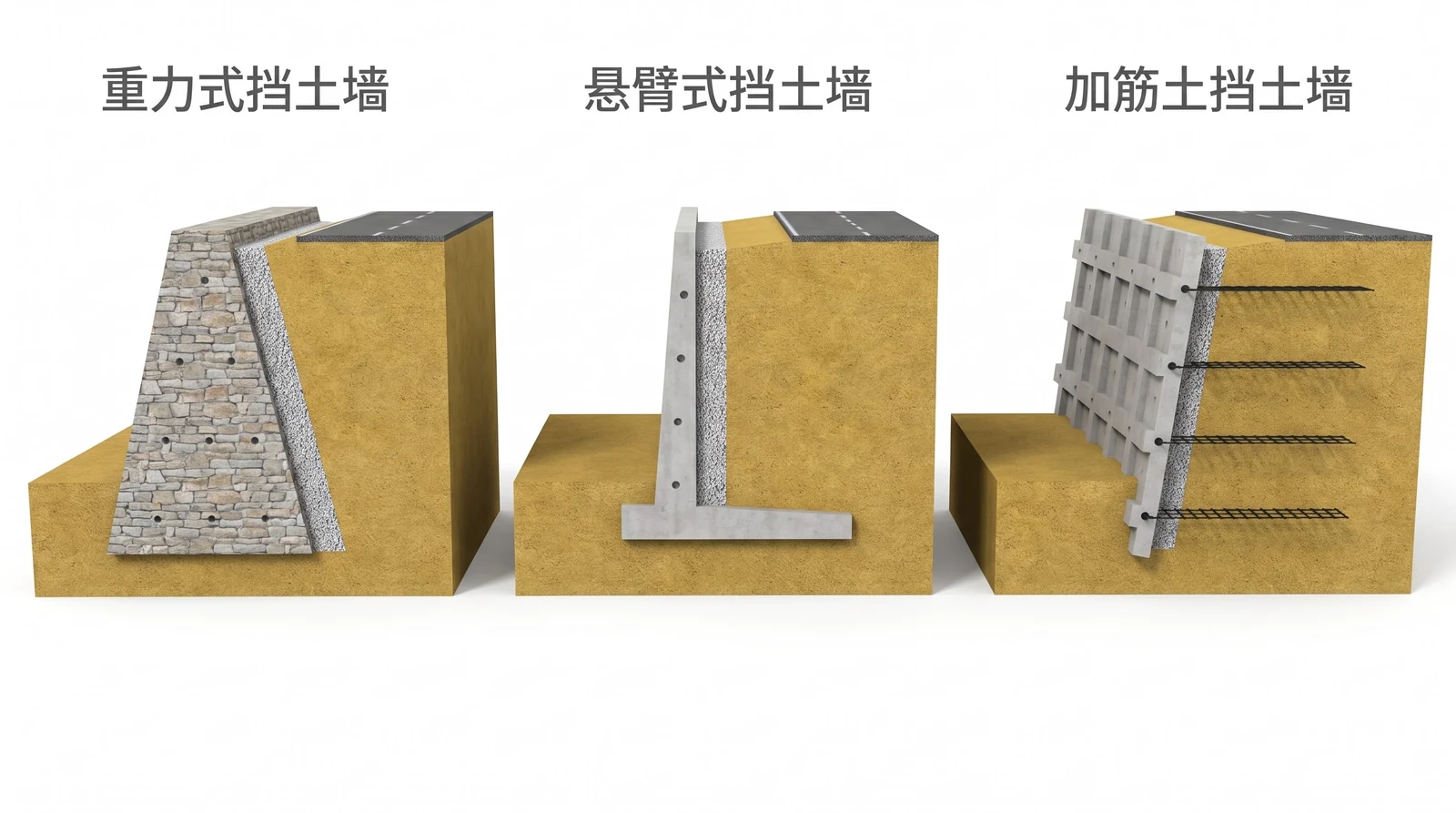

护坡管坡面，真正挡土的是挡土墙。横断面图上坡脚那个粗线画的梯形或倒 T 形就是它。三种最常见的：重力式——一堵厚实的梯形墙，浆砌片石或素混凝土，靠自身重量抵住土压力，墙高一般在 6 米到 8 米以内，再高就太胖了；悬臂式——薄薄的钢筋混凝土墙，断面是倒 T 形（立壁加墙趾板、墙踵板），墙踵板伸进填土下面，压在板上的那块土帮着墙一起抗倾覆，比重力式省材料，一般用在 6 米以内，再高就要在墙背加扶壁（扶壁式，6 米到 10 米）；加筋土——墙面只是一块块拼起来的混凝土面板，真正干活的是面板后面填土里一层层水平铺的土工格栅（或钢带），填土被格栅裹成一个整体自己站住，面板只是挡住表面不让土掉出来。加筋土墙能做到十几米高，而且适应地基变形，高路堤收坡脚用得很多。

无论哪一种，剖视图上有两样东西不能少：墙面上一排等距的小孔是泄水孔，上下交错、间距两三米，最下一排高出墙前地面一点；墙背紧贴着一条竖直的碎石带是反滤层，把土里的水汇到泄水孔排出去、又不让土粒跟着水流走。没有这两样，墙背的水积起来，水压力比土压力还大，墙就是被这个推倒的。看一张挡墙图，先找泄水孔和反滤层，找不到就是图有问题。

挡墙承受多大的力，取决于墙后土的内摩擦角和墙高——土压力随墙高的平方增长，淤泥推墙的力是砂土的两倍，这笔账在第 21 期《深基坑支护》里从主动土压力系数开始算过一遍，这里不重复。路基挡墙比基坑围护多一个特点：墙后是人工填的土，填什么、怎么压实是设计能控制的，所以规范对墙背填料（透水性好的砂砾、碎石）和压实有单独要求。

排水：截水沟在坡顶外侧，边沟在路基两侧，急流槽顺坡而下

路基排水在横断面图上只是几个小梯形，位置却各有各的讲究，画错位置的图不少。截水沟：在路堑边坡坡顶以外、离坡顶边缘一段距离（通常 5 米以上）的天然地面上，把从山坡上流下来的地表水在到达边坡之前截住引走，让坡面只承受落在坡面上的雨。边沟：紧贴路基两侧，路堑段贴在坡脚碎落台外侧、路堤段贴在坡脚，收路面和坡面的水，纵坡跟着路线走，最小 0.3%。排水沟：把边沟、截水沟的水引到路基范围以外的桥涵或天然沟里，位置在路基之外顺地形走。急流槽：边沟或截水沟的水要从高处下到低处、顺着陡坡走的那一段，用带台阶的混凝土陡槽把水送下去，靠台阶把流速消掉，槽顶一个喇叭口接水。

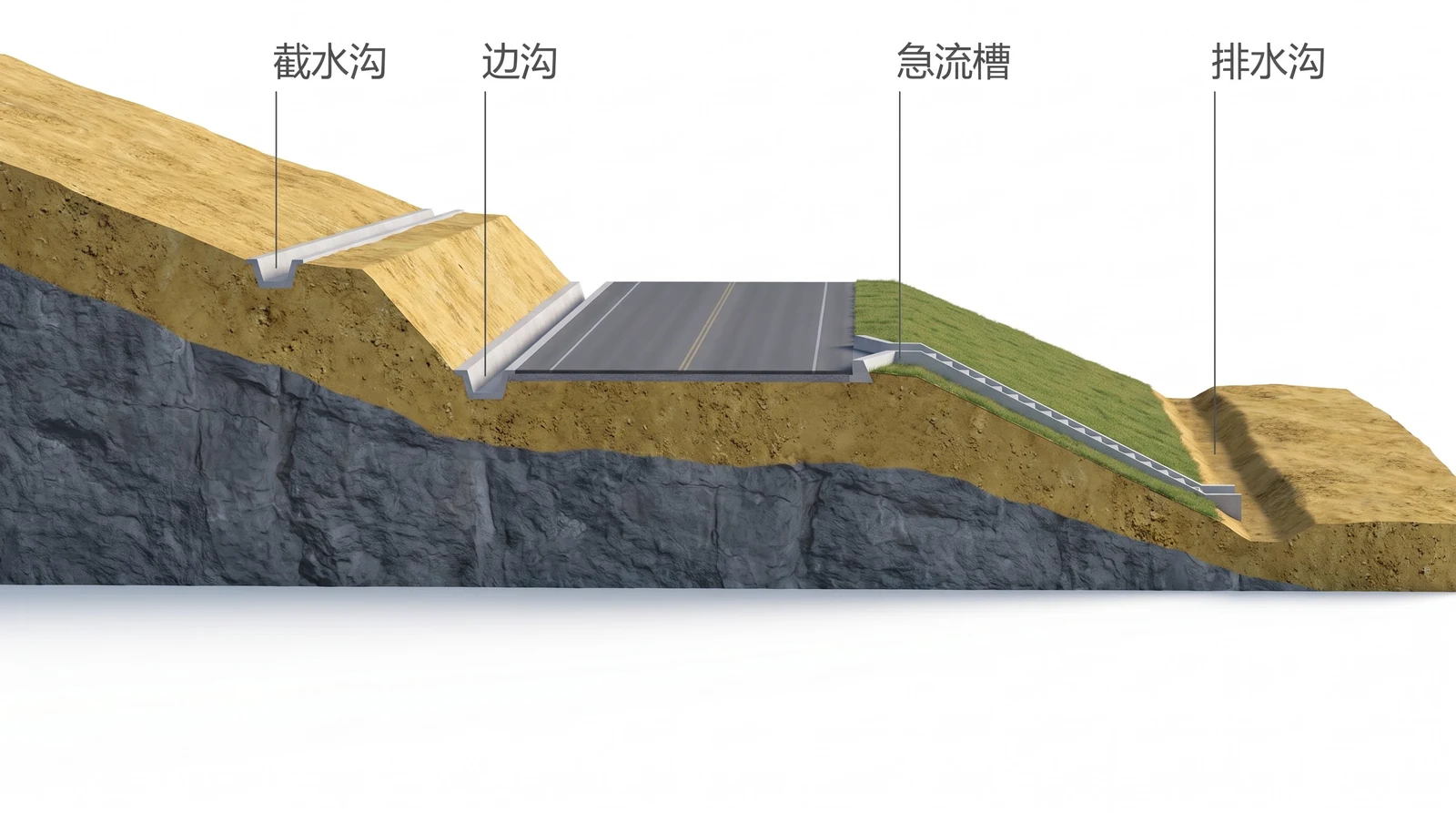

剖视图上从左到右正好排成一行：坡顶外侧那条独立的沟是截水沟，路面左侧坡脚那条是边沟，右侧填方坡面上那条带台阶的陡槽是急流槽，坡脚那条顺山坡走的土沟是排水沟。最常见的画错是把截水沟画在坡顶边缘上——离得太近，沟里的水渗下去正好泡软坡顶，把坡顶带垮，截水沟就成了「引水沟」。

还有一类图上看不见的排水：路基内部的。路床下面的砂砾垫层、挡墙后面的反滤层、渗沟、盲沟，管的是渗进路基里的水。上一节算过，坡体里的水能把安全系数减半，这些看不见的通道比看得见的沟更要命。

边沟纵坡从 0.3% 到 3%：土沟撑不住了

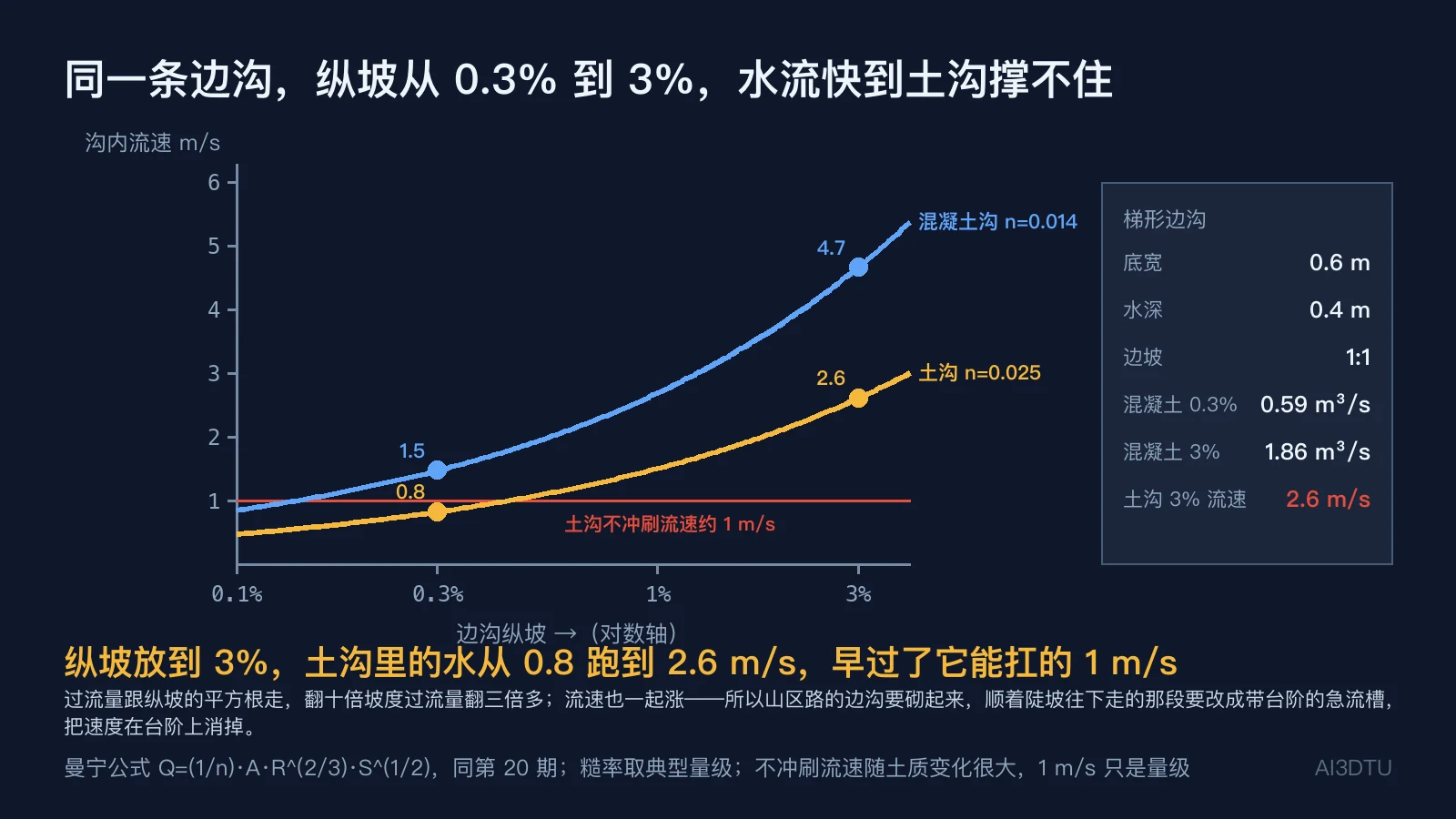

边沟能过多少水、水跑多快，用第 20 期讲河道时那条曼宁公式就能算：Q = (1/n)·A·R^(2/3)·S^(1/2)。取一条常见的梯形边沟：底宽 0.6 米、设计水深 0.4 米、边坡 1:1，过水面积 0.4 平方米。混凝土沟（糙率 0.014）纵坡 0.3% 时过流 0.59 立方米每秒、流速 1.5 米每秒；纵坡到 3%（山区路很常见），过流 1.86、流速 4.7。土沟（糙率 0.025）纵坡 0.3% 时流速 0.8 米每秒，纵坡 3% 时 2.6 米每秒。

土质边沟能扛的不冲刷流速大致在 1 米每秒的量级（随土质差别很大，黏土高些、粉砂低些）。纵坡一放到 3%，土沟里的水从 0.8 跑到 2.6，早过了它能扛的，沟底沟壁开始被淘，越淘越深，最后把路基坡脚也淘空。所以规范规定纵坡大到一定程度的边沟必须加固（浆砌片石或混凝土），更陡的段落干脆改成急流槽——台阶就是专门用来把 4 米每秒的流速在一级级跌水里消掉的。

过流量跟纵坡的平方根走，坡度翻十倍过流量翻三倍多；流速也跟着涨。这两条线在图上一比就看得出，山区路的边沟比平原路的边沟更需要砌起来，不是因为水多，是因为水快。

压实度和含水率：偏 3% 就掉到线上

路基不是把土堆上去就行，每一层都要压到规定的压实度——现场干密度除以室内击实试验的最大干密度。高速公路的要求按深度分档：路床（顶面以下 0.8 米到 1.2 米以内）不小于 96%，上路堤不小于 94%，下路堤不小于 93%。路床要求最高，因为它直接坐着路面结构。

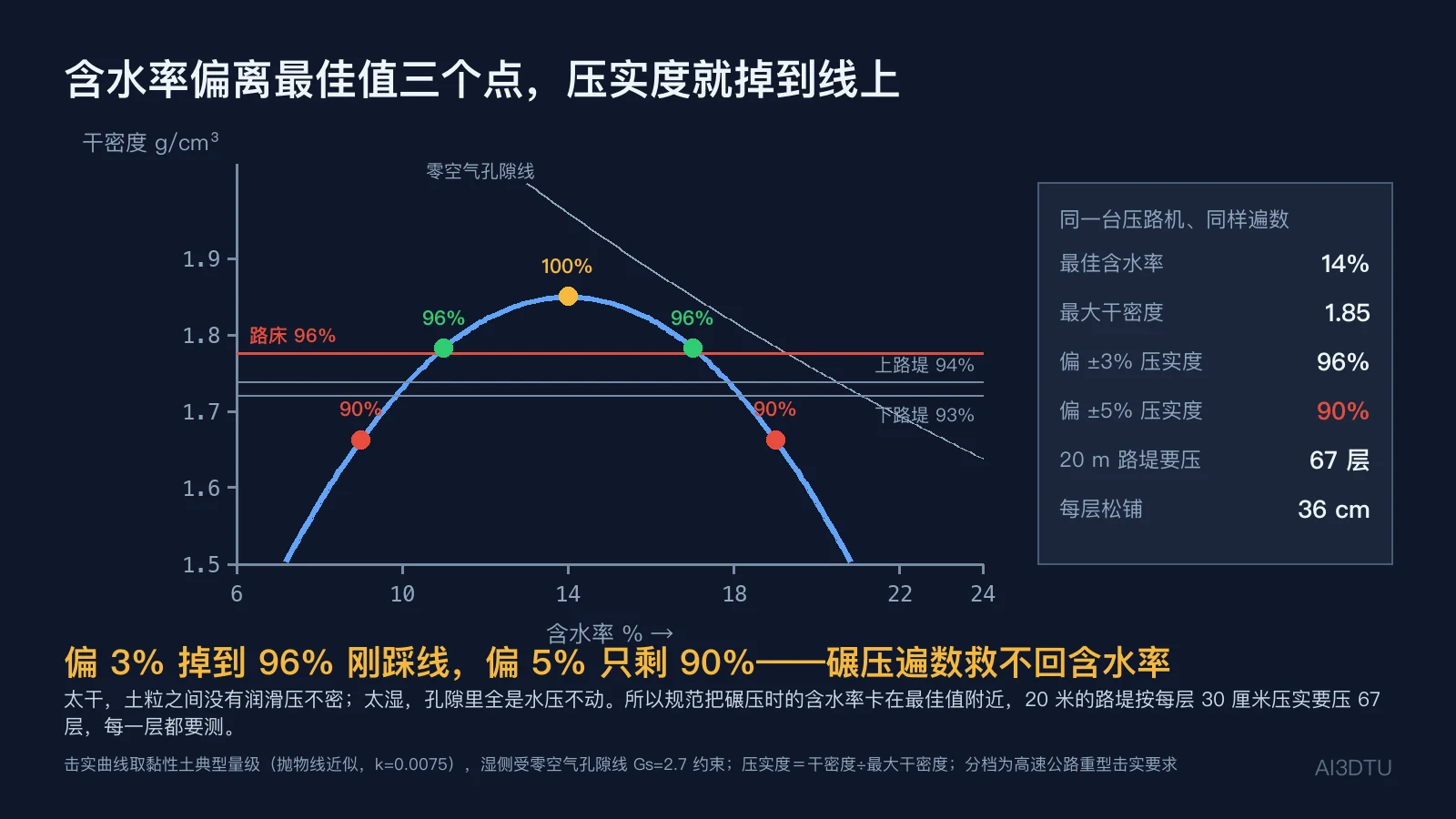

压实度能不能达到，含水率比碾压遍数更关键。同一种土做击实试验，干密度随含水率先升后降，顶点对应的含水率叫最佳含水率。取一条黏性土的典型曲线：最佳含水率 14%、最大干密度 1.85 克每立方厘米。含水率偏离最佳值 3 个百分点（11% 或 17%），干密度掉到 1.78，压实度 96%——刚好踩在路床的线上；偏 5 个百分点，压实度只剩 90%，怎么压都不合格。太干，土粒之间没有润滑压不密；太湿，孔隙里全是水压不动，多压几遍反而起「弹簧土」。所以现场把碾压时的含水率卡在最佳值正负两个百分点以内，太干洒水、太湿翻晒。

分层的账也在这里：每层压实厚度一般不超过 30 厘米（松铺按 1.2 的松铺系数是 36 厘米），一座 20 米高的路堤要压 67 层，每一层都要测含水率和压实度。横断面图上一条平滑的填方边坡线，翻成三维是一叠 67 张薄饼——特殊路基剖视图里那一层层颜色交替的条纹，画的就是这个。

特殊路基：高填方分层填筑与软基处理

横断面图上写着「特殊路基」的段落，通常是两类。高填方：路堤高过 20 米左右，除了前面讲的分级、放缓、上陡下缓，还要控制填料（不能用淤泥、腐殖土、冻土块）、严格分层压实，必要时在路堤内部铺几层土工格栅把填土「缝」成整体；路堤自身的压缩沉降也要算进去，填得高预留一点沉落量。

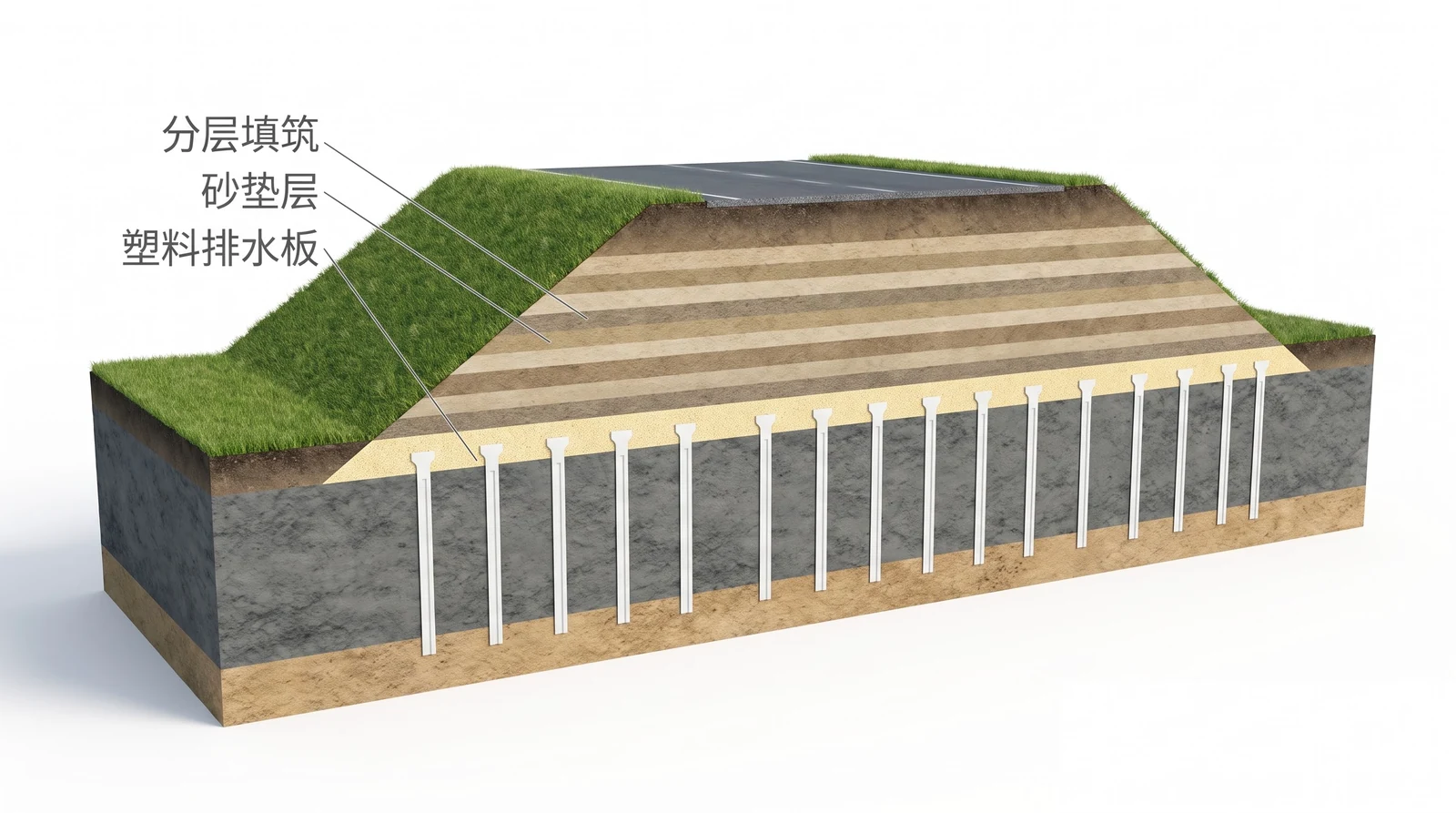

软土地基：路堤下面是一层软黏土、淤泥，承载力低、压缩性大、渗透性差。剖视图上典型的做法一眼能认：路堤底下先铺一层黄色的砂垫层，垫层下面软土里等距竖直插着一排排白色的扁带一直插到软土底部——那是塑料排水板，顶端露进砂垫层。它们干的事是把软土里的水挤出来的路径从「竖直穿过整层软土」缩短成「水平走几十厘米到最近一根排水板」，让沉降在施工期就完成大半；再配合堆载预压（先堆一层比设计高的土压一段时间再卸掉）或反压护道（坡脚两侧再填两级矮台，防止路堤把软土挤出去滑动），是软基段最常见的一套组合。更软、更厚的地基就上水泥搅拌桩、CFG 桩或者干脆换填。

横断面图上这些处理措施只是几条虚线、几个符号，剖视图上就是一目了然的一套体系：分层的路堤、砂垫层、排水板、软土层、下面的硬土。为什么非要处理，下一节算给你看。

6 米路堤压在 8 米软土上：要沉 38 厘米，沉一半要一年

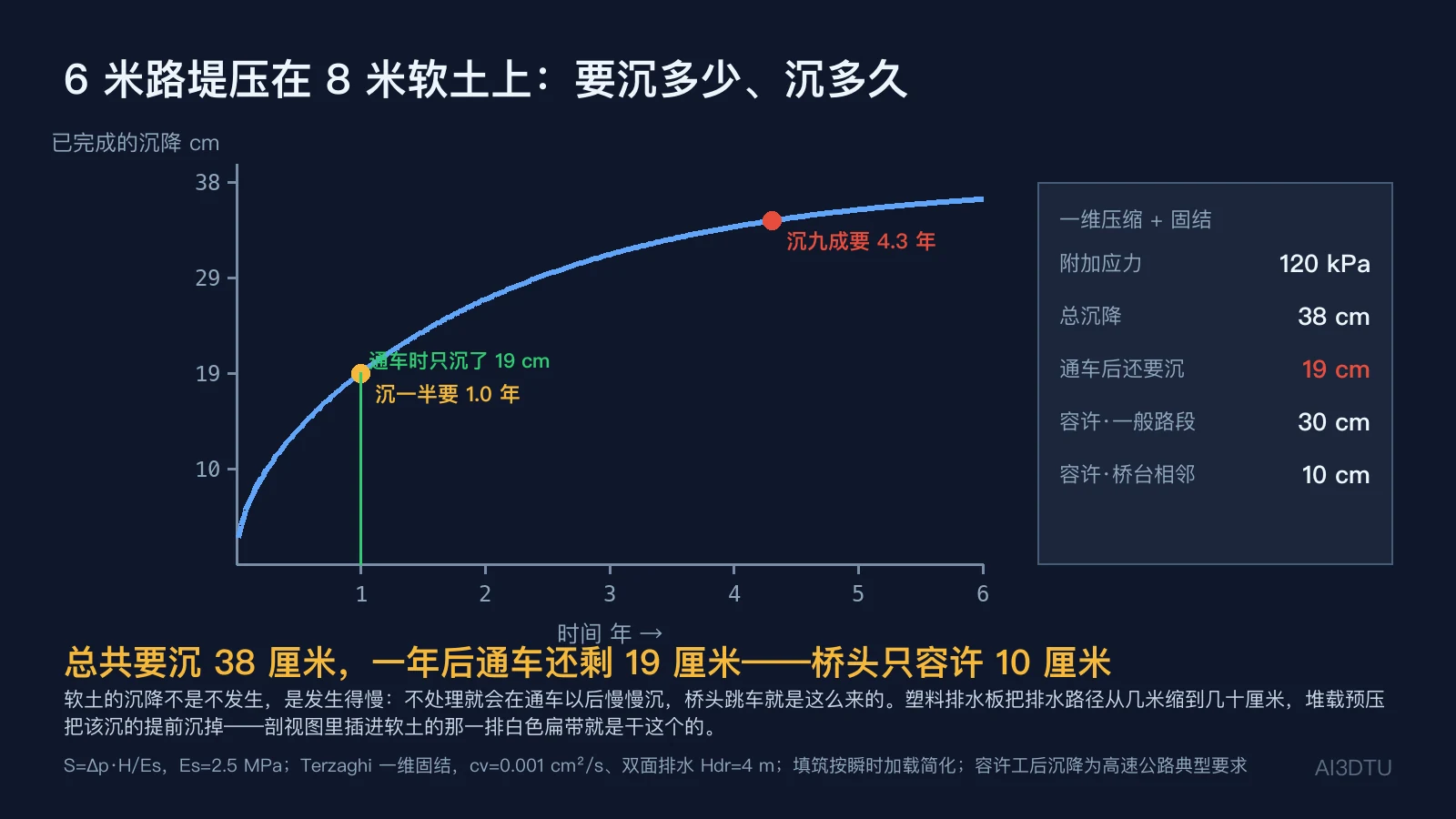

取一段常见的软基：软土层厚 8 米、压缩模量 2.5 兆帕；路堤高 6 米、填土重度 20 kN/m³，附加应力 120 千帕。一维压缩 S = Δp·H/Es = 120/2500×8 = 0.38 米，总沉降 38 厘米。这个数本身不吓人，吓人的是它要沉多久：软土的固结系数取 10⁻³ cm²/s 的量级，上下两面排水、排水路径 4 米，按太沙基一维固结理论算，沉一半要 1.0 年，沉九成要 4.3 年。

路一般填完一年左右通车。通车时沉了 19 厘米，还有 19 厘米要在通车以后慢慢沉。高速公路容许的工后沉降：一般路段 30 厘米，涵洞和通道处 20 厘米，桥台与路堤相邻的地方只有 10 厘米——桥台落在桩基上不沉，路堤沉了，接缝处就是一个台阶，「桥头跳车」就是这么来的。19 厘米比 10 厘米大得多，不处理就过不了关。

塑料排水板做的事就是改这道题的分母：排水路径从 4 米变成排水板间距的一半（几十厘米），固结时间跟排水路径的平方成反比，4.3 年变成几个月，该沉的在施工期就沉掉了。堆载预压则是把分子提前放大，让工后剩下的那部分沉降先在预压期里发生。横断面图上那几条虚线和小符号，背后是这么一笔时间账。

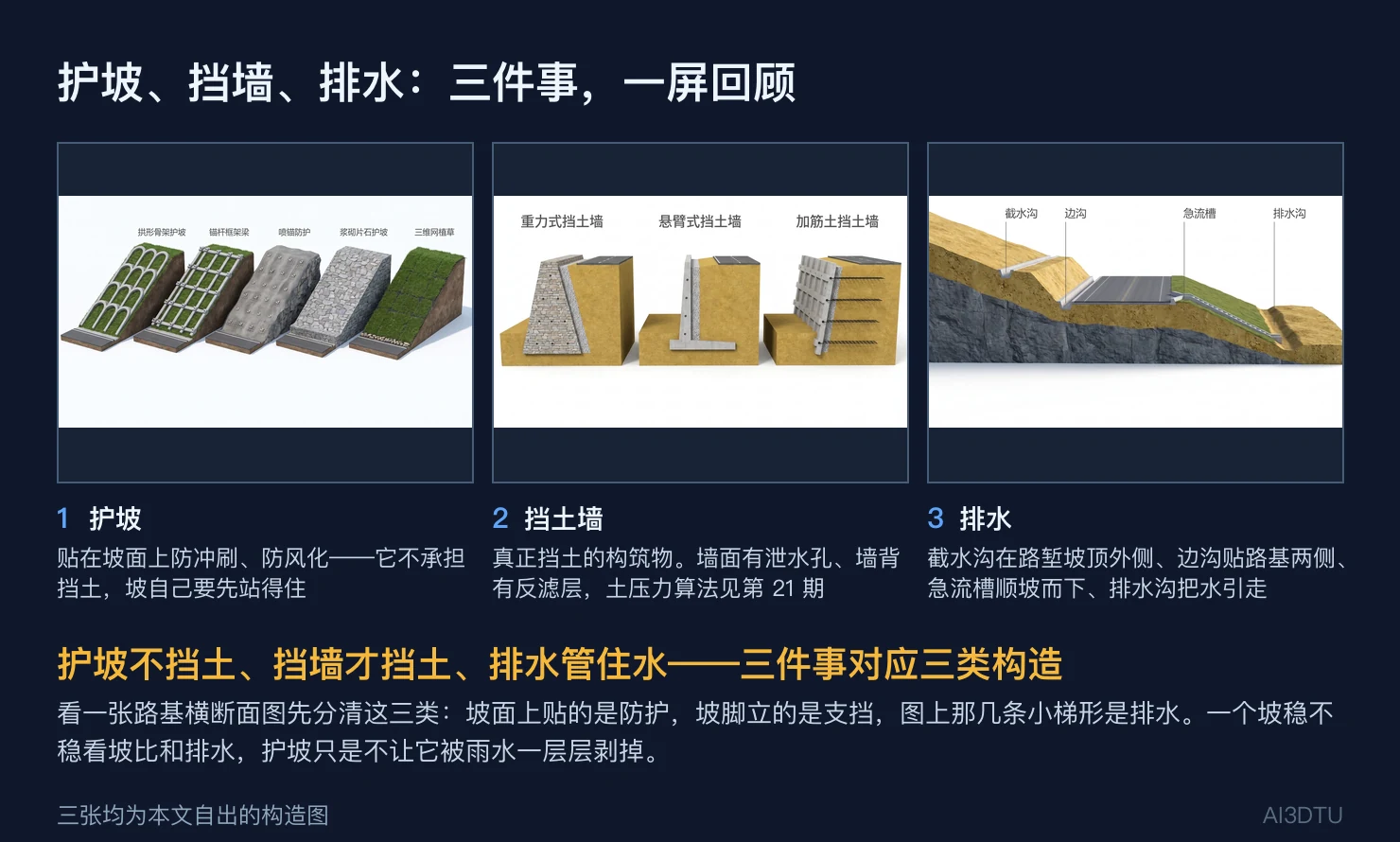

护坡、挡墙、排水：三件事，一屏回顾

看一张路基横断面图，先把坡面上、坡脚下、图上那几条小梯形分成三类：护坡贴在坡面上防冲刷、防风化，坡体自己要先站得住，它不挡土；挡土墙才是挡土的构筑物，墙面有泄水孔、墙背有反滤层；排水管住水——截水沟在路堑坡顶外侧、边沟贴路基两侧、急流槽顺坡而下、排水沟把水引走。三类构造对应三种功能，混在一起就会出现「用护坡去挡土」「用边沟去截坡顶水」这类错法。

看一张路基横断面图，先看哪几处

按这个顺序过一遍，大多数问题在图上就能抓出来：

• Hs 和 Hd 的差——正是填负是挖，先知道这张是路堤、路堑还是半填半挖
• 左右两侧的坡比一样不一样——半填半挖两侧必然不同；路堤两侧一般相同，不同就要看是不是一侧浸水
• 边坡线是不是折的——折点是分级平台或地层变化，折点旁有没有标新的坡比
• 路堑坡顶外侧有没有截水沟、离坡顶多远——贴着坡顶画的截水沟是错的
• 坡脚和边沟之间有没有碎落台——路堑坡脚直接接边沟，落石会把沟填满
• 挡墙墙面有没有泄水孔、墙背有没有反滤层——没有的话墙背积水会把墙推倒
• 路面结构层的顺序——沥青面层在最上，基层、底基层、垫层往下，颠倒了就是画错
• 高路堤有没有上陡下缓、有没有分级——20 米一坡到底的路堤要打问号
• 填挖交界处地面横坡陡不陡、有没有挖台阶——半填半挖段不挖台阶，路面会开纵缝
• 特殊路基段的符号——排水板、垫层、格栅在横断面上只是几条线，要对着说明看

最容易讲错的几处

• 把护坡当挡土墙。骨架、砌石、植草只护坡面；框架梁和喷锚的锚杆有加固作用，但都不是挡土墙，不能替代支挡
• 截水沟画在路基两侧。截水沟在路堑坡顶以外的天然地面上，路基两侧的是边沟
• 路堤和路堑坡比混用。路堤是填土，1:1.5 起；路堑看岩土，硬岩可以陡到 1:0.3
• 路面结构层顺序颠倒或漏层。面层最上、垫层最下，路床不是路面的一层
• 挡墙不画泄水孔和反滤层。墙背的水压力可以比土压力还大
• 平台当装饰。平台上要有截水沟，否则平台成了渗水口
• 压实度靠遍数。含水率偏 5 个百分点，压多少遍都到不了 96%
• 软基沉降当一次性事件。总沉降 38 厘米不可怕，可怕的是一半发生在通车以后

从横断面图到三维剖切

路基横断面图是工程线里最适合直接翻成三维的一类图纸：它本身就是剖面，轮廓、坡比、分级、沟的位置、结构层次全在图上，翻成三维做的是把这条轮廓沿路线拉成一段实体、把每一层按厚度铺开、把护坡型式贴到坡面上，而不是凭空猜。上传一张路基横断面图（或者一张典型断面加一张路面结构图），选参考图渲染，出来的是剖切开的三维路基：填方的梯形、分级的平台、坡面的拱形骨架或框架梁、坡脚的挡墙和边沟、路面下的分层，坡比和路基宽度的标注留在原位。

它用在三个地方：路基专项方案评审时，一张剖切图比横断面加防护图加排水图三张分开讲直观得多；施工交底时，班组一眼看懂平台在哪一级、截水沟离坡顶多远、排水板打到哪一层；高填方和软基处理方案汇报时，分层填筑、砂垫层、排水板的体系一张图说清。它用于汇报、论证和交底，不是计算模型，稳定验算、沉降计算和路面结构设计仍归专业软件。
