桥梁结构图上每个部位叫什么：从上到下一遍

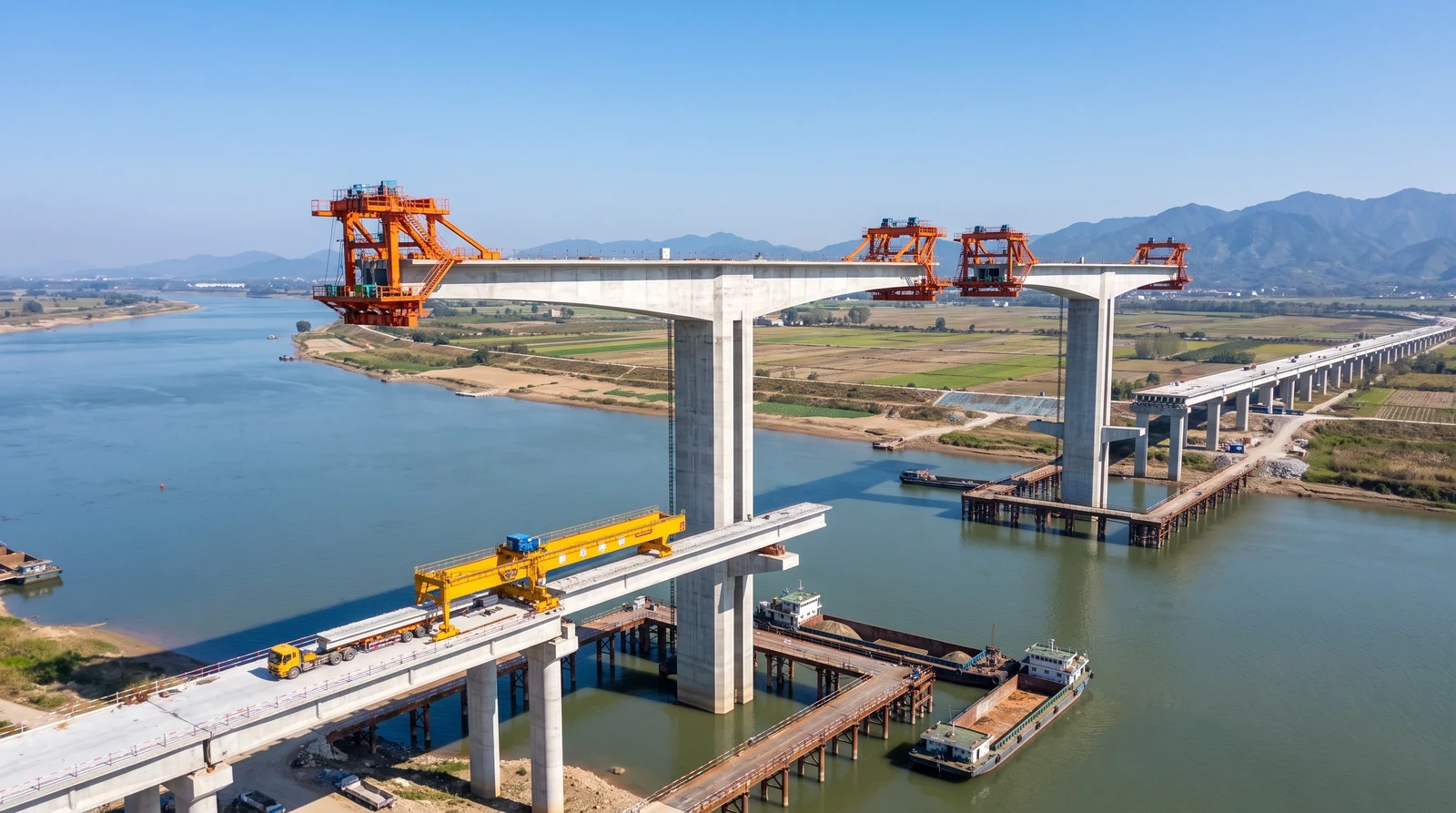

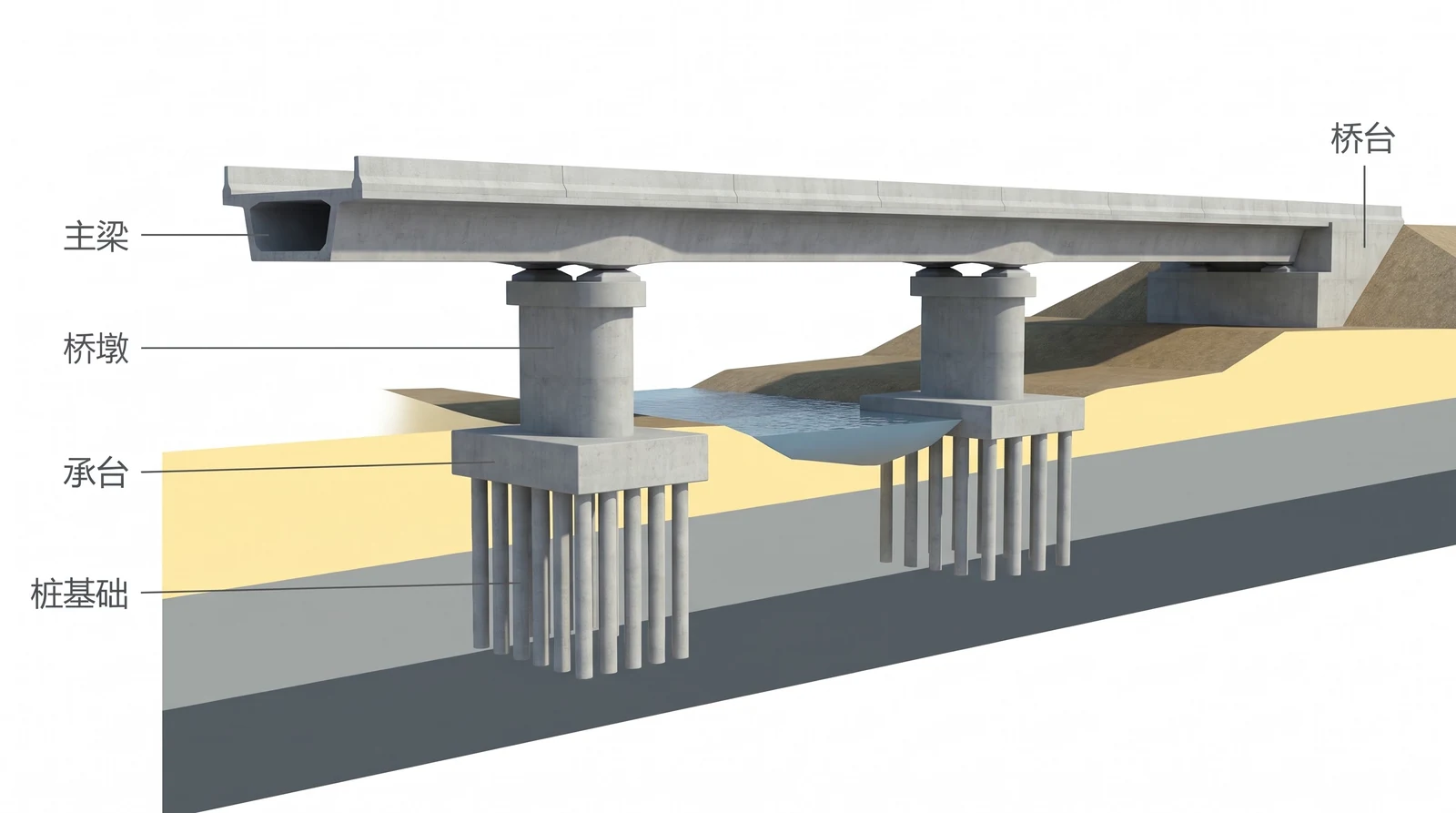

搜「桥梁结构图部位名称」的人，多半是拿着一张桥梁总体布置图对不上号。把一座最常见的三跨连续梁桥沿桥轴线剖开，从上往下数：最上面是桥面系——铺装、防撞护栏、伸缩缝、排水；桥面下面是主梁，图里是一根中空的箱形梁，它是整座桥真正干活的部件，把车的重量横着传到墩上；主梁和墩顶之间那块扁平的垫块是支座，梁的重量通过它落到墩上，梁热胀冷缩也靠它滑动或转动；往下是桥墩（河里的）和桥台（两岸的，一头顶着桥、一头挡着路堤的土）；墩身底下那块厚方块是承台，把墩的力分给下面一群桩；最下面的一排圆柱是桩基础，穿过软土，桩尖插进硬土层。

行业里把它们分成两组：主梁和桥面系叫上部结构，支座以下的墩、台、承台、桩叫下部结构，支座是两者的分界。看任何一张桥梁图，先找这条分界线——支座在哪，上下部就分开了。这一期就沿着这条线走：先把上部的四种桥型摆开，再往下看支座、墩、台、承台、桩，最后讲三种把梁架上去的办法。

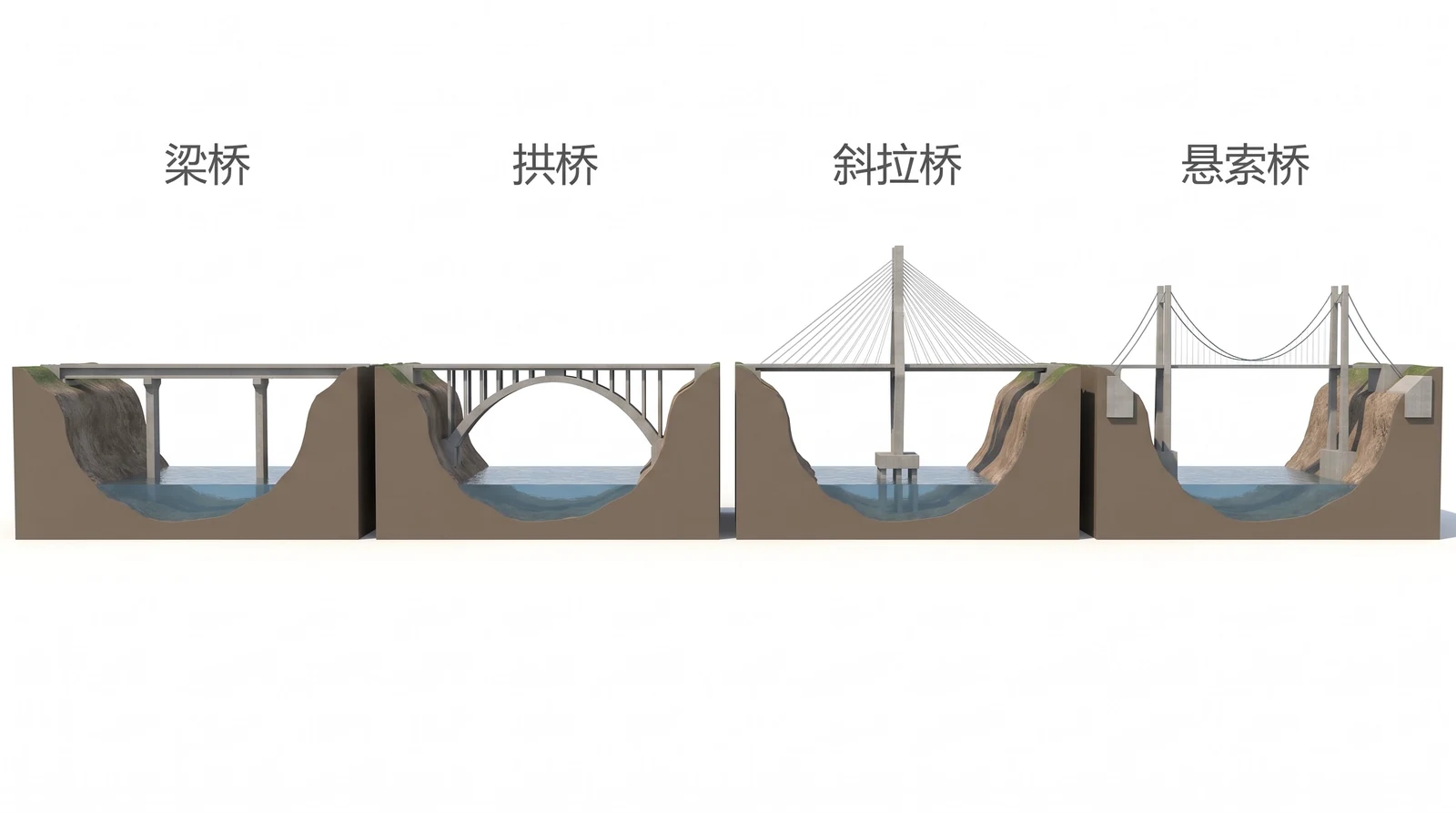

桥梁结构形式有哪些：四种桥型，一张图摆开

桥梁结构形式按「重量怎么传到岸上」分四种。梁桥：一根梁架在墩上，靠梁自己的抗弯能力硬扛，简支梁、连续梁、连续刚构都是它，是数量最多、跨径最小的一种。拱桥：一道拱把竖向重量变成沿拱圈的压力，斜着推到两岸的拱脚，混凝土和石头最擅长受压，所以拱能比梁跨得远，代价是拱脚要有能扛住水平推力的好地基。斜拉桥：一座塔，许多根笔直的钢索从塔顶扇形拉下来，把桥面一段一段挂在塔上，索的两端一头在塔上、一头在梁上。悬索桥：两座塔，一根粗大的主缆从一岸的锚碇升到塔顶、下垂、再升到另一座塔顶、落到对岸的锚碇，桥面靠密密的吊索挂在主缆上。

四种桥型的差别一眼能看出来：梁下面只有墩子是梁桥，梁下面有一道弧是拱桥，一座塔加一把扇子是斜拉桥，两座塔加一根下垂的缆是悬索桥。真正决定选哪种的不是好看，是跨径——下一张图。

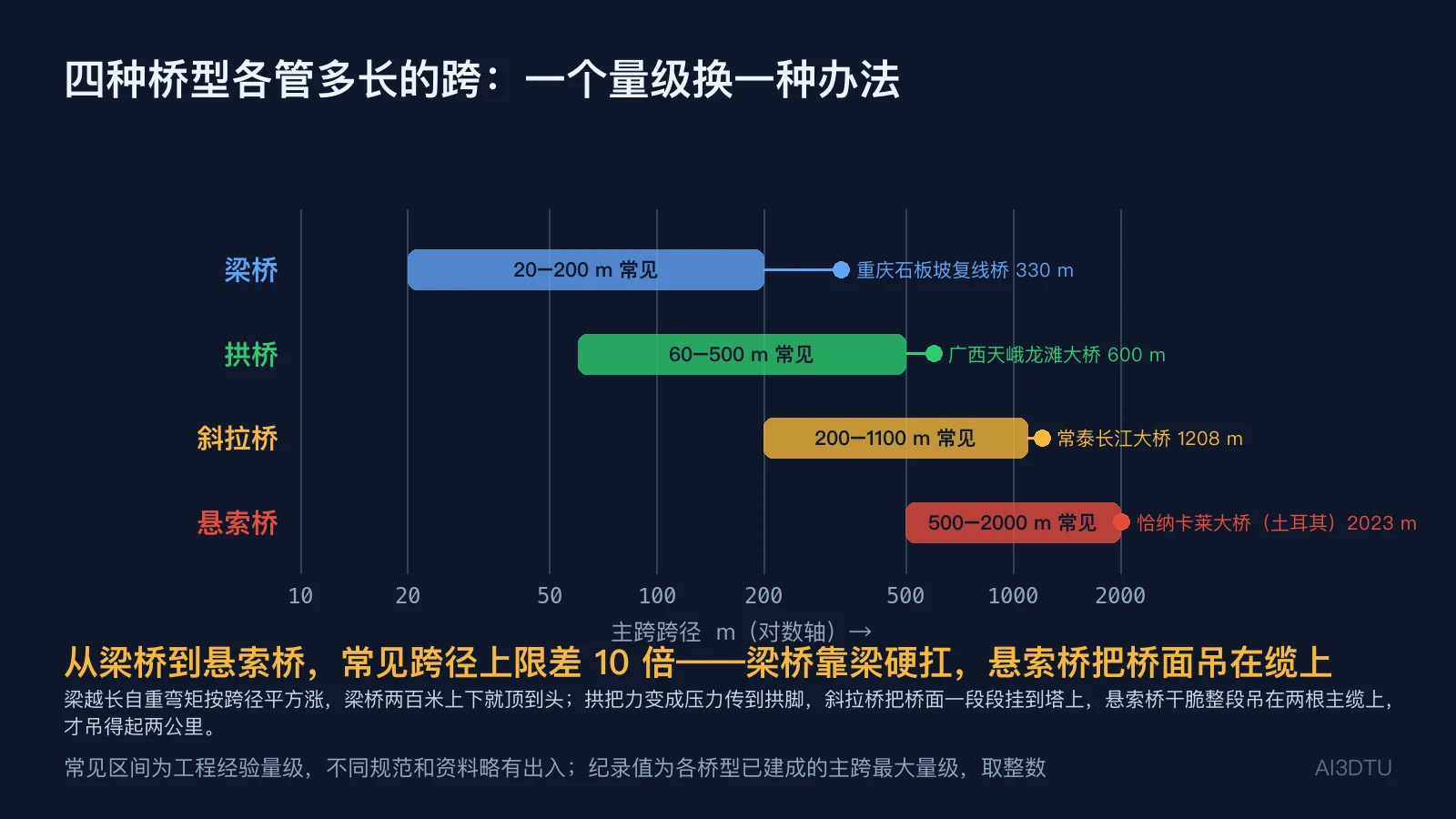

四种桥型各管多长的跨：常见上限差 10 倍

把四种桥型的常见跨径摆在一根对数轴上：梁桥 20–200 m，拱桥 60–500 m，斜拉桥 200–1100 m，悬索桥 500–2000 m，纪录值再往外一截（梁桥 330 m、拱桥 600 m、斜拉桥 1208 m、悬索桥 2023 m 量级）。从梁桥到悬索桥，常见跨径上限差了 10 倍，四种桥型几乎是首尾相接地各占一个量级。

为什么会分段？梁越长，自重产生的弯矩按跨径的平方涨，梁桥到两百米上下就顶到头（下一节算给你看）；拱把弯矩变成压力，混凝土能多跨一倍多；斜拉桥把桥面每隔几米挂一根索，梁本身不用跨那么远；悬索桥干脆整段吊在主缆上，主缆只受拉、钢丝受拉最省材料，才吊得起两公里。跨径每上一个量级，就换一种把重量「吊起来」的办法。

梁桥的三种梁：简支、连续、预应力箱梁——跨径翻倍弯矩翻四倍

梁桥占了公路桥的绝大多数，图纸上最常见的是三个名字。简支梁：每一跨的梁各自独立，两端各坐一个支座，一跨一跨互不相干，预制 T 梁、小箱梁都是它，20–40 m 一跨，最适合预制后用架桥机逐孔架设。连续梁：几跨的梁连成一根，跨过中间墩不断开，墩顶处梁受负弯矩，跨中弯矩比简支小，能跨到 100–200 m，一般现浇。预应力箱梁：不管简支还是连续，跨径一大都得在梁里预先张拉钢绞线把混凝土压紧，梁的断面做成中空的箱形——顶板受压、底板受拉、腹板抗剪，材料都用在刀刃上。

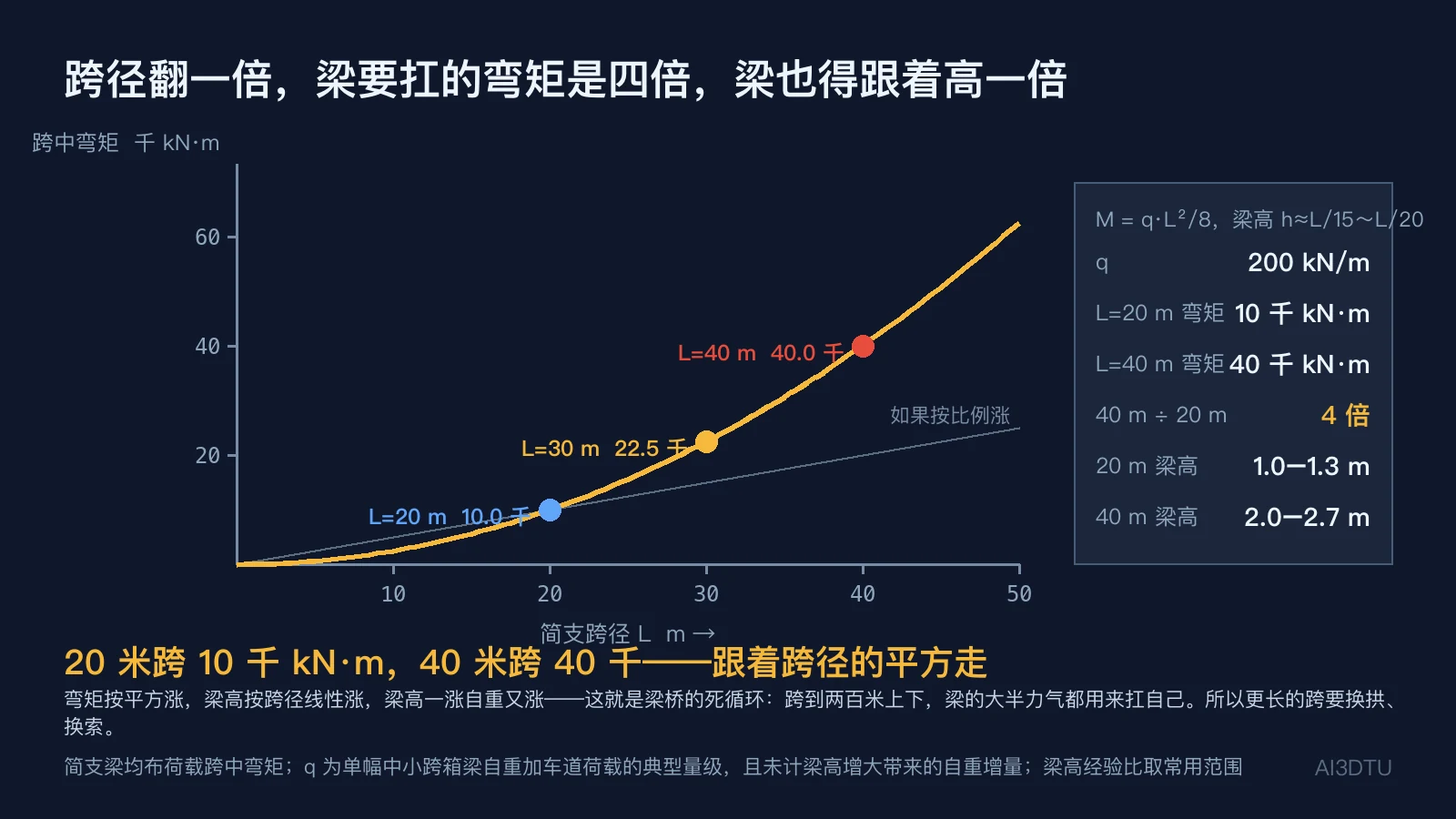

简支梁跨中弯矩 M = qL²/8，跟着跨径的平方走：同样每延米 200 kN 的荷载，20 m 跨 10 千 kN·m，40 m 跨 40 千 kN·m，跨径翻一倍，弯矩是四倍。要扛四倍弯矩，梁高按经验取跨径的 1/15–1/20：20 m 跨梁高 1.0–1.3 m，40 m 跨要 2.0–2.7 m。梁一高自重又涨，自重弯矩再涨——这就是梁桥的死循环，跨到两百米上下，梁的大半力气都用来扛自己。所以更长的跨要换拱、换索。

斜拉桥和悬索桥：索锚在哪，是两种桥最本质的区别

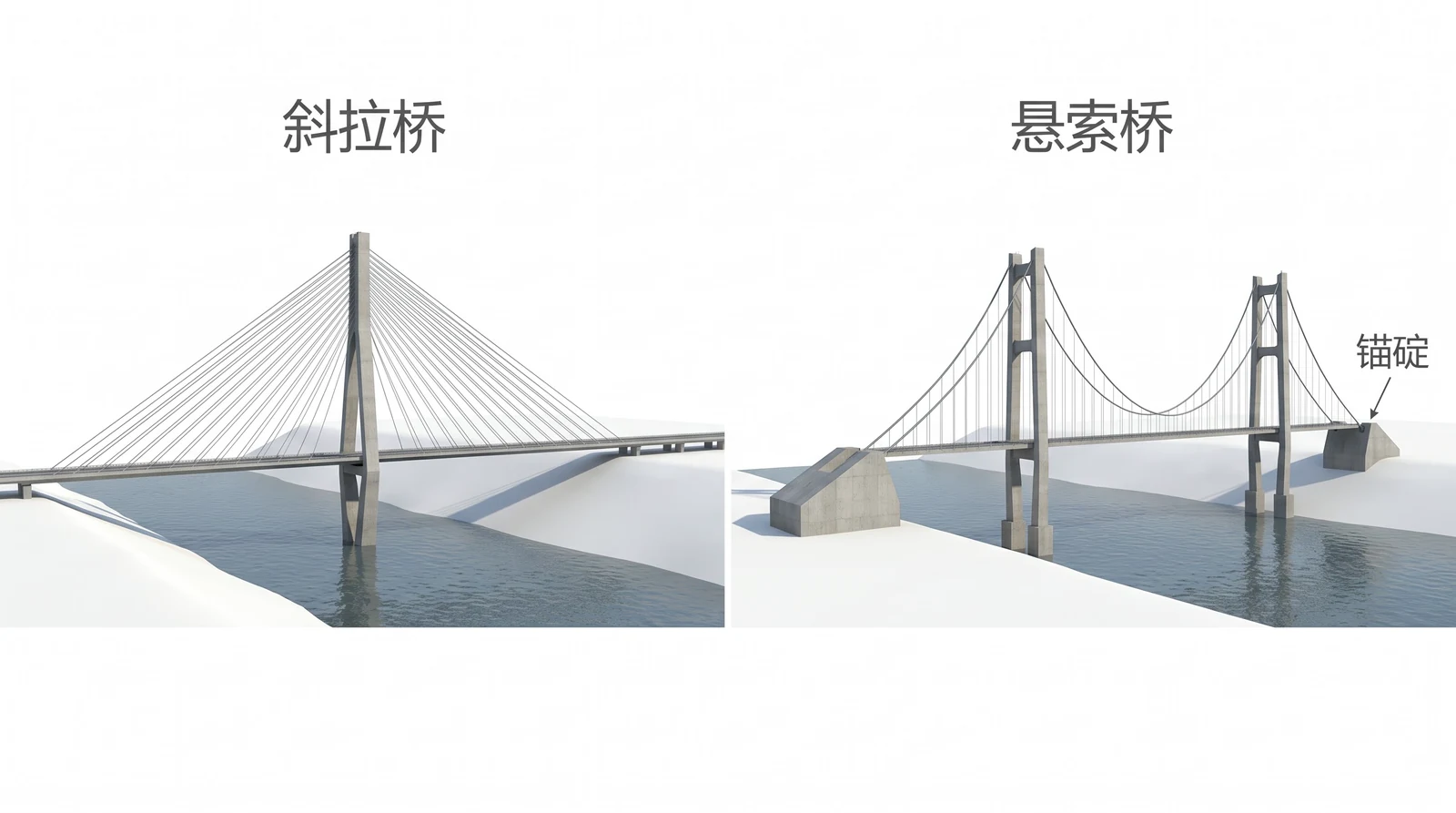

两种索桥最容易在图上画混，分清它们只看一件事：索的力落在哪。斜拉桥的每根拉索一头锚在塔上、一头锚在主梁上，索的水平分力全部由主梁自己扛着（主梁受压），两岸地面上什么都不用做；悬索桥的主缆两端必须一直拉到两岸，斜着扎进两块又大又重的混凝土锚碇里，锚碇靠自重或嵌岩把整座桥的拉力顶住，桥面只是挂在吊索上的「乘客」。

所以画悬索桥，主缆停在塔顶就错了——它一定要过塔、下坡、进锚碇；画斜拉桥，两岸画出锚碇也错了——它不需要。工程上的差别也从这里来：悬索桥要两块能承受几十万吨拉力的锚碇，软土河口做锚碇极贵，所以一千米上下斜拉桥更划算，过了一千多米主梁压不住了才轮到悬索桥。

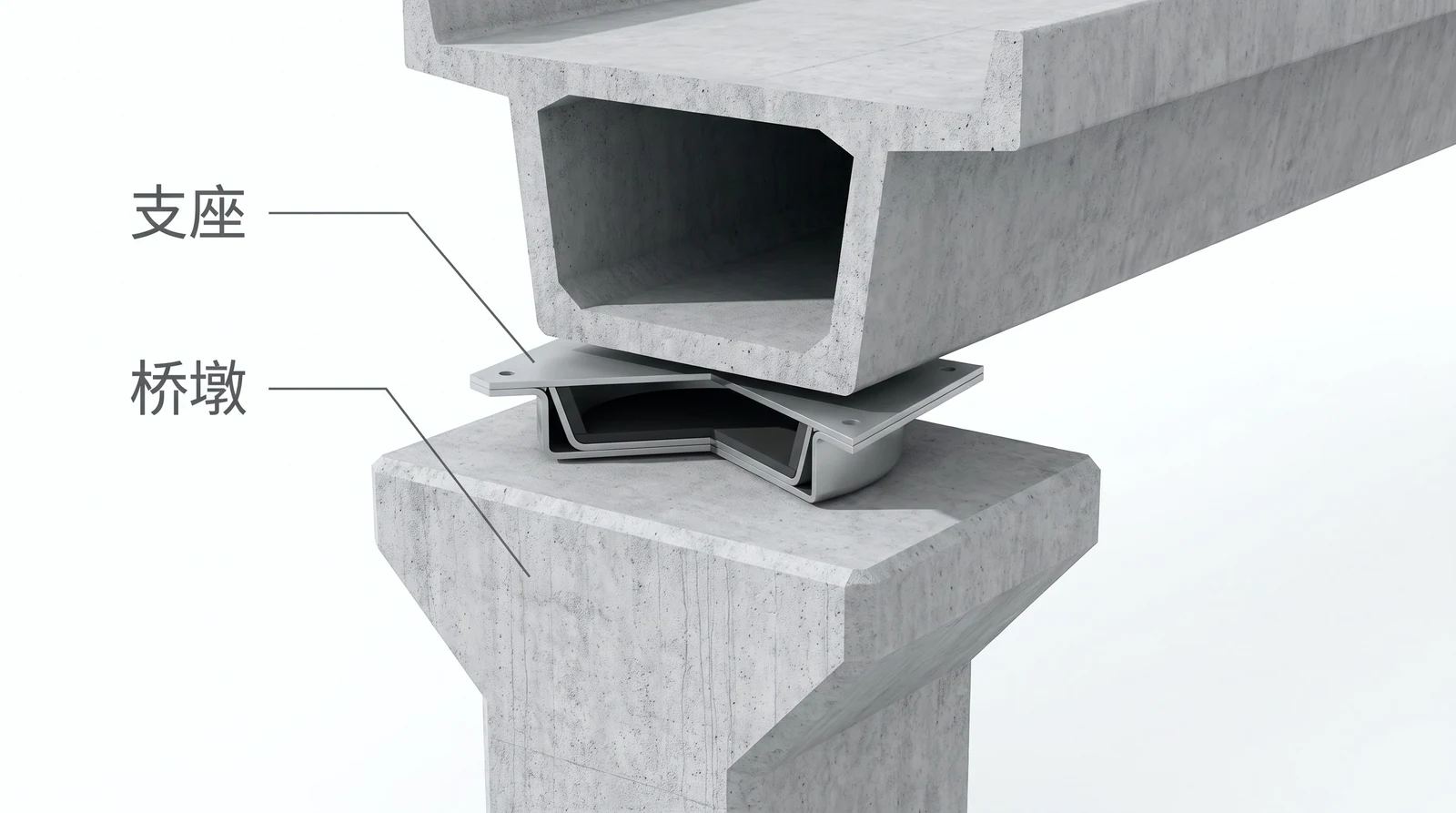

支座：在墩顶和梁底之间，让梁自己滑

支座是最小、最容易被忽略、又最不能画错位置的部件：它夹在墩顶和梁底之间，从下往上是墩身、墩顶、支座、梁底。它干两件事：把梁的重量竖直传给墩，同时允许梁在温度变化、车辆荷载下转动和顺桥向滑动。中小跨用板式橡胶支座（一叠橡胶夹薄钢板），大跨用盆式支座（橡胶封在钢盆里，顶面加聚四氟乙烯滑板）或球型支座。

一座连续梁桥不是每个墩上的支座都能滑：整联里选一个墩做固定支座，梁的水平力从它传下去，其余墩上都是活动支座，让梁的伸缩从固定墩向两端自由放出去。看图时找那个固定支座在哪个墩，它往往就是矮墩、粗墩，或者桩最多的那个墩。

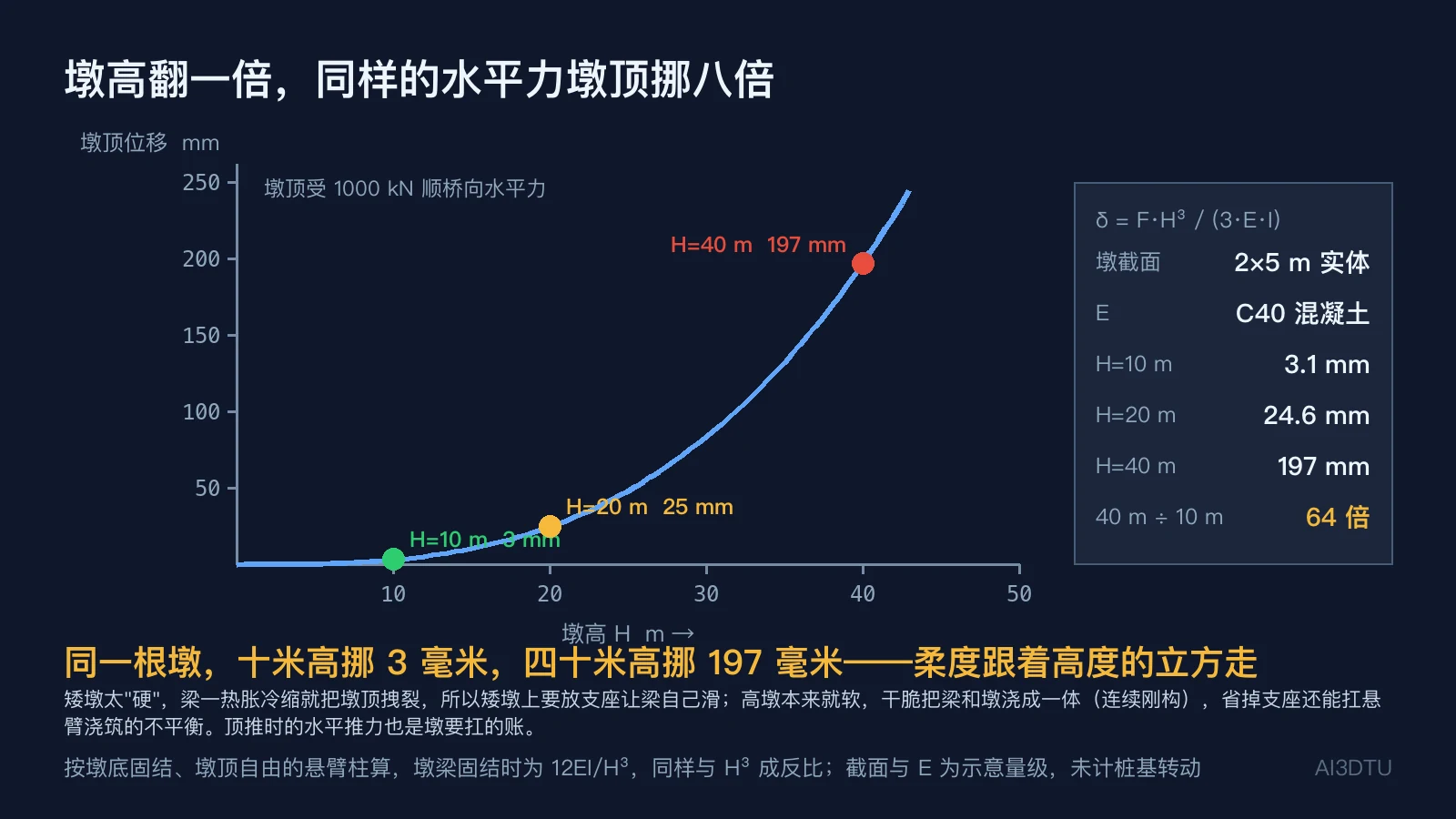

桥墩与桥台：墩高翻一倍，同样的水平力墩顶挪八倍

河里的是桥墩，只管把梁托住；两岸的是桥台，一面托着梁、一面挡住路堤的填土，所以桥台后面总画着一大块土和一道锥坡。墩的截面最常见的是圆端形实体墩（迎水面圆的，水阻小）和柱式墩（几根圆柱顶一道盖梁），高墩用空心薄壁墩省材料。

墩有一个反直觉的账：顺桥向的柔度和墩高的立方成正比。一根 2×5 m 的实体墩，墩顶受 1000 kN 水平力，10 m 高的墩顶挪 3 mm，20 m 挪 25 mm，40 m 挪 197 mm——墩高翻一倍，位移八倍。矮墩太「硬」，梁一热胀冷缩就把墩顶拽裂，所以矮墩上必须放支座让梁自己滑；高墩本来就软，干脆把梁和墩浇成一体做成连续刚构，省掉支座，还能扛住悬臂浇筑时的不平衡弯矩。山区高墩大跨几乎全是连续刚构，原因就在这个立方上。

承台与桩基础：桩尖必须进持力层

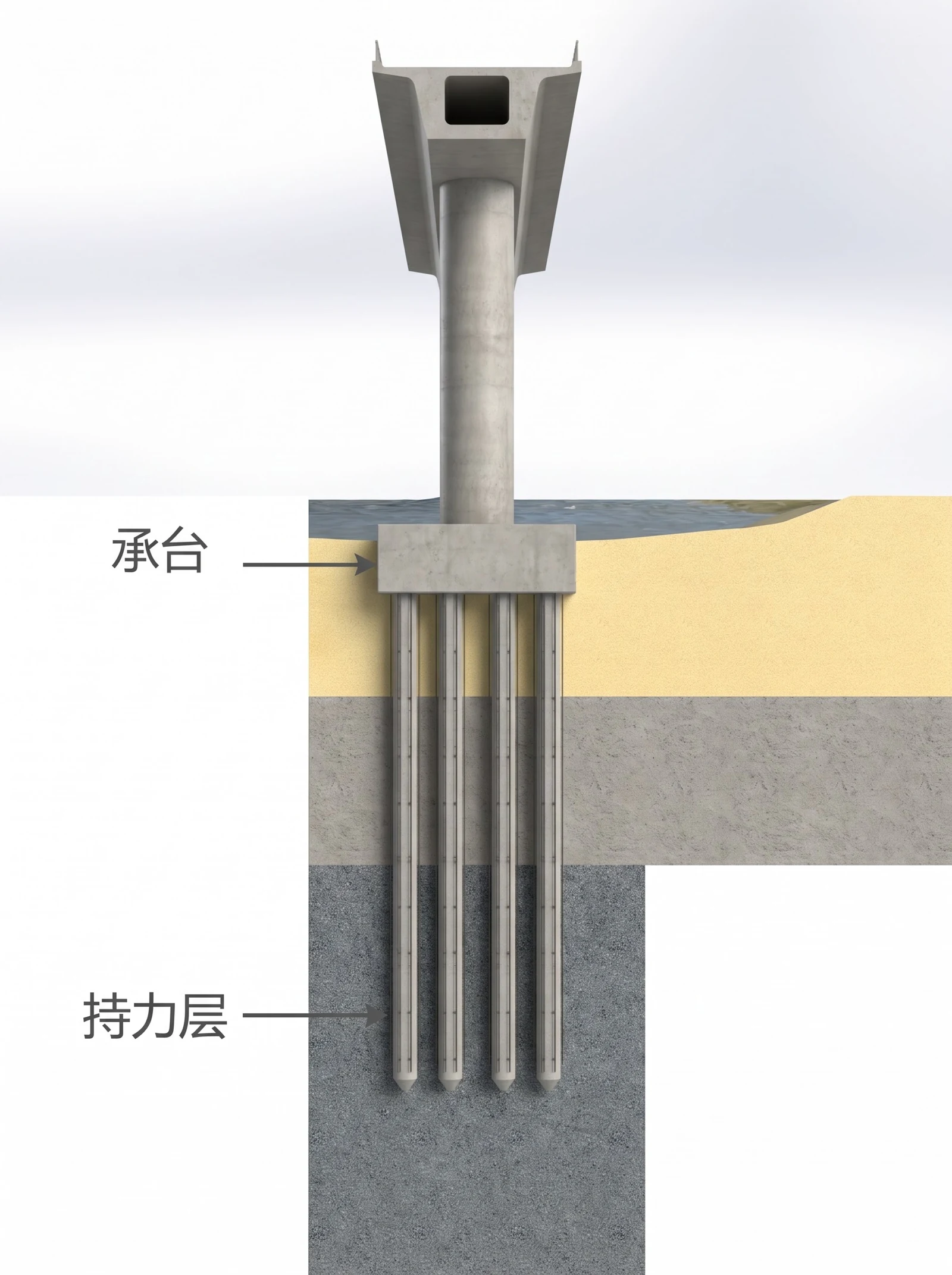

墩身底下那块厚方块是承台，它把一根墩的力分给下面一群桩，桩越多承台越大越厚；承台以下是桩基础，公路桥最常用钻孔灌注桩，直径 1.0–2.5 m，长几十米。桩穿过河床下的软土，桩尖要插进一层足够硬的土或岩——图纸上叫持力层，并注明「桩端进入持力层不少于若干倍桩径」。

看桩基础图先看两件事：桩尖落在哪一层，承台顶面在河床以上还是以下。承台顶在河床以下的叫低桩承台，桩全埋在土里；承台露出河床或水面的叫高桩承台，桩有一段悬在水里，抗水平力差，但深水里省一个围堰。这两种都对，画混了才错。

桩长翻倍，承载力不翻倍：桩尖落在哪一层比多打几米更要紧

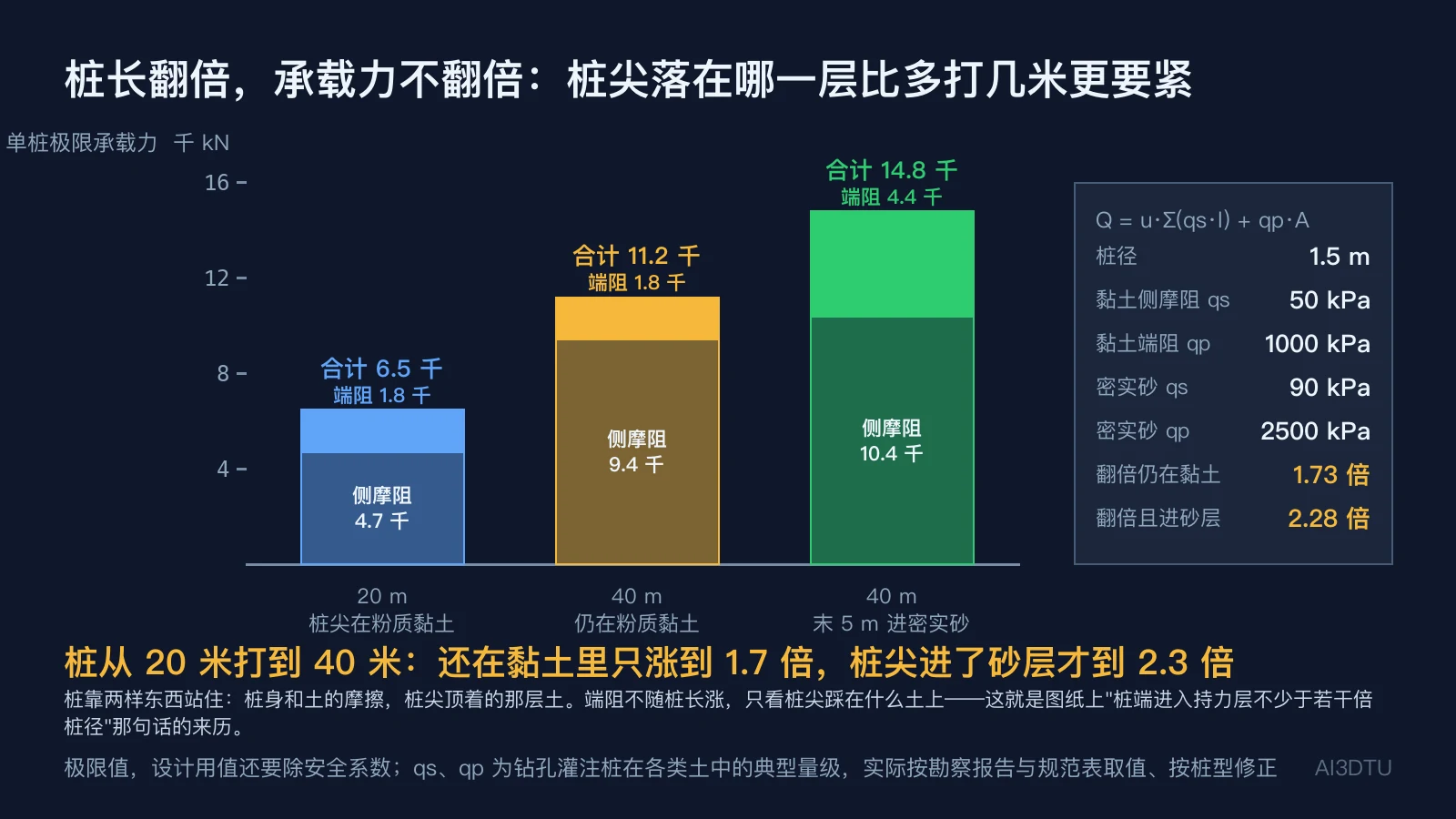

单桩极限承载力 Q = u·Σ(qs·l) + qp·A，两项：桩身和土的摩擦（侧摩阻，周长乘各层摩阻乘层厚），桩尖顶着的那层土（端阻，端阻力乘桩底面积）。一根 1.5 m 的钻孔桩，粉质黏土侧摩阻 50 kPa、端阻 1000 kPa，密实砂侧摩阻 90 kPa、端阻 2500 kPa：20 m 桩尖在粉质黏土，侧摩阻 4.7 千 kN 加端阻 1.8 千，合计 6.5 千 kN；打到 40 m 仍在粉质黏土，侧摩阻翻倍到 9.4 千，端阻不变，合计 11.2 千——桩长翻倍，承载力只涨到 1.73 倍；同样 40 m 但最后 5 m 进了密实砂，侧摩阻 10.4 千、端阻跳到 4.4 千，合计 14.8 千，2.28 倍。

端阻不随桩长涨，只看桩尖踩在什么土上。所以设计桩长时先看勘察报告里哪一层能当持力层、它埋多深，桩长就定在「穿过它一截」，而不是「越长越好」。以上是极限值，设计用值还要除以安全系数。

附属结构：护栏、伸缩缝、排水——伸缩缝不是每跨都有

桥面系里三样最常出现在图上。防撞护栏：桥面两侧的混凝土墙式护栏或钢护栏，按防撞等级定高度和配筋。伸缩缝：梁热胀冷缩的那几厘米要有地方放出去，缝装在桥台处和一联连续梁的两端——一联连续梁中间的墩顶上梁是连着的，没有缝；只有简支梁桥才每跨都有缝（也常做成桥面连续，只留支座处的缝）。排水：桥面横坡加纵坡，把水汇到边上的泄水管，管口不能对着梁底和支座淋。

画桥最容易在这里露馅：每个墩顶都画一道伸缩缝，等于把连续梁画成了简支梁。看图先数联——「一联」就是支座之间连成一体的那几跨，联端才有缝。

桥梁施工方法有哪些：三种架设法怎么选——能架就不浇

上部结构怎么架上去，取决于跨径和跨下面是什么。架桥机逐孔架设：梁在梁场预制，运梁车运到桥上，架桥机吊起来放到墩顶，一孔一两天，用于 20–50 m 的简支梁和等截面连续梁，桥墩能在跨下面立起来就行。挂篮悬臂浇筑：跨太大（通航、深水、高墩）立不了支架、预制梁也吊不动，就从墩顶开始向两边一段一段现浇出去，每段 3–5 m、7–10 天，用于 80–300 m 的连续梁和连续刚构。顶推法：钢梁或等截面混凝土梁在岸上一段段接长，用千斤顶把整条梁往对岸推，适合跨越铁路、河道、峡谷这类下面不能搭支架也不能用架桥机的地方。

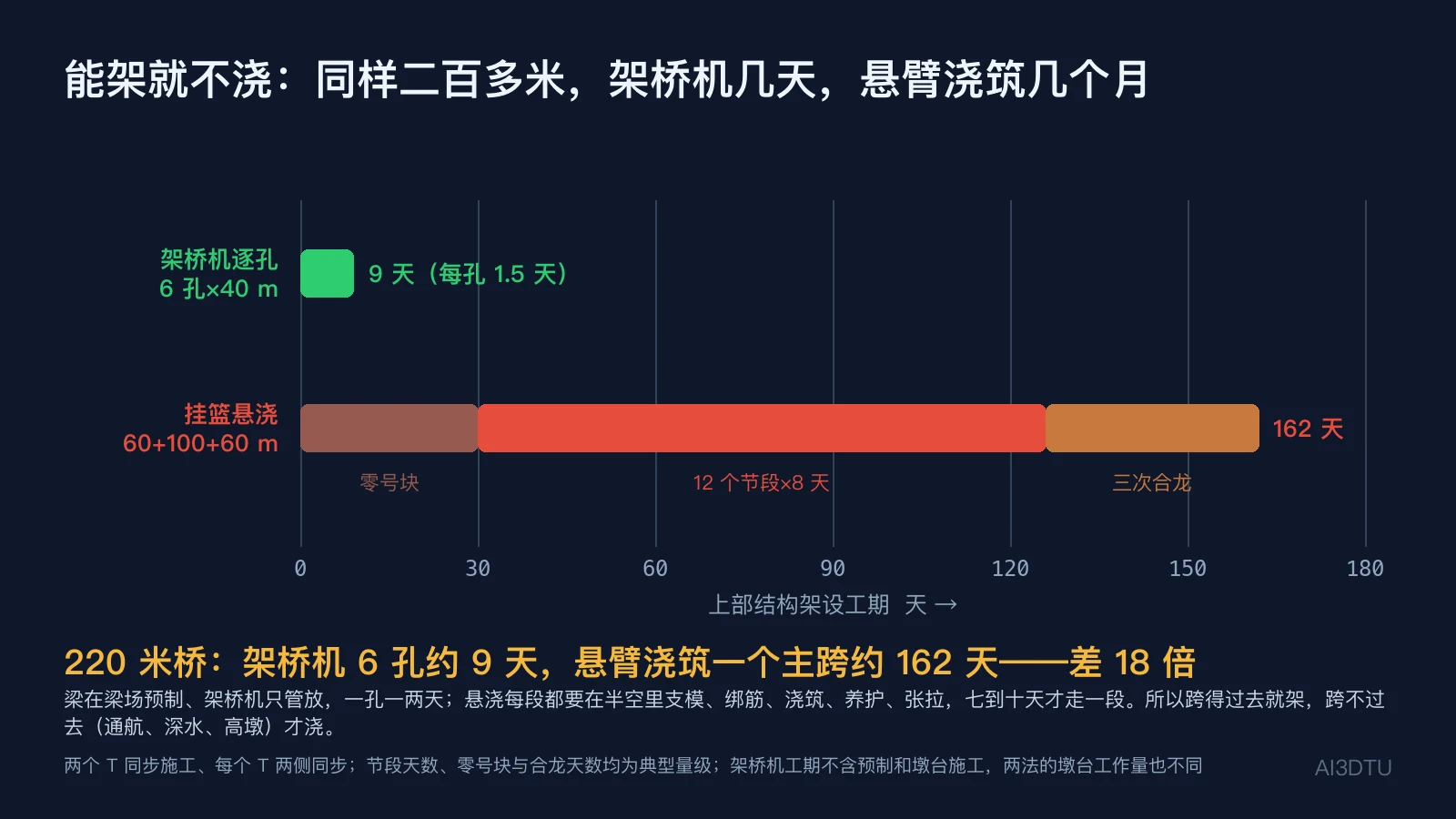

算一笔工期账：同样一座 60+100+60 m 的桥，如果能按 40 m 一孔架，6 孔约 9 天；改成悬臂浇筑一个 100 m 主跨，零号块 30 天、12 个节段各 8 天、三次合龙各 12 天，约 162 天，差 18 倍。所以跨得过去就架，跨不过去才浇，钢梁怕吊装就推。下面三种方法各拆成三四步，一步一张图。

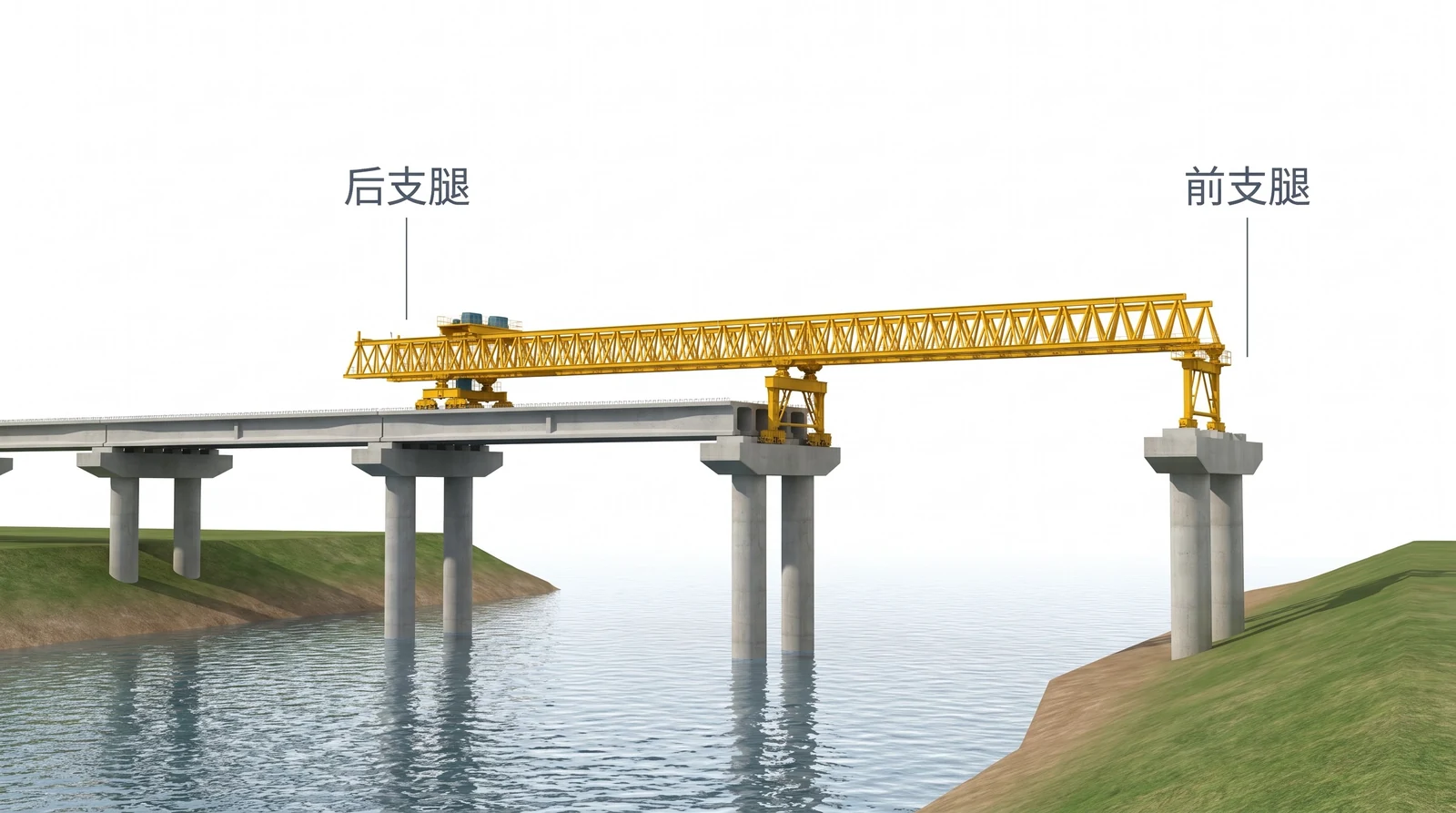

架桥机逐孔架设·第一步：就位——前支腿落在前方的空墩顶上

架桥机是一根几十米长的钢桁架，骑在已经架好的桥面上，靠三组支腿站着：后支腿站在已架好的桥面上，中支腿站在已架桥面末端的墩顶上，前支腿向前伸出一跨，落在前方那个还是空的墩顶盖梁上。这一步的全部内容就是把前支腿落到位、把桁架跨过前面那一孔空当。架桥机上此时没有梁。

工序图里最不能画错的就是前支腿的落点：它必须踩在空墩顶的盖梁上（很多架桥机还要在盖梁上垫临时支撑），不能悬在空中，也不能踩在还没架梁的墩之外。看架桥机结构示意图，先找三组支腿各踩在什么上面。

架桥机逐孔架设·第二步：喂梁——运梁车驮着预制梁开到架桥机下

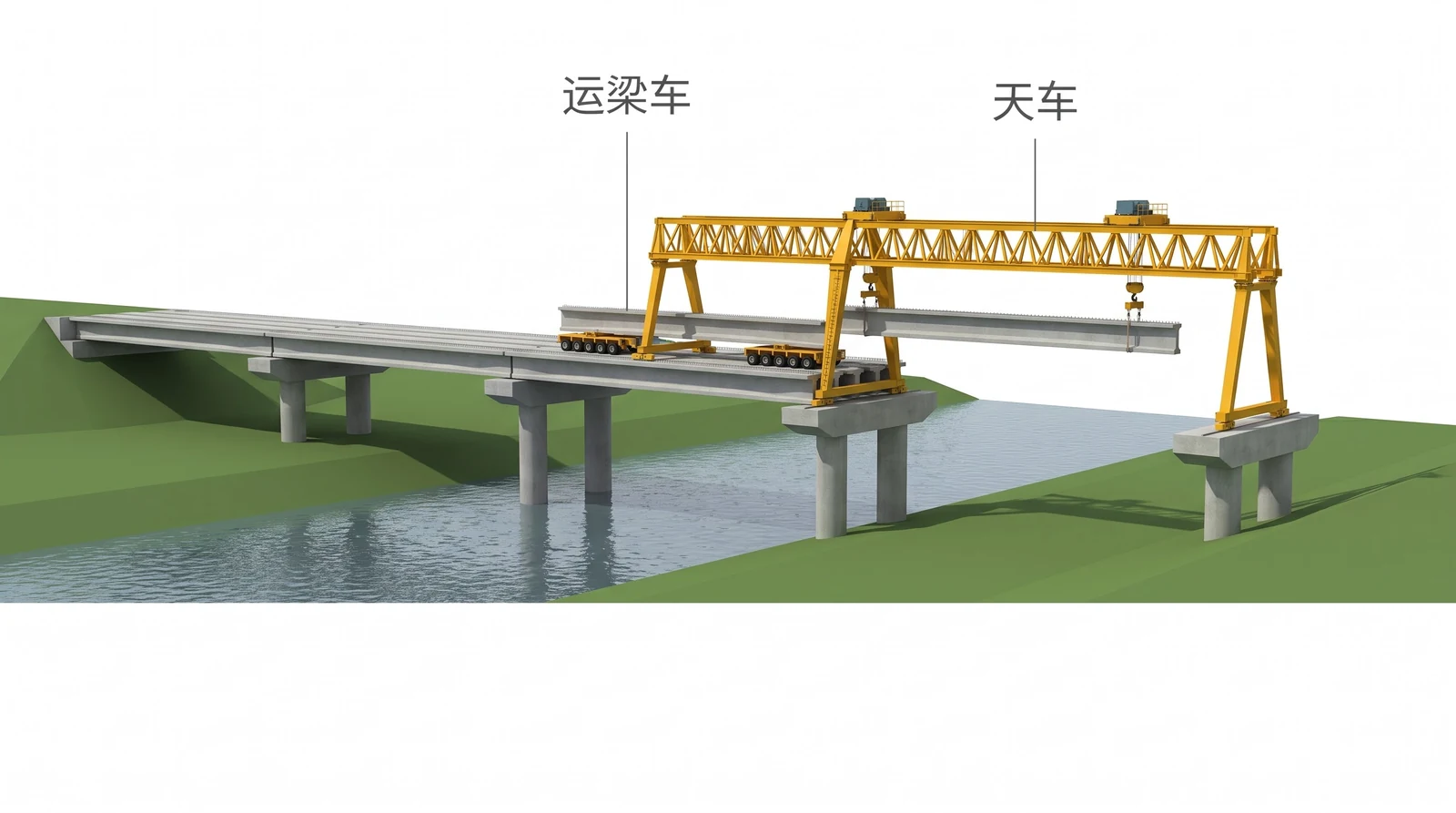

预制梁在梁场浇好、养护、张拉完，由运梁车（几十个轮子的平板车）驮着，沿已经架好的桥面开到架桥机的后半段下方。架桥机桁架上有两台天车（起重小车），各吊住梁的一端，把梁从运梁车上吊起来，运梁车退走。这一步比上一步只多了一样东西：梁。

这一步的常识点是梁怎么来的：从已架好的桥面上运过来（桥面运梁），所以架桥要从一端顺着往前架，不能中间跳着架；如果桥下有路，也可以从地面用吊车喂梁，但深水河上只能桥面运梁。

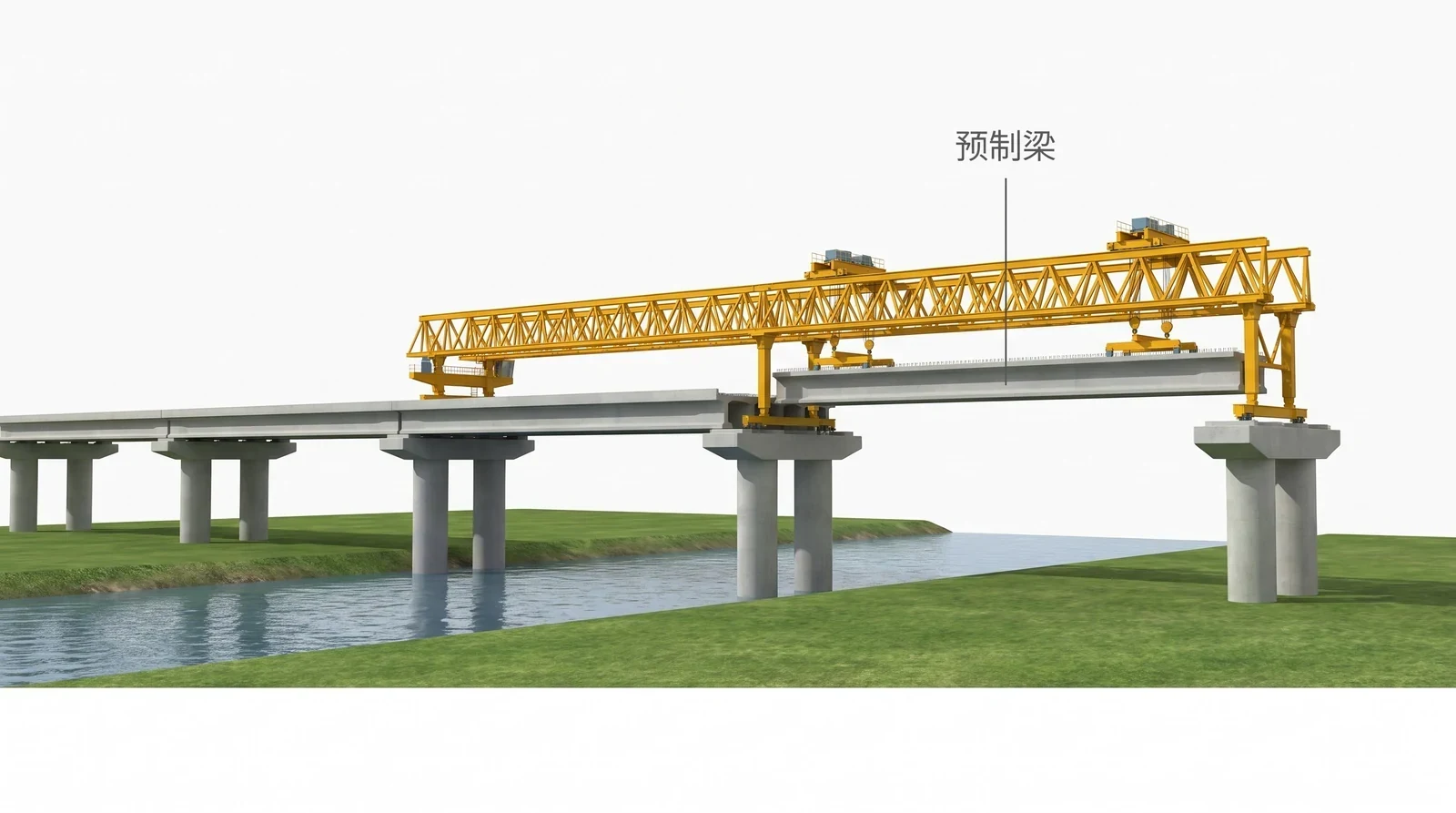

架桥机逐孔架设·第三步：落梁——横移对位，放到支座上

两台天车吊着梁沿桁架向前走到空跨正上方，横向移到设计位置，缓缓下放，梁的两端落到两个墩顶盖梁上事先摆好的支座上。一孔桥面通常由几片梁并排组成，就重复第二、三步几次，一片片放满；这一孔放满后，架桥机整机向前过孔一跨，前支腿落到再前面那个空墩顶上，回到第一步。

落梁的图要看两处：梁端落在支座上而不是直接落在盖梁上；架桥机的中支腿此时压在刚架好的梁上，所以第一片梁落好要先临时固定，架桥机才能往前走。

挂篮悬臂浇筑·第一步：零号块——在墩顶浇第一段，并和墩临时固结

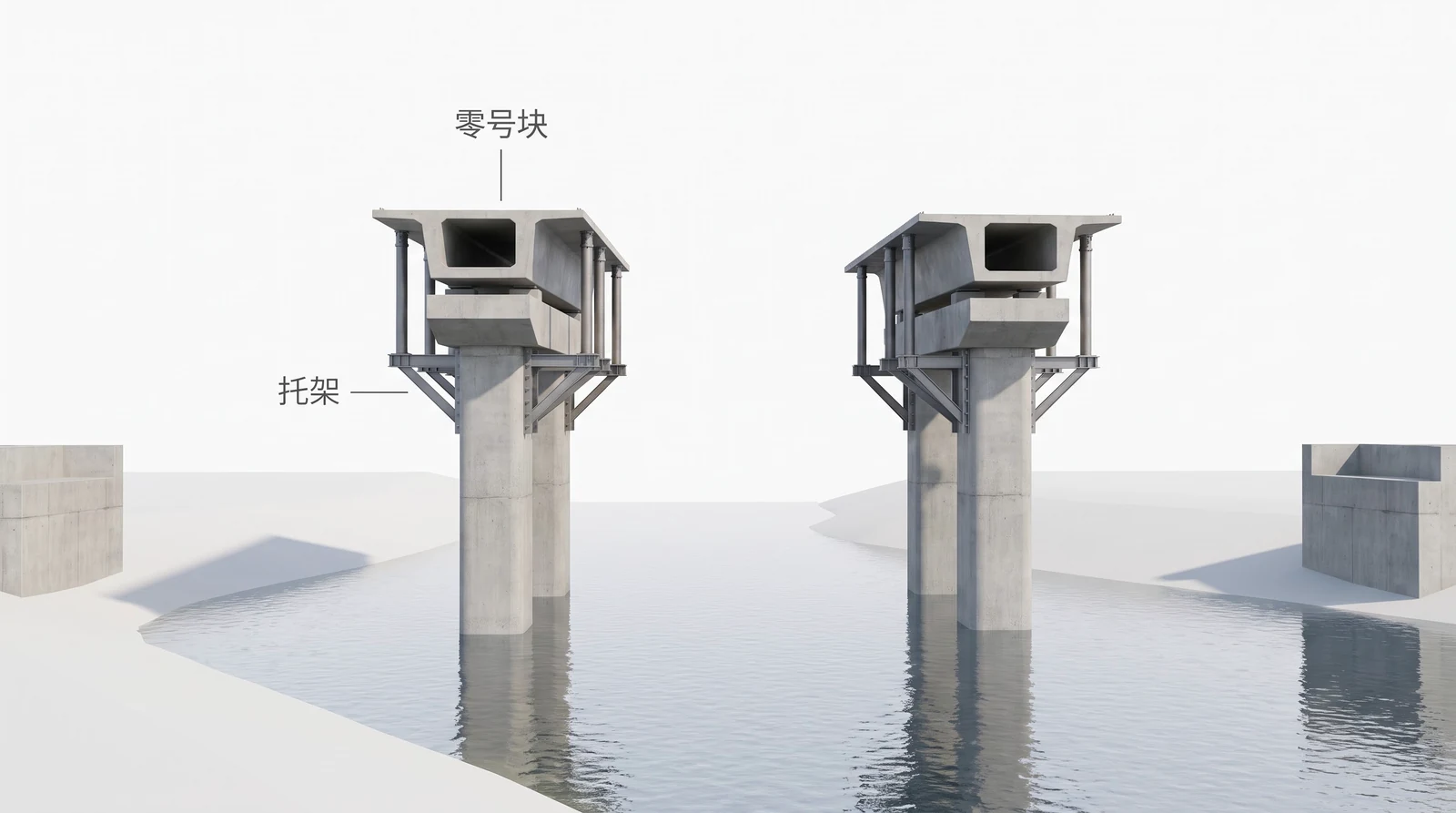

悬臂浇筑从墩顶开始。先在墩身两侧装托架（钢三角架），在托架上支模浇出墩顶正上方那一段又厚又高的梁——零号块，它是整个 T 构的根。零号块浇好后，用几根粗钢管或预应力粗钢筋把它和墩顶临时固结成一体：连续梁的墩顶本来只有支座、扛不了弯矩，而接下来两侧悬臂稍不对称就是几万 kN·m 的偏心，全靠这个临时固结顶着。

识图要点：零号块一定在墩顶正上方、比其余节段厚；托架在墩身两侧；临时固结在零号块和墩顶之间。连续刚构的零号块本来就和墩身浇成一体，不需要临时固结，这是图上区分连续梁和连续刚构的一个办法。

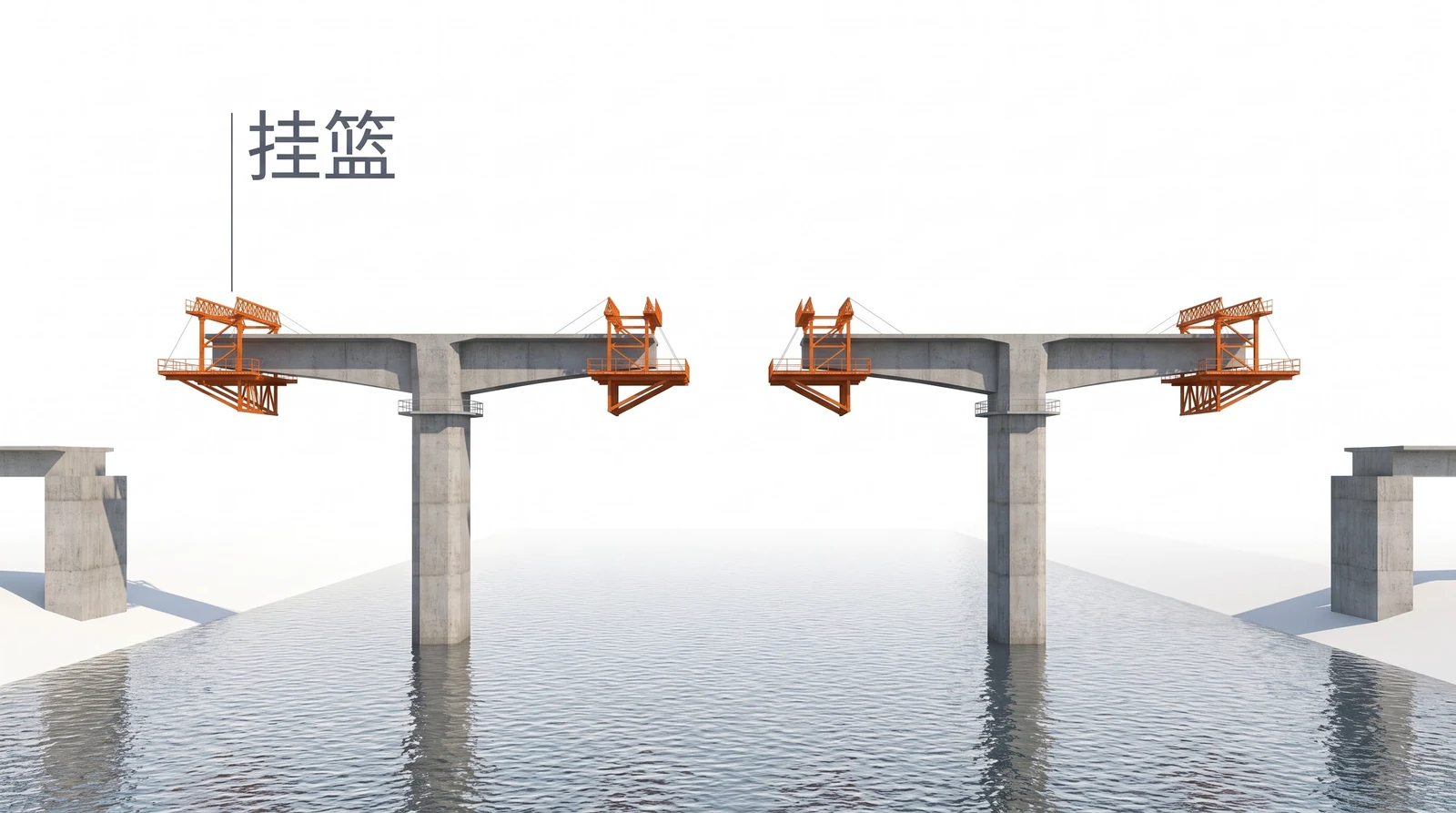

挂篮悬臂浇筑·第二步：对称悬浇——两边同步，一段一段往外长

零号块两端各挂一台挂篮——一个吊在梁端下方和外侧的钢桁架模板架，靠已浇好的梁段锚固。挂篮里绑筋、浇一段 3–5 m 的梁、养护到强度、张拉这一段的预应力、再把挂篮往前推一段，循环往复。两侧的挂篮必须同步：同时浇、同时张拉、同时前移，两侧悬臂长度始终相等，每个墩顶长出一个对称的 T 字。梁从根部到端头越来越薄，因为根部的弯矩最大。

一座 100 m 主跨的桥，单侧悬臂约 45 m、11–12 个节段，每段 7–10 天，两个墩、四个悬臂端同时进行。看这一步的图只看一件事：每个 T 两侧的长度是不是一样。

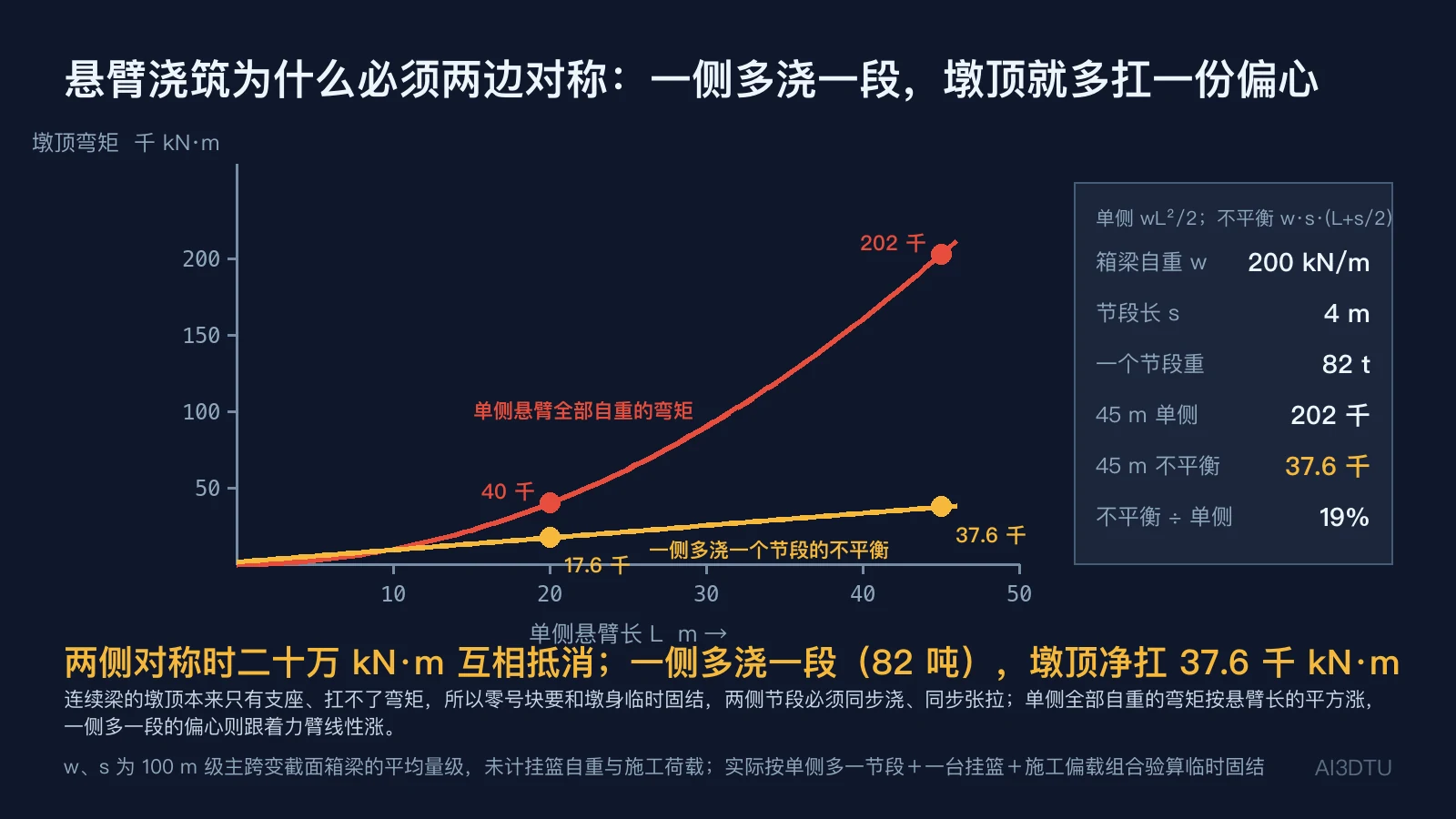

为什么必须对称：一侧多浇一段，墩顶就多扛 3.8 万 kN·m

算一笔账。每延米 200 kN 的箱梁，单侧悬臂 L 在墩顶产生的弯矩是 wL²/2：L=20 m 时 4 万 kN·m，L=45 m 时 20 万 kN·m，按悬臂长的平方涨。两侧对称时这 20 万左右两边互相抵消，墩顶净弯矩接近零；一旦一侧比另一侧多浇了一个节段（4 m、约 82 t），多出来的力矩是节段重乘力臂 800 kN × 47 m ≈ 3.8 万 kN·m，占单侧全部弯矩的 19%——这就是墩顶临时固结要扛的偏心，再加上一台几十吨的挂篮和施工荷载。

所以悬浇的三条铁律都从这个数来：两侧同步浇筑、同步张拉；挂篮前移一侧一台不能单边跑；零号块临时固结在全部合龙、体系转换之前不能拆。

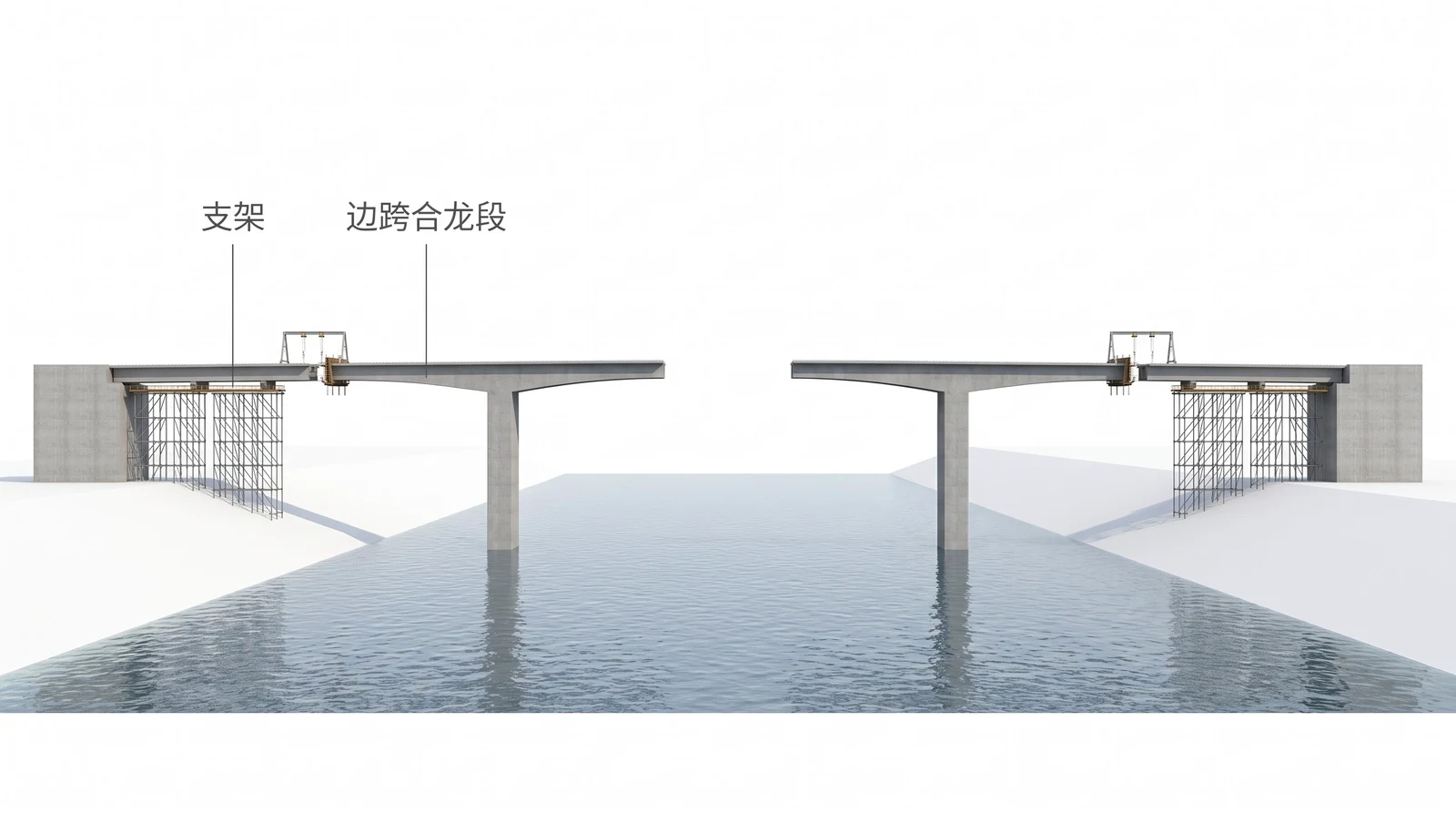

挂篮悬臂浇筑·第三步：边跨合龙——先合两边

两个 T 都长到最长后，先合边跨。两岸桥台旁边那一小段梁（边跨直线段）不悬浇，在岸边搭钢管支架现浇；它和 T 的外侧端头之间留着一个约 2 m 的缺口，就是边跨合龙段：先用劲性骨架把两端锁死，再浇这一段。边跨一合龙，T 的一侧就有了支点，这一联从「两个独立的 T」变成「两个单悬臂」，这叫体系转换的第一步。

合龙顺序的常识：边跨先，中跨最后。三跨桥先合两边再合中间，多跨桥从两端向中间对称推进，永远是最后一个合龙口在跨中。顺序反了，结构在合龙过程中的内力就和设计不一样。

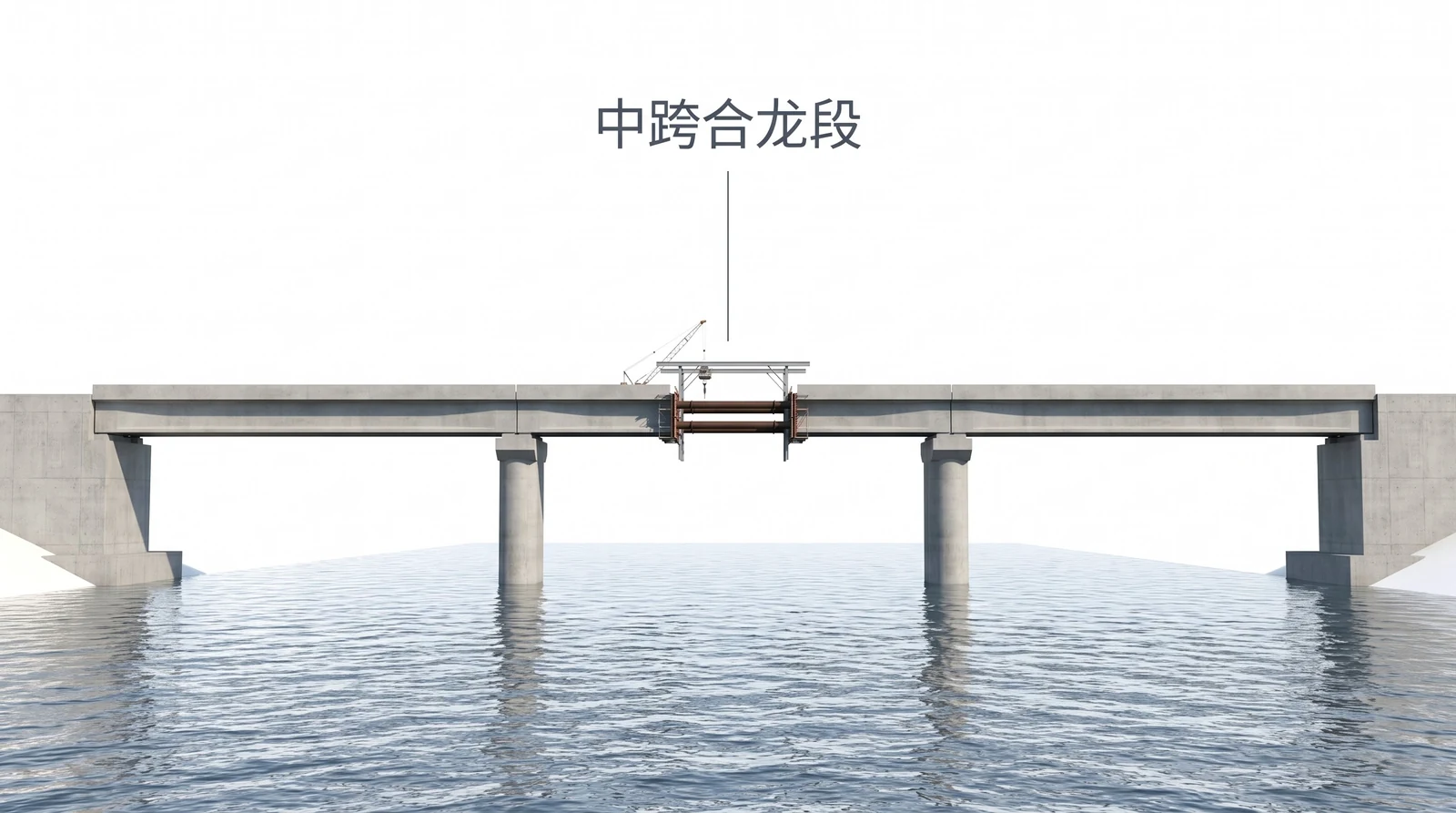

挂篮悬臂浇筑·第四步：中跨合龙——最后一个口子

两个 T 相对的端头之间只剩河中央最后一个缺口，就是中跨合龙段。先在两端头之间用劲性骨架（几根粗型钢）临时锁住，防止两侧悬臂被温度、风、施工荷载推来拉去；然后在一天里温度最低最稳的时段浇筑；混凝土达到强度后张拉中跨的合龙预应力束，拆除劲性骨架和零号块的临时固结，整联变成真正的连续梁。这一步做完，挂篮全部拆走，边跨支架也拆掉。

为什么挑凌晨浇，下一张图算给你看。

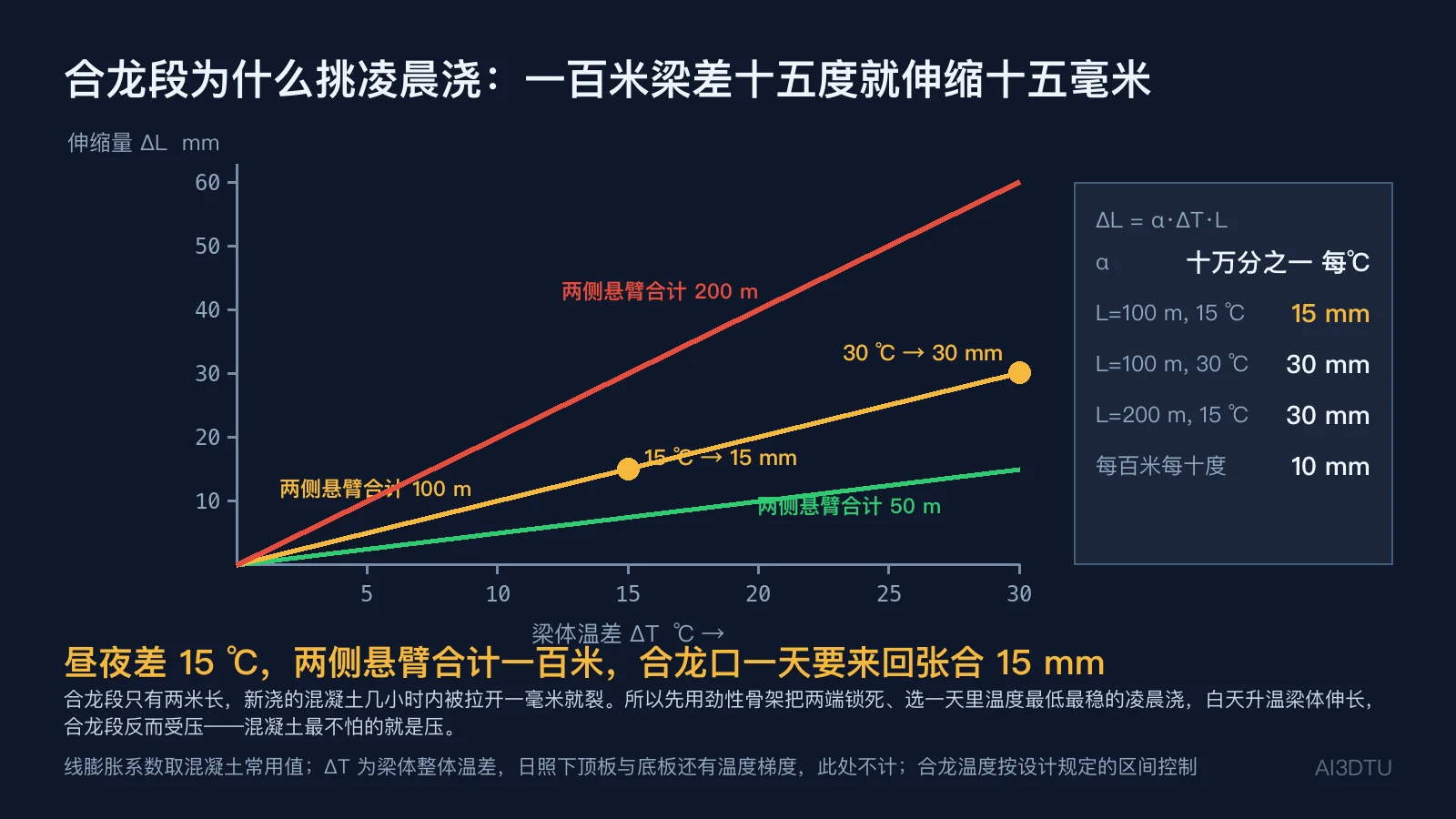

合龙段为什么挑凌晨浇：一百米梁差十五度就伸缩十五毫米

混凝土线膨胀系数约 1.0×10⁻⁵ /℃，温度伸缩量 ΔL = α·ΔT·L。中跨合龙口两侧各悬臂几十米，两侧合计一百米，昼夜温差 15 ℃，合龙口一天要来回张合 15 mm；差 30 ℃就是 30 mm；两侧合计两百米的大跨，15 ℃就是 30 mm。合龙段只有两米长，新浇的混凝土几小时内被拉开一毫米就裂。

所以做三件事：先用劲性骨架把两端锁死，让合龙口不再张合；选一天里温度最低、最稳的凌晨浇；这样白天升温梁体伸长，合龙段反而受压——混凝土最不怕的就是压。设计图上会给一个「合龙温度」区间，施工时实测梁体温度落在区间内才能浇。

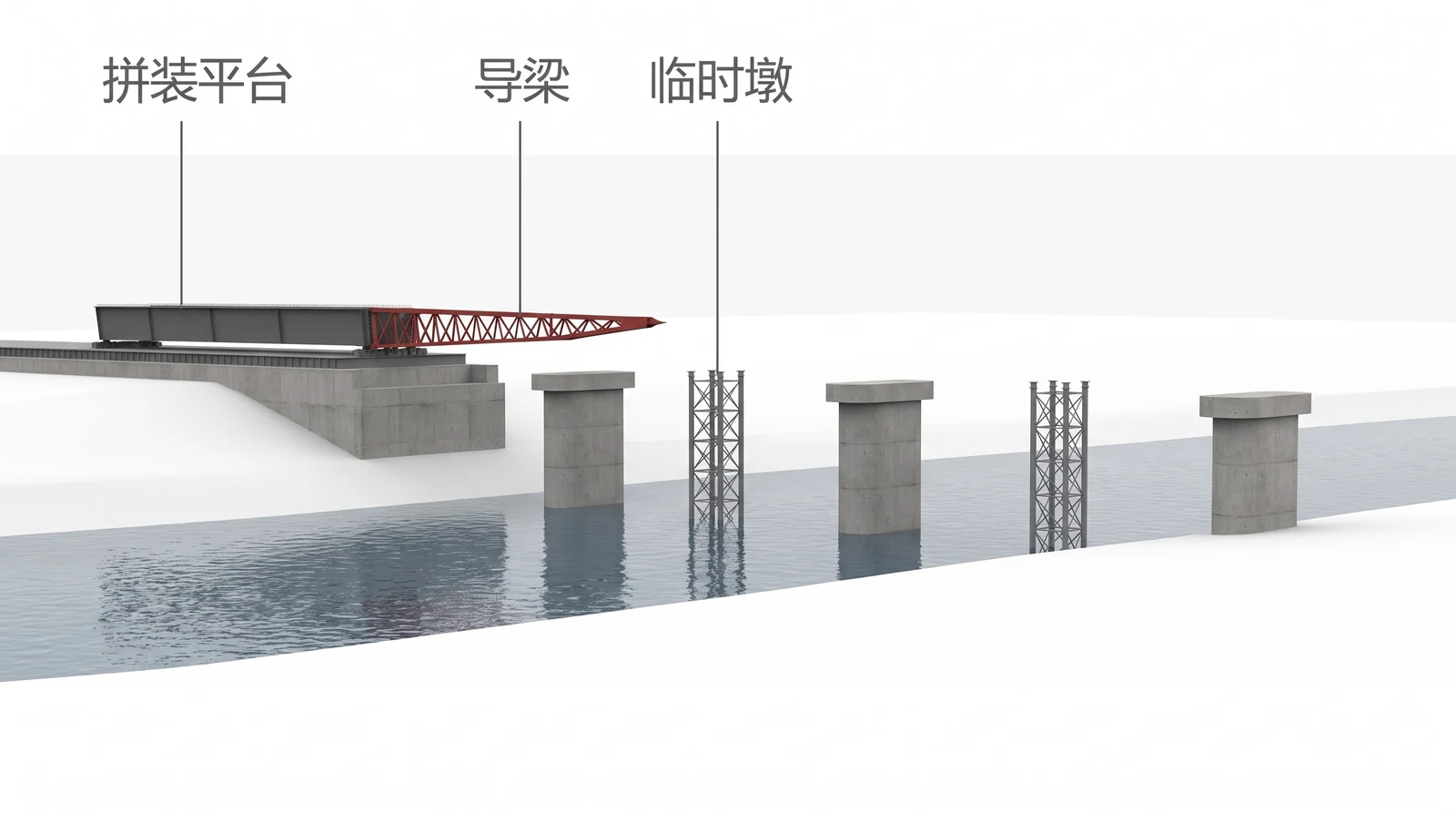

顶推法·第一步：岸上拼装，梁前面接一根导梁

顶推法把梁的制作全放在岸上：桥台后面修一块拼装平台，钢箱梁在平台上一段一段拼装焊接。梁的前端接一根导梁——一根比主梁轻得多、越往前越尖的钢桁架，它的作用是先于主梁探到前方墩顶，让主梁的悬臂长度和弯矩减一大截。河里除了永久墩，每两个永久墩之间还要立临时墩，把顶推时的跨径减半，主梁悬臂才不至于太长。

这一步的图上：导梁在梁的最前端、朝河的一端；临时墩已经立好，比永久墩细得多；河面上空什么都没有。

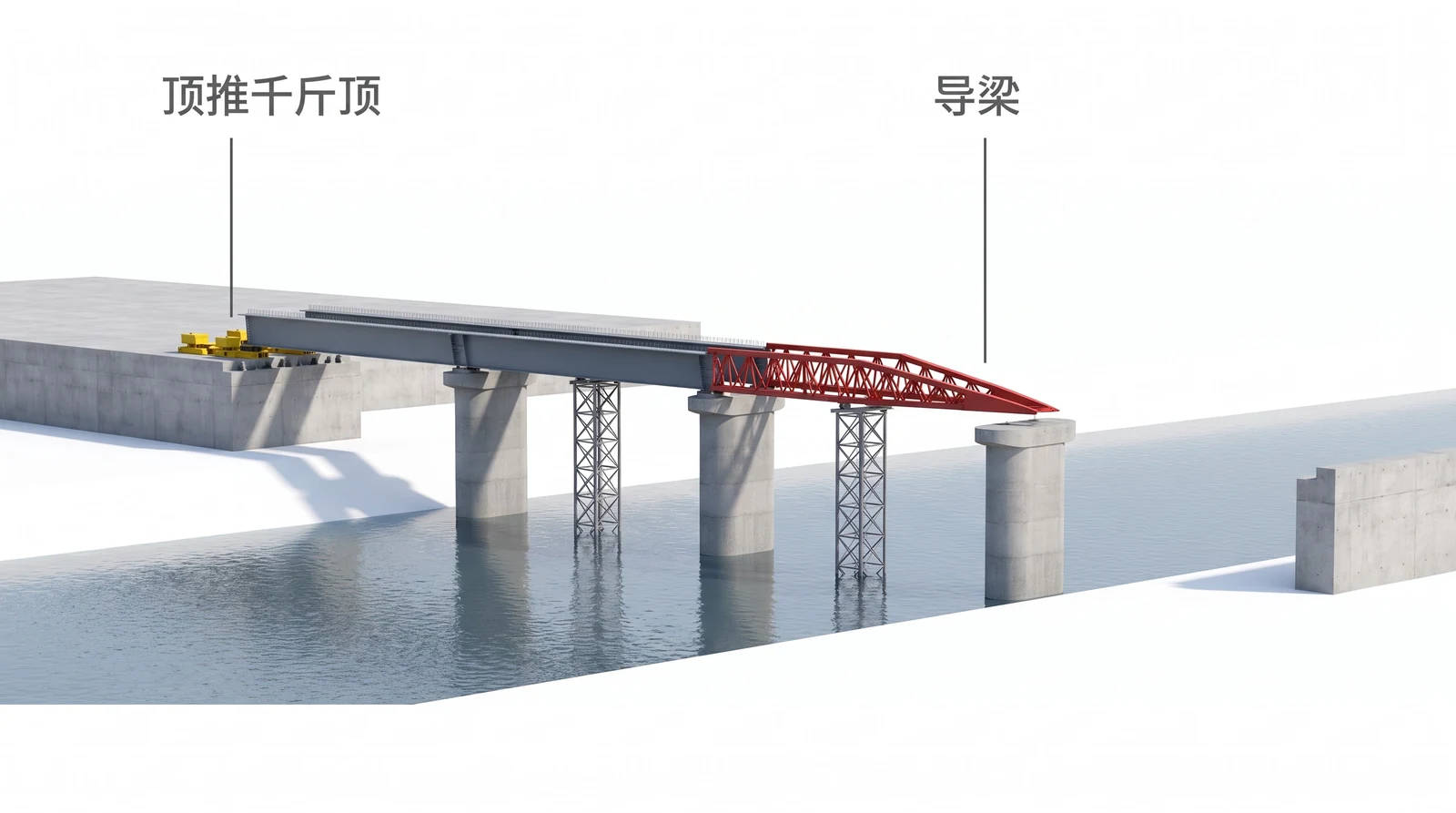

顶推法·第二步：顶推过墩——导梁永远在最前面

桥台上的顶推千斤顶顶住梁的后端，每次把整条梁向前推几十厘米到一米，梁在墩顶的滑道（聚四氟乙烯滑板）上滑行；推出去一段，岸上就接上新的一段，再推。导梁的尖端先越过临时墩、搭上下一个永久墩，主梁跟在后面压过去。梁在推进过程中每个断面都要轮流经历跨中和墩顶，所以顶推的梁必须是等截面的，变截面箱梁推不了。

水平顶推力大约是梁重的 3–10%（取决于滑道摩擦系数），这个力由桥台和墩承担——回头看墩的柔度那张图，高墩顶推要另外算墩顶位移。

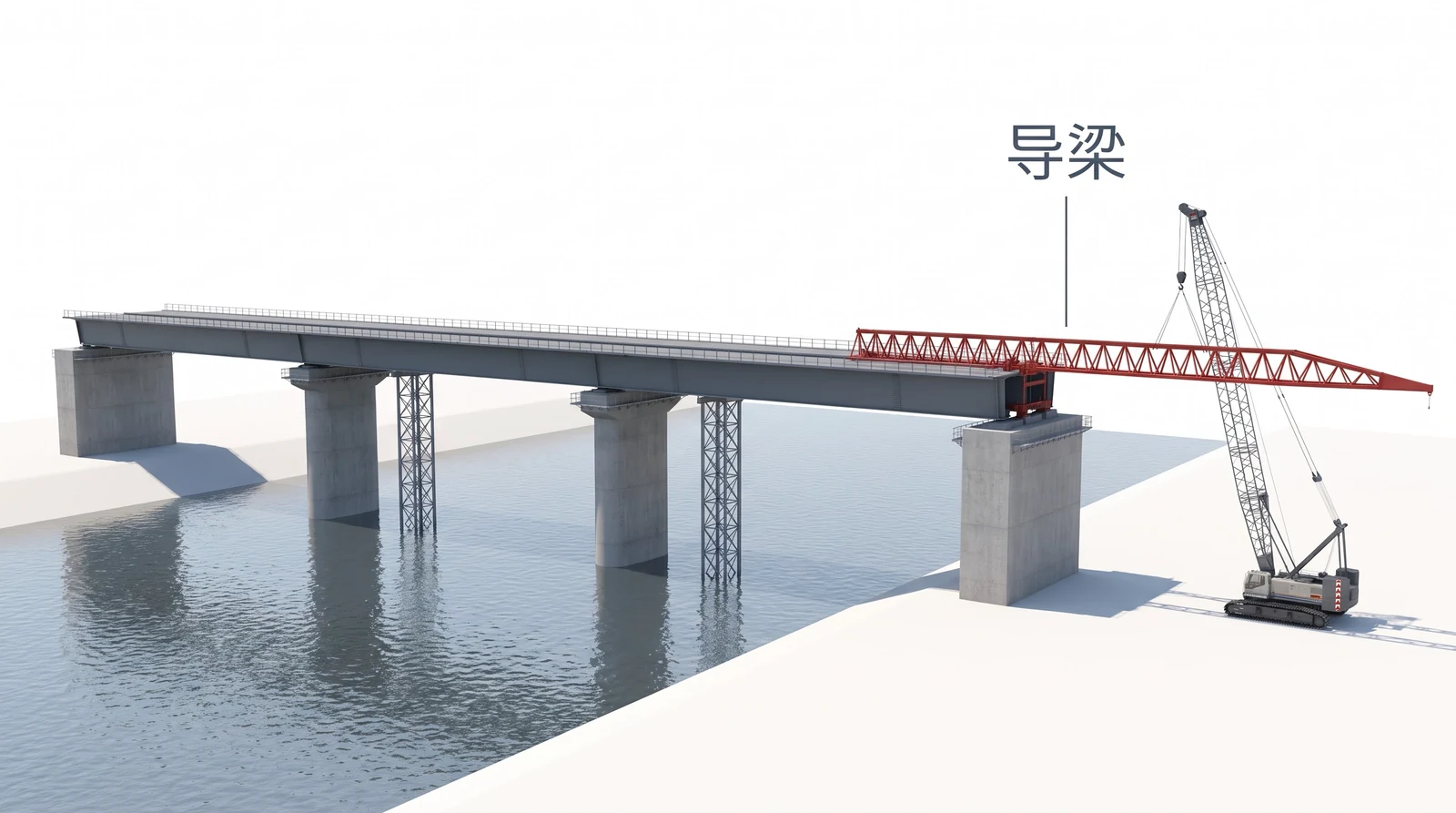

顶推法·第三步：推到对岸，拆导梁，落梁换支座

梁推到设计位置、探出对岸桥台后，把导梁一节一节拆下来，再把整条梁顶起、撤掉滑道、换上永久支座落梁，最后拆临时墩。全程桥下的铁路、河道、公路不受影响——这是顶推法存在的理由。

三种架设法各有一样不能画错的东西：架桥机的前支腿落在哪，悬浇两侧长度是否相等，导梁在不在最前面。

三种架设法，一屏回顾

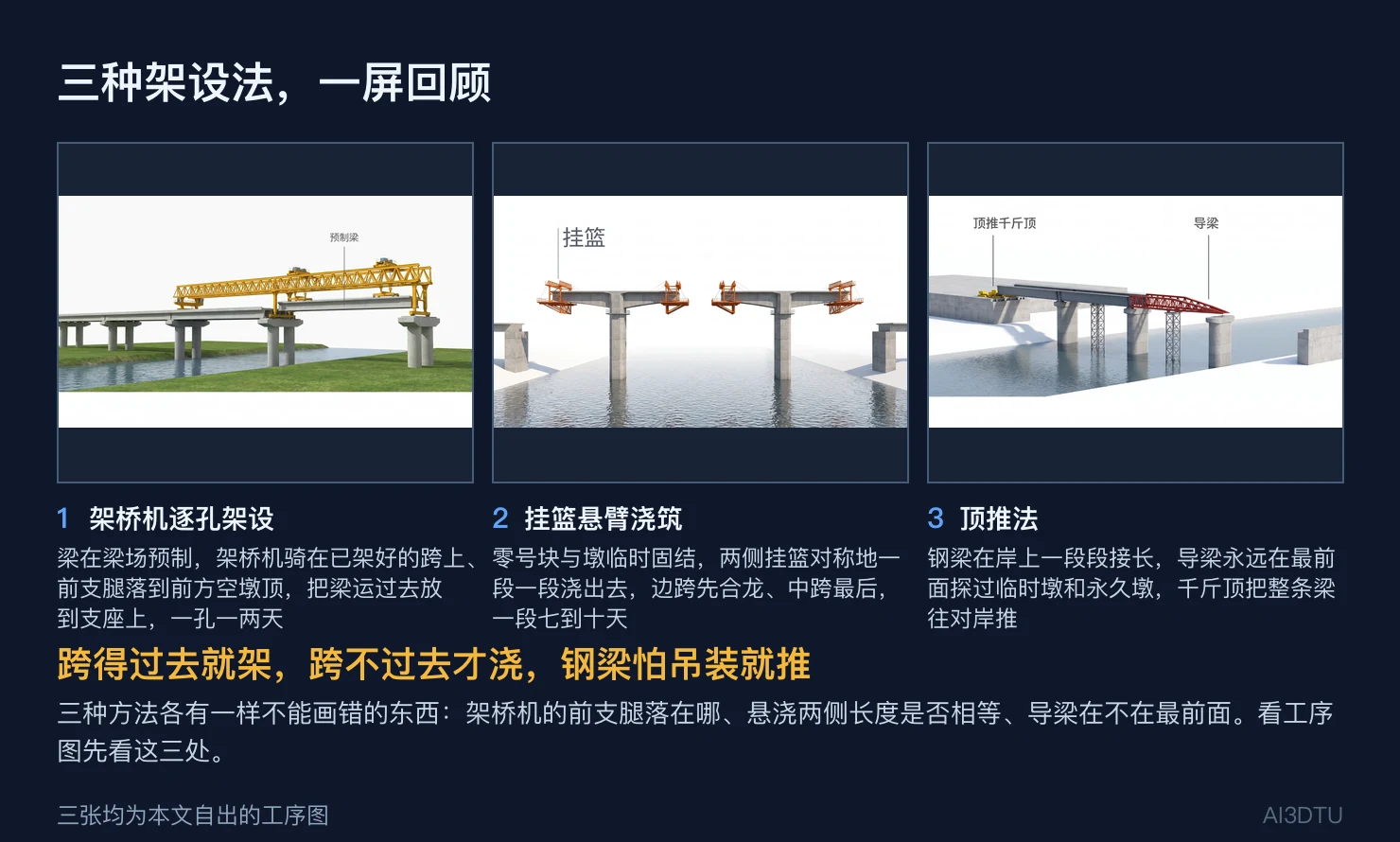

架桥机逐孔架设：预制、运梁、落梁，一孔一两天，管 20–50 m。挂篮悬臂浇筑：零号块、对称悬浇、边跨合龙、中跨合龙，一段 7–10 天，管 80–300 m。顶推法：岸上拼装、导梁先行、逐段顶推、到位拆导梁，管跨下不能动的地方。选法的判据只有一句：跨得过去就架，跨不过去才浇，钢梁怕吊装就推。

看一张桥梁工序图，先看哪几处

支座在不在墩顶和梁底之间——梁直接坐在墩上、或者支座画到墩身中间，都是错的。伸缩缝在不在联端——连续梁中间墩顶画了缝，等于画成了简支梁。斜拉索两端锚在塔和梁上、悬索桥主缆进不进锚碇——主缆停在塔顶的悬索桥站不住。桩尖进没进持力层——桩尖停在软土里的桩基础是白打的。零号块在不在墩顶正上方、两侧悬臂长度是否相等——不对称的 T 构在真实工地上等于事故。合龙顺序是不是边跨先中跨后。架桥机前支腿踩在哪——必须落在前方空墩顶上。顶推的导梁在不在最前面、临时墩有没有。

最容易讲错的几处

把连续梁和连续刚构混为一谈。连续梁墩顶有支座、零号块要临时固结；连续刚构梁墩浇成一体、没有支座，高墩大跨才用。把斜拉桥画出锚碇、把悬索桥主缆停在塔顶。索锚在哪是两种桥的本质区别。每个墩顶都画伸缩缝。缝只在桥台和联端。桩长越长越好。端阻只看桩尖踩在什么土上，桩长翻倍承载力只涨到 1.7 倍，进了持力层才有 2.3 倍。悬浇一侧先浇。一侧多浇一段，墩顶就多扛 3.8 万 kN·m 的偏心。合龙挑中午浇。凌晨温度最低最稳，白天升温合龙段受压才安全。把架桥机画成吊车。架桥机骑在桥面上、三组支腿各有落点，不是站在地上的吊车。顶推变截面梁。推进过程中每个断面都要轮流过墩顶，只能等截面。

从总体布置图和工序图到三维：一步一张，说明文字留在图上

桥梁是工程线里图纸自带几何最完整的一类：总体布置图把跨径组合、墩台位置、梁高、桥面标高全画清楚了，分步工序图把每一步架桥机在哪一跨、挂篮在哪一段、导梁推到哪个墩也画清楚了。翻成三维做的是把这些二维几何立起来，不是凭空猜。上传桥梁总体布置图（立面加平面）、选参考图渲染，出来的是桥跨越河道的三维图，梁、墩、承台、桩基础伸入河床的关系一目了然；上传一套四步架桥工序图，按图逐步生成四张三维施工工序图，每步的说明文字原样保留在图上，工序一改只重出那一步。

它用于方案评审、技术标和安全技术交底：评审专家一眼看到桥和河道、道路的关系，班组一眼看懂这一步架桥机的前支腿落在哪个墩上。内力、预应力、稳定验算仍归专业软件。
