延迟焦化工艺流程图怎么画?从设备清单到3D效果图完整指南

发布于 2026-07-06|相关行业:石油炼化

AI3DTU生成的石油炼化装置3D工艺流程图(加氢裂化,含反应器、高压分离器与各馏分储罐)

延迟焦化装置在炼厂里干什么

延迟焦化是炼油厂处理渣油的主力手段之一。常减压蒸馏塔底出来的减压渣油,重金属和残炭含量高,催化裂化和加氢装置都不爱要,延迟焦化却能把这部分最难啃的重油热裂化成富气、汽油、柴油、蜡油,剩下的碳则以石油焦的形式留在焦炭塔里。所谓「延迟」,指的是渣油在加热炉炉管内快速升温到500℃左右但不让它在炉管里结焦,把生焦反应「延迟」到焦炭塔内进行——这是理解整套流程图的钥匙。

正因为焦化装置同时包含连续操作(加热炉、分馏塔、吸收稳定)和间歇切换操作(焦炭塔生焦、除焦),它的流程图比一般装置更难画:既要表达介质的连续走向,又要表达两组焦炭塔轮换的逻辑。很多新工程师画砸的第一张图,就是延迟焦化。

完整工艺流程:渣油从进料到出四种产品

主流程可以按介质走一遍。减压渣油先进分馏塔下部换热段,与焦炭塔顶来的高温油气直接换热,同时把油气中被夹带的重组分洗回塔底;塔底的循环油与新鲜渣油混合后,由加热炉进料泵送入焦化加热炉。加热炉辐射段炉管内注入少量蒸汽或除氧水提高流速,让渣油在数十秒内被加热到495~505℃并迅速离开炉管,抑制炉管结焦。

炉出口高温渣油经四通阀切换进入其中一台焦炭塔,在塔内发生深度热裂化与缩合反应:轻组分以油气形式从塔顶逸出,重组分逐渐缩合成焦炭沉积在塔内。塔顶油气回到分馏塔,切割为富气、汽油、柴油和蜡油;富气经富气压缩机送吸收稳定系统,进一步分离出干气和液化气,并把稳定汽油送出装置。

当一台焦炭塔生焦到预定料位(一个生焦周期通常18~24小时),四通阀切换到另一台塔,满塔进入小吹汽、大吹汽、冷焦、放水、除焦的处理程序。水力除焦时高压水泵把切焦水升压到20MPa以上,通过钻杆和水力切焦器把塔内焦炭切碎,落入塔底焦池外运。冷焦水和切焦水经沉淀、过滤后循环使用。这套「两塔一炉」或「四塔两炉」的轮换,是流程图必须画清楚的核心。

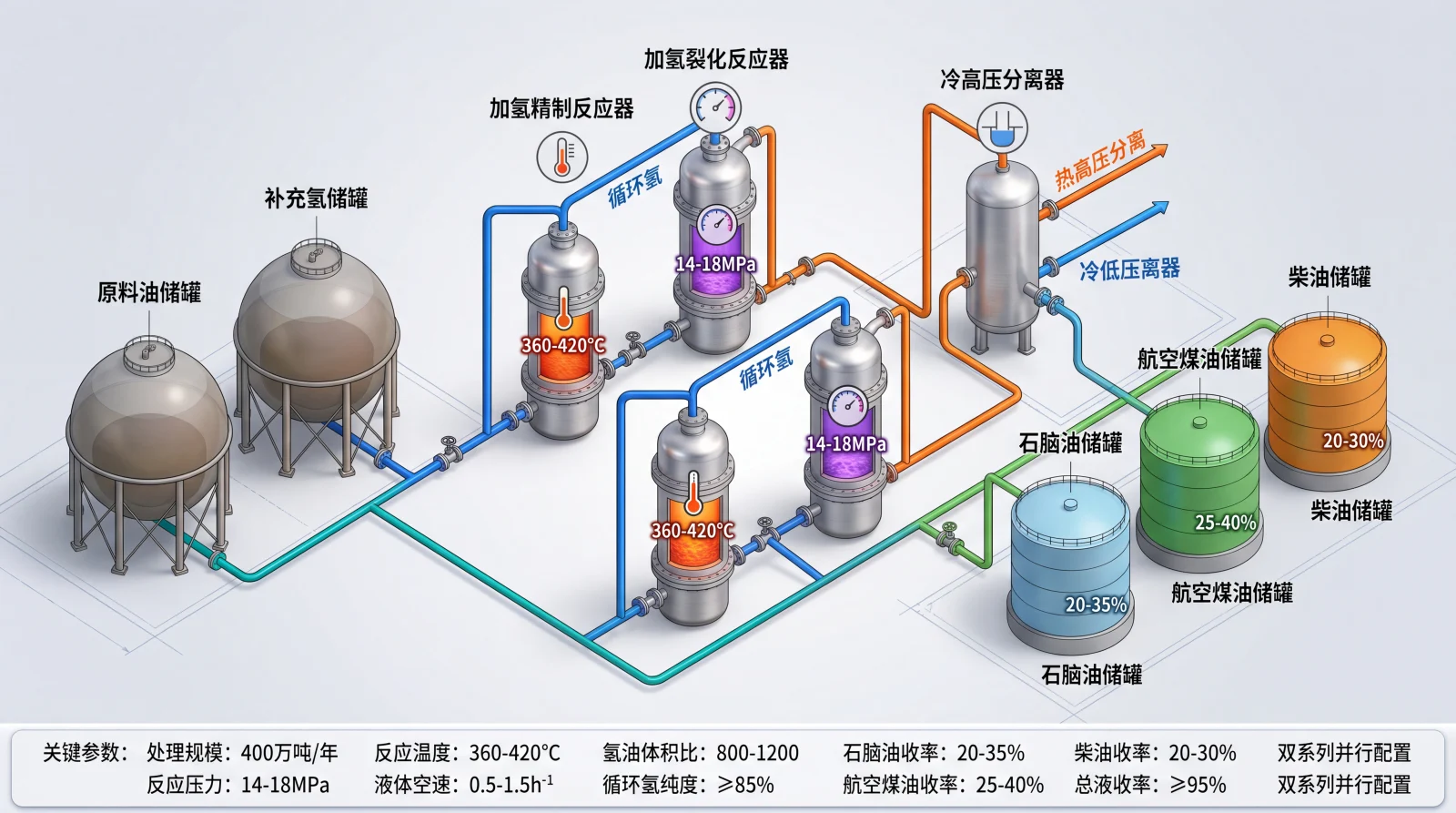

400万吨/年加氢裂化装置3D工艺流程图,展示原料油储罐、加氢精制反应器、加氢裂化反应器、高压分离器到石脑油/航煤/柴油储罐的完整物料走向
AI3DTU 实际生成案例:某400万吨/年加氢裂化装置工艺流程图。延迟焦化与加氢裂化同属炼厂重装置,出图逻辑一致——设备连接与物料走向一图看清。

画图前先列全设备清单

画流程图最忌讳边画边想。建议先按系统列出设备清单,逐台确认作用,再动笔。延迟焦化装置的主要设备如下:焦化加热炉(管式炉,把渣油快速升温到500℃左右,是全装置的心脏);焦炭塔(通常两台或四台一组轮换,渣油在塔内生焦,顶部出油气);四通阀(在两台焦炭塔之间切换炉出口物料);分馏塔(把焦炭塔顶油气切割为富气、汽油、柴油、蜡油,下部兼作渣油换热与缓冲);放空塔及放空冷却系统(处理吹汽、冷焦阶段排出的油气和污水,回收污油);富气压缩机(把分馏塔顶富气升压送吸收稳定);吸收塔、解吸塔、再吸收塔、稳定塔(吸收稳定系统四塔,分离干气、液化气并稳定汽油);加热炉进料泵、柴油泵、蜡油泵等机泵群;水力除焦系统(高压水泵、钻机、钻杆、水力切焦器);切焦水与冷焦水处理设施(焦池、沉淀池、过滤器、储水罐)。

这份清单还有个用处:交给别人审图时,对方可以逐台勾选,看你有没有漏画放空塔、四通阀这类容易被忽略但工艺上不可或缺的设备。

传统画法的三个痛点

第一是画得慢。用CAD或Visio把上面二十来台设备一台台摆好、连线、标注,熟手也要一两天,改一版布局又是半天。第二是看不懂的人太多。二维符号图对工艺员是母语,但给领导汇报、给新员工培训、给业主投标时,对方看到的只是一堆圈圈框框,讲解成本极高。第三是立体关系表达不出来。焦炭塔高达数十米、顶部有钻机平台、底部接焦池,这些高度方向的信息在平面图上全部丢失,而恰恰是这些信息决定了外行能不能一眼看懂这套装置。

所以实际工作中往往需要两张图:一张严谨的二维PFD或P&ID用于工程,一张直观的3D可视化效果图用于汇报、培训和宣传。后者过去要靠3D建模外包,周期以周计,现在可以用AI生成。

用AI3DTU分步生成延迟焦化3D效果图

AI3DTU(ai3dtu.com)是面向流程工业的AI可视化工具,输入文字描述约5分钟就能生成3D可视化效果图。以延迟焦化为例,操作步骤如下。

第一步,打开ai3dtu.com并免费注册,进入创建页面。第二步,选择模式:想要类似流程图的清晰走向就选「工艺流程图」模式(侧视或等距视角),想要整套装置的全貌就选「工业微缩沙盘」模式(42~45°俯视)。第三步,把设备清单转成一段描述输入进去,例如:「延迟焦化装置,左侧焦化加热炉,中间两台高大的焦炭塔并列、顶部有除焦钻机平台,右侧分馏塔,再往右吸收稳定系统四塔一组,管线按渣油—加热炉—焦炭塔—分馏塔的顺序连接,塔底配焦池」。第四步,如果手头已有装置照片或二维流程图,可以上传作为参考图,AI3DTU会按参考图还原设备布局。第五步,点击生成,约5分钟后得到效果图,不满意可调整描述再生成。

需要说清楚边界:AI3DTU输出的是可视化效果图,不是工程级P&ID,不能替代正式设计文件;它替代的是「为了让人看懂而做的那张图」——汇报PPT、培训课件、展厅展板、投标方案里的装置示意图。

出图后必查的四个工艺细节

无论手画还是AI生成,延迟焦化图交出去之前建议核对四点:一,焦炭塔是否成对出现——单塔的延迟焦化图在懂行的人眼里是硬伤;二,介质走向是否正确,渣油应先进分馏塔下部再去加热炉,而不是直接进炉;三,焦炭塔顶油气应回分馏塔,而不是直接出装置;四,除焦系统(钻机平台、焦池)是否有所体现,这是延迟焦化区别于其他装置最直观的特征。把这四点核对完,这张延迟焦化工艺流程图才算真正能拿出手。

常见问题

延迟焦化工艺流程图里必须画哪些设备?

核心设备包括焦化加热炉、成对的焦炭塔、四通阀、分馏塔、放空塔、富气压缩机以及吸收稳定系统的吸收塔、解吸塔、再吸收塔、稳定塔,此外还有水力除焦系统(高压水泵、钻机、切焦器)和切焦水处理设施。其中最容易漏画的是四通阀和放空塔:前者体现两塔切换的操作逻辑,后者承担吹汽和冷焦阶段的油气回收,都是工艺上不可缺少的环节。画图前先列设备清单逐台核对,可以有效避免遗漏。

为什么叫延迟焦化,流程图上怎么体现「延迟」?

「延迟」指渣油在加热炉炉管内被快速加热到500℃左右但停留时间极短,生焦反应被推迟到焦炭塔内才发生,从而避免炉管结焦。在流程图上体现这一点,关键是画清楚加热炉与焦炭塔的先后关系:渣油经加热炉辐射段升温后,通过四通阀进入焦炭塔生焦,塔顶油气再返回分馏塔。只要这条主线走向正确,加上炉管注汽的标注,「延迟」的工艺思想就表达出来了。

AI生成的延迟焦化3D图能用于正式设计文件吗?

不能。AI3DTU这类工具生成的是3D可视化效果图,定位是让非专业人员快速看懂装置,适合用在汇报PPT、培训课件、投标方案、展厅展板等场景;正式设计文件仍需使用符合制图标准的PFD和P&ID,由设计院用专业软件出图并审核。两者是互补关系:工程图保证严谨,可视化效果图负责沟通。实际项目中很多团队两张图都做,各司其职。

画延迟焦化3D效果图大概要多久?

取决于工具。传统方式用3D建模软件建模渲染,一套延迟焦化装置从建模到出图通常按周计算,外包费用也不低。用AI3DTU则是输入一段文字描述(列出加热炉、焦炭塔、分馏塔等设备和连接顺序),选择工艺流程图或沙盘模式,约5分钟生成一张效果图;如需调整布局或风格,改描述后重新生成即可,反复几轮一般一小时内能拿到满意的图。可以先免费注册试用,用自己装置的描述实际跑一遍。
