厂区三维图怎么做得让人看得懂：视角、详略、分区与常见翻车
发布于 2026-09-26｜相关行业：化工
先问一句：这张图给谁看
做厂区三维图，最容易一上来就纠结"用什么软件"。其实第一个该定的是给谁看——不同的看图人，要的东西完全不同。
- 投标评委：几分钟扫过几十家的方案。要的是一眼看懂整体格局，越干净越好，细节多了反而是噪音
- 业主领导汇报：关心投资、产能、占地。要的是分区清楚、规模有感，最好能和总平面对得上
- 施工与安装交底：关心设备之间怎么接、装在哪儿。要的是局部够细，管廊标高、平台爬梯都得有
- 展厅与宣传：关心好不好看、有没有气势。允许适度美化，配光配景都可以上
这四种要的详略、视角、配色完全不同。一张图很难同时满足两种以上——想都要，结果通常是哪个都不到位。
所以下面讲的每一条，前提都是"你已经知道这张图给谁看"。
同一座厂，四种表达形态
把同一片布局分别做成四种形态，能清楚看到各自能说清什么、说不清什么。
总平面图：正上方垂直投影，带尺寸标注。位置关系和占地最准确，但完全看不出高度，非专业的人看不懂。
轴测线框：斜上方看，线条表达。能看出高度和层次，又保持了图纸的精确感，适合技术交流。缺点是没有材质光影，观感"冷"。
三维鸟瞰效果图：有材质、有光影的渲染。最容易看懂、最适合汇报和投标，但精确性靠建模质量保证，看图人无法自行校核。
实体沙盘：做成实物模型。现场感最强、适合展厅，但改不了——一旦方案变更，模型基本要重做。
常见的误区是默认"越真实越好"。其实给设计院技术评审看，轴测线框往往比效果图更受欢迎，因为它不藏东西。

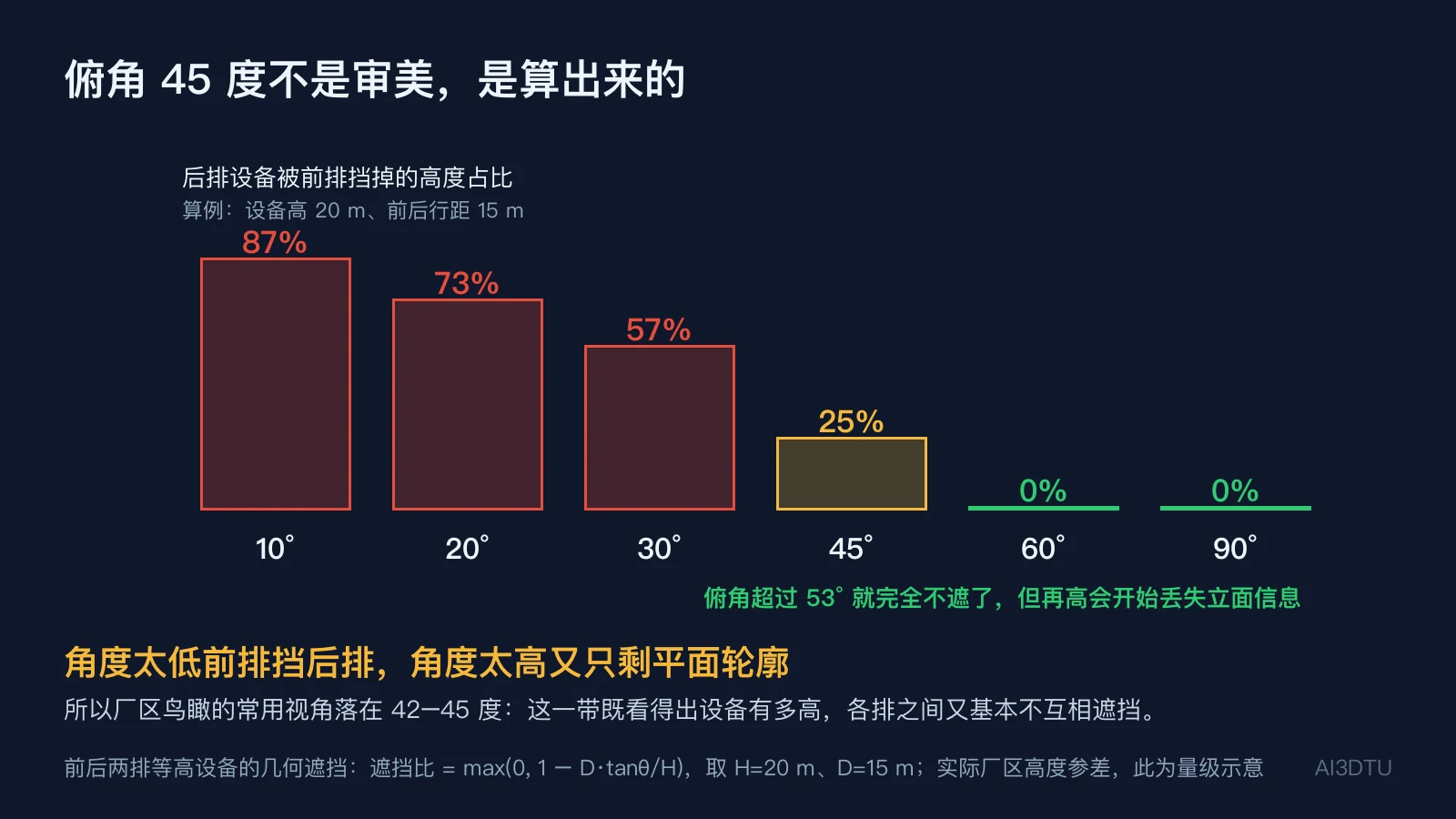

俯角 45 度不是审美，是算出来的
厂区鸟瞰的视角几乎都落在 42–45 度，很多人以为这是习惯。其实是几何。
前后两排设备，俯角太低时，前排会把后排挡住。按等高设备算：设备高 20 米、前后行距 15 米，
- 俯角 10°：后排被挡掉 87%——基本只能看到第一排
- 俯角 30°：挡掉 57%
- 俯角 45°：挡掉 25%
- 俯角超过 53°：完全不遮
那为什么不干脆用 60 度、90 度？因为俯角越高，立面信息丢得越多。到正俯视时，所有设备都变成了地面上的圆形和矩形——你能看清平面布局，但完全看不出谁高谁矮。
42–45 度是这两件事的平衡点：既看得出高度，各排之间又基本不互相遮挡。

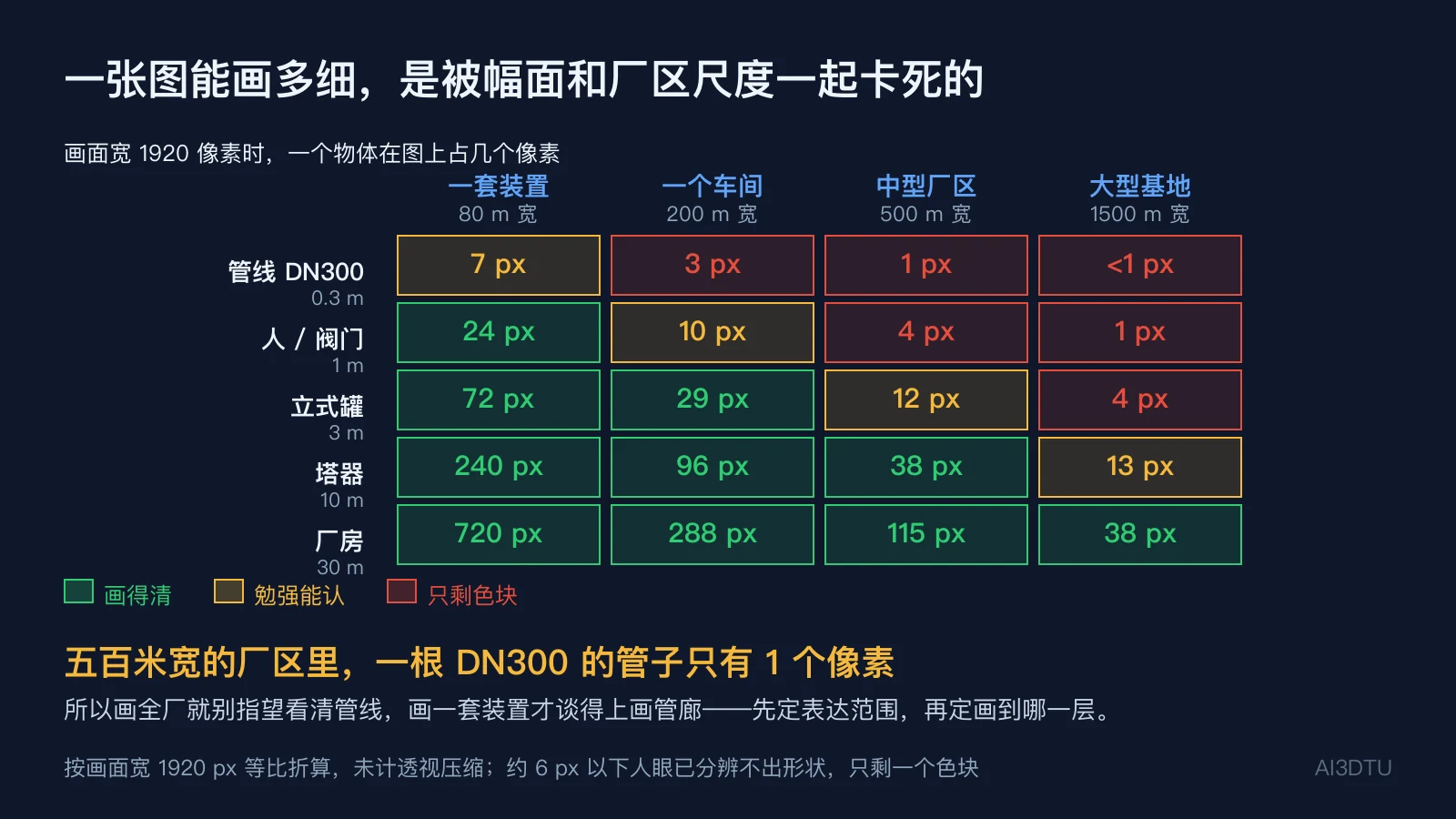

一张图能画多细，是被幅面和厂区尺度一起卡死的
"要不要画管线"这个问题，其实不该凭感觉答，它是能算的。
一张 1920 像素宽的图去表达一片 L 米宽的场地，那么 1 个像素就等于 L/1920 米。一个 d 米的物体，在图上只占 d×1920/L 个像素。
按这个算：
- 表达 80 米的一套装置：DN300 的管子有 7 px，勉强能认；立式罐 72 px，很清楚
- 表达 500 米的中型厂区：DN300 只剩 1 px，立式罐 12 px 只是个小色块
- 表达 1500 米的大型基地：连 10 米的塔器都只有 13 px
低于大约 6 个像素，人眼就分辨不出形状，只剩一个色块。
所以结论很硬：画全厂就别指望看清管线，画一套装置才谈得上画管廊。先定表达范围，再定画到哪一层——顺序反了，就会出现"花了很多工画管线、缩到图上全糊成一片"的浪费。
四档范围，四种"最小能认出的东西"
上面是算出来的，下面是真做出来的。同样叫沙盘，覆盖的实地宽度差着三个量级，画面里最小能认出的东西也跟着换了一类：
- 一台设备：反射镜、集热管、支架、进出口管路都在，最小看得清的是管件
- 一个车间：房间分隔加每台设备的位置和名称，最小看得清的是单台设备
- 一座厂：各处理单元和它们之间的管线，最小看得清的是一个池子、一间机房
- 一个园区：几个装置区加路网、变电与仓储，最小看得清的是一栋建筑
注意第三档和第四档里，单台设备已经没有细节了，但图一点都不难看——因为该给的信息给到了。难看的是那种"范围铺得很大、却硬要每台设备都画满细节"的图：远看糊、近看乱。
三档详略，对应三种用途
把同一片装置区按三档详略画出来，用途就很清楚了。
只有体块：圆柱、方块，没有任何细节。适合规划阶段和总图汇报——这时候设备选型还没定，画细了反而是假精确。
加主要设备：塔有封头裙座和接管，罐有鞍座人孔，厂房有门窗。适合方案汇报和投标——看得出是什么设备、什么规模，又不至于杂乱。
加管廊与附属：补齐管廊、工艺管线、爬梯平台、电缆桥架、道路。适合施工交底和详细设计沟通——但只在小范围内才有意义，全厂尺度下这些线会糊成一片（见上一节）。
很多返工来自选错档：规划阶段画到第三档，方案一变全废；投标阶段只画第一档，评委觉得"什么都没有"。
装在厂房里的东西，怎么让人看见
前面讲的都是室外装置——直接俯视就完事了。室内是另一个问题：不处理屋顶，一座车间在图上就是个盒子，里面花再多工都白费。
常见几种解法：
- 掀掉屋顶：保留墙体和柱网，从上方俯视看设备排布与通道。最常用，因为既交代了建筑边界，又看得见里面
- 整体开放式：干脆不画屋顶。小尺度空间（实验室、试验区）用这个最干净
- 本来就没有墙：不少装置根本没有建筑外壳，就是多层钢结构框架。这时候要交代的不是建筑，而是设备在哪一层、标高多少——图上把钢平台标高标出来，比画墙有用得多
选哪种，取决于建筑本身要不要交代。如果这张图是给土建看的，墙体柱网就不能省；如果只关心工艺设备怎么摆，开放式最清爽。
另外，室内同样需要分区。地面色块、安全通道线、尺寸标注，作用和室外的功能分区一模一样。
分区：让人一眼看懂哪块是哪块
厂区图最怕的是"一片银灰色，看不出哪是哪"。解法是让地面承担分区信息，而不是让设备承担。
典型的四大功能区：罐区（储存，需要防火堤和间距）、装置区（生产核心，设备最密）、污水处理区（一般在厂区下风向和低洼处）、辅助与办公区（人员活动，和生产区隔开）。
表达方法有几条经验：
- 用地面颜色分区，设备保持统一配色。反过来做——给每台设备刷不同颜色——会让画面碎掉
- 颜色要低饱和。高饱和的红蓝绿放在一起，观感廉价，而且会盖过设备本身
- 道路是天然的分隔线，把道路画清楚，分区自然就出来了
- 标签放在地面上，不要飘在半空——飘着的标签在任何视角变化后都会错位
几条容易翻车的地方
这些是审图时最常被挑出来的问题，也是外行和内行一眼分辨的地方。
- 比例失真：设备之间大小关系不对。塔比厂房还粗、人比阀门还小——这是最伤可信度的错误
- 设备张冠李戴：标着"急冷塔"画的却是卧式罐。宁可画得笼统，也不要画错类型
- 管线接得不对：进料从塔顶进、塔底出气这类反了的连接，懂行的人一眼就看出来
- 朝向和指北针缺失：厂区图必须能和总平面对上，没有指北针就无法核对
- 没有比例参照：加一辆车、一个人、一段栏杆，观者才有尺度感
- 光影方向不一致：拼接或多次修改后常见，整体会显得"假"
- 绿化和配景喧宾夺主：树画得比装置还抢眼，就本末倒置了
用参考图能省掉大部分返工
前面讲的都是"表达"，最后说一句"生产"。
厂区三维图最贵的返工，来自布局本身画错了——设备位置、朝向、相对关系和实际不符，改起来等于重做。
所以只要手上有总平面图、有现场照片、有原有的布局图，就把它作为参考图一起给出去，让出图的一方照着真实的连接关系和位置关系还原，而不是凭文字描述猜。
在 AI3DTU 上做厂区鸟瞰时也是同一条建议：选「工业微缩沙盘」模式（默认就是 42–45 度等距俯视），并上传总图或现场照片作参考图。有参考图和没参考图，出来的布局准确度差别很大——文字能描述"有几座塔"，但描述不了"塔在厂房的哪一侧、离罐区多远"。
选型对照
最后把四种形态放在一起，按实际决策顺序对照。
| 形态 | 最适合 | 能说清 | 说不清 | 改起来 |
|---|---|---|---|---|
| 总平面图 | 设计与审批 | 位置、间距、占地，可量取 | 高度与立面观感 | 容易 |
| 轴测线框 | 技术交流、设计评审 | 层次与高度关系，不藏细节 | 材质观感，非专业者不易懂 | 容易 |
| 三维鸟瞰 | 汇报、投标、宣传 | 整体格局与规模，最易看懂 | 精确性无法自行校核 | 看做法，AI 出图最快 |
| 实体沙盘 | 展厅、长期陈列 | 现场感与体量，可绕看 | 动态与内部结构 | 基本要重做 |
一句话总结
做厂区三维图的顺序应该是：先定给谁看 → 再定表达范围 → 再定详略档位 → 最后才是形态和工具。
大部分返工都发生在把这个顺序倒过来的时候：先挑了工具、先定了风格，做到一半才发现范围不对、细节白画。
常见问题
工厂三维模型怎么做，先做什么？
顺序应该是：先定这张图给谁看，再定表达范围（整个厂区还是一套装置），再定详略档位，最后才选形态和工具。投标评委要的是一眼看懂整体格局、越干净越好；施工交底要的是局部够细、管廊标高平台爬梯都得有；这两者的详略和视角完全不同，一张图很难同时满足。大部分返工都发生在把这个顺序倒过来的时候——先挑了工具、先定了风格，做到一半发现范围不对、细节白画。
厂区鸟瞰图的视角为什么都是45度左右？
这是几何算出来的，不是审美习惯。俯角太低时前排设备会挡住后排：以设备高 20 米、前后行距 15 米计算，俯角 10 度时后排被挡掉 87%，30 度挡掉 57%，45 度挡掉 25%，超过约 53 度就完全不遮。但俯角越高，立面信息丢得越多——到正俯视时所有设备都变成地面上的圆形和矩形，看得出平面布局却完全看不出谁高谁矮。42 到 45 度是这两件事的平衡点：既看得出高度，各排之间又基本不互相遮挡。
厂区图要不要画管线和管廊？
这不该凭感觉决定，是能算的。一张 1920 像素宽的图表达 L 米宽的场地，1 像素等于 L/1920 米。表达 80 米的一套装置时，DN300 的管子有 7 个像素，勉强能认；表达 500 米的中型厂区时只剩 1 个像素；1500 米的大型基地里连 10 米的塔器也只有 13 个像素。低于约 6 个像素人眼就分辨不出形状，只剩一个色块。所以画全厂就别指望看清管线，画一套装置才谈得上画管廊——先定表达范围，再定画到哪一层。
总平面图、轴测图、三维鸟瞰、实体沙盘怎么选？
总平面图位置关系和占地最准确、可量取，但看不出高度，适合设计与审批。轴测线框能看出高度层次又保持图纸的精确感、不藏细节，适合技术交流和设计评审，缺点是没有材质光影、非专业者不易看懂。三维鸟瞰有材质光影、最容易看懂，适合汇报投标宣传，但精确性靠建模质量保证、看图人无法自行校核。实体沙盘现场感最强、适合展厅长期陈列，但方案一变基本要重做。常见误区是默认越真实越好——给设计院技术评审看，轴测线框往往比效果图更受欢迎。
厂区图怎么做分区才看得清？
让地面承担分区信息，而不是让设备承担。典型四大功能区是罐区、装置区、污水处理区、辅助与办公区。几条经验：用地面颜色分区而设备保持统一配色（反过来给每台设备刷不同颜色会让画面碎掉）；颜色要低饱和，高饱和的红蓝绿会盖过设备本身；道路是天然的分隔线，道路画清楚分区自然就出来了；标签放在地面上而不要飘在半空，飘着的标签在视角变化后都会错位。
厂区三维图常见的翻车点有哪些？
最伤可信度的是比例失真——塔比厂房还粗、人比阀门还小。其次是设备张冠李戴，标着某类设备画的却是另一类，宁可画得笼统也不要画错类型。还有管线接得不对（进料从塔顶进、塔底出气这类反了的连接，懂行的一眼看出）、缺指北针导致无法和总平面核对、没有比例参照物（加一辆车或一段栏杆观者才有尺度感）、多次修改后光影方向不一致、以及绿化配景喧宾夺主。
