罐区平面图怎么排：堤内要装下最大一座罐，堤高就得按它反算到一米上下

发布于 2027-03-13｜相关行业：化工

罐区图上全是圆圈，排法里藏着三条规矩

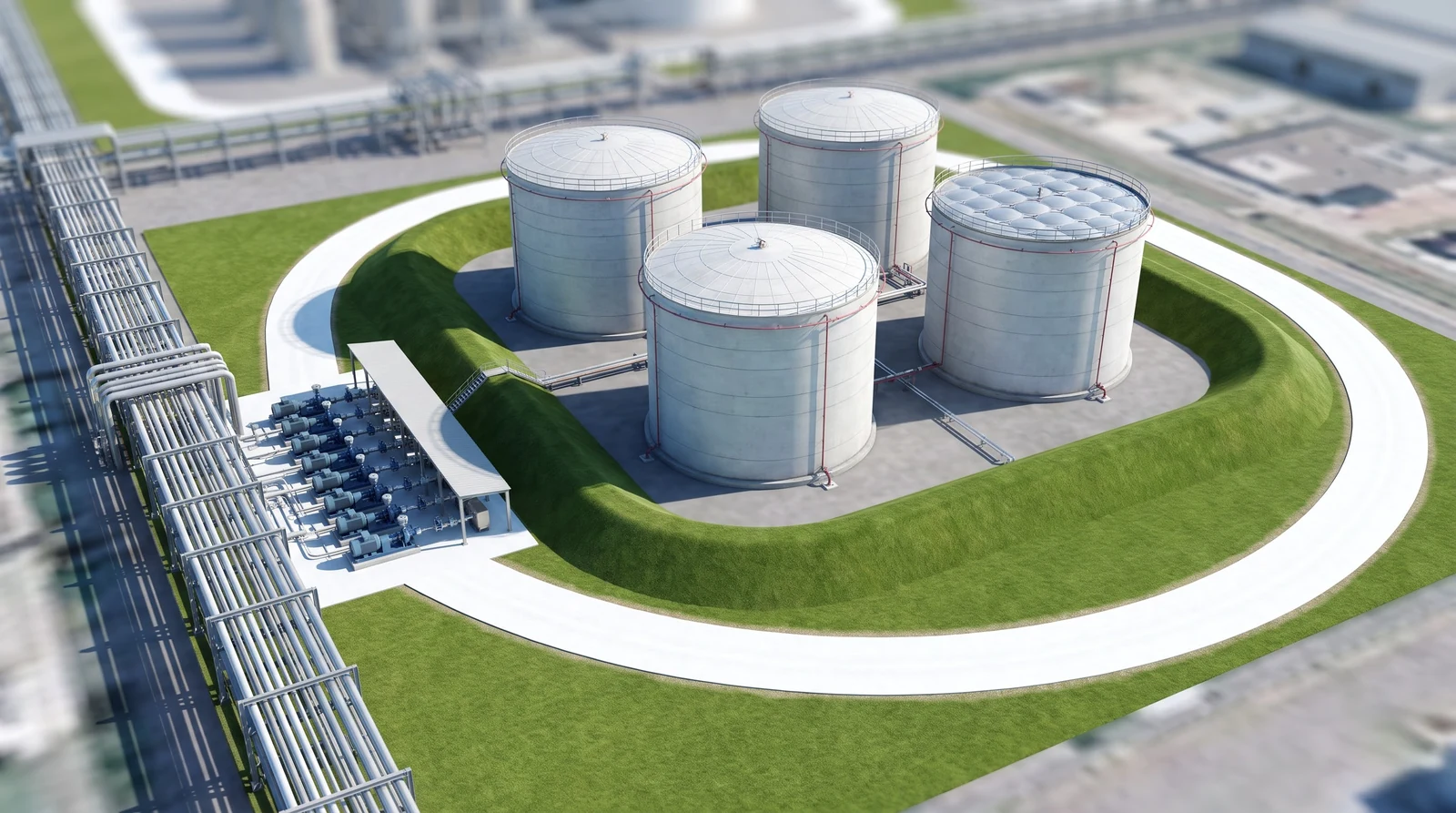

工厂的罐区，在平面布置图上通常是一片圆圈和矩形：几座大罐排成方阵，外面绕一圈土堤，堤边一排泵，旁边一条管廊斜着穿过去。看着随意，其实每个圆圈的位置、堤的宽窄、路的走向，都是按规范一条一条定出来的。

这一期只讲一块罐区，不讲整厂。前面讲厂区鸟瞰和沙盘的几期，看的是全局；这一期把镜头压到一块罐区上，看它的平面布置图怎么排。主线是三条：堤内要装得下最大的那座罐；罐与罐之间的距离按大罐直径的倍数取；泵、管廊、消防路都放在堤外。 三条都能用数字算出来，下面一条一条讲。

还要说清一件事：文中的尺寸、间距、堤高都是典型量级，用来理解排法。真正的设计要按 GB 50160《石油化工企业设计防火标准》、GB 50074《石油库设计规范》里的表格，逐项核对油品的闪点、罐型和罐组容量，这里不逐条抄规范。

先分清：罐区里的罐不是同一种东西

罐区里的罐，形状不同，是因为装的东西不同。装什么，取决于两件事：它怕不怕蒸发，受不受得了压力。 怕蒸发的，要在罐顶上想办法；受不了压力的，罐就得做成能承压的形状。

按这两件事，常见的罐分五类：拱顶罐、内浮顶罐、外浮顶罐、球罐、卧罐。前三种是常压立式罐，靠罐顶和浮盘区分；球罐是承压的球体；卧罐是小容量的圆筒横放。它们在平面图上都是圆或矩形，占地、高度、排布规则却各不相同。画图的人如果分不清，平面上的圆圈全是一个样，设计也就错了。

平面图上的罐，最容易被画错的不是位置，而是它的直径和高度，以及罐顶是什么样子。同样是一个圆，拱顶罐和外浮顶罐在鸟瞰图里的样子差别很大，读图的人一看就知道哪座罐是盖着的、哪座是露天的。这一点到了后面讲五种罐的时候再展开。

拱顶罐：罐顶是一层浅球面，装不太易挥发的油，也装水

拱顶罐是最常见的立式罐。罐壁是竖直的圆筒，罐顶是一层很浅的球冠，中间留一个透气口，接呼吸阀。它结构简单、造价低，装的通常是柴油、重油这类挥发性小的液体，也用来装水、消防水和一些工艺中间料。

拱顶罐的弱点在罐顶下面那一层空气。白天太阳一晒，罐里的气体膨胀，从呼吸阀往外排；晚上气温降下来，空气又被吸进去。液面上方的油气就跟着一起被排出去，这叫呼吸损失。装的油越易挥发，这部分损失越大。

所以拱顶罐选的是挥发性小的液体。汽油这种轻质油，如果放在拱顶罐里，油气排出来既是损耗，也是环境问题，就得换别的罐型。选罐的第一刀，切在这里：先看介质怕不怕蒸发，再谈别的。

内浮顶罐与外浮顶罐：一块浮盘，把罐里的气相空间压没

浮顶罐的思路是：既然油气是从液面上方那层空间跑出来的，就想办法把这层空间压没。浮盘是一块圆形的盘，直接漂在液面上，随液位上下升降。盘的边缘有一圈弹性密封，贴住罐壁，油气就很难从盘和壁之间跑出去。

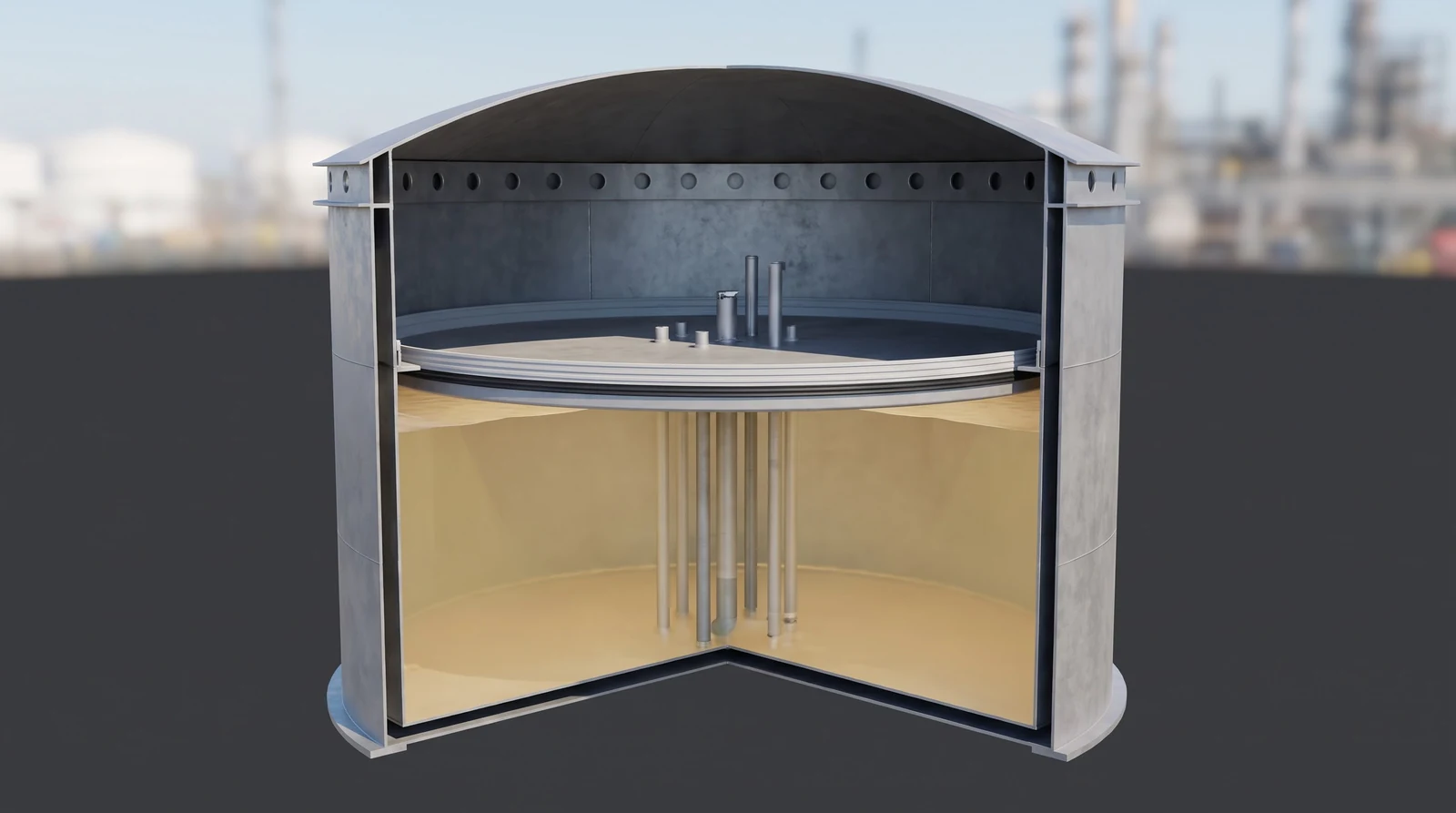

内浮顶罐是在拱顶罐里面加了一块浮盘：罐顶还是固定的，只是把它当成遮雨挡尘的盖子，里面的液面被浮盘盖住。它常用来装汽油、石脑油这类挥发性强的轻质油，液面几乎不接触空气，呼吸损失在几类罐里是最小的之一。

外浮顶罐是露天的浮盘，罐顶不加盖，浮盘直接暴露在外面。罐壁顶部有一圈走道和栏杆，外侧挂着浮梯，人可以走到浮盘上去检修密封。它的容量可以做得很大，原油罐和一些大型成品油罐常用这种形式。它的密封在浮盘和罐壁之间，露天多了一道环境影响，损耗比内浮顶高、比拱顶低。

这里有一个常被忽略的关系：浮顶罐的好处是液面上方几乎没有气相空间，所以同一种油、同一个地区，内浮顶的呼吸损失往往只有拱顶罐的几分之一到十分之一，外浮顶介于两者之间。这是量级判断，实际要看油品的挥发性、季节温差和密封的完好程度。选罐时把损耗、造价和容量三件事一起算，常见的结论是：挥发性越强、容量越大，越往浮顶罐上靠。

球罐和卧罐：压力越高，形状越要往球靠

液化石油气这类液化烃，在常温下要靠加压才能保持液态。罐里的压力可以到一到两兆帕的量级，普通的常压罐受不了，要做成承压容器。承压容器里，球形是最省材料的形状。

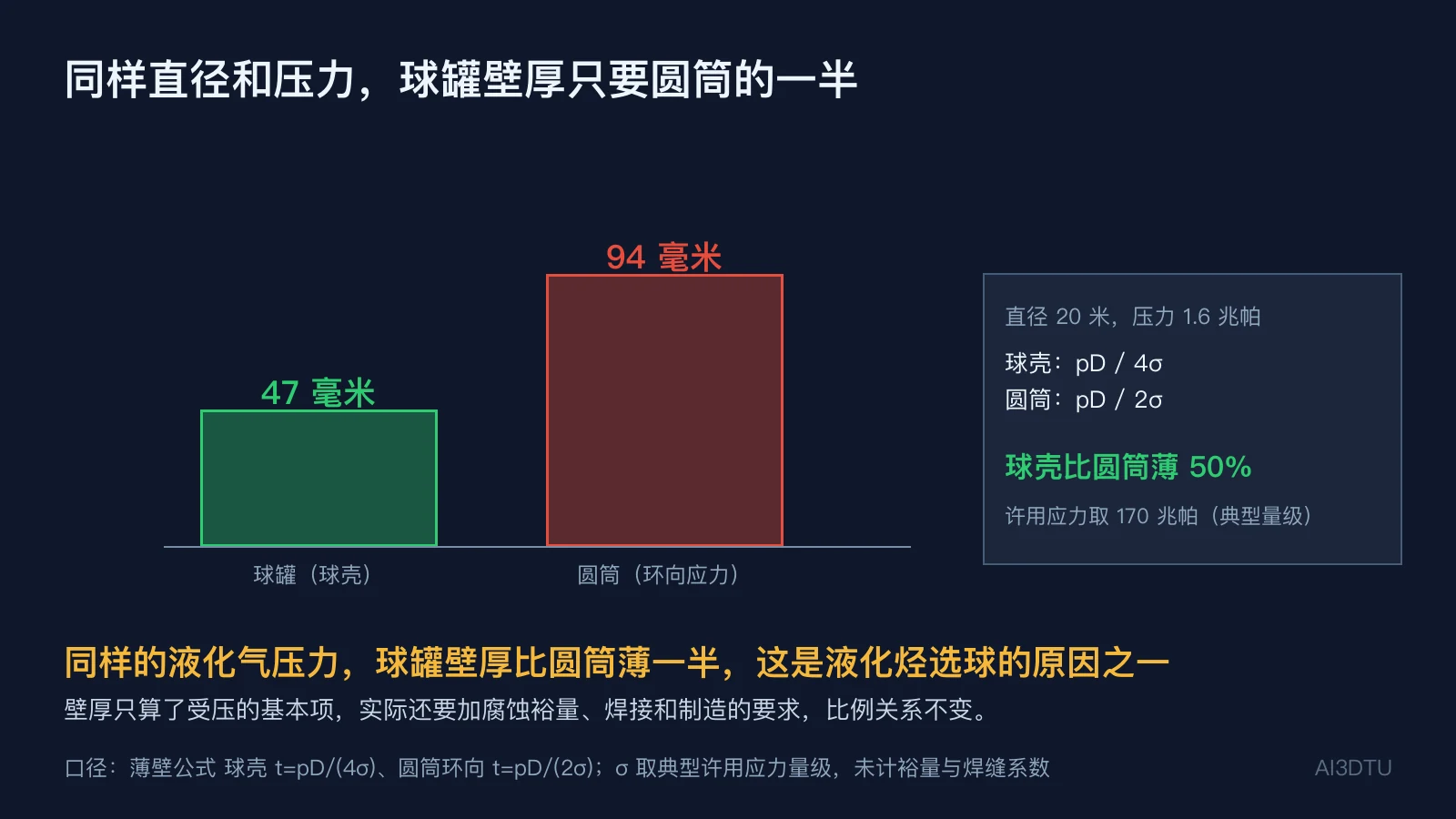

这是一条薄壁受力的道理：在同样的直径和压力下，球壳里的应力只有圆筒环向应力的一半，所以球壳的壁厚也只要圆筒的一半。取一组典型量级来算：直径二十米、设计压力一点六兆帕、许用应力一百七十兆帕，球壳的理论壁厚约四十七毫米，同样条件的圆筒要约九十四毫米。真正的设计还要加腐蚀裕量和焊缝的要求，但两者的比例关系不变。

所以球罐的常见位置，是液化烃这类承压的大容量储存。它的代价是要做支柱、拉杆和环形平台，安装和检修都比立式罐麻烦。容量不大、压力也不高的时候，更常用的是卧罐。

卧罐是圆筒横放在两个鞍座上，两端是椭圆形的封头。它的体积通常比立式大罐小得多，常见于站内的小量储存，也常用作小型的液化石油气储罐。卧罐可以埋在地下，地面上只看见人孔和管口，这是它在小站和加油站里最常见的原因。卧罐放进罐区时，也要按同样的防火间距排布，不能因为它小就贴着别的罐放。

罐顶和罐底的接口：管口要画在图上，不能只画一个圆

平面图上的一座罐，不只是一个圆。罐壁下部有进出料的接管，罐底有排水和清罐用的人孔，罐顶有透气口、量油孔和浮顶罐的浮梯入口。这些管口决定了管线从哪一侧接进来，也决定了罐的检修要从哪一侧进人。

管口的方位在平面图上要和管廊对上。罐的进出管如果都朝一边，管廊就要顺着那一边走；两边都有管口的罐，管廊要从两侧经过，占的地就多一截。有经验的人画罐区，会先把管口的方位定下来，再画管廊的位置，而不是先画管廊，再把管口硬凑上去。

罐底的排水口还要和堤内的排水沟连起来。堤内地面一般有坡度，排水要能在事故时把雨水引到切换阀的一侧，阀门在堤外操作。这一套在平面图上表现为一条排水沟和一个切换阀，画漏了，堤内的积水就没地方去。

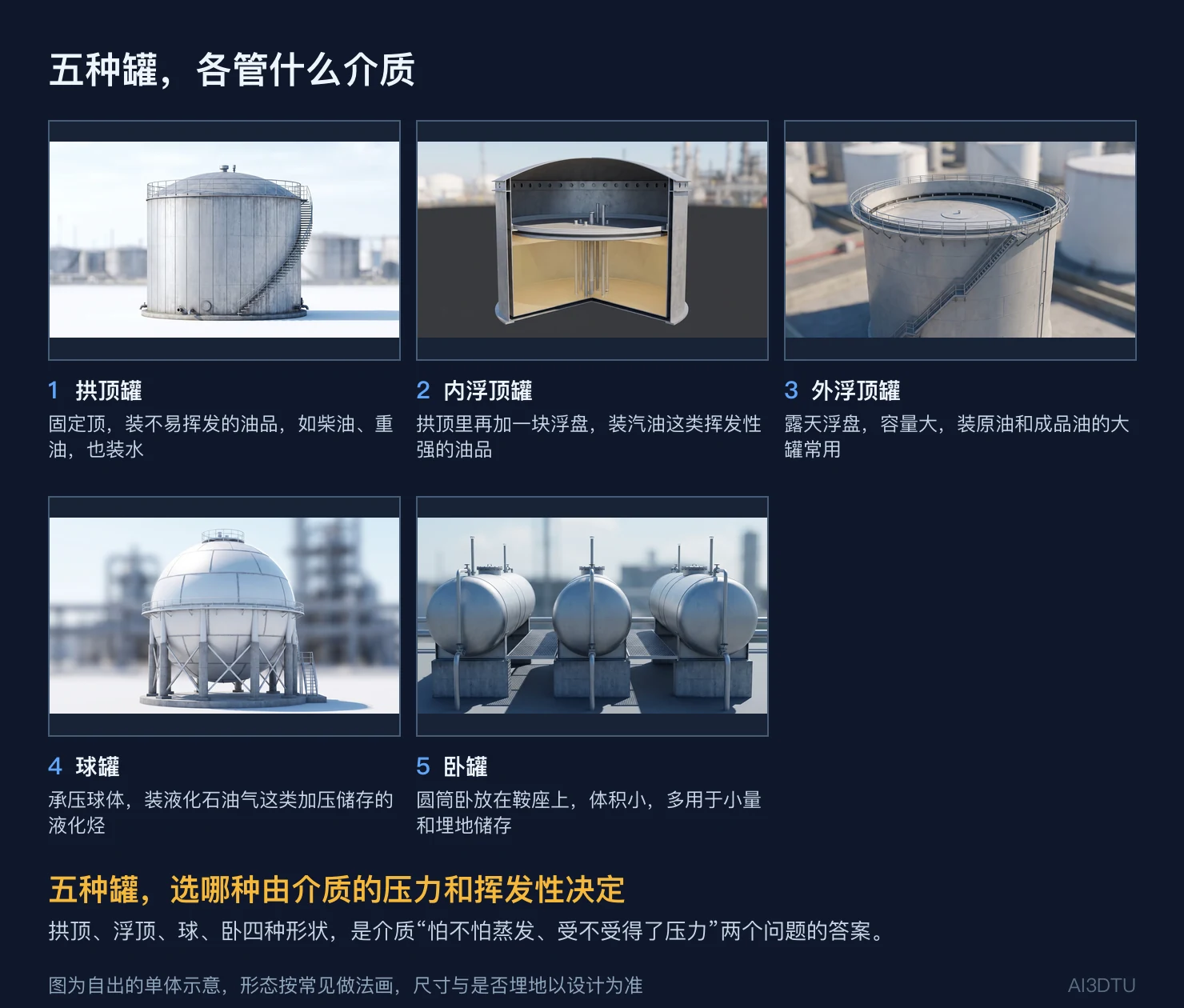

五种罐一屏：介质决定罐型，罐型决定占地和高度

把五种罐放在一起看，区别一目了然。拱顶罐和内浮顶罐体量接近，区别在罐顶：一个是盖子，一个是盖子加浮盘；外浮顶罐没有盖子，露出浮盘；球罐是一个大球托在支柱上；卧罐是一根横放的短圆筒。

画平面图的时候，这五种罐的圆、矩形和它们的编号要对上。拱顶罐和浮顶罐在平面图上都是圆，要靠图例或编号标注区分，否则读图的人不知道哪座罐装的是挥发性大的油。

成组布置：罐间距按大罐直径的倍数取

罐与罐之间为什么要留距离？一是一座罐着火，热辐射不能把邻罐烤坏；二是消防车和泡沫车要够得着；三是检修、吊装和以后扩建也要有地方。这三件事的量级，都和罐的直径成正比，所以规范的口径是按大罐直径的倍数取。

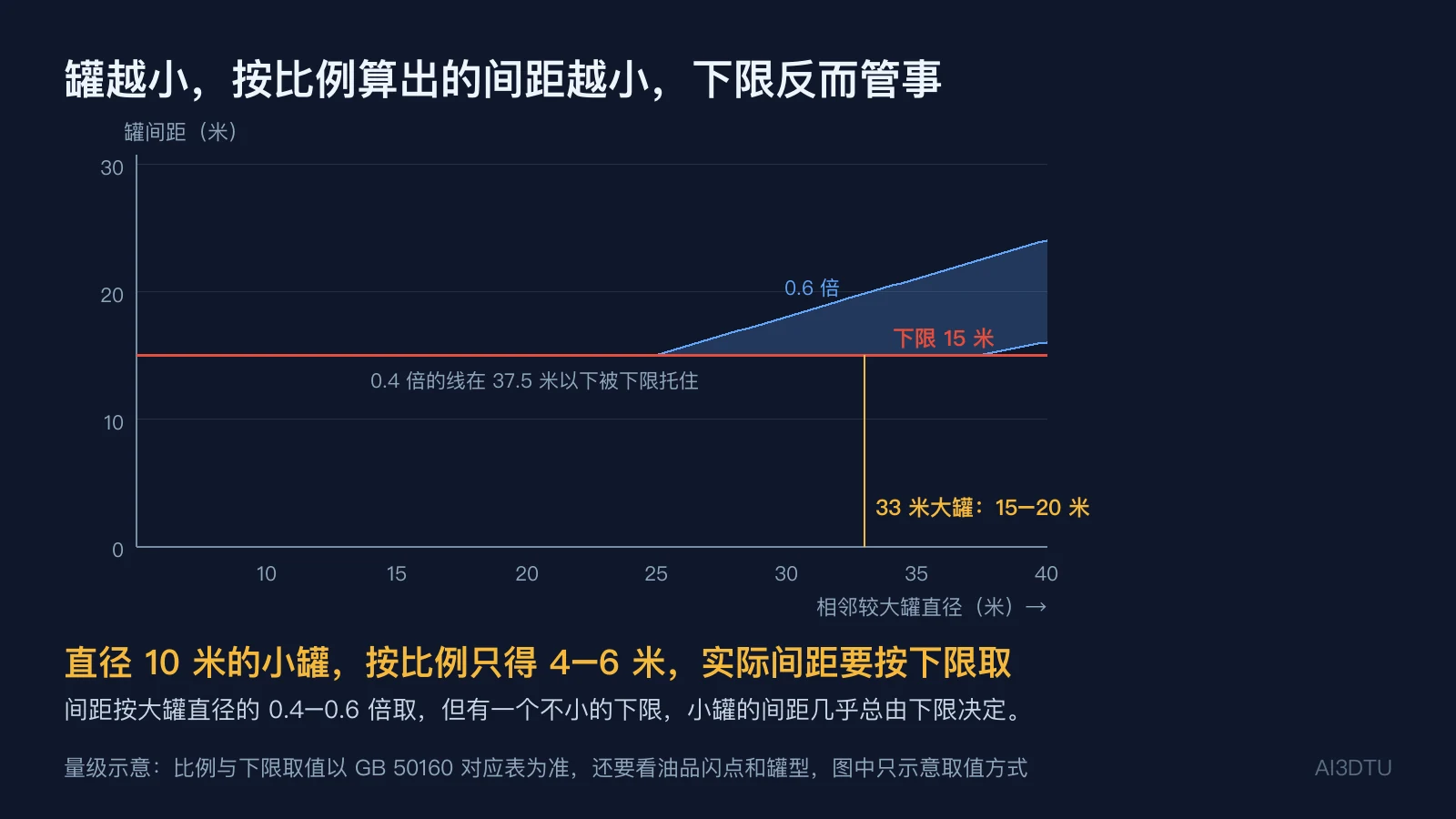

常见口径是：相邻两座罐之间的距离，取相邻较大罐直径的零点四到零点六倍，同时不小于一个下限，量级上是十几米。比例和下限具体取多少，要看油品的闪点分类、罐型是固定顶还是浮顶，以 GB 50160 的表格为准。图上的数字只是示意取法。

直径三十三米的大罐，零点四到零点六倍是十三点二到十九点八米，下限十五米把低端托了起来，所以大罐的间距大约在十五到二十米之间。小罐就不一样了：直径十米的小罐，按比例只有四到六米，远远不够，间距几乎总是由下限决定。这就是为什么小罐成组时，罐区看起来比按比例算出来的要松。

“按直径算间距”是一个容易被误用的口径。有人把大罐的间距照搬到小罐上，结果小罐之间挤得过紧；也有人把罐间距一律按一个固定数字取，忘了大罐和小罐的差别。平面图上每一对相邻的罐，都应该能回答一个问题：它们的间距是按哪个直径、哪个比例、哪个下限取的。

预留扩建的罐位也要在第一张图上画出来。罐区一般按远期规划的罐数布置管廊和消防环路，近期只建一部分罐，空着的罐位要在图上标成虚线，并且标明它的直径和介质。如果第一张图没有预留，后来加罐就只能拆管廊、改堤，代价比一开始多画几个虚线圆大得多。

防火堤：堤内有效容积不小于最大罐的容积

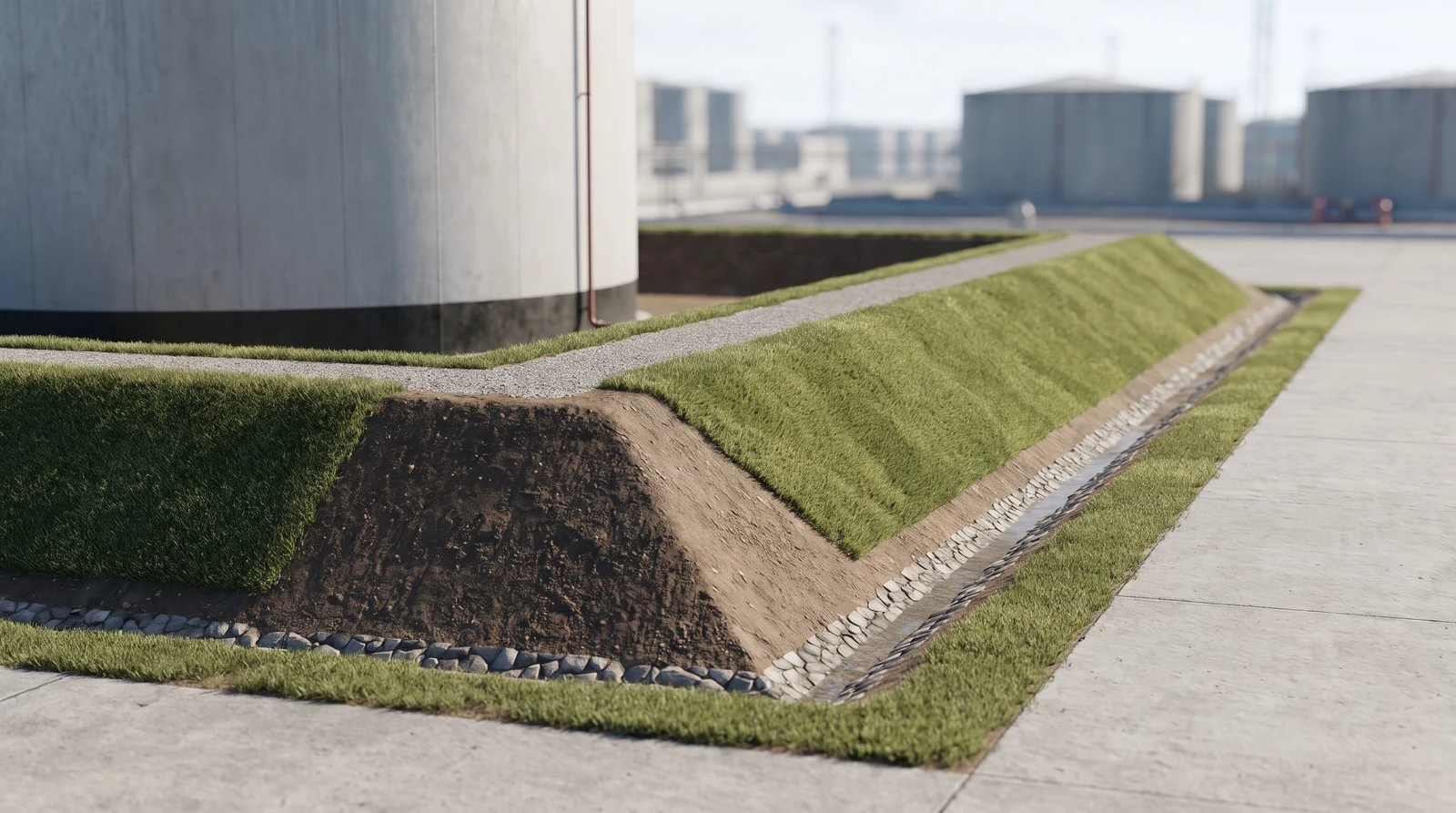

防火堤，也叫围堰，是罐区最醒目的东西。它的作用是：一座罐泄漏或着火，液体先被堤挡在堤内，不会四处流淌。规范的基本要求是堤内的有效容积，不小于堤内最大一座罐的容积。注意这句话的主语是最大的一座罐，不是所有罐，也不是罐组的总容量。

为什么只按最大一座算？因为堤是用来兜住一次事故的，同一时间只可能有一座罐出大事。这个假设让堤的容量与罐的数量脱了钩：罐再多，堤也只要装得下最大那一座。

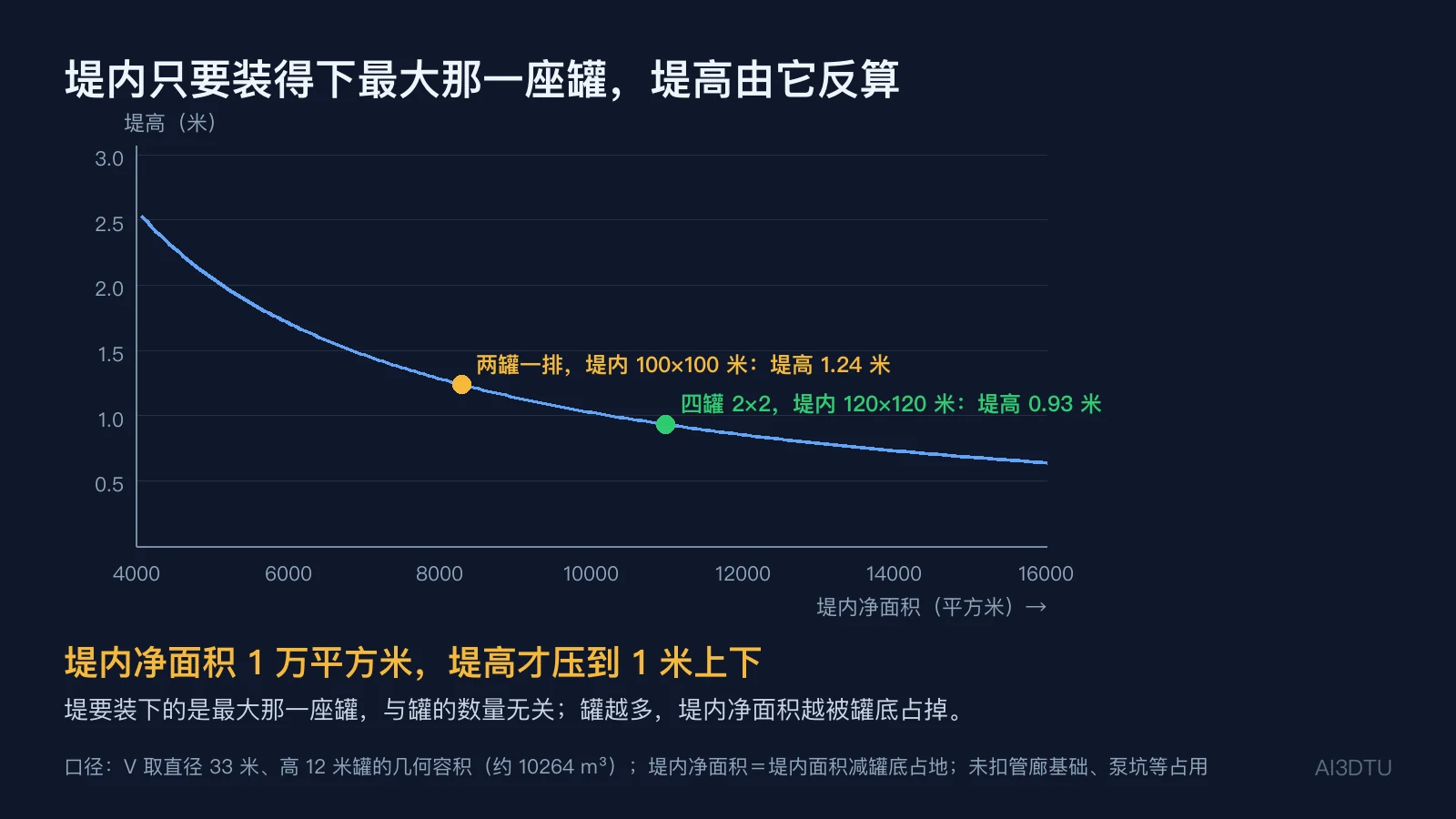

这样，堤高就能反算出来。堤内有效容积等于堤内净面积乘以堤高，堤内净面积是堤围的面积减去罐底占的地。以直径三十三米、高十二米的大罐为例，几何容积约一万零二百六十立方米，罐底占地约八百五十五平方米。

取两种方案来看。方案甲：两座大罐排成一排，堤内是一百米见方，堤内面积一万平方米，减去两座罐底的一千七百一十平方米，净面积约八千二百九十平方米，堤高要约一点二四米，才能装下一万零二百六十立方米。方案乙：四座罐排成两行两列，堤内一百二十米见方，净面积约一万零九百八十平方米，堤高约零点九三米。罐越多，罐底占的面积越大，堤内净面积就越小，但只要堤够宽，堤高就压得下来。

这张图里有一个结论可以直接用：堤高要压到一米上下，堤内净面积就得有一万平方米上下。 堤内要装下一万零二百六十立方米，堤高一米时净面积至少是一万零二百六十平方米；再加上两座大罐的罐底，堤内总面积要接近一万二千平方米，相当于一百零九米见方。这还没有算管廊基础、泵坑和雨水沟占去的面积，实际设计要留余量。

堤高为什么不能无限做高？堤越高，堤顶越宽，人和车跨堤越难，堤内的操作和消防也越不方便。所以堤高一般做到一米左右的量级，需要更高时，就要认真算台阶、跨堤设施和人员的安全通道，规范也另有要求。堤高和堤面积之间是一对取舍，这个取舍在平面图上一眼就能看出来。

隔堤与分组：一个堤里不是罐越多越好

一个罐组的堤内，常用隔堤再分成几个小区。隔堤的作用是：同一个堤里的罐，如果油品不同、挥发性不同、危险等级不同，一座罐的事故不能让隔堤另一侧的罐遭殃。有的时候，隔堤也用来把罐分成几组，便于单独检修和排水。

规范对每个罐组的罐数和总容量都有上限，并按液体的闪点分类区别对待。闪点低、挥发性强的液体，罐组能放的罐数就少，总容量也要受限。所以平面图上罐数多的罐组，不一定是好的罐组，有时候正是要把罐分到两个堤里的信号。这个数字要查表，不能凭感觉。

隔堤的高度一般不超过防火堤，但它的排布要和防火堤的开口、排水方向配套。隔堤把堤内的地面分成几块，排水沟和切换阀也要跟着分开。画错了，堤内积水就会流到不该去的地方，一座罐的事故会顺着地面蔓延到邻罐。

泵棚、管廊和消防道路：都排在堤外

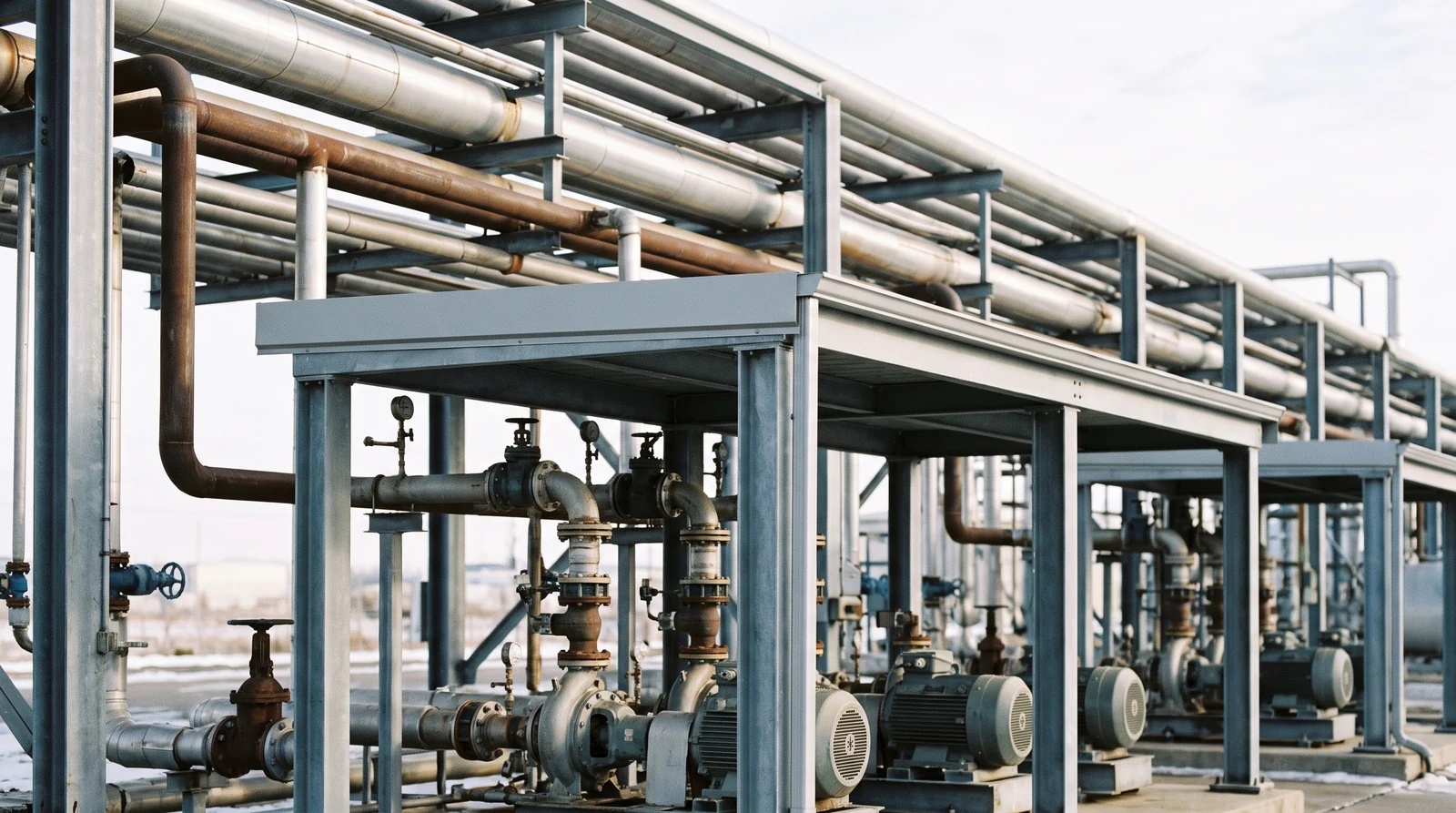

罐区里的泵，要么放在堤外的泵棚下，要么放在堤外的独立地块上。原因很直接：泵一旦漏油或着火，会波及堤内的罐；如果泵在堤内，堤就得兼顾泵的事故，堤内的空间也被占掉。所以泵房和泵棚一律放在堤外，与罐之间保持规范要求的防火距离，量级上是十几米。

管廊是罐区的骨架。罐区的进出管线、泵的进出管线、到装卸站的管线，都沿管廊走。管廊一般是高架的钢结构，平行于罐组的一侧排开，放在堤外，不穿罐。管线穿堤的时候，要在堤上留套管，并且把切断阀放在堤外，方便事故时关闭。画管廊的时候，它的走向和罐的进出口要对得上，不然图上的管线就会断在半空。

消防道路是另一件必须画上去的东西。罐组周围一般要有环形的消防道路，宽度按规范取，量级上是六米左右，路面要能承受消防车的重量。消防车要能从两个方向够到任何一座罐，所以环路一般是闭合的。平面图上没有消防环路，罐区的应急能力就是缺的，和堤、罐、泵一样，它是平面图的必备内容。

罐壁到堤脚的距离也是一个容易漏画的尺寸。规范口径要求，罐壁到防火堤内侧坡脚线的距离，不小于罐高的一半。以十二米高的大罐算，就是六米。这个距离保证了堤内有一个足够的操作和消防空间，也让堤的内侧不会被罐壁直接顶到。

消防水和泡沫：环形管网也要画进平面图

罐区的消防不靠消防车一个东西，要靠固定的消防水管网和泡沫系统。罐的外壁要能浇水冷却，相邻的罐也要能被冷却保护；浮顶罐的密封圈一旦着火，要有专门的泡沫设施扑救。这些设施的管线是一圈环形的消防水管，沿着消防道路走，每隔一段距离接一个消火栓或者泡沫接口。

平面图上，消防环管要画成一条连续的线，标出它的直径和消火栓的位置，并且和罐的冷却喷头、泡沫接口对得上号。消防泵和水池一般放在堤外，离罐组有一定距离，并且在消防道路的一侧。画图的人最容易漏掉的，是把消防管网当成“管廊的一部分”随手画在别处，结果消防车接到的水，实际上接不到需要它的罐上。

还有一件事是消防水的去向。罐组发生事故后，灭火用的水和泡沫会被堤挡住，堤内的积水要经排水切换阀导出，排到事故存液池，而不能直接排进雨水管网。这套排水在平面图上是一条独立的线，和前面说的堤内排水沟接在一起，是读图的人要检查的一处。

装卸站：离罐近，离人和主路远

装卸站是罐区和外部运输之间的接口。汽车、铁路或船靠过来，在鹤位上装油或卸油，管线接到罐区。装卸站一般放在罐区的一端，靠近主路，方便车辆进出，同时要和罐、泵保持防火间距。

装卸站在平面图上要画出鹤位的数量和排列方向，鹤位之间要留出车辆通道。一个装卸站有几个鹤位，取决于每天要装卸多少车，这个数字是工艺计算出来的，不是画图的人随手画几个方块。图上的鹤位数量，要和罐区的进出管线数一致，不然装车的管线就接不到对应的罐。

装卸站和办公、控制室的关系也要讲清楚。控制室、变配电室通常离罐和装卸站更远，一般放在主导风向的上风侧，避免事故时烟气直接飘过去。画图时常见的错误是把控制室贴在罐组旁边，这在工程上是不允许的，平面图上一眼就能看出来。

罐区在厂区的位置：离装置多远，朝哪边

罐区在厂区里的位置，通常在厂区的边缘或一角，离生产装置有足够的防火距离，并且位于装置的下风侧或侧风侧。这样装置一旦有烟气或泄漏，风不会直接把它吹向罐区；反过来，罐区如果出了事，也不会直接烤到装置的核心部分。

罐区的对外道路要和厂区的主路连通，但不能让运输车辆穿过装置区。平面图上，罐区的入口和装卸站的入口，要单独设置，并且和厂区的消防通道分开。这些关系一般在总平面图上定，但罐区的平面图要和总平面图对得上，不然两张图的方向、距离和出入口会打架。

浮顶罐为什么省蒸发损失：把气相空间拿掉

前面讲过拱顶罐的呼吸损失，这里把它说透。罐里的液面上方是一层气相空间，白天被晒热、晚上冷下来，这层气体体积随温度伸缩，不断把油气排出去、吸进空气来。损失的多少，取决于这层空间有多大、油的挥发性有多强、温度变化有多大。

浮顶的办法是直接把这层空间压掉：浮盘贴着液面，液面上方几乎没有可以伸缩的气体。内浮顶的浮盘还有固定顶挡雨挡尘，外浮顶则露天，所以外浮顶在密封上要多下一番功夫，损耗居中。这就是几种罐型在损耗上的排序，也是挥发性强的油要换罐型的原因。

这里还要讲一个误区：浮顶罐省下的主要是呼吸损失，不是全部损失。浮盘与罐壁之间的密封、罐底的积水、进出料时的置换，仍然会有损耗。所以选罐要看整体的排放控制，而不是只看罐顶形式。

平面图上，这件事并不直接画出来，但它决定了罐型的编号和图例：哪座罐是浮顶，哪座是固定顶，装的是什么油，都要在图上标清楚。读图的人看到一片大小相同的圆，要能知道它们为什么不一样。

罐区平面图怎么看：从图上读出四件事

一张罐区平面图，读的时候可以按四件事来：罐有几座、各装什么、堤多大；间距是按什么口径取的；泵、管廊、路和装卸站怎么排；消防环路和堤外的空间够不够。 前两件是装的是什么、装了多少，后两件是能不能安全地运行和应急。

先数罐。数出罐的数量、直径和罐型，再看每座罐的编号和介质标注。如果图上没有罐径，就算不出堤高，也算不出间距，这张图就只是示意。然后看堤，量一量堤的内外尺寸，算一下堤内净面积，再按最大罐的容积反推堤高，堤高标没标、对不对，一下就能判断。

再看间距。相邻两座罐之间的尺寸要对得上它们的直径和比例；罐壁到堤脚的距离要对得上罐高的一半。最后看外围：泵是不是在堤外，管廊是不是穿堤不穿罐，消防环路是不是闭合，装卸站是不是离罐、离人都有距离。能把这四件事读下来，一张平面图就基本看懂了。

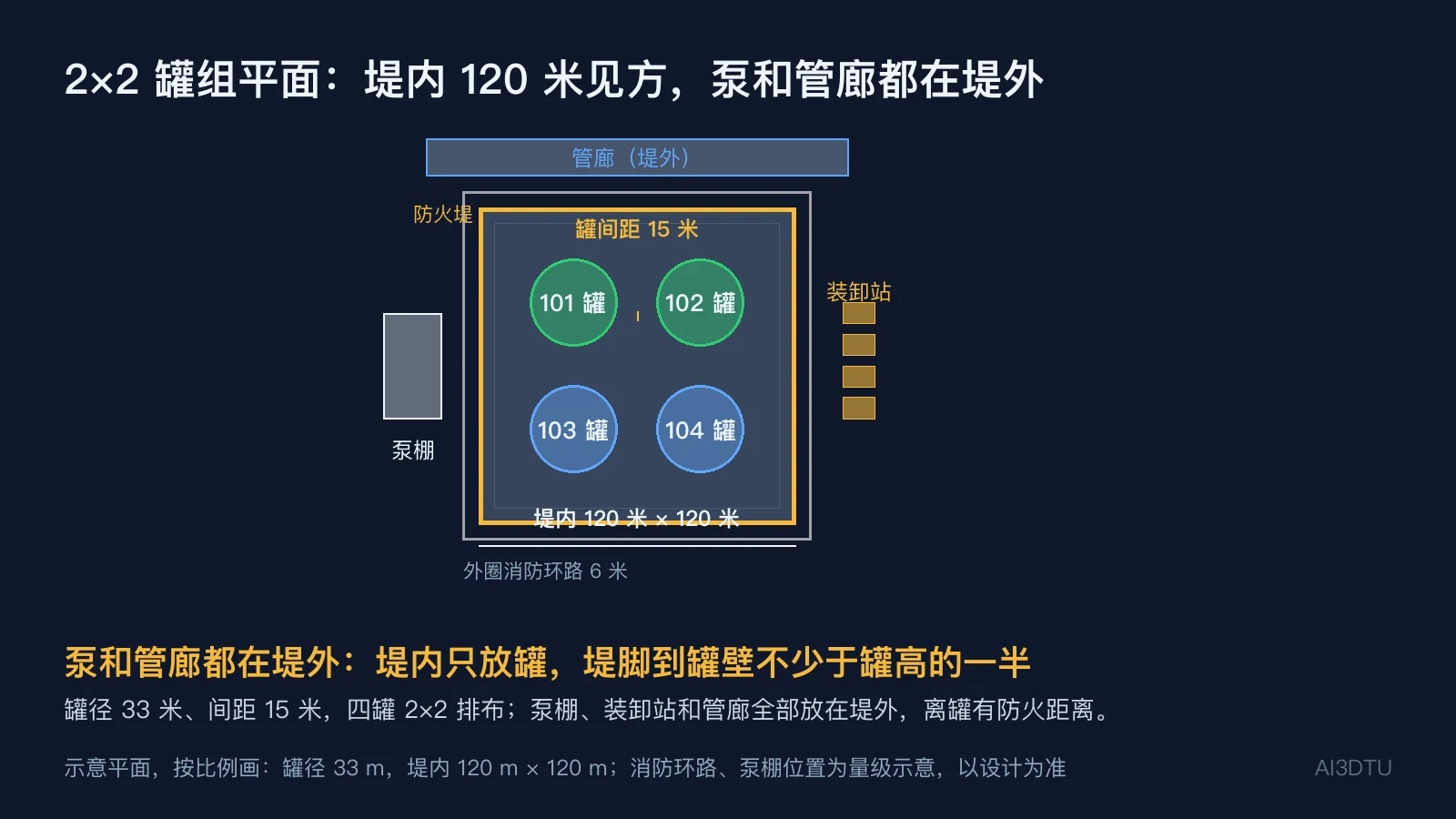

下面这张按比例画的 2×2 罐组，把上面几条都摆了进去：堤内一百二十米见方，四座罐之间留十五米间距，罐壁到堤脚距离约十九米半，远大于罐高的一半；泵棚在堤外西侧，管廊在北侧，装卸站在东侧，消防环路把整个堤和设施绕在里面。

常见的画错：堤高照抄，间距一刀切，泵压在堤里

平面图出错，最常见的有三种。第一种是堤高照抄：堤的尺寸是从另一个项目的图上抄过来的，没有对应堤内的最大罐容积，堤高要么太低、装不下，要么太高、人走不过去。第二种是间距一刀切：小罐和大罐用同一个间距，要么小罐挤得过紧，要么大罐松得浪费地。第三种是泵压在堤里：泵和它的管线画在堤内，一旦出事，堤就要同时管泵和罐。

还有一种更隐蔽：管廊画成了一根线，没有宽度，也没有层数。管廊是有宽度和层数的，层数决定了它能放几根管，宽度决定了它占多少地。把管廊画成一根线，堤外的路和泵棚就会被挤到不该去的地方。

这几种错误在平面图上都能一眼看出来，前提是读图的人知道每一个尺寸应该怎么算。

从平面图到鸟瞰图：沙盘里的罐区，是平面图的立体版

平面图是地面的关系，鸟瞰图要再加上高度。罐有高度，堤有高度，管廊和泵棚也有高度。把平面图转成鸟瞰图，关键是把每个东西的高度补上：罐高十二米，堤高一米上下，管廊几层几米，泵棚的顶棚有多高。平面图是底稿，高度要从规范和工艺数据里来，不是画图时随手加的。

视角也要选。罐区鸟瞰通常取斜四十五度左右的俯视，理由和前面讲厂区鸟瞰时一样：平视会被前排的罐挡住，正俯视会把罐都压成圆，丢掉罐高和堤高。这个视角下，罐的高矮、堤的起伏、管廊的层次都能一眼看出来。

在 AI3DTU 的微缩沙盘模式里，罐区这类平面关系可以直接作为参考图来还原。把做好的平面布置图上传，罐的位置、堤的围合、泵和管廊的相对关系会照图还原，而不是套一个通用的罐区模板。这一点和厂区鸟瞰一样：参考图给了，还原出来的才是这一片罐区，而不是另一片。

平面图能不能转成鸟瞰图，取决于它有没有把堤、罐、管廊、消防环路画全。图上缺了堤的尺寸，罐的高度就没有依据；缺了管廊，泵和罐之间的关系就是空的。所以在转之前，先把平面图按前面的四件事读一遍，是最省事的办法。
