多效蒸发和MVR怎么选：一个让蒸汽接力蒸，一个把蒸汽抬温再用，看汽价和电价哪个贵

发布于 2027-03-20｜相关行业：化工

一句话说清：蒸发器省的不是热，是让同一份热多用几次

蒸发器干的事很朴素：把溶液里的水烧成蒸汽拿走，留下浓的那一部分。牛奶和果汁浓缩、碱液提浓、盐水浓缩、废水减量，骨架都一样：一面是加热用的蒸汽，另一面是要蒸的料液，水在料液一侧汽化，变成二次蒸汽离开设备。

麻烦在热量。在 100 ℃ 下，把 1 千克水变成同温度的蒸汽，要吸收约 2257 千焦的汽化潜热，相当于把同样多的水从 0 ℃ 烧到 100 ℃ 所需热量的 5.4 倍。蒸发是个吃热的活，热量的账算不清，设备再好也会在能耗上输掉。

多效蒸发和 MVR 蒸发是两种省热的办法，思路正好相反。多效是让二次蒸汽不扔，拿去给下一台蒸发器当热源，一股生蒸汽可以连着用好几次；MVR 是让二次蒸汽也不扔，用压缩机把它抬高一点温度，再送回自己的加热室当热源，全程基本不再烧新蒸汽。两者的共同目标，都是不再为每吨水去烧一吨多的生蒸汽。

选哪一种，先看四件事：料液怕不怕热，会不会结垢，沸点升高有多大，最后是蒸汽和电哪个便宜。这篇文章就沿着这四件事走一遍。

先分开：蒸发是把液体浓起来，干燥和结晶是把固体拿出来

第 6 期讲的干燥与结晶，出口是固体：晶体、粉末或颗粒。蒸发器的出口依然是液体，只是浓度高了，溶质还溶解在里面。这条分界线很好用：溶质还在溶液里，属于蒸发要管的事；溶质已经从溶液里析出成晶体，就进了结晶和干燥的范围。

两者常常串在一条线上：先用蒸发器把溶液浓到接近饱和，再送进结晶器析出晶体，最后由干燥机赶走表面的水。但它们的设备和控制目标完全不同。蒸发器盯的是传热面、沸点和料液黏度，结晶器盯的是过饱和度和晶形，两者不能混为一谈。

这一期只讲前一段：怎样把液体浓缩，省不省热，选哪种设备。

蒸发器由哪几部分组成：加热室、分离室、除沫器、冷凝器和不凝气

一台最基本的蒸发器，从功能上看有五个部分。最核心的是加热室，蒸汽在管子或板片的一侧冷凝放热，料液在另一侧沸腾。紧挨着加热室的是分离室，料液沸腾之后是汽液混合物，分离室让液体落回底部，让蒸汽从顶部上去。

分离室顶部通常装着除沫器。气流速度比较高，会把细小的液滴一起带走。如果不拦住，浓料会随着二次蒸汽跑到下一效或冷凝器里，既损失产品，也会污染冷凝水。除沫器就是拦这些液滴的，常见的是一层丝网或波纹板。

末效之后的二次蒸汽要冷凝掉，冷凝器一般用冷却水。冷凝器同时起到维持真空的作用：蒸汽凝成水，体积骤减，系统压力被拉下来，料液的沸点随之降低。真空越深，料液能在越低的温度下沸腾，这对热敏物料特别有用。

系统里还会积累空气和少量其他不凝气。它们不冷凝，占在加热面上，会把传热系数拉低很多，所以要用真空泵或蒸汽喷射器不断抽出去。不凝气抽得不干净，蒸发器就会出现“蒸汽给够了、料液却不热”的怪现象。

五种蒸发器：差别在液膜怎么形成

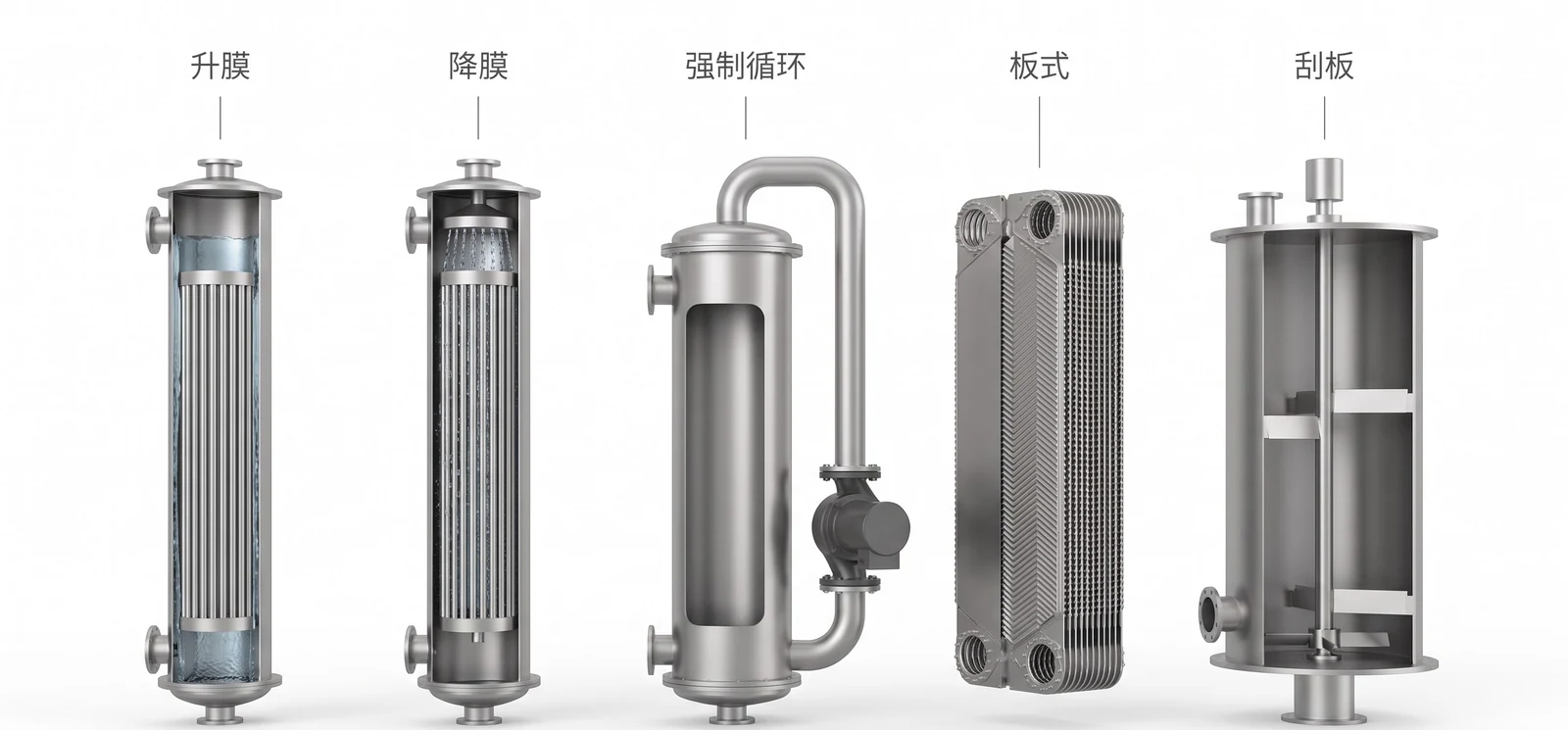

蒸发器的核心难题，是让料液在加热面上形成薄而快的液膜，或者用泵把它推着循环，让它在加热面上不结垢、不糊。按照液体在设备里怎么走，常见的有升膜、降膜、强制循环、板式和刮板五种，它们的结构、停留时间和怕的东西各不相同。

升膜：液体被蒸汽顶着往上爬

升膜蒸发器是一排竖直的长管。料液从管束底部进入，加热蒸汽在管外冷凝放热。管内的料液吸热后开始沸腾，产生的蒸汽体积迅速膨胀，把液体往上推。液体在管壁上铺成一层薄膜，随着蒸汽一起从管顶冲出，进入分离室。

这种结构的前提是气速足够高。气速不够，液膜就托不住，管壁的一部分会干掉，局部结垢。所以升膜对负荷的变化比较敏感，液量少了，就会出现干管。

升膜的停留时间很短，料液一次通过，一般只有几秒量级。它适合低黏度、比较清洁、不太结垢的料液，比如某些糖液稀溶液和盐水。缺点也很明显：料液一次通过的浓缩比有限，浓度一高，黏度上去了，液膜就不好形成；如果有晶体析出，会直接堵在细长的管子里，清洗很麻烦。

工程上常见的做法，是把升膜和别的形式组合，或者让料液在设备外面循环几次，逐步浓缩。

降膜：布液要均匀，停留时间只有几秒

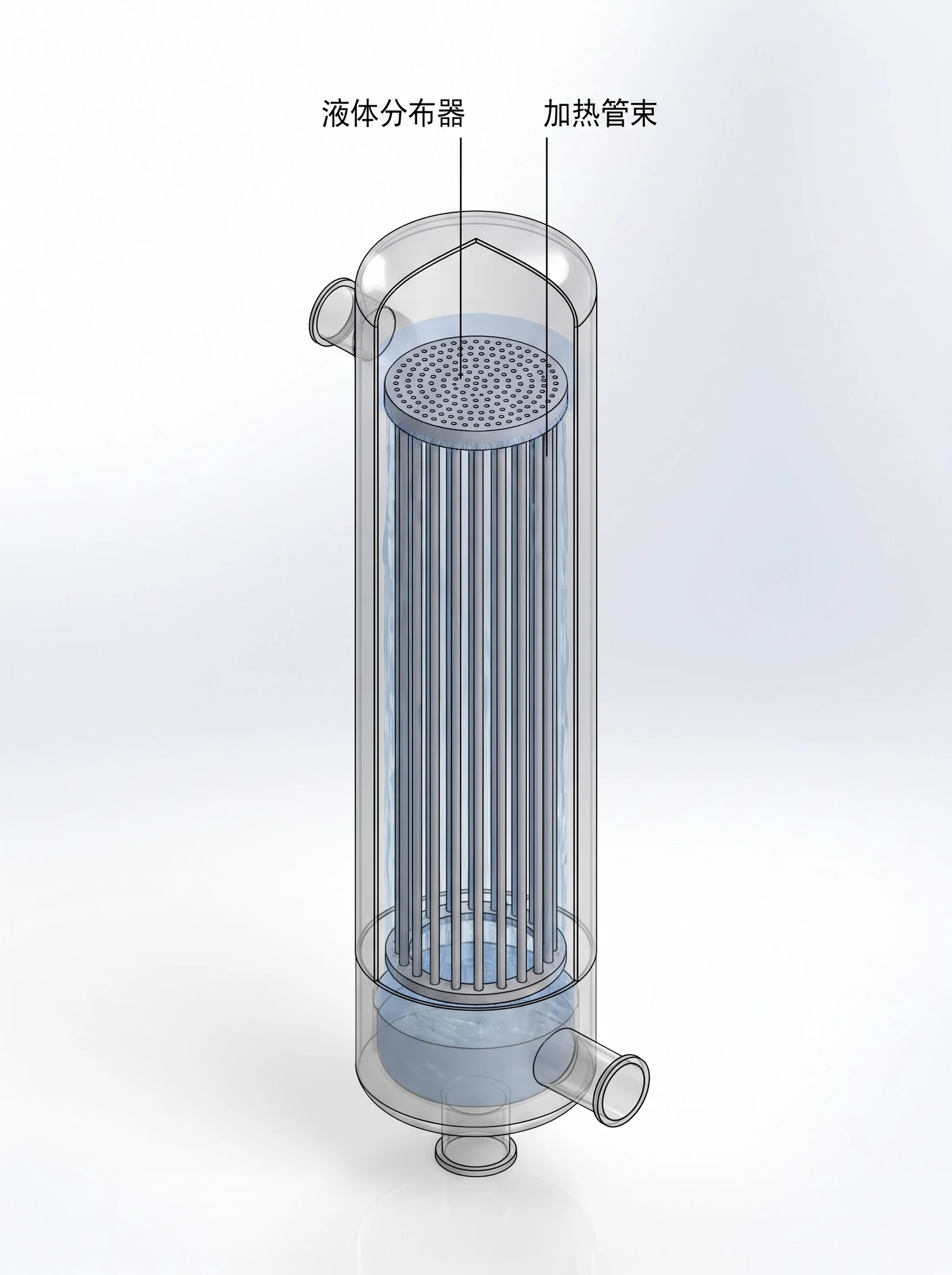

降膜蒸发器和升膜正好相反。料液从管束顶部的分布器进入，分布器上有许多小孔或溢流槽，让液体均匀地落到每一根管子的内壁上，靠重力沿管壁铺成一层薄膜向下流。加热蒸汽在管外。

降膜的传热系数很高，原因在于液膜很薄，热阻小，而且不需要很大的温差就能把料液烧开。这意味着运行温度可以压低，料液在设备里待的时间很短，对热敏物料相当友好，很多对温度敏感的食品和中间体都用降膜。

降膜的难点在布液。每根管子都要分到足够的液量，液体才能铺满整个内壁。如果某些管子布不到液，那里就会干斑，料液在干斑上迅速结垢，一结就堵，形成恶性循环。判断的办法是看喷淋密度是否高于一个下限，液量太少时，就要回流一部分料液，或者换成别的形式。

降膜适合低中黏度的料液。料液黏度一高，液膜流动变慢，薄膜稳定性也差，传热效果随之下降。

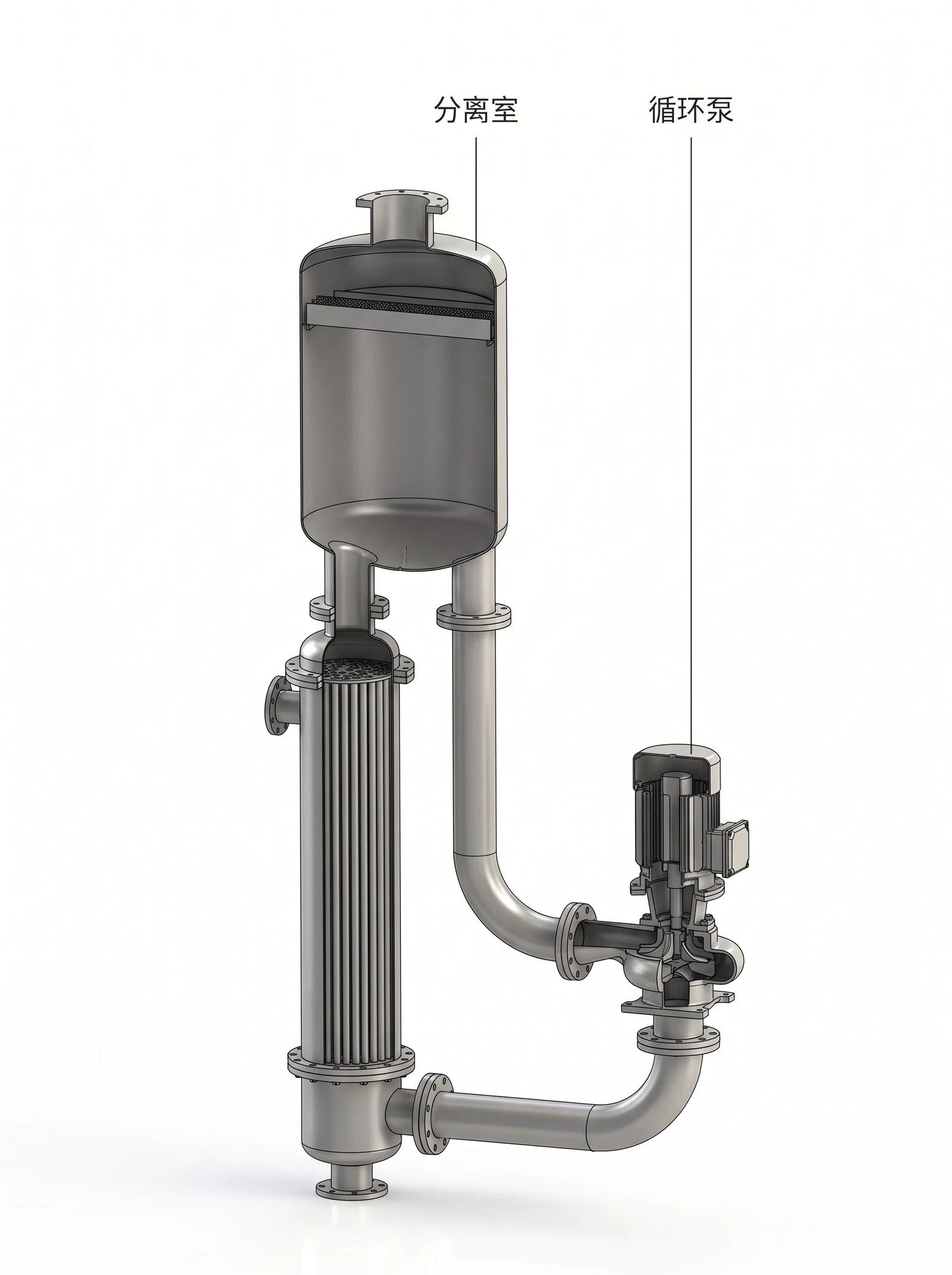

强制循环：泵不让管内沸腾，结垢才压得住

强制循环蒸发器的思路，是把“沸腾”从加热面上挪走。泵把料液从分离室抽出，打进竖直的加热器，料液在管内以较高的流速流动。流速高、管内静压也高，料液在管里不会大量沸腾，只是被加热到略高于沸点的温度；沸腾在进入分离室后才发生，那里压力低，液体闪蒸出蒸汽。

这样做的好处是管壁上不会长出大量气泡，结垢和晶体附着都少。结垢重、黏度高、容易结晶的料液，比如含有大量无机盐或有机高分子的物料，很多都靠强制循环来扛。

代价也很明显。泵要耗电，设备里持有的料液量大，停留时间长，对热敏物料不利。而且因为管内液体基本不沸腾，传热的温差只能给得比较小，换热面积就要加大，设备造价随之上去。

所以选强制循环，往往是因为别的形式扛不住结垢，而不是因为它省。

板式：一叠波纹板，占地小，好拆洗

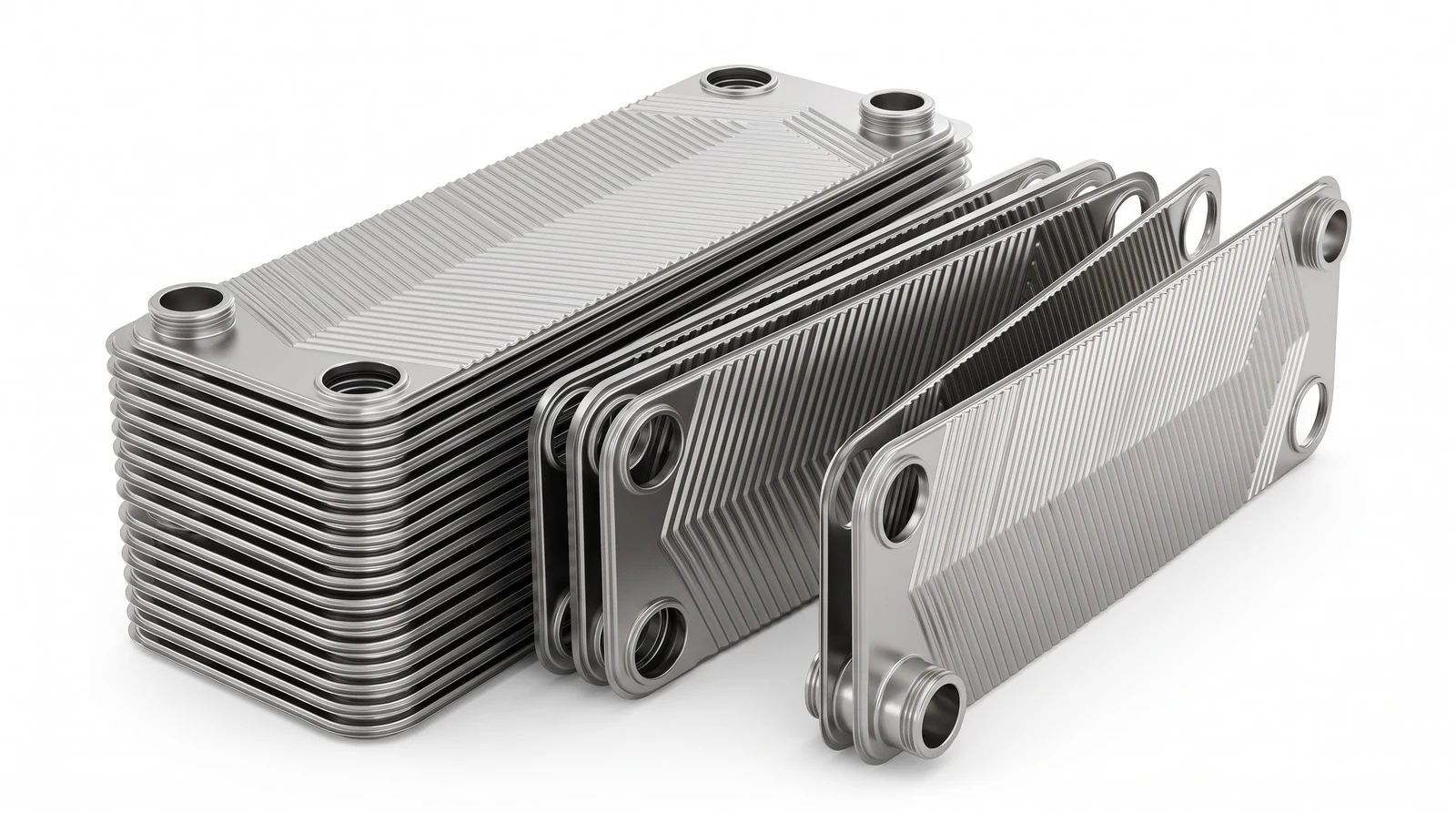

板式蒸发器用的是一叠波纹形的金属板片，板片之间形成窄窄的流道，料液和蒸汽在相邻的流道里交替流动，中间隔着板片传热。它的传热面积可以做得很大，占地却不大，传热温差可以很小，热敏物料也能接受。拆开板片清洗也方便，食品、中药提取液和果汁浓缩里常见它的身影。

板式的弱点在流道窄。料液里如果有纤维、颗粒或结晶，很容易在流道里卡住，堵塞以后很难处理。固体含量高的物料基本不适合，压力和温度上限也受板片和密封垫片的限制。

刮板：转子把液体刮成膜，停留时间以秒计

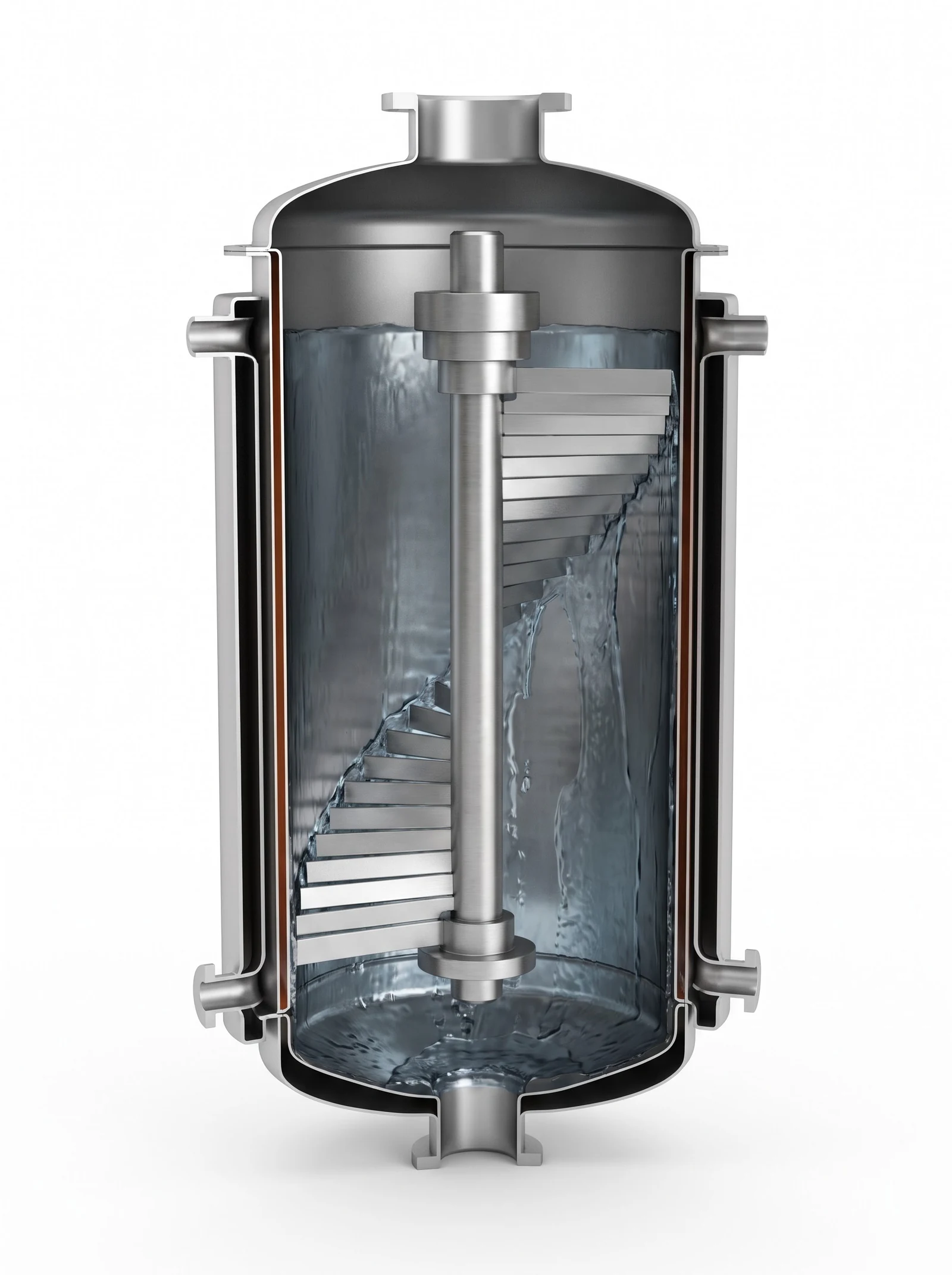

刮板薄膜蒸发器是另一种思路。它是一根竖直的圆筒，中心穿着一根旋转的转轴，转轴上装着贴近内壁的刮片。刮片把料液刮成一层薄膜，贴着内壁向下流，停留时间以秒计，料液几乎来不及变质。

刮板最适合高黏度的料液，或者需要把料液浓到膏状的情况，因为刮片能把黏稠的液层推动起来。代价也很清楚：设备复杂，转子要靠电机驱动，机械密封是薄弱环节，单台设备处理量不大，造价高。所以一般只用在别的形式扛不住的场合。

结垢是蒸发器的头号敌人：溶解度随温度降的盐，先在热面上析出

蒸发器里几乎每一种故障，最后都能追到结垢。料液在加热面上一沸腾，局部浓度和温度都达到最高，溶解度最先被突破的就是这里。很多盐的溶解度随温度升高反而下降，碳酸钙就是典型例子，它在最热的管壁上最先析出，一层一层地附着下来。

结垢的后果有两方面。第一，垢层热阻大，传热系数掉下来，同样的蒸汽蒸出的水少了。第二，垢层让流道变窄、流动变差，局部堵塞。降膜里，干斑结垢会加速；强制循环里，循环泵的压头会被慢慢吃掉。

工程上对付结垢有几条固定做法。一是控制加热面温度，不让它比液体沸点高太多，这正是强制循环和降膜的用意；二是提高流速，让晶体和微粒来不及附着，强制循环的高流速就是为此；三是在料液进蒸发器前先除去容易结垢的离子，做好预处理；四是定期清洗，清洗周期要按实测的结垢速率来定，不能凭感觉。

结垢是料液特性决定的，不是设备选得越好就越不结垢。设计时要拿料液做结垢试验，看它在多高温度、多长时间下开始析出，再倒推选型。选型之前不问结垢，常常是运行一年后才发现当初选错了。

为什么单效不够：一吨水要烧一吨多的生蒸汽

单效蒸发的账很简单。生蒸汽放出的热，几乎全部用来汽化料液里的水。二次蒸汽离开后，它的潜热还在，但在本台设备里已经没有用处，只能送去冷凝。于是每蒸发 1 吨水，就要消耗约 1.1 吨生蒸汽，多出的 0.1 吨是散热和管路等损失。

这笔账可以用一个简单的式子理解：假设 n 效串联，每一效蒸发的水量差不多，那么理想状况下，每吨水只需要约 1/n 吨生蒸汽。加上 10% 左右的热损失，实际单耗约为 1.1/n 吨。效数越多，单耗越低。

从表里能看到，一效到三效，蒸汽用量从 1.10 吨降到 0.37 吨，三分之二的生蒸汽被省下来了。效数再往上加，省下的绝对量会变小，但增加设备的代价并不会变小。这正是后面要讲的问题。

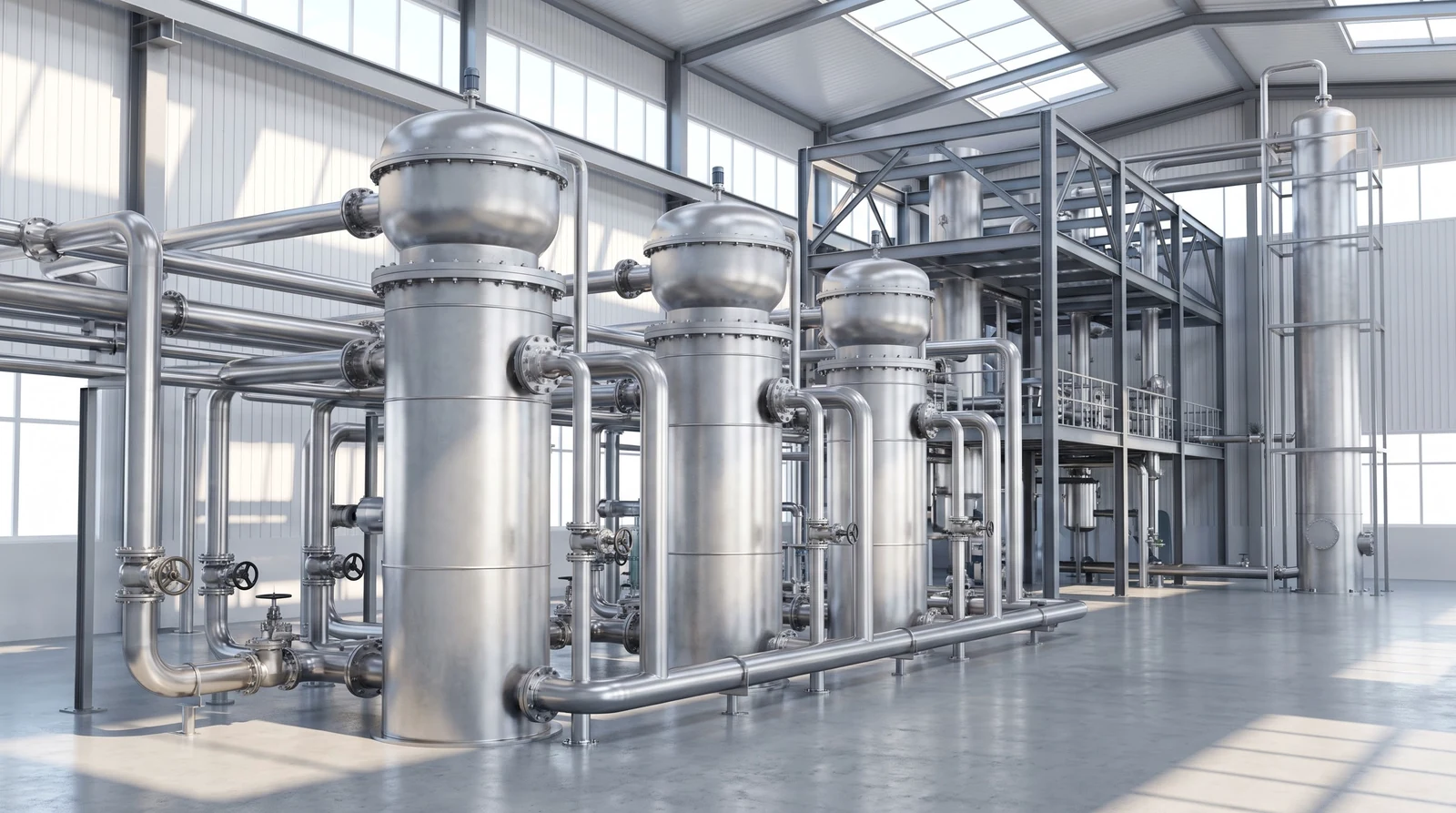

多效串联：上一效的二次蒸汽，就是下一效的热源

多效蒸发的关键，在于上一效产生的二次蒸汽温度还高，仍然有可用的潜热。把它送进下一台蒸发器的加热室，就能当下一台的加热蒸汽。为了让这个接力成立，下一台要在更低的压力下操作，它的料液沸点比上一台低，二次蒸汽的温度正好比它的沸点高一点，温差才有。

依次串下去，末效的二次蒸汽最终送进冷凝器。生蒸汽只进了第一效，之后每一效都靠上一效的二次蒸汽加热。于是一份生蒸汽，可以在 n 台设备里被“用”了 n 次，这就是多效两个字的含义。

串联的代价也很清楚：每一效的温度都低于上一效，总的可用温差被分摊到每一效里。效数越多，每一效能分到的温差就越小，传热面积就要越大。这是多效蒸发一直绕不开的权衡。

三种串法：并流、逆流和平流，差在料液往哪走

蒸汽在多效里的流向是固定的：从第一效走到末效。料液的流向却可以不同，于是有了并流、逆流和平流三种串法。

并流（顺流）：料液和蒸汽同方向，从第一效进，逐效往后走，压力一级级降低。料液是靠压差自己流过去的，效与效之间不需要泵。到了末效，料液已经最浓，温度却最低。这时黏度最高，传热最差，末效的面积通常要留得最大。并流结构最简单，应用最多。

逆流（反流）：料液从末效进，压力最低，用泵逐效往前打，最后从第一效出来，那里压力和温度最高。浓液在最热的一效里，黏度因此下降，传热反而比并流好。代价是效与效之间都要装泵，料液温度会一级级升高，对热敏物料很不友好。

平流：每一效都单独进新料，各效之间不串料，每效都有自己的出料口。它的特点是可以在某一效里直接析出晶体，晶体从对应的效里取出，适合蒸发过程中需要分效出盐或出固体的情况。代价是每效都要一台进料泵，控制也复杂很多。

工程上的选择，通常先看料液热敏不热敏、浓液是否容易析出晶体，再看能不能接受效间的泵。料液耐热、流程不复杂的，并流是默认选项；料液黏度随浓缩急剧上升、又能耐高温的，逆流可以考虑；需要分效取盐的，平流才有意义。

温差去哪了：沸点升高、静压和管路，先扣掉再分

多效的温差从哪来？总可用温差等于生蒸汽的温度减去末效冷凝时的温度。以 0.4 MPa（绝压）的生蒸汽为例，它的饱和温度是 143.6 ℃；末效二次蒸汽在 50 ℃ 冷凝，对应约 12.35 千帕的真空。两者之差是 93.6 ℃，这就是整个蒸发系统能用的全部温差。

但这 93.6 度不能全部用来传热，要先扣掉几样东西。第一是沸点升高。料液里溶着溶质，溶液的蒸汽压比同温度下的纯水低，所以溶液要在更高的温度下才能沸腾。浓度越高、溶质越多，沸点升高越大。浓碱液在常压下的沸点能比纯水高出几十度，这一项对碱液、盐液特别要紧。

第二是静压。加热管里的液体有一个液柱，越靠下的液体承受的压力越大，沸点也就越高。管子越长、液层越厚，这一项越大。第三是管路。效与效之间的蒸汽要通过管道，会有一点压降，对应的温度也降了一点。

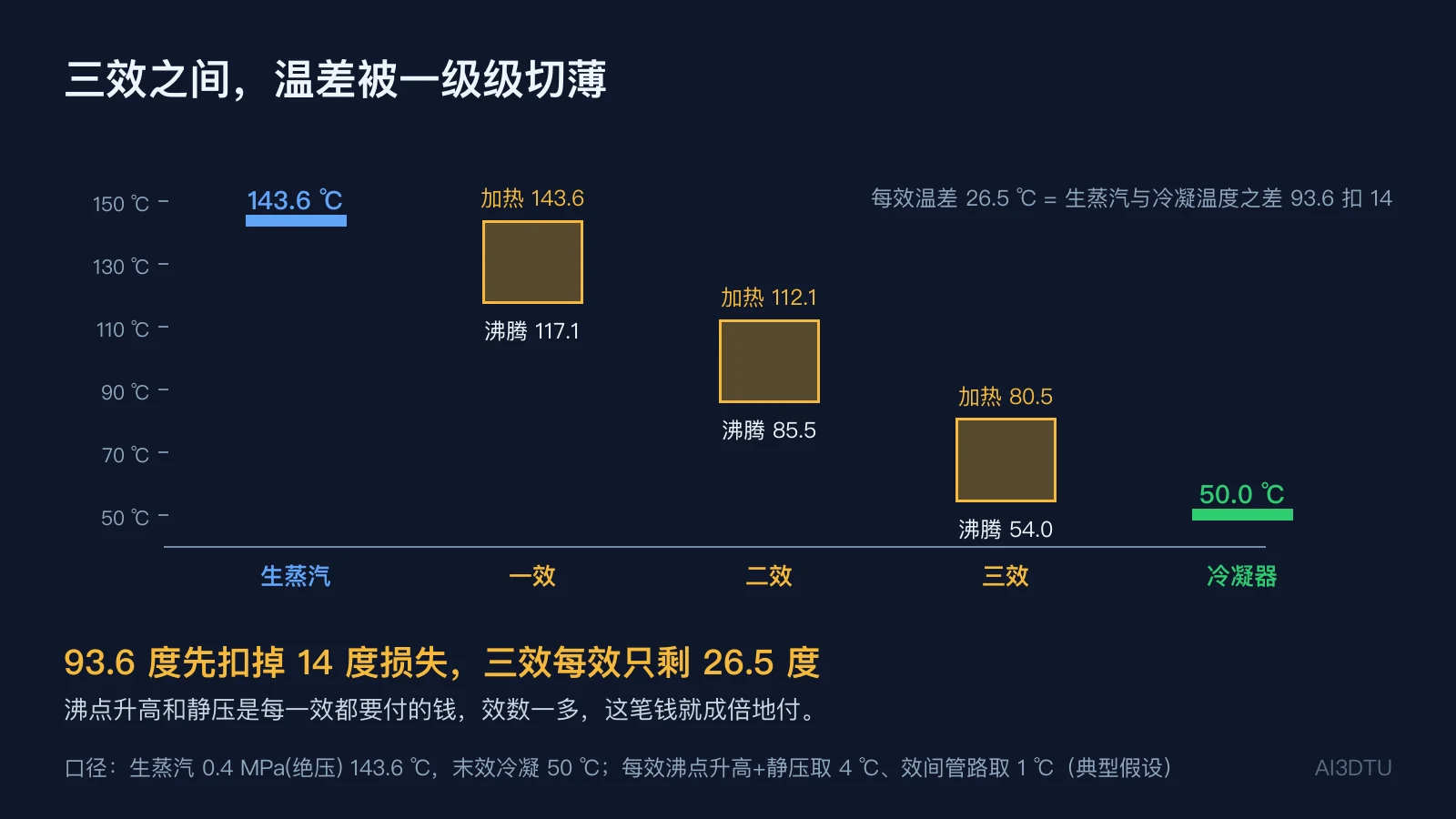

为了把这笔账算清楚，我们取一组典型假设：每效沸点升高加静压合计 4 ℃，效间管路温降 1 ℃。三效串联时，要先扣掉 3 个 4 度和 2 个 1 度，共 14 度，剩下 79.6 度才是真正能分给三效传热的温差，平均每效 26.5 度。

这张图的意思是：沸点升高和静压是每一效都要付的，它们不会因为效数多而变少，而是随着效数成倍地增加。多效能不能再加，很大程度上取决于这笔固定损失在总温差里占了多大比例。

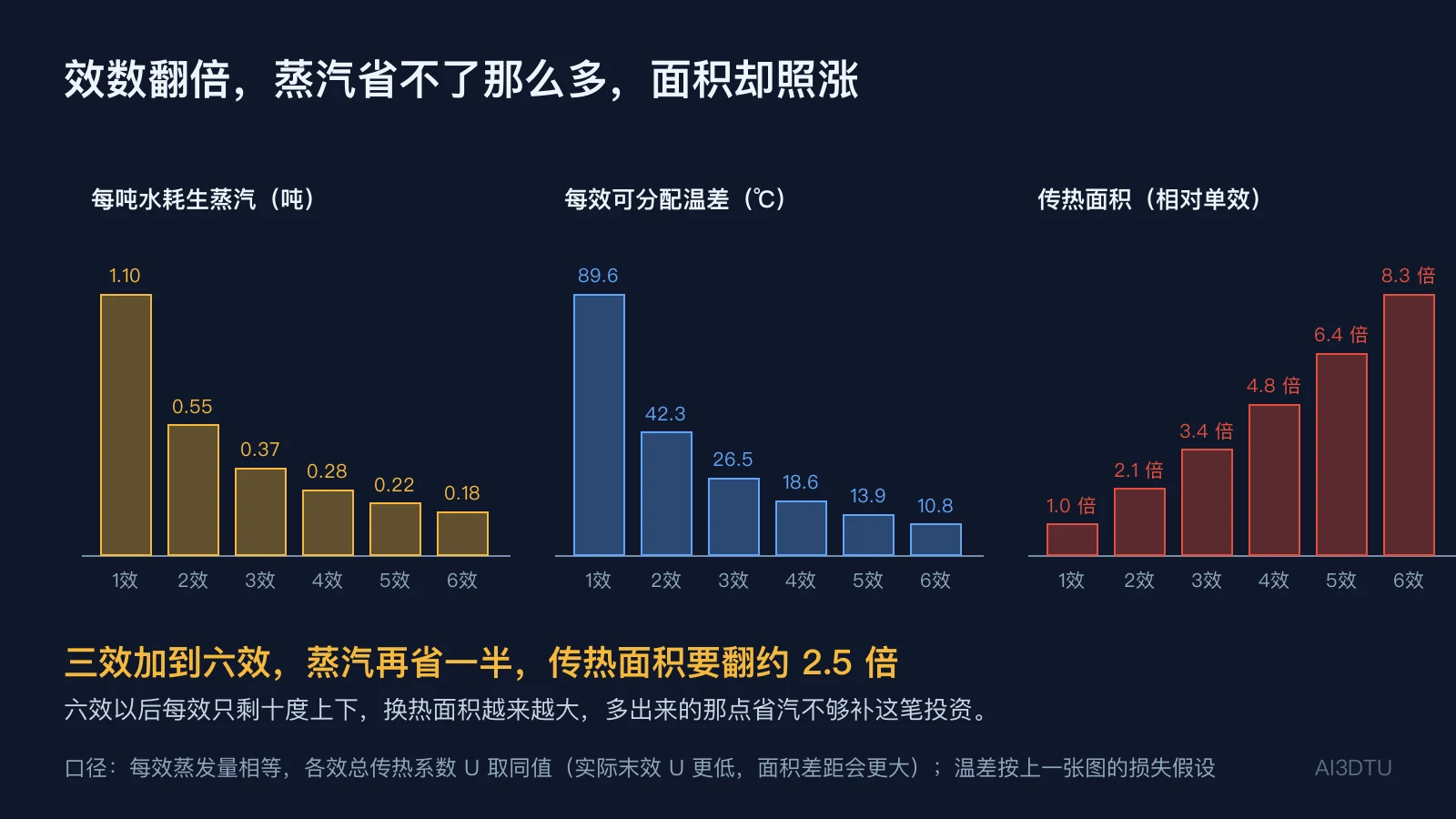

效数为什么卡在六效左右：温差切到几度，面积就不划算了

继续用上面的假设往下算。效数从一效增加到八效，可分配的总温差从 89.6 度减少到 54.6 度，每效能分到的温差则从 89.6 度一路降到 6.8 度。

在相同的总传热系数下，传热面积与每一效的热负荷成正比，与每一效的温差成反比。假设每效蒸发量相同，总面积大致与效数除以可分配温差成正比。算出来的结果是：三效的传热面积约为单效的 3.4 倍，六效约为单效的 8.3 倍。

也就是说，从三效加到六效，蒸汽用量只再减少了一半（从 0.37 吨降到 0.18 吨），但传热面积要翻约 2.5 倍。每效只剩十度上下的温差，在工程上已经很勉强：温差太小，换热面积只能靠堆出来，设备越做越大，清洗和检修也越来越难。

这个估算其实偏保守。越往后的效里，料液越浓、黏度越高，总传热系数 U 越低，面积就要更大。所以真实设计里，效数往往只有三到五效，六效以上的装置比较少见，通常要有大规模和特殊的蒸汽条件才值得。

MVR：不烧新蒸汽，压缩机把二次蒸汽抬温回用

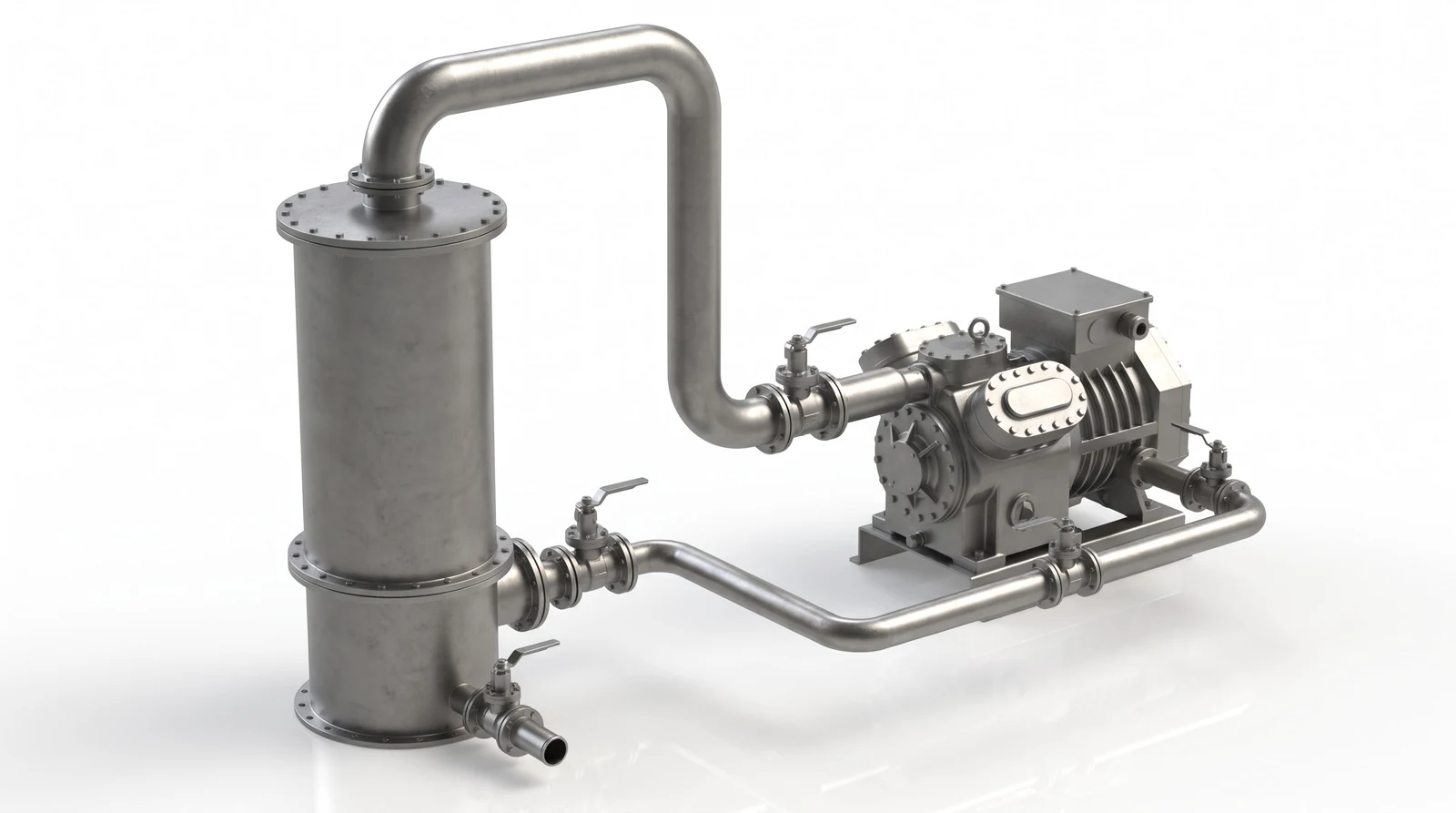

MVR（机械蒸汽再压缩）的思路，是把单效的二次蒸汽不再交给冷凝器，而是用压缩机吸过来，压缩到略高的压力。压缩之后，蒸汽的饱和温度升高，它就成了一股可以再用的热源，送回本台蒸发器的加热室。蒸汽在加热室里凝成水，放出的潜热把料液烧开，又产生新的二次蒸汽，循环下去。

举一个数字的例子。料液在常压下沸腾，二次蒸汽是 100 ℃、约 101 千帕的饱和蒸汽。若压缩机把它压到饱和温度 112 ℃ 左右，压力约 153 千帕，这股蒸汽在加热室里就能给 100 ℃ 的料液提供 12 度的推动力。压缩机抬的温度，就是这一效能用的全部温差。

这样一来，MVR 不再需要持续的生蒸汽，系统的能量来源变成了压缩机的电。启动时还需要一点辅助蒸汽把系统烧起来，等运行稳定、压缩机的热量足够，就可以自己维持。压缩机有罗茨式、离心式等几种型式，流量大小和压比要求决定选哪一种。

MVR 有一个容易被忽略的特点：它通常是单效的。它只有一台蒸发器，全部温差都来自压缩机抬的那几度。所以 MVR 的效率不是靠效数堆出来的，而是靠压缩机的压比和效率。

压缩机的温升与压比：抬 12 度要压 1.5 倍，每吨水约 30 度电

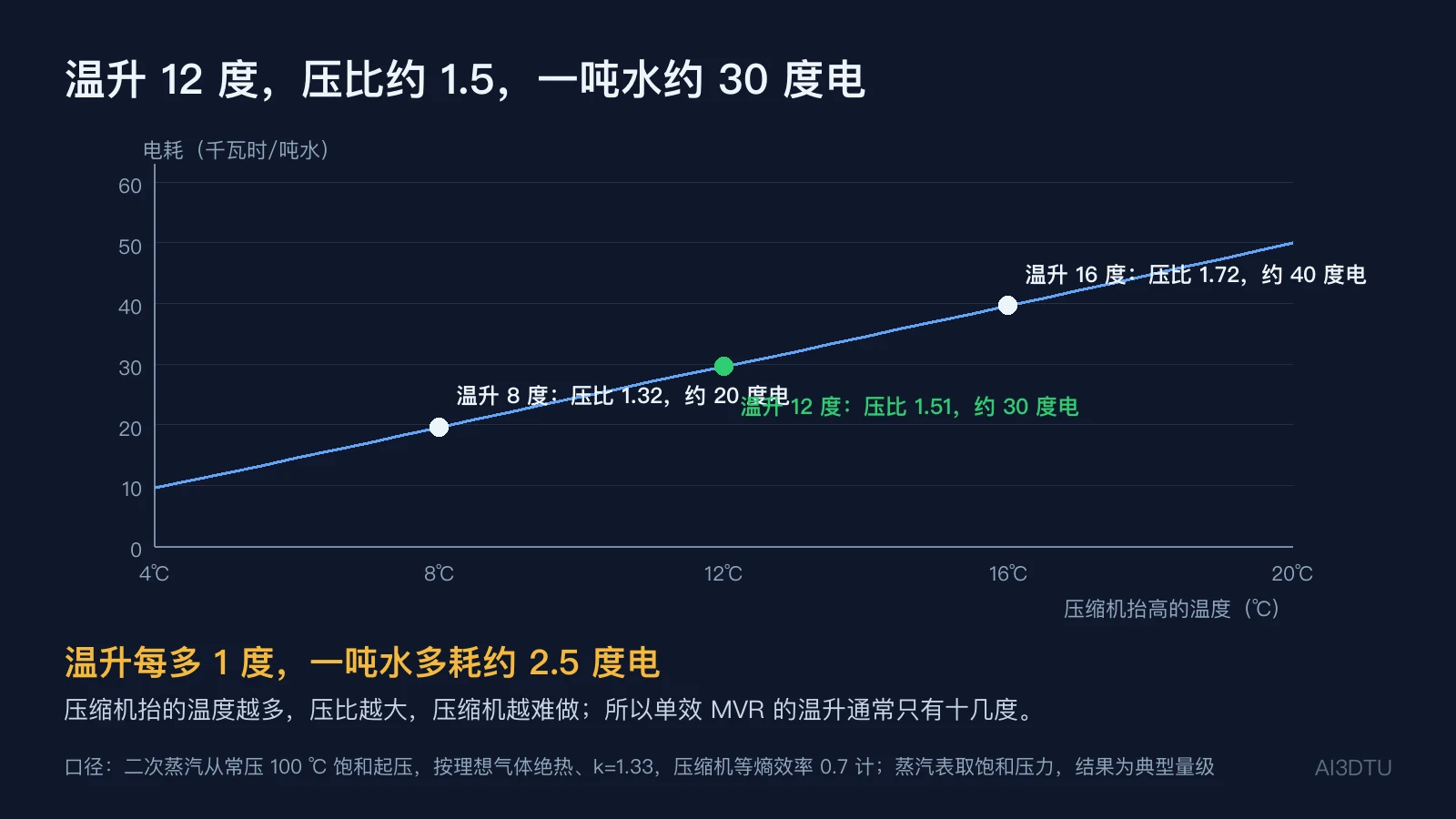

压缩机的账，可以用理想绝热压缩粗算。取二次蒸汽从 100 ℃ 饱和、约 101 千帕起压，蒸汽的绝热指数取 1.33，压缩到饱和温度升高 12 度，对应压力约 153 千帕，压比为 1.51。理想绝热功约 75 千焦每千克。

实际压缩机达不到理想绝热，效率按 0.7 计，实际耗功约 107 千焦每千克。每吨水对应约 1000 千克蒸汽，换算下来约 30 千瓦时。温升 8 度时约 20 千瓦时，温升 16 度时约 40 千瓦时，温升 20 度时约 50 千瓦时。

温升和电耗之间不是严格的直线，压比随温升指数上升，但在 4 到 20 度这个区间里，温升每增加 1 度，每吨水多耗的电大致是 2.5 千瓦时。这意味着，温升每多抬一度，压缩机的账就涨一截。

压比也有上限。压比越大，压缩机的级数要越多，叶轮或转子的圆周速度要越高，设备越难做，也越容易喘振。所以单效 MVR 的温升通常只有十几度，要想更大的温升，就得用多级压缩，或者和多效组合，那时系统就不再是单纯的 MVR 了。

压缩后的蒸汽往往是过热的，进加热室前要用喷水减温降到饱和状态，否则过热部分的传热效果差，还会对管壁造成热冲击。减温水的量很小，但不能省。

TVR 顺带一提：用生蒸汽做动力，压缩比有限

还有一种常见的办法叫 TVR（热力蒸汽再压缩），它用一股高压的生蒸汽作为动力，通过蒸汽喷射器去引射二次蒸汽，把它压到能用的压力。它不耗电，但每吨水仍然要消耗一部分生蒸汽，而且喷射器的压缩比由结构决定，升压幅度有限，效率也不如机械压缩。

所以 TVR 常见于多效之中：比如在末效之后补一台喷射器，把末效的二次蒸汽引射后再利用，或者在生蒸汽压力和需要的加热压力不匹配时，用它把蒸汽调到合适的压力。它和 MVR 解决的问题相近，但路线完全不同。

多效蒸发和 MVR 蒸发到底差在哪：一张表说清

多效蒸发器与 MVR 蒸发器的区别，可以用一句话说清：多效是靠蒸汽接力，每吨水的能耗主要是汽；MVR 是靠压缩机抬温，能耗主要是电，基本不烧新汽。下面这张表把它们放在同一把尺子上比较。

怎么选：先看热敏、结垢和沸点升高，最后算运行费

选型的四个问题要按顺序看，前一个答案会限制后一个的选择：热敏和结垢决定设备形式，沸点升高决定能不能用单效、要几效，能源价格决定最后选哪一个。

• 热敏性：料液能承受多高的温度、停留多久，直接决定设备形式。热敏物料要的是低温短停留。多效靠真空把末效温度压低；MVR 则靠进压缩机的二次蒸汽压力决定操作温度，真空越深，温度越低，但压比也随之增大。
• 结垢和黏度：结垢重、黏度高或易结晶，优先考虑强制循环或刮板；清洁、低黏、不易结垢的料液，升膜、降膜、板式都可以用。
• 沸点升高：溶质浓度一高，沸点可以上升好几度，甚至几十度。沸点升高要从可用温差里扣掉，多效的每一效都要扣；MVR 的全部温差只有压缩机抬的几度，沸点升高一大，驱动力就被吃光了。所以沸点升高大的料液，单效 MVR 不划算，要么加大压比，要么换多效。
• 能源价格：这是最后也是最直接的问题。汽便宜、电贵，多效占优；汽贵、电便宜，MVR 占优。具体怎么算，下一节给出一组数。

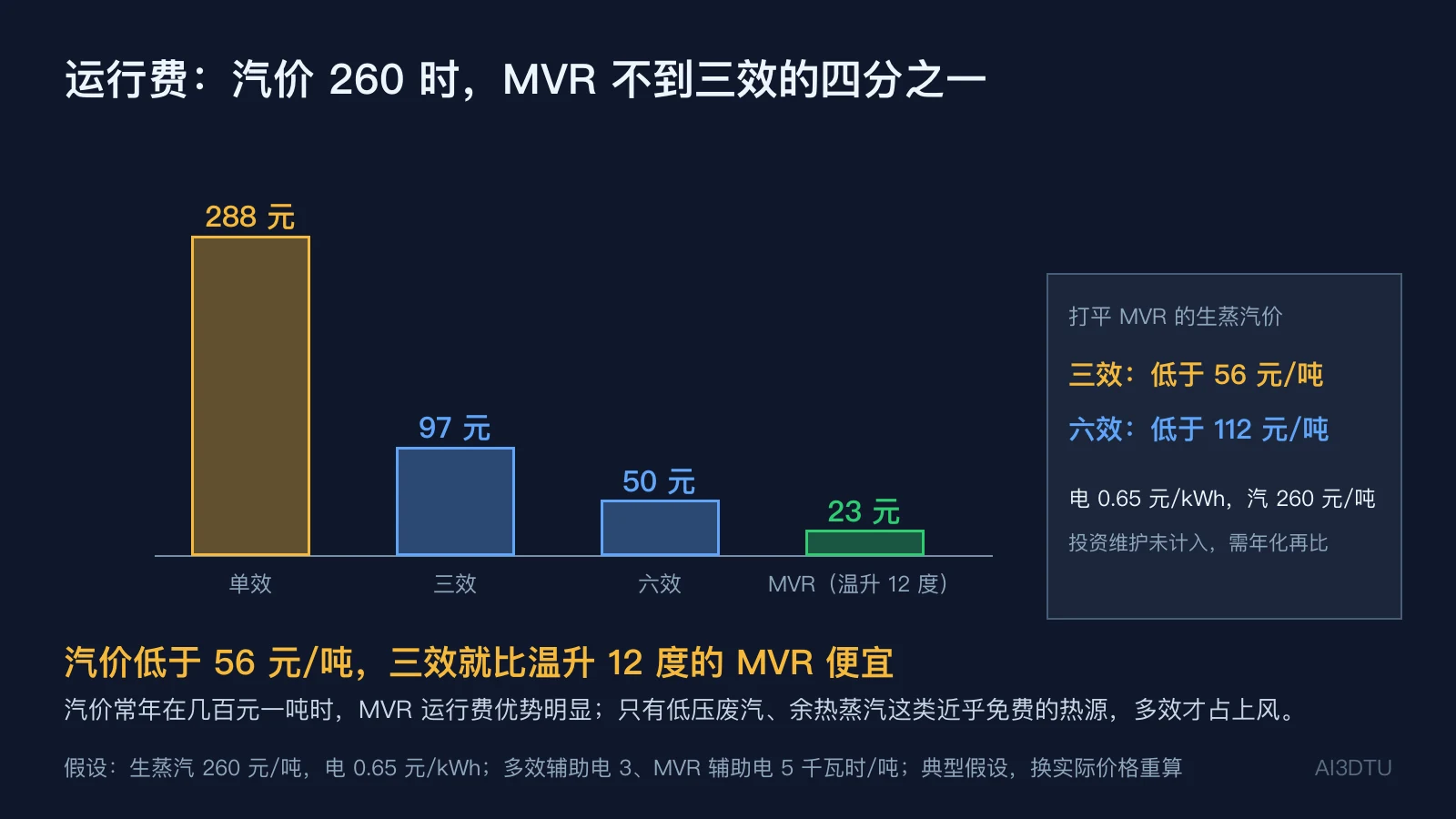

算一笔运行费：汽价低于 56 元一吨，三效就比 MVR 便宜

把汽和电换成同一个单位，每吨水的运行费就能直接比。假设生蒸汽 260 元每吨，电 0.65 元每千瓦时，多效的辅助电（真空和料液泵）按每吨水 3 千瓦时计，MVR 的辅助电（循环泵和真空）按 5 千瓦时计。这些都是典型假设，换成你们厂的价格重算即可。

单效只用生蒸汽，每吨水约 286 元，加上辅助电约 288 元。三效每吨水耗汽 0.37 吨，汽费约 95 元，加上辅助电约 97 元。六效耗汽 0.18 吨，汽费约 48 元，加上辅助电约 50 元。MVR 按 12 度温升计，压缩机电耗约 30 千瓦时，加上辅助电一共约 35 千瓦时，折合约 23 元。

在这组假设下，MVR 的运行费不到三效的四分之一。但这个结论成立，是因为汽价在几百元一吨。把汽价往下压，平衡点就出现了：用 12 度温升的 MVR 做对比，三效打平的汽价约为每吨 56 元，六效打平的汽价约为每吨 112 元。也就是说，只有汽价低于这些数字，多效才真正占便宜。

真正能拿到这么便宜的汽的，一般是低压废汽、余热蒸汽，或者工厂其他工序排出来的富余蒸汽。这些热源如果本来就要放掉，它的边际成本接近于零，多效就几乎是白拿热量。反过来，如果汽要专门从锅炉买或者专门烧，MVR 往往更省。

这里还有两笔没算进去的账：一是设备投资，MVR 的压缩机、大换热面积和控制系统都不便宜；二是维护，压缩机对气体的清洁度、带液情况和防喘振控制要求都很高。真正做决定时，要把投资按年摊成年化成本，再和运行费放在一起比。

流程图上找哪几样东西：数效数、看二次汽去哪、找压缩机

读一张蒸发流程图，可以从几个固定的地方入手。手里如果只有一句话描述、还没有图，可以先用 AI3DTU 生成一张工艺流程图当草稿，再对着下面几处逐个核对。

• 找生蒸汽进口。它一般接在第一效的加热室上，是整条流程的能量入口。
• 数效数。几台换热器和分离室串成一排、每台的顶部都有一个分离室，几台就是几效。
• 顺着二次蒸汽的去向走。接到下一台加热室的，是多效；接到压缩机进口的，是 MVR；接到冷凝器的，是末效。
• 看料液泵的位置。效与效之间有泵、料液从低压往高压打的，是逆流；加热器和分离室之间有一台循环泵、把料液在两者间打来打去的，是强制循环。
• 找真空设备。末效后面的冷凝器、真空泵或蒸汽喷射器，决定了末效能压到多低，也就决定了料液能在多低的温度下沸腾。
• 如果有压缩机，看它出口管线上有没有减温水的接管。那里是把过热蒸汽降到饱和的地方，不能漏掉。

和前几期的关系：传热、压缩和温差，前面都讲过

蒸发器不是孤立的一台设备，它把前面几期讲过的东西拼在了一起。第 1 期讲换热器，传热量等于传热系数乘以面积再乘以温差，蒸发器的每一效都是这个式子的一个实例。第 5 期讲压缩机，压比和温升的关系，正是 MVR 的核心。

第 13 期讲锅炉的蒸发段，水在汽化的时候温度不变，温差只能靠面积来补。蒸发器里沸腾的料液也一样：沸点定住以后，温差就由蒸汽那一侧和沸点之差决定，想多传热，只能加面积或者加温差。第 14 期讲塔里的真空压降要拿塔底温度来付，蒸发器的真空也是这个道理：压力越低，沸点越低，热敏物料越安全，但设备和能耗也随之变化。

第 6 期讲的干燥与结晶，接在蒸发器的后面。蒸发器把料液浓到快饱和，结晶器再把晶体析出来，干燥机把水赶掉。三者放在一条链上看，才能明白每一步为什么这样分。
