不同厂区怎么出图：污水厂看高程、化工厂看管廊、冶炼厂看流向

发布于 2026-11-14｜相关行业：化工

同一个词，五个叫法

搜索框里这件事有五个名字：微缩模型、鸟瞰图、三维沙盘、厂区效果图、工厂 3D 图。同一个东西五个叫法，说明它在很多人手里还没定型——连该怎么称呼都没有共识。

名字其实不重要。真正决定一张厂区图有没有用的是另一个问题：你这类厂，该突出什么。

同一套工具、同一个视角、同一个渲染流程，画污水处理厂和画钢铁厂，重点完全不是一回事。这篇按行业拆开讲：污水厂、化工厂、电厂、冶炼厂、制药食品厂、综合园区，各自的主角是什么，画面重心该放在哪，以及最容易画错的地方。

一张厂区图，翻来覆去只有四件事

不管什么行业，厂区三维图能承载的信息就四类：

地面——分区、道路、围墙、大门、绿化。它回答「这块地是怎么划的」。

竖向——标高、层数、设备高度、地下部分。它回答「谁高谁低、谁埋在地下」。

连接——管廊、栈桥、渠道、皮带、轨道。它回答「东西怎么从这头到那头」。

堆存——罐、仓、堆场、池体。它回答「东西存在哪、存多少」。

行业的差别，就是这四件事的排序不同。排第一位的那件是这张图的主角；排最后的那件，画错了也没人看得出来。反过来说，把配角当主角画，图就废了。

污水处理厂：主角是竖向

污水厂是最容易画错的一类，因为它的主角是看不见的东西——高差。

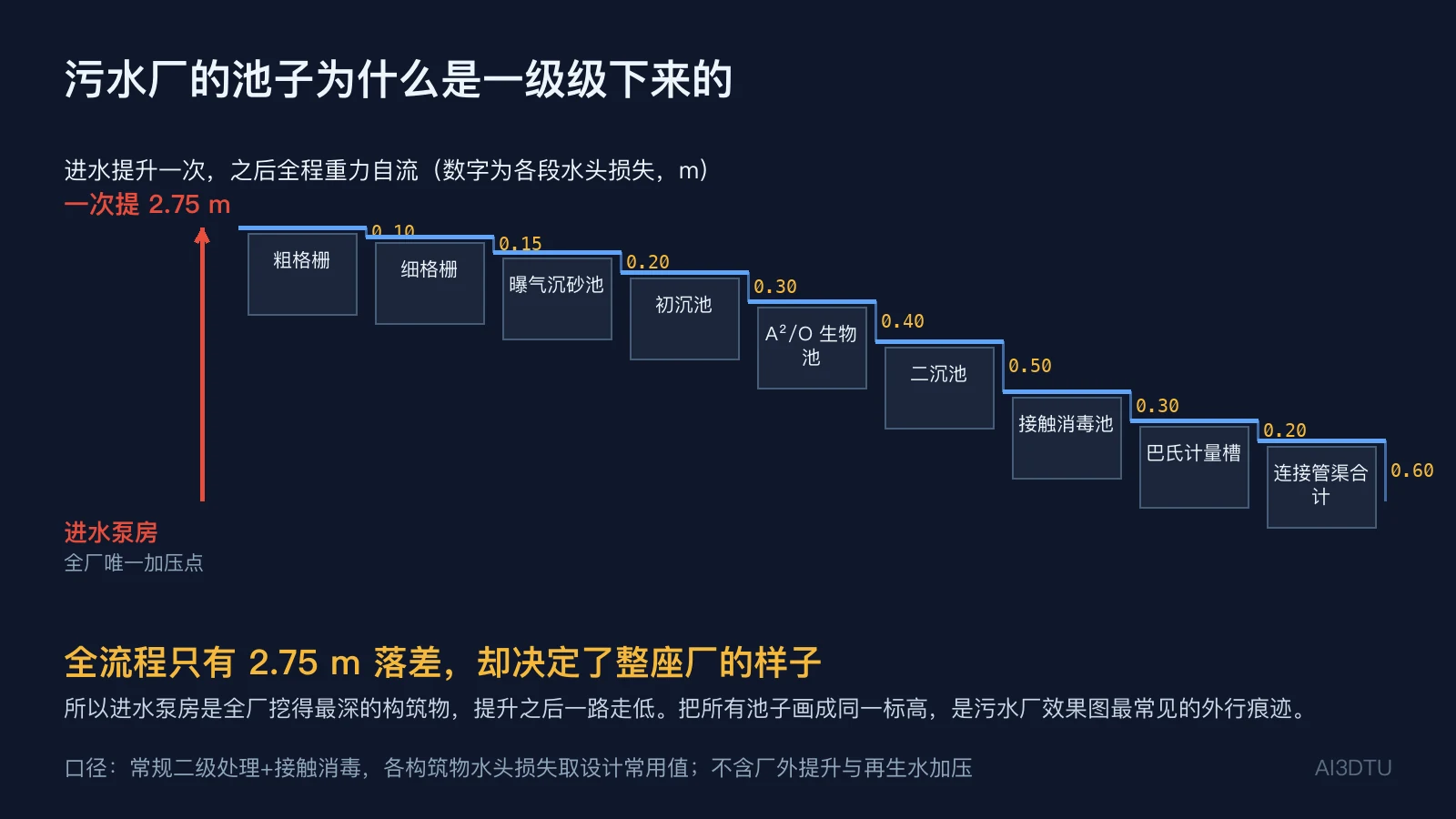

一座常规二级处理厂，从粗格栅到出水，各构筑物的水头损失是能一项项加起来的：粗格栅 0.10 m、细格栅 0.15 m、曝气沉砂池 0.20 m、初沉池 0.30 m、A²/O 生物池 0.40 m、二沉池 0.50 m、接触消毒池 0.30 m、巴氏计量槽 0.20 m，加上连接管渠合计约 0.60 m，总共约 2.75 m。

这个数字决定了整座厂的形态：进水提升一次到位，之后全程重力自流，一级一级往下走。所以进水泵房是全厂挖得最深的构筑物，集水池在地下好几米；从格栅、沉砂、初沉、生化到二沉，水面标高一路走低。

图上怎么体现：池顶要有可见的高差，池壁要露出来。污水厂的构筑物大多是敞口混凝土池，本来就该看见池内的分格、导流墙、刮泥桥、曝气头翻起的水花——这些才是污水厂的辨识度。

污水厂最常见的两种画错

第一种：把所有池子画成同一个标高。齐刷刷一排方盒子，内行看一眼就知道没做过这行——水不会自己往上爬。

第二种：把该加盖除臭的池子画成开敞的。现在新建厂的预处理段和污泥段基本都加盖，画成全开敞就是十年前的厂。

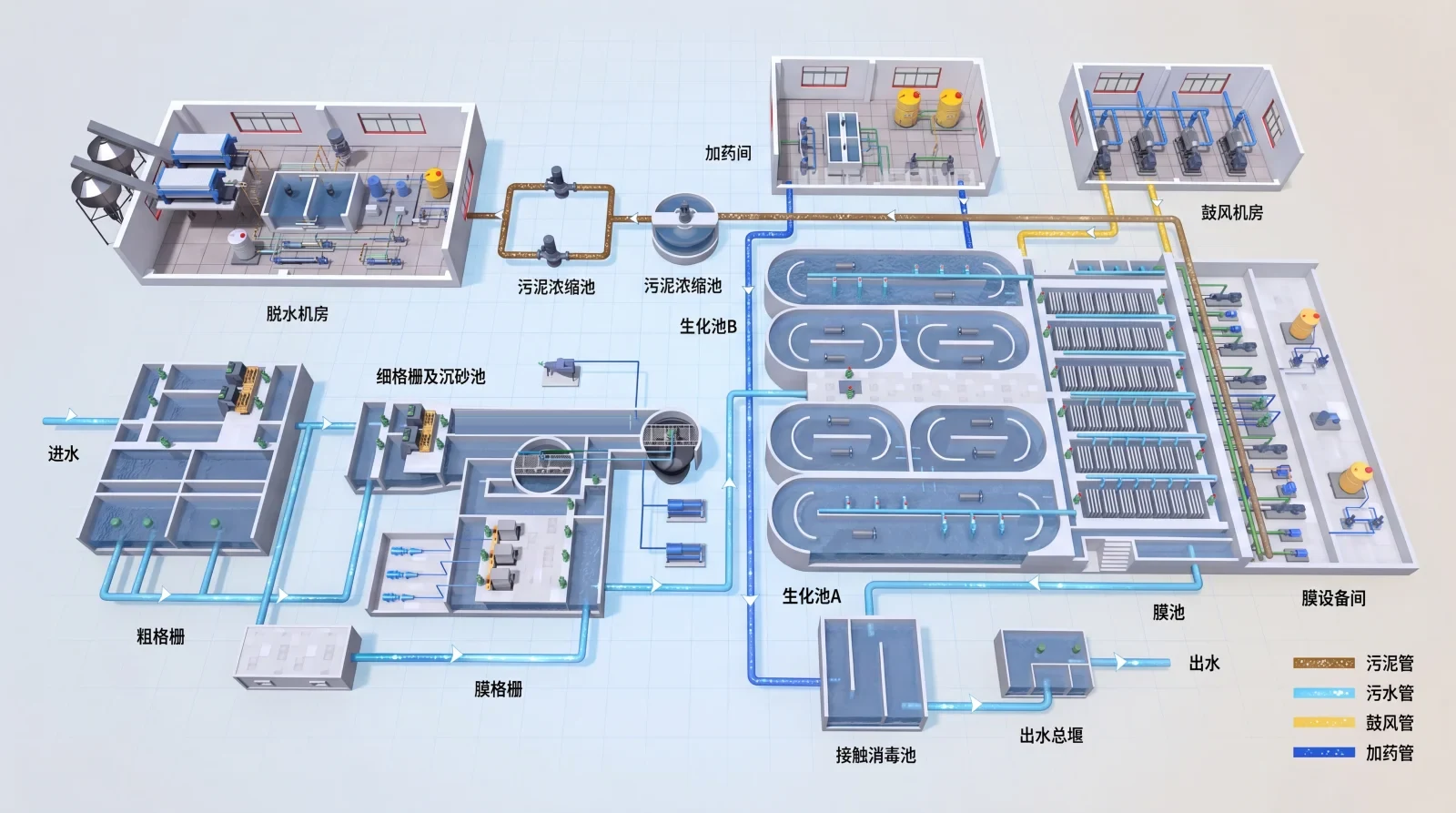

一张做对了的水处理厂图，流程顺序应该能在图上一路读下来：进水 → 粗格栅 → 细格栅及沉砂池 → 膜格栅 → 生化池 → 膜池 → 接触消毒池 → 出水总堰。管线按介质分色并配图例（污泥管、污水管、鼓风管、加药管），脱水机房、加药间、鼓风机房这几处需要看内部的直接掀顶。

注意它不需要炫技：没有夸张光影，也没有高耸塔器。水处理厂的图，说清顺序就赢了一半。

化工厂：主角是连接

化工厂反过来——地面很规整，看点全在装置和装置之间。

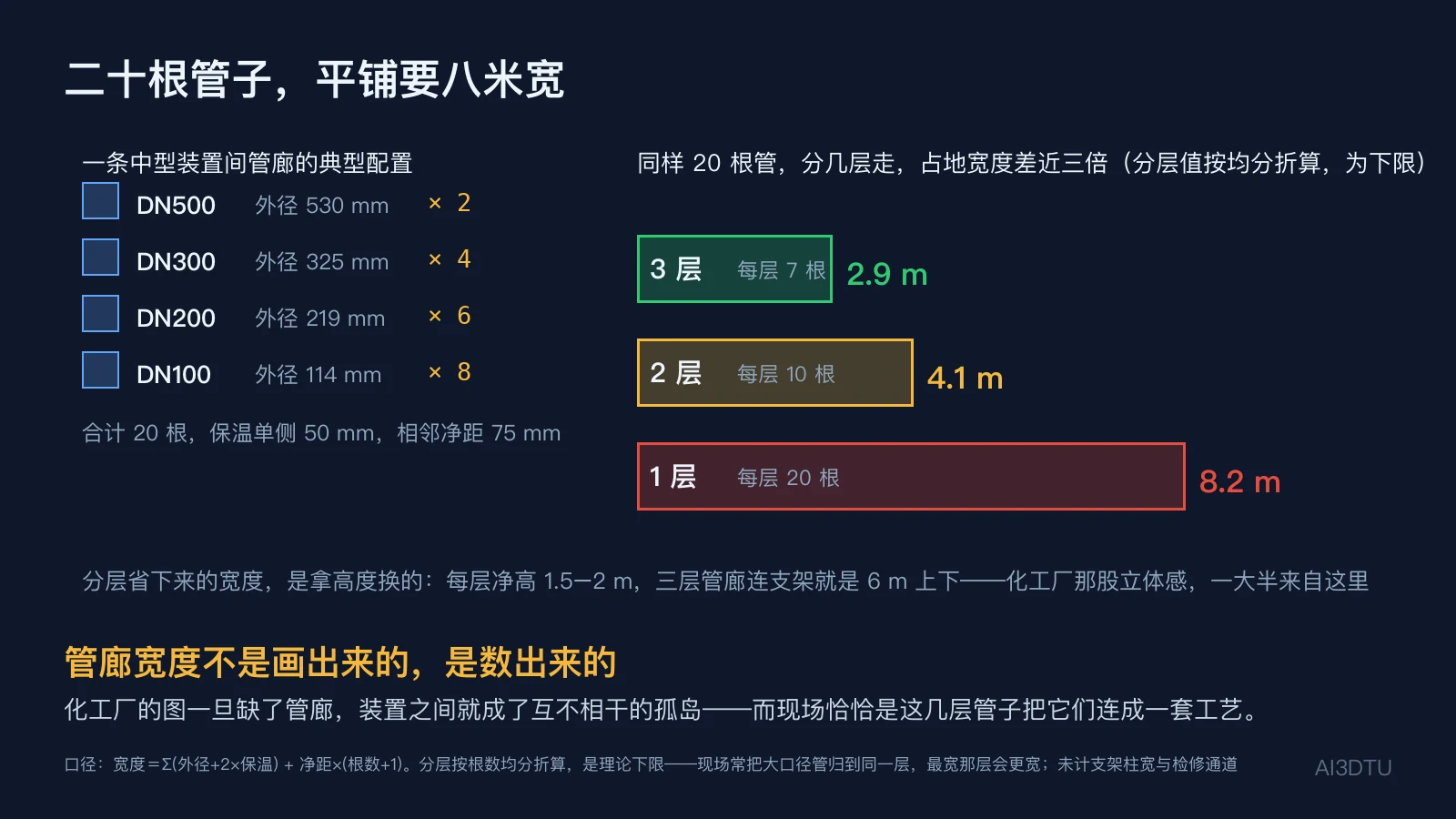

管廊的宽度是能数出来的。一条中型装置间管廊配 20 根管子（2 根 DN500、4 根 DN300、6 根 DN200、8 根 DN100），按外径加两侧各 50 mm 保温、相邻留 75 mm 净距算：平铺一层要 8.2 m 宽；分两层约 4.1 m、三层约 2.9 m——后两个数是按根数均分折算的下限，现场常把大口径管归到同一层，最宽那层还会更宽些。

宽度省下来了，代价是竖向：每层净高 1.5–2 m，三层管廊连支架就是 6 m 上下。化工厂那股立体感，一大半来自这里。

所以化工厂的图要画出来的是：管廊的走向和层数（它是全厂骨架，装置挂在两边）、塔器的高度差（塔往上窜、泵和换热器贴地，这个高差比装置本身更有信息量）、罐区与装置区的分隔（罐区有防火堤围着，地面质感完全不同）、以及火炬这个标志物。

化工厂最常见的两种画错

第一种：装置之间什么都没有。几套装置像积木一样摆在空地上，看着挺整齐，工艺关系全没了——现场恰恰是这几层管子把它们连成一套装置。

第二种：管廊画成一根粗管。真实管廊是几十根不同管径挤在一起，粗细混杂、还带保温层和伴热，画成一根光溜溜的大管子就假了。

化工这一路常见三种画法：装置级（设备之间是架空管束和阀组，工艺参数可以标到设备旁边）、框架内剖开（塔器剖开露出塔盘与填料，钢框架、平台钢梯、再沸器和冷凝器同框）、钢平台标高（多层平台不砌墙，标高直接标在平台上，竖向层次比平面布置更有信息量）。

电厂：主角是堆存

燃煤电厂的画面重心不在主厂房，在燃料链上。

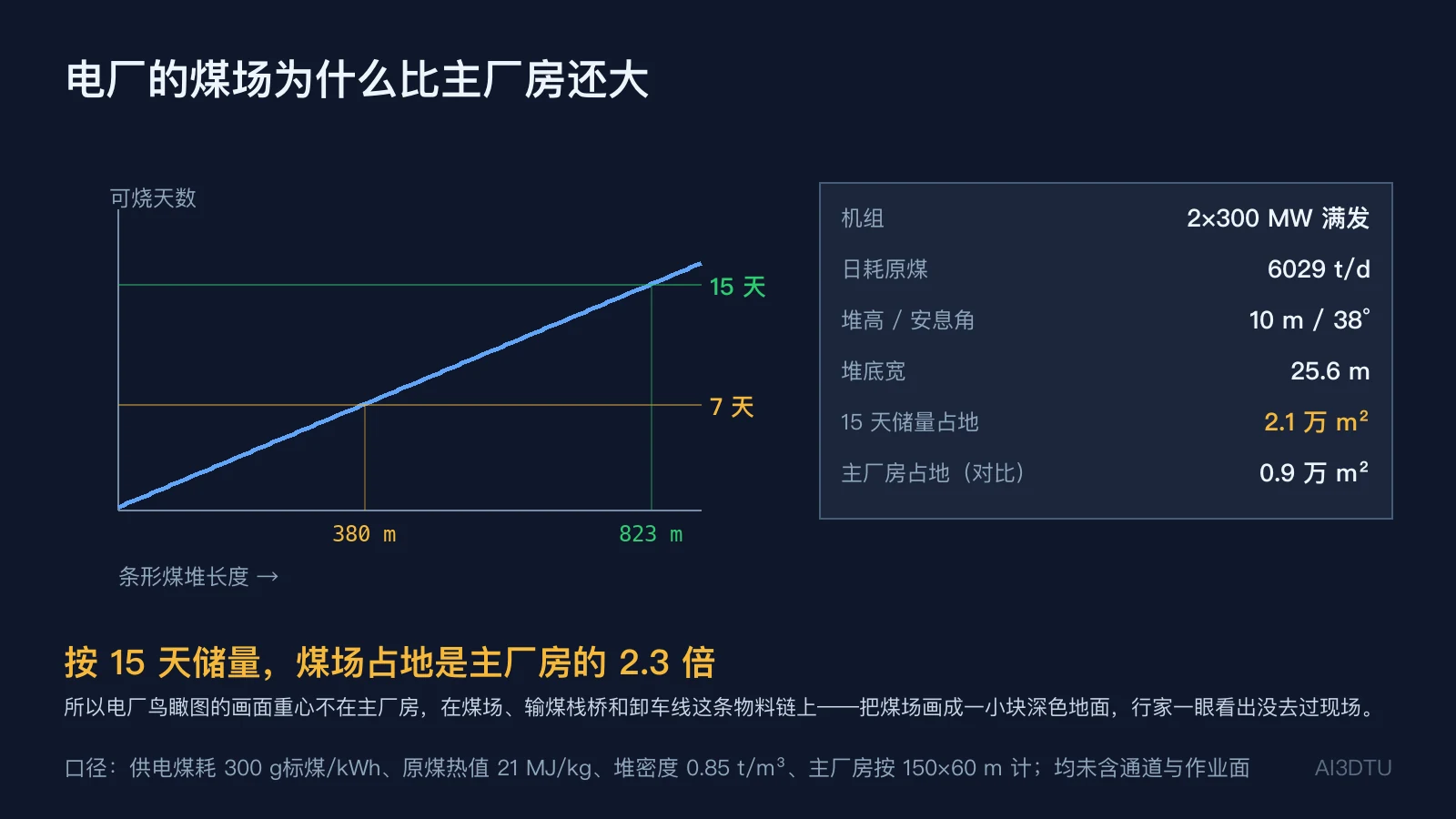

按 2×300 MW 满发、供电煤耗 300 g 标煤/kWh、原煤低位热值 21 MJ/kg 折算，日耗原煤约 6000 t。条形煤堆堆高按 10 m、安息角 38°、堆密度 0.85 t/m³ 计算，要存够 15 天，煤堆得有 800 多米长，占地约 2.1 万 m²；而主厂房（汽机房＋煤仓间＋锅炉房）按 150×60 m 计只有 0.9 万 m²。煤场是主厂房的两倍多。

所以电厂鸟瞰图上，这条链要完整：卸车线（翻车机或码头）→ 堆取料机 → 输煤栈桥 → 煤仓间 → 锅炉，一路斜穿整个厂区。加上烟囱、冷却塔（或空冷岛）、灰场、脱硫塔，电厂的辨识度基本就靠这几件。

最常见的画错是煤场画成一小块深色地面。真实煤场是有体积的——堆形、堆取料机的轨道、防风抑尘网，都是画面上占地最大的那一块。其次是冷却塔比例错：自然通风双曲线冷却塔动辄一百多米高，比主厂房还高一大截，画得跟个水箱一样就露馅了。

冶炼厂：主角是流向

冶炼和化工最大的不同：物料在厂里会大量消失。

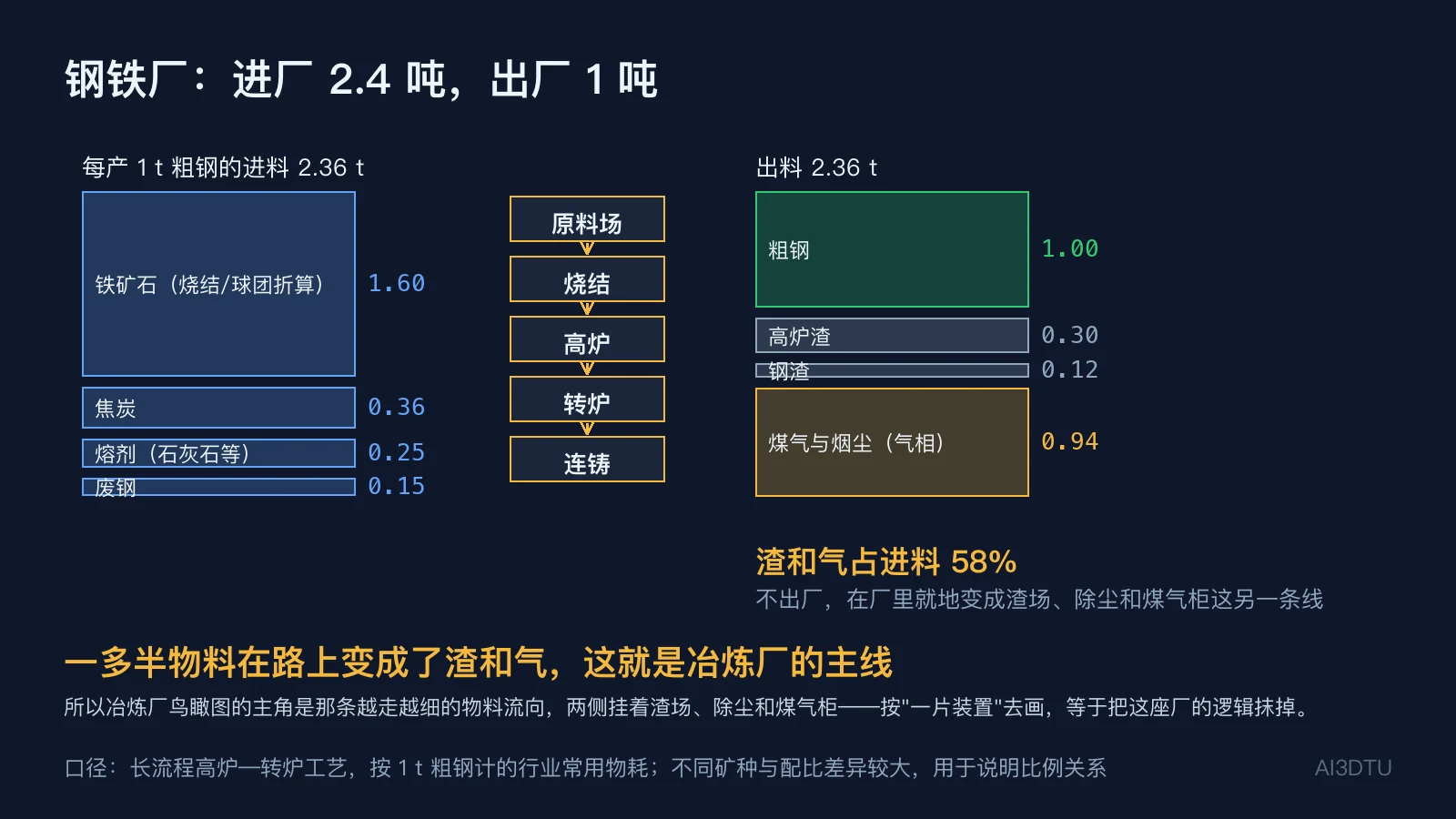

按长流程算，每产 1 t 粗钢要进 2.36 t 料（铁矿石 1.60 t、焦炭 0.36 t、熔剂 0.25 t、废钢 0.15 t）；出来的除了 1 t 钢，还有 0.30 t 高炉渣、0.12 t 钢渣、0.94 t 煤气与烟尘。58% 的进料在路上变成了渣和气，而且这些东西不出厂——它们在厂里就地变成了渣场、除尘系统和煤气柜这另一条线。

所以冶炼厂的图，主角是那条越走越细的物料流向：原料场 → 烧结/球团 → 焦化 → 高炉 → 转炉 → 连铸 → 轧线。这条线在图上应该一眼看得出来，两侧挂着渣场、除尘器和煤气柜。原料场那头最宽最乱（不同矿种分堆），轧线那头最规整（长条厂房）。

最常见的画错是画成一片装置——把高炉、转炉、除尘器当成互不相干的设备排在图上，冶炼厂最重要的信息（物料的走向和收缩）就整个没了。其次是渣场和煤气柜不画：它们占地大、辨识度高，而且恰恰证明画图的人懂这个行业。

制药与食品厂：主角在屋子里

这一类最尴尬：外面看什么都没有。洁净厂房从外面看就是一个规整的白色方盒子，最多加几台空调机组和一根排风筒。真正值钱的信息全在里面——洁净分区、人流物流通道、压差梯度、设备排布。

处理办法只有一个方向：把屋顶掀掉或者剖开。同样是把屋子打开，取向可以差很多：按房间分区、把压差和洁净等级标在各间上方；带尺寸线做成更像施工图的车间平面；或者干脆做成信息图，把设备、流程和参数表排在一起。给谁看，决定了做成哪一种。

这类厂的外景图基本没有信息价值。如果只能出一张，那张应该是掀顶俯视图，而不是厂区大门口的效果图。

园区与基地：主角是地面

到了园区这个尺度，单体建筑就不该再画细节了。一张园区图上如果每栋楼、每套装置都画满设备，结果是什么都看不清——像素就那么多，平摊到每一栋楼上，谁也没分到几个。

园区级的正确做法是让地面承担信息：用色块分区（生产区、储运区、公用工程、办公生活、预留地），用道路等级表达关系（主干道、消防环道、支路），单体退成体块、只保留轮廓、层数和屋顶特征，需要强调的少数几栋才给细节。

最常见的画错是详略平均分配：整张图密密麻麻，每处都很努力，合起来一个重点都没有。

六类厂对照表

把前面的话压成一张表：

污水处理厂——主角是竖向（高程），第二位是堆存（池体序列），最容易错在所有池子同一标高。

化工厂——主角是连接（管廊），第二位是竖向（塔器高差），最容易错在装置之间空无一物。

电厂——主角是堆存（煤场），第二位是连接（输煤栈桥），最容易错在煤场画成一小块地面。

冶炼厂——主角是连接（物料流向），第二位是堆存（原料场、渣场），最容易错在画成一片互不相干的装置。

制药／食品厂——主角是室内（房间分区），第二位是地面（人流物流），最容易错在只出外景图。

园区——主角是地面（分区与道路），最容易错在详略平均分配。

这张表的用法：动手之前先定主角。主角决定视角高度、决定镜头往哪边偏、决定哪一块可以省。定不下来主角，后面所有参数都是瞎调。

行业指纹：出现了就对，缺了就假

每类厂都有几件东西，出现在图上，行内人立刻认出这是哪个行业；缺了，整张图就悬浮着。

污水处理厂一定要有：敞口池体分格、刮泥桥、曝气翻花、加盖除臭段、污泥脱水机房；出现高耸塔器或火炬就说明画错行业了。

化工厂一定要有：管廊、塔器群、罐区防火堤、火炬、装置框架；出现敞口水池或大面积料堆就不对。

电厂一定要有：煤场与堆取料机、输煤栈桥、烟囱、冷却塔或空冷岛、脱硫塔。

冶炼厂一定要有：原料分堆料场、高炉本体与热风炉、煤气柜、渣场、长条轧线厂房。

制药／食品厂一定要有：洁净厂房方体、空调机组层、纯化水站、洁净走廊；出现露天大型设备群就不对。

园区一定要有：分区色块、消防环道、大门与门卫、预留地；出现单体内部设备说明详略没控制住。

这份清单比「画得像不像」实用，因为它可以逐条核对：拿到一张图照着勾一遍，缺哪件心里就有数了。

第一笔账：同一个 45 度，谁被挡住谁没事

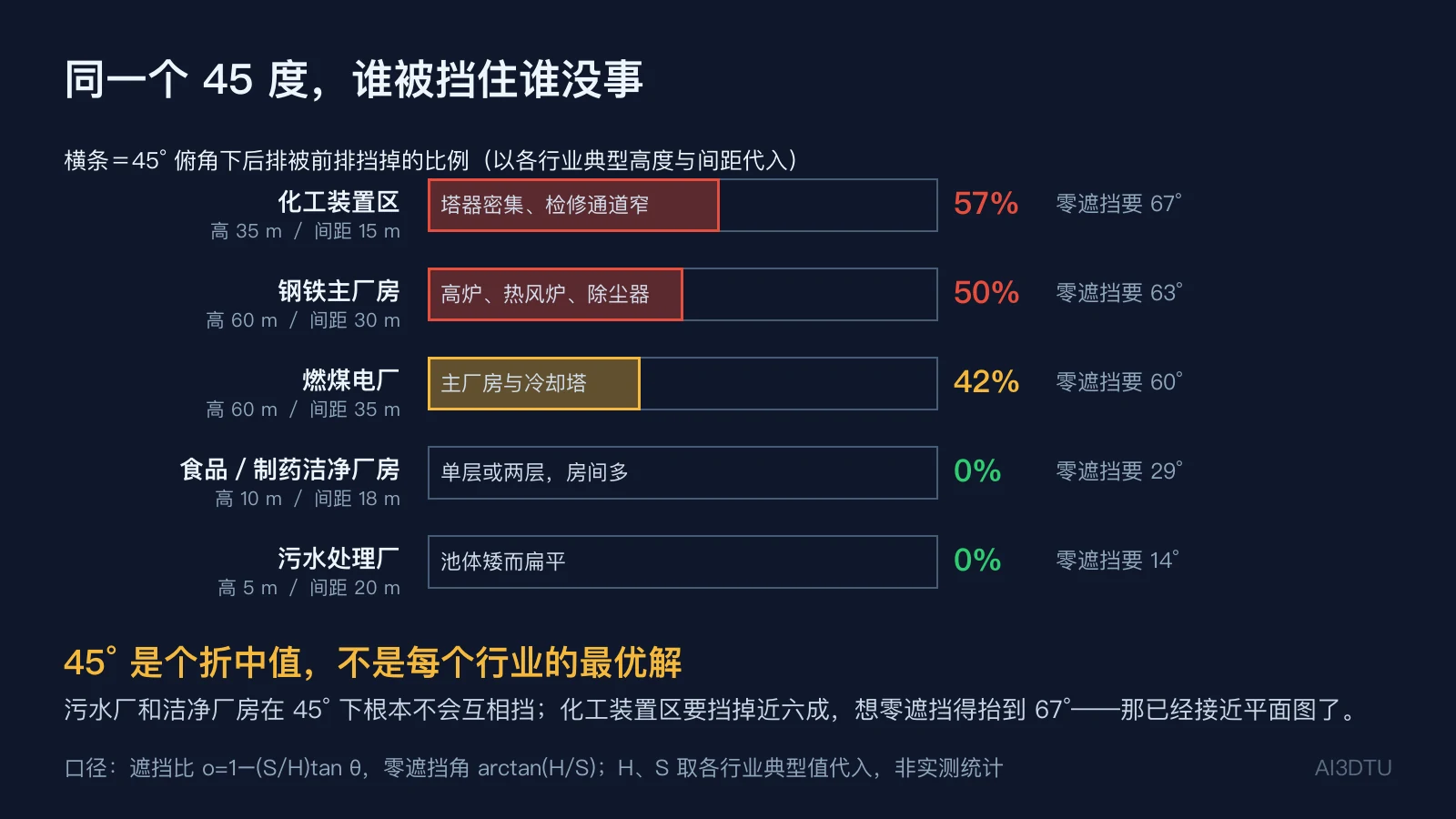

厂区鸟瞰有一笔遮挡账：俯角 θ 下，后排被前排挡掉的比例是 `1 −(间距÷高度)×tanθ`；要一点不挡，俯角得抬到 `arctan(高度÷间距)`。把各行业的典型高度和间距代进去，结果差得很远：

化工装置区（塔器高 35 m、间距 15 m）：45° 下挡掉 57%，零遮挡要抬到 67°。

钢铁主厂房（高 60 m、间距 30 m）：挡掉 50%，零遮挡要 63°。

燃煤电厂（高 60 m、间距 35 m）：挡掉 42%，零遮挡要 60°。

食品／制药洁净厂房（高 10 m、间距 18 m）：0%，29° 就够。

污水处理厂（池高 5 m、间距 20 m）：0%，14° 就够。

所以「45° 是厂区图的黄金角度」这句话只在一半行业成立。污水厂和洁净厂房在 45° 下根本不会互相挡，甚至可以压得更低来强调高差；化工装置区在 45° 下要挡掉近六成，而抬到 67° 已经接近平面图、立体感全没了——只能靠错列布局、留检修通道、把高设备往后排来救。

第二笔账：同一张画布，谁能画全厂

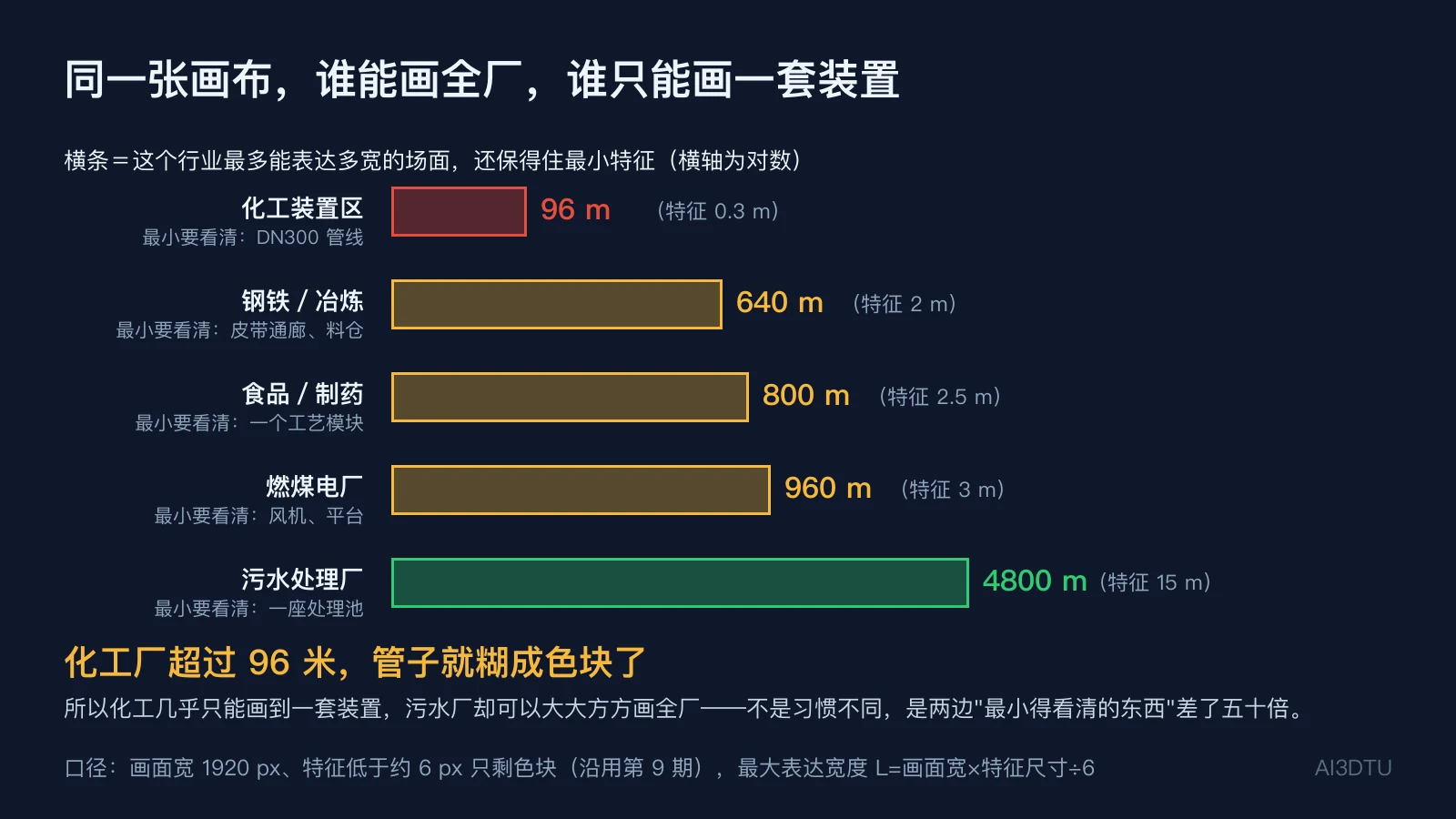

第二笔账是像素。画面宽 1920 px 时，一个特征在图上低于约 6 px 就只剩一个色块。反过来解，就得到这个行业最多能画多宽：最大表达宽度 ＝ 画面宽 × 最小得看清的特征尺寸 ÷ 6。

关键在于每个行业「最小得看清的东西」差得离谱：化工装置区是一根 DN300 管线（0.3 m）→ 96 m；钢铁冶炼是皮带通廊和料仓（2 m）→ 640 m；食品制药是一个工艺模块（2.5 m）→ 800 m；燃煤电厂是风机和平台（3 m）→ 960 m；污水处理厂是一座处理池（15 m）→ 4800 m。

两头差了五十倍。化工厂几乎只能画到一套装置——超过一百米，管子就糊了，而管子恰恰是化工厂的主角；污水厂可以大大方方画全厂，因为它的主角是一座座池子，本来就有十几米大。

这也解释了前面那句「污水厂看池体序列、化工厂看装置管廊」——不是审美偏好，是两条式子一起算出来的。

参数怎么取，主角说了算

两笔账合起来，落到具体参数上：

主角是竖向的（污水厂）——压低俯角到 30–40°，让高差在画面上拉开；范围可以做全厂。

主角是连接的（化工厂）——抬高俯角到 45–55°，否则前排把后排全挡住；范围只做一套装置。

主角是堆存的（电厂）——范围必须完整，煤场到锅炉这条链横跨全厂；镜头轴线顺着输煤方向。

主角是流向的（冶炼厂）——镜头顺着物料走，逆着画就看不出先后。

主角在室内的（制药食品）——不是角度问题，是掀顶还是剖切的问题。

主角是地面的（园区）——俯角最高，55–65°，接近轴测，为的是让分区看得清。

一句话记：主角是竖向的压低，主角是地面的抬高。这条能解决大部分「角度不对但说不上哪不对」的情况。

地面上最容易被忽略的三样东西

「地面」这一件事，大部分人只画了道路和绿化，漏掉的恰恰是工程上最硬的三样：

消防环道要成环。厂区主要道路应当能绕回来，不能是断头路；确实到头的地方要留回车场。图上出现一条一直捅到底、没有出口的路，是最容易被挑出来的硬伤。

事故池与初期雨水池。化工厂、污水厂都必须有，通常在厂区低处、靠近围墙。它是一块规整的下沉水池，画上去很省事，但很多效果图整个没有。

装卸区。原料和成品怎么进出，靠汽车衡、装车鹤管、月台还是铁路专用线？这一块决定了大门的位置和主干道走向，也是判断这张图是不是照着真实总图画的最快方式。

这三样都在地面上、都不显眼、都不需要复杂建模，却是内行扫一眼就会去找的东西。补上它们的成本，比重画一遍设备低得多。

换个没见过的行业，怎么找主角

前面六类是最常见的。真碰上没做过的行业——锂电、光伏、粮库、屠宰、危废处置——用三个问题现场推：

一、这个厂里最大的一块地是干什么的？占地最大的那件事，多半就是主角。电厂是煤场、粮库是筒仓群、光伏是组件阵列、危废是暂存库。

二、物料靠什么在厂里移动？管子、皮带、轨道、叉车还是罐车？靠管子走的（化工、污水）主角偏连接；靠堆料走的（冶炼、电力、粮食）主角偏堆存；靠人和小车走的（制药、电子）主角在室内。

三、有没有一个看不见、却决定形态的约束？污水厂是重力自流，洁净厂房是压差梯度，危废是分区隔离，冷库是保温边界。找到它，就知道为什么这厂长这个样。

这三问的顺序不能换：先看地，再看料怎么走，最后才问约束。反过来容易一头扎进工艺细节里出不来。

拿到一张厂区图，先看哪几处

按顺序过一遍，比「好不好看」准得多：

一、先找主角在不在——污水厂有没有高差、化工厂有没有管廊、电厂有没有煤场和栈桥、冶炼厂有没有流向。

二、再看连接——设备之间是不是真的连着，还是各摆各的。

三、再看比例——冷却塔、火炬、烟囱、塔器这些标志物的高度关系对不对。

四、看地面——道路是不是成环，有没有断头路。

五、看该有没有的东西——渣场、罐区防火堤、加盖除臭、卸车线，这些是行业指纹。

六、最后才看渲染质感——光影和材质是最容易改的，反而最不该先看。

最容易讲错的几处

一、以为厂区图就是「把设备摆上去」。设备之间的连接和地面的分区，信息量比设备本身大。

二、以为俯角越高越清楚。俯角越高越像平面图，竖向信息全丢——污水厂和化工厂恰恰吃亏在这。

三、以为画得越细越好。像素是有限的，细节平摊等于没有重点。

四、把不同行业的图往一个模板里套。同一套模板画完化工厂再画污水厂，出来的一定是一排同标高方盒子。

五、忽略辅助设施。渣场、灰场、事故池、消防水池这些「不生产」的东西，恰恰是判断一张图专不专业的地方。
