催化裂化与催化重整完全指南：油气在提升管里只待两秒，230 吨催化剂一小时要搬三趟半

发布于 2026-12-05｜相关行业：化工

一句话说清这两台在干什么：一个拆，一个盘

炼油厂里这两套装置常常挨着建，名字都带「催化」，干的事却正好相反。催化裂化是把大分子拆碎：减压蜡油那种烧不动也没法当汽油的重组分，在催化剂上断成汽油、柴油和液化气。催化重整是把分子盘起来：直链的石脑油辛烷值只有三四十分，一烧就爆震，把它盘成环状的芳烃，辛烷值能上一百。

一个改变分子的大小，一个改变分子的形状。后面所有的设备差别——为什么裂化的反应器是一根细长管子而重整的是几个矮胖罐子、为什么裂化的催化剂一小时要循环三圈多而重整的可以几个月不动——都是这两个动词的后果。

这一期是《工业可视化图鉴》工艺线第二期。第 17 期讲加氢，是往分子上加氢；这一期讲拆和盘，其中重整还顺带产氢。两期合起来才是一座炼厂的骨架。

先撇清三个带"裂"的名字，再撇清两个"重整"

这个题目下最常见的混淆有两组，开篇先分开。第一组是三个带「裂」的工艺：

催化裂化（FCC）——本文主角，炼油厂加工蜡油渣油，用催化剂，500 ℃ 上下，目的是多产汽油柴油。催化裂解（DCC 等）——也用催化剂，也在炼油厂，但温度更高（550–650 ℃）、苛刻度更大，目的不是汽油而是丙烯乙烯这些低碳烯烃。热裂解（蒸汽裂解）——乙烯厂的装置，加工石脑油或乙烷，靠 800 多度高温加稀释蒸汽，全程不用催化剂，目的也是烯烃。

所以这两组区别不是一回事：催化裂化和催化裂解只差一个字，区别在苛刻度和目标产品（一个要油、一个要烯烃）；催化裂解和热裂解目标产品接近，区别在有没有催化剂。真正最容易被混为一谈的是催化裂化和热裂解——因为口语里它们都被叫成「裂解装置」。

第二组：催化重整不等于蒸汽重整制氢。催化重整加工石脑油，目的是提辛烷值、产芳烃，氢是副产；蒸汽重整（SMR）加工天然气，目的就是制氢。同样叫重整，一个在提标号，一个在开氢气厂。

催化裂化装置分三块，八成信息量在第一块

一套完整的催化裂化装置分三个系统：反应—再生系统（提升管里反应、再生器里烧焦，催化剂在两者之间循环）、分馏系统（把反应出来的油气切成汽油、柴油、油浆）、吸收稳定系统（把轻组分里的液化气和干气分开）。

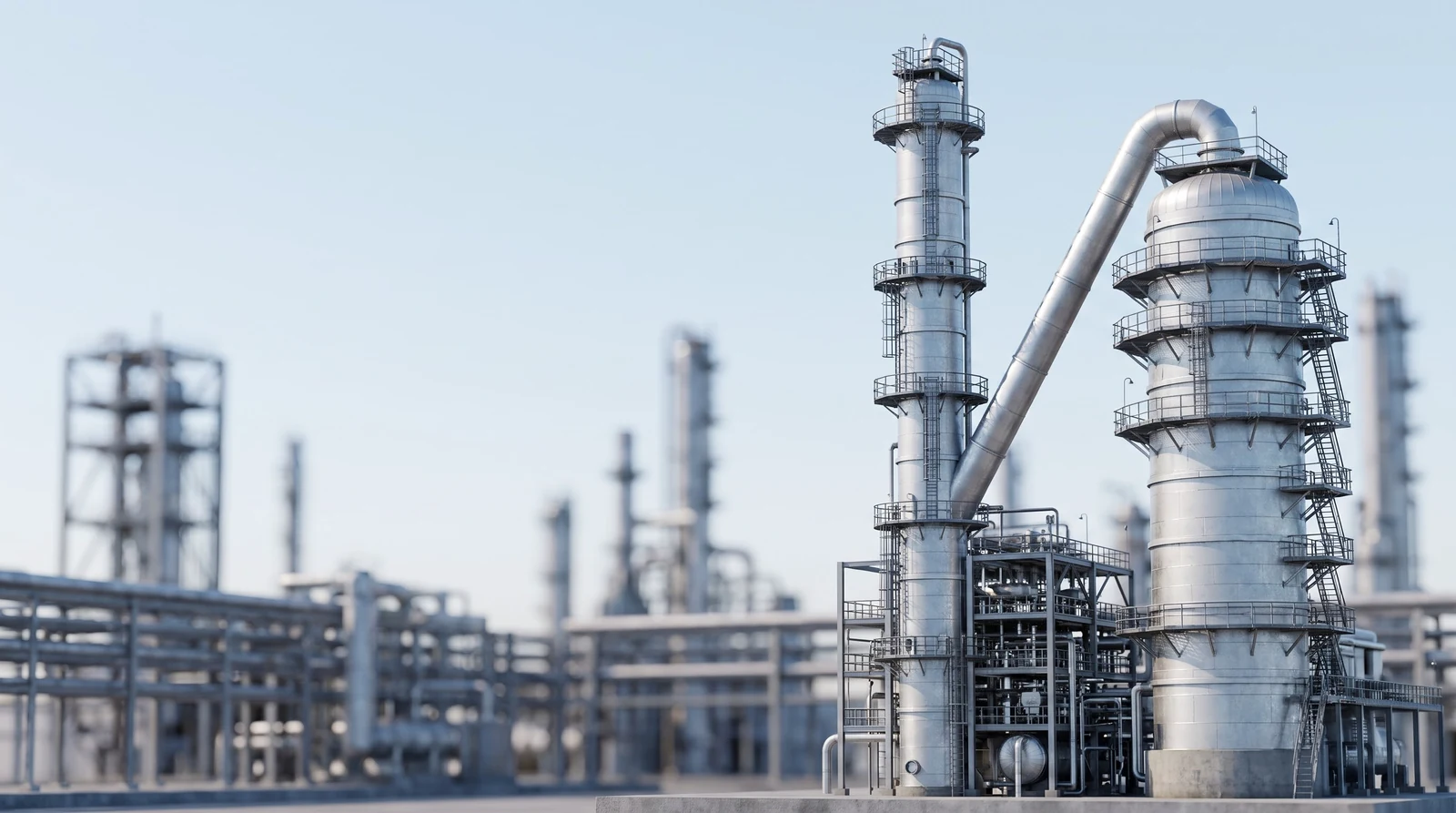

后两块是常规的塔和换热器，第 3 期精馏那一套就能覆盖。真正让催化裂化长成这个样子的，是第一块——一根几十米高的细管子、一个大肚子的再生器、两根斜着连过去的大管，以及在里面昼夜不停跑着的催化剂。

所以画一张催化裂化的图，八成的信息量在反应—再生这一块。

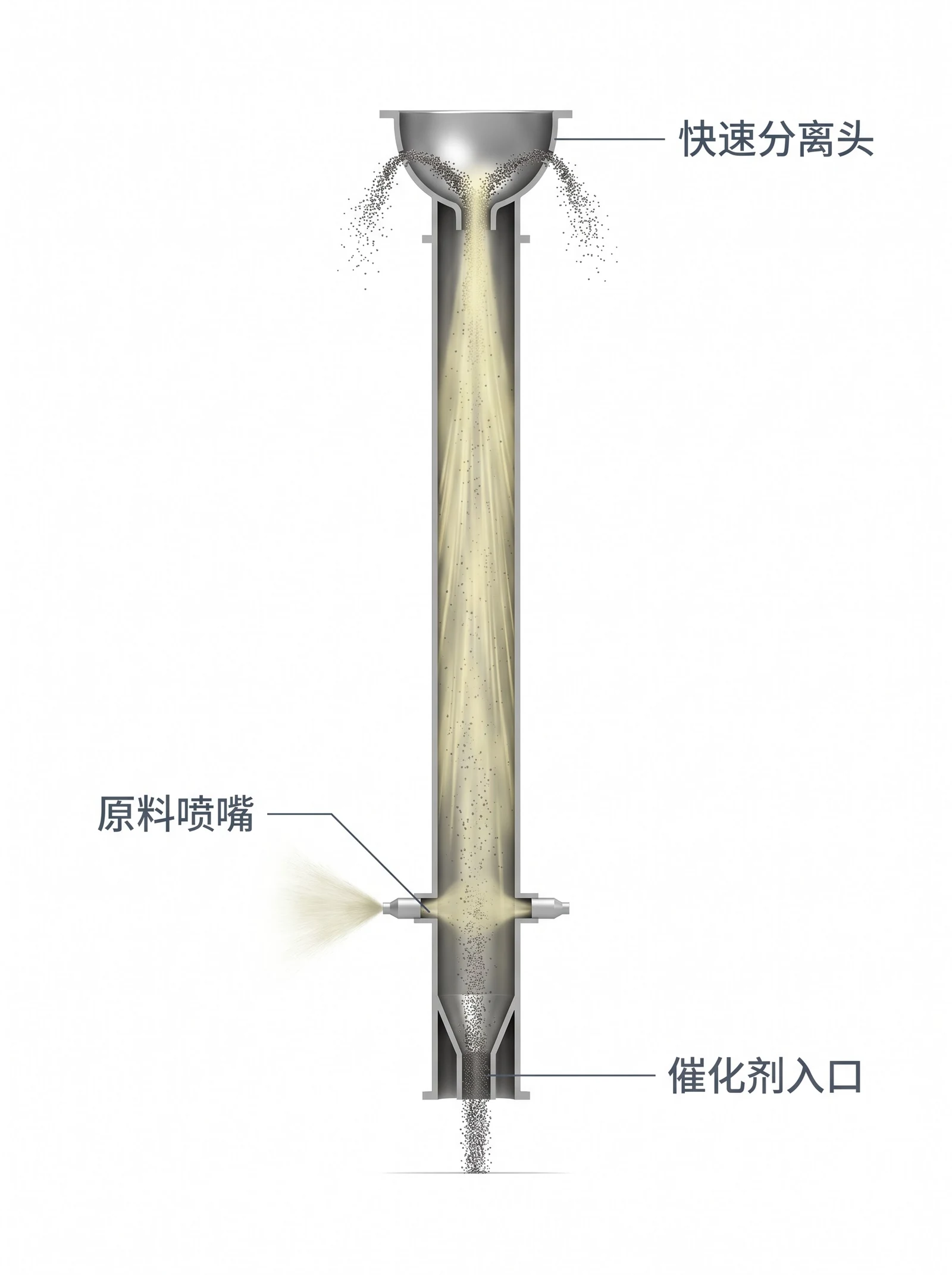

提升管：油气在里面只待一点五到两点七秒

催化裂化的反应不发生在罐子里，发生在一根又细又高的立式管子里，叫提升管。

底部先进热催化剂，往上一点，管壁两侧的喷嘴把原料油雾化喷入。油一碰到 700 度的催化剂立刻汽化，体积暴涨若干倍，形成一股向上的高速气流，带着催化剂颗粒一起往上冲。到管顶，一个倒扣的粗旋结构把催化剂甩出去，油气直接去分馏。

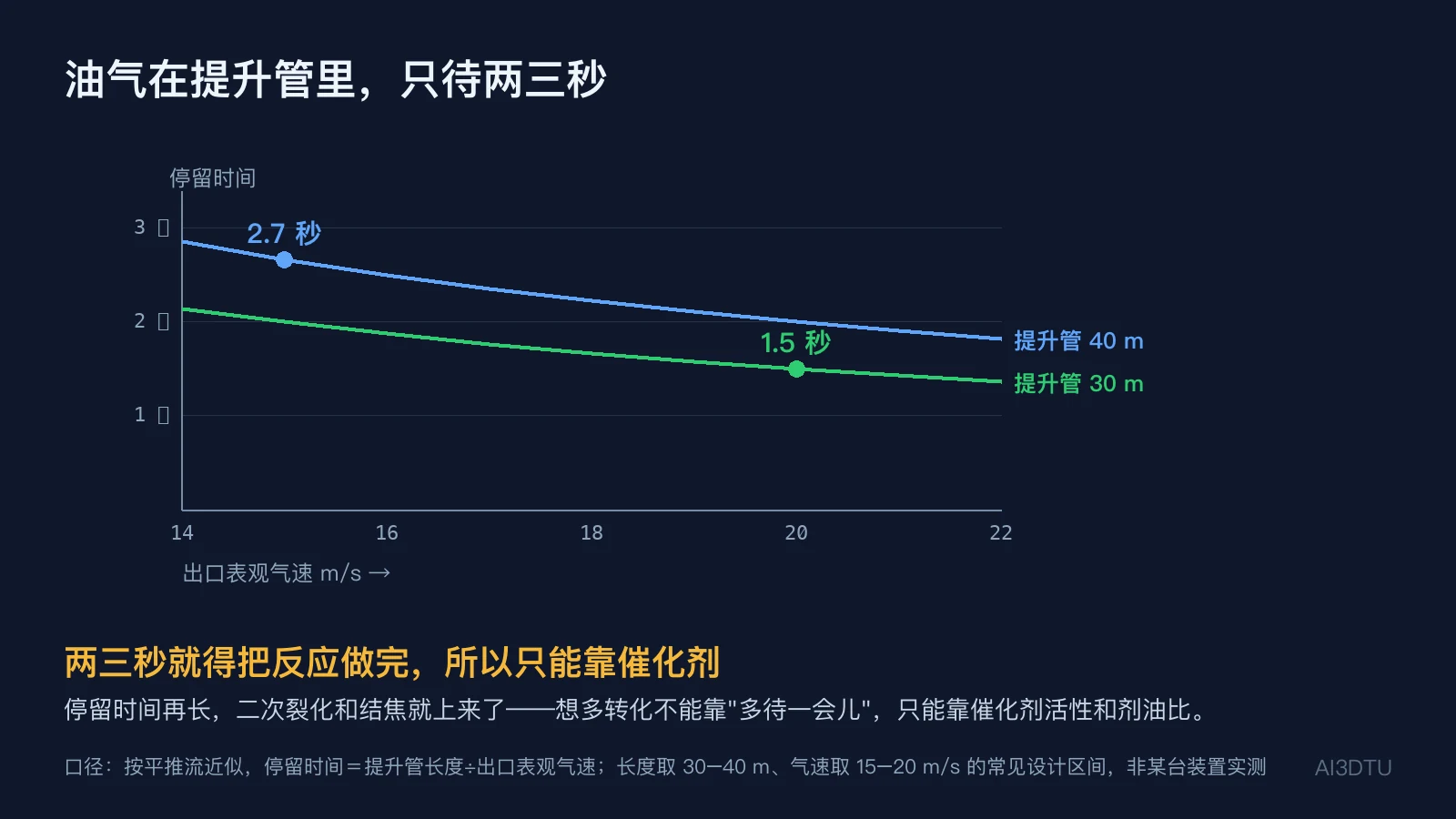

按提升管长 30–40 米、出口气速 15–20 m/s 估算，油气走完全程只需要 1.5–2.7 秒。

为什么不能让它多待一会儿

直觉上「多反应一会儿转化率更高」，在这里是错的。

刚裂化出来的汽油分子如果继续待在催化剂上，会被二次裂化成干气和液化气——把已经赚到的汽油又拆掉了；同时重组分会在催化剂表面结焦，把活性中心堵死。所以提升管的设计目标之一就是让停留时间尽量短，反应完立刻把催化剂和油气分开。

想提高转化率不能靠延长时间，只能靠催化剂活性和多给催化剂——也就是下面要讲的剂油比。

反应完的催化剂身上糊了一层焦，不到自重的百分之一

反应的同时，一部分重组分在催化剂表面缩合成积炭，把微孔堵住、活性掉下来。这层焦很薄——通常不到催化剂重量的 1%，但足以让它失活。

所以催化剂出了提升管不能直接回去接着用：先进汽提段，用蒸汽把颗粒之间夹带的油气赶出来（这部分油要是跟着进再生器就白烧了），再送去再生器烧焦。

⚠️ 常见的画法错误是把焦画成炉底一堆黑炭。它不是堆在哪里的固体，是附着在每一颗催化剂表面的一层薄膜。

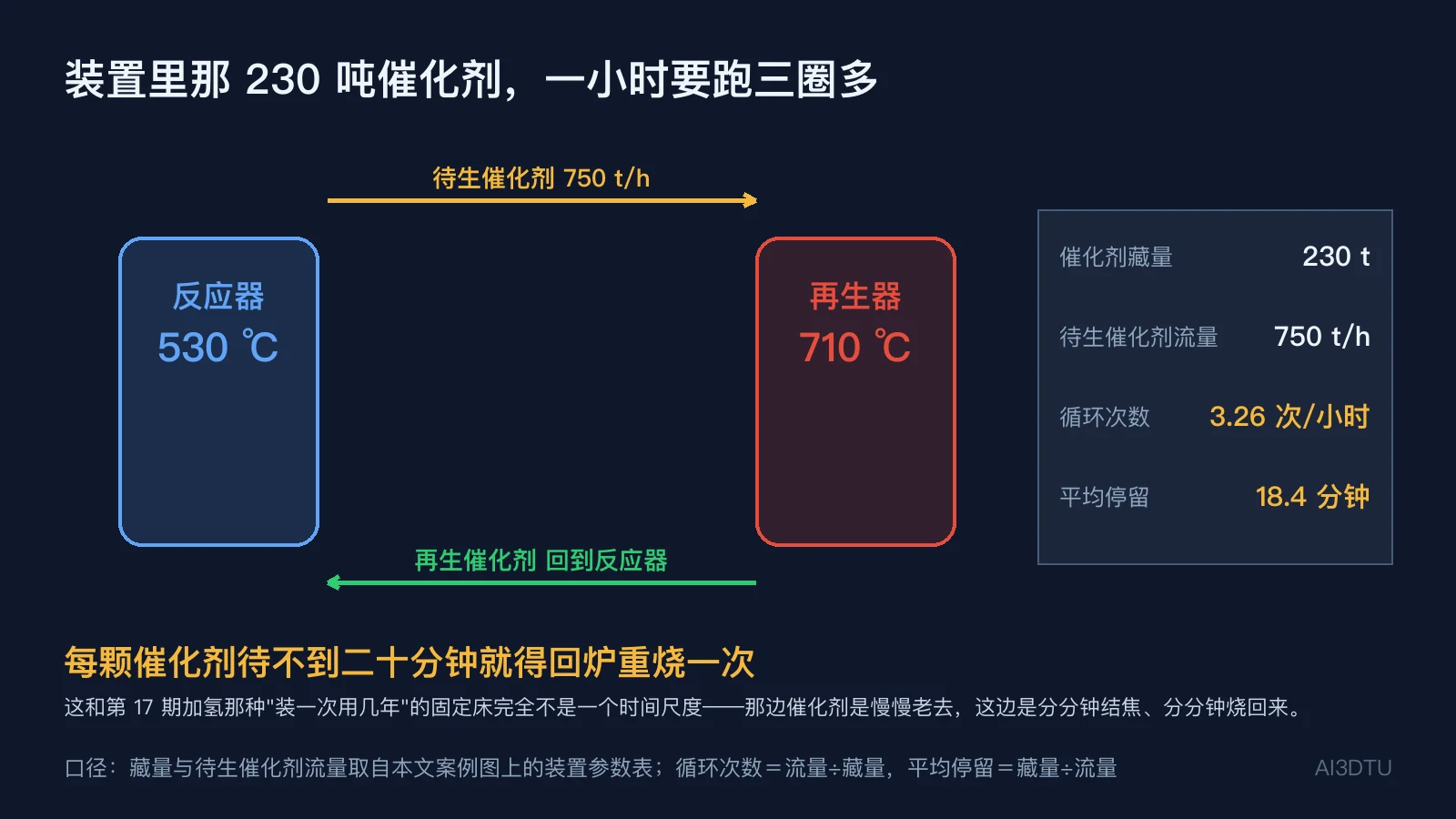

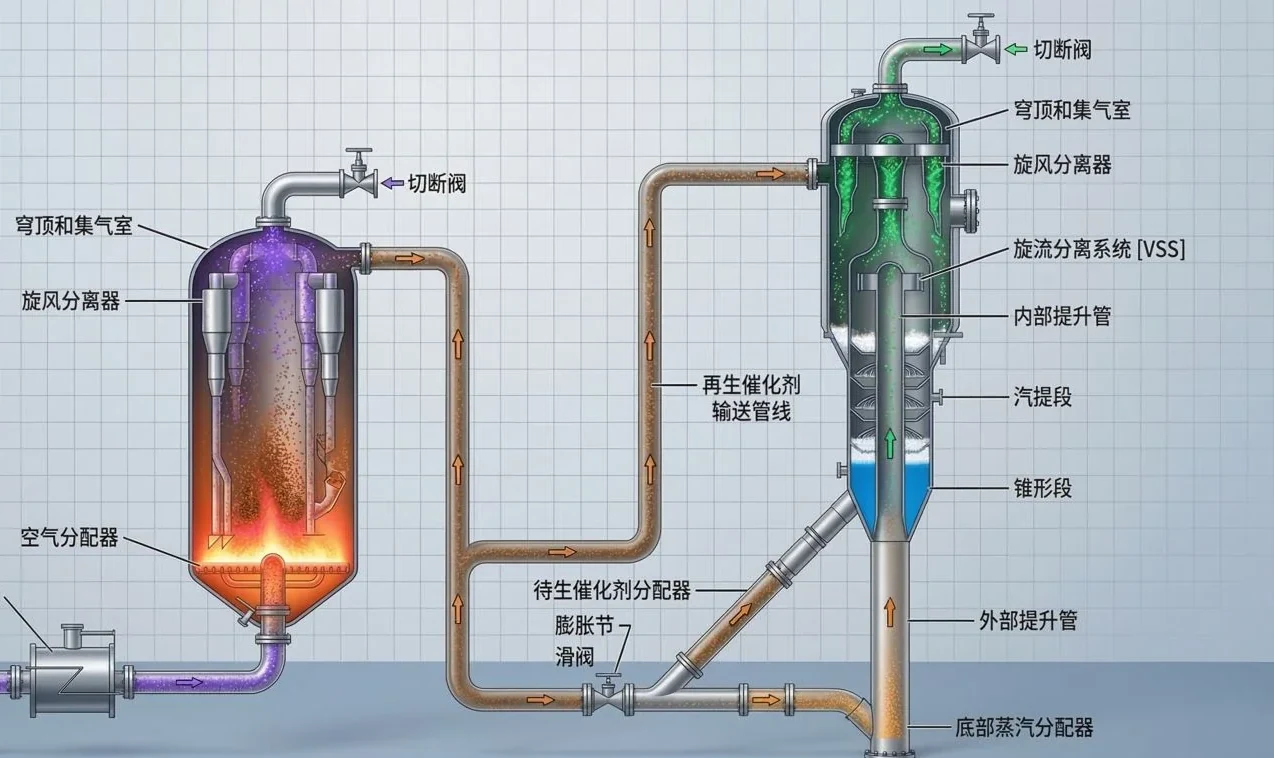

催化剂在飞：230 吨藏量，一小时循环 3.26 圈

这是催化裂化和其他反应装置最不一样的地方——催化剂不是装进去就不动了，它一直在两个大罐子之间跑。

按一套真实装置的参数：装置内催化剂藏量 230 吨，待生催化剂循环量 750 吨/小时。循环量除以藏量（750 ÷ 230），一小时循环 3.26 次；倒过来除（230 ÷ 750）就是单圈时间，每一颗催化剂平均 18.4 分钟就要回炉烧一次。

对比第 17 期讲的加氢固定床：那里的催化剂装一次用两到四年，是慢慢老去；这里是分分钟结焦、分分钟烧回来。同样叫「催化剂失活」，时间尺度差了四五个数量级，装置形态自然完全不同。

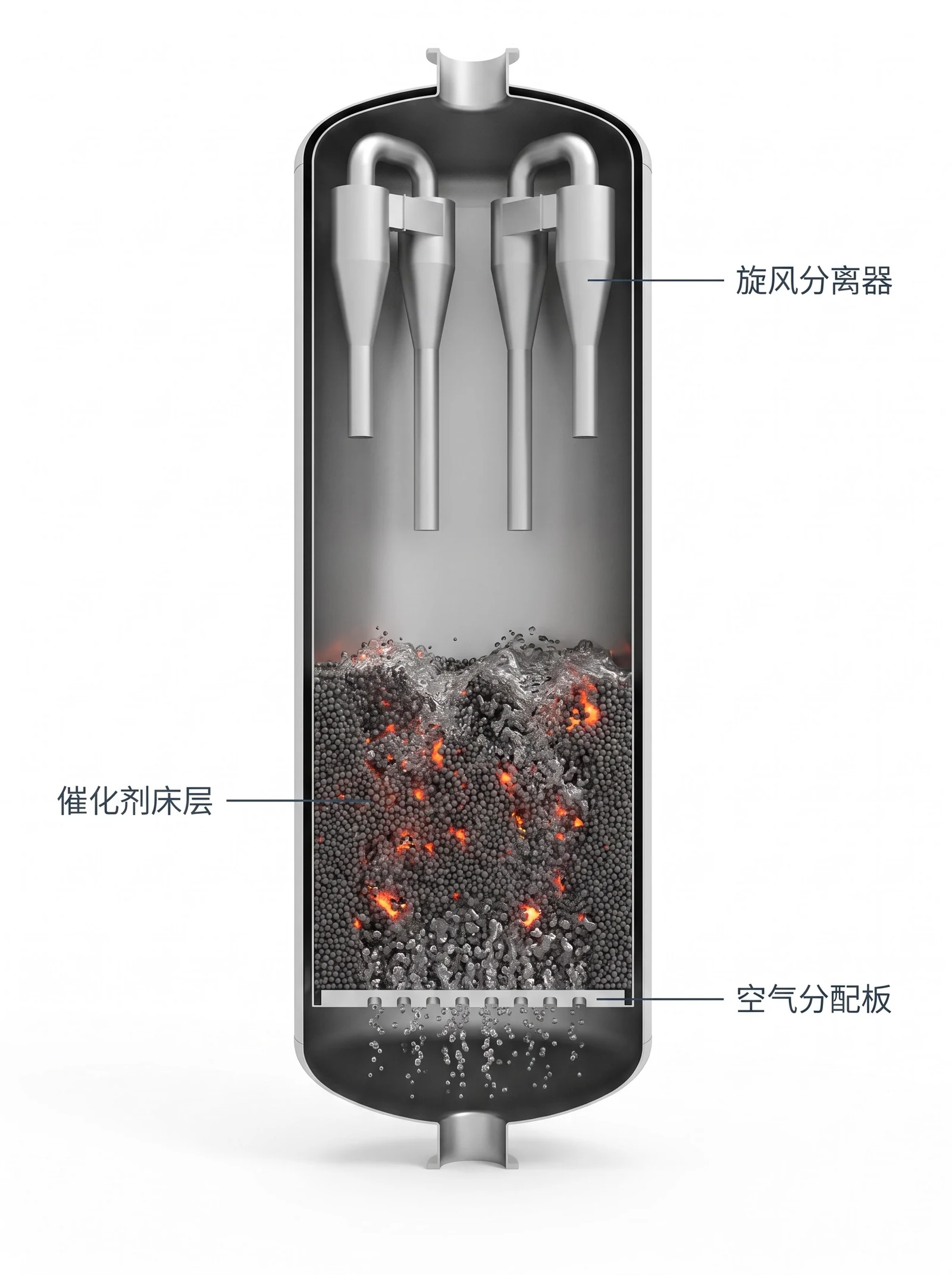

再生器：把焦烧掉，顺便烧出整套装置的热

再生器里是一层很厚的催化剂床，底部鼓入主风（空气），把整床颗粒顶得翻滚起泡，像烧开的沙子。焦就在这个过程中被烧成二氧化碳和水，催化剂恢复活性。

⚠️ 注意它和提升管里的流动不是一回事：提升管是颗粒稀疏、被高速气流拖着往上冲（稀相输送）；再生器是颗粒密集、在原地翻滚（鼓泡床）。同样叫「流化」，一个像沙尘暴，一个像沸腾的水。把这两处画成同一种质感，是外行最容易露的马脚。

再生器顶部通常有两级串联的旋风分离器，把烟气里夹带的催化剂收回来——没有它，昂贵的催化剂就顺着烟囱跑光了。

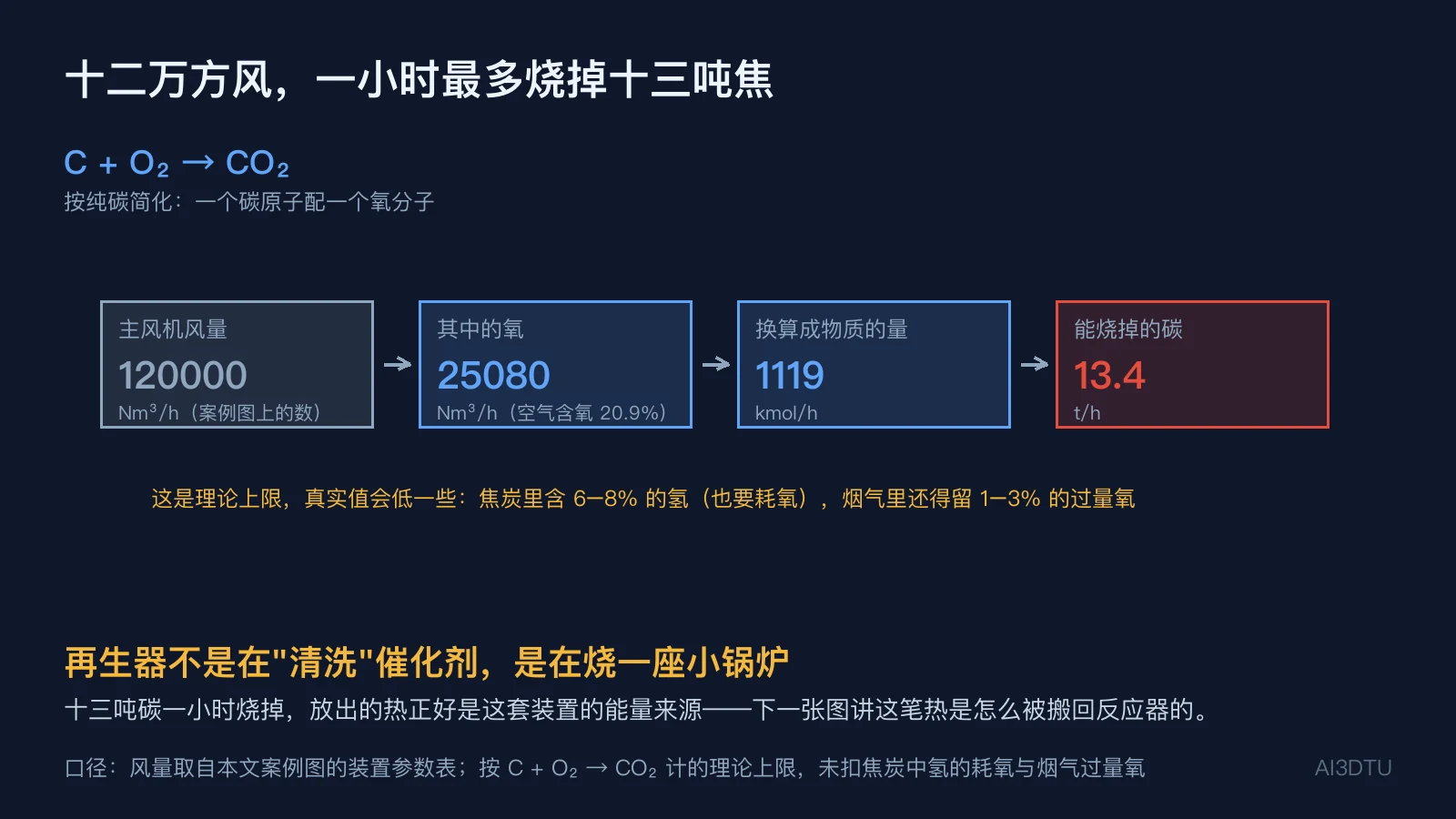

12 万方风一小时最多烧掉 13.4 吨碳

再生器能烧多少焦，上限是被主风量卡死的——氧气不够，焦就烧不完，催化剂带着焦回去反应，转化率立刻掉。

按这套装置主风机 120,000 Nm³/h 的风量算：空气含氧 20.9%，摩尔体积 22.4 L/mol，按 C + O₂ → CO₂ 折算，理论上一小时最多能烧掉 13.4 吨碳。

⚠️ 这是纯理论上限。真实焦炭里含 6–8% 的氢也要耗氧，烟气里还必须留 1–3% 的过量氧保证烧透，所以实际烧焦能力比这个数低。它的用处不是拿来做设计值，是让你知道「主风机」这三个字在装置里意味着什么量级。

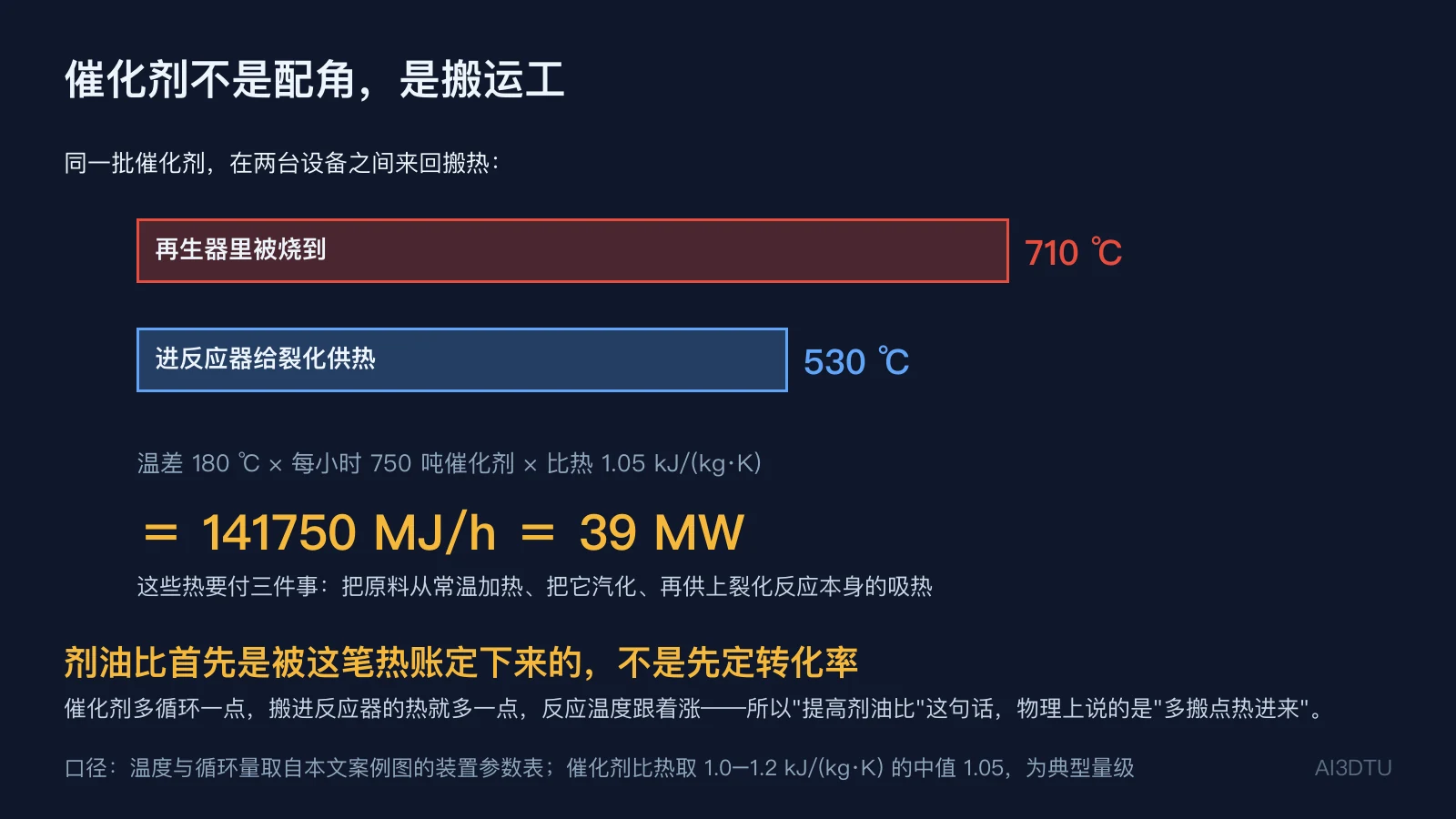

反应吸热、再生放热：催化剂其实是个搬运工

这是催化裂化最漂亮的一笔账，也是整套装置能自己养活自己的原因。

裂化反应是吸热的——把大分子拆开要花能量。烧焦是放热的——而烧掉的焦正好是反应自己生成的。两者靠催化剂连起来：再生器 710 ℃ 把催化剂烧热，斜管把它搬进反应器；在反应器里降到 530 ℃，把这 180 ℃ 的温差交给原料，再回去烧热。

按每小时 750 吨催化剂、比热 1.05 kJ/(kg·K)、温差 180 ℃ 算，每小时搬进反应器约 39 兆瓦的热量。这些热要付三件事：把原料从常温加热、把它汽化、再供上裂化反应本身的吸热。

📌 所以「提高剂油比」这句话，物理上说的是「多搬点热进来」。这个因果关系很多材料写反了——不是先定转化率再去凑循环量，是热平衡先把循环量定下来。

剂油比：多给催化剂，还是多给油

剂油比 = 催化剂循环量 ÷ 新鲜进料量（质量比），常见范围 3:1 到 7:1。

调高它，意味着单位原料能碰到更多催化剂、拿到更多热、反应温度更高、转化率更高。代价是循环量上去以后，再生器负荷、催化剂磨损和跑损全都跟着涨，主风机也可能不够用。

⚠️ 上面那套装置的参数表里只给了循环量、没给新鲜进料量，所以这里不倒推一个「精确的剂油比」出来——那等于拿自己编的分母凑一个看起来很专业的数字。给出定义式和典型区间，比给一个假精确的数诚实得多。

拆出来的东西都去哪了

反应油气进分馏塔，大致切成四路：干气、液化气、汽油、柴油，塔底还有一股重质油浆。

焦不在产品清单里——它留在催化剂上，进再生器被烧掉了，等于这套装置自己付掉的燃料费。这也是为什么催化裂化装置在正常运转时几乎不用外供燃料。

各路产品的收率随原料性质和操作苛刻度变化很大，这里不给具体数字——那是操作参数，不是设计常数，看到有人给一组「标准收率」就该警惕。

催化重整：不拆分子，把链盘成环

讲完拆，讲盘。石脑油里主要是直链烷烃，辛烷值只有三四十分，直接当汽油会爆震。催化重整干的事是把它们变形：

环烷烃脱氢——六元环直接脱氢变成芳烃，这是产氢最多、也最快的一路；烷烃脱氢环化——直链先绕成环再脱氢，慢得多；异构化——直链变成带支链的，辛烷值也能涨一截。

三条路的共同点：都在脱氢。所以重整装置是炼厂里为数不多的氢气来源，而第 17 期讲的加氢装置正是用氢大户。一个产氢、一个用氢，这两套装置在炼厂里常常是配对建的。

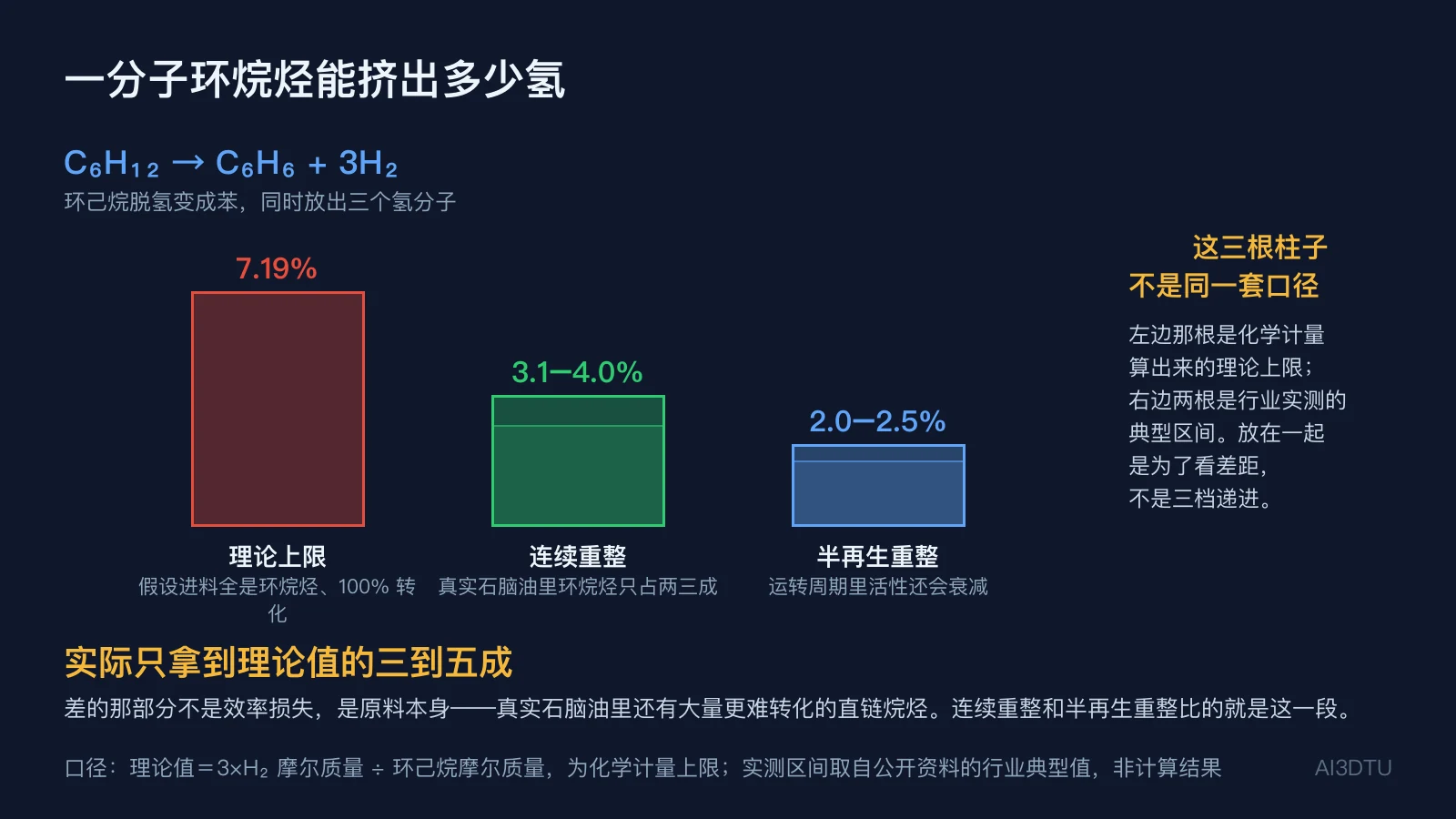

一分子环烷烃能挤出多少氢：理论 7.19%，实际 2–4%

环己烷脱氢变成苯，一步放出三个氢分子：C₆H₁₂ → C₆H₆ + 3H₂。按摩尔质量算，理论产氢上限是进料质量的 7.19%——前提是进料全是环烷烃、100% 转化。

实际产氢率：连续重整 3.1–4.0%，半再生重整 2.0–2.5%，只有理论值的三到五成。

差的那部分不是效率损失，是原料本身：真实石脑油里环烷烃只占两三成，剩下的直链烷烃要先绕成环再脱氢，难度和速度都差一大截。

⚠️ 这三根柱子不是同一套口径：左边是化学计量算出来的理论上限，右边两根是行业实测的典型区间。放在一起是为了看差距，不是三档递进。

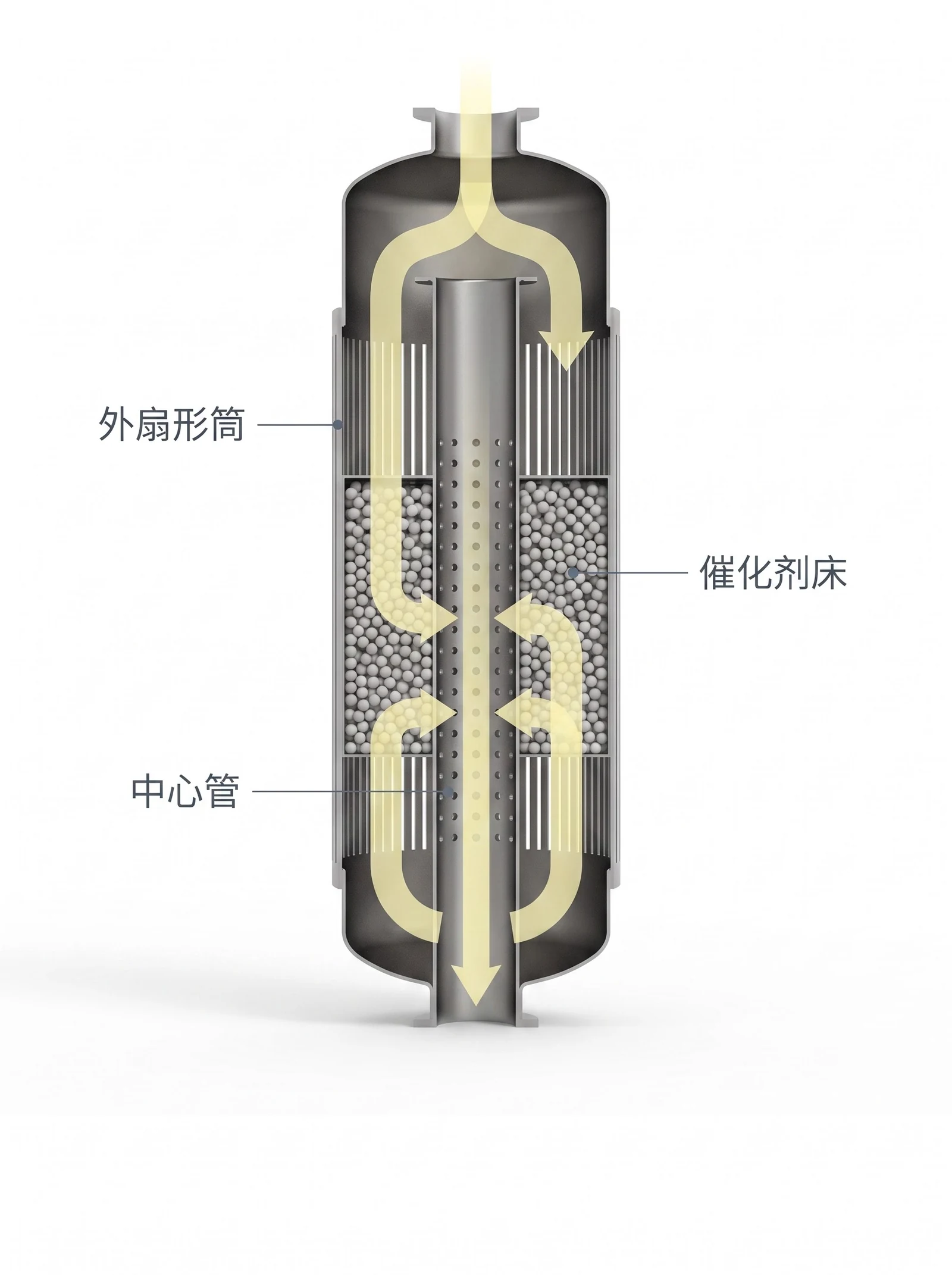

重整反应器：物料是横着穿过催化剂床的

重整反应器和常规固定床有个一眼可辨的区别：它是径向流的。

内部三层同心：外面一圈开缝的扇形筒、中间环形的催化剂床、最里面一根开孔中心管。物料从顶部进来先落进外圈，然后横向穿过催化剂床流向中心管，最后从底部引出。

为什么要这么绕？因为重整空速高、催化剂颗粒细，若像常规固定床那样自上而下走，床层压降会大到受不了。改成径向流，流动截面积大、床层厚度薄，压降就下来了。

⚠️ 把重整反应器画成自上而下的固定床，是这个题目下最常见的画法错误。

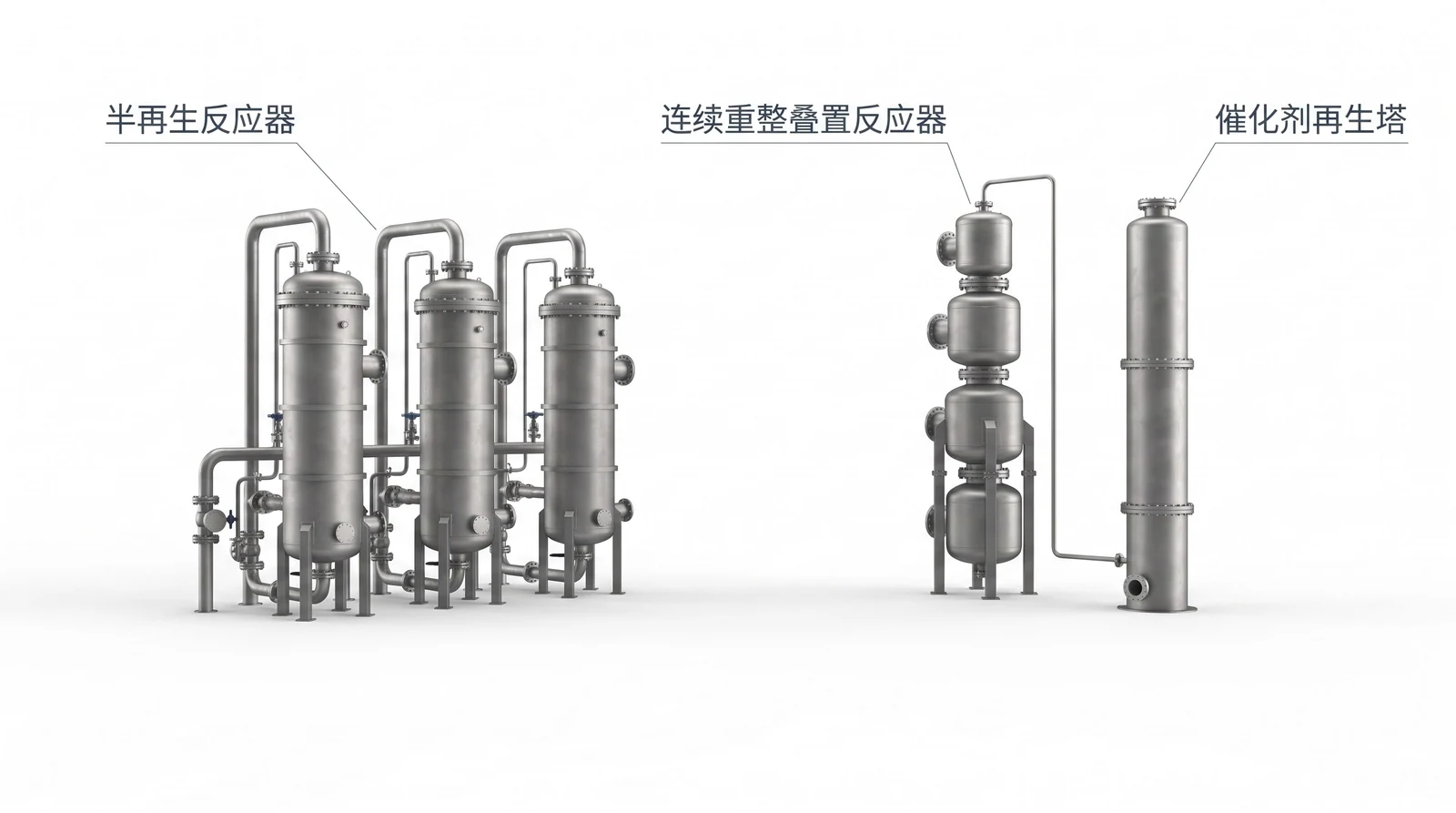

半再生还是连续重整：两条都在用，不是谁淘汰谁

重整催化剂也会积炭失活，怎么再生分两条路。

半再生重整：几台反应器并排站着，催化剂不动。活性一路衰减，靠逐渐提高反应温度顶住，顶到头就全厂停工、整体烧焦再生。运转周期以月计，投资低，但一个周期里产品质量是在走低的。

连续重整：反应器叠成一摞，催化剂靠重力从上往下移动，从底部出来送进旁边的再生塔烧焦，烧完再提回顶部。催化剂一直在动，装置不用停。多花一整套再生系统，换来辛烷值稳定，而且可以在更低压力、更苛刻的条件下操作，产氢也更多。

两条都是现役路线，选哪条取决于规模、投资和对产品稳定性的要求。

重整装置怎么省热：进料和产物必须互相换

重整反应是吸热的，而且反应温度高——石脑油要从常温加热到 500 ℃ 上下，出来的重整产物又是 500 多度。这两股如果不互相换热，燃料费根本受不了。

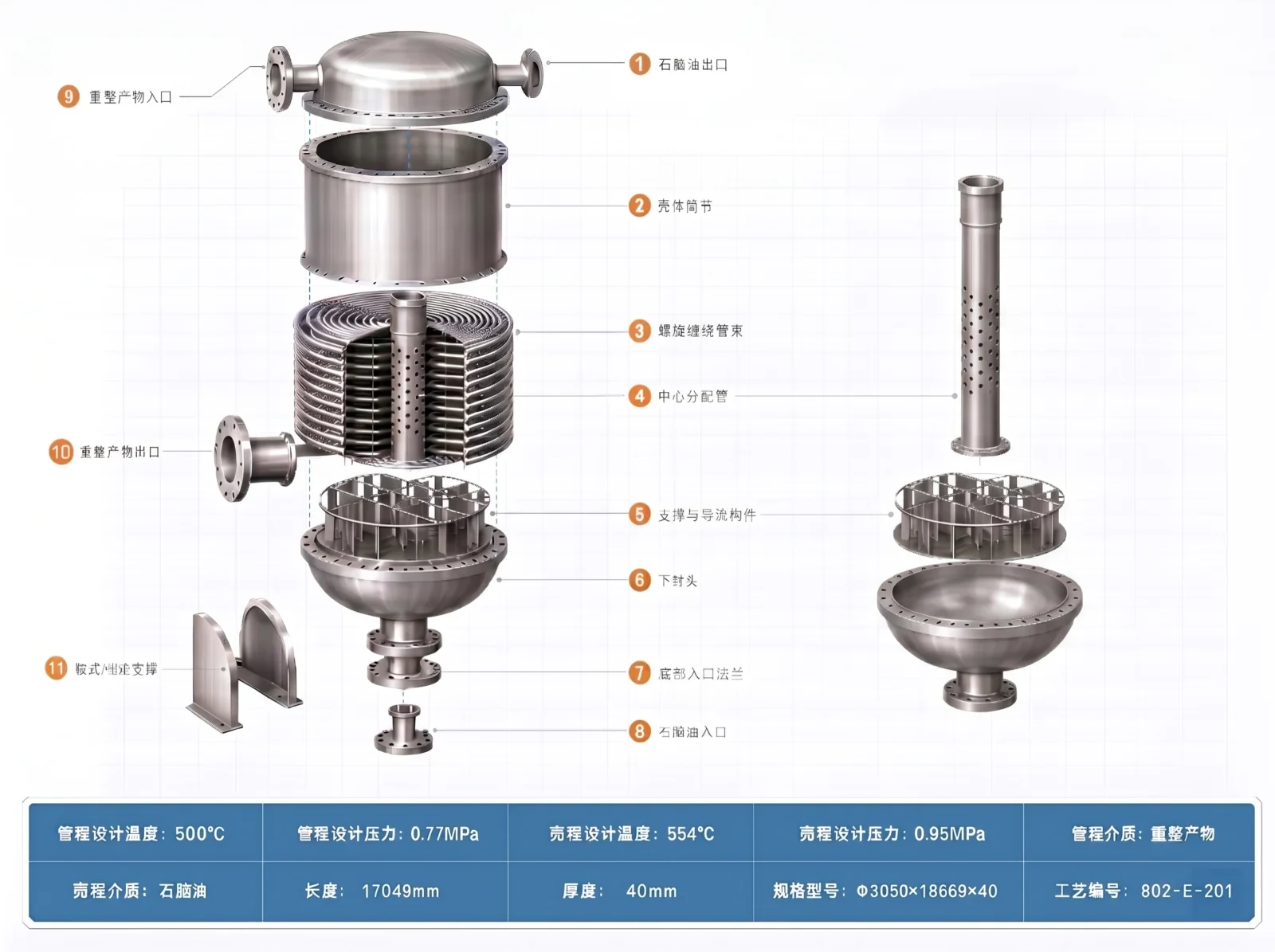

所以每套重整装置都有一台大型的进料/产物换热器。图上这台是立式缠绕管型：石脑油走一程、重整产物走另一程，管束绕成螺旋，好在有限的筒体里塞进足够的换热面积。管程 500 ℃ / 0.77 MPa、壳程 554 ℃ / 0.95 MPa——两侧都是五百多度，所以它做得又高又厚——压力其实不到 1 MPa，真正难的是高温和随之而来的热膨胀。

这台设备的原理在第 1 期换热器里讲过，这里是它在具体工艺里的位置。

辛烷值：这个数不是算出来的，是敲出来的

最后说一个几乎所有人都听过、却很少有人知道来历的数。

辛烷值不是任何公式算出来的。它是在一台标准单缸可变压缩比试验机上测爆震测出来的：把待测汽油和标准燃料（异辛烷定为 100、正庚烷定为 0）对比，看它在什么压缩比下开始爆震，折算成一个指数。

石脑油进重整前辛烷值大约 30–50，重整生成油出来大约 97–102——把这两个数放在一起，才能理解重整装置为什么值得建。

📌 这篇文章里其他数字我都给了式子，唯独这个给不了：它是个经验指数，不是可加和的物理量。遇到有人给你一个通用的「辛烷值计算公式」，那基本是某个特定物系的经验关联式，换个原料就不成立。

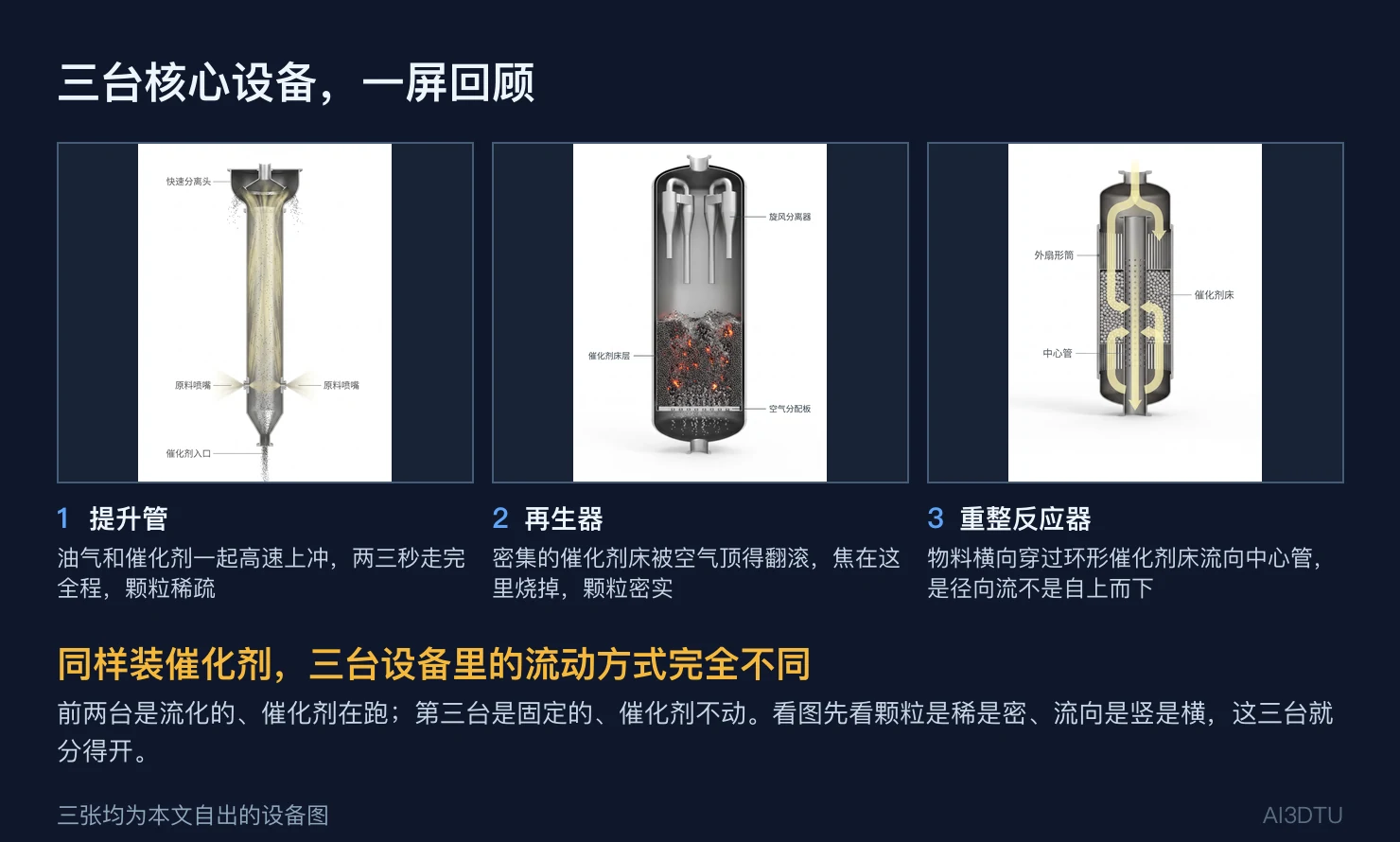

看一张催化裂化或重整的图，先看哪七处

一、提升管和再生器的粗细比。提升管必须明显细得多。画得差不多粗的，多半没见过实物。

二、两根斜管上有没有阀。那两个滑阀控制催化剂循环量，是这套装置的油门，没有它整张图就是死的。

三、颗粒的画法。提升管里稀疏上冲、再生器里密集翻滚，两处画成一样就是外行。

四、再生器顶部有没有旋风分离器。通常两级串联，没有它催化剂全跑烟囱里去了。

五、焦画在哪。它是催化剂表面不到 1% 的薄层，不是炉底一堆黑炭。

六、重整反应器的流向。径向流是横着穿过床层，画成自上而下就错了。

七、重整反应器是并排还是叠置。并排是半再生，叠置加再生塔是连续重整——这一眼就能判断出装置类型。

和第 17 期加氢的关系：一座炼厂是咬合的

工艺线到这里两期，正好凑成一对：第 17 期加氢是往分子上加氢、脱掉硫氮，是用氢大户；这一期裂化在拆分子、重整在盘分子，其中重整还产氢。

炼厂里这几套装置是咬合的：重整产的氢送去加氢用；催化裂化出来的汽油含硫，要加氢精制才能达标；加氢裂化出来的重石脑油又是重整的好原料。

📌 看单套装置，看到的是设备；看几套装置怎么咬在一起，看到的才是炼厂。这也是画厂区鸟瞰图（第 4、9、16 期）时最容易被忽略的一层信息——装置之间的管廊连的是什么，比每台设备画得像不像更重要。
